Typ produktu	Hřídel vývodového hřídele (PTO)
Značka	Wiesenfield
Model	WIE-PTO-235
Délka (min / max)	160 cm / 235 cm
Hmotnost	20.76 kg
Materiál	Ocel s plastovou ochranou
Napájení	Pohon přes vývodový hřídel traktoru
Hlavní funkce	Přenos výkonu z traktoru na zemědělské nářadí
Bezpečnostní zařízení	Otočné kryty, omezovač točivého momentu (třecí, střižný šroub, SB)
Typ omezovače točivého momentu	Třecí (FF), střižný šroub, SB (odpojení)
Mazání	Každých 50 hodin provozu a po skladování; mazání částí hřídele
Údržba	Demontáž trubek, výměna nylonových ložisek, čištění a mazání
Nastavení délky	Zkrácení vnitřní/vnější trubky a krytů podle potřeby
Minimální přesah trubek	1/3 délky během provozu
Instalace	Pevné upevnění na traktoru a nářadí, zasunutí čepu, utažení objímky
Bezpečnost použití	Zastavit motor před zásahem; nosit ochranné vybavení
Náhradní díly	Nylonová ložiska, střižné šrouby, plastové kryty
Opravitelnost	Výměna střižených šroubů za stejné rozměry; možnost demontáže
Skladování	Po skladování namazat

Často kladené otázky - WIE-PTO-235 Wiesenfield

Jaká je délka hřídele WIE-PTO-235?

Minimální délka je 160 cm a maximální 235 cm.

Jaká je hmotnost tohoto hřídele vývodového hřídele?

Hmotnost je 20.76 kg.

Jak správně nainstalovat hřídel PTO?

Ujistěte se, že je převod pevně upevněn na traktoru a nářadí. Zatlačte čep a nasuňte vidlici na hřídel vývodového hřídele, dokud čep nezapadne do drážky. Posuňte objímku do otevřené polohy, nasaďte třmen na drážkovaný hřídel a poté uvolněte objímku. Před použitím namažte díly.

Jaké mazání je nutné?

Mazací díly převodového hřídele každých 50 hodin provozu a po každém skladování. Použijte mazničku pro omezovače SB alespoň jednou za sezónu.

Jak nastavit délku hřídele?

Demontujte vnitřní trubku z vnější trubky. Odstraňte kryt, zkraťte vnitřní a vnější hnací trubky na požadovanou délku, zabruste hrany. Zkraťte plastové ochranné trubky na stejnou délku. Vše smontujte s přesahujícím spojem alespoň 1/3 během provozu.

Jaké jsou k dispozici typy omezovačů točivého momentu?

Hřídel může být vybaven třecím omezovačem (FF), střižným šroubem nebo SB. Omezovač se střižným šroubem přeruší výkon přestřižením šroubu; FF omezuje točivý moment třením; SB zabraňuje setrvačným zatížením.

Jak vyměnit střižný šroub?

Vyměňte přestřižený šroub za šroub stejného průměru, délky a pevnostní třídy jako originál. Použijte vhodné nářadí a noste ochranné vybavení.

Jaká bezpečnostní opatření dodržovat?

Nikdy nepoužívejte stroj bez nasazených ochranných krytů. Před jakýmkoli zásahem zastavte motor traktoru a vytáhněte klíč. Noste ochranné brýle, boty a rukavice. Udržujte diváky v bezpečné vzdálenosti od pohyblivých částí.

Jak udržovat nylonové ložisko?

Demontujte vnitřní trubku, odstraňte nylonové ložisko z drážky třmenu pomocí šroubováku. Namažte drážku, vložte nové ložisko, zarovnejte s otvory plastového krytu a zatlačte.

Co dělat, pokud je třeba seřídit třecí omezovač točivého momentu?

Seřízení se provádí utahováním nebo povolováním osmi matic o 1/4 otáčky pro zvýšení nebo snížení točivého momentu. V případě potřeby opakujte. Vyvarujte se nadměrného utažení, aby nedošlo k poškození převodu.

NÁVOD K OBSLUZE WIE-PTO-235 Wiesenfield

Parametrupopis	Parametruhodnota
Název výrobku	Hnací hřídel
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Délka [cm]	160 / 235	127 / 194	101 / 141
Hmotnost [kg]	20.76	12.38	10.38
Název výrobku	Hnací hřídel
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Délka [mm]	89 / 114	74 / 95	61 / 72
Hmotnost [kg]	8.02	5.72	13.52

Neprovozujte stroj bez nasazených krytů hnacího hřídele, traktoru a nářadí. Kryty hnacího hřídele se musí na hnacím hřídeli volně otáčet.

Udržujte obsluhu a kolemjdoucí mimo všechny pohyblivé části.

KONTAKT S OTOČNÝM HŘÍDELEM MŮŽE ZPŮSOBIT VÁŽNÉ ZRANĚNÍ NEBO SMRT

Všechny rotující části musí být stíněné

CZ

Hnací soustava musí být bezpečně připevněna na obou koncích.

Kryty se musí na hnacím ústrojí volně otáčet

Před přiblížením se k nářadí nebo před prováděním jakékoli údržby vypněte motor traktoru a vytáhněte klíček

Potvrďte minimální a maximální pracovní délku hřídele pohonu.

Teleskopické trubky se musí při používání překrývat minimálně o 1/3 své délky.

CZ

Traktor musí být připojen k nářadí a umístěn tak, aby úhly kloubů byly minimální a stejné.

Pokud jsou úhly příliš velké nebo nejsou totožné, odpojte vývodový hřídel

PŘED ZKOUŠENÍM JAKÝCHKOLI POSTUPŮ OPRAVY VŽDY POUŽÍVEJTE VHODNÉ BRÝLE, BEZPEČNOSTNÍ OBUV A RUKAVICE. KOLEM VÝVODOVÉHO HŘÍDELE NENOSTE VOLNÝ NEBO Pytlovitý ODĚV.

CZ

Před zahájením práce se ujistěte, že je hnací ústrojí bezpečně připojeno k traktoru a nářadí.

Před montáží hnacího ústrojí vyčistěte a namažte vývodový hřídel traktoru a hřídel nářadí.

CZ

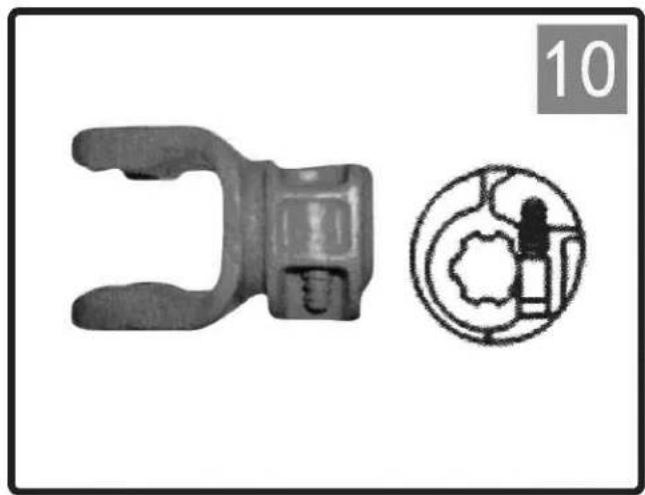

Zatlačte na čep a nasuňte třmen na kloubový hřídel tak, aby čep zapadl do drážky na PTO.

Ujistěte se, že se čep po připojení k hřídeli vrátí do své výchozí polohy.

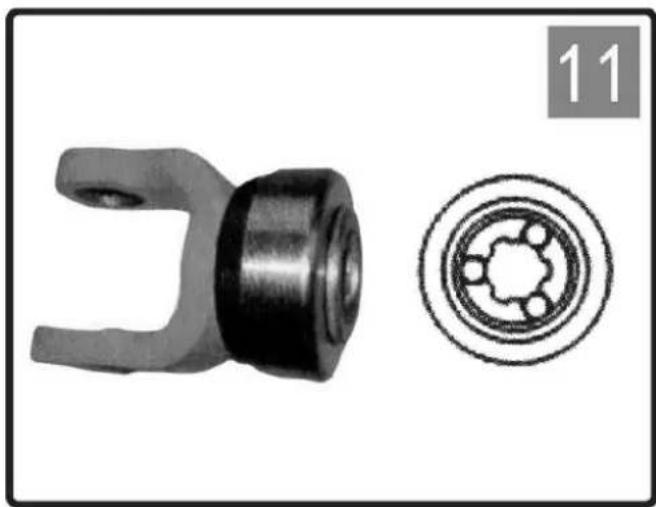

Posuňte obojek do otevřené polohy. Nasuňte třmen na drážkovaný hřídel. Uvolněte objímku a upravte, dokud nebude třmen správně připojen k hřídeli.

CZ

Nasuňte třmen na PTO a vložte šroub.

Nasuňte třmen na PTO a vložte šroub.

CZ

Délku šroubu zvolte tak, abyste minimalizovali vyčnívání.

Je nutné časté mazání, Namažte díly hřídele hnacího ústrojí

Jak je znázorněno na výkresu

CZ

1. Demontujte vnitřní trubku z vnější.
2. Pomocí šroubováku stlačte přezku z jedné na druhou a poté sejměte vnější trubku od plastového uzávěru.

1. Vyjměte nylonové ložisko ze štěrbiny třmenu.
2. Opakujte výše uvedené kroky pro druhou stranu.

CZ

1. Namažte drážku na třmenu.
2. Vložte nylonové ložisko do drážky třmenu.

CZ

1. Vložte vnitřní trubku s třmenem do její plastový kryt.
2. Vyrovnejte ložisko se dvěma otvory na plastovým uzávěrem a poté jej stiskněte.

ZKRÁCENÍ HNACÍHO HŘÍDELE (Nedoporučujeme úpravy našich produktů.)

1. Odstraňte stínění.

2. Zkraťte vnitřní a vnější trubky pohonu na požadovanou délku. Zkraťte hnací trubky jeden po druhém odříznutím stejné délky vnitřní i vnější trubky.

1. Odstraňte otřepy z okrajů hnací trubky pilníkem a očistěte všechny piliny z trubek.

CZ

1. Plastové stínící trubky jednu po druhé zkratte odříznutím stejné délky, ze které bylo odříznuto vnitřní hnací trubky.

1. Namažte vnitřní trubku pohonu a znovu namontujte stínění na hnací hřídel.

Zkontrolujte délku hnacího hřídele v minimální a maximální poloze stroje. Hnací trubky by se měly během pracovních podmínek překrývat o 1/3 své délky; Trubky stínění by se při používání nikdy neměly oddělit.

CZ

RA-Přejížděná SPOJKA

Toto zařízení zabraňuje přenosu setrvačných zatížení z nářadí na traktor při zpomalování nebo zastavování PTO. Udržujte mimo dosah nářadí, dokud se všechny části nezastaví. Namažte každých 50 hodin použití a po skladování.

Toto zařízení přeruší přenos výkonu, když točivý moment překročí nastavenou hodnotu. Okamžitě vypněte vývodový hřídel, když uslyšíte zvuky rohatky. Namažte každých 50 hodin používání a po skladování.

Toto zařízení přeruší přenos výkonu přestřižením šroubu, když točivý moment překročí nastavenou hodnotu. Nahradťe ustřižený šroub stejným průměrem, délkou a jakostí jako původní. Namažte SB mazacím šroubením alespoň jednou za sezónu a po určité době nepoužívání.

CZ

Omezuje prěnos točivého momentu na nastavenou hodnotu. Neměňte stlačení pružiny, protože to změní nastavení zařízení. Nastavení krouticího momentu se nastavuje zvýšením nebo snížením výšky pružin. Pro zvýšení/snížení točivého momentu nastavení utáhněte/povolte osm matic o 1/4 otáčky a zkontrolujte správnou funkci. V případě potřeby postup opakujte. Vyvarujte se nadměrného utahování šroubů nářadí, může dojít k poškození traktoru nebo hnacího ústrojí.

FR

Udržujte operátorov a okolostojacich mimo dosahu všetkých pohyblivých častí.

KONTAKT S OTOČNÝM HLAVNÝM HRIADEROM MÔŽE SPÓSOBIŤ VÁŽNE ZRANENIE ALEBO SMRŤ

Pred priblížením sa k náradiu alebo vykonávaním akejkol'vek údržby vypnite motor traktora a vyberte klůč

Zatlačte čap a nasuňte strmeň na vývodový hriadel tak, aby čap zapadol do drážky na vývodovom hriadeli.

Dížku skrutky zvol'te tak, aby ste minimalizovali vyčnievanie.

1. Namažte drážku na strmene.
2. Vložte nylonové ložisko do drážky strmeňa.

SK
