Produkttype	Kraftudtag (PTO)
Mærke	Wiesenfield
Model	WIE-PTO-235
Længde (min / maks)	160 cm / 235 cm
Vægt	20.76 kg
Materiale	Stål med plastbeskyttelse
Drivkraft	Drivkraft fra traktorens kraftudtag
Hovedfunktioner	Overførsel af kraft fra traktor til landbrugsredskab
Sikkerhedsanordninger	Roterende beskyttelser, momentbegrænser (friktion, shear bolt, SB)
Type af momentbegrænser	Friktion (FF), shear bolt, SB (frakobling)
Smøring	Hver 50. driftstime og efter opbevaring; smøring af akselens dele
Vedligeholdelse	Demontering af rør, udskiftning af nylonlejer, rengøring og smøring
Længdejustering	Afkortning af indre/ydre rør og beskyttelser efter behov
Minimum overlap af rør	1/3 af længden under brug
Installation	Fastgørelse på traktor og redskab, aktivering af splittet, stramning af krave
Brugssikkerhed	Stop motoren før indgreb; brug beskyttelsesudstyr
Reservedele	Nylonlejer, shear bolts, plastbeskyttelser
Reparerbarhed	Udskiftning af shear bolts med samme dimensioner; demontering mulig
Opbevaring	Smør efter opbevaring

Ofte stillede spørgsmål - WIE-PTO-235 Wiesenfield

Hvad er længden på akslen WIE-PTO-235?

Minimallængden er 160 cm og maksimallængden er 235 cm.

Hvad er vægten på denne kraftudtagnsaksel?

Vægten er 20.76 kg.

Hvordan installeres PTO-akslen korrekt?

Sørg for, at kraftoverførslen er solidt fastgjort til traktoren og redskabet. Tryk splittet ned og skub gaflen ind på kraftudtagnsakslen, indtil splittet går i sporet. Skub kraven i åben position, sæt åget på den rillede aksel, og slip derefter kraven. Smør delene før brug.

Hvilken smøring er nødvendig?

Smør kraftoverføringsakslens dele hver 50. driftstime og efter enhver opbevaringsperiode. Brug en smørenippel til SB-begrænsere mindst én gang pr. sæson.

Hvordan justeres akslens længde?

Afmonter det indre rør fra det ydre rør. Fjern afskærmningen, forkort de indre og ydre drivrør til den ønskede længde, afgrat kanterne. Forkort plastbeskyttelsesrørene med samme længde. Sæt det hele sammen igen, og sørg for et overlap på mindst 1/3 under brug.

Hvilke typer momentbegrænsere er tilgængelige?

Akslen kan udstyres med en friktionsbegrænser (FF), shear bolt eller SB. Shear bolt-begrænser afbryder kraften ved at klippe en bolt; FF begrænser momentet ved friktion; SB forhindrer inertibelastninger.

Hvordan udskiftes en shear bolt?

Udskift den klippede bolt med en bolt med samme diameter, længde og styrke som originalen. Brug passende værktøj og bær beskyttelsesudstyr.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Brug aldrig maskinen uden at beskyttelserne er på plads. Stop traktorens motor og fjern nøglen før indgreb. Brug sikkerhedsbriller, sikkerhedssko og -handsker. Hold tilskuere væk fra bevægelige dele.

Hvordan vedligeholdes nylonlejet?

Afmonter det indre rør, fjern nylonlejet fra ågets spalte med en skruetrækker. Smør spalten, sæt det nye leje på plads, juster det med hullerne i plastikhætten og tryk.

Hvad gør man, hvis friktionsmomentbegrænseren skal justeres?

Justeringen foretages ved at stramme eller løsne de otte møtrikker med 1/4 omgang for at øge eller reducere momentet. Gentag om nødvendigt. Undgå overspænding for ikke at beskadige kraftoverførslen.

BRUGSANVISNING WIE-PTO-235 Wiesenfield

værdi beskrivelse	værdi værdi
Produktnavn	Kraftudtagsaksel
Model	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Længde [cm]	160 / 235	127 / 194	101 / 141
Vægt [kg]	20.76	12.38	10.38
Produktnavn	Kraftudtagsaksel
Model	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Længde [mm]	89 / 114	74 / 95	61 / 72
Vægt [kg]	8.02	5.72	13.52

Betjen ikke maskinen uden at drivakslen, traktoren og redskabets skjolde er på plads. Drivakslens skjold skal kunne dreje frit på drivakslen.

Hold brugere og tilskuere væk fra alle bevægelige dele.

KONTAKT MED EN ROTERENDE DRIVAKSEL KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER DØD.

Alle roterende dele skal være afskærmet

FI

Drivlinjen skal være forsvarligt fastgjort i begge ender. Beskyttere skal kunne dreje frit på drivlinjen

Sluk for traktorens motor, og tag nøglen ud, før du nærmer dig redskabet eller udfører vedligeholdelse.

Bekræft minimums- og maksimumsarbejdslængderne for drivakslen. Teleskoprørene skal overlappe hinanden med mindst 1/3 af deres længde, når de er i brug.

Traktoren skal kobles til redskabet og placeres, så leddenes vinkler er minimale og lige store.

Frakobl PTO'en, hvis vinklerne er for store eller ikke identiske.

BRUG ALTID PASSENDE SIKKERHEDSUDSTYR SOM SIKKERHEDSBRILLER, SIKKERHEDSSKO OG HANDSKER, F∅R DU FORS∅GER AT REPARERE. BÆR IKKE L∅ST ELLER POSET T∅J OMKRING PTOAKSLEN.

FI

Sørg for, at drivlinjen er forsvarligt fastgjort til traktoren og redskabet, før du begynder at arbejde.

Rengør og smør traktorens kraftudtag og redskabets aksel, før du monterer drivlinjen.

FI

Tryk på stiften, og skub åget på kraftudtagsakslen, så stiften går i indgreb med rillen på kraftudtaget. Sørg for, at stiften vender tilbage til sin oprindelige position, når den er sat fast på akslen.

Skub kraven til den åbne position. Skub åget på den splintede aksel. Slip kraven, og juster, indtil åget sidder ordentligt fast på akslen.

FI

Skub åget på kraftudtaget, og sæt bolten i.

Skub åget på kraftudtaget, og sæt bolten i.

FI

Vælg boltlængden på en sådan måde, at fremspringet minimeres.

Hyppig smøring er påkrævet, smør drivlinjens akseldele

Efter antallet af anvendte timer Som vist på tegningen

FI

1. Afmonter det indvendige rør fra det udvendige.
2. Brug en skruetrækker til at trykke spændet ned fra det ene til det andet, og tag derefter det udvendige rør fra plastikhætten.

1. Fjern nylonlejet fra åbningen i åget.
2. Gentag ovenstående trin på den anden side.

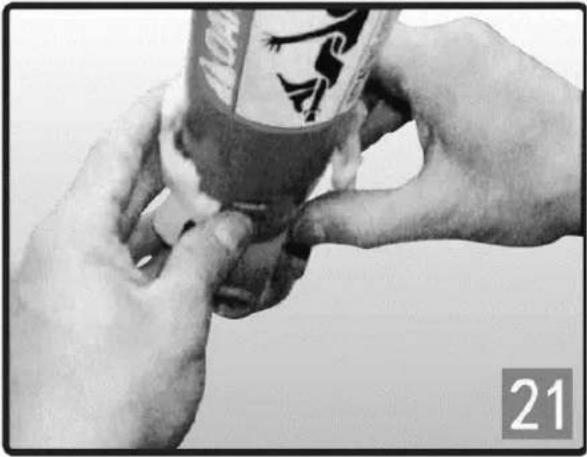

1. Smør åbningen på åget.
2. Sæt nylonlejet ind i åbningen på åget.

1. Sæt det indvendige rør med åget ind i dets plastikdæksel.
2. Ret lejet ind efter de to huller på plasthætte og tryk derefter på den.

AFKORTNING AF DRIVAKSLEN
(Vi anbefaler ikke ændringer af vores produkter).

1. Fjern afskærmning.

2. Afkort de indvendige og udvendige drivrør til den ønskede længde. Afkort drivrørene en ad gangen ved at skære den samme længde fra

både indvendige og udvendige rør.

1. Afkort plastikskjoldrørene et ad gangen ved at skære den samme længde, som blev skåret fra de indvendige drivrør.

1. Smør det indvendige drivrør, og sæt afskærmningen på drivakslen igen.

Kontrollér drivakslens længde i maskinens minimums- og maksimumsposition. Drivrørene skal overlappe hinanden med 1/3 af deres længde under arbejdsforhold; skjoldrørene må aldrig skilles ad under brug.

Denne anordning forhindrer overførsel af inertibelastninger fra redskabet til traktoren under deceleration eller stop af PTO'en. Hold afstand til redskabet, indtil alle dele er holdt op med at bevæge sig. Smør for hver 50 timers brug og efter opbevaring.

Denne enhed afbryder kraftoverførslen, när drejningsmomentet overstiger indstillingen. Udkobl straks kraftudtaget, när der høres skraldelyde.

Smør for hver 50 timers brug og efter opbevaring.

Udskift den afskårne bolt med samme diameter, længde og kvalitet som den originale. Smør SB med fedtfitting mindst en gang hver sæson og efter en periode uden brug.

Begrænser drejningsmomentoverførslen til den indstillede værdi. Du må ikke ændre fjederkompressionen, da det vil ændre enhedens indstilling.

Momentindstillingen justeres ved at øge eller mindske fjedrenes højde. For at øge/reducere drejningsmomentet

Indstillingen strammer/løser de otte møtrikker med 1/4 omdrejning og kontrollerer, at de fungerer korrekt. Gentag proceduren, hvis det er nødvendigt. Undgå at spænde boltene for hårdt på redskabet,

Drivlinjen må festes sikkert i begge ender. Vakter må dreie fritt på drivlinja

Hyppig smøring er nødvendig. Smør drivlinjeakseldelene

FORKORTING AV DRIVAKSELEN (Vi anbefaler ikke endringer i produktene våre.)

Koble fra kraftuttaket umiddelbart när det høres skrallelyder.

Begrenser dreiemomentoverføringen til innstillingsverdien. Ikke endre fjærkomprimering, da dette vil endre enhetsinnstillingen.
