WIE-PTO-235 - Mehanski del Wiesenfield - Brezplačna navodila za uporabo

Vrsta izdelka	Priključna gred (PTO)
Znamka	Wiesenfield
Model	WIE-PTO-235
Dolžina (min / max)	160 cm / 235 cm
Teža	20.76 kg
Material	Jeklo s plastično zaščito
Napajanje	Pogon s priključno gredjo traktorja
Glavne funkcije	Prenos moči s traktorja na kmetijsko orodje
Varnostne naprave	Rotacijske zaščite, omejevalnik navora (trenje, strižni vijak, SB)
Vrsta omejevalnika navora	Trenje (FF), strižni vijak, SB (odklop)
Mazanje	Vsakih 50 ur uporabe in po skladiščenju; mazanje delov gredi
Vzdrževanje	Demontaža cevi, zamenjava najlonskih ležajev, čiščenje in mazanje
Nastavitev dolžine	Skrajšanje notranje/zunanje cevi in zaščit po potrebi
Minimalno prekrivanje cevi	1/3 dolžine med uporabo
Namestitev	Trdna pritrditev na traktor in orodje, vstavitev zatiča, zategovanje objemke
Varnost pri uporabi	Ustavite motor pred posegom; nosite zaščitno opremo
Nadomestni deli	Najlonski ležaji, strižni vijaki, plastične zaščite
Popravljivost	Zamenjava striženih vijakov z enakimi dimenzijami; možna demontaža
Skladiščenje	Po skladiščenju namazati

Pogosto zastavljena vprašanja - WIE-PTO-235 Wiesenfield

Kakšna je dolžina gredi WIE-PTO-235 ?

Najmanjša dolžina je 160 cm, največja pa 235 cm.

Kolikšna je teža te priključne gredi ?

Teža je 20,76 kg.

Kako pravilno namestiti priključno gred ?

Prepričajte se, da je prenos trdno pritrjen na traktor in orodje. Potisnite zatič in potisnite vilice na priključno gred, dokler zatič ne zaskoči v utor. Potisnite objemko v odprt položaj, vstavite jarem na nazobčano gred, nato sprostite objemko. Pred uporabo namažite dele.

Kakšno mazanje je potrebno ?

Namažite dele pogonske gredi vsakih 50 ur uporabe in po vsakem obdobju skladiščenja. Uporabite mazalnik za omejevalnike SB vsaj enkrat na sezono.

Kako nastaviti dolžino gredi ?

Demontirajte notranjo cev iz zunanje cevi. Odstranite zaščito, skrajšajte notranjo in zunanjo pogonsko cev na zahtevano dolžino, odstranite robove. Skrajšajte plastične zaščitne cevi na enako dolžino. Ponovno sestavite vse in zagotovite prekrivanje vsaj 1/3 med uporabo.

Katere vrste omejevalnikov navora so na voljo ?

Gred je lahko opremljena z omejevalnikom trenja (FF), strižnim vijakom ali SB. Omejevalnik s strižnim vijakom prekine moč s striženjem vijaka; FF omejuje navor s trenjem; SB preprečuje vztrajnostne obremenitve.

Kako zamenjati strižni vijak ?

Zamenjajte striženi vijak z vijakom enakega premera, dolžine in trdnosti kot original. Uporabite ustrezno orodje in nosite zaščitno opremo.

Kakšne varnostne ukrepe je treba upoštevati ?

Nikoli ne uporabljajte stroja brez nameščenih zaščit. Ustavite motor traktorja in odstranite ključ pred kakršnim koli posegom. Nosite zaščitna očala, čevlje in rokavice. Oddaljite opazovalce od premikajočih se delov.

Kako vzdrževati najlonski ležaj ?

Demontirajte notranjo cev, odstranite najlonski ležaj iz reže jarma z izvijačem. Namažite režo, namestite nov ležaj, poravnajte ga z luknjami plastičnega pokrova in pritisnite.

Kaj storiti, če je treba nastaviti omejevalnik navora s trenjem ?

Nastavitev se izvede z zategovanjem ali popuščanjem osmih matic za 1/4 obrata za povečanje ali zmanjšanje navora. Po potrebi ponovite. Izogibajte se prekomernemu zategovanju, da ne poškodujete prenosa.

NAVODILA ZA UPORABO WIE-PTO-235 Wiesenfield

Ne uporabljajte stroja brez nameščenih ščitnikov pogonske gredi, traktorja in priključka. Ščitniki pogonske gredi se morajo prosto vrteti na pogonski gredi.

Upravljavci in navzoče osebe naj se ne približujejo vsem gibljivim delom.

STIK Z VRTEČO SE POGONSKO GREDJO LAHKO POVZROČI HUDE POŠKODBE ALI SMRT

Vsi vrtljivi deli morajo biti zaščiteni

SL

Pogonski vod mora biti varno pritrjen na obeh koncih.

Zaščita se mora prosto vrteti na pogonski liniji

Ugasnite motor traktorja in izvlecite ključ, preden se približate stroju ali opravljate vzdrževalna dela

Preverite najmanjšo in največjo delovno dolžino pogonske gredi.

Med uporabo se morajo teleskopske cevi prekrivati vsaj za 1/3 svoje dolžine.

SL

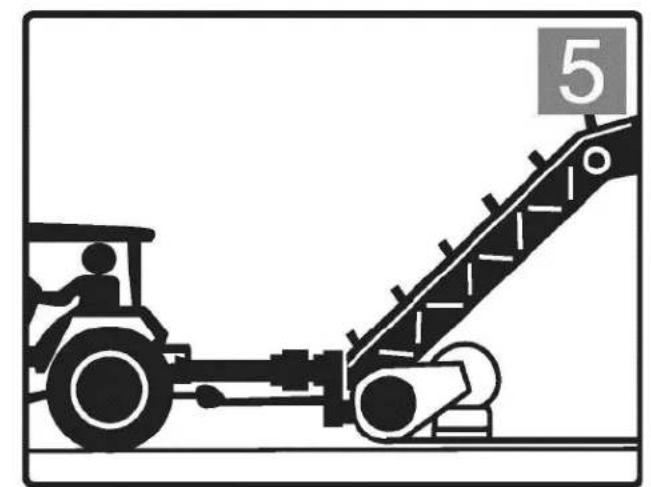

Traktor mora biti priklopljen na stroj in nameščen tako, da so koti spojev minimalni in enaki.

Pred uporabo se prepričajte, da je pogonski sklop varno pritrjen na traktor in priključek.

Očistite in namažite priključno gred traktorja in priključno gred pred namestitvijo pogonskega voda.

SL

Izberite dolžino vijaka tako, da bo štrlenje čim manjše.

Po številu porabljenih ur

Kot je prikazano na risbi

SL

1. Razstavite notranjo cev z zunanje.

2. Vzemite izvijač, da potisnete zaponko od enega do drugega, nato pa zunanjo cev ločite od plastičnega pokrovčka.

1. Vstavite notranjo cev z jarmom plastični pokrov.
2. Poravnajte ležaj z dvema luknjama na plastični pokrovček in ga nato pritisnite.

SKRAJŠANJE KARDANSKE GREDI
(Ne priporočamo spreminjanja naših izdelkov.)

1. Odstranite zaščito.
2. Skrajšajte notranjo in zunanjo pogonsko cev na

zahtevano dolžino. Skrajšajte pogonske cevi eno za drugo z rezanjem enake dolžine tako znotraj kot zunaj cevi.

1. Skrajšajte plastične ščitne cevi eno za drugo z rezanjem iste dolžine, iz katere je bil odrezan notranje pogonske cevi.

Preverite dolžino pogonske gredi v najnižjem in največjem položaju stroja. Pogonske cevi se morajo med delovnimi pogoji prekrivati za 1/3 svoje dolžine; Zaščitne cevi se med uporabo nikoli ne smejo ločiti.

SL

Ta naprava preprečuje prenos vztrajnostnih obremenitev s priključka na traktor med pojemkom ali zaustavitvijo kardanske gredi. Ne približujte se stroju, dokler se vsi deli ne prenehajo premikati. Namažite vsakih 50 ur uporabe in po shranjevanju.

Takoj izklopite priključno gred, ko zaslišite ragljajoče zvoke.

Namažite vsakih 50 ur uporabe in po shranjevanju.

Ta naprava prekine prenos moči s prerezom vijaka, ko navor preseže nastavitev.

Zamenjajte odrezani vijak z enakim premerom, dolžino in stopnjo kot original.

Namažite SB z mazalko vsaj enkrat vsako sezono in po obdobju neuporabe.

SL

Omeji prenos navora na nastavljeno vrednost. Ne spreminjajte stiskanja vzmeti, saj boste s tem spremenili nastavitev naprave. Nastavitev vrtilnega momenta se prilagodi s povečevanjem ali zmanjševanjem višine vzmeti. Za povečanje/zmanjšanje navora nastavitev zategnite/odvijte osem matic za 1/4 obrata in preverite pravilno delovanje. Po potrebi postopek ponovite. Izogibajte se pretiranemu zategovanju vijakov priključka, lahko pride do poškodbe traktorja ali pogonskega sklopa.
