| Produkttyp | Zapfwellenwelle (PTO) |
| Marke | Wiesenfield |
| Modell | WIE-PTO-235 |
| Länge (min / max) | 160 cm / 235 cm |
| Gewicht | 20.76 kg |
| Material | Stahl mit Kunststoffschutz |
| Antrieb | Antrieb über die Zapfwelle des Traktors |
| Hauptfunktionen | Kraftübertragung vom Traktor zum landwirtschaftlichen Gerät |
| Sicherheitsvorrichtungen | Rotierende Schutzvorrichtungen, Drehmomentbegrenzer (Reibung, Scherbolzen, SB) |
| Typ des Drehmomentbegrenzers | Reibung (FF), Scherbolzen, SB (Abtrennung) |
| Schmierung | Alle 50 Betriebsstunden und nach Lagerung; Schmierung der Wellenteile |
| Wartung | Demontage der Rohre, Austausch der Nylonlager, Reinigung und Schmierung |
| Längeneinstellung | Verkürzung der Innen-/Außenrohre und Schutzvorrichtungen nach Bedarf |
| Mindestüberlappung der Rohre | 1/3 der Länge während des Betriebs |
| Installation | Feste Befestigung an Traktor und Gerät, Einrasten des Stifts, Anziehen der Schelle |
| Betriebssicherheit | Motor vor Eingriff stoppen; Schutzausrüstung tragen |
| Ersatzteile | Nylonlager, Scherbolzen, Kunststoffschutz |
| Reparierbarkeit | Austausch der abgescherten Bolzen mit gleichen Abmessungen; Demontage möglich |
| Lagerung | Nach der Lagerung schmieren |
Häufig gestellte Fragen - WIE-PTO-235 Wiesenfield
Benutzerfragen zu WIE-PTO-235 Wiesenfield
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Mechanisches Teil kostenlos im PDF-Format! Finden Sie Ihr Handbuch WIE-PTO-235 - Wiesenfield und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. WIE-PTO-235 von der Marke Wiesenfield.
BEDIENUNGSANLEITUNG WIE-PTO-235 Wiesenfield
| des ParametersBeschreibung | des ParametersWert | ||
| Produktname | Gelenkwelle | ||
| Modell | WIE-PTO-235 | WIE-PTO-194 | WIE-PTO-141 |
| Länge [cm] | 160 / 235 | 127 / 194 | 101 / 141 |
| Gewicht [kg] | 20.76 | 12.38 | 10.38 |
| Produktname | Gelenkwelle | ||
| Modell | WIE-PTO-114 | WIE-PTO-95 | WIE-PTO-72 |
| Länge [mm] | 89 / 114 | 74 / 95 | 61 / 72 |
| Gewicht [kg] | 8.02 | 5.72 | 13.52 |

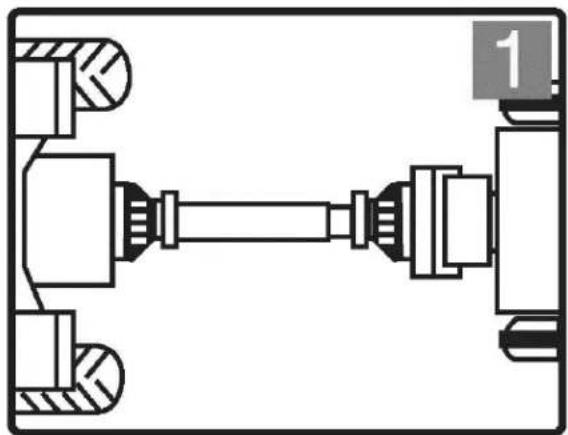

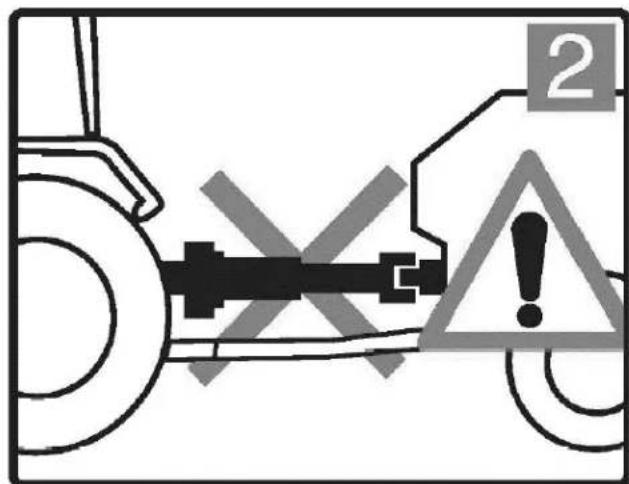

Setzen Sie die Maschine nicht ein, wenn die Schutzvorrichtungen für Antriebswelle, Traktor und Arbeitsgerät nicht angebracht sind. Die Antriebswellenschilder müssen sich frei auf der Antriebswelle drehen lassen.

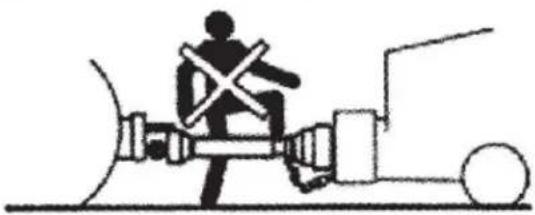

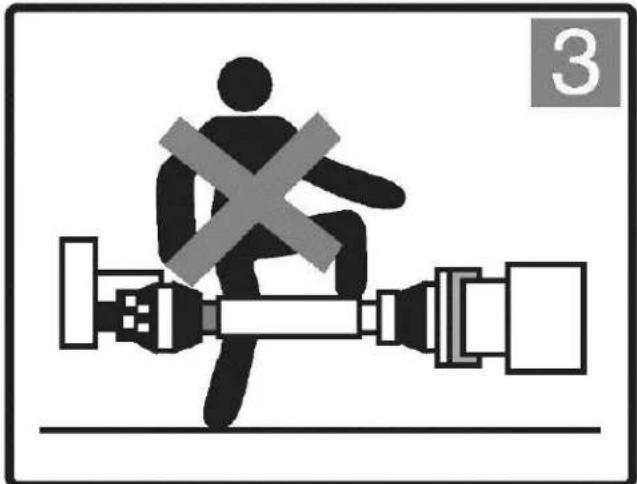

Halten Sie Bediener und Unbeteiligte von allen beweglichen Teilen fern.
DER KONTAKT MIT EINER ROTIERENDEN ANTRIEBSWELLE KANN ZU SCHWEREN VERLETZUNGEN ODER ZUM TOI FÜHREN
Alle rollerenden Teile müssen abgeschirmt sein.
DE
Der Antriebsstrang muss an beiden Enden sicher befestigt sein.
Die Schutzeinrichtungen müssen sich frei auf dem Antriebsstrang drehen können.
Stellen Sie den Traktormotor ab und ziehen Sie den Schlüssel ab, bevor Sie sich dem Gerät nähern oder Wartungsarbeiten durchführen.
Bestätigen Sie die minimale und maximale Arbeitslänge der Antriebswelle.

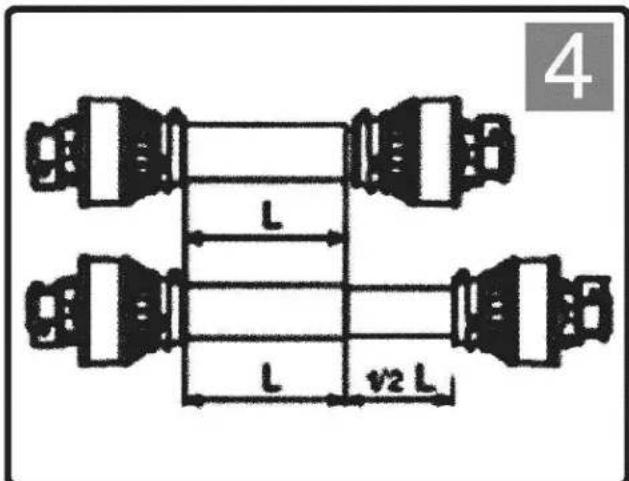

Die Teleskoprohre müssen sich im Gebrauch um mindestens 1/3 ihrer Länge überlappen.
DE

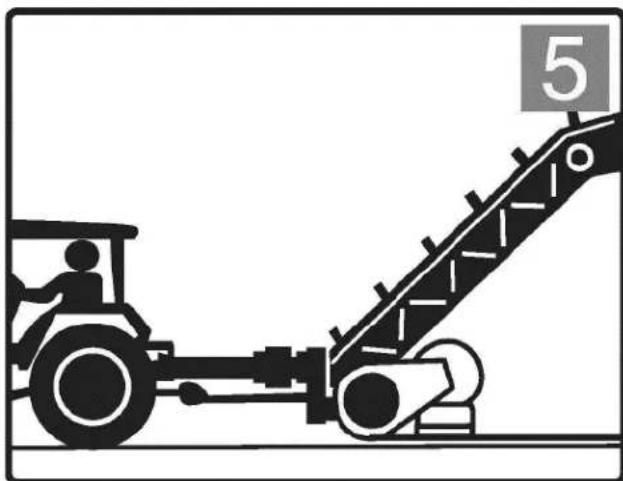

Die Zugmaschine muss an das Gerät angehängt und so positioniert werden, dass die Winkel der Gelenke minimal und gleich sind.

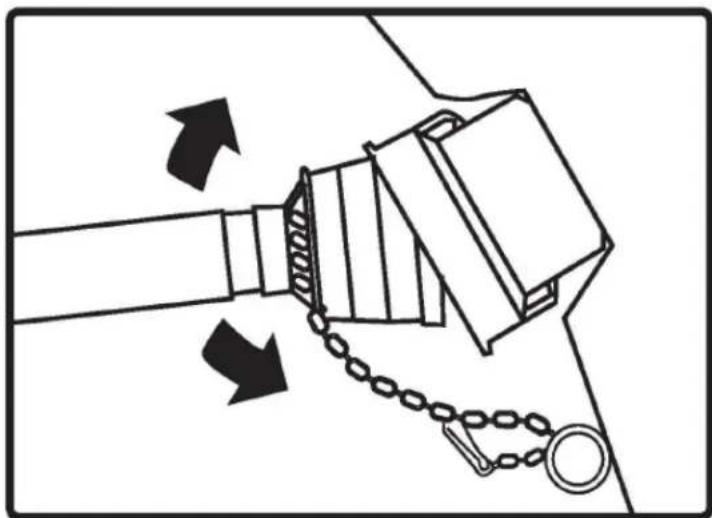

Schalten Sie die Zapfwelle aus, wenn die Winkel zu groß oder nicht identisch sind.
BEVOR SIE REPARATUREN DURCHFÜHREN, TRAGEN SIE IMMER EINE GEEIGNETE SCHUTZBRILLE, SICHERHEITSSCHUHE UND HANDSCHUHE. TRAGEN SIE KEINE WEITE ODER SACKARTIGE KLEIDUNG IM BEREICH DER ZAPFWELLE.
DE
Vergewissern Sie sich vor dem Einsatz, dass der Antriebsstrang sicher am Traktor und am Gerät befestigt ist.
Reinigen und fetten Sie die Zapfwelle des Traktors und die Welle des Anbaugerätes, bevor Sie den Antriebsstrang montieren.
DE

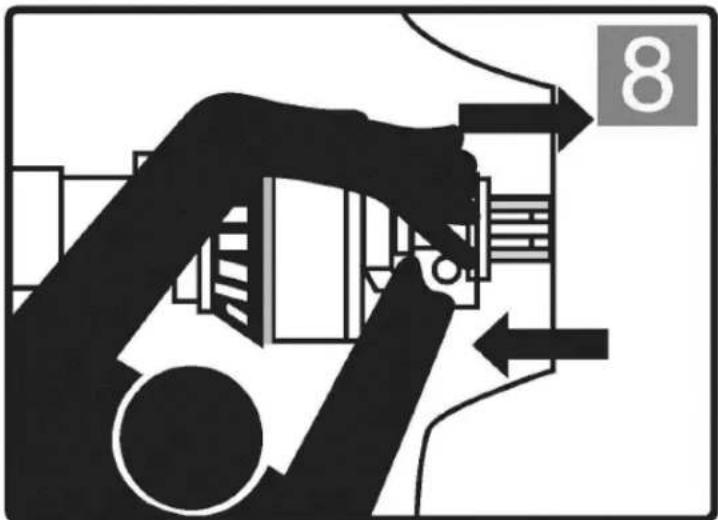

Drücken Sie den Stift und schieben Sie das Joch auf die Zapfwelle, so dass der Stift in die Nut der Zapfwelle eingreift.
Vergewissern Sie sich, dass der Stift nach der Befestigung auf der Welle in seine ursprüngliche Position zurückkehrt.

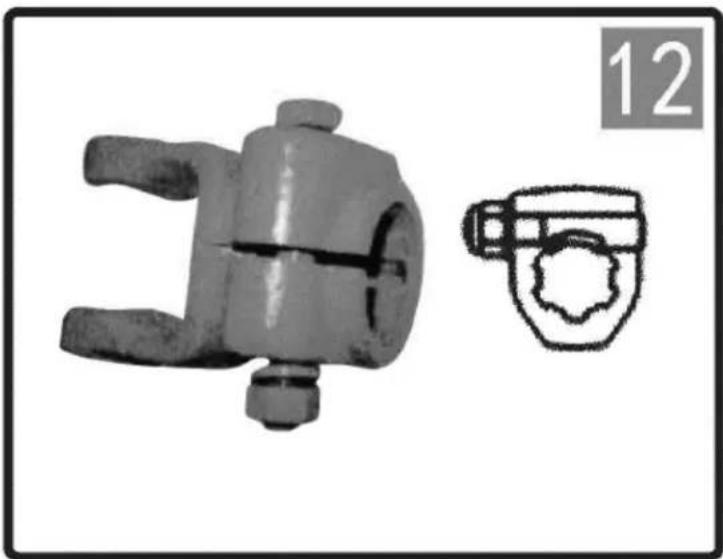

Schieben Sie den Kragen in die offene Position. Schieben Sie das Joch auf die Keilwelle. Lassen Sie die Manschette los und stellen Sie sie ein, bis das Joch richtig auf der Welle sitzt.
DE

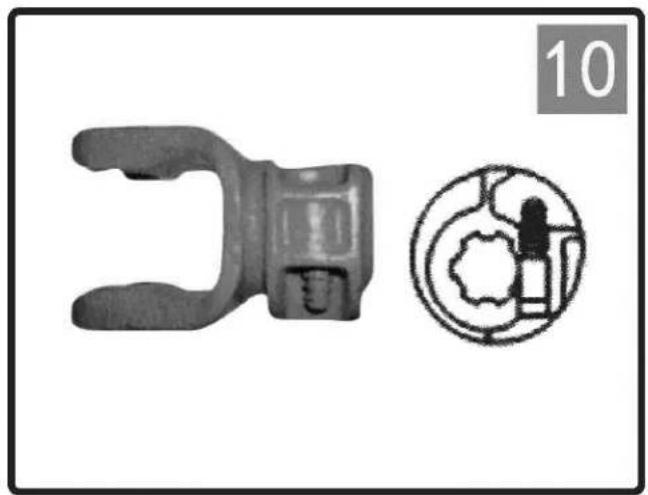

Schieben Sie das Joch auf die Zapfwelle und setzen Sie den Bolzen ein.
Schieben Sie das Joch auf die Zapfwelle und setzen Sie den Bolzen ein.
DE

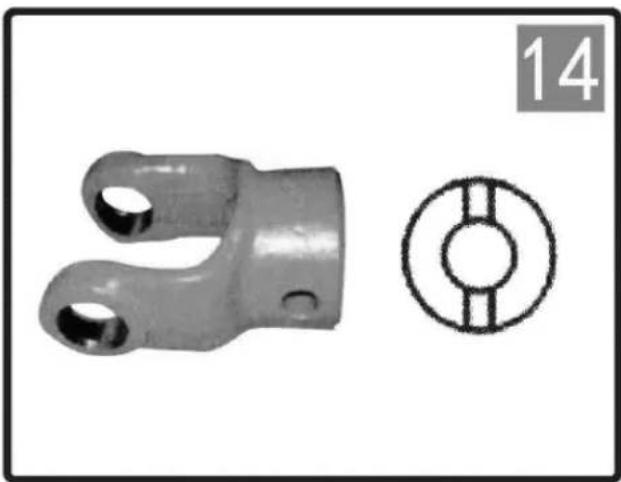

GLATTE BOHRUNG UND KEILNUT
Wählen Sie die Schraubenlänge so, dass sie möglichst wenig vorsteht.

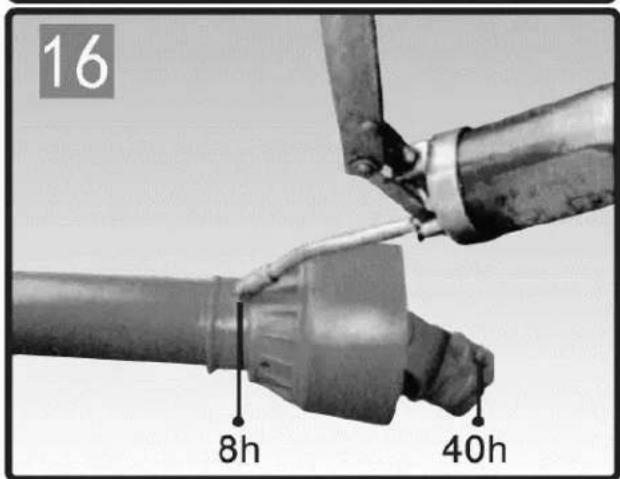

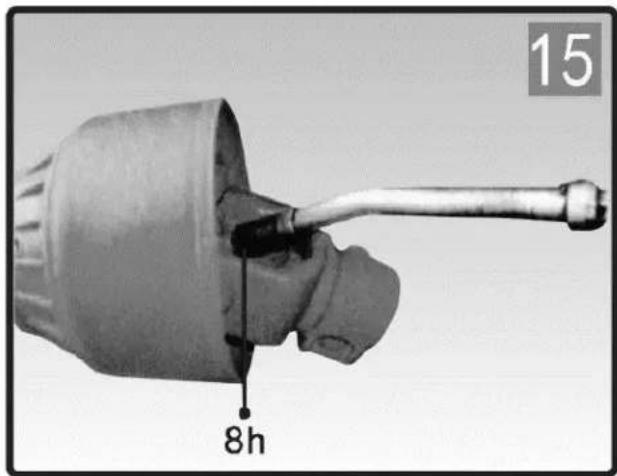

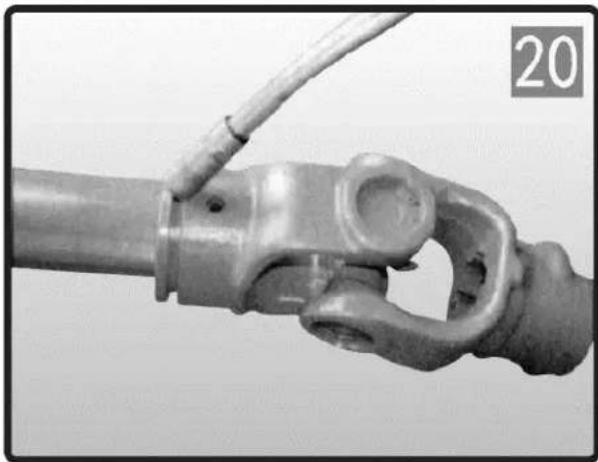

Häufiges Schmieren ist erforderlich, Fetten Sie die Teile der Antriebswelle
Nach der Anzahl der genutzten Stunden Wie in der Zeichnung dargestellt
DE
-

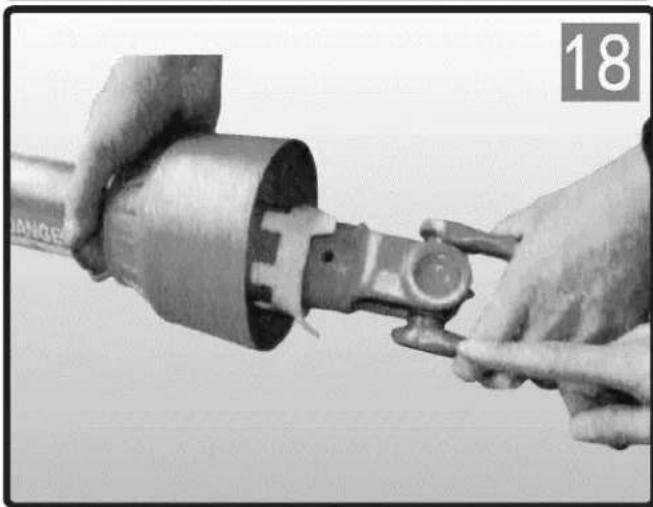

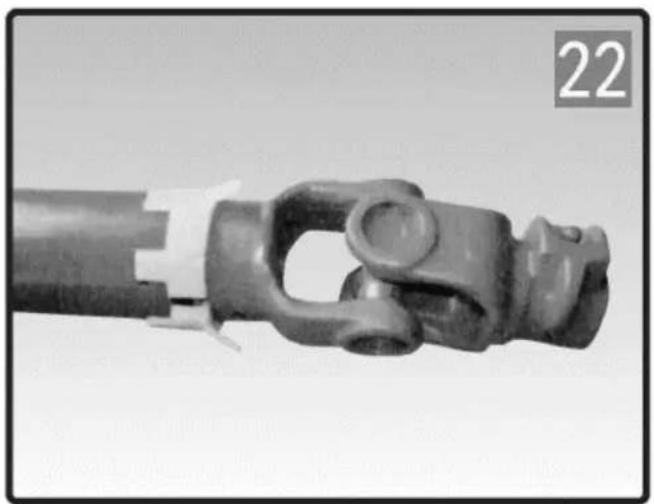

Trennen Sie das Innenrohr vom Außenrohr.
-

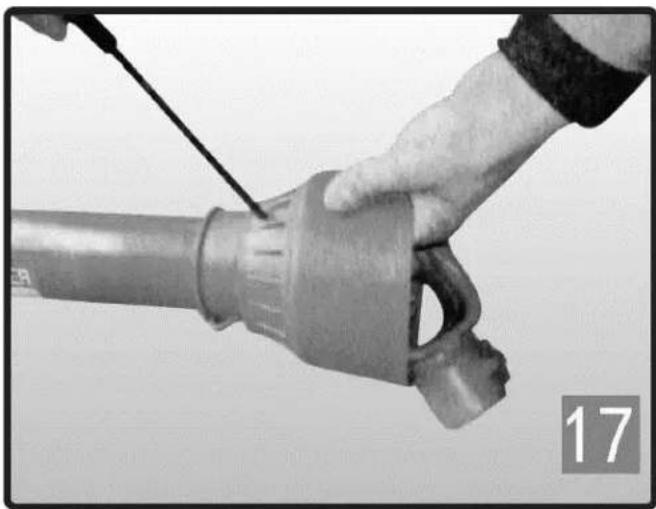

Nehmen Sie einen Schraubendreher, um die Schnalle von einem zum anderen zu drücken und dann das äußere Rohr von der Plastikkappe zu entfernen.
-
Entfernen Sie das Nylonlager aus dem Schlitz des Jochs.
-
Wiederholen Sie die vorgenannten Schritte für die andere Seite.
DE
- Fetten Sie den Schlitz am Joch.
- Setzen Sie das Nylonlager in den Schlitz des Jochs ein.
DE

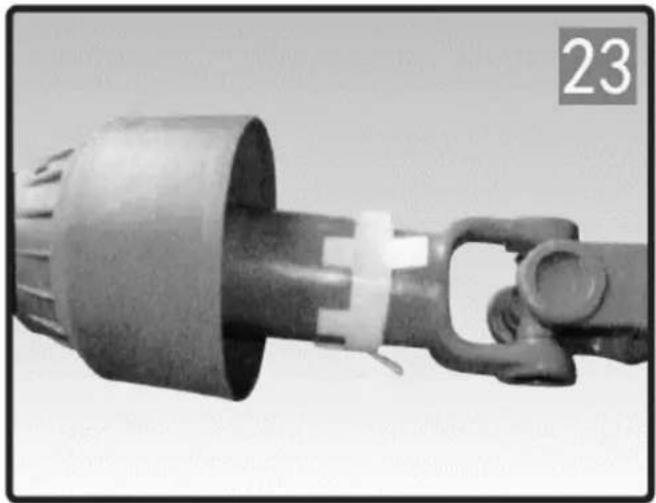

- Stecken Sie das Innenrohr mit dem Bügel in seine
Kunststoffabdeckung.
- Richten Sie das Lager an den beiden Löchern der
Kunststoffkappe und drücken Sie sie dann.
KÜRZUNG DER ANTRIEBSWELLE
(Wir empfehlen keine Änderungen an unseren Produkten.)
-
Abschirmung entfernen.
-

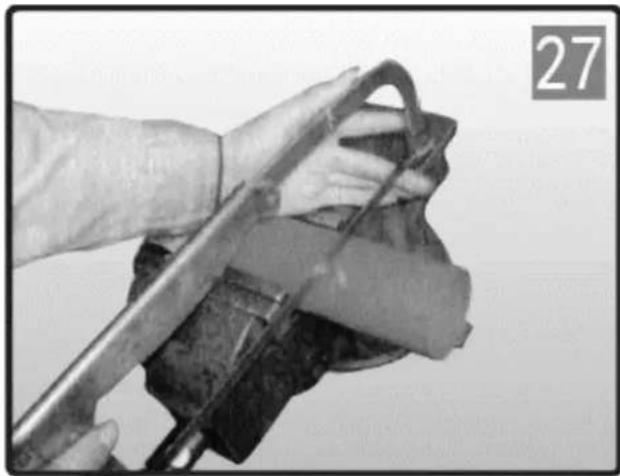

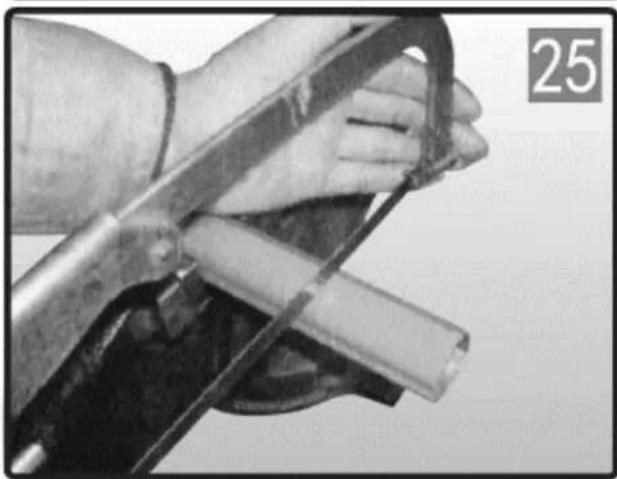

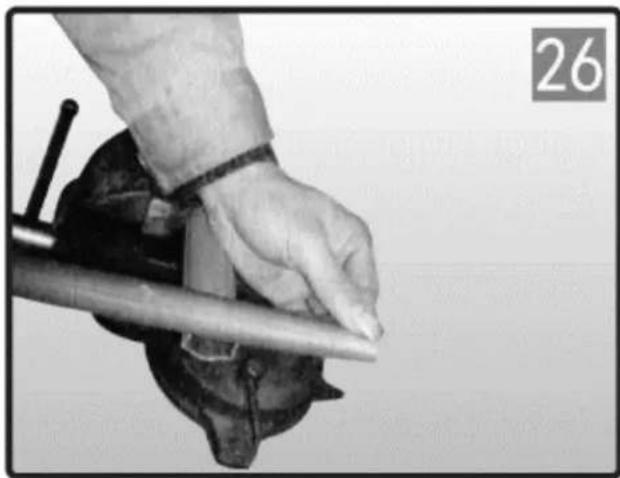

Kürzen Sie die inneren und äußeren Antriebsrohre auf die gewünschte Länge. Kürzen Sie die Antriebsrohre einer nach dem anderen durch Abschneiden der gleichen Länge von sowohl innerhalb als auch außerhalb der Rohre.
- Entgraten Sie die Kanten des Antriebsrohrs mit einer Feile und entfernen Sie alle Späne von den Rohren.
DE
- Kürzen Sie die Kunststoff-Schutzrohre nacheinander durch Abschneiden der gleichen Länge, die von die inneren Antriebsrohre.

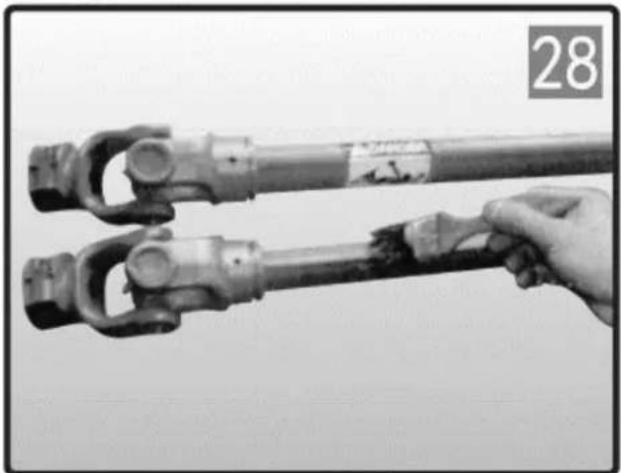

- Fetten Sie das innere Antriebsrohr und montieren Sie die Abschirmung wieder auf die Antriebswelle.

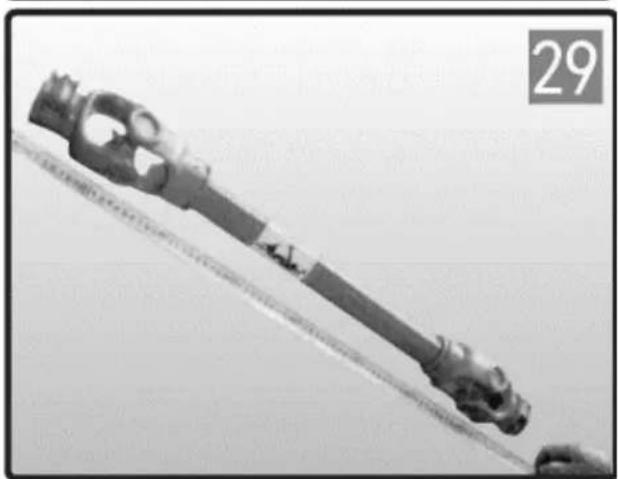

Überprüfen Sie die Länge der Antriebswelle in der minimalen und maximalen Position der Maschine. Die Antriebsrohre sollten sich unter Arbeitsbedingungen um 1/3 ihrer Länge überlappen; die Schildrohre sollten sich während des Betriebs niemals trennen.
DE
Diese Vorrichtung verhindert die Übertragung von Trägheitskräften vom Arbeitsgerät auf den Traktor beim Abbremsen oder Anhalten der Zapfwelle.
Halten Sie sich vom Gerät fern, bis sich alle Teile nicht mehr bewegen. Schmieren Sie alle 50 Betriebsstunden und nach der Lagerung.
DREHMOMENTBEGRENZER TYP SA-RATSCHE
Diese Vorrichtung unterbricht die Kraftübertragung, wenn das Drehmoment den eingestellten Wert überschreitet.
Schalten Sie die Zapfwelle sofort aus, wenn Ratschgeräusche zu hören sind.
Schmieren Sie alle 50 Betriebsstunden und nach der Lagerung.

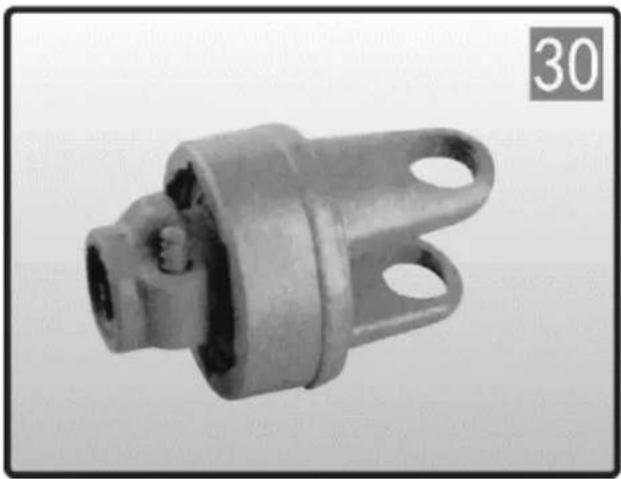

SB-SCHUBSCHRAUBEN- DREHMOMENTBEGRENZER
Diese Vorrichtung unterbricht die Kraftübertragung durch Abscheren einer Schraube, wenn das Drehmoment den eingestellten Wert überschreitet. Ersetzen Sie die abgescherte Schraube durch eine Schraube mit dem gleichen Durchmesser, der gleichen Länge und der gleichen Qualität wie die Originalschraube.
Schmieren Sie den SB mindestens einmal pro Saison und nach einer Periode der Nichtbenutzung mit dem Schmiernippel.
DE

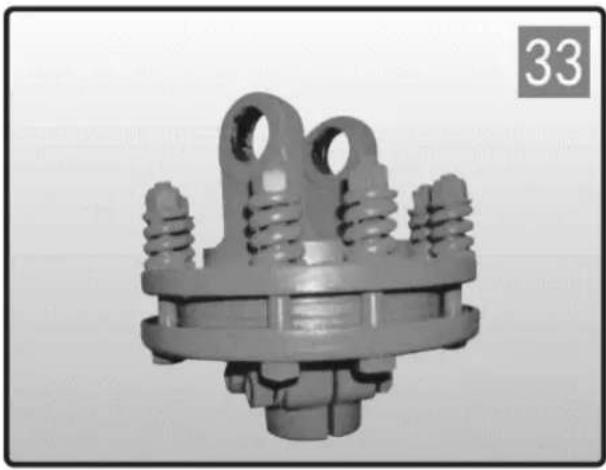

REIBUNGSMOMENTBEGRENZER
Begrenzt die Drehmomentübertragung auf den eingestellten Wert. Verändern Sie nicht die Federkompression, da dies die Einstellung des Geräts verändern würde.
Die Einstellung des Drehmoments erfolgt durch Vergrößern oder Verkleinern der Höhe der Federn. Zum Erhöhen/Verringern des Drehmoments
Einstellung die acht Muttern um 1/4
Umdrehung anziehen/lösen und auf korrekte Funktion prüfen. Wiederholen Sie den Vorgang, falls erforderlich. Vermeiden Sie ein übermäßiges Anziehen der Schrauben des Gerätes,
Traktor, oder der Antriebsstrang kann beschädigt werden.
EN
| Parameter description | Parameter value | ||
| Product name | PTO Shaft | ||
| Model | WIE-PTO-235 | WIE-PTO-194 | WIE-PTO-141 |
| Length [cm] | 160 / 235 | 127 / 194 | 101 / 141 |
| Weight [kg] | 20.76 | 12.38 | 10.38 |
| Product name | PTO Shaft | ||
| Model | WIE-PTO-114 | WIE-PTO-95 | WIE-PTO-72 |
| Length [mm] | 89 / 114 | 74 / 95 | 61 / 72 |
| Weight [kg] | 8.02 | 5.72 | 13.52 |
