Produkto tipas	Traktoriaus galios išėjimo velenas (PTO)
Prekės ženklas	Wiesenfield
Modelis	WIE-PTO-235
Ilgis (min / maks)	160 cm / 235 cm
Svoris	20.76 kg
Medžiaga	Plienas su plastikine apsauga
Maitinimas	Varomas traktoriaus galios išėjimo velenu
Pagrindinės funkcijos	Galios perdavimas iš traktoriaus į žemės ūkio įrankį
Saugos įtaisai	Sukamosios apsaugos, sukimo momento ribotuvas (trinties, šlyties varžtu, SB)
Sukimo momento ribotuvo tipas	Trinties (FF), šlyties varžtu, SB (atjungimas)
Tepimas	Kas 50 naudojimo valandų ir po sandėliavimo; veleno dalių tepimas
Priežiūra	Vamzdžių išardymas, nailoninių guolių keitimas, valymas ir tepimas
Ilgio reguliavimas	Vidinių/išorinių vamzdžių ir apsaugų sutrumpinimas pagal poreikį
Minimalus vamzdžių persidengimas	1/3 ilgio naudojimo metu
Montavimas	Tvirtas pritvirtinimas prie traktoriaus ir įrankio, kaiščio įjungimas, apkabos užveržimas
Naudojimo sauga	Prieš atliekant darbus išjunkite variklį; dėvėkite apsaugines priemones
Atsarginės dalys	Nailoniniai guoliai, šlyties varžtai, plastikinės apsaugos
Remontabilumas	Nukirptų varžtų keitimas tokiais pat matmenimis; galimas išardymas
Laikymas	Po laikymo sutepti

Dažnai užduodami klausimai - WIE-PTO-235 Wiesenfield

Koks yra WIE-PTO-235 veleno ilgis?

Minimalus ilgis yra 160 cm, o maksimalus - 235 cm.

Koks yra šio galios išėjimo veleno svoris?

Svoris yra 20.76 kg.

Kaip teisingai sumontuoti PTO veleną?

Įsitikinkite, kad transmisija tvirtai pritvirtinta prie traktoriaus ir įrankio. Pastumkite kaištį ir stumkite šakę ant galios išėjimo veleno, kol kaištis užsifiksuos griovelyje. Nustumkite apkabą į atvirą padėtį, uždėkite jungą ant griovelinio veleno, tada atleiskite apkabą. Prieš naudodami suteptkite dalis.

Kokio tepimo reikia?

Patepkite transmisijos veleno dalis kas 50 naudojimo valandų ir po bet kurio sandėliavimo laikotarpio. Naudokite tepimo riebokšlį SB ribotuvams bent kartą per sezoną.

Kaip sureguliuoti veleno ilgį?

Išardykite vidinį vamzdį nuo išorinio. Nuimkite apsaugą, sutrumpinkite vidinius ir išorinius varomuosius vamzdžius iki reikiamo ilgio, nuvalykite kraštus. Sutrumpinkite plastikinius apsauginius vamzdžius tokiu pačiu ilgiu. Vėl sumontuokite, užtikrindami bent 1/3 persidengimą naudojant.

Kokie yra galimi sukimo momento ribotuvų tipai?

Veleną galima aprūpinti trinties (FF), šlyties varžtu arba SB ribotuvu. Šlyties varžto ribotuvas nutraukia galią nukirpdamas varžtą; FF riboja sukimo momentą trintimi; SB neleidžia inercinėms apkrovoms.

Kaip pakeisti šlyties varžtą?

Pakeiskite nukirptą varžtą tokio pat skersmens, ilgio ir stiprumo klasės varžtu kaip originalus. Naudokite tinkamus įrankius ir dėvėkite apsaugines priemones.

Kokių saugos priemonių laikytis?

Niekada nenaudokite mašinos be sumontuotų apsaugų. Prieš bet kokius darbus išjunkite traktoriaus variklį ir ištraukite raktelį. Dėvėkite apsauginius akinius, avalynę ir pirštines. Laikykite žiūrovus atokiai nuo judančių dalių.

Kaip prižiūrėti nailoninį guolį?

Išardykite vidinį vamzdį, atsuktuvu išimkite nailoninį guolį iš jungo plyšio. Suteptkite plyšį, įdėkite naują guolį, sulygiuokite jį su plastikinio dangtelio skylutėmis ir paspauskite.

Ką daryti, jei reikia sureguliuoti trinties sukimo momento ribotuvą?

Reguliavimas atliekamas priveržiant arba atlaisvinant aštuonias veržles 1/4 apsisukimo, kad padidintumėte arba sumažintumėte sukimo momentą. Pakartokite, jei reikia. Venkite per daug priveržti, kad nepažeistumėte transmisijos.

NAUDOJIMO INSTRUKCIJA WIE-PTO-235 Wiesenfield

Neeksploatuokite mašinos, jei nejdėtas kardaninis velenas, traktorius ir padargo skydai. Kardaninio veleno skydai turi laisvai suktis ant kardaninio veleno.

Laikykite operatorius ir pašalinius asmenis atokiai nuo judančių dalių.

SUSISIEKTI SU SUSIKUMU VARANTANČIU VELENU GALI SUKELTI SUNKUS SUŽALOJIMUS ARBA MIRTJ

Visos besisukančios dalys turi būti ekranuotos

LT

Pavaros grandinė turi būti tvirtai pritvirtinta iš abiejų galų.

Apsaugai turi laisvai suktis ant pavaros

Prieš priartėdami prie padargo arba atlikdami bet kokią techninę priežiūrą, išjunkite traktoriaus variklj ir ištraukite raktelį

Patvirtinkite mažiausią ir didžiausią pavaros veleno darbinį ilgį.

Teleskopiniai vamzdžiai naudojimo metu turi persidengti bent 1/3 jų ilgio.

LT

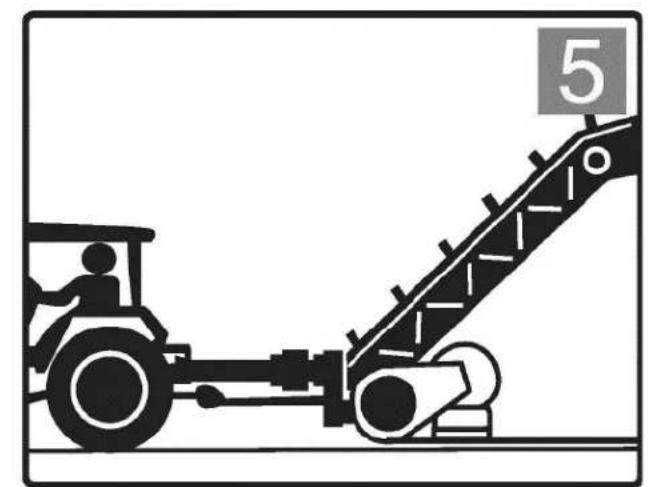

Traktorius turi būti prikabintas prie padargo ir pastatytas taip, kad jungčių kampai būtų minimalūs ir vienodi.

Išjunkite GTV, jei kampai yra per dideli arba netapatūs

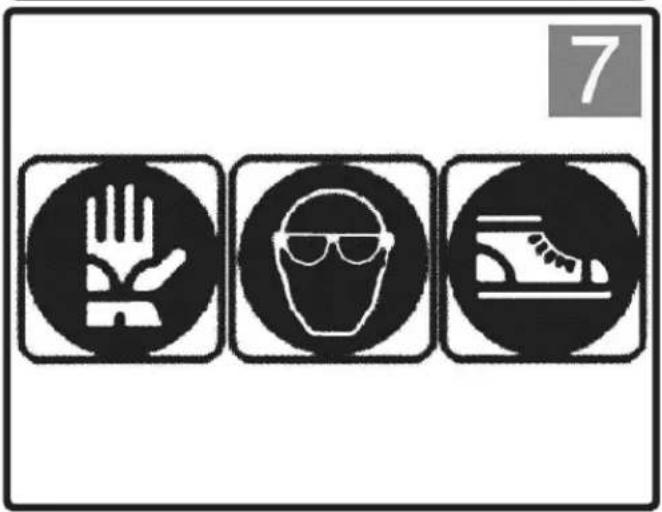

PRIEŠ BANDYMA TAISYTI, VISADA NAUDOKITE ATITINKAMUS AKINIUS, APSAUGINIUS BALYUS IR PIRŠTINES. NE DĚVĚKITE LAISVŲ AR BAIGŲ DRABUŽIŲ APLINK GTV VELENA.

LT

Prieš pradėdami dirbti, įsitikinkite, kad transmisija yra patikimai pritvirtinta prie traktoriaus ir padargo.

Prieš montuodami pavaros mechanizmą, išvalykite ir sutepkite traktoriaus kardaninį veleną ir padargo veleną.

LT

Pastumkite kaištį ir užstumkite jungą ant kardaninio veleno taip, kad kaištis užsifiksuotų su kardaninio veleno grioveliu.

Isitikinkite, kad kaištis grjžta i pradinę padėtį po pritvirtinimo prie veleno.

Pastumkite apykaklę i atvirą padėtį. Užmaukite jungą ant spygliuoto veleno. Atleiskite apykaklę ir reguliuokite, kol jungas tinkamai pritvirtins prie veleno.

LT

Uždėkite jungą ant GTV ir jkiškite varžtą.

Uždėkite jungą ant GTV ir jkiškite varžtą.

LT

Varžto ilgj pasirinkite taip, kad būtų kuo mažiau išsikišimo.

Reikia dažnai tepti, sutepkite pavaros veleno dalis

Po sunaudotų valandų skaičiaus Kaip parodyta brėžinyje

LT

1. Išardykite vidinį vamzdelį nuo išorinio.

2. Paimkite atsuktuvą, kad nuspaustumėte sagtį nuo vienos iki kitos, tada išimkite išorinį vamzdelį nuo plastikinio dangtelio.

1. Išimkite nailoninį guolį iš jungo angos.

2. Pakartokite aukščiau nurodytus veiksmus kitai pusei.

LT

1. Sutepkite jungo angą.
2. lkiškite nailonini guoli j jungo anga.

LT

1. Ikiškite vidinj vamzdelj su jungtu j jj plastikinis dangtelis.

2. Sulygiuokite guolj su dviem angomis ant plastikinj dangtelj ir paspauskite jj.

PAVARANTIO VELENO SUTRUMPINIMAS (Mes nerekomenduojame keisti savo gaminių.)

1. Nuimkite ekranavimą.

2. Sutrumpinkite vidinj ir išorinj pavaros vamzdelius iki reikiamo ilgio. Sutrumpinkite pavaros vamzdelius po vieną nupjaunant tokio pat ilgio iš tiek vidiniai, tiek išoriniai vamzdžiai.

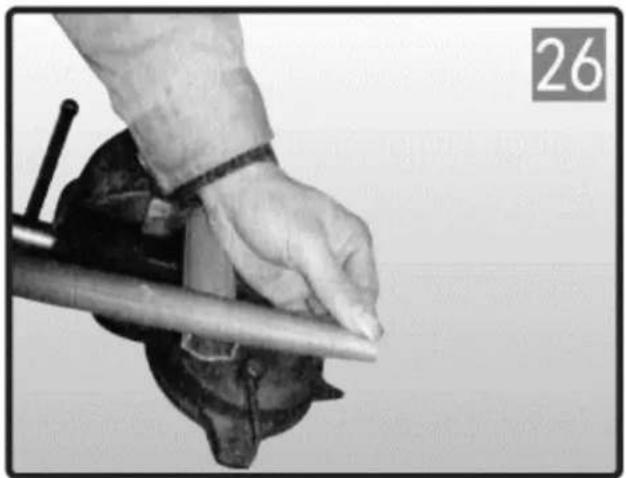

1. Pavaros vamzdžio kraštus nuvalykite dilde ir nuo vamzdelių nuvalykite visas drožles.

LT

1. Sutrumpinkite plastikinius ekrano vamzdelius po vieną pjaunant tokio pat ilgio, iš kurio buvo nupjauta vidiniai pavaros vamzdžiai.

1. Sutepkite vidinj pavaros vamzdelj ir vėl sumontuokite ekranavimą ant pavaros veleno.

Patikrinkite kardaninio veleno ilgj minimalioje ir maksimalioje mašinos padétyse. Darbo sąlygomis pavaros vamzdžiai turi persidengti 1/3 jų ilgio; Naudojimo metu apsauginiai vamzdeliai niekada neturėtų atsiskirti.

LT

Šis įtaisas neleidžia inercinėms apkrovoms perduoti iš padargo į traktorių lėtėjant arba sustabdant GTV.

Laikykitės atokiau nuo padargo, kol visos dalys nustos judėti. Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

Šis prietaisas nutraukia galios perdavimą, kai sukimo momentas viršija nustatytą.

Nedelsdami išjunkite GTV, kai išgirsite trūkčiojanti garsą.

Sutepkite kas 50 naudojimo valandų ir po sandėliavimo.

Šis prietaisas nutraukia galios perdavimą, kirpdamas varžtą, kai sukimo momentas viršija nustatytą.

Pakeiskite nukirptą varżtą tokio paties skersmens, ilgio ir klasės kaip ir originalas.

Bent kartą per sezoną ir po tam tikro nenaudojimo laikotarpio SB sutepkite tepalo jungtimis.

LT

Apriboja sukimo momento perdavimą iki nustatytos vertės. Nekeiskite spyruoklės suspaudimo, nes tai pakeis įrenginio nustatymą.

Sukimo momento nustatymas reguliuojamas didinant arba mažinant spyruoklių aukštį.

Norėdami padidinti/sumažinti sukimo momentą

nustatymą priveržkite / atlaisvinkite aštuonias veržles 1/4 apsisukimo ir patikrinkite, ar veikia tinkamai. Jei reikia, pakartokite procedūrą.

Venkite per daug priveržti padargo varžtu, gali būti pažeistas traktorius arba pavara.
