Produkttyp	Kraftuttagsaxel (PTO)
Märke	Wiesenfield
Modell	WIE-PTO-235
Längd (min / max)	160 cm / 235 cm
Vikt	20,76 kg
Material	Stål med plastskydd
Drivning	Drivning från traktorns kraftuttag
Huvudfunktioner	Kraftöverföring från traktor till jordbruksredskap
Säkerhetsanordningar	Roterande skydd, vridmomentbegränsare (friktion, skjuvbult, SB)
Typ av vridmomentbegränsare	Friktion (FF), skjuvbult, SB (frånkoppling)
Smörjning	Var 50:e drifttimme och efter lagring; smörj axelns delar
Underhåll	Demontering av rör, byte av nylonlager, rengöring och smörjning
Längdjustering	Förkortning av inre/yttre rör och skydd vid behov
Minsta överlappning av rör	1/3 av längden under användning
Installation	Stadig fastsättning på traktor och redskap, isättning av sprint, åtdragning av krage
Användningssäkerhet	Stäng av motorn före ingrepp; bär skyddsutrustning
Reservdelar	Nylonlager, skjuvbultar, plastskydd
Reparerbarhet	Byte av skjuvbultar med samma dimensioner; demontering möjlig
Förvaring	Smörj efter lagring

Vanliga frågor - WIE-PTO-235 Wiesenfield

Vad är längden på axeln WIE-PTO-235?

Minimilängden är 160 cm och maximala längden är 235 cm.

Vad är vikten på denna kraftuttagsaxel?

Vikten är 20,76 kg.

Hur installerar man PTO-axeln korrekt?

Se till att transmissionen är ordentligt fastsatt på traktorn och redskapet. Tryck sprinten och glid gaffeln över kraftuttagsaxeln tills sprinten går in i spåret. Glid kragen i öppet läge, sätt in oket på den splinesförsedda axeln, släpp sedan kragen. Smörj delarna före användning.

Vilken smörjning behövs?

Smörj transmissionsaxelns delar var 50:e drifttimme och efter varje lagringsperiod. Använd en smörjspruta för SB-begränsare minst en gång per säsong.

Hur justerar man axelns längd?

Demontera det inre röret från det yttre röret. Ta bort skyddet, förkorta de inre och yttre drivrören till önskad längd, avgrata kanterna. Förkorta plastskyddsrören med samma längd. Sätt ihop allt igen och se till att överlappningen är minst 1/3 vid användning.

Vilka typer av vridmomentbegränsare finns tillgängliga?

Axeln kan utrustas med en friktionsbegränsare (FF), en skjuvbult eller SB. Skjuvbultsbegränsaren avbryter kraften genom att klippa av en bult; FF begränsar vridmomentet genom friktion; SB förhindrar tröghetslaster.

Hur byter man en skjuvbult?

Byt den avklippta bulten mot en bult med samma diameter, längd och hållfasthet som original. Använd lämpliga verktyg och bär skyddsutrustning.

Vilka säkerhetsföreskrifter bör följas?

Använd aldrig maskinen utan skydd. Stäng av traktorns motor och ta bort nyckeln före ingrepp. Bär skyddsglasögon, skor och handskar. Håll åskådare borta från rörliga delar.

Hur underhåller man nylonlagret?

Demontera det inre röret, ta bort nylonlagret från okets springa med en skruvmejsel. Smörj springan, placera det nya lagret, rikta in det med hålen i plastkåpan och tryck dit.

Vad gör man om friktionsbegränsaren behöver justeras?

Justeringen görs genom att dra åt eller lossa de åtta muttrarna 1/4 varv för att öka eller minska vridmomentet. Upprepa vid behov. Undvik överdragning för att inte skada transmissionen.

BRUKSANVISNING WIE-PTO-235 Wiesenfield

traktoren, eller der kan opstå skader på drivlinjen.

FI

Parametri kuvaus	Parametri arvo
Tuotteen nimi	Voimanottoakseli
Malli	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Pituus [cm]	160 / 235	127 / 194	101 / 141
Paino [kg]	20.76	12.38	10.38
Tuotteen nimi	Voimanottoakseli
Malli	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Pituus [mm]	89 / 114	74 / 95	61 / 72
Paino [kg]	8.02	5.72	13.52

Denne enheten avbryter kraftoverføringen när dreiemomentet overskrider innstillingen.

Använd inte maskinen utan drivaxeln, traktorn och redskapsskydden på plats. Drivaxelsköldar måste vridas fritt på drivaxeln.

Håll operatörer och åskådare borta från alla rörliga delar.

KONTAKT MED EN ROTERANDE DRIVAXEL KAN ORSAKA ALLVARLIG SKADA ELLER DÖDSFALL

Alla roterande delar måste vara skärmade

SE

Drivlinan måste vara ordentligt fastsatt i båda ändar.

Skyddarna måste vrida sig fritt på drivlinan

Stäng av traktorns motor och ta ur nyckeln innan du närmar dig redskapet eller utför något underhåll

Bekräfta minsta och maximala arbetslängder för drivaxeln.

Teleskoprören måste överlappa med minst 1/3 av sin längd när de används.

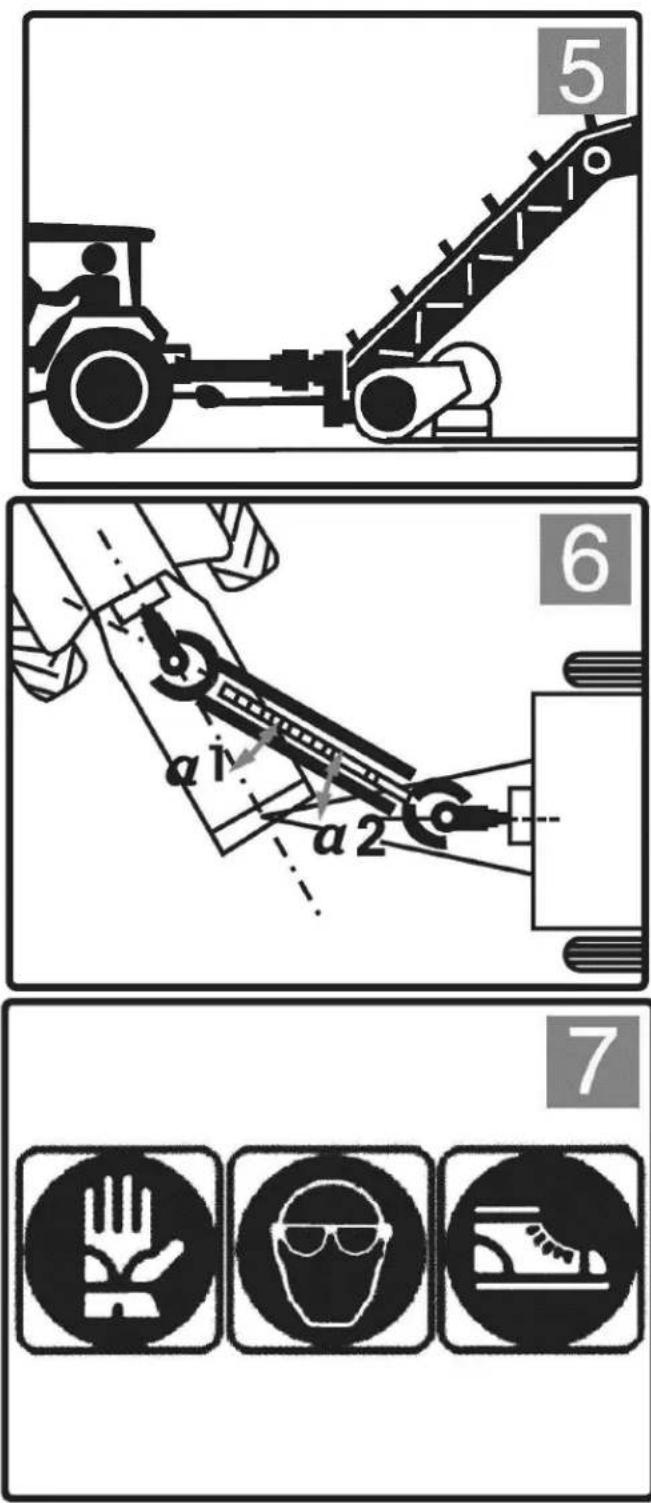

Traktorn ska kopplas till redskapet och placeras så att vinklarna på lederna är minimala och lika.

Koppla ur kraftuttaget om vinklarna är för stora eller inte identiska

INNAN DU FÖRSÖKER NÅGRA REPARATIONSPROCEDURER, ANVÄND ALLTID Lämpliga SOM SKYDDSGLASÖGON, SKYDDSSKOR OCH HANDSKAR. BÄR INTE LÖSA ELLER BAGIGA KLÄDER KRING KRAFTUTTAGSaxeln.

SE

Se till att drivlinan är ordentligt fastsatt på traktorn och redskapet innan körning.

Rengör och smörj in traktorns kraftuttag och redskapsaxel innan du installerar drivlinan.

SE

Tryck på tappen och skjut oket på kralöverföringsaxeln så aä säälet griper in i spåret på kralütaget. Se till aä säälet återgår till siü utgångsläge eller fastsättning på axeln.

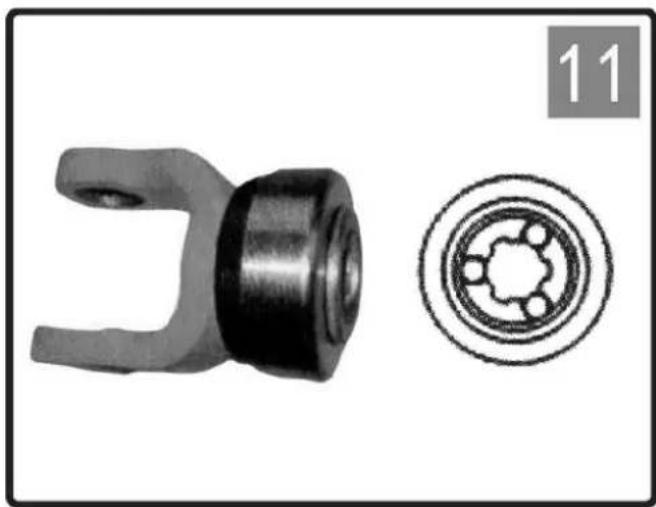

Skjut kragen lll öppet läge. Skjut oket på det splinesförsedda skallet. Släpp kragen och justera llls oket siller ordentligt fast på skallet.

SE

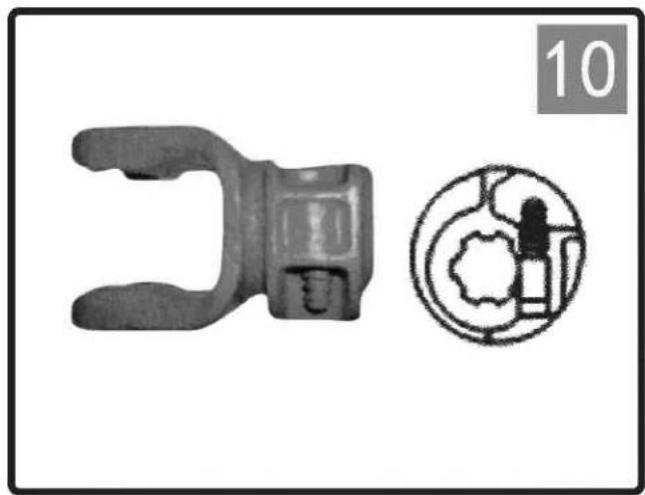

Skjut oket på kraftuttaget och sätt i bulten.

Skjut oket på kraftuttaget och sätt i bulten.

SE

Välj bultlängden på ett sådant sätt att utskjutningen minimeras.

Frekvent smörjning krävs, Smörj drivlinans axeldelar

Efter antalet använda timmar

Som visas på ritningen

SE

1. Demontera innerröret från utsidan.
2. Ta en skruvmejsel för att trycka ned spännet från det ena till det andra och sedan för att ta bort det yttre röret från plastlocket.

1. Ta bort nylonlagret från skåran på oket.
2. Upprepa de ovan nämnda stegen för den andra sidan.

1. Smörj spåret på oket.
2. Sätt in nylonlagret i skåran på oket.

1. Sätt in innerröret med oket i sitt plastkåpa.
2. Rikta in lagret med de två hålen på plastlock och tryck sedan på den.

FÖRKORTNING AV DRIVAXELN
(Vi rekommenderar inte modifiering av våra produkter.)

1. Ta bort skärmningen.

2. Korta av de inre och yttre drivrören till den erforderliga längden. Förkorta drivrören en i taget genom att skära lika lång från både in- och utvändiga rör.

1. Grada av kanterna på drivröret med en fil och rengör alla filar från rören.

SE

1. Korta av plastskyddsrören ett i taget genom att kapa samma längd som klipptes från de inre drivrören.

1. Smörj det interna drivröret och sätt tillbaka skärmningen på drivaxeln.

Kontrollera längden på drivaxeln i maskinens minimi- och maxläge. Drivrören ska överlappa med 1/3 av sin längd under arbetsförhållanden; Skärmrör bör aldrig separeras när de används.

Denna anordning förhindrar överföring av tröghetsbelastningar från redskapet till traktorn under retardation eller stopp av kraftuttaget.

Håll dig borta från redskapet tills alla delar har slutat röra sig. Smörj var 50:e timmes användning och efter förvaring.

SA-SPÄRR TYP

MOMENTBEGRÄNSARE

Denna enhet avbryter kraftöverföringen när vridmomentet överskrider inställningen.

Koppla omedelbart ur kraftuttaget när det hörs spärrljud.

Smörj var 50:e timmes användning och efter förvaring.

SB-SKJÄRBOLTEN

MOMENTBEGRÄNSARE

Denna enhet avbryter kraftöverföringen genom att klippa en bult när vridmomentet överskrider inställningen.

Byt ut den klippta bulten med samma diameter, längd och grad som originalet.

Smörj SB med smörjnipplar minst en gång varje säsong och efter en period av ur bruk.

Begränsar vridmomentöverföringen till inställt värde. Ändra inte fjäderkompressionen eftersom detta kommer att ändra enhetens inställning.

Vridmomentinställningen justeras genom att öka eller minska fjädrarnas höjd. För att öka/minska vridmomentet

inställning dra åt/lossa de åtta muttrarna med 1/4 varv och kontrollera att de fungerar korrekt. Upprepa proceduren om det behövs.

Undvik överdriven åtdragning av bultredskapet,

traktorn eller skador på drivlinan kan uppstå.
