WIE-PTO-235 - Pièce mécanique Wiesenfield - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Arbre de prise de force (PTO)
Marque	Wiesenfield
Modèle	WIE-PTO-235
Longueur (min / max)	160 cm / 235 cm
Poids	20.76 kg
Matériau	Acier avec protection plastique
Alimentation	Entraînement par prise de force du tracteur
Fonctions principales	Transmission de puissance du tracteur à l'outil agricole
Dispositifs de sécurité	Protections rotatives, limiteur de couple (friction, à boulon de cisaillement, SB)
Type de limiteur de couple	Friction (FF), à boulon de cisaillement, SB (déconnexion)
Lubrification	Toutes les 50 heures d'utilisation et après stockage ; graissage des pièces de l'arbre
Entretien	Démontage des tubes, remplacement des roulements en nylon, nettoyage et graissage
Réglage de longueur	Raccourcissement des tubes intérieur/extérieur et des protections selon besoin
Chevauchement minimal des tubes	1/3 de la longueur pendant l'utilisation
Installation	Fixation solide sur tracteur et outil, engagement de la goupille, serrage du collier
Sécurité d'utilisation	Arrêter le moteur avant intervention ; porter équipements de protection
Pièces détachées	Roulements en nylon, boulons de cisaillement, protections plastique
Réparabilité	Remplacement des boulons cisaillés par mêmes dimensions ; démontage possible
Stockage	Lubrifier après stockage

FOIRE AUX QUESTIONS - WIE-PTO-235 Wiesenfield

Quelle est la longueur de l'arbre WIE-PTO-235 ?

La longueur minimale est de 160 cm et la maximale de 235 cm.

Quel est le poids de cet arbre de prise de force ?

Le poids est de 20.76 kg.

Comment installer correctement l'arbre PTO ?

Assurez-vous que la transmission est solidement fixée au tracteur et à l'outil. Poussez la goupille et faites glisser la fourche sur l'arbre de prise de force jusqu'à ce que la goupille s'engage dans la rainure. Faites glisser le collier en position ouverte, insérez le joug sur l'arbre cannelé, puis relâchez le collier. Lubrifiez les pièces avant utilisation.

Quelle lubrification est nécessaire ?

Graissez les pièces de l'arbre de transmission toutes les 50 heures d'utilisation et après toute période de stockage. Utilisez un graisseur pour les limiteurs SB au moins une fois par saison.

Comment ajuster la longueur de l'arbre ?

Démontez le tube intérieur du tube extérieur. Retirez le blindage, raccourcissez les tubes d'entraînement intérieur et extérieur à la longueur requise, ébavurez les bords. Raccourcissez les tubes de protection en plastique de la même longueur. Remontez le tout en veillant à un chevauchement d'au moins 1/3 en utilisation.

Quels sont les types de limiteurs de couple disponibles ?

L'arbre peut être équipé d'un limiteur à friction (FF), à boulon de cisaillement, ou SB. Le limiteur à boulon de cisaillement interrompt la puissance en cisailant un boulon ; le FF limite le couple par friction ; le SB empêche les charges d'inertie.

Comment remplacer un boulon de cisaillement ?

Remplacez le boulon cisaillé par un boulon de même diamètre, longueur et nuance que l'original. Utilisez des outils appropriés et portez des équipements de protection.

Quelles précautions de sécurité observer ?

N'utilisez jamais la machine sans protections en place. Arrêtez le moteur du tracteur et retirez la clé avant toute intervention. Portez des lunettes, chaussures et gants de sécurité. Éloignez les spectateurs des pièces mobiles.

Comment entretenir le roulement en nylon ?

Démontez le tube intérieur, retirez le roulement en nylon de la fente du joug à l'aide d'un tournevis. Graissez la fente, placez le nouveau roulement, alignez-le avec les trous du capuchon plastique et appuyez.

Que faire si le limiteur de couple à friction doit être réglé ?

Le réglage se fait en serrant ou desserrant les huit écrous d'1/4 de tour pour augmenter ou diminuer le couple. Répétez si nécessaire. Évitez un serrage excessif pour ne pas endommager la transmission.

MODE D'EMPLOI WIE-PTO-235 Wiesenfield

du paramètre description	du paramètre valeur
Nom de produit	Arbre de prise de force
Modèle	WIE-PTO-235	WIE-PTO-194	WIE-PTO-141
Longueur [cm]	160 / 235	127 / 194	101 / 141
Poids [kg]	20.76	12.38	10.38
Nom de produit	Arbre de prise de force
Modèle	WIE-PTO-114	WIE-PTO-95	WIE-PTO-72
Longueur [mm]	89 / 114	74 / 95	61 / 72
Poids [kg]	8.02	5.72	13.52

N'utilisez pas la machine sans que l'arbre de transmission, le tracteur et les protections de l'outil ne soient en place. Les protections de l'arbre de transmission doivent tourner librement sur l'arbre de transmission.

Gardez les opérateurs et les spectateurs éloignés de toutes les pièces mobiles.

LE CONTACT AVEC UN ARBRE DE TRANSMISSION EN ROTATION PEUT ENTRAÎNER DES BLESSURES GRAVES OU LA MORT

Toutes les pièces rotatives doivent être protégées

La transmission doit être solidement fixée aux deux extrémités.

Les protections doivent tourner librement sur la transmission

Arrêtez le moteur du tracteur et retirez la clé avant de vous approcher de l'outil ou d'effectuer tout entretien.

Confirmer les longueurs de travail minimales et maximales des arbres d'entraînement.

Les tubes télescopiques doivent se chevaucher d'au moins 1/3 de leur longueur pendant leur utilisation.

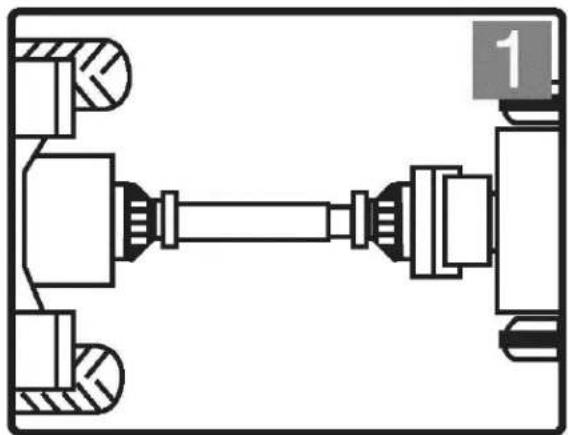

Le tracteur doit être attelé à l'outil et positionné de manière à ce que les angles des articulations soient minimes et égaux.

Désengager la prise de force si les angles sont trop grands ou non identiques

AVANT DE TENTER TOUTE PROCÉDURE DE RÉPARATION, UTILISEZ TOUJOURS DES ÉQUIPEMENTS APPROPRIÉS TELS QUE DES LUNETTES DE SÉCURITÉ, DES CHAUSSURES DE SÉCURITÉ ET DES GANTS. NE PORTEZ PAS DE VÊTEMENTS AMPLES OU BOMBÉS AUTOUR DE L'ARBRE DE PRISE DE FORCE.

Assurez-vous que la transmission est solidement fixée au tracteur et à l'outil avant de commencer l'utilisation.

Nettoyez et graissez la prise de force du tracteur et l'arbre de l'outil avant d'installer la transmission.

Poussez la goupille et faites glisser la fourche sur l'arbre de prise de force de sorte que la goupille s'engage dans la rainure de la prise de force.

Assurez-vous que la goupille revient à sa position initiale après la fixation sur l'arbre.

Faites glisser le collier en position ouverte. Faites glisser le joug sur l'arbre cannelé. Relâchez le collier et ajustez jusqu'à ce que le joug soit correctement fixé à l'arbre.

Faites glisser le joug sur la prise de force et insérez le boulon.

Faites glisser le joug sur la prise de force et insérez le boulon.

Choisissez la longueur du boulon de manière à minimiser la saillie.

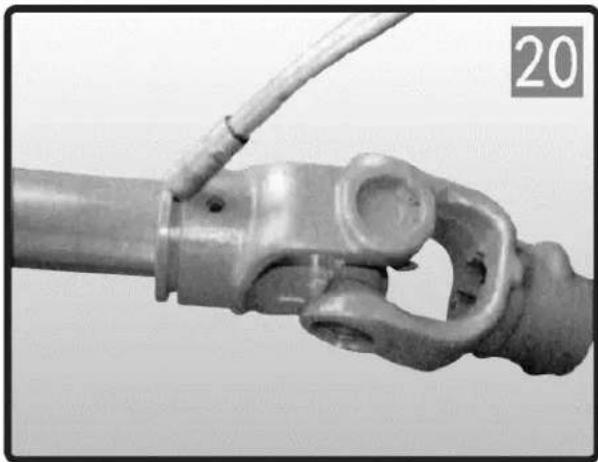

Une lubrification fréquente est nécessaire.

Graissez les pièces de l'arbre de transmission.

Après le nombre d'heures utilisées

Comme indiqué sur le dessin

1. Démontez le tube intérieur du tube extérieur.
2. Prenez un tournevis pour appuyer sur la boucle de l'une à l'autre, puis pour retirer le tube extérieur du capuchon en plastique.

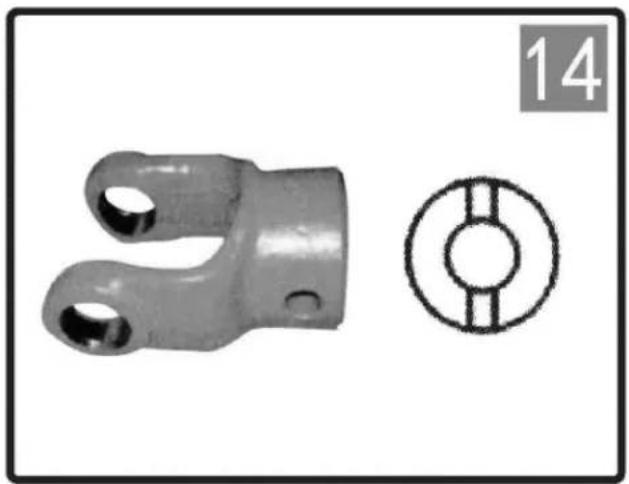

1. Retirez le roulement en nylon de la fente du joug.
2. Répétez les étapes mentionnées ci-dessus pour l'autre côté.

1. Graissez la fente sur le joug.
2. Placez le roulement en nylon dans la fente du joug.

1. Placez le tube intérieur avec le joug dans son

couverture en plastique.

1. Alignez le roulement avec les deux trous sur le

capuchon en plastique puis appuyez dessus.

(Nous ne recommandons pas de modifier nos produits.)

1. Retirez le blindage.
2. Raccourcissez les tubes d'entraînement intérieur et extérieur pour la longueur requise. Raccourcissez

1. Ébavurez les bords du tube d'entraînement avec une lime et nettoyez tous les débris des tubes.

1. Raccourcissez les tubes de protection en plastique un par un en coupant la même longueur qui a été coupée à partir des tubes d'entraînement intérieurs.

1. Graissez le tube d'entraînement interne et remontez le blindage sur l'arbre de transmission.

Vérifiez la longueur de l'arbre de transmission dans les positions minimale et maximale de la machine. Les tubes d'entraînement doivent se chevaucher sur 1/3 de leur longueur pendant les conditions de travail ; les tubes de protection ne doivent jamais se séparer pendant l'utilisation.

Ce dispositif empêche la transmission des charges d'inertie de l'outil au tracteur lors de la décélération ou de l'arrêt de la prise de force. Restez à l'écart de l'outil jusqu'à ce que toutes les pièces aient cessé de bouger. Lubrifier toutes les 50 heures d'utilisation et après stockage.

Ce dispositif interrompt la transmission de puissance lorsque le couple dépasse le réglage. Désengagez immédiatement la prise de force lorsque des bruits de cliquetis se font entendre. Lubrifiez toutes les 50 heures d'utilisation et après stockage.

Ce dispositif interrompt la transmission de puissance en cisaillement un boulon lorsque le couple dépasse le réglage. Remplacez le boulon cisaillé par le même diamètre, la même longueur et la même nuance que l'original. Lubrifiez le SB avec un graisseur au moins une fois par saison et après une période d'inutilisation.

Limiteur de COUPLE à friction FF

Limitez la transmission du couple à la valeur de réglage. Ne modifiez pas la compression du ressort car cela modifierait le réglage de l'appareil.

Le réglage du couple est ajusté en augmentant ou en diminuant la hauteur des ressorts. Pour augmenter/diminuer le couple réglage, serrer/desserrer les huit écrous d'1/4 de tour et vérifier le bon fonctionnement.

Répétez la procédure si nécessaire. Éviter un serrage excessif des boulons de mise en œuvre, le tracteur ou la transmission peut être endommagée.
