| Tipo de producto | Eje de toma de fuerza (TDF) |
| Marca | Wiesenfield |
| Modelo | WIE-PTO-235 |
| Longitud (mín / máx) | 160 cm / 235 cm |
| Peso | 20.76 kg |
| Material | Acero con protección plástica |
| Alimentación | Accionamiento por toma de fuerza del tractor |
| Funciones principales | Transmisión de potencia del tractor al implemento agrícola |
| Dispositivos de seguridad | Protectores rotativos, limitador de par (fricción, perno de cizallamiento, SB) |
| Tipo de limitador de par | Fricción (FF), perno de cizallamiento, SB (desconexión) |
| Lubricación | Cada 50 horas de uso y después del almacenamiento; engrase de las piezas del eje |
| Mantenimiento | Desmontaje de los tubos, reemplazo de los cojinetes de nylon, limpieza y engrase |
| Ajuste de longitud | Acortamiento de los tubos interior/exterior y de los protectores según sea necesario |
| Superposición mínima de los tubos | 1/3 de la longitud durante el uso |
| Instalación | Fijación sólida al tractor y al implemento, acoplamiento del pasador, apriete del collar |
| Seguridad de uso | Detener el motor antes de intervenir; usar equipos de protección |
| Piezas de repuesto | Cojinetes de nylon, pernos de cizallamiento, protectores de plástico |
| Reparabilidad | Reemplazo de los pernos cizallados por las mismas dimensiones; desmontaje posible |
| Almacenamiento | Lubricar después del almacenamiento |
Preguntas frecuentes - WIE-PTO-235 Wiesenfield
Preguntas de los usuarios sobre WIE-PTO-235 Wiesenfield
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Pieza mecánica en formato PDF gratis! Encuentra tus instrucciones WIE-PTO-235 - Wiesenfield y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WIE-PTO-235 de la marca Wiesenfield.
MANUAL DE USUARIO WIE-PTO-235 Wiesenfield
MANUAL DE INSTRUCCIONES
HASZNÁLATI ÚTMUTATÓ
BRUGSANVISNING
KÄYTTÖOHJE
GEBRUIKSAANWIJZING
BRUKSANVISNING
| del parámetro descripción | del parámetro valor | ||
| Nombre del producto | Eje de toma de fuerza | ||
| Modelo | WIE-PTO-235 | WIE-PTO-194 | WIE-PTO-141 |
| Longitud [cm] | 160 / 235 | 127 / 194 | 101 / 141 |
| Peso [kg] | 20.76 | 12.38 | 10.38 |
| Nombre del producto | Eje de toma de fuerza | ||
| Modelo | WIE-PTO-114 | WIE-PTO-95 | WIE-PTO-72 |
| Longitud [mm] | 89 / 114 | 74 / 95 | 61 / 72 |
| Peso [kg] | 8.02 | 5.72 | 13.52 |
No opere la máquina sin el eje de transmisión, el tractor y los protectores del implemento en su lugar. Los protectores del eje de transmisión deben girar libremente en el eje de transmisión.

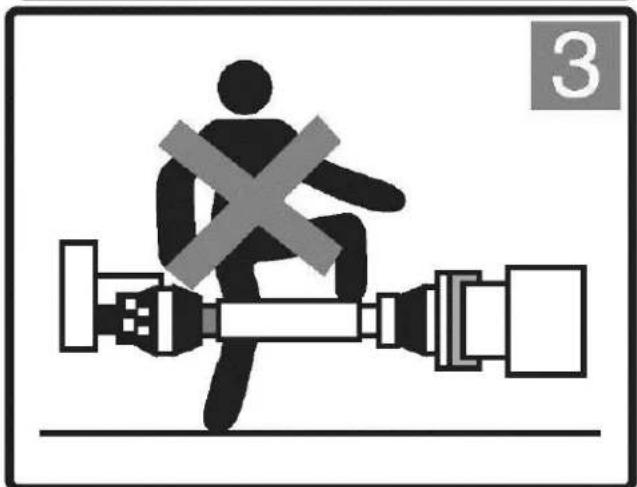

Mantenga a los operadores y transeúntes alejados de todas las partes móviles.
EL CONTACTO CON UN EJE DE TRANSMISIÓN GIRATORIO PUEDE CAUSAR LESIONES GRAVES O LA MUERTE
Todas las piezas giratorias deben estar protegidas.
ES
La línea de transmisión debe estar fijada de forma segura en ambos extremos.
Los protectores deben girar libremente en la línea de transmisión.
Apague el motor del tractor y retire la llave antes de acercarse al implemento o realizar cualquier mantenimiento.
Confirme las longitudes de trabajo mínimas y máximas de los ejes de transmisión.

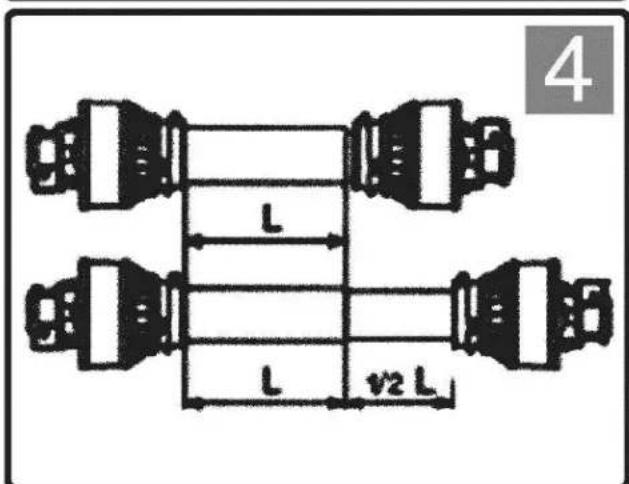

Los tubos telescópicos deben superponerse al menos 1/3 de su longitud durante su uso.
ES

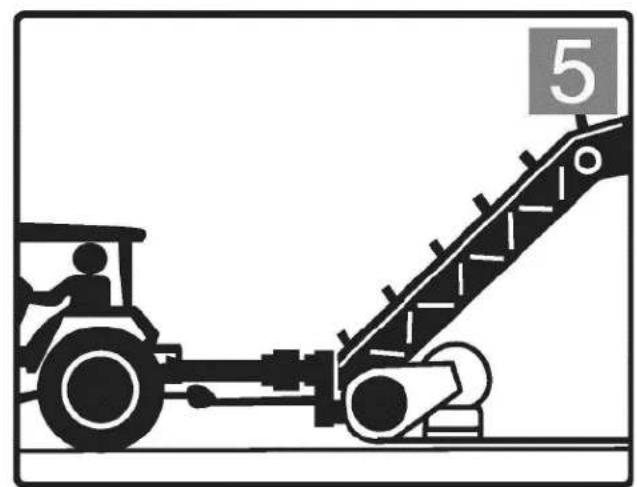

El tractor debe estar enganchado al implemento y posicionado de manera que los ángulos de las uniones sean mínimos e iguales.
Desactive la TDF si los ángulos son demasiado grandes o no son idénticos
ANTES DE INTENTAR REALIZAR CUALQUIER PROCEDIMIENTO DE REPARACIÓN, UTILICE SIEMPRE MATERIALES APROPIADOS, COMO GAFAS DE SEGURIDAD, ZAPATOS Y GUANTES DE SEGURIDAD. NO USE ROPA SUELTA O HOLGADA ALREDEDOR DEL EJE DE LA TDF.
ES
Asegúrese de que la línea de transmisión esté bien conectada al tractor y al implemento antes de operar.
Limpie y engrase la toma de fuerza del tractor y el eje del implemento antes de instalar la línea de transmisión.
ES
Empuje el pasador y deslice el yugo sobre el eje de la toma de fuerza de modo que el pasador enganche en la ranura de la toma de fuerza.
Asegúrese de que el pasador regrese a su posición inicial después de colocarlo en el eje.
Deslice el collar a la posición abierta. Deslice el yugo sobre el eje estriado. Suelte el collar y ajústelo hasta que el yugo esté correctamente fijado al eje.
ES

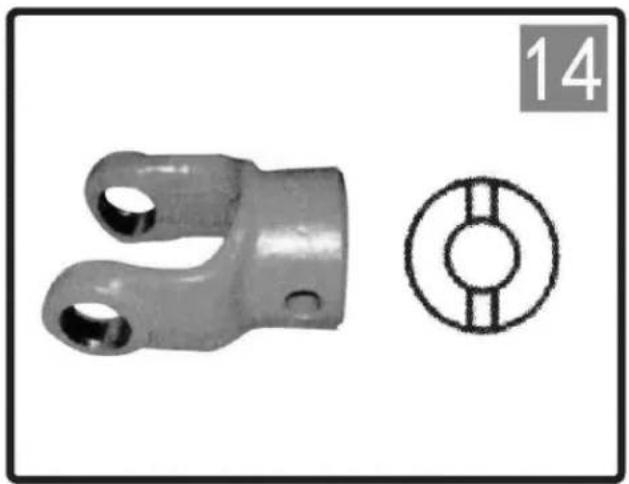

Deslice el yugo sobre la toma de fuerza e inserte el perno.
Deslice el yugo sobre la toma de fuerza e inserte el perno.
ES
Elija la longitud del perno de manera que se minimice la protuberancia.

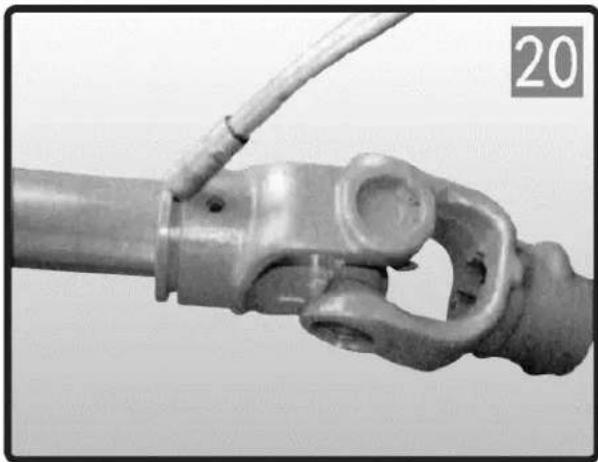

Se requiere lubricación frecuente, engrase las piezas del eje de transmisión
Después del número de horas utilizadas Como se muestra en el dibujo
ES
- Desmontar el tubo interior del exterior.
- Tome un destornillador para presionar la hebilla de una a otra y luego separe el tubo exterior de la tapa de plástico.
- Retire el cojinete de nailon de la ranura del yugo.
- Repita los pasos mencionados anteriormente para el otro lado.
ES
- Engrase la ranura del yugo.
- Coloque el cojinete de nailon en la ranura del yugo.
ES
- Coloque el tubo interior con el yugo en su cubierta de plástico.
- Alinee el rodamiento con los dos orificios de la
tapa de plástico y luego presiónela.
ACORTE DEL EJE DE TRANSMISIÓN
(No recomendamos realizar modificaciones a nuestros productos).
- Retire el blindaje.
- Acorte los tubos de transmisión interior y exterior a
la longitud requerida. Acortar los tubos de transmisión
uno a la vez cortando la misma longitud de Tanto tubos interiores como exteriores.
- Desbarbe los bordes del tubo de transmisión con una lima y limpie todas las limaduras de los tubos.
ES
- Acorte los tubos de protección de plástico uno a la vez. cortando la misma longitud que se cortó de Los tubos de transmisión internos.
- Engrase el tubo de transmisión interno y vuelva a montar la protección en el eje de transmisión.
Verifique la longitud del eje de transmisión en las posiciones mínima y máxima de la máquina. Los tubos de transmisión deben superponerse en 1/3 de su longitud durante las condiciones de trabajo; los tubos de protección nunca deben separarse durante el uso.
ES
Este dispositivo evita la transmisión de cargas inerciales del implemento al tractor durante la desaceleración o parada de la TDF. Manténgase alejado del implemento hasta que todas las partes hayan dejado de moverse. Lubricar cada 50 horas de uso y después del almacenamiento.
LIMITADOR DE PAR TIPO TRINQUETE SA
Este dispositivo interrumpe la transmisión de potencia cuando el par excede el ajuste. Desactive inmediatamente la toma de fuerza cuando escuche ruidos de trinquete. Lubricar cada 50 horas de uso y después del almacenamiento.
LIMITADOR DE TORSIÓN DE PERNO DE CORTE SB
Este dispositivo interrumpe la transmisión de potencia cortando un perno cuando el torque excede el ajuste. Reemplace el perno cortado con el mismo diámetro, longitud y grado que el original. Lubrique el SB con engrasador al menos una vez por temporada y después de un período d desuso.
ES
LIMITADOR DE PAR DE FRICCIÓN FF
Limita la transmisión de par al valor ajustado. No cambie la compresión del resorte ya que esto modificará la configuración del dispositivo. El ajuste del par se realiza aumentando o disminuyendo la altura de los resortes. Para aumentar/disminuir el par
Ajuste y afloje las ocho tuercas 1/4 de vuelta y verifique que funcionen correctamente. Repita el procedimiento si es necesario. Evite apretar excesivamente los tornillos del implemento. Podrían producirse daños en el tractor o en la transmisión.
HU
LIMITADOR DE TORQUE TIPO CATRACA SA
LIMITADOR DE TORQUE DE ATRITO FF
