KÄYTTÖOHJE WOBD-1500Y MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Pöytäjyrsin
Malli	MSW-WOBD-1500Y
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	1500
Nimellisnopeus [rpm]	11500-24000
Kara [mm]	0-40
Pöydän mitat [mm]	610 x 360
Mitat (leveys x syvyys x korkeus) [mm]	1030 x 360 x 310
Paino [kg]	20,6

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

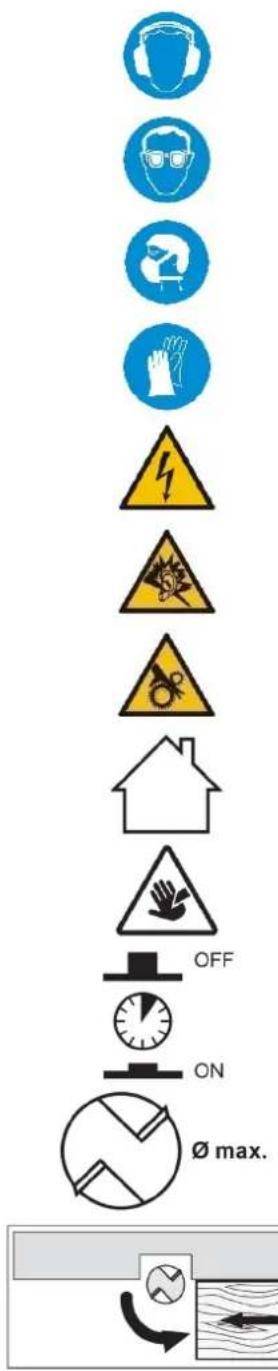

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva. (yleinen varoitusmerkki)

Käytä kuulosuojaimia. Kovalle melulle altistuminen voi johtaa kuulon heikkenemiseen.

Käytä suojalaseja.

Käytä pölynaamaria (hengityssuojain).

Käytä suojakäsineitä

HUOMIO! Sähköiskuvaara!

HUOMIO! Kovan äänen vaara!

HUOMIO! Pyörivät osat, takertumisvaara!

Käytä vain sisätiloissa.

HUOMIO! Terävät, liikkuvat koneen osat! Sormien/raajojen leikkaamisen tai amputoinnin vaara.

Ylikuormituskytkin

Max. leikkurilohkon halkaisija

Huomioi asennussuunta!

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan:

Pöytäjyrsin

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.
c) Älä kosketa laitetta märillä tai kosteilla käsillä.
d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.
f) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
g) Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä.
h) Estä laitteen kastuminen. Sähköiskun vaara!
i) Tarkista ennen ensimmäistä käyttökertaa, että pääjännitetyyppi ja -virta vastaavat tyyppikilvessä ilmoitettuja tietoja.

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
d) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
e) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
f) Tulipalon sattuessa käytä jauhe- tai hiilidioksidi (CO2) -palosammutinta (joka on tarkoitettu käytettäväksi jännitteisissä sähkölaitteissa) sammuttamiseen.
g) Lapset ja asiattomat henkilöt eivät saa mennä työpisteeseen. Häiriötekijät voivat johtaa laitteen hallinnan menettämiseen.
h) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
i) Laite tuottaa käytössä pölyä ja roskaa. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.
j) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
k) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
I) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
m) Pidä laite poissa lasten ja eläinten ulottuvilta.
n) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Konetta saavat käyttää fyysisesti hyväkuntoiset henkilöt, jotka pystyvät käsittelemään konetta turvallisesti, jotka ovat asianmukaisesti koulutettuja, jotka ovat tutustuneet tähän käyttöohjeeseen ja jotka ovat saaneet riittävän työturvallisuuskoulutuksen.
c) Konetta ei ole suunniteltu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäviksi, joilla on rajoitetut henkiset ja aistitoiminnot tai henkilöt, joilla ei ole asianmukaista kokemusta ja/tai tietämystä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai he eivät ole saaneet opastusta koneen käyttöön. kone.
d) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
e) Käytä laitteen kanssa työskennellessäsi tarvittavia henkilökohtaisia suojavarusteita, jotka on määritelty kohdassa 1 "Merkkien selitys". Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
f) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
g) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.
h) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
i) Jos laitteeseen on tarkoitus liittää imu, tarkista kaikki liitännät ja varmista, että ne ovat tiiviit. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.
j) Poista kaikki säätötyökalut tai kiintoavaimet ennen laitteen kytkemistä päälle. Laitteen pyörivään osaan jätetty työkalu tai kiintoavain voi aiheuttaa loukkaantumisvaaran.
k) Käytä silmien, korvien ja hengitysteiden suojaimia.
I) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
m) Älä laita käsiäsi tai muita esineitä laitteen sisälle, kun se on käytössä!

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos "ON/OFF"-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Irrota laite virtalähteestä ennen säätö-, puhdistus- ja huoltotöiden aloittamista. Tällainen ennaltaehkäisevä toimenpide vähentää tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
e) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttökertaa, että laite ei ole vaurioitunut. Tarkista erityisesti laitteen liikkuvat osat halkeamien varalta. Tarkista myös kaikki muut seikat, jotka voisivat aiheuttaa ongelmia laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
f) Laite on pidettävä poissa lasten ulottuvilta.
g) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
h) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
i) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
j) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.
k) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.

I) Älä siirrä, säädä tai käännä laitetta työn aikana.
m) Älä käytä laitetta valvomatta.
n) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
o) Kahta työkappaletta ei saa käsitellä samanaikaisesti.
p) Älä koske liikkuviin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu paineilman syötöstä.
q) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
r) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
s) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
t) Pidä laite kaukana tulen- ja lämmönlähteistä.
u) Älä peitä tuuletusaukkoja!
v) HUOMAA: Jotkut laitteen osat kuumenevat käytön aikana erittäin kuumiksi – palovammavaara!
w) Älä koske liikkuviiin leikkuuelementteihin. Sormien/raajojen leikkaamisen tai amputoinnin vaara

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Käytä ohjeita nes

Jyrsin soveltuu ihanteellisesti puun ja muovin työstämiseen, myös oksien leikkaamiseen, urien leikkaamiseen, syvennysten poistamiseen, käyrien ja logojen kopioimiseen jne. Jyrsintä ei saa käyttää metallin, kiven jne. työstämiseen.

Laitetta saa käyttää vain sille määrättyyn tarkoitukseen. Kaikki muu käyttö katsotaan väärinkäytöksi. Käyttäjä/käyttäjä, ei valmistaja, ovat vastuussa kaikista tämän seurauksena aiheutuneista vahingoista tai vammoista.

Huomaa, että laitteitamme ei ole suunniteltu käytettäväksi kaupallisissa, kaupallisissa tai teollisissa sovelluksissa. Takuumme raukeaa, jos konetta käytetään kaupallisessa, kaupallisessa tai teollisessa liiketoiminnassa tai vastaaviin tarkoituksiin.

Huomio : Lisävarusteen tai lisälaitteen käyttö, jota ei suositella näissä käyttöohjeissa, voi johtaa ruumiinvammoihin.

Tätä tuotetta saa käyttää vain aiottuun tarkoitukseen. Kaikki sovellukset, joita ei ole kuvattu tässä käyttöohjeessa, katsotaan sopimattomaksi käytöksi. Käyttäjä, ei valmistaja, on vastuussa kaikista vahingoista tai vammoista, jotka johtuvat epäasianmukaisesta käytöstä.

• Tue pitkät työkappaleet oikein.
• Pidä pöydän aukot mahdollisimman pieninä leikkuutyökalun kokoon nähden käyttämällä oikeita pöytärenkaita.
• Kapeiden työkappaleiden työstämiseen tulee käyttää lisäapuvälineitä, kuten vaakasuuntaisia puristusvälineitä.
• Älä seiso konetta sateessa.

4. Paketinsisältö

• Avaa pakkaus ja poista laite varovasti.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetustuet (jos saatavilla).
• Tarkista, että toimitus on täydellinen.
• Tarkista laite ja lisävarusteet kuljetusvaurioiden varalta.

- Jos mahdollista, säilytä pakkausta takuuajan umpeutumiseen asti.

HUOMIO!

Laite ja pakkausmateriaalit eivät ole leluja! Lasten ei saa antaa leikkiä muovipussilla, kalvolla ja pienillä osilla!

On olemassa nielemis- ja tukehtumisvaara!

• Muovinen suojakansi (1x)
- suora tappi (1x)
- lukkolohko (2x)
- pultti M6x35 (6x)
- lukitusnuppi, pieni (4x)
- iso litteä aluslevy D6 (8x)
• T-tyypin tukiyksikkö (2x)
- lukitusnuppi, iso (2x)
• U-tyyppinen kiinnitysyksikkö (2x)
- Pitkä levyyksikkö (1x)
- Pieni pöytälevy (1x)
- Pitkä levyn tukijalusta (1x)
- kuusiopultti M6x45 (2x)
- iso litteä aluslevy (4x)
- Mutteri M6 (2x)
- siipimutteri M6 (2x)
- pultti M6x35 (2x)
- pölyportti (1x)
- jiirimittari (1x)

• työpöydän päällinen (1x)
  • Jatkopöytä I (1x)
  • Jatkopöytä II (1x)
• pultti M5x12 (6x)
• pultti M5X15 (8x)
• litteä aluslevy (14x)
  • Liukukappale (2x)
  • vastalevy (2x)
• Suuri jakoavain (1x)
• Pieni jakoavain (1x)
  • Kuusiokoloavain S=5 (1x)
  • Kuusiokoloavain S=4 (1x)
• Käsipyörä (1x)
  • Kansimutteri M8 (1x)
• Istukka 1/2" (1x)
• Istukka 1/4" (1x)
• Pitkä levyn tukijalusta (1x)

• Philips ruuvi + litteä aluslevy + jousialuslevy M5x12 (2x)

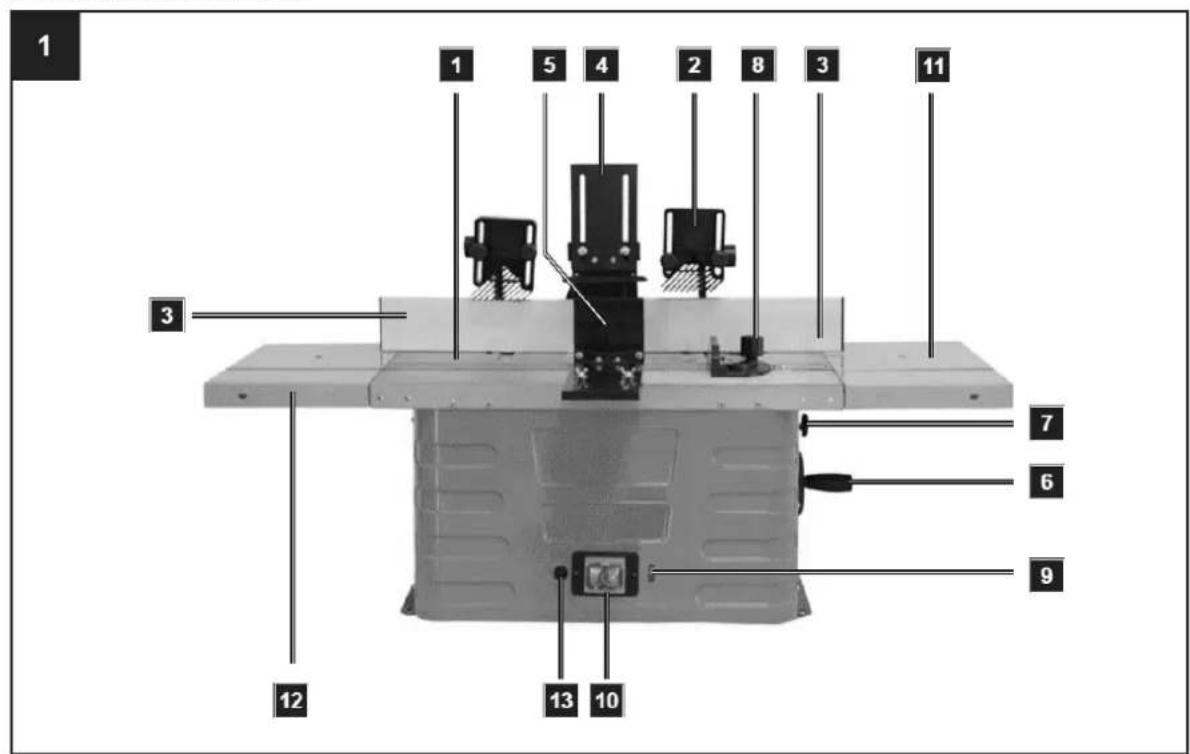

5. Laitteen kuvaus

1 1 5 4 2 8 3 11 3 7 6 9 12 13 10

1 - Työpöytä

2 - Jyrsintäilmoitus
3 - Pysäytyspalkki
4 - Ylempi painepalkki
5 - Sivupaine baari
6 - Korkeuden säätö
7 - Kiristysruuvi
8 - Poikkileikkaava jigi
9 - Nopeuden säätö
10 - Katkaisija
11 - Oikea sivupöydän jatke
12 - Vasen sivupöydän jatke
13 - Ylikuormituskytkin

6. Kokoonpano

Huomio : Irrota virtapistoke ennen minkään säätö- tai huoltotyön tekemistä.

Koneen korjaaminen

Konetta käytettäessä on suositeltavaa kiinnittää se työpöytään neljän reiän avulla

1) Asennuspintaan tulee porata reiät huomioiden pohjassa olevien kahden kiinnitysreiän etäisyys.
2) Jokainen jalka on kiristettävä pulteilla (ei sisälly toimitukseen).
3) Pulttien tulee olla riittävän pitkiä: Ota huomioon sen työpinnan paksuus, johon kone on kiinnitettävä.
4) Käytä aluslevyjä ja ruuvaa työpinta kiinni muttereilla.
5) Työpinnan tulee olla riittävän suuri, jotta laite ei kallistu työn aikana.

Huomio : Tarkista työpinnan lujuus ennen työn aloittamista.

Aidan muovauskomponentit:

A.1 - Alustan pidike

A.2 - Kiinnike

B - Asennusteline

C - Aita 2x

D - Painetanko

E - Poistoliitoskappale

Kiinnitysosat muovaukseen

5 Muovimutterit M6

5 aluslevyä 6 mm

5 vaunun pulttia M6 x 25

Pöydän liite

1 vaunupultti M6 x 20
1 vaunupultti M6 x 40
2 muoviset mutterit M6

2 aluslevyä 6 mm

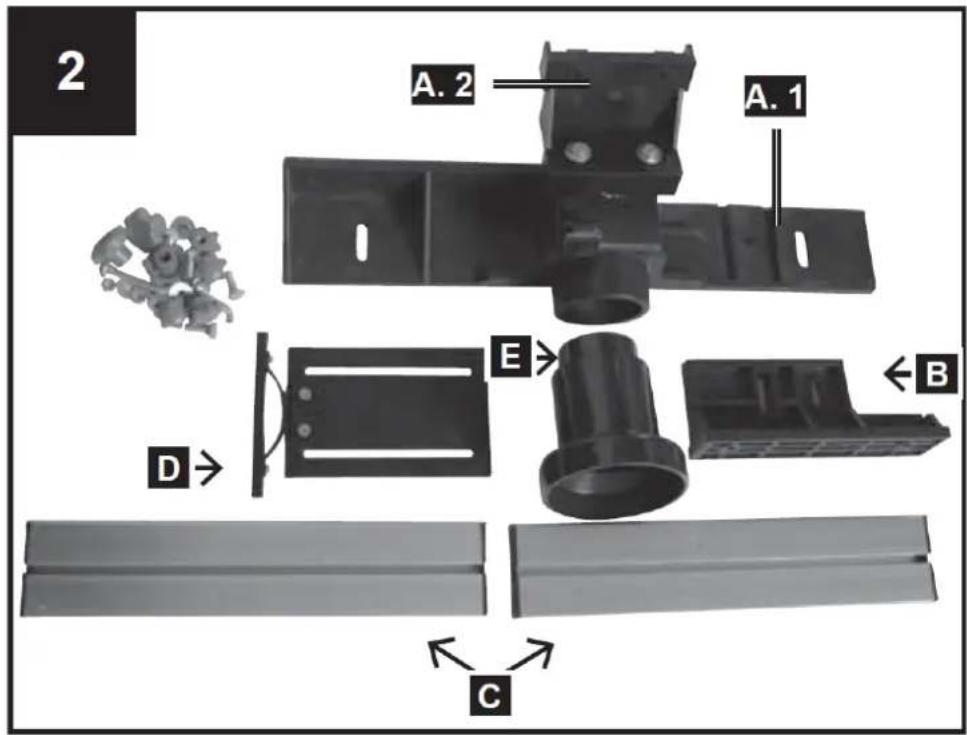

Muoto-aidan asennus, kuva 2-5

Muovausaita on toimitettu pahvilaatikossa purettuna. Ennen työn aloittamista se on koottava ja asennettava työpöydälle.

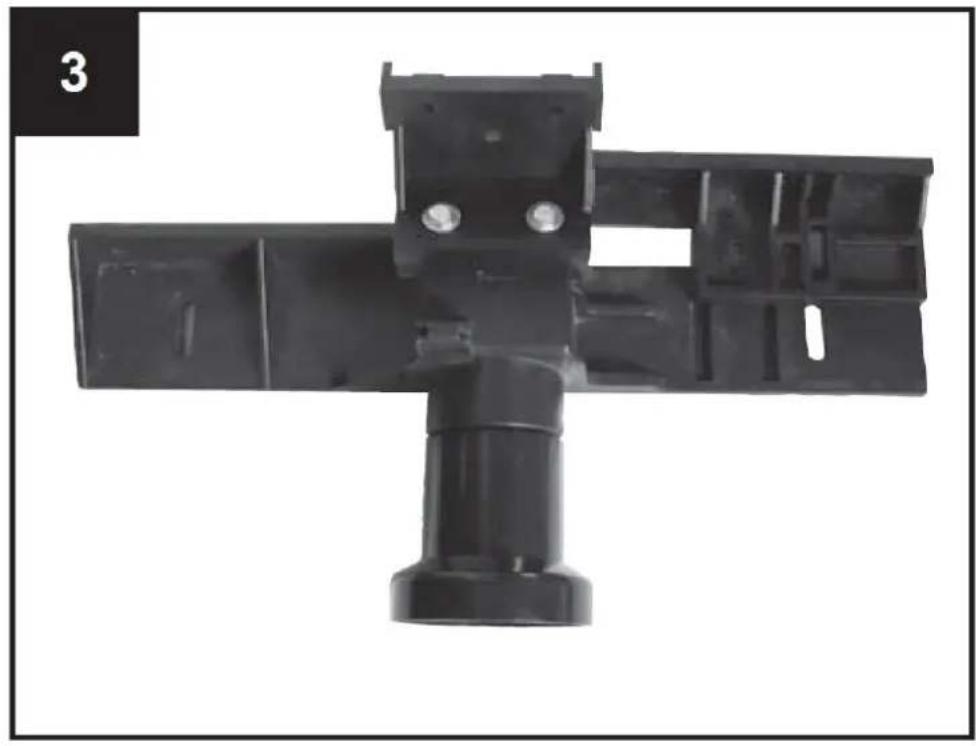

Vaihe 1: Osan A ja B kokoaminen

Työnnä kiinnike (B) alustan pidikkeeseen (A. 1) siihen tarkoitettuun uraan (katso kuva 4). Työnnä nyt vaunupultti M6 x 25 reikään ja ruuvaa kiinni muovinen mutteri aluslevyllä.

Vaihe 2: Pysäytyspalkkien C asennus

Aseta kaksi vaunun pulttia kiinnitysreikiin ja ruuvaa ne sormitiukalle aluslevyllä ja muovisella mutterilla. Työnnä sitten uralla aita vaunun pulttisuojuksiin. Kiristä nyt molemmat muovitulpan mutterit. Suorita sama prosessi aidan toisella puolella. Varmista, että kiinnität aidat (C) oikeaan suuntaan. Tarkista, että aidat (C) ja alustan pidike ja kannatin (A. 1 + A. 2) ovat samalla korkeudella.

Vaihe 3: Asenna paineosa D

Kiinnitä painetanko (D) aitaan 2 vaunupultilla, 2 aluslevyllä ja 2 muovisella mutterilla.

2 A. 2 A. 1 E B D C

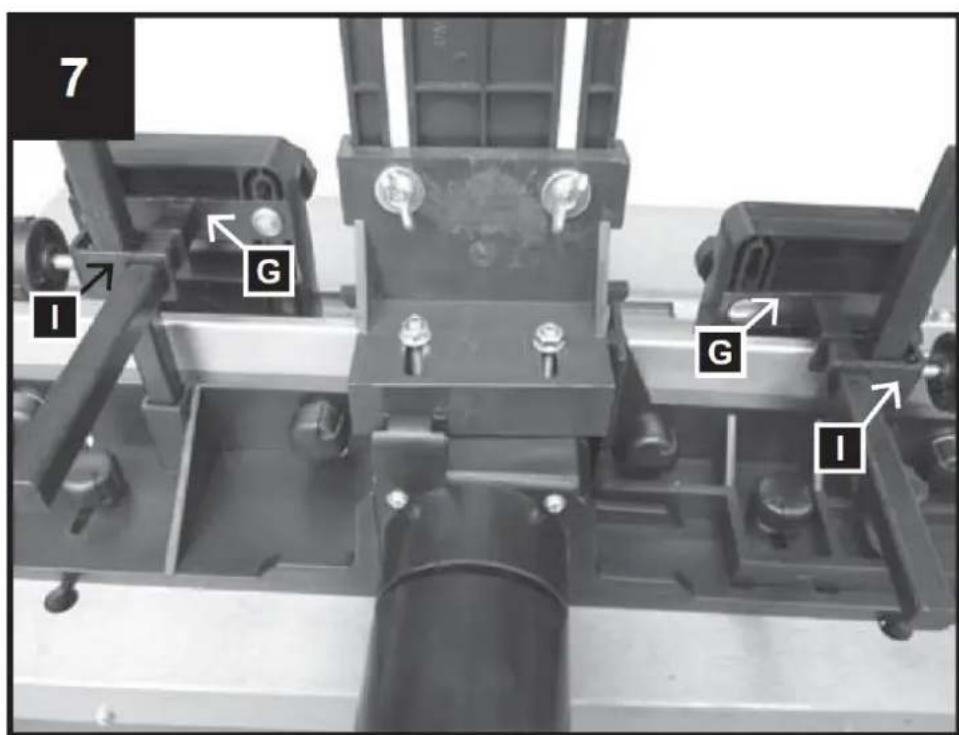

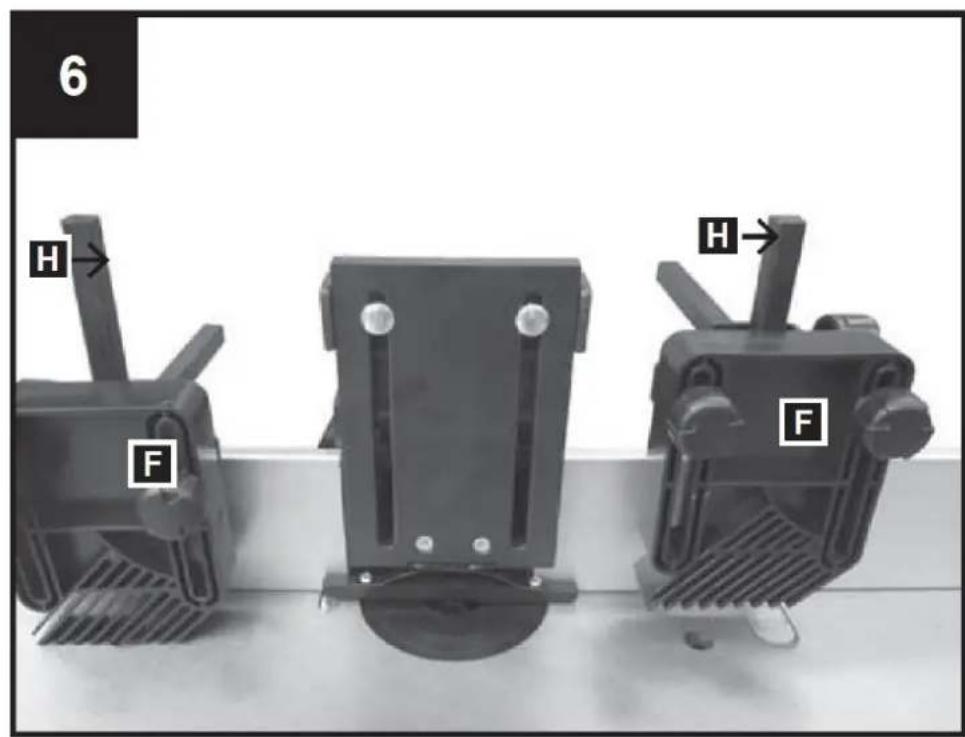

Painelaitteen kiinnikkeet, kuva 6.1 + 6.2

F - Painekehys 2x

G - Neliön muotoinen asennuslevy 2x

H - Neliömäinen pultti 2x

I - Neliömäisen pultin puristin 2x

Painelaitteen kokoaminen:

Aseta 2 nelikulmaista pulttia (H) 2 mukana toimitettuum nelikulmaiseen putkeen ja kiinnitä ne 2 kuusiokoloruuvilla. Kiinnitä 2 puristinta (I) 2 neliömäiseen pulttiin (H) käyttämällä 2 muovikantaruuvia. Työnnä sitten 2 nelikulmaista asennuslevyä (G) 2 puristimen (I) 2 aukon läpi. Kiinnitä lopuksi painekehykset (F) nelikulmaisiin kiinnityslevyihin käyttämällä 4 vaunupulttia, 4 aluslevyä ja 4 muovimutteria.

6 H F H F

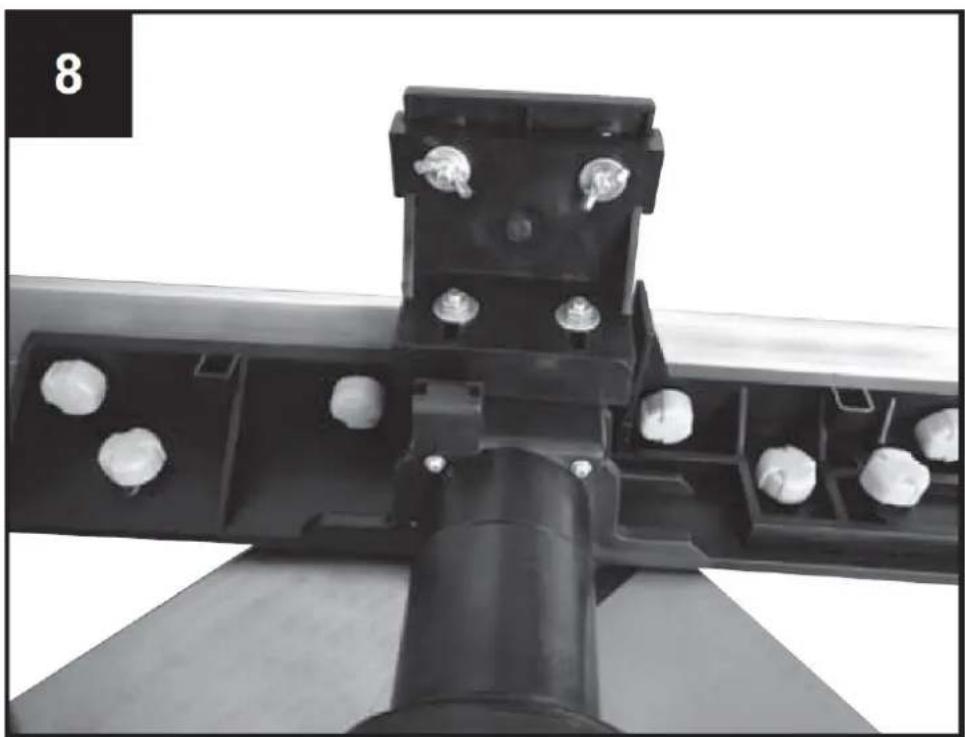

Muotolevyn asennus työpöytään, kuva 8-11

Muotoilun pysäytyskaulus asennetaan seuraavasti:

Kiinnitä 2 muovikantaruuvia muotolevyn uriin aluslevyillä (kuva 9).

Työnnä muovikantaruuvien kärjet pöydän urien aukon läpi (kuva 10).

Aseta muovaussuoja tarpeen mukaan ja kiristä muovisuojuksen mutterit (kuva 11).

1 Takapotkuturva-aita
1 Asennusteline

Takapotkuturva-aidan kiinnitysosat

2 upotettua kantaruuvia M5 x 10
2 aluslevyä 5 mm
2 renkaita 5mm

2 vaunun pulttia M6 x 25
2 aluslevyä 6 mm
2 siipimutteria M6

Paluupotkun turvakaiteen asennus

• Paikanna kaksi reikää koneen etuosan keskeltä.

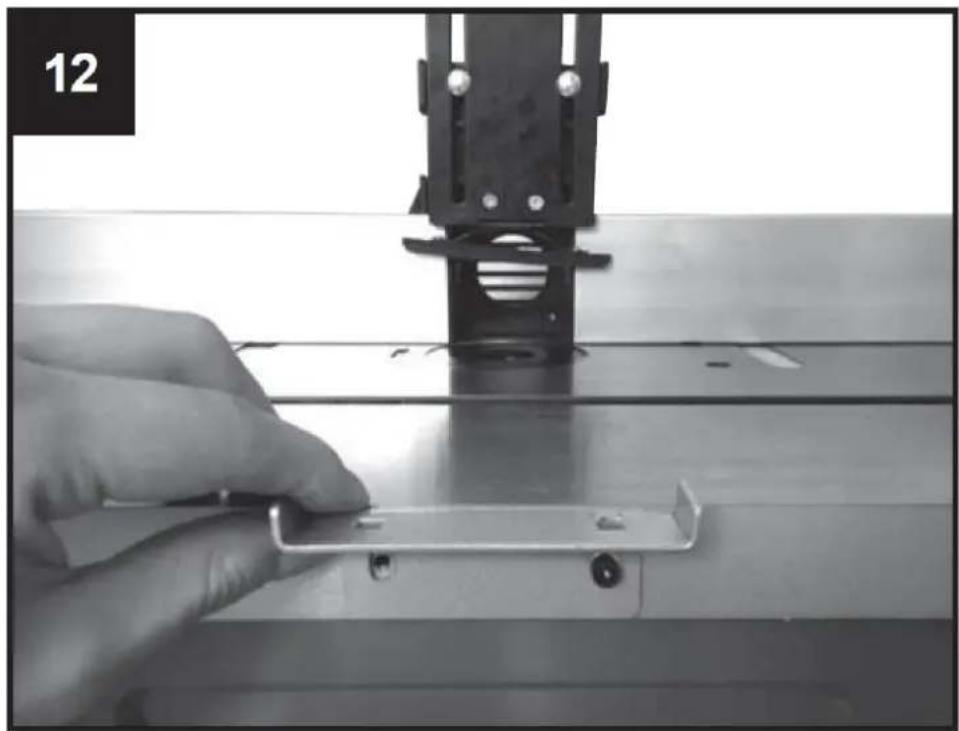

• Kohdista sitten asennusteline kahteen reikään (kuva 12).
• Aseta kaksi pulttia ja niiden aluslevyt reikiin ja kiristä ne sitten tiukasti nelisuuntaisella hylsyavaimella.
• Asenna sen jälkeen aita siten, että se liukuu ja säätyy työkappaleen paksuuteen.
• Kiinnitä säädön jälkeen kahdella pultila (kuva 13).

Säädä tai pienennä karan korkeutta kääntämällä kahvaa (käytetään leikkuuterien korkeuden säätöön) pienentääksesi tai nostaaksesi korkeutta tarpeen mukaan.

Varmista asetus kiristämällä kiristysruuvi (7).

Turvallisuutesi vuoksi useimmissa töissä on erittäin suositeltavaa käyttää leikkuupäätä, jonka korkeus on pienin suhteessa pöytälevyyn.

Pöydän jatkeen kiinnitysosat:

8 kuusiokoloruuvia M5 x 20

6 kuusiokoloruuvia M5 x 12

8 Aluslevyä 5mm, pieni

6 aluslevyä 5mm, iso

8 kuusikulmaista mutteria M5

14 Renkaat 5mm

Pöydän jatkeiden asennus

Pöydän leveysjatkeet suurentavat pöydän pintaa mahdollistaen siten suurempien työkappaleiden käsittelyn ja erikoismuovaustöiden suorittamisen.

Kiinnitä jatkopöytä molemmilta puolilta 4 kuusiokoloruuvilla M5 x 20, 4 aluslevyllä, 4 lukkorenkaalla ja 4 kuusiokolomutterilla M5 ja pöydän etupuolelle kolmella kuusiokoloruuvilla M5 x 20, 3 aluslevyllä ja 3 lukkorenkaalla. Kohdista pöytä ja kiristä kaikki ruuvit.

Pölynpoistoyksikön liitäntä karakoneeseesi

Mukana on liitäntä ulkoiselle pölynpoistoyksikölle tai pölyn ja lastujen poistojärjestelmälle (ei sisälly toimitukseen).

Liu'uta pölynpoistoyksikön imuletku muottiohjaimen takana olevaan imuliitäntäkappaleeseen. Letkuille, joissa on halkaisija. 100 mm, pakkauksessa on kartiomainen sovitin.

7. Käyttöönotto

Huomio: Karajyrsimessä on akseli, joka asetetaan pystysuoraan vaakasuoralle pöydälle. Akseli toimii muottityökalujen, kiekkojen ja muotoiltujen jyrsinten vastaanottamiseen. Karajyrsimellä valmistetaan friisejä, yksinkertaisia tai jakoputkia syvennyksiä, uria, urituksia, profiileja ja vastaprofiileja suorille pinnoille jne.

Karajyrsimessä ei saa missään tapauksessa käyttää halkaisijaltaan suurempia kuin 50 mm leikkuupäitä. Jos tarvitaan suurempia halkaisijoita, suosittelemme työskentelemään useassa vaiheessa ja toistuvaa säätöä käyttämällä korkeussäätönuppia tai aidan askel askeleelta säätämistä.

1. Kiinnitysholkkien asennus ja vaihto yläkaramuotteille (kuvat 16, 13)

• Ennen kuin vaihdat kirstysholkit, vedä koneen virtapistoke pistorasiasta. Valitse leikkuupään halkaisijaa vastaava kirstysholkki.

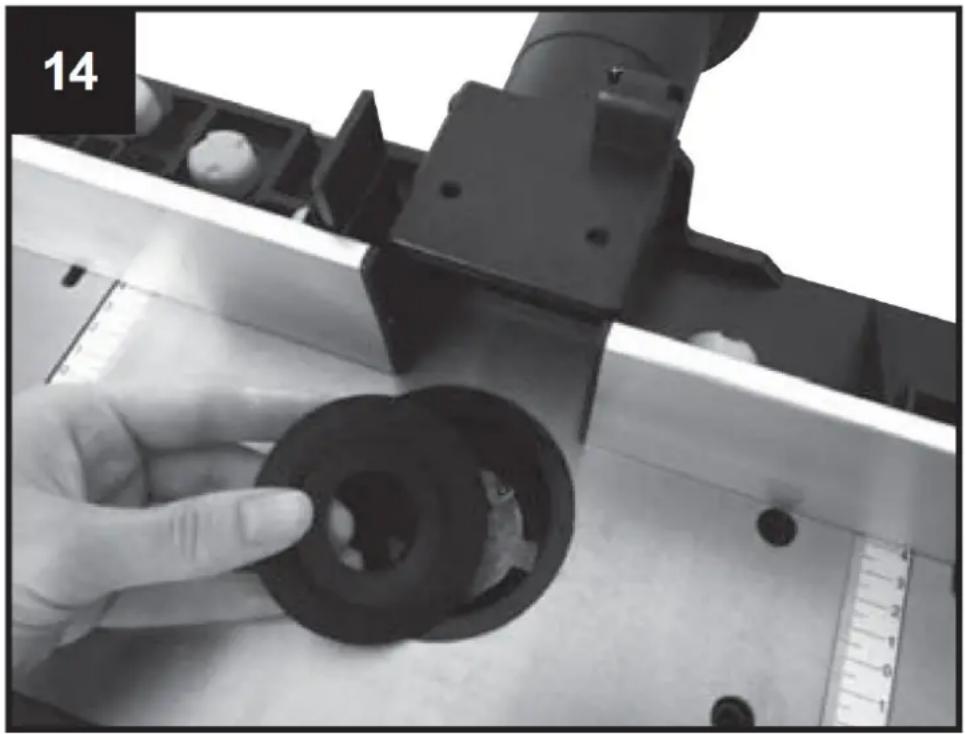

• Irrota supistuskappale pöydän aukosta, kuva 14.
• Lukitse kara karan alaosassa olevalla painikkeella, kuva 16.
• Irrota kiristysholkin turvamutteri mukana toimitetulla avaimella, kuva 15.
• Aseta kiristysholkki mutteriin tai irrota se.
• Kiristä mutteri tiukasti kiinnikkeessä pitäen samalla kara lukittuna. Varmista ennen jokaista koneen käyttöä, että leikkuutyökalu on tiukasti kiinni karan päässä.
• Aseta aukon supistuskappale takaisin alkuperäiseen asentoonsa.
• Säädä aita tarpeen mukaan pöydällä olevan asteikon avulla.
• Liitä pölynpoistoyksikkö. On erittäin suositeltavaa liittää pölynpoistoyksikkö (tai järjestelmä), jotta aukko pysyy vapaana lastuista, jäähdyttää moottoria ja helpottaa työkappaleen syöttöä.
• Kytke kone takaisin verkkovirtaan.

2. Muovausaidan asettaminen

Aidan käyttö on välttämätöntä. Jokainen työ on katsottava erikseen. Jokaisen uuden käytön yhteydessä on varmistettava, että suojukset on asennettu ja säädetty oikein. Jokaista uutta käyttöä varten jokainen aidan painekappale on asetettava uudelleen.

Varmista, että kaikki pultit on kiristetty tiukasti ennen muovauksen aloittamista.

3. Pöytärenkaiden käyttö

Pöytärenkaita tulee käyttää pöydän ja karan välisen etäisyyden minimoimiseksi. Ennen kuin käynnistät koneen, tarkista järjestelmällisesti toimitettujen pöytärenkaiden oikea istuin.

Tarkista, oletko valinnut oikean renkaan vastaavalle leikkuutyökalulle ja sen asennuskorkeuden, jotta työkappaleen kallistumisvaara aukon ohittaessa pienenee. Supistuskappaleen (pöytärenkaan) tulee sulkea leikkuupää niin pitkälle kuin mahdollista.

8. Säädöt

Säädä kierrosten lukumäärä Kuva 17, 20

Koneen nopeuden säädössä on 6 vaihetta.

- Määritä optimaalinen kierrosluku jätemateriaaliin leikatun näytteen avulla.

Huomautus : Oikean kierrosluvun käyttö pidentää poran käyttöikää. Se vaikuttaa myös työkappaleen työstettyyn pintaan.

Säädä kaappi, kuva 18, 19

• Kansi on pysäytettävä työkappaleen ja jyrsintätyökalun kokoon.
• Löysää 2 muovikantaruuvia (b) aidan takana.

Aseta rajoittimet ja painelaitteet siten, että ne varmistavat työkappaleen turvallisen ohjauksen koneen tulo- ja lähtöosassa.

• Työnnä kantta halutun asennon taakse tai eteenpäin. Käytä taulukossa olevaa asteikkoa (c) määrittääksesi etäisyyden ja huomioiksesi porauksen keskipisteen.
• Kiristä 2 muovikantaruuvia (Kuva 19, b) uudelleen takana, jotta aita pysyy tässä asennossa.

Säädä kahva virheiden varalta, kuva 18, 19

• Puuvirhe tarkoittaa, että porasta jäänyt puumateriaali tulee ulos oikealta puolelta materiaalia ohuemmin.
• Vasen aita on säädettävä ohuemman materiaalin mukaan. Se tukee materiaalia ja varmistaa tarkemman leikkauksen. Löysää muovitulpparuuvit, työnnä aita eteen ja kiristä se.

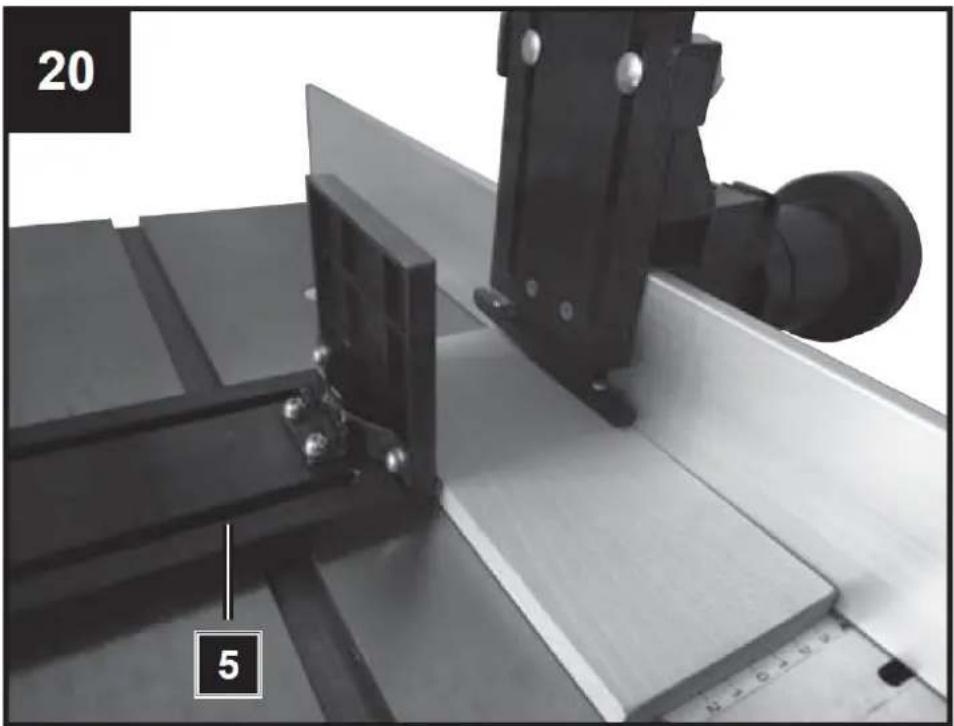

Painerajojen asennus ja säätö, kuva 20

Painerajat (5) on suunniteltu siten, että työkappale pysyy paikallaan ja putoaminen vältetään.

• Aja jyrsin alimpaan asentoon
- Aseta työstettävä työkappale paikoilleen ja paina painetanko kevyesti työkappaleeseen.
- Poista työkappale.
- Aseta jyrsin halutulle korkeudelle (katso: Työsyvyyden säätö).

Säädä poikkileikkausjig, kuva 21

• Liu'uta vaakasuoraan pöytää pitkin poikittaisleikkuria (8) suorittaaksesi puhdistusvirheen ja jiirisahauksen.
• Pysäyttääksesi jigin haluttuun kulmaan, löysää poikkileikkurin lukitusnuppia ja käännä se haluttuun kulmaan.

Kiristä jigin (8) lukitusnuppi uudelleen.

- Tee aina näyteleikkaus jätemateriaalin palasta varmistaaksesi, että asenteet ovat oikeat.

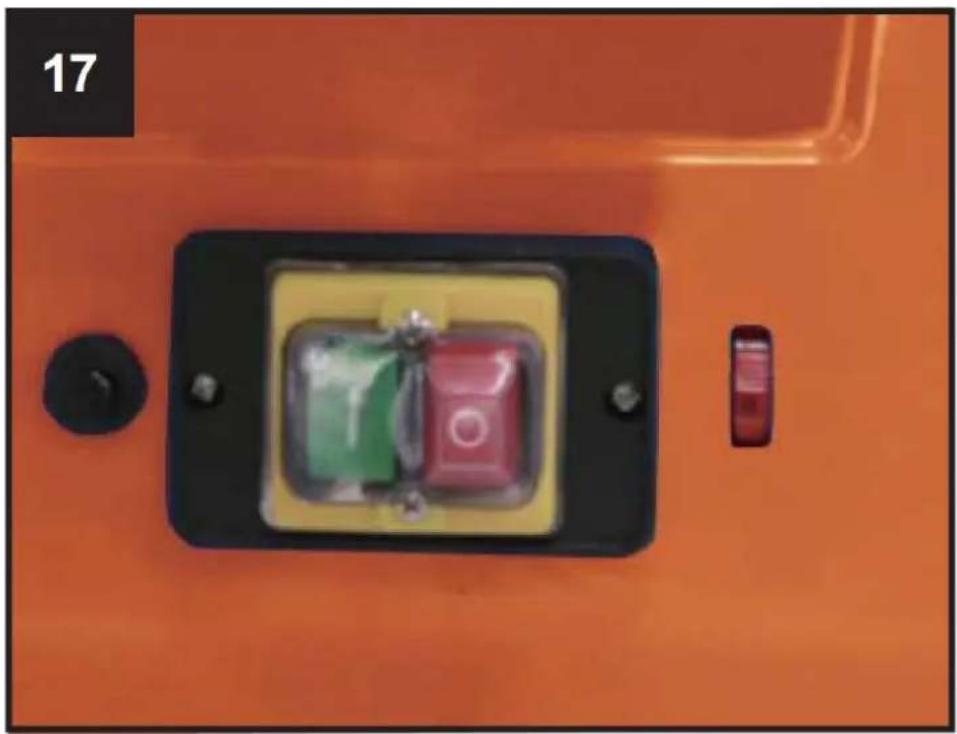

Kytkeminen päälle ja pois päältä

Varmista, että kaikki avaimet ja säätötyökalut ovat kaukana varapöydästä, että asennot on asennettu kokonaan ja kaikki turvasuojukset säilytetään.

"O" – POIS

"Minä" - PÄÄLLÄ

Tämä kone käyttää sähkömagneettista kytkintä optimaalisen turvallisuuden takaamiseksi. Aina kun virta katkeaa, kone pysähtyy välittömästi.

Kone käynnistyy uudelleen painamalla vihreää painiketta uudelleen.

9. Koneen käyttö

• Aseta sopiva jyrsin työkalunpitimeen ja kiinnitä se kiristämällä työkalunpitimen mutteri (kuva 17, kohta 14).
• Asenna ja kiinnitä leikkuuterät.
• Säädä nopeus ja säädä ulostulovaipa siten, että materiaalin leikkaus tuetaan ja poistetun materiaalin kompensointi saavutetaan.
• Kytke kone päälle.
• Varmista, että työkappale on tiukasti painettuna aitaa vasten.
• Työnnä työkappaletta pehmeästi oikealta vasemmalle työkalun kääntösuuntaa vastaan.
• Pidä edelleenlähetysnopeus vakiona. Älä paina liian nopeasti - se hidastaa moottoria liikaa.
• Työkappaleen syöttäminen liian nopeasti johtaa huonoon leikkauslaatuun. On myös olemassa leikkausterien tai moottorin vaurioitumisen vaara.
• Jos työkappaletta syötetään liian hitaasti, työkappaleeseen tulee palavia kohtia.
• Erittäin kovalla puulla ja tärkeillä leikkauksilla voi olla tarpeen työstää asteittain useissa leikkauksissa, kunnes haluttu syvyys on saavutettu.
• Oikea imunopeus riippuu leikkurin koosta, työkappaleen materiaalityypistä ja leikkaussyvyyydestä. On suositeltavaa harjoitella ensin romupuulla oikean imunopeuden ja mittojen selvittämiseksi.
• Sammuta kone painamalla punaista kantta.
• Koneessa on ylikuormituskytkin (13) moottorin suojaamiseksi. Ylikuormituksen sattuessa kone sammuu automaattisesti. Lyhyen ajan kuluttua ylikuormituskytkin (13) voidaan nollata uudelleen.

10. Siivous, huolto

Yleiset huoltotoimenpiteet

• Pyyhi lastut ja pöly pois koneesta ajoittain kankaalla. Pidentääksesi työkalun käyttöikää öljyä pyörivät osat kerran kuukaudessa.
• Älä öljyä moottoria.
• Älä käytä syövyttäviä tuotteita muovia puhdistaessasi.

VAROITUS! Ennen puhdistus-, säätö-, huolto- tai korjaustöitä irrota virtajohto päävirtalähteestä!

Puhdistus

• Pidä kaikki turvalaitteet, tuuletusaukot ja moottorin kotelo mahdollisimman puhtaana liasta ja pölystä. Pyyhi laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella.
• Suosittelemme, että puhdistat laitteen välittömästi aina, kun lopetat sen käytön.
• Puhdista laite säännöllisesti kostealla liinalla ja pehmeällä saippualla. Älä käytä puhdistusaineita tai liuottimia; ne voivat vahingoittaa laitteen muoviosia. Varmista, ettei vettä pääse tunkeutumaan laitteeseen. Veden pääsy sähkötyökaluun lisää sähköiskun vaaraa.
• Sahanpurunpoisto ja/tai pölynpoistoputki tulee puhdistaa säännöllisin väliajoin.
• Älä koskaan suihkuta vettä koneeseen!

Leikkaustyökalu

Hartsi on puhdistettava veitsestä (21), salpasta (22) ja veitsikappaleesta (23) säännöllisin väliajoin.

Puhdista nämä osat sopivalla hartsinpoistoaineella.

Palvelun tiedot

Huomaa, että seuraavat tämän tuotteen osat ovat alttiina normaalille tai luonnolliselle kulumiselle ja että seuraavat osat vaaditaan siksi myös kulutusosina.

Kuluvat osat:* hiiliharjat, höylän terät

* Ei välttämättä sisälly toimitukseen!

11. Varastointi

Säilytä laitteita ja lisävarusteita poissa lasten ulottuvilta pimeässä ja kuivassa paikassa pakkasen yläpuolella. Ihanteellinen säilytyslämpötila on 5-30 °C.

• Säilytä sähkötyökalu alkuperäisessä pakkauksessaan.
• Peitä sähkötyökalu suojataksesi sitä pölyltä ja kosteudelta.
• Säilytä käyttöohje sähkötyökalun kanssa.

12. Sähköliitäntä

VAROITUS! Sähköisku! On olemassa sähköiskun aiheuttama loukkaantumisvaara!

Viallinen kaapeli tai pistoke voi aiheuttaa sähköiskun. Vältä kehon kosketusta maadoitettuihin osiin suojautuaksesi sähköiskuilta.

Käyttö on sallittu vain turvakytkimellä hajavirtaa vastaan (RCD maks. hajavirta 30mA).

Liitä sähkökaapelin pistoke sopivan muotoiseen, jännitteiseen ja taajuiseen pistorasiaan, joka täyttää voimassa olevat määräykset.

Älä vedä huoltokaapelista irrottaaksesi pistokkeen pistorasiasta.

Sähkömoottori on kytketty käyttövalmiin tilaan. Kytkentä vastaa asiaankuuluvia VDE- ja DINmääräyksiä.

Asiakkaan työpaikan verkkoliitännän ja käytettävän jatkojohdon tulee olla näiden määräysten mukaisia.

Tärkeää tietoa

Ylikuormituksen sattuessa moottori sammuu itsestään. Jäähdytyksen jälkeen (aika vaihtelee) moottori voidaan käynnistää uudelleen.

Vialliset sähköliitäntäjohdot

Eristysvaurioita esiintyy usein sähköliitännöissä.

Syitä ovat:

• Liitäntäjohtojen painejäljet kulkevat ikkunoiden tai ovien halkeamien läpi.
• Taitoksia, jotka johtuvat liitäntäjohtojen väärästä kiinnityksestä.
• Viiltoja, jotka johtuvat liitäntäjohdon risteyksestä.
• Eristysvauriot, jotka johtuvat liitäntäjohdon repeytymisestä pistorasiasta.
• Halkeamia eristeen ikääntymisestä.

Tällaisia viallisia sähköliitäntöjä ei saa käyttää, ja ne ovat erittäin vaarallisia eristysvaurion vuoksi.

Tarkista säännöllisesti sähköliitäntäjohdot vaurioiden varalta. Varmista, että liitäntäjohtoa ei ole liitetty verkkovirtaan, kun tarkistat sen. Sähköisten liitäntäjohtojen tulee vastata asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitäntäjohtoja, joiden koodi on H05VV-F.

Tyyppimerkintä on painettava liitäntäjohtoon määräyksen mukaan.

AC moottori

• Syöttöjännitteen tulee olla 230 voltia \~ / 50 Hz.
• Enintään 25 m pitkien jatkojohtojen poikkileikkauksen tulee olla 1,5 mm ^2 , pituus > 25 m / 2,5 mm ^2 . Sähkölaitteiden liitännät ja korjaukset saa suorittaa vain pätevä sähköasentaja.

Anna seuraavat tiedot, jos sinulla on kysyttävää:

• Virran tyyppi
• Konetyypin tarratiedot
• Tiedot päätarrassa

13. Ongelmien ratkaisminen

Näiden häiriöiden syiden määrittäminen ja poistaminen vaatii aina korostettua huomiota ja varovaisuutta. Vedä verkkopistoke!

Seuraavassa on lueteltu joitakin yleisimpiä häiriöitä ja niiden syitä. Jos et pysty korjaamaan vikoja ja virheitä koneella, ota yhteyttä myyjään.

Häiriö	Todennäköinen syy	auta
Konetta ei voi kytkeä päälle	Verkkojännitettä ei ole saatavilla.Hiiliharjan johtimet kuluneet.	OhjausjännitesyöttöTuo kone huoltokeskukseen
Kone sammuu itsenäisesti tyhjäkäynnin aikana	Sähkökatko	Ohjaa Net-lateral esisulakeKone ei käynnisty automaattisesti uudelleen asennetun alijännitesuojantakia, vaan se on kytkettävä uudelleen päälle jännityksen palautumisen jälkeen.
Kone jää seisomaan työskentelyn aikana	Ylikuormitussuojan vastetylsistä mittareista tai liian suuresta syöttöliikkeestä ja/tai lastun paksuudesta	Ennen kuin jatkat vaihtomittauslaitteiden käyttöä ja/tai odota moottorin jäähtymistä.
Kierrosten määrä laskee hoidon aikana	Liian suuri sirpaleiden hyväksyminenLiian suuri syöttöliikeJyrsin tylsä	Vähennä Splinterin hyväksyntääPienennä syöttönopeuttaVaihda jyrsin
Huolimaton jyrsintäkuva	Jyrsin tylsäEpätasainen syöttöliike	Vaihda jyrsinTyöskentele jatkuvalla paineella ja pienemmällä syöttöliikkeellä
Sirpaleiden poisto tukkeutuu (ilman pakokaasua)	Liian suuri sirpaleiden hyväksyminenJyrsin tylsäLiian märkä puu	Vähennä Splinterin hyväksyntääVaihtojyrsin
