BRUKSANVISNING WOBD-1500Y MSW

Bær støvmaske (beskyttelse af luftvejene).

- Sluk for maskinen ved at trykke på det røde dæksel.

10. Rengøring, vedligeholdelse

Generelle vedligeholdelsesforanstaltninger

Bemærk venligst, at følgende dele af dette produkt er udsat for normal eller naturlig slitage, og at følgende dele derfor også skal bruges som forbrugsstoffer.

Sliddele:* kulbørster, høvlblade

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Bordfres
Modell	MSW-WOBD-1500Y
Nominell spenning [V~] / frekvens [Hz]	230 / 50
Nominell effekt [W]	1500
Nominell hastighet [rpm]	11500-24000
Spindel [mm]	0-40
Borddimensjoner [mm]	610 x 360
Dimensjoner (bredde x dybde x høyde) [mm]	1030 x 360 x 310
Vekt [kg]	20.6

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt advarselsskilt)

Bruk hørselsvern. Eksponering for kraftig støy kan føre til hørselstap.

Bruk vernebriller.

Bruk støvmaske (beskyttelse av luftveiene).

Bruk vernehansker.

OBS! Advarsel om elektrisk støt!

OBS! Advarsel om høy lyd!

OBS! Roterende deler, fare for sammenfiltring!

Skal kun brukes innendørs.

OBS! Skarpe, bevegelige maskindeler! Fare for å kutte eller amputere fingre/lemmer.

Overbelastningsbryter

Maks. kutterblokkdiameter

Vær oppmerksom på innføringsretningen!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Bordfres

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.
c) Ikke ta på enheten med väte eller fuktige hender.
d) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.
e) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
f) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.
g) Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker.
h) Unngå at enheten blir våt. Fare for elektrisk støt!
i) Før første gangs bruk, kontroller om hovedspenningstypen og strømmen samsvarer med de angitte dataene på typeskiltet.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.
d) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
e) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
f) I tilfelle brann, bruk et brannslukningsapparat med pulver eller karbondioksid (CO2) (et som er beregnet på bruk på strømførende elektriske enheter) for å slukke det.
g) Det er forbudt for barn og uvedkommende å oppholde seg på arbeidsplassen. En distraksjon kan føre til at du mister kontrollen over enheten.
h) Bruk apparatet i et godt ventilert rom.
i) Apparatet produserer støv og rusk under drift. Det er viktig å beskytte tilskuere mot skadevirkningene.
j) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
k) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
I) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
m) Hold enheten borte fra barn og dyr.
n) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere når du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet när du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Maskinen kan betjenes av fysisk skikkete personer som er i stand til å håndtere maskinen, som har fått nødvendig opplæring, som har lest denne bruksanvisningen og som har fått opplæring i helse og sikkerhet på arbeidsplassen.
c) Maskinen er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har mottatt instruksjoner om hvordan de skal betjene maskinen. maskin.
d) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
e) Bruk det personlige verneutstyret som kreves for å arbeide med enheten, som angitt i avsnitt 1 "Forklaring". Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
f) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
g) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
h) Ikke bruk løse klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt här kan sette seg fast i bevegelige deler.
i) Hvis suget skal kobles til enheten, må du kontrollere alle tilkoblinger og sørge for at de er tette. Bruk av et avstøvingssystem kan redusere risikoen forbundet med støv.
j) Fjern alle justeringsverktøy og skiftenøkler før du slår på apparatet. Et verktøy eller en nøkkel som blir sittende igjen i den roterende delen av apparatet kan forårsake personskader.
k) Bruk øye-, øre- og åndedrettsvern.
I) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
m) Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk!

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis "ON/OFF"-bryteren ikke fungerer som den skal (ikke slår enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Et slikt forebyggende tiltak reduserer risikoen for utilsiktet aktivering.
d) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
e) Hold enheten i perfekt teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
f) Oppbevar enheten utilgjengelig for barn.
g) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
h) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
i) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
j) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten.
k) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.
I) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
m) Ikke la apparatet være uten tilsyn når det er i bruk.
n) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
o) Ikke arbeid på to arbeidsstykker samtidig.

p) Berør ikke bevegelige deler eller tilbehør med mindre enheten er koblet fra trykkluftforsyningen.
q) Ikke dekk til luftinntaket og -utløpet.
r) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.
s) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
t) Hold produktet borte fra ild og varmekilder.
u) Ventilasjonsåpningene må ikke tildekkes!
v) MERK: Under drift blir enkelte deler av enheten svært varme – fare for skålding!
w) Ikke berør de bevegelige skjæreelementene. Fare for å kutte eller amputere fingre/lemmer

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Bruk guideli nes

Fresen er ideell for maskinering av tre og plast og også for å kutte ut knuter, kutte spor, fjerne utsparinger, kopiere kurver og logoer, etc. Fresen må ikke brukes til maskinering av metall, stein osv.

Utstyret skal kun brukes til det foreskrevne formålet. Enhver annen bruk anses å være et tilfelle av misbruk. Brukeren/operatøren og ikke produsenten vil være ansvarlig for eventuelle skader eller skader av noe slag forårsaket som følge av dette.

Vær oppmerksom på at utstyret vårt ikke er designet for bruk i kommersielle, handelsmessige eller industrielle applikasjoner. Vår garanti vil bli ugyldig hvis maskinen brukes i kommersielle, handelsmessige eller industrielle virksomheter eller til tilsvarende formål.

OBS : Bruk av tilbehør eller tilbehør som ikke er anbefalt i denne bruksanvisningen kan føre til kroppsskader.

Dette produktet kan kun brukes til det tiltenkte formålet. Enhver bruk som ikke er beskrevet i denne bruksanvisningen, anses som upassende bruk. Operatøren, og ikke produsenten, er ansvarlig for alle skader eller personskader som følge av upassende bruk.

• Støtt lange arbeidsstykker riktig.
• Hold bordåpningene så små som mulig med hensyn til størrelsen på skjæreverktøyet ved å bruke de riktige bordringene.
• Ytterligere hjelpemidler, som horisontale trykkmidler, skal brukes ved arbeid på smale arbeidsstykker.
• Ikke la maskinen stå i regn.

4. Pakkeinnhold

• Åpne emballasjen og fjern enheten forsiktig.
• Fjern emballasjematerialet samt emballasje og transportavstivning (hvis tilgjengelig).
• Kontroller at leveransen er komplett.
• Kontroller enheten og tilbehørsdelene for transportskader.
• Oppbevar om mulig emballasjen til garantiperioden er utløpt.

Enheten og emballasjen er ikke leker! Barn må ikke få leke med plastposer, film og smådeler! Det er fare for svelging og kvelning!

• Beskyttelsesdeksel i plast (1x)
• rett pinne (1x)
• läseblokk (2x)
• bolt M6x35 (6x)
• läseknapp, liten (4x)
  • stor flat skive D6 (8x)
  • T-type støttesystem (2x)
• läseknapp, stor (2x)
  • U-type festeenhet (2x)
  • Lang plateenhet (1x)
• Liten plateenhet (1x)
  • Lang platestøttesokkel (1x)
  • sekskantbolt M6x45 (2x)
• stor flat skive (4x)
• Mutter M6 (2x)
  • vingemutter M6 (2x)
• bolt M6x35 (2x)
• støvport (1x)

• gjæringsmåling (1x)

• arbeidsbordtrekk (1x)
  • Utvidelsesbord I (1x)
  • Utvidelsesbord II (1x)

• bolt M5x12 (6x)
• bolt M5X15 (8x)
• flat skive (14x)
• Skyveblokk (2x)
• slagplate (2x)
• Stor skiftenøkkel (1x)
• Liten skiftenøkkel (1x)
  • Sekskantnøkkel S=5 (1x)
• Sekskantnøkkel S=4 (1x)
  • Händhjul (1x)
  • Kappemutter M8 (1x)
• Chuck 1/2" (1x)
• Chuck 1/4" (1x)
  • Lang platestøttesokkel (1x)
  • Philips skrue+flatskive+fjærskive M5x12 (2x)

5. Beskrivelse av enheten

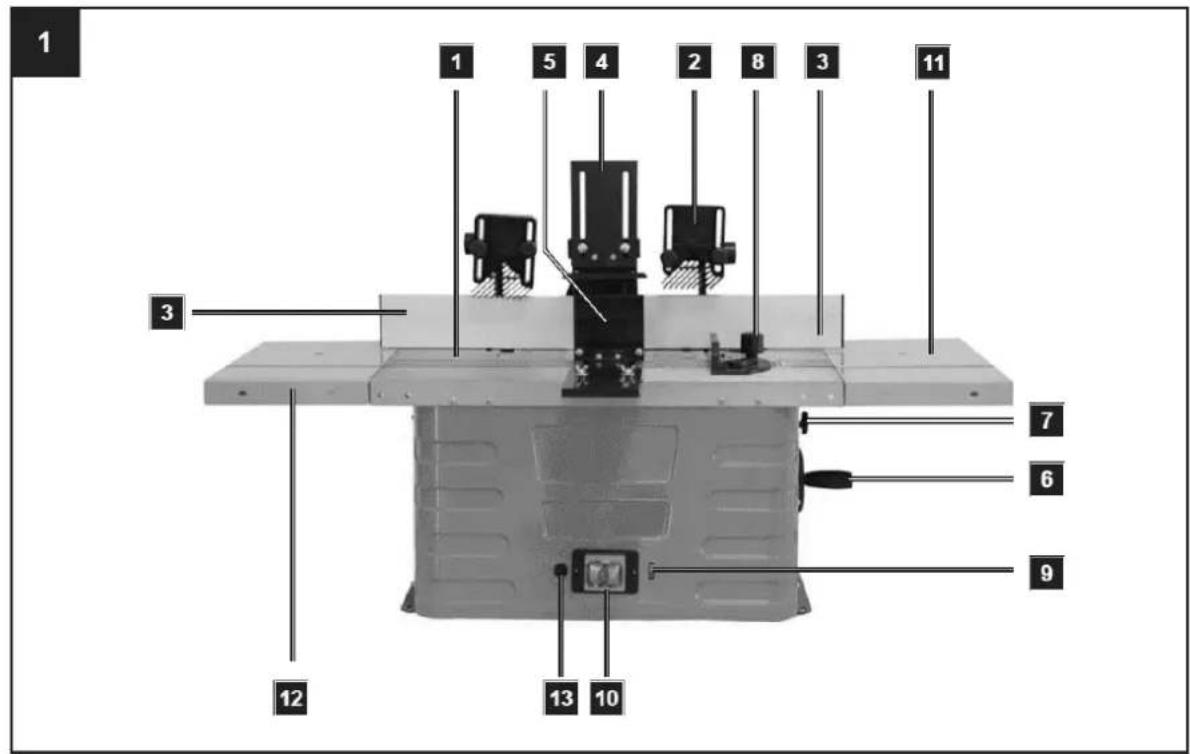

1 1 5 4 2 8 3 11 3 7 6 9 12 13 10

1 - Arbeidsbord
2 - Fresevarsel
3 - Stoppstang
4 - ∅vre trykkstang
5 - Sidetrykk bar

NO

6 - Høydejustering
7 - Klemskrue
8 - Tverrskjærende jigg
9 - Hastighetsjustering
10 - Strømbryter
11 - Høyre sidebordforlengelse
12 - Venstre sidebordforlengelse
13 - Overbelastningsbryter

6. montering

OBS : Trekk ut støpselet før du utfører innstillings- eller vedlikeholdsarbeid.

Feste maskinen

Ved bruk av maskinen anbefales det å feste den til en arbeidsbenk ved hjelp av de fire hullene

1) Det må bores hull i monteringsoverflaten, med tanke på avstanden mellom de to festehullene i sokkelen.
2) Hvert ben skal strammes med bolter (følger ikke med).
3) Boltene må være tilstrekkelig lange: Ta hensyn til tykkelsen på arbeidsflaten som maskinen skal festes på.
4) Bruk skivene og skru på arbeidsflaten med mutterne.
5) Arbeidsflaten må være tilstrekkelig stor for å hindre at enheten tipper under arbeid.

OBS : Kontroller arbeidsflatens soliditet før du starter arbeidet.

Støpegjerdekomponenter:

A.1 - Baseholder
A.2 - Brakett
B - Monteringsbrakett
C - Gjerde 2x
D - Trykkstang
E - Avsug koblingsstykke

Festedeler for formgjerde

5 plastkapselmuttere M6
5 skiver 6mm
5 vognbolter M6 x 25

Bordfeste

1 vognbolt M6 x 20
1 vognbolt M6 x 40
2 plastkapselmuttere M6
2 skiver 6mm

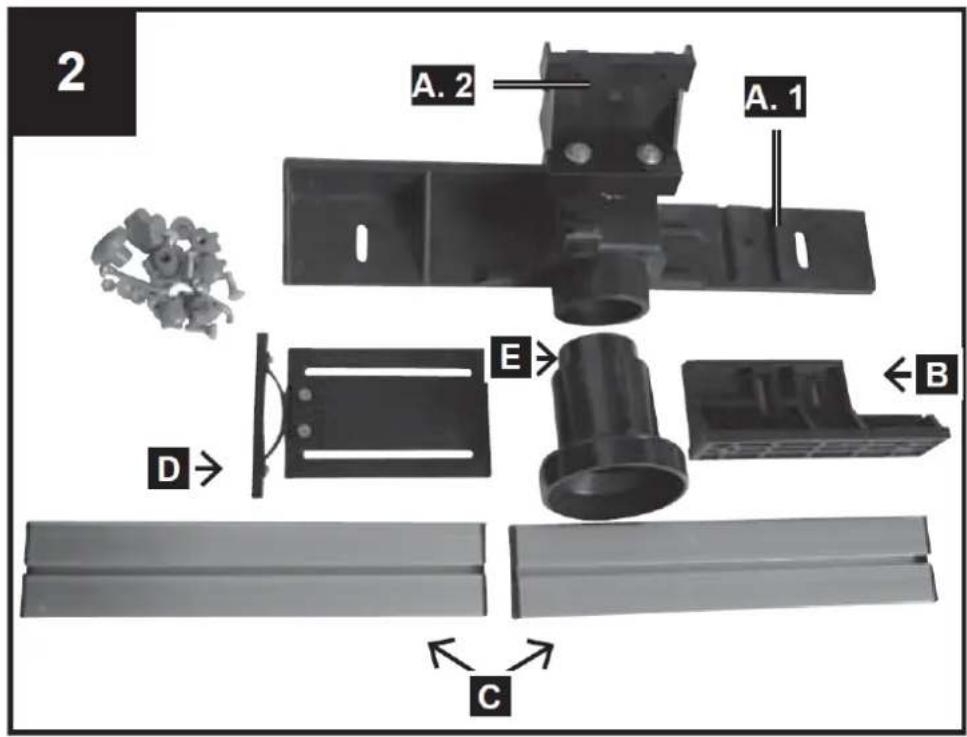

Montering av listgjerde, Fig. 2–5

Støpegjerdet har blitt sendt i kartongen demontert. Før arbeidet påbegynnes, må det monteres og monteres på arbeidsbordet.

Trinn 1: Montering av del A og B

Skyv festet (B) på baseholderen (A. 1) i sporet som følger med (se fig. 4). Sett nå en vognbolt M6 x 25 inn i hullet og skru på en plastdekselmutter med en skive.

Trinn 2: Montering av stoppstengene C

Sett to vognbolter inn i festehullene og skru dem til fingerstram med en skive og en plastdekselmutter. Deretter, med sporet, skyv gjerdet inn på vognbolthettene. Stram nå begge plastdekselmutrene. Utfør samme prosess på den andre siden av gjerdet. Pass på at du fester gjerdene (C) i riktig retning. Kontroller at gjerdene (C) og sokkelholderen og braketten (A. 1 + A. 2) er i samme høyde.

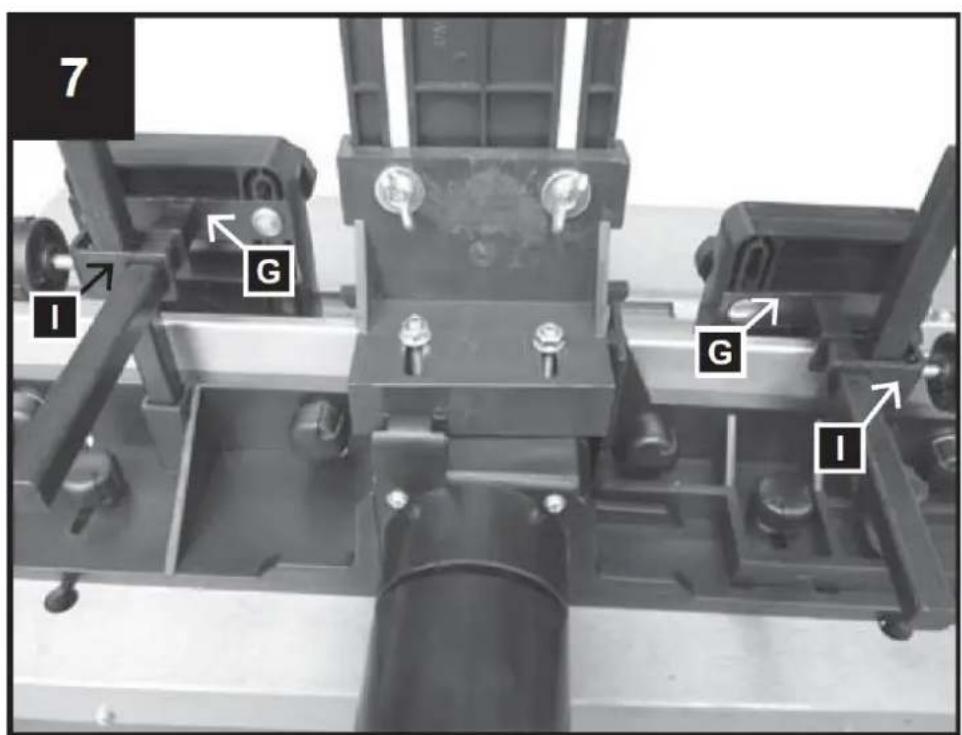

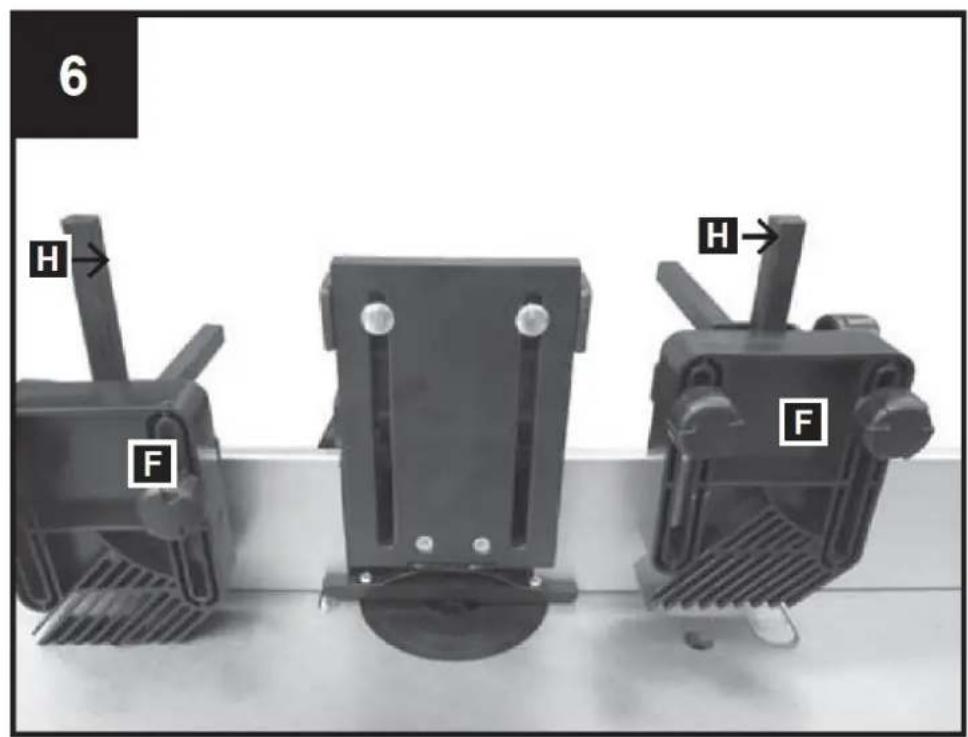

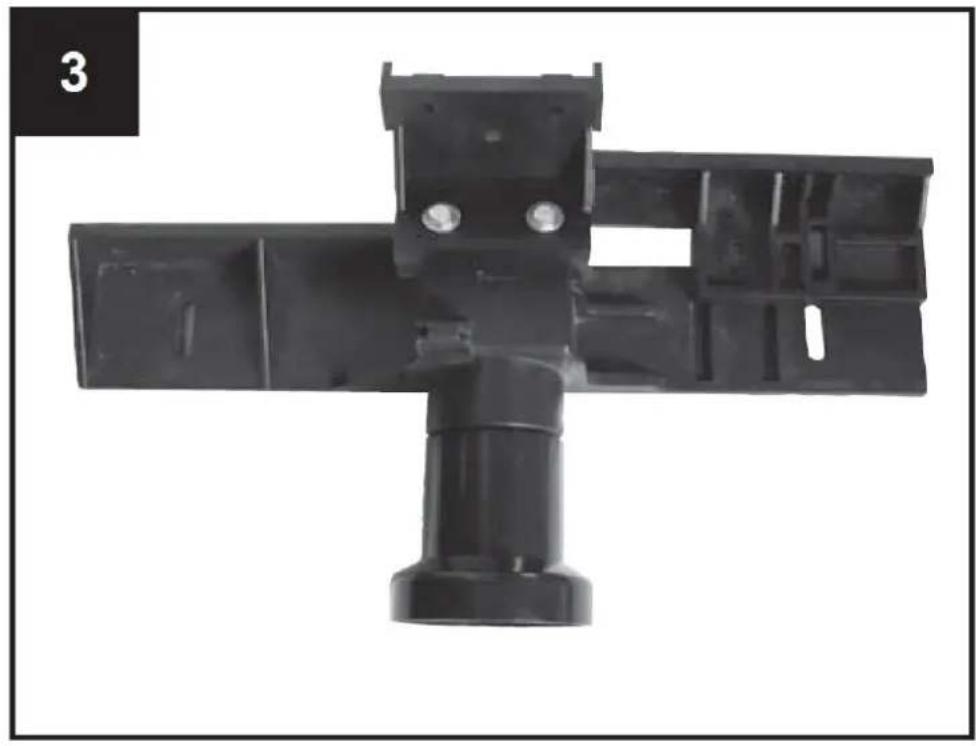

Trinn 3: Montering av trykkdel D

Fest trykkstangen (D) til gjerdet med 2 vognbolter, 2 skiver og 2 plastkapselmuttere.

2 A. 2 A. 1 E D ← B C

Sett inn de 2 firkantede boltene (H) i de 2 firkantrørene som følger med og fest dem med de 2 unbrakonskruene. Fest de 2 klemmene (I) på de 2 firkantede boltene (H) ved hjelp av de 2 plastskruene. Skyv deretter de 2 firkantede monteringsplatene (G) gjennom de 2 åpningene til de 2 klemmene (I). Til slutt fester du trykkrammene (F) til de firkantede monteringsplatene ved hjelp av de 4 vognboltene, de 4 skivene og de 4 plastmutterne.

6 H F H→ F

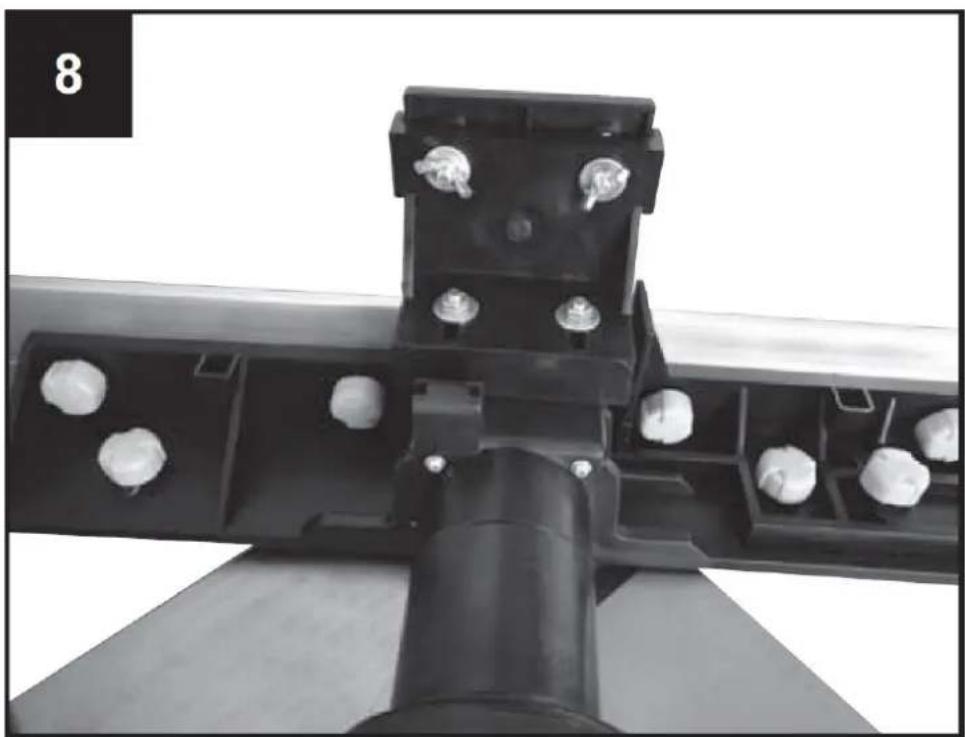

Montering av støpegjerdet på arbeidsbordet, fig. 8–11

Installasjonen av formingsstoppkragen gjøres som følger:

Fest de 2 plastskruene til sporene i formgjerdet ved hjelp av skivene (fig. 9).

Sett toppen av plastskruene gjennom åpningen i bordsporene (fig. 10).

Plasser støpegjerdet etter behov og stram plastdekselmutrene (fig. 11).

Festedeler for tilbakeslagssikringsgjerde

Montering av retursparksikringsgjerdet

• Finn de to hullene i midten av maskinens front.

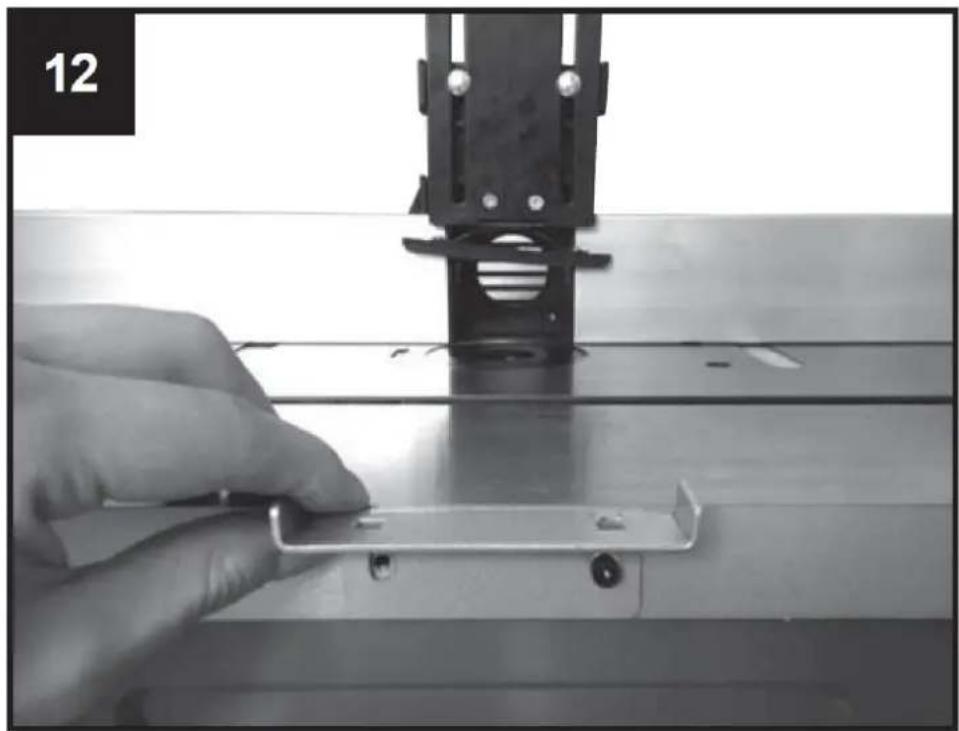

• Juster deretter monteringsbraketten til de to hullene (fig. 12).
• Sett de to boltene og deres skiver inn i hullene, og stram dem deretter godt med en fireveis pipenøkkel.
• Installer deretter gjerdet på en slik måte at det kan gli og tilpasses tykkelsen på arbeidsstykket.
• Etter innstilling festes den ved hjelp av de to boltene (fig. 13).

Tilpasning av arbeidsdybden

For å stille inn eller redusere spindelhøyden, drei håndtaket (tjener for høydejustering av skjæreknivene) for å redusere eller øke høyden etter behov.

Sikre innstillingen ved å stramme til klemskruen (7).

For din sikkerhet, med de fleste jobber anbefales det sterkt å bruke kutterhodet med den minste høyden i forhold til bordplaten.

Festedeler for bordforlengelse:

8 umbraconskruer M5 x 20

6 umbraconskruer M5 x 12

8 skiver 5mm, liten

6 skiver 5 mm, stor

8 sekskantede muttere M5

14 låsringer 5 mm

Montering av bordbreddeutvidelser

Bordbreddeforlengelsene forstørrer bordflaten, og tillater dermed håndtering av større arbeidsstykker og utførelse av spesielle støpejobber.

Fest forlengelsesbordet på begge sider med 4 unbrakonskruer M5 x 20, 4 skiver, 4 låseringer og 4 sekskantmuttere M5 hver og på forsiden av bordet med 3 unbrakonskruer M5 x 20, 3 skiver og 3 låseringer hver. Juster bordet og stram alle skruene.

Tilkobling av en støvsugerenhet til din spindelstøper

Tilkoblingsmulighet for en ekstern støvsugerenhet eller system for fjerning av støv og spon (medfølger ikke).

Skyv støvsugerenhetens sugeslange på sugekoblingsstykket på baksiden av støpegjerdet. For slanger med dia. på 100 mm finnes en konisk adapter i pakningen.

7. Settes i drift

OBS: Spindelstøperen har en aksel som er plassert vertikalt på det horisontale bordet. Akselen tjener til aksept av støpeverktøy, skiver og formede kuttere. Spindelstøperen brukes til å produsere friser, enkle eller mangfoldige utsparinger, spor, falser, profiler og motprofiler på rette flater, etc.

Med spindelstøperen må det ikke på noen måte brukes kutterhoder med større diameter enn 50 mm. Hvis det er behov for større diametre, anbefaler vi å jobbe i flere trinn og gjentatt justering med bruk av høydeinnstillingsknappen, eller trinnvis innstilling av gjerdet.

1. Montering og skifting av klemhylser for toppspindelstøper (fig. 16, 13)

• Før du skifter klemhylser, trekk ut strømpluggen til maskinen. Velg klemhylsen som passer til diameteren på kutterhodet ditt.

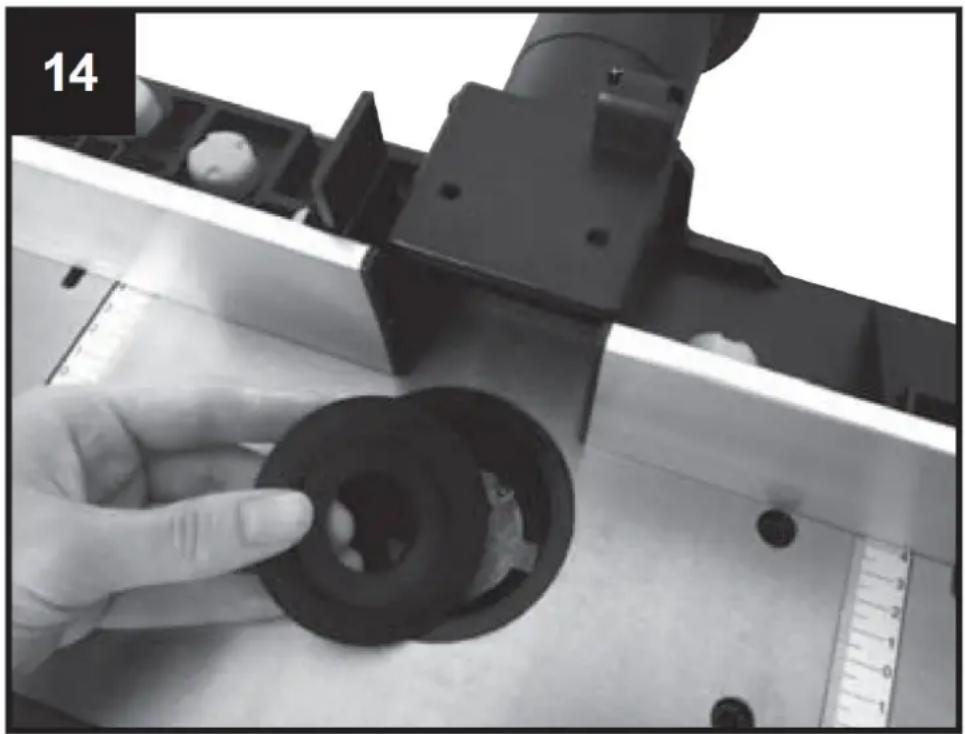

• Fjern reduksjonsstykket fra bordåpningen, fig. 14.
• Lås spindelen med knappen nederst på spindelen, Fig. 16.
• Løsne sikkerhetsmutteren til klemhylsen med nøkkelen som følger med, Fig. 15.
• Sett klemhylsen inn i mutteren, eller fjern den.
• Trekk til mutteren i klemmen mens du holder spindelen låst. Før hver bruk av maskinen, sørg for at skjæreverktøyet er godt fastklemt i enden av spindelen.
• Sett reduksjonsstykket for åpningen tilbake til sin opprinnelige posisjon.
• Juster gjerdet etter behov ved hjelp av skalaen på bordet.
• Koble til støvsugerenheten. Det anbefales sterkt å koble til en støvsugerenhet (eller et system) for å holde åpningen fri for spon, for å avkjøle motoren og for å lette matingen av arbeidsstykket.
• Koble maskinen til strømforsyningen igjen.

2. Innstilling av listgjerde

Bruk av gjerdet er et must. Hver jobb må ses separat. Ved hver ny bruk må du sørge for at vernene er riktig installert og justert. For hver ny bruk skal hvert trykkstykke på gjerdet være nyinnstilt. Sørg for at alle boltene er godt tiltrukket før du begynner å støpe.

3. Bruk av bordringene

Bordringene må brukes for å redusere avstanden mellom bord og spindel til et minimum. Før du slår på maskinen, kontroller systematisk at bordringene som følger med, har riktig plass.

Kontroller om du har valgt riktig ring for det korresponderende skjæreverktøyet og dets monteringshøyde, for å redusere risikoen for at arbeidsstykket vipper ved passering av åpningen.

Reduksjonsstykket (bordringen) skal omslutte skjærehodet så langt det er mulig.

8. Justeringer

Juster antall omdreininger Fig. 17, 20

Merk : Bruk av riktig antall omdreininger øker levetiden til boret. Det påvirker også den bearbeidede overflaten til arbeidsstykket.

Juster rabben, Fig. 18, 19

• Rabben skal stoppes til størrelsen på arbeidsstykket og freseverktøyet.
• Løsne de to plastskruene (b) på baksiden av gjerdet.

Still inn stoppere og trykkanordninger slik at de sikrer sikker føring av arbeidsstykket ved maskinens inn- og utgangsseksjon.

• Skyv rabben bakover eller fremover for ønsket posisjon. Bruk skala (c) på bordet for å bestemme avstanden og legg merke til boresenteret.
• Trekk til de 2 plastskruene (fig. 19, b) på baksiden for å holde gjerdet i denne posisjonen.

Juster rabben for feil, Fig. 18, 19

• Feil fra tre er materialet fra tre som er igjen fra boret som kommer ut, tynnere enn materialet, på høyre side.
• Venstre gjerde må tilpasses det tynnere materialet. Den støtter materialet og sikrer et mer nøyaktig snitt. For å gjøre dette, løsne plastskruene, skyv gjerdet forover og stram det.

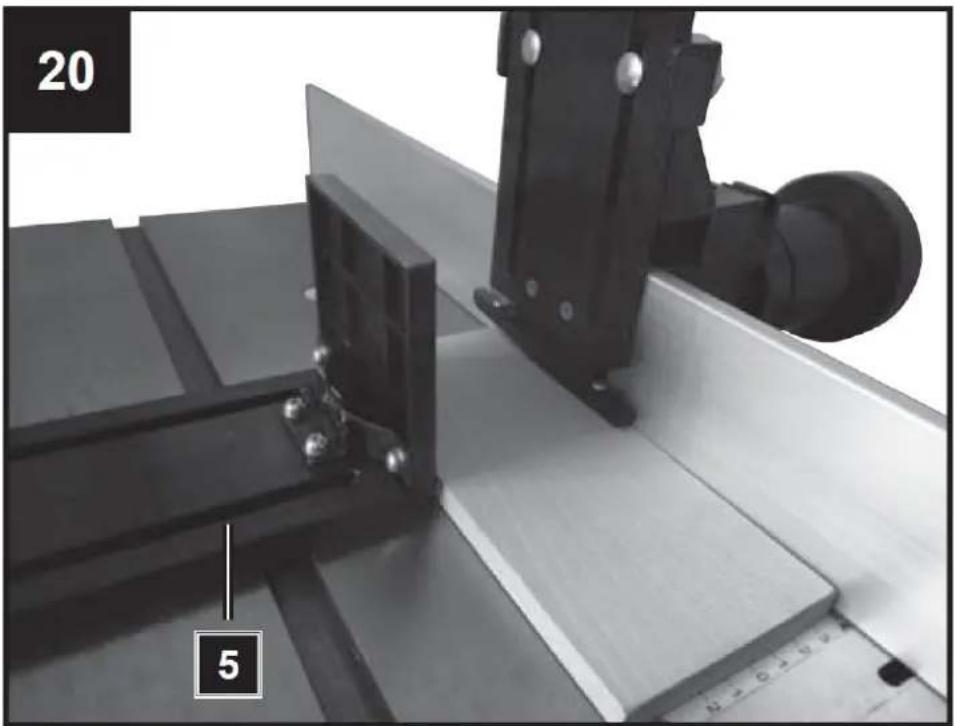

Installere og justere trykkgrensene, Fig. 20

Trykkgrensene (5) er utformet slik at arbeidsstykket holdes på stedet og tilbakeslag unngås.

• Kjør fresen til laveste posisjon
• Sett inn arbeidsstykket som skal bearbeides og trykk trykkstangen på arbeidsstykket med lett trykk.
  • Fjern arbeidsstykket.
• Still inn fresen til ønsket høyde (se: Stille inn arbeidsdybden).

Juster skjærejiggen, fig. 21

• Skyv skjærejiggen (8) horisontalt langs bordet for å utføre oppryddingsfeil og gjæringskutt.
• For å stoppe jiggen i ønsket vinkel, løsne låseknappen på tverrskjærejiggen og drei denne til ønsket vinkel.

Stram låseknappen på jiggen (8) igjen.

- Lag alltid en prøvekuttet i et stykke avfallsmateriale for å garantere at holdningene er riktige.

Sørg for at alle nøkler og justeringsverktøy er i god avstand fra reservepulten, at holdningene er installert i sin helhet og alle sikkerhetsdeksler er oppbevart.

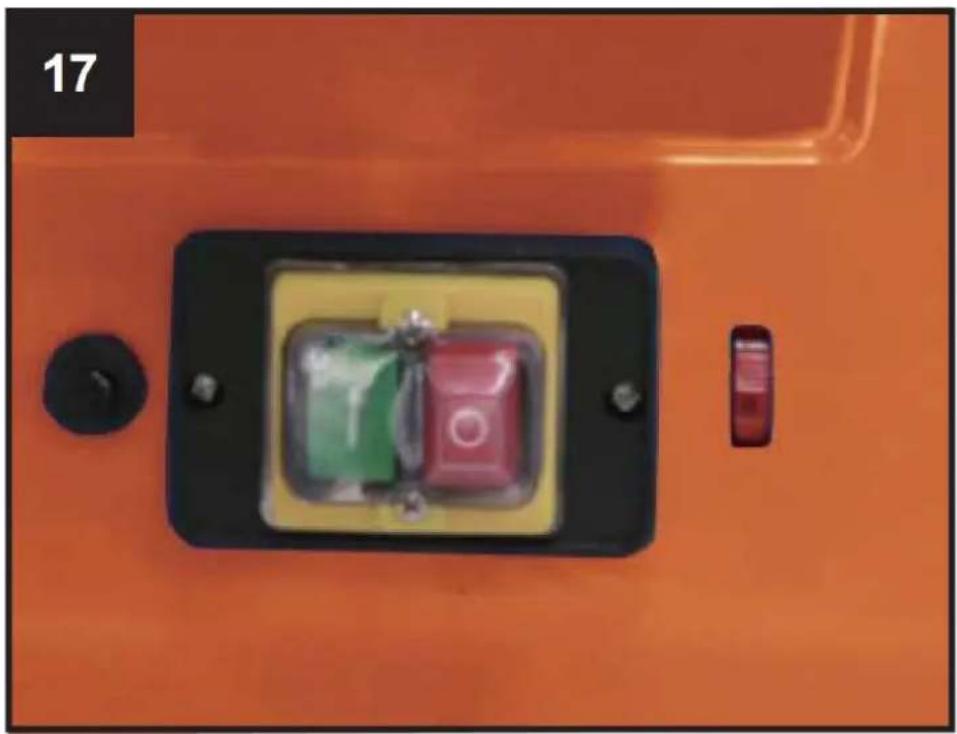

"O" - AV

"Jeg" - PÅ

Denne maskinen bruker en elektromagnetisk bryter for optimal sikkerhet. Hver gang strømmen avbrytes, stopper maskinen umiddelbart.

For å starte maskinen på nytt må den grønne knappen trykkes inn igjen.

9. Bruk av maskinen

• Sett inn en passende fres i verktøyholderen og fest denne ved å stramme verktøyholdermutteren (fig. 17, pos. 14).
• Monter og fest skjæreknivene.
• Juster hastigheten og juster utgangsgjerdet på en slik måte at materialkuttet støttes og det oppnås en kompensasjon for det fjernede materialet.
• Slå på maskinen.
• Sørg for at arbeidsstykket presses godt mot gjerdet.
• Skyv arbeidsstykket mykt fra høyre til venstre mot verktøyets dreieretning.
• Hold fremhastigheten konstant. Ikke press for fort – det vil bremse motoren for mye.
• Mating av arbeidsstykket for fort vil føre til dårlig skjærekvalitet. Det er også fare for å skade skjæreknivene eller motoren.
• For sakte mating av arbeidsstykket vil føre til brente flekker på arbeidsstykket.
• Med svært hardt tre og viktige kutt kan det være nødvendig å arbeide progressivt i flere kutt til ønsket dybde er oppnådd.
• Riktig inntakshastighet avhenger av kutterstørrelsen, materialtypen til arbeidsstykket og skjæredybden. Det anbefales å øve først med et stykke skrapved for å bestemme riktig inntakshastighet og dimensjoner.
• Slå av maskinen ved å trykke på det røde dekselet.
• Maskinen er utstyrt med en overbelastningsbryter (13) for å beskytte motoren. Ved overbelastning vil maskinen slå seg ut automatisk. Etter kort tid kan overbelastningsbryteren (13) tilbakestilles igjen.

10. Rengjøring, vedlikehold

Generelle vedlikeholdstiltak

• Tørk spon og støv av maskinen fra tid til annen med en klut. For å forlenge levetiden til verktøyet, olje de roterende delene én gang i måneden.
• Ikke olje motoren.
• Ikke bruk etsende produkter ved rengjøring av plasten.

ADVARSEL! Før rengjøring, justering, vedlikehold eller reparasjonsarbeid, koble fra strømledningen fra hovedstrømforsyningen!

Rengjøring

• Hold alle sikkerhetsinnretninger, luftventiler og motorhuset fri for smuss og støv så langt som mulig. Tørk av utstyret med en ren klut eller blås det med trykkluft ved lavt trykk.
• Vi anbefaler at du rengjør enheten umiddelbart hver gang du er ferdig med å bruke den.
• Rengjør utstyret regelmessig med en fuktig klut og litt myk såpe. Ikke bruk rengjøringsmidler eller løsemidler; disse kan angripe plastdelene på utstyret. Sørg for at det ikke kan trenge vann inn i enheten. Inntrenging av vann i et elektrisk verktøy øker risikoen for elektrisk støt.
• Sagflisutkastet og/eller støvavtrekket bør rengjøres med jevne mellomrom.

- Spray aldri vann på maskinen!

Skjæreverktøy

Harpiks må rengjøres av kniven (21), låsen (22) og knivblokken (23) med jevne mellomrom. Rengjør disse komponentene med en passende harpiksfjerner.

Tjenesteinformasjon

Vær oppmerksom på at følgende deler av dette produktet er gjenstand for normal eller naturlig slitasje, og at følgende deler derfor også kreves for bruk som forbruksvarer.

Slitedeler:* kullbørster, høvelblad

Oppbevar utstyret og tilbehøret utilgjengelig for barn på et mørkt og tørt sted ved over frysepunktet. Den ideelle lagringstemperaturen er mellom 5 og 30 °C.

• Oppbevar det elektriske verktøyet i originalemballasjen.
• Dekk til det elektriske verktøyet for å beskytte det mot støv og fuktighet.
• Oppbevar bruksanvisningen sammen med det elektriske verktøyet.

ADVARSEL! Elektrisk støt! Det er fare for skade forårsaket av elektrisk støt!

Defekt kabel eller støpsel kan forårsake elektrisk støt. Unngå kroppskontakt med jorddeler for å beskytte deg mot elektriske støt.

Drift er kun tillatt med en sikkerhetsbryter mot strøstrøm (RCD maks. strøstrøm på 30mA). Sett støpselet til den elektriske kabelen i en stikkontakt med passende form, spenning og frekvens i samsvar med gjeldende forskrifter.

Ikke trekk i servicekabelen for å trekke støpselet ut av stikkontakten.

Den elektriske motoren er tilkoblet i driftsklar tilstand. Tilkoblingen samsvarer med gjeldende VDE- og DIN-forskrifter.

Nettforbindelsen på kundens arbeidsplass og skjøteledningen som brukes må samsvare med disse forskriftene.

Viktig informasjon

Ved overbelastning vil motoren slå seg av. Etter en nedkjølingsperiode (tiden varierer) kan motoren slås på igjen.

Isolasjonsskader oppstår ofte ved elektriske tilkoblingsledninger.

Årsaker inkluderer:

• Trykkmerker forårsaket när tilkoblingsledninger føres gjennom vinduer eller sprekker på dører.
• Bretter forårsaket av feil montering av tilkoblingsledningene.
• Kutt som følge av kryssing av tilkoblingsledningen.
• Isolasjonsskader forårsaket av riving av tilkoblingsledningen fra stikkontakten.
• Sprekker på grunn av aldring av isolasjonen.

NO

Defekte elektriske tilkoblingsledninger som disse kan ikke brukes og er svært farlige på grunn av isolasjonsskadene.

• Tilførselsspenningen må være 230 volt \~ / 50 Hz.
• Forlengelsesledninger på opptil 25 m lengde må ha et tverrsnitt på 1,5 mm ^2 , > 25 m lengde / 2,5 mm ^2 . Tilkoblinger og reparasjoner av elektrisk utstyr må kun utføres av en kvalifisert elektriker.
  Vennligst oppgi følgende informasjon hvis du har spørsmål:
• En slags strøm
  • Data for maskintypeetikett
  • Data på hovedetiketten

13. Løsning av problemer

Bestemmelsen av årsakene til disse forstyrrelsene og deres eliminering krever alltid økt oppmerksomhet og forsiktighet. Trekk ut støpselet!

I det følgende er noen av de vanligste forstyrrelsene og årsakene deres listet opp. Hvis du ikke kan rette feil og feil på maskinen, vennligst kontakt din forhandler.

Forstyrrelse	Sannsynlig grunn	Hjelp
Maskinen kan ikke slås på	Ingen nettspenning tilgjengelig.	Styrespenningsforsyning
	Karbonbørsteledere utslitt.	Ta med maskinen inn i servicesenteret
Maskinen slår seg av under tomgangsdrift uavhengig	Strømbrudd	Kontroll Net-lateral Pre-sikring Maskinen starter ikke automatisk på nytt av det innsatte underspenningsvernet og må slås på igjen etter spenningsretur.
Maskinen blir stående under arbeid i stillstand	Respons av overbelastningsbeskyttelsen på grunn av stumpe målere eller for stor matebevegelse og/eller tykkelse på spon	Før du fortsetter med arbeidsbyttemålere og/eller venter på avkjøling av motoren.
Antall omdreininger fall under behandlingen	For stor splintgodkjenning	Reduser Splinter aksept
	For stor matebevegelse	Reduser matehastigheten
	Freser sløv	Bytt ut fres
Uforsiktig fresebilde	Freser sløv	Bytt ut fres
	Ujevn matingsbevegelse	Arbeid med konstant trykk og redusert matebevegelse
Splinterutkasting tetter (uten eksos)	For stor splintgodkjenning	Reduser Splinter aksept
	Freser sløv	Bytt ut fres
	For vått treverk

Montering av formstaket, bild 2–5

Steg 3: Montering av tryckdel D

Montering av retursparksskyddet
