KÄYTTÖOHJE P2448C Powerworks

FI POWERWORKS-kaksoisjänniteakku 24 V/48 V säätää automaattisesti tarvittavan jännitteen, 24 V tai 48 V *, riippuen käytetystä POWERWORKS-kaksoisjännitelaitteesta. * Käytettävissä vain POWERWORKS-kaksoisjännitesarjassa 24/48 V.

1 Tärkeitä turvallisuusohjeita......84
2 Koneessa olevat symbolit......84
3 Kierrätettävä.... 84
4 Akun ympäristöystävällinen hävittäminen.... 84
5 Käyttö.... 85
5.1 Latausmenettely....85
5.2 Laturin tarkistaminen.... 85
5.3 Laturin kiinnittäminen.... 85

6 Kunnossapito....85
6.1 Koneen puhdistaminen....85
6.2 Koneen varastointi....86
7 Vianmääritys....86
8 Tekniset tiedot.... 86
9 Takuu.... 86
10 EU- vaatimustenmukaisuusvakuutu s.....86

Suomi

• SÄILYTÄ NÄMÄ OHJEET – VAARA: NOUDATA OHJEITA HUOLELLISESTI TULIPALOJEN JA SÄHKÖISKUN VÄLTTÄMISEKSI.
• Varmista kunkin maan jännite ennen kuin käytät laturia.
• Jos pistoke ei muodoltaan sovi pistorasiaan, käytä pistorasiaan sopivaa liitäntäpistokesovitinta.
• ÄLÄ kosketa laturia johtavilla materiaaleilla.
• ÄLÄ päästä nestettä laturin sisälle.
• ÄLÄ käytä laturia mihinkään muuhun tarkoitukseen kuin tässä käyttöoppaassa kuvattuun.
• Irrota laturi pistorasiasta ennen puhdistamista ja silloin, kun akku ei ole laturissa.
• Älä yritä yhdistää kahta laturia yhteen.
• Älä käytä laturia sellaisissa olosuhteissa, joissa ulostulon napaisuus ei vastaa kuormausnapaisuutta.
• Vain sisäkäyttöön.
• Kantta ei saa avata missään olosuhteissa. Laturin käyttöä ei saa jatkaa, jos kansi on vaurioitunut.
• Älä lataa muita kuin ladattavia akkuja.

VAROITUS

Tulipalojen, sähköiskujen tai vakavien sähkötapaturmien välttämiseksi:

• Älä käytä kosteaa sientä tai puhdistusaineita akun tai akkulaturin puhdistamisessa.
• Irrota akku aina ennen puhdistamista, tarkastamista tai kunnossapitotoimenpiteiden suorittamista työkalulle.

2 KONEESSA OLEVAT SYMBOLIT

Koneessa voi olla seuraavia symboleita. Tutustu niihin ja niiden merkityksiin. Näiden symboleiden oikea tulkinta auttaa sinua käyttämään työkalua paremmin ja turvallisemmin.

Symboli	Selitys
	Luokka II
	Vain sisäkäyttöön
	Lue ohjeet ennen lataamista
	Sulake

3 KIERRÄTETTÄVÄ

Erillinen keräysastia. Älä hävitä tavallisen kotitalousjätteen mukana. Jos on välttämätöntä vaihtaa kone, tai jos et tarvitse konetta enää, älä hävitä sitä kotitalousjätteen mukana. Vie tämä kone erilliskeräykseen.

Vanhojen koneiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uusiokäytön. Kierrätettyjen materiaalien uusiokäyttö auttaa estämään ympäristön saastumista ja vähentää raaka-aineiden tarvetta.

Paristojen ja akkujen käyttöiän loppuessa, hävitä ne oikein ja ympäristö huomioden. Paristot ja akut sisältävät materiaalia, joka on vaarallista ihmisille ja ympäristölle. Nämä materiaalit on irrotettava ja hävitettävä erikseen laitteista, jotka käyttävät litiumioniakkuja.

4 AKUN YMPÄRISTÖYSTÄVÄLLINEN HÄVITTÄMINEN

VAROITUS

Jos akku halkeaa tai rikkoutuu, älä lataa sitä uudelleen äläkä käytä, vaikka se ei vuotaisikaan. Hävitä akku ja vaihda tilalle uusi akku. ÄLÄ YRITÄ KORJATA SITÄ ITSE! Vältät loukkaantumiset ja tulipalo-, räjähdys- tai sähköiskuvaarat sekä ympäristön saastumisen seuraavasti:

• Peität akkuliittimet kestävällä teipillä.
• ÄLÄ yritä irrottaa tai hävittää mitään akun komponentteja.
• ÄLÄ yritä avata akkua.
• Jos vuotoa esiintyy, vapautuvat elektrolyytit ovat syövyttäviä ja myrkyllisiä. ÄLÄ päästä ainetta silmiin tai iholle, äläkä niele sitä.
• ÄLÄ hävitä akkuja normaalin kotitalousjätteen mukana.
• ÄLÄ polta akkuja.
• ÄLÄ laita niitä paikkaan, jossa niistä tulee osa jätteiden kaatopaikkaa tai kiinteää yhdyskuntajätettä.
• Vie ne hyväksyttyyn kierrätys- tai jätekeskukseen.

Suomi

5 KÄYTTÖ

5.1 LATAUSMENETTELY

i HUOMAA

Ennen koneen käyttöä lataa akku täyteen, jotta varmistat, että akku antaa maksimi ajoajan. Akussa ei ole muistitoimintoa. Voit ladata sen milloin tahansa.

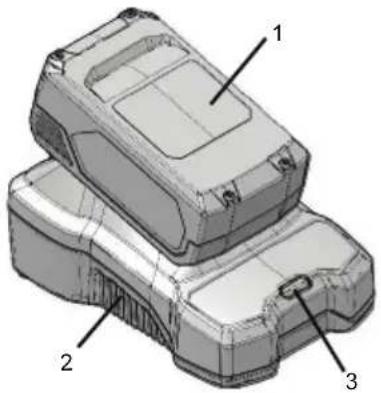

1. Yhdistä laturin pistoke (2) vaihtovirtapistorasiaan.
2. Aseta akku (1) laturiin (2).

Tämä on diagnoosilaturi. Laturin LED-valo (3) palaa tietyssä järjestyksessä ja ilmaisee akun nykyistä tilaa. Valot ovat seuraavat:

LATAUSMENETTELU (LED-MERKKIVALO)
AKKUA LADATAAN	VIHREÄVILKKUU
TÄYTEEN LADATTU	VIHREÄ
AKKU ON LIIAN KUUMA (IRROTA NOIN 30 MINUUTIKSI JÄÄHTY-MISTÄ VARTEN)	PUNAINEN
VIALLINEN AKKU (POISTA JA VAIHDA TILALLE UUSI AKKU)	PUNAI-NEN VILKKUU

Virheellinen vikailmoitus

1. Aseta akku laturiin.

- Jos tilan LED vilkkuu PUNAISENA, irrota akku laturista 1 minuutin ajaksi.

1. Aseta akku takaisin laturiin.

2. Jos tilan LED vilkkuu VIHREÄNÄ, akku on kunnossa.

3. Jos tilan LED vilkkuu edelleen PUNAISENA, irrota akku ja irrota laturi sähkövirrasta.

4. Odota 1 minuutin ajan ja aseta akku takaisin laturiin.

5. Jos tilan LED vilkkuu VIHREÄNÄ, akku on kunnossa.

6. Jos tilan LED vilkkuu edelleen PUNAISENA, akku on viallinen ja se täytyy vaihtaa uuteen.

5.2 LATURIN TARKISTAMINEN

Jos akku ei lataudu oikein:

1. Tarkista pistorasian virta toisilla koneilla. Varmista, että pistorasia toimii.
2. Varmista, että latausliittimet eivät ole oikosulussa.
3. Jos laturi ei ole normaalissa huonelämpötilassa, siirrä laturi ja akku paikkaan, jonka lämpötila on 6–40°C.

VAROITUS

Jos asetat akun laturiin lämpimässä tai kuumassa ympäristössä, latauksen LED-valo on punainen. Vedä akku irti ja anna akun jäähtyä noin 30 minuuttia.

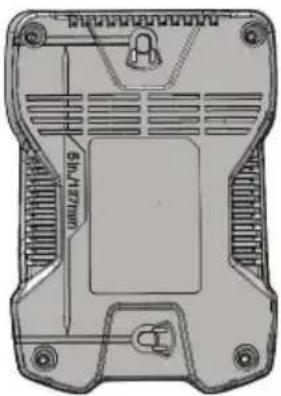

5.3 LATURIN KIINNITTÄMINEN

1. Etsi paikka laturin kiinnittämiseen seinään.
2. Käytä 2 puuruuvia ja kiinnitä laturi puulaudoitukseen.
3. Poraa kaksi vierekkäistä reikää 5" (127 mm) keskeltä.
4. Käytä seinääankkureita ja ruuveja laturin kiinnittämiseksi kipsilevyyn.

Jos et käytä akkua ja laturia pitkään aikaan, irrota akku laturista ja pistoke vaihtovirtapistorasiasta.

6 KUNNOSSAPITO

6.1 KONEEN PUHDISTAMINEN

i HUOMAA

Pidä ilmanvaihtoaukot esteettöminä ja vapaina sahanpurusta ja puupölystä. Älä suihkuta, pese tai laita ilmanvaihtoaukkoja veteen.

• Puhdista epätoivottu materiaali tuuletusaukoista pölynimurilla.
• Puhdista kotelo ja muoviosat kuivalla ja pehmeällä liinalla.

Suomi

i TÄRKEÄÄ

Älä käytä voimakkaita liuottimia tai puhdistusaineita muoviseen runkoon tai muovisiin osiin.

6.2 KONEEBEVARASTONTINTI

- Irrota akku ennen kuin laitat laturin varastoon tai irrotat sen pistorasiasta.

7 VIANMÄÄRİTYSTYS

ONGELMA MAH	DOLHINENLINENSYY	RATKAISU
Laturi ei toimi.Laturi näyttäävikatilaa. (LED vilkkuu punaise-na)	Akku tai laturi on viallinen tai akun ja laturin välinen yhteys on huono.	Irrota akku latu-rista ja aseta se siihen uudelleen.
		Kokeile ladata toista akkua.
		Irrota laturi ja odota, että pu-nainen LED-merkkivalo sam-muu. Liitä sitten laturi uudelleen sähköverkkoon.
Laturi ei toimi.Laturi näyttääarviointitilaa(LED palaa kiin-teästi punaise-na)	Akku on joko liian kuuma tai liian kylmä.	Anna akun saa-vuttaa normaali lämpötila. Lataus alkaa, kun akku on 3–47 °C (37–117 °F)

8 TEKNESETSEEDDOT

Malli P2448C
Jännite 24 - 48 V
Ottovirta 230 V AC	50-60 Hz 2 A
Antovirta 24V DC	2A

Malli P2448C4
Jännite 24 - 48 V
Ottovirta 230 V AC	50-60 Hz 2,5 A
Antovirta 24V DC	4A

9 TAKUUKUU

(Täydelliset takuuehdot löytyvät verkkosivustolta)

. Takuu tuotteelle on 3 vuotta ja akuille 2 vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen. Takuu kattaa valmistusvirheet. Takuun aikana viallinen tuote voidaan joko korjata tai vaihtaa. Laitteen, jota on

käytetty väärin tai jota käytetään muulla tavoin kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan mitätöidä. Takuu ei korvaa normaalia kulumista tai kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

10 EUEU-

VAATIMUSTENMUKAISUUSVA KUUTUS

Valmistajan nimi ja osoite:

Nimi: Changzhou Globe Co., Ltd.

Osoi No. 65 (3-4) Xinggang Rd., Zhonglou Zone, te: Changzhou 213101 Kiina.

Sen henkilön nimi ja osoite, joka on valtuutettu kokoamaan teknisen tiedoston:

Nimi: Peter Söderström

Osoi Propellergatan 1, 211 15 Malmö, Ruotsite:

Täten vakuutamme, että tuote

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää pienjännitedirektiivin 2014/35/EU olennaiset vaatimukset.
• täyttää EMC-direktiivin (2014/40/EU) vaatimukset.

Lisäksi vakuutamme, että seuraavia yhdenmukaistettuja eurooppalaisia standardeja (osia/artikloja) on käytetty

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Paikka, päiväys: Allekirjoitus: Laatujohtaja 10.10.2018

Ted Gu
