KULLANIM KILAVUZU P2448C Powerworks

TR POWERWORKS çift voltaj 24V/48V pil otomatik olarak gerekli voltaja ayarlanır - 24V veya 48V * kullanılan POWERWORKS çift voltaj cihazına bağlıdır. * Sadece POWERWORKS çift voltaj 24/48V serisi ile kullanılabilir.

1 Önemli Güvenlik Talimatları...... 64
2 Makinedeki semboller......64
3 Geri Dönüşüm...... 64
4 Aküyü çevreye zarar vermeden bertaraf etme.... 64
5 Çalışma.... 65
5.1 Şarj prosedürü....65
5.2 Şarj cihazını inceleyin....65

5.3 Şarj cihazını takın....65
6 Bakım.... 66
6.1 Makineyi temizleyin.... 66
6.2 Makineyi depolayın....66
7 Sorun Giderme.... 66
8 Teknik veriler.... 66
9 Garanti....66
10 AB Uygunluk beyanı......66

TR

Türkçe

1 ÖNEMLI GÜVENLIK TALIMATLARI

• BU TALİMATLARI SAKLAYIN - TEHLİKE: YANGIN VEYA ELEKTRİK ÇARPMASI RİSKİNİ AZALTMAK İÇİN BU TALİMATLARA DİKKAT EDİN.
• Şarj cihazını kullanmadan önce her ülkedeki mevcut voltajı doğrulayın.
• Fişin sivri ucu elektrik prizine uymuyorsa, elektrik prizine uygun konfigürasyona sahip bir fiş adaptörü kullanın.
• Şarj cihazını iletken malzemelerle test ETMEYİN.
• Şarj cihazının içine sıvı girmesine izin VERMEYIN.
• Şarj cihazını bu kılavuzda sunulandan başka bir amaç için kullanmaya ÇALIŞMAYIN.
• Şarj cihazını temizlemeden önce ve şarj cihazında akü yokken fişten çekin.
• İki şarj cihazını birbirine bağlamaya çalışmayın.
• Şarj cihazını, çıkış Polaritesinin yük polaritesine uymadığı koşullarda kullanmayın.
• Sadece iç mekan kullanımı içindir.
• Hiçbir koşulda kapak açılmamalıdır. Kapak hasar görmüşse, şarj cihazı artık kullanılamaz.
• Şarj edilemeyen aküleri şarj etmeyin.

UYARI

Yangın veya elektrik çarpması riskinden kaçınmak için:

• Akü veya şarj cihazı üzerinde nemli bir bez veya deterjan kullanmayın.
• Temizlemeden, incelemeden veya alet üzerinde herhangi bir bakım yapmadan önce daima aküyü çıkarın.

Aşağıdaki sembolleri makinede kullanabilirsiniz. Lütfen onları inceleyin ve anlamlarını öğrenin. Bu sembollerin doğru şekilde yorumlanması aleti daha iyi ve emniyetli bir şekilde kullanmanızı izin verecektir.

Sembol	Açıklama
	Sınıf II
	Sadece iç mekan kullanımı içindir
	Şarj etmeden önce talimatları okuyun
	Sigorta

3 GERI DÖNÜŞÜM

Ayrı toplama. Evsel atıklarla birlikte atmamalısınız. Makineyi değiştirmek gerekirse veya işinize artık yaramıyorsa evsel atıklarla birlikte atmayın. Bu makinenin ayrıca toplanmasını sağlayın.

Kullanılmış makine ve ambalajların ayrı toplanması, malzemeleri geri dönüştürmenize ve tekrar kullanmanızı olanak tanır. Geri dönüşümlü malzemelerin kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır.

Kullanım ömürlerinin sonunda aküleri çevremize gerekli özeni göstererek bertaraf edin. Akü size ve çevreye zararlı olan malzemeler içerir. Bu malzemeleri lityum iyon aküleri kabul eden bir cihazda ayrı olarak çıkarmanız ve atmanız gerekir.

4 AKÜYÜ ÇEVREYE ZARAR VERMEDEN BERTARAF ETME

▲ UYARI

Aküde sızıntı varsa veya sızıntı yapmadan çatlar veya kırılırsa, şarj etmeyin ve kullanmayın. Aküyü atın ve yeni bir aküyle değiştirin. ONARMAYA ÇALIŞMAYIN! Yaralanma ve yangın, patlama veya elektrik çarpması riskini önlemek ve çevreye zarar vermemek için:

• Akünün terminallerini ağır iş tipi yapışkan bantla kapatın.
• Akü bileşenlerinden herhangi birini çıkarmaya veya imha etmeye ÇALIŞMAYIN.
• Aküleri açmaya teşekkür ÜS ETMEYİN.
• Bir sızıntı olursa, serbest kalan elektrolitler aşındırıcı ve toksiktir. Çözeltiyi göze veya cilde BULAŞTIRMAYIN ve yutmayın.
• Bu pilleri normal ev çöpüyle birlikte ATMAYIN.
  • YAKMAYIN.
• Bunları herhangi bir atık depolama sahası veya belediye katı atık akışının bir parçası haline gelecekleri yerlere koymayın.
• Onları sertifikalı bir geri dönüşüm veya imha merkezine götürün.

Türkçe

5 ÇALIŞMA

5.1 ŞARJ PROSEDÜRÜ

i NOT

Kullanmadan önce, akünün maksimum çalışma süresince çalışabildiğinden emin olmak için aküyü tamamen şarj edin. Bu akünün hafızası yok. Her zaman şarj edebilirsiniz.

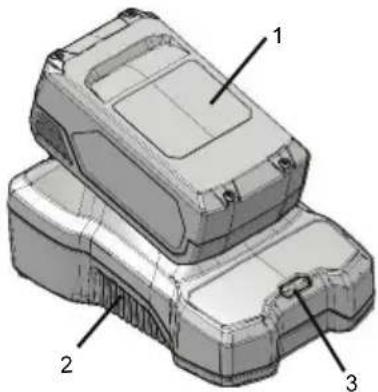

1. Şarj cihazının (2) fişini elektrik prizine takın.
2. Aküyü (1) şarj cihazına takın.

Bu bir tanılama şarj cihazıdır. Şarj Cihazı LED Işığı (3) mevcut akü durumunu göstermek için belirtilen sırada yanar. Onlar aşağıdaki gibidir:

ŞARJ PROSEDÜRÜ (LED GÖSTERGESİ)
AKÜ ŞARJ OLUYOR	YEŞILYANIP SÖNEN
TAMAMEN ŞARJ OLMUŞ	YEŞIL
AKÜ ÇOK SICAK (YAKL. 30 DAK ÇIKARARAK SOĞUMASINA İZİN VERİN)	KIRMIZI
KUSURLU AKÜ (AKÜYÜ ÇIKARIN VE YENİSİ İLE DEĞİŞTİRİN)	KIRMIZIYANIP SÖNEN

Yanlış Arıza Notu:

1. Aküyü şarj cihazına takın.

- Durum LED'i KIRMIZI renkte yanıp soneyorsa, aküyü sarj cihazindan 1 dakika için çıkarın.

1. Aküyü tekrar şarj cihazına takın.

2. Durum LED'i YEŞİL renkte yanıp sönüyorsa, akü iyidir.

3. Durum LED'i halen KIRMIZI renkte yanıp sönüyorsa, aküyü çıkarın ve şarj cihazının fişini çekin.

4. 1 dakika bekleyin ve aküyü tekrar şarj cihazına takın.

5. Durum LED'leri YEŞİL renkte yanıp sönüyorsa akü iyi durumdadır.

6. Durum LED'i KIRMIZI yanıp soneyorsa, akü arizalıdır ve akünün değiştirilmesi gerekir.

5.2 ŞARJ CIHAZINI INCELEYIN

Akü doğru şarj olmazsa:

1. Elektrik prizindeki akımı başka bir makineyle kontrol edin. Prizin çalıştığından emin ol.
2. Şarj cihazının kontaklarında kısa devre olmadığından emin olun.
3. Şarj cihazı normal oda sıcaklığında değilse, şarj cihazını ve pil takımını sıcaklığın 6°C ila 40°C arasında olduğu bir yere taşıyın.

▲ UYARI

Aküyü ıllık veya sıcak ortamda şarj cihazına koyarsanız, şarj LED ışığı kırmızıdır. Aküyü çekin ve yaklaşık 30 dakika pilin soğumasını bekleyin.

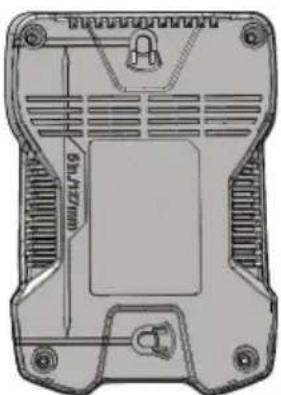

5.3 ŞARJ CIHAZINI TAKIN

1. Şarj cihazını takmak için duvarda yer ayarlayın.
2. Şarj cihazını ahşap saplamaya takmak için 2 ahşap çivisi kullanın.
3. Merkeze iki paralel delik 5" (127 mm) delin.
4. Şarj cihazını alçıya takmak için duvar ankrajları ve vidaları kullanın.

Aküyü ve şarj cihazını uzun süre kullanmazsanız, lütfen aküyü şarj cihazından çıkarın ve AC elektrik fisiğini çekin.

Türkçe

6 BAKIMKIM

6.1 MAKINEYETEMEZUEMIN

i NOT

Havalandırmayı tıkanma, testere tozu ve odun tozundan koruyun. Su püskürtmeyin, yıkamayın veya hava akışını suya koymayın.

• Havalandırma deliklerindeki istenmeyen malzemeyi bir elektrikli süpürge ile temizleyin.
• Muhafazayı ve plastik bileşenleri kuru ve yumuşak bir bezle temizleyin.

i ÖNEMLI

Plastik muhafaza veya parçalarda güçlü solvent veya deterjanlar kullanmayın.

- Şarj cihazını saklamadan veya şarj cihazı bağlantısını kesmeden önce aküyü çıkarın.

7 SORUNGIDERME

SORUN MUHTE	MELKTEEMEL NE-DEN	ÇÖZÜM
Şarj cihazı çalış-miyor. Şarj ciha-zı arızalı modu gösteriyor. (LED kırmızı renkte yanıp söner)	Akü veya şarj ci-hazı bozuk veya akü ve şarj cihazı arasında kötü bir bağlantı var.	Aküyü şarj ciha-zından çıkarma-ya ve yeniden takmaya çalışın.
		Farklı bir akü şarj etmeyi deneyin.
		Şarj cihazını fiş-ten çekin ve kır-mızı LED sönene kadar bekleyin, ardından fişi güç kaynağına tekrar takın.
Şarj cihazı çalış-miyor. Şarj ciha-zı değerlendir-me modunu gösterir (LED, Kırmızı renkte AÇIK olduğunu gösterir).	Akü ya çok sıcak ya da çok soğuk.	Akünün normal sıcaklığa ulaş-masına izin ver-in. Akü 3°C-47°C'ye (37°F-117°F) döndüğünde şarjişlemi başlar.

8 TEKNEKVERIEERLER

Model P2448C
Voltaj 24 - 48 V
Giriş 230 V AC 50-60 Hz 2 A

Çıkış 24V DC 2A

Model P2448C4
Voltaj 24 - 48 V
Giriş 230 V AC 50	-60 Hz 2,5 A
Çıkış 24V DC 4A

9 GARANTI NTI

(Tam garanti şartları ve koşulları internet sayfasında bulunabilir)

Garanti satın alma tarihinden itibaren ürün için 3 yıl ve aküler için 2 yıl (tüketici/özel kullanım) geçerlidir. Bu garanti, üretim hatalarını kapsar. Garanti kapsamında olan hatalı bir ürün onarılmış veya değiştirilmiş olabilir. Hatalı veya kullanım kılavuzunda açıklanandan başka şekillerde kullanılmış üniteye ilişkin garanti talebi reddedilebilir. Normal aşınma ve aşınma parçaları garanti kapsamında kabul edilmez. Orijinal üretici garantisi, bir satıcı veya perakendeci tarafından sunulan herhangi bir ek garantiden etkilenmez.

Hatalı bir ürün, garanti talebinde bulunmak için satın alma kanıtı (fatura) ile birlikte satın alma noktasına iade edilmelidir.

10 ABUYGUNLUK BEYANI

Üreticinin adı ve adresi:

Ad: Changzhou Globe Co., Ltd.

Teknik dosyayı derlemek için yetkili kişinin adı ve adresi:

İşbu belge ile, bu ürüne ilişkin olarak aşağıdakikerli beyan ederiz

Seri numarası: Ürün derecelendirme etiketine bakın

Yapım Yılı: Ürün derecelendirme etiketine bakın

- Düşük Voltaj Direktifinin ilgili hükümlerine uygundur 2014/35/EU

Türkçe

- aşağıdaki diğer Düşük Voltaj Direktifi hükümlerine uygundur 2014/30/EU).

Ve ayrıca, aşağıdaki Avrupa uyumlaştırılmış standartlarının (parçalarının/maddelerinin) kullanıldığı nibeyan ederiz:

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Yer, tarih: 10.10.2018

İmza: Kalite Direktörü

Ted Gu
