KASUTUSJUHEND P2448C Powerworks

EE/ET POWERWORKS kahe pingevariandiga 24V/48V aku reguleerib vajalikku pinget automaatselt - 24V või 48V *, sõltuvalt kasutatavast POWERWORKS kahe pingevariandiga seadmest. * Kasutatav ainult POWERWORKS kahe pingevariandiga 24/48V seeriaga.

Deutsch

DE

1 Olulised ohutusjuhised...... 88
2 Seadmel kasutatud sümbolid..... 88
3 Utiliseerimine......88
4 Aku keskkonnasõbralik kõrvaldamine.... 88
5 Kasutamine.... 89
5.1 Laadimisprotseduur....89
5.2 Kontrollige laadijat....89

5.3 Paigaldage laadija....89
6 Hooldus....90
6.1 Puhastage seadet.... 90
6.2 Seadme hoiustamine....90
7 Veaotsing.... 90
8 Tehnilised andmed.... 90
9 Garantii....90
10 EÜ Vastavusdeklaratsioon...... 90

• HOIDKE KASUTUSJUHEND ALLES - OHT! TULEKAHJU VÖI ELEKTRILÖÖGI OHU VÄHENDAMISEKS JÄRGIGE NEID JUHISEID HOOLIKALT.
• Enne laadija kasutamist veenduge köigis asukohtades saadavaloleva elektrivarustuse pingenäitajaid.
• Kui pistiku ots ei sobitu vooluvõrgu pistikupesasse, kasutage täiendavat, vastava pistikupesa jaoks õige konfiguratsiooniga pistikuadapterit.
• ÄRGE puutuge laadijat voolu juhtiva materjaliga.
  • VÄLTIGE vedeliku sattumist laadijasse.
• ÄRGE proovige kasutada laadijat muul otstarbel kui kasutusjuhendis kirjeldatud.
• Eemaldage laadija vooluvõrgust enne puhastamist ja kui laadijas ei ole akuplokki.
• Ärge proovige kaht laadijat omavahel ühendada.
• Ärge kasutage laadijat tingimustes, kus väljundi polaarsus ei vasta koormuse polaarsusele.
• Kasutamiseks ainult sisetingimustes.
• Katet ei tohi mitte mingil juhul avada. Kui kate on kahjustunud, siis ei tohi laadijat enam kasutada.
• Ärge laadige mittetaaslaetavaid patareisid.

HOIATUS

Tulekahju või elektrilöögi ohu ennetamiseks:

• ärge kasutage aku või akulaadija puhastamiseks niisket lappi või pesuvahendit;
• eemaldage akuplokk alati enne tööriista puhastamist, kontrollimist või hooldamist.

2 SEADMEL KASUTATUD SÜMBOLID

Seadmel võib leiduda järgnevaid sümboleid. Tutvuge nende ja vastavate definitsioonidega. Nende sümbolite õige tõlgendamine võimaldab tööriista paremat ja ohutumat kasutamist.

Sümbol	Selgitus
	II klass
	Kasutamiseks ainult sisetingimus-tes
	Enne laadimist lugege kasutusju-hendit
	Kaitse

3 UTILISEERIMINE

Liigiti kogumine. Toodet ei tohi utiliseeriida kodumajapidamisjäätmete seas. Masina asendamisel või selle kasutamise lõpetamisel ei tohi sellest vabaneda koos kodumajapidamisjäätmetega. Ma sinast tekkivad jäätmed tuleb koguda liigiti.

Kasutatud masina ja pakendite eraldi kogumine võimaldab materjalide utiliseerimist ja uuesti kasutamist. Utiliseeritud materjalide kasutamine aitab vältida keskkonnasaastet ja vähendab vajadust toorainete järele.

Kasuliku tööea löpus vabanoge akudest vastavalt keskkonda hoides. Akud sisaldavad Teile ja keskkonnale ohtlikke materjale. Need materjalid tuleb körvaldada eraldi, liitium-ioonakusid vastu võtvas seadmes.

4 AKU KESKKONNASÕBRALIK KÕRVALDAMINE

HOIATUS

Kui akuplokk praguneb või läheb katki, siis ärge seda laadige ega kasutage, hoolimata sellest kas see lekib või mitte. Vahetage uue akuploki vastu välja. ÄRGE ÜRITAGE SEDA PARANDADA! Selleks et vältida vigastusi, tule- või plahvatusohtu, elektrilööki ja keskkonna kahju, toimige järgnevalt:

• Katke akuklemmid vastupidava kleeplindiga.
• ÄRGE üritage akuploki mis tahes komponente eemaldada ega hävitada.
• ÄRGE üritage akuplokki avada.
• Kui tekib leke, siis eralduvad elektrolüüdid on söövitavad ja mürgised. ÄRGE laske lahusel silma ega nahale sattuda ega neelake seda alla.
• ÄRGE visake neid akusid tavalise olmeprügi hulka.
• ÄRGE akusid põletage.
• ÄRGE pange neid kohta, kust need võivad sattuda tavajäätmeprügilasse või olmejäätmete hulka.
• Viige need sertifitseeritud jäätmesorteerimisettevöttesse.

Eesti

5 KASUTAMINE

5.1 LAADIMISPROTSEDUUR

i MÄRKUS

Enne kasutamist laadige akuplokk täis, tagades nii akuploki maksimaalse eluea. Sellel akuplokil ei ole mälu. Seda võib laadida igal ajal.

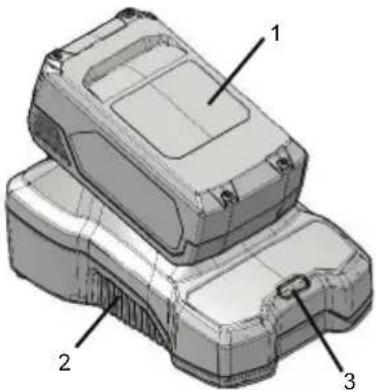

1. Ühendage laadija pistik (2) vooluvõrku.
2. Paigaldage akuplokk (1) laadijasse (2).

See on diagnostiline laadija. Aku hetkeoleku näitamiseks vilgub laadija LED tuli (3) konkreetses järjekorras. Need on järgnevad:

LAADIMISPROTSEDUUR (LED MÄRGUTULI)
AKU LAEB	ROHELI-NE VILGUB
TÄISLAETUD	ROHELINE
AKU ON LIIGA KUUM (EEMALDA-GE UMBES 30 MINUTIKS JA LAS-KE JAHTUDA)	PUNANE
AKU ON DEFEKTNE (EEMALDA-GE JA VAHETAGE SEE UUE AKU VASTU VÄLJA)	PUNANEVILGUB

Valedefekti teave:

1. Pange akuplokk laadijasse.

- Kui LED olekutuli vilgub PUNASELT, eemaldage akuplokk laadijast 1 minutiks.

1. Pange akuplokk uuesti laadijasse.

2. Kui LED olekutuli vilgub ROHELISELT, on akuplokiga kõik korras.

3. Kui LED olekutuli ikka vilguvad PUNASELT, eemaldage akuplokk ja ühendage laadija vooluvõrgust lahti.

4. Oodake 1 minut ja pange akuplokk uuesti laadijasse.

- Kui LED olekutuli vilgub ROHELISELT, on akuplokiga köik korras.

- Kui LED olekutuli vilgub ikka PUNASELT, on akuplokk defektne ja akuplokk tuleb välja vahetada.

5.2 KONTROLLIGE LAADIJAT

Kui akuplokk ei lae korrektselt:

1. Kontrollige vooluvõrgu pistikupesa mõne teise tööriistaga. Veenduge, et pistik töötab.
2. Kontrollige, ega laadija terminalid ei ole lühises.
3. Kui laadija ei ole toatemperatuuril, siis viige laadija ja akuplokk kohta, kus ümbritseva keskkonna temperatuur jääb vahemikku 6 °C kuni 40°C.

HOIATUS

Kui panete akuploki laadijasse soojas või kuumas keskkonnas, siis muutub laadija LED tuli punaseks. Võtke akuplokk välja ja laske akul umbes 30 minuti jooksul maha jahtuda.

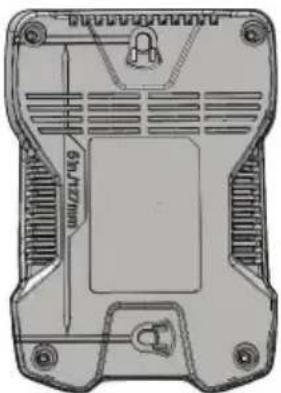

5.3 PAIGALDAGE LAADIJA

1. Valige seinal koht laadija kinnitamiseks.
2. Laadija kinnitamiseks puittappidega kasutage 2 puidukruvi.
3. Puurige kaks paralleelselt paigutatud auku läbimõõduga 5" (127 mm).
4. Laadija kipsseina külge kinnitamiseks kasutage tüübleid ja kruvisid.

Kui te ei kasuta akuplokki ja laadijat pikka aega, eemaldage aku laadijast ja tömmake laadija pistik vooluvõrgust välja.

Eesti

6 HOOLDUS

6.1 PUHASTAGE SEADETET

i MÄRKUS

Hoidke ventilatsiooniava puhas ja saepuruvaba. Ärge pritsige ega peske ventilatsiooniavasid ning ärge pange ventilatsiooniavasid vette.

• Puhastage soovimatud materjalid ventilatsiooniavadest tolmuimeja abil.
• Puhastage korpust ja seadme plastikosi kuiva pehme lapiga.

i OLULINE

Ärge kasutage plastmasskorpuse või -komponentide puhastamiseks tugevatoimelisi lahusteid või puhastusaineid.

6.2 SEADME HECHUSTAMINE

- Enne laadija hoiustamist eemaldage akuplokk ja ühendage see vooluvõrgust lahti.

7 VEACEFSINGING

PROBLEEM VÕI	MÄLIK RÖH PÖH- JUS	LAHENDUS
Laadija ei tööta. Laadija näitab defekti. (LED märgutuli vilgub punaselt)	Akuplokk või laa- dija on defektne või akuplokk ja laadija pole kor- ralikult ühenda- tud.	Võtke akuplokk laadijast välja ja pange tagasi.
		Proovige laadida teist akuplokki.
		Ühendage laadi- ja vooluvõrgust lahti, oodake ku- ni punane LED kustub ja seejä- rel ühendage laadija uuesti vooluvõrku.
Laadija ei tööta. Laadija näitab hindamisolekut (LED põleb pu- naselt).	Aku on kas liiga kuum või liiga külm.	Laske akuplokil normaalne tem- peratuur saavu- tada. Laadimine jätkub kui aku- ploki temperatu- ur on vahemikus 3°C-47°C (37°F-117°F).

(Täielikud garantiitingimused on leitavad veebilehel)

. Garantii kehtib tootele 3 aastat ja akudele (tarbijad -erakasutus) 2 aastat alates ostukuupäevast. Garantii kehtib tootja vigadele. Garantii alusel võidakse toode remontida või välja vahetada. Garantii ei kehti, kui toodet on väärkasutatud või seda on kasutatud vastuolus omaniku käsiraamatu juhistega. Garantii ei kehti normaalsele kulumisele. Edasimüüjate pakutavad täiendavad garantiid ei mõjuta algset tootjagarantiid.

Garantiinõude esitamiseks tagastage vigane toode ostukohta koos ostu tõendava dokumendiga (tšekiga).

10 EÜEÜ

VASTAVUSDEKLARATSIOON

Tootja nimi ja aadress:

Nimi: Changzhou Globe Co., Ltd.

Tehnilise toimiku koostamise volitustega isiku nimi ja aadress:

Nimi: Peter Söderström

Aad- Propellergatan 1, 211 15 Malmö, Rootsiress:

Käesolevaga kinnitame, et toode

Tootmise aasta: Vt. toote andmesilti

• Vastab asjakohase madalpingedirektiivi 2014/35/EÜ nõuetele
• Vastab teistele järgnevatele elektromagnetilise ühilduvuse direktiividele (2014/30/EÜ).

Lisaks kinnitame, et kasutatud on järgnevaid Euroopa ühtlustatud standardeid (või nende osi/punkte)

EN 60335-2-29, EN 60335-1, EN 62233, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Koht, kuupäev:

Allkiri: Kvaliteedijuht

10.10.2018
