Toote tüüp	Liitiumioonaku
Bränd	Powerworks
Mudel	P60B2
Nimipinge	54V (60V max)
Saadaolev võimsus	2.0 Ah, 2.5 Ah või 4.0 Ah olenevalt versioonist
Energia	108 Wh (2.0 Ah), 135 Wh (2.5 Ah), 216 Wh (4.0 Ah)
Elementi pinge	3.6 V
Elementide arv	15 (2.0/2.5 Ah) või 30 (4.0 Ah)
Elementide tüüp	Liitiumioon
Laadimisaeg	60 min (2.0 Ah), 75 min (2.5 Ah), 120 min (4.0 Ah) koos laadijaga 2900313
Soovitatav laadija	2900313 (60V, 2A)
Laetuse indikaator	BCI nupp 4 rohelise tuliga
Laadimistemperatuuri vahemik	7°C kuni 40°C
Ladustamine	Jahe ja kuiv koht, päikese eest kaitstult
Hooldus	Pühkige kuiva pehme lapiga
Ohutus	Mitte kokku puutuda veega, mitte lühistada, mitte lahti võtta
Ringlussevõtt	Mitte visata olmejäätmete hulka, viige volitatud ringlussevõtu keskusesse
Garantii	2 aastat koduseks kasutamiseks

Korduma kippuvad küsimused - P60B2 Powerworks

Kuidas teada, kas mu P60B2 aku on laetud?

Vajutage BCI (Battery Charge Indicator) nuppu. Rohelised tuled näitavad taset: 4 tuld = üle 80%, 3 tuld = 60-80%, 2 tuld = 40-60%, 1 tuli = 25-40%, tuld pole = alla 25% (laadige).

Mida teha, kui laadimise ajal vilgub punane tuli?

Vilkuv punane tuli tähistab laadimisviga. Eemaldage aku laadijast, oodake 1 minut, seejärel sisestage see uuesti. Kui probleem püsib, ühendage laadija 1 minutiks lahti, ühendage uuesti, seejärel sisestage aku uuesti. Kui tuli jääb punaseks vilkuma, on aku defektne ja see tuleb välja vahetada.

Kas ma saan kasutada mõnda muud laadijat kui 2900313?

Ei, kasutage ainult sellele mudelile soovitatud Powerworks 2900313 (60V, 2A) laadijat. Mõne teise laadija kasutamine võib akut kahjustada või kujutada endast ohutusriski.

Kuidas hooldada oma Powerworks P60B2 akut?

Puhastage välispinda kuiva pehme lapiga. Ärge kunagi peske veega. Hoidke kontaktid puhtad. Hoidke akut jahedas ja kuivas kohas, päikese eest kaitstult. Kui te ei kasuta seda pikka aega, laadige seda iga 2 tunni järel 2 kuu jooksul.

Kus akut pärast kasutusaja lõppu ringlusse võtta?

Ärge visake akut olmejäätmete hulka. Viige see jäätmejaama või volitatud liitiumioonakude ringlussevõtu keskusesse. Kogumispunktide teabe saamiseks võtke ühendust oma kohaliku omavalitsuse või keskkonnakaitseteenistusega.

Mis on aku eluiga?

Powerworks P60B2 liitiumioonaku talub sadu laadimistsükleid. Selle eluiga sõltub kasutusest ja hooldusest. Regulaarne laadimine ja hea ladustamine (toatemperatuur, kuiv koht) pikendavad selle eluiga.

Kas ma võin akut öö läbi laadida?

Ei ole soovitatav jätta akut laadima rohkem kui 2 tundi pärast selle täislaadimist. Laadija lülitub hooldusrežiimile, kuid ohutuse huvides eemaldage aku pärast laadimise lõppu.

Mida teha, kui aku ei hoia laadimist?

Kontrollige esmalt laadija ja aku kontakte, puhastage need vajadusel. Veenduge, et ümbritsev temperatuur oleks vahemikus 7°C kuni 40°C. Kui probleem püsib, võib aku olla defektne ja see tuleb välja vahetada.

Kas aku ühildub kõigi Powerworks 60V tööriistadega?

Jah, P60B2 aku (54V, max 60V) ühildub Powerworks 60V seeria tööriistadega, tingimusel et need kasutavad sama pinget ja sama pistikut. Kontrollige ühilduvust oma tööriista juhendist.

Kuidas talvel akut hoida?

Hoidke akut kuivas toatemperatuuril (külmumisvaba). Ärge jätke seda sooja kohta või otsese päikesevalguse kätte. Pikaajalise kasutamata jätmise korral laadige seda iga 2 kuu tagant 2 tunniks.

KASUTUSJUHEND P60B2 Powerworks

Eesti (Originaaljuhendi tõlge)

AKU

OMADUSED

2900413

Aku: 54V =2.0Ah, 108Wh, 60V Maks

Pinge elemendi kohta: 3.6V ; Elementide arv: 15

Laadimisaeg: 60 min. (kasutada laadijat 2900313)

2900913

Aku: 54V =2.5Ah, 135Wh, 60V Maks

Pinge elemendi kohta: 3.6V ; Elementide arv: 15

Laadimisaeg: 75 min. (kasutada laadijat 2900313)

2900513

Aku: 54V = 4.0Ah, 216Wh, 60V Maks

Pinge elemendi kohta: 3.6V ; Elementide arv: 30

Laadimisaeg: 120 min. (kasutada laadijat 2900313)

Aku nõuetekohaseks kasutamiseks, hooldamiseks ja ladustamiseks tuleb kõigepealt läbi lugeda ja aru saada juhendi sisust.

Raskete õnnetuste, tuleohu, plahvatusohu ja elektrilöögi ning elektrikaarega seotud ohtude vältimiseks:

■ ÄRGE pange akut laadijasse, kui aku elementide karp on katki või kahjustatud. Asendage uue akuga.

■ Neid akusid EI tohi laadida teist tüüpi laadijaga.

■ ÄRGE lühistage aku klemme.

TÄHELEPANU

Kui akuvedelik puutub kokku silmadega, peske silmi koheselt puhta veega vähemalt 15 minuti jooksul. Pöörduge viivitamatult arsti poole. Ärge laadige akut vihma käes või niiskes keskkonnas. Ärge hoidke tööriista, akut või laadijat vees või mõnes muus vedelikus.

• Ärge laske akul või laadijal üle kuumeneda. Kui need muutuvad kuumaks, siis laske jahtuda. Laadida ainult õhutemperatuuril. ■ Akut ei tohi jätta päikesevalguse kätte või sooja keskkonda. Hoidke seda alati toatemperatuuril. ■ Kui aku ei ole pikemat aega kasutusel, siis tuleb seda hoida varjulises, jahedas ja kuivas kohas. Laadige akut iga kahe kuu jooksul vähemalt kaks tundi. ■ Liigse kasutamise või ekstreemsete temperatuuride korral võib akul esineda väikeseid vedelikukadusid. Kui väline plomm peaks purunema ja vedelik puutuma kokku nahaga:
• pesta viivitamatult vee ja seebiga.
• neutraliseerida sidrunimahla, äädika või nõrga happelahusega. ■ Kui vedelik puutub kokku silmadega, siis tehke nagu ülalpool kirjeldatud ning pöörduge arsti poole. ■ Enne kasutamist kontrollige, et väljundpinge ja akulaadija pinge sobiksid aku laadimiseks.

AKU TÄITUVUSE KONTROLL

Vajutage aku täituvuse indikaatori klahvi (BCI). Vastavalt aku seisukorrale süttivad tuled: Vaadake skeemi all:

Eesti (Originaaljuhendi tõlge)

Tuled	Täituvus
4 rohelist tuld Aku	on laetud vähem kui 80%.
3 rohelist tuld Aku	on laetud 80% - 60%.
2 rohelist tuld Aku	on laetud 60% - 40%.
1 roheline tuli Aku	on laetud 40% - 25%.
Tuled kustuvad	Aku on laetud vähem kui 25%.Aku tuleb viivitamatult laadima panna.

OHUTUS- JA ETTEVAATUSABINÕUD

1. Akut EI TOHI lahti võtta.
2. Hoidke laste eest.
3. ÄRGE jätke akut mageda või soolase vee kätte, hoida jahedas ja kuivas kohas.
4. ÄRGE jätke akut liiga sooja kohta, näiteks tule või radiaatori kõrvale.
5. ÄRGE vahetage omavahel aku negatiivset ja positiivset klemmi.
6. VÄLTIGE metallist esemete kokkupuudet aku klemmidega, nii positiivse kui negatiivsega.
7. Akut EI TOHI lüüa, taguda ega sellele jalgupidi peale ronida.
8. Akut EI TOHI keevitada ega kruvide või teiste teravate esemetega perforeerida.
9. Kui aku kaotab vedelikku ja see puutub kokku silmadega, siis ärge hõõruge neid vaid loputage rohke veega. Ärge kasutage akut, kui sellest eritub ebatavalist lõhna, see on ülekuumenenud või omandab ebanormaalse värvi/kuju või muu aspekti.

AKULAADIJA

OMADUSED

60V Laadija: 2900313

Sisend: 220-240V ~ 50/60Hz 1A

Väljund: 60V == 2A

■ ÄRGE sondeerige laadijat elektrit juhtivate

materjalidega.

■ Laadijasse EI tohi pääseda vedelikku. ■ Laadijat EI tohi kasutada juhendis mitte- kirjeldatud eesmärkidel. ■ Enne laadija puhastamist või siis, kui selles ei ole akut, eemaldage laadija vooluvõrgust. ■ ÄRGE ühendage samaaegselt kaht laadijat. ■ Kui väljundi polaarsus ei vasta laadimisele, ÄRGE kasutage laadijat. ■ Kasutada ainult siseruumides. ■ Korpust ei TOHI mitte mingil juhul avada. Laadijat EI TOHI kasutada, kui korpus on kahjustatud. ■ Laadijaga EI TOHI laadida mittelaetavaid akusid.

TÄHELEPANU

Tuleohu ja elektrilöögiohu vältimiseks:

• Ärge asetage niiskeid lappe ega puhastusvahendeid akule ega akulaadijale.
• Enne seadme puhastamist, ülevaatust või hooldust eemaldage kõigepealt aku.

PUHASTAMINE

Laadijat võib väljastpoolt puhastada pehme ja kuiva lapiga. Ärge loputage pumbast ega puhastage veega.

	Klass II
	Ainult siseruumides kasutamiseks
	Enne laadimist lugeda juhiseid
.	Kaitse

Eesti (Originaaljuhendi tõlge)

TÄHELEPANU

Tööriista ei tohi kasutada väheste füüsiliste, sensoorsete või vaimsete võimetega isikud, lapsed nooremad kui 8 aastat või järelevalveta isikud, kui neile ei ole tööriista kasutamise osas andnud väljaõpet mõni teine isik, kes vastutab nende ohutuse eest ning teab kõiki kaudseid ohte.

• Ärge laske lastel tööriistaga mängida.
• Järelevalveta lapsed ei tohi tööriista puhastada ega hooldada.
• Kui tööriista toitejuhe on kahjustatud, siis tuleb see välja vahetada tootja, viimase edasimüüja või isikute juures, kes on saanud eriväljaõppe kõikvõimalike seotud riskide vähendamiseks.
• Aku ülaosas asuvaid ventilatsiooniavasid ei tohi kinni katta. Ärge asetage laadijat pehmele pinnale, näiteks tekile või padjale. Hoidke aku ventilatsiooniavad puhtana.
• Vältige väikeste metallesemete või -materjalide, näiteks terasvilla, alumiiniumlehtede või muude osakeste sattumist laadija avadesse.
• Kasutage ainult liitiumioonakusid 2900413 / 2900913 / 2900513.

AKU LOODUSSÕBRALIK ÜMBERTÖÖTLEMINE

Tööriistaga kaasas oleva aku sisaldab järgmisi mürgiseid ja korrosiivseid aineid: Liitiumioonid on mürgine aine.

Kõiki mürgiseid aineid tuleb ümber töödelda viisil, mis välistab keskkonnareostuse. Enne kahjustatud või katkise liitiumioonaku ümbertöötlemist pöörduge kohaliku ümbertöötlemiskeskuse või keskkonnakaitse kontori poole, et saada vajalikku teavet või juhiseid.

Viige akud ümbertöötlemiskeskusesse, mis on

sertifitseeritud liitiumioonakusid ümber töötlema.

Kui aku on pragunenud või katki, ükskõik, kas lekib või mitte, siis ei tohi seda enam laadida ega kasutada. Viige see ümbertöötlemisse ning asendage uue akuga. ÄRGE PROOVIGE SEDA PARANDADA!

Õnnetuste, tulekahju, plahvatus- ja elektrilöögiohu vältimiseks ning keskkonna kaitsmiseks:

• Katke akuklemmid vastupidava kleeplindiga.
• ÄRGE proovige ühtki aku osa eemaldada või lõhkuda.
• ÄRGE proovige akut avada.

POZOR:

• Akust väljuvad elektrolüüdid on söövitavad ja mürgised. VÄLTIGE kokkupuudet vedelikuga, eriti silmade ja nahaga, ning ärge neelake seda alla.
• Ärge visake akut olmejäätmete hulka. • ÄRGE põletage seda.
• Ärge pange akut kohta, kus see võiks sattuda prügilasse või tavaliste tahkete jäätmete hulka. • Viige see ringlussevõtupunkti.

LAADIMINE

MÄRKUS. Aku ei ole tarnimise hetkel täielikult laetud. Pikema tööea saavutamiseks on soovitatav aku enne esimest kasutamist täis laadida. Liitiumioonakul puudub mäluefekt ja seda võib laadida igal ajal.

1. Ühendage laadija pistikusse.

Eesti (originaaljuhendi tõlge)

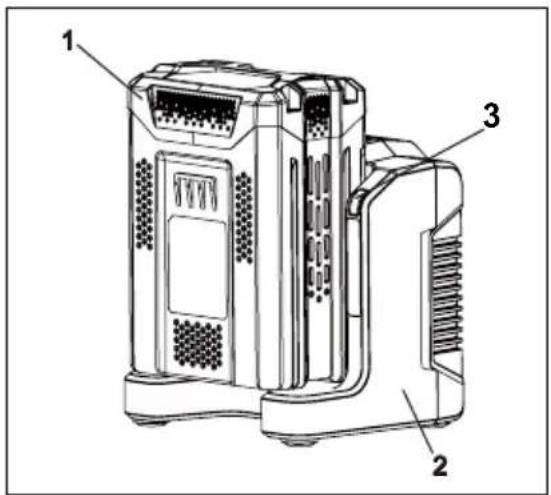

2. Paigutage aku (1) laadijasse (2).

Tegemist on diagnoosiva laadijaga. Laadija LED-tuled (3) süttivad ja annavad teada aku seisundist. Aku täituvus vastavalt tuledele:

LED-MÄRGUTULEOLEK	KIRJELDUS
Vilkuv roheline Laadimine
Püsiv roheline Täislaetud
Püsiv punane Ületemperatuur
Vilkuv punane Laadimistõrge

Kui aku pannakse laadijasse ja LED hakkab vilkuma, eemaldage aku laadijast üheks minutiks ja proovige uuesti. Kui LED näitab "normaalne", on aku töökorras. Kui LED hakkab uuesti vilkuma, eemaldage aku ja ühendage laadija vooluvõrgust. Oodake üks minut, ühendage laadija vooluvõrku ja pange aku tagasi. Kui LED näitab "normaalne", on aku töökorras. Kui LED hakkab uuesti vilkuma, on aku defektne ja tuleb välja vahetada.

MÄRKUS. Kui punane tuli hakkab vilkuma, võtke aku laadijast välja ja pange see 2 tunni jooksul tagasi. Kui laadija näitab, et aku on laetud, on aku parimas töökorras. Pärast kahte tundi eemaldage

aku ja ühendage laadija minutiks vooluvõrgust. Pärast 1 minutit ühendage laadija ja aku tagasi. Kui laadija näitab, et aku on laetud, on aku parimas töökorras. Vastasel juhul tuleb aku välja vahetada.

LAADIJA KONTROLL

Kui aku ei laadi korralikult:

Kontrollige väljundvoolu mõne muu tööriistaga.

Veenduge, et pistik ei oleks isoleeritud.

• Kontrollige, et laadija kontaktid ei oleks lühistatud jääkide või muude materjalide poolt.
• Kui keskkonna temperatuur ei ole tavapärane, siis pange aku ja laadija kohta, mille temperatuur jääb vahemikku 7°C kuni 40°C.

TÄHELEPANU

Kui laadijasse asetatud aku on soe või ülekuumenenud, siis võib laadimisindikaatori leed süttida PUNANE valgusega. Sellisel juhul tuleb lasta akul väljaspool laadijat 30 minutit jahtuda.

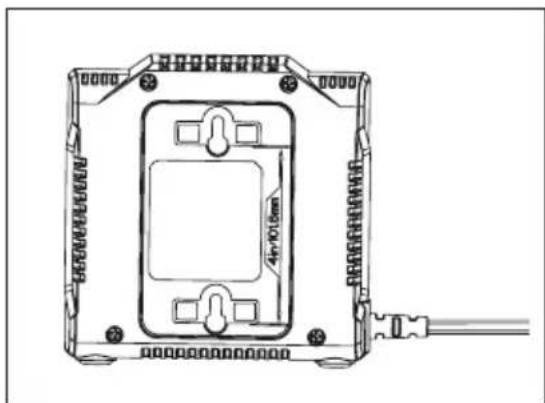

LAADIJA MONTEERIMINE

1. Laadijat on võimalik kahe kruvi abil seinale paigaldada (kruvisid ei tarnita).
2. Leidke koht seinal, kuhu soovite laadija paigutada.
3. Puidule paigaldamisel kasutage kaht ühesugust sobivat kruvi.
4. Tehke kaks ava, mis on avade tsentrist 101.6mm kaugusel, kontrollige, et need oleksid horisontaalselt samal tasandil.
5. Kipsplaadile paigaldamisel kasutage ankrut ja müürikruvisid, et kinnitada laadija müüri külge.

Eesti (Originaaljuhendi tõlge)

MÄRKUS. Kui aku ja laadija jäävad pikemaks ajaks kasutamata seisma, siis eemaldage aku laadijast ja võtke laadija vooluvõrgust välja.

TÄHTSAD OHUTUSJUHISED

1. HOIDKE JUHISED ALLES. OHT: TULEKAHJU JA ELEKTRILÖÖGIOHU VÄLTIMISEKS ON JUHISTE JÄRGIMINE VÄGA OLULINE.
2. Enne laadija kasutamist kontrollige, milline on kasutusjärgse riigi tavaline voolupinge.
3. Kui pistik ei sobi pistikupessa, siis kasutage väljundile sobivat adapterit.

TOOTE NÕUETEKOHANE UTILISEERIMINE

Kõrvalolev markeering osutab, et seda seadet ei tohi EL-s pärast kasutusest kõrvaldamist käidelda koos olmeprügiga. Hoolimatust jäätmekäitlusest tingitud võimaliku kahju vältimiseks loodusele või inimeste tervisele peab jäätmekäitlus edendama jätkusuutlikku materiaalsete ressursside taaskasutust. Palun andke oma kasutusest kõrvaldatud seade üle kohalikule jäätmete tagastuse ja kogumise süsteemi ettevõttele või edasimüüjale, kellelt seadme ostsite. Nad võtavad selle vastu keskkonnale ohutuks ümbertöötlemiseks.

TÜHJENENUD PATAREIDE JA AKUDE KASUTUSEST KÕRVALDAMINE

Liikmesriigid tagavad, et tootjad konstrueerivad seadmed nii, et tühjenenud patareisid ja akusid saab hõlpsalt eemaldada. Kui lõppkasutaja ei saa neid hõlpsalt eemaldada, siis liikmesriigid tagavad, et tootjad konstrueerivad seadmed nii, et tühjenenud patareisid ja akusid saavad tootjast sõltumatud pädevad asjatundjad hõlpsalt eemaldada. Seadmetega, milles on patareid ja akud sisse ehitatud, peab kaasas olema juhised, kuidas saab patareisid ja akusid ohutult eemaldada, kas lõppkasutaja või sõltumatu pädev asjatundja. Vajaduse korral peavad juhised teavitama lõppkasutajat seadmesse sisse ehitatud patarei või aku tüübist.

LÕPP

GARANTIIAEG

Powerworks Tools kodukasutuseks ette nähtud seadmete (DIY) garantiieeskiri

GARANTIIAEG

Kõikidele Powerworks Toolsi uute seadmete osadele ja töötlusele antakse 2-aastane garantii, mis hakkab kehtima ostukuupäeval. Kui seadmeid kasutatakse kutselise kasutaja poolt ärilisel eesmärgil, antakse 30-päevane garantii, sest Powerworks Tools seadmed on ette nähtud põhiliselt kodukasutuseks (DIY).

Garantii ei ole ülekantav.

PIIRANGUD

See garantii on rakendatav ainult nõuetekohaselt mittetöötavatele detailidele/osadele ja ei ole rakendatav järgmistel juhtudel.

1. Loomulik kulumine.
2. Tavapärane häälestamine ja reguleerimine.
3. Vigastus on põhjustatud väärast käsitsemisest, mittesihipärasest kasutamisest, valest kasutamisest või hooletusest.
4. Puudulikust hooldusest tingitud ülekuumenemine.
5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud või kinnitid on lõtvunud või eemaldunud.
6. Veega pesemisest tingitud vigastus.
7. Seadmeid pole hooldatud ja teenindatud Powerworks Toolsi poolt heaks kiidetud hoolduskeskustes.
8. Seadmed on valesti kokku pandud või reguleeritud.
9. Seadme väärkasutamisest tingitud vigastus.
10. Talveks ette valmistamata jätmisest tingitud vigastus (kõrgsurvepesuritel).
11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid mitte ainult:
12. akud,
13. elektrikaablid,
14. lõiketerad ja lõiketerade koostud,
15. veorihmad,
16. filtrid.
17. kinnituspadrunid ja tööristahoidikud
18. Seadmetes leiduvate teise tootja osadele, nagu mootorid, käigukastid, kehtib vastava tootja garantiieeskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaega.
19. See garantiieeskiri ei kehti teise kasutusringi seadmetele.
20. Seadmele on paigaldatud varuosad, asendusosad või lisaosad, mis ei ole tarnitud või heaks kiidetud Greenworks Tools Europe GmbH poolt.

Garantii

Iga selle garantiieskirjaga rakenduva seadme garantii aluseks on ostu originaaldokument. Ostu ei saa tõendada krediitkaardi väljavõttega. Garantiijuhtumi korral tuleb kliendil esmalt tagastada seade ostukohta koos ostu tõestava dokumendiga. Seade saadetakse meie kesksesse teenindusasutusse, kus tehakse selle ülevaatus. Kui tuvastatakse seadme rikkisolek, siis see parandatakse ja saadetakse tagasi kliendi aadressile tasuta. Kui seadme jaehind koos käibemaksuga on vähem kui 100 eurot, siis see tavaliselt asendatakse.

Kui meie keskses teeninduskeskuses garantiiga kaetud riket ei leita, siis teavitatakse klienti, et tal tuleb tasuda remondi maksumus.

Garantiieeskirja võidakse aeg-ajalt muuta, et seda kohandada uute toodete vajadustele. Garantiieeskirja viimane versioon on saadaval veebilehel www.greenworkstools.eu.

Tehnilise toimiku koostamiseks volitatud isik ja tema aadress: Nimetus: Ted Qu Haichao (Kvaliteedidirektor)

Aadress: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996 Cologne Germany

Kinnitame, et see toode

Liik: 60V Laadija

Mudel: 2900313

Seerianumber: vaadake toote tehasesilti

Tootmisaasta: Vaadake toote tehasesilti

■ vastab madalpingedirektiivi 2014/35/EÜ asjassepuutuvatele nõuetele.

■ vastab EMC-direktiivi (2014/30/EÜ) asjassepuutuvatele nõuetele.

Lisaks deklareerime, et on kasutatud järgmisi Euroopa harmoniseeritud standardeid (nende osi/sätteid):

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Aadress, kuupäev: Changzhou, 14/12/2016

Allkiri: Ted Qu Haichao

Kokybės direktorius

Ted Qu
