BRUKSANVISNING P2448C Powerworks

SE/SV POWERWORKS 24V/48V-batteri med dubbelspänning justerar automatiskt till den spänning som krävs - 24V eller 48V * beroende på den POWERWORKS-enhet för dubbelspänning som används. *Kan endast användas med POWERWORKS 24V/48V-serien med dubbelspänning.

No- Peter Söderström

me:

Indi- Propellergatan 1, 211 15 Malmö, Svezia

riz-

ZO:

Ad: Peter Söderström

Ad- Propellergatan 1, 211 15 Malmö, İsveç res:

Ad- Propellergatan 1, 211 15 Malmö, Sverige

res-

se:

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

Serienummer: Se typeetikett på produkt

Konstruksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i lavspenningsdirektivet 2014/35/EU
• er i samsvar med bestemmelsene i EMC-direktivet (2014/30/EU).

1 Viktiga säkerhetsanvisningar......79
2 Symboler på maskinen....79
3 Återvinning.... 79
4 Miljövänlig kassering av batterier.... 79
5 Användning.... 80
5.1 Laddningsprocedur....80
5.2 Kontrollera laddaren....80
5.3 Montera laddaren....80

6 Underhåll.... 81
6.1 Rengöra maskinen.... 81
6.2 Förvara maskinen....81
7 Felsökning.... 81
8 Tekniska data.... 81
9 Garanti....81
10 EG-försäkran om överensstämmelse...... 81

1 VIKTIGA SÄKERHETSANVISNINGAR

• SPARA DESSA ANVISNINGAR – FARA: FÖLJ DESSA ANVISNINGAR NOGGRANT FÖR ATT MINSKA RISKEN FÖR BRAND ELLER ELSTÖTAR.
• Bekräfta den tillgängliga spänningen i respektive land innan du använder laddaren.
• Om kontaktens stift inte passar i eluttaget ska du använda en tillbehörsadapter med rätt konfiguration för eluttaget.
• Testa INTE laddaren med ledande material.
• Låt INTE vätska tränga in i laddaren.
• Försök INTE använda laddaren för något annat syfte än det som anges i denna manual.
• Dra ur laddaren från elen inför rengöring och när det inte finns något batteri i laddaren.
• Försök inte koppla ihop två laddare.
• Använd inte laddaren på så sätt att utgångspolariteten inte matchar laddningspolariteten.
• Använd endast inomhus.
• Höljet får under inga omständigheter öppnas. Om höljet är skadat får laddaren inte längre användas.
• Ladda inte batterier som inte är laddningsbara.

▲ WARNING

För att undvika risken för brand, elstötar eller livsfarlig ström:

• Använd inte en fuktig duk eller något rengöringsmedel på batteriet eller batteriladdaren.
• Avlägsna alltid batteriet inför rengöring, inspektion eller någon form av underhåll på enheten.

2 SYMBOLER PÅ MASKINEN

Du hittar symbolerna nedan på maskinen. Studera dem och lär dig vad de betyder. Att tolka dessa symboler på rätt sätt hjälper dig att manövrera enheten bättre och säkrare.

Symbol	Förklaring
	Klass II
	Använd endast inomhus
	Läs anvisningarna innan du laddar
	Säkring

3 ÅTERVINNING

Separat insamling. Får inte kasseras som vanligt hushållsavfall. Om maskinen ska bytas ut, eller om du inte har användning för den längre ska den inte kasseras som hushållsavfall. Denna maskin skall lämnas till separat insamling.

Vid separat insamling av använd maskin och förpackning är det möjligt att återvinna och återanvända material. Användning av återvunna material skonar miljön och minskar utnyttjandet av råvaror.

Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats. Batteriet innehåller ämnen som är skadliga både för dig och för miljön. Dessa material ska lämnas till en anläggning som tar emot litiumjonbatterier.

4 MILJÖVÄNLIG KASSERING AV BATTERIER

▲ WARNING

Om batteripacket spricker eller går sönder, med eller utan läckor, får det inte laddas eller användas. Kassera batteriet och byt ut mot ett nytt batteripack. FÖRSÖK INTE REPARERA DET! Gör följande för att förhindra personskador och risk för brand, explosion eller elektriska stötar, samt att undvika miljöskador:

• Täck batteriets terminaler med kraftig tejp.
• Ta INTE av eller förstör någon av batteripackets komponenter.
• Försök INTE öppna batteripacket.
• Om det går hål kan den frätande och giftiga elektrolyten läcka ut. Skydda dig så att du INTE får lösningen i ögonen eller på huden och svälj den inte.
• Dessa batterier ska INTE kastas i vanliga hushållssopor.
• Utsätt dem INTE för eld.
• De får INTE hamna på soptippar eller i den kommunala hanteringen av hushållsavfall.
• Ta dem till en godkänd återvinnings- eller miljöcentral.

SV

Svenska

5 ANVÄNDNINGING

5.1 LADDNINGSPROCEDUR

i NOTERA

Ladda batteriet helt innan det används för att säkerställa att batteriet kan användas så länge som möjligt. Batteriet har inget minne. Du kan ladda det när som helst.

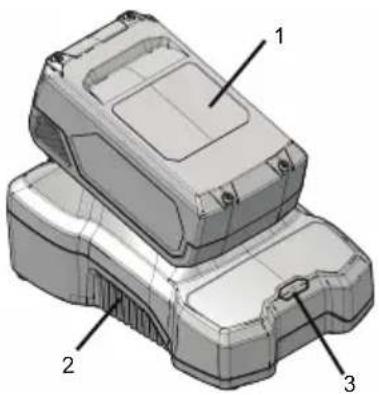

1. Anslut kontakten för laddaren (2) till ett AC-eluttag.

2. Sätt i batteriet (1) i laddaren (2).

Detta är en diagnostisk laddare. Laddarens LED-lampa (3) tänds i en särskild ordning för att visa aktuell batteristatus. Följande ordningar finns:

LADDNINGSPROCEDURE (LED-INDIKATOR)
BATTERIET LADDAR	BLINKARGRÖNT
FULLADDAT	GRÖN
BATTERIET ÄR FÖR VARMT (AV-LÄGSNA DET I CA 30 MINUTERSÅ ATT DET KAN SVALNA)	RÖD
DEFEKT BATTERI (AVLÄGSNAOCH ERSÄTT MED ETT NYTTBATTERI)	BLINKARRÖTT

Felaktigt felmeddelande:

1. Sätt tillbaka batteriet i laddaren.

- Om status-LED-lampan blinkar RÖTT ska du avlägsna batteriet från laddaren i 1 minut.

1. Sätt tillbaka batteriet i laddaren igen.

- Om status-LED-lampan blinkar GRÖNT är batteriet okej.

- Om status-LED-lampan fortsätter att blinka RÖTT ska du avlägsna batteriet och dra ur laddaren från elen.

1. Vänta i 1 minut och sätt i batteriet i laddaren igen.

- Om status-LED-lampan blinkar GRÖNT är batteriet okej.

- Om status-LED-lampan fortsätter att blinka RÖTT är batteriet defekt och måste bytas ut.

5.2 KONTROLLERALADDARENEN

Om batteriet inte laddar ordentligt:

1. Kontrollera eluttagets ström med olika maskiner. Säkerställ att uttaget fungerar som det ska.
2. Kontrollera att laddarens kontakter inte är kortslutna.
3. Om laddaren inte befinner sig i normal rumstemperatur ska du flytta laddaren och batteriet till en plats där temperaturen är mellan 6 °C och 40 °C.

WARNING

Om du sätter i batteriet i laddaren på en varm eller het plats lyser LED-lampan rött. Avlägsna batteriet och låt det svalna i ca 30 minuter.

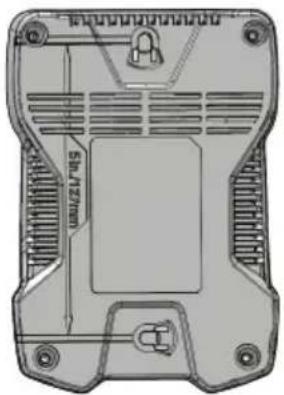

5.3 MONTERA LADDARENE

1. Utse var på väggen laddaren ska monteras.
2. Använd 2 träskruvar för att montera laddaren på träbalkarna.
3. Borra två parallella hål på 127 mm (5") i mitten.
4. Använd väggfästen och skruvar för att montera laddaren på gipsskivor.

Om du inte använder batteriet och laddaren under en lång period ska du avlägsna batteriet från laddaren och dra ur AC-kontakten.

6 UNDERHÄUHÄLL

6.1 RENGÖRA MASKINENEN

i NOTERA

Se till att luftintaget är fritt från blockeringar, sågdamm och trädamm. Spraya, tvätta eller blötlägg inte luftflödet med/i vatten.

• Rensa bort oönskat material ur luftintaget med en dammsugare.
• Rengör höljet och plastkomponenterna med en torr och mjuk duk.

i VIKTIGT

Använd inte starka lösnings- eller rengöringsmedel på plasthöljet eller komponenter.

6.2 FÖRVARA MASKINENEN

- Avlägsna batteriet innan du lagrar eller kopplar loss laddaren.

7 FELSÖKNINGING

PROBLEM MÖJLIGÖRBAK LÖSNING
Laddaren fungerar inte. Laddaren visar fel.(LED-lampan blinkar rött.)	Batteriet eller laddaren är defekt eller anslutningen mellan batteriet och laddaren är dålig.	Försök att avlägsna batteriet och sätta i det i laddaren igen.
		Försök att ladda ett annat batteri.
		Dra ur laddaren från elen och vänta tills den röda LED-lampan slocknar och sätt sedan i elkabeln igen.
Laddaren fungerar inte. Laddaren visar utvärderingsläge(LED-lampan lyser fast rött).	Batteriet är för varmt eller för kallt.	Låt batteriet uppnå normal temperatur. Laddningen påbörjas när batteriet återgår till 3 °C–47 °C(37 °F–117 °F).

8 TEKNESKA DATA TA

Modell P2448C
Spänning 24 - 48	V
Ingång 230 V AC	50-60 Hz 2 A
Utgång 24V DC 2	A

Modell P2448C4
Spänning 24 - 48	V
Ingång 230 V AC	50-60 Hz 2,5 A
Utgång 24V DC 4A

9 GARANTI NTI

(Fullständiga garantivillkor återfinns på webbplats)

garanti gäller i 3 år för produkten och 2 år för batterierna (konsument-/privat bruk) räknat från inköpsdatum.

Denna garanti gäller tillverkningsfel. En felaktig produkt som omfattas av garantin kan antingen repareras eller bytas ut. För en enhet som använts på fel sätt eller på andra sätt än som beskrivs i ägarens bruksanvisning kan krav enligt garantin komma att avvisas. Normalt slitage och slitdelar omfattas inte av garantin.

Tillverkarens ursprungliga garanti påverkas inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten returneras till inköpsstället tillsammans med bevis på inköp (kvitto).

10 EGEFÖRSÄKRANOM ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Nam Changzhou Globe Co., Ltd. n:

Namn och adress till personen med behörighet att sammanställa den tekniska filen:

Nam Peter Söderström n:

Ad- Propellergatan 1, 211 15 Malmö, Sverige ress:

Härmed försäkras att produkten

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser i lågspänningsdirektivet 2014/35/EU
• är i överensstämmelse med bestämmelserna i följande andra EMC-direktiv 2014/30/EU.

Dessutom försäkrar vi att följande (delar/klausuler av) europeiska harmoniserade standarder har använts:

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Ort, datum:

10.10.2018

Signatur: Kvalitetschef

Ted 24
