BRUKSANVISNING P15 Powerworks

Foljande sidor innehaller viktiga sakerhets- och anvandaranvisningar.

Läs och ta till dig alla sakerhetsanvisningar, varninger och forsiktighetsatgärder ienna handbok.

Om du inte lase och foljer dessa anvisningar, varninger och forsiktighetsatgärder kan det leda till allvarliga skador aller dödsfall for personer och husdjur somt skador pa personlig egendom.

Materialien, teknsika data och figuruma i dcnna handbook ar ondast riklinjer och damed into bindande. Tillverkaren forbehaller sig ratten att gora andringar pa de teknsika egenskapema och alla driftfunktioner, material, teknsika data erler figurer utan foregaardene meddelande.

Innehäll

Produktssakerhet 4

Lasa anvandarhandboken 4

Driftsakerhet 6

Planera layouten och forbereda 8

Installerochanslata laddstationen 9

Placera laddstationen pa en sadan har plats: 9

Ansluta strömförsörjningen 10

Ladda batteriet for forsta gangen. 11

Kalibrera och ta maskinen i drift for

Forsta gangen 17

Anvandning. 18

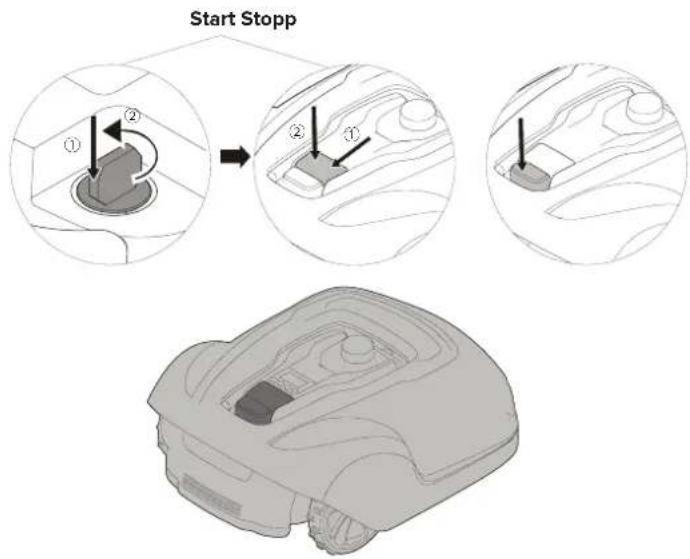

Starta och stoppa klipparen. 18

Stanga av klipparen 18

Lyfta och bara klipparen. 19

Koppla mobilappen till klipparen. 19

Underhäll 20

Vinterfövaring av laddstationen 23

Felsökning. 24

Led-indikatorer paki klipparen. 24

Symptom 25

Brott pa begränsningskabeln och

Guidekabeln. 25

Tekniska data. 26

Miljöskydd 27

Garantivilkor 28

CE-deklaration om overensstammelse 29

Som komplement tillenna anvandarhandbok kan du hitta mer information pa var webbplats: www.powerworkstools.eu

Förklaring Av Symboler På Klippen

Detta ar ett farligt elektriskt verktyg. Var forsiktig vid drift och folj samtliga sakerhetsanvisningar ar varninger.

Lás användarhandboken noggrant innan du använder klipparen.

Avlagsna sakerhetsnyckeln innan du arbetar pa aller lyfter klipparen.

Häll dig pa säkert avständ fran klipparen under drift och se till att manniskor, i synnerhet barn, husdjur och omkringstaende haller sig pa avstand fran det omrade där klipparen används.

SV

Akeinte paki kllpparen.

Apparatklass III

Läsa Användarhandboken

Följande symboler ar viktiga for att lasa och forsta anvandaranvisingarna.

Använd skyddshandskar

Följande system används i användarhandboken for att underlätta Förstäelsen:

VARNING! Varningstexter varnar användarna och konsumenterna for faror och deras art sa att de kan undvika skador med hjälp av lampligt beteende under användningen av Produkten.
VAR FÖRSIKTG: Uppmaningar till försiktiget varnar användarna och konsumenterna fürprodukten risker och deras art sa att de kan undvika att skada Produkten med hjälp av lämpligt beteende under användningen avprodukten.
ANMARKNING: Anmärkningar ger användarna och konsumenterna ytterligare information om användningen av Produkten.
Text i fet, kursiv stil hänvisar till att annat avsnitt i anvandarhandboken.
Text i fet stil hänvisar till inställningar pa klipparen.

VIKTIGT

LAS NOGGRANT FORE ANVÄNDNING! SPARA FÖR FRAMTIDA REFERENSI

Träning

VARNING! Automatisk graskilppare! Halldlg undan fran maskinen! Ha uppsikt over barn!

Läs anvisingarna noggrant. Bekanta dig med reglagen och hur maskinen ska användas.
Lät aldrig personer som inte känner till dessa anvisningar erller barn använda maskinen. Lokala bestammelser kan foreskriva en öldersgräns fürbruik.
- Operatoren aller användaren ar ansvig for olyckor aller faror gentemot andra personer aller egendom.

Forberedelser

Sakerstall att det automatiska gransdragningsystemet installeras enligt anvisiningarna.
- Undersök regelbundet området där maskinen ska användas och ta bort alla stenar, pinnar, kablar, ben och övriga foremål.
- Kontrollera regelbundet maskinen visuellt for att se att knivarna, knivbultarna och klippmodulen inte ar slitna aller skadade. Byt ut slitna aller skadade knivar och bultar parvis for att bevara balansen.
Var forsiktig om maskinen har flera spindlar, eftersom andra knivar roa sig om du snurrar nagon av knivarna.

Allmänt

Anvand aldrig maskinen med trasiga skydd ell erutan sakerhetsanordninger, exempelvis deflektorer och/ eller grasuppsamlare, pA plats.
- Placera aldrig harder erler fotter nara erler under roterande delar. Hall dig hela tiden undan fran utkastoppingen.

Lyft aller bär aldrig en maskin medan motorn árigang.
- Avlagsna (eller aktivera) blockeringsanordningen frän maskinen

innan röjning av blockering;
innan kontroll, rengöring aller arbeten pa maskinen.

Lämna inte maskinen igang utan uppsikt om du vet att det finns husdjur, barn ell er andra personer i narheten.

Underhäll och Förvaring

• Set till att alla muttrar, bultar och skruvar Åtdragna sa att maskinen ar i funktionsdugligt skick.
• Kontrollera gräsuppsamlaren regelbundet med avseende på slitage och skador.
• Byt slitna aller skadade delar av sakerhetsskal.
  Sakerstall att du endast anvander ersattningsklippdelar av ratt typ.
  Sakerstall att batterierna laddas med ratt laddare som rekommenderas av tillverkaren. Felaktig anvandning kan leda til elstotar, overhettning ell lackage av korrosiv vatska fran batteriet.
• Vid lackage av elektrolyt ska du spola med vatten/neutraliserande medel. Kontakta likare vid kontakt med ögonen etc.
  Service av maskinen ske ske i enlight med tillverkarens anvisningar.

Driftsakerhet

Denna användarhandbok innehäller all grundläggande information om saker drift och sakert unterhäll av klippen.

Lás nogrant igenom alla sakerhetsatgärder och -anvisningar ienna användarhandbok innandu använder klipparn. Spara denna användarhandbok for framtida referens. Folj tillverkarens anvisningar vad gäller installation, drift, underhall och reparatoner.

Den har klipparen ar konstruerad for att klippa gras pa oppna och plana ytor. Anvand endast utrustning som rekommenderas av tillverkaren. All annan anvanding fir felaktig anvanding.

Den har klippenaren uppyller CE-sakerhetsstandarderna och -direktiven angaende elektromagnetisk kompatilitet, maskiner och lagspanning.

Klipparen ar inte avsedd att anvandas av personer (inklusive barn) med nedsatt fysisk, sensorisk erller psyisk formaga, ellr som saknar erfarenhet och kunskap, om de inte overvakas erler har fatt instruktioner om anvandning av maskinen fran en person som ar ansvarig for deras sakerhet.

Häll uppsikt över barn sa att de inte leker med maskinen.

Klipparen fär endast användas, underhállas och repareras av personer som helt och hallet Förstår dess särskilda egenskaper och sakerhetsbestammelser.

Starta klipparen enligt anvisingarna. När sakerhetsnyckeln ar i aktiverat lage sku du halla hander och fotter undan frän de roterande knivarna.

Placera aldrig harder och fotter under klipparen.

Ändra inte på klipparens ursprungliga konstruktion. Eventuellaändringar gört att garantin upphör att gälla.

Stäng av klippen med STOPP-knappen på klippen nar個人, i synnerhet barn, eller husdjur befinner sig i klippområdet. Vi rekommenderar att klippen programmeras for att användas under tider nar inga personer eller husdjur befinner sig i området.

Avlagsna foremål som exemplevis grenar, leksaker, stenar och verktyg som kan skada knivarna frän området. Klipparan kan fastna på foremål klippområdet och det kan kravas hjälp for att avlagsna foremållet innan klipparen kan fortsätta klippa.

Lyft aldrig upp klipparen ellr bär den med sakerhetsnyckeln isatt.

Stäng alltid av klipparen med STOPP-knappen nar klipparen inte används. Klipparen kan endast starta nar sakerhetsnyckeln ar isatt och START-knappen trycks in.

Det inbyggda larmet ar mycket hegt. Var forsiktig, i synnerhet om klippen hanteras inomhus.

Använd inte klippen med en trasig kniv Disk erer stonne.

Klipparen fär inte användas av personer som inte vet hur den fungerar och beter sig.

Placera inte nagot ovanp klliparen ell dess laddstation.

Använd alltid skyddshandskar när du arbetar med klippparens knivar.

13 LED for driftkontroll
14 Anvandarhandbok och snabbguide
15 Stromforsörning
16 Skruvar for att fata laddstationen (5 st.)
17 Lagspänningskabel
18 Slingkabel for begräsnings- och guidekabel
19 Kabelpinnar
20 Extra knivar och skruvar (3 st.)
21 Linjal (bryt loss fran kartonglocket)
22 Skarv- och guidekabelkopplingar (3 st.)
23 Slingkabelkopplingar (3 st.)

• Stromförsöjningens utseende kan variera beroende på marknaderna.

Packa upp klipparen och installationsmaterialet. Sakerstall att alla delar som visas i figur 1 ingar och ar oskadade. Kontakta din aterforsäljare om nagra delar saknas aller skadade.

Spara snabbguiden pa en saker plats, eftersom den innehaller den unika hopkopplingskoden for din klippare.

Installation

Lásigenom hela avsnittet innan du páborjar installationen. Installationen páverkar klipparents formága.

Planera installationen noggrant.

Installationens huvudsakliga uppgifter ar att:

Planera layouten och forbereda
- Installera och ansluta laddstationen
Ansluta strömförsörjningen
Ladda batteriet forforsta gangen
- Installera begränsningskabeln
- Installera guidekabeln
- Kalibrera och ta maskinen i drift Första gangen

Planera Layoutn Och Forbereda

Sakerstall att foljande stammer in pa det omrade dar klipparen sha anvandas:

• Gräset ar kortare an 10 cm.
  Det finns inga stenar, losa tradelar, kablar, elkablar med strom aller andra frammande foremal.
  Användningsområdet ar plant och har inga diken, färor eller sluttningar som ar brantare an 35 %.

For installationen kravs foljande verktyg (ingar ej):

• Hammare/gummiklubba for att slå ned pinnarni marken
• Universaltang for att kapa begrangsningskabeln
  Polygriptang for att trycka ihop kopplingarna
• 6 mm insexnyckel for att fästa laddstationen till marken

Installation

Installera Och Ansluta Laddstationen

Placera laddstationen pa en sadan har plats:

En plan yta utan direkt solljus (Laddstationens framkant fär inte vara mer an 5 cm högre ellägre an den bakre kanten.)
Inom räckhäll frän ett vagguttag (Lagspänningskabeln ar 10 m lang.)
Med fritt utrymme minst 3 m framfor den och 1 m at varje sida (Placera den inte i trangau utrymmen inom anvandningsomradet.)

Större delen av laddstationen mäste befinna sig inom användningsomradet.

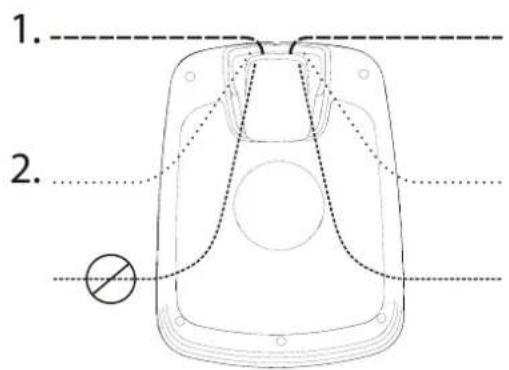

Foljande tva alternative visas i figuren:

• Alternativ 1 - hela laddstationen befinner sig inom användningsomradet.
• Alternativ 2 - en del av laddstationen befinner sig utanfor användningsområdet.

Installation

Ansluta Strömförsörjningen

Anslut strömförsörningen på en sval, torr platsutan direkt solljus.

Om stromforsorjningen ansluts till ett eluttag utomhus maste det vara godkant for utomhusbruk.

Lagspanningskabeln kan dras tvars over anvandningsomrdet om den trampas ell gravs ned.

lagspänningskabeln upphor garantin att galla.

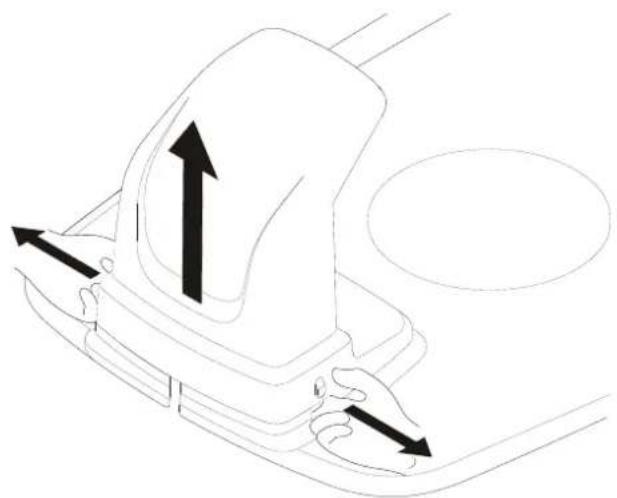

Ta av skyddskapan pa laddstationen genom att trycka pa flikarna pa vardera sidan av basen och lyfta av kapan.

SV

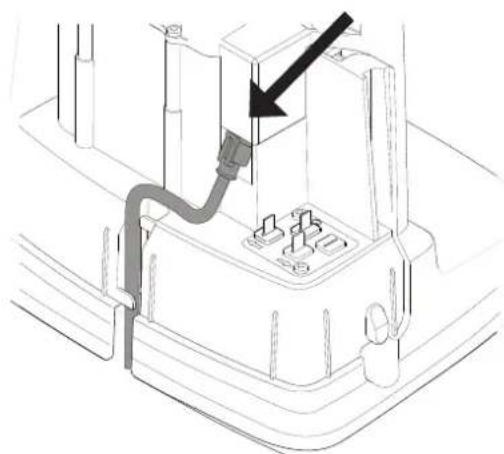

Anslut lagspänningskabeln till laddstationen.

Fäst lagspänningskabeln bakom flikarna for att hälla den på plats på laddstationen.

Anslut strömfornsörningskabeln tillettvagguttag 100-240 V.

Installation

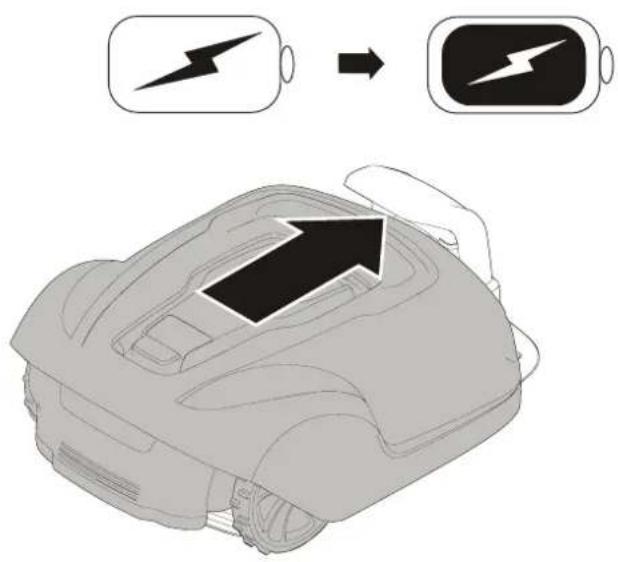

Ladda Batteriet For Forsta Gangen

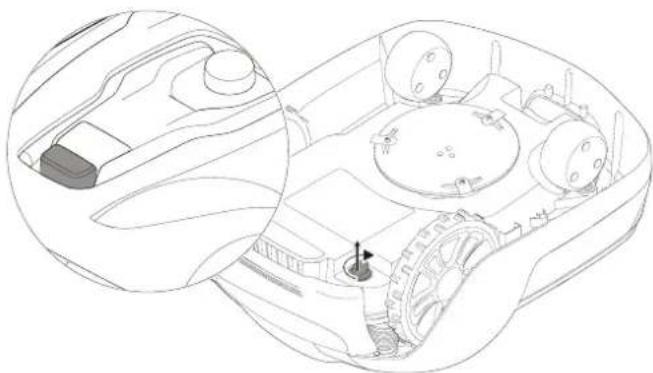

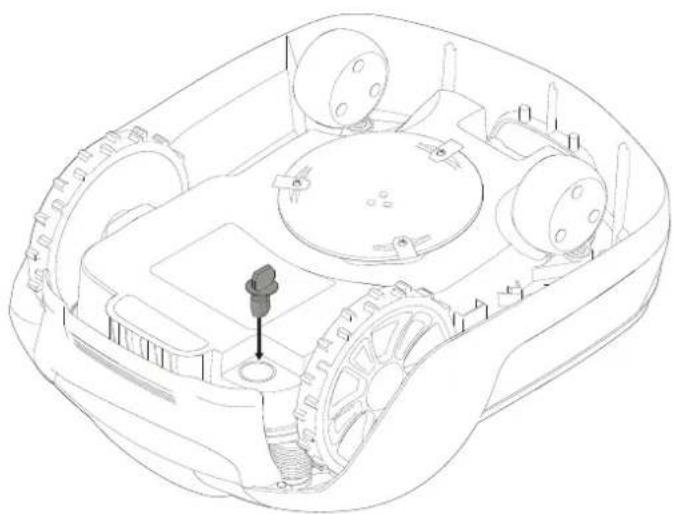

Satt i sakerhetsnyckeln i klipparens undersida och vrid den till aktiverat lage.

Placera klipparen i laddstationen medan begränsnings- och guidekablarna dras.

Klipparen kan inte användas forän installationen ar slutford.

När du installerar begränsningskabeln finns det ett antal situationer att tänka på, se tabellen nedan.

Tabell 1. Hantera awikelser och hinder i användningsområdet

Variation inom användningsområdet Begränsningskabelplanering
Fasta hinder i somma höjd som gräsmattan som klippen kan korsa (lex. stenlagda gängar)	Dra begränsningskabel under stenarna eller i skarvara mellan stenarna.Kör aldrig klippen över grus, kompostmaterial aller liknande som kan skada knivarna.
Fasta hinder ± 1 cm höga Dra begränsningskabeln 10 cm frü n hindret.
Fasta hinder 1-5 cm höga (små diken, blomsterland eller laga kantstenar)	Dra begränsningskabeln 30 cm frü n hindret.
Fasta hinder 5 cm eller högre (staket erler murar) Dra begränsningskabeln 35 cm frü n hindret.
Fasta hinder som År högre än 15 cm och klarar en kollision (träd eller buskar)	Ingen Åtgård kravs - klippen kör suntenna typ av hinder;när den kolldrar med dem.
Fasta hinder som slutter en aning, t.ex. stenar erler stora träd med upphöjda röttter	Dra begränsningskabeln 30 cm frü n hindret erller avlögsnahindret.
Fasta hinder som inte klarar en kollision Dra begränsningskabeln 30 cm frü n och sunt hem det och sedan tillbaka till samma linje.
Långa och smala passager och områden smalare øn 1,5 m Installera en guidekabel.
Gränser i en slutting, på en vög, i en brant erler øver vatten	Komplettera begränsningskabeln med en fysisk græns som ár minst 15 cm hög.
Sluttning på upp till 35% inom användningsområdet	Ingen Åtgård kravs - klippen klarar upp till 35% sö länge sluttningen inte befinner sig vid användningsområdetsrøns.
Sluttning på minde øn 15% ød användningsområdetskant Dra begränsningskabeln som vanligt.
Sluttning på mer øn 15% ød användningsområdetskant Dra inte begränsningskabeln sávida det inte finns ett fast hinter (staket erler mur) somhindrar klippen frasn att lämna användningsområdet.När en del av användningsområdetsrønsytterkant sluttar mer øn 15% ske du dra begränsningskabeln 20 cm inåt på den plana ytan innan sluttningens början.

ANMÄRKNING: Sluttningarnas lutting anges i procentenheter (%). En sluttning som procentenhet beräknas som hojdskillnaden i centimeter for varje meter. Om hojdskillnaden exemplpelvis ar 10 cm inebär det att lutningen ar 10 %.

Installation

Säkra tillfälligt slingkabelns ände med hjälp av en pinne eller att annat foremål vid laddstationen.

Dra slingkabeln i riktning moturs langs användningsområdets planerade gräns, och ta hänsyn till reglerna i tabell 1 tills du ar tillbaka vid laddstationen.

Om du ska installerera en guidekabel ske du skapa en ogla med ca 20 cm extra begränsningskabel vid den punkt där guidekabeln senare ska anslutas.

Se Installera guidekabel pa sidan 15 for mer information.

Om begransningskabeln ar für kort skau anvanda de medfoljande skarvarna och guidekabelkopplingarna for att skarva ytterligare begransningskabel pa foljande satt:

1 Satt i begränsningskabelns badaändar i skarven och guidekabelkopplingen. Kontrollera att kablarna ar helt isatta i skarven och guidekabelkopplingen sa attändarna ar synliga genom skarven och guidekabelkopplingen.
2 Tryck ned knappen på toppen av skarven och guidekabelkopplingen helt med en polygriptang tills du hör ett klick.

Lagg ned slingkabelspolen vid laddstationen.

Gà tillbaka lungs användningsområdets grans och sakra
begränsningskabeln med antingen pinnar eller genom att griva ned den i marken. Vi rekommanderer pinnar aftersom man dā kan justera under användningens Första veckor.

• Klipp gräset vändigt lögnt med en vanlig gräsklippare eller trimmer)där kabeln skadras.
  Lagg begransningskabeln pa marken och sakra med pinnar tatt tillsammans.
  Tryck ellslnd pinnarni marken.

Tryck inte ned pinnarna sa djupt i marken att de stracker begransningskabeln.

När du gräver ned begränsningskabeln:

När hela begränsningskabeln ar dragen och sakrad ska du Installeraändslingkabelkopplingar enligt fjlande:

1 Oppna slingkabelkopplingen och placera kabelin slingkabelkopplingens grepp.
2 Tryck samman slingkabelkopplingarma med en polygriptang tills du hör ett klick.

Klipp av utstickande begränsningskabel 1-2 cm ovanfor varje koppling.

Installation

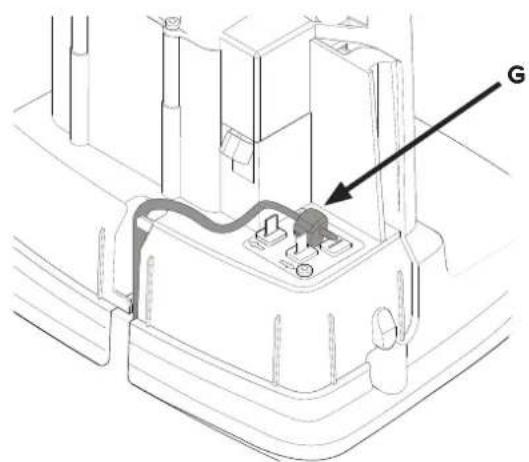

Anslut begränsningskabeln till laddstationen enigt foljande:

1 Ta av skyddskapan pa laddstationen och tra in kabeln bakom flikarna i kanalen langst bak pa laddstationen.
2 Tryck pa kopplingen pa metallstiften pa laddstationen (markerade med pilar at vänster och hoger).

ANMÄRKNING: Säkerställ att begränsningskabeln till höger om laddstationen ar ansluten till högerpilen och vice versa für vänster sida.

Installation

Installera En Guidekabel

Klipparen anvander sig av guidekabeln som tillval for att hitta tillbaka till laddstationen, men aven for att hitta svaratkomlga delar inom anvandningsomradet. Guidekabeln dras exemplvis mellan laddstationen och en avlagsen del av anvandningsomradet aller genom en smal passage.

For smala passager (smalare an 3 m) eller for att forkorta söktiderna rekommenderar vi en guidekabel.

Använd sama kabelspole für bade begränsningskabeln och guidekabeln.

Bäde guidekabeln och begränsningskabeln maste sakras mot marken med pinnar eller genom att grivas ned.

När du installerar guidekabeln i en brant sluttning ská du dra kabeln i vinkel mot sluttningen sa att det ár enklare für klippen att folja guidekabeln i sluttningen.

Dra inte guidekabeln i skarpa vinkar -d'far klipparen svart att folja den.

Dra inte guidekabeln narnare begräsningskabeln an 30 cm.

Dra inte guidekabeln tvärs over begränsningskabeln.

Dra guidekabeln rakt under laddplattan och sedan atminstone 2 m rakt ut fran plattans framkant.

Lämna sa mycket utrymme som möjglt till vänster om guidekabeln (settNDAR stär vänd mot laddstationen).

Kapa begränsningskabeln med universsaltången.

Installation

Satt i begränsningskabelns báda andar somt guidekabelns ena ante i skarven och guidekabelkopplingen. Kontrolera att kablarna ar helt isatta i skarven och guidekabelkopplingen sa att andarna ar synlga genom skarven och guidekabelkopplingen.

Tryck ned knappen på toppen av skarven och guidekabelkopplingen helt med en polygriptang tills du hör att klick.

Säkra skarven somt begränsnings- och guidekablarna med antingen pinnar eller genom att gräva ned dem.

Anslut guidekabeln till laddstationen enligt foljande:

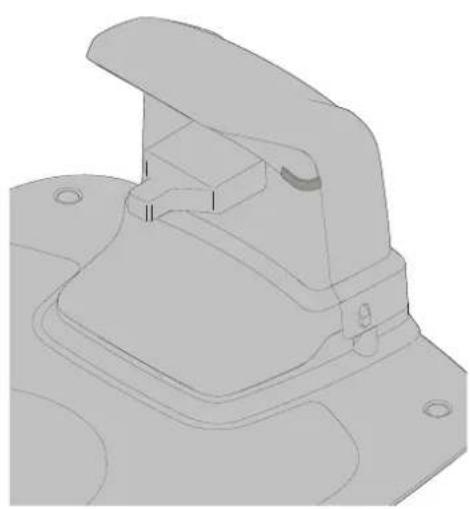

1 Ta av skyddskapan pa laddstationen och tra in guidekabeln bakom flikarna i kanalen till kontakterna.
2 Anslut guidekabeln till det kontaktstift pa laddstationen som ar markt G.

Installation

Kalibrera Och Ta Maskinen I Drift For Första Gången

Säkra laddstationen mot marken med de fem medfoljande fästskruvarna med hjäp av insexnyckeln pa 6 mm.

ANMÄRKNING: Gör inga nya häl i laddstationens basplatta. Endast de beintliga halen fär användas for att sakra basplattan mot marken.

ANMÄRKNING: Gäller stä inte på laddstationens basplatta.

Kontrollera LED-indikatorn pa laddstationen:

LED-indikatorn lyser gront om stromforsorjningens utgangsspanning ar tillganglig och begransningskabeln inte ar bruten.

LED-indikatorn lyser inte nar strömforsörningens utgangsspänning inte ar tillganglig.

Om LED-indikatorn inte lyser fast erler gront, se LED-Indikatorer pa laddstationen pa sidan 24 for felsokning.

Koppla ihop klipparen med mobilappen enligt anvisingarna i Koppla mobilappen till klipparen pa sidan 19.

Användning

Starta Och Stoppa Klipparen

Stanga Av Klipparen

SV

Justera Klipphöjden

For att starta klipparen:

1 Satt i sakerhetsnyckeln och vrid den moturs till lage "1".
2 Dra START-knapplesetbakat.
3 Tryck ned START-knappen.

For att stoppa klippen:

Tryck pa STOPP-knappen pa klipparen.

Tryck pa STOPP-knappen pa klipparen och ta ur sakerhetsnyckeln.

WARNING! Ta alltid ur sakerhetsnyckeln när du utfor underhall erer om klpparen mäste flyttas.

Ställ für de Första veckornas klippning in klpphöjden på 60 mm für att se till att begränsningskabeln och guidekabeln inte klips. Sank darauffter inställingen ett steg varje vecka tills den önskade klipphöjden näs.

Vrid justeringsratten for klipphjden till onskad installing. Den valda installningen ar den marking pa stommen som ar i linje med pilen pa ratten.

Vrid ratten medurs for att oka klipphojden.

Vrid ratten moturs for att minska klipphojden.

Klipparens klippöjd kan justeras mellan 20 mm och 60 mm.

Användning

Lyfta Och Bära Klipparen

Tryck på STOPP-knappen och ta ur sakerhetsnyckeln innan du lyfter klipparen.

Lyft alltid klipparen i barhandtaget.

Koppla Mobilappen Till Klippen

Ladda ned Powerworks GreenGuide fran App Store/Google Play och folj anvisingarna pa skarmen for att koppla ihop. Se till att du har den unika hopkopplingskoden (som finns pa snabbstartsguiden) och klipparen til hands.

WARNING! Anvand skyddshandskar nar du hanterar ell erarbetar I narheten av vassa knlvar.

WARNING! Ta ur sakerhetsnyckeln innan du börjar arbeta på själva klipparen.

WARNING! Dra ur kontakten fran eluttaget Innan du börjar arbeta pa laddstationen aller strömförsörningen.

Kontrolera regelbundet klipparen visuellt och byt ut slitna aller skadade delar for sakerhetens skull.
- Kontrollera att knivarna roterar fritt.
Se till att alla muttrar, bultar och skruvar ar atdragna sa att klipparen ar i funkientsdugligt skick.
Knivarnas normala llylangd ar 2-6 vecor nar de anvands pa storsta mojlgomrade och langre for mindre omraden.

VAR FÖRSIKTIG: Sloa knivar gört att gräset klips dāligt, och därmed drar klipparen mer energia och batteriet maste laddas oftare.

Rengör klipparen regelbundet for basta Funktion.

Ta Av Stommen Frän Chassit

SV

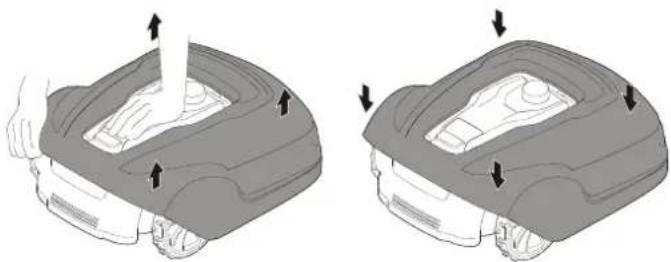

Häll ned klipparen med en hand och lyft ordentlich i ett av stommens hörn. Upprepà detta i samtliga fyra hörn tills stommen losser fran chassisit.

Satt tillbaka stommen genom att rikta in den pa chassit och trycka ned ordentlich tills du hör att den klickar fast. Kontrolera att stommen sitter ordentlich pa chassit.

Rengöring

WARNING! Tryck på STOPP-knappen och ta ur sakerhetsnyckeln innan du rengör klipparen.

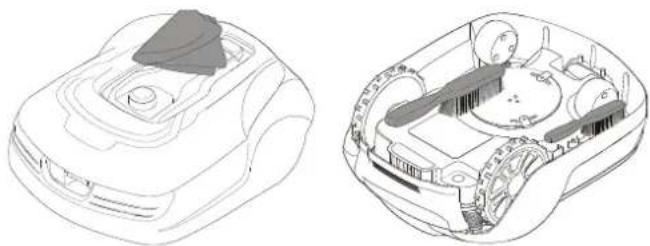

Rengör vid behov klipparen utanpá grundligt med en mjuk borste, en fuktig duk och en vattenslang med lagt tryck. Ta av stommen fran chassit.

Vänd klipparen på sidan och rengör knivområdet och hjulen med en styv borste eller skrapa for att avlågsna gräsavlagringar.

Byta Ut Knivarna

Underhälla Batteriet

WARNING! Tryck på STOPP-knappen och ta ur sakerhetsnyckeln innan du byter ut knivarna. Använd skyddshandskar.

WARNING! Använd endast GLOBEs kniv: 333092355

VAR FÖRSIKTIG: Använd endast originalreservdelar.

Byt ut samtliga tre knivar och skruvar som en sats pa en och sama gang.

Vänd klipparen upp och ned.

Lossa skruvarna med en platt skruvmejsel erer stjärnmejsel.

Avlagsna knivarna och skruvara.

Skruva pa de nya knivarna med nya skruvar.

Kontrollera att knivarna roterar fritt.

WARNING! Vid lückage av elektrolyt skau du spelà med vatten/ neutrallserande medel. Kontakta likare om elektrolytkommen i kontakt med ögonen.

Ladda endast batteriet i originalladdstationen. Felaktig användning kan leda till elstötar, overhettning eller lackage av korrosiv vatska fran batteriet.

Batteriet ar unterhallsfritt men har en begransad livslängd pa 2-4 ar beroende pa hur lang sasongen ar och hur mange timmar per dag klipparen anvands.

Byta Ut Batteriet

WARNING! Tryck på STOPP-knappen och ta ur sakerhetsnyckeln innan du byter ut batterierna. Använd skyddshandskar.

VAR FÖRSIKTIG: Använd endast originalreservdelar.

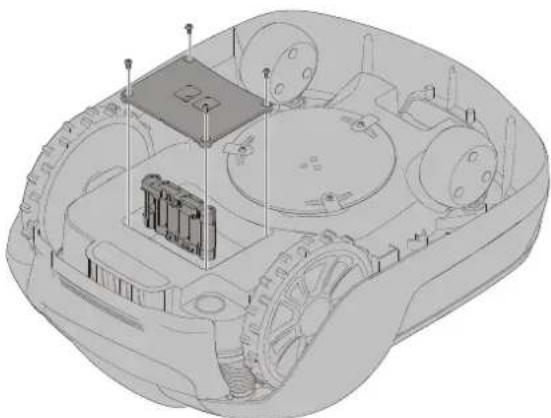

Vänd klippen upp och ned och avlågsna de fyra Torx T20-skruvarna samt batterikåpan.

Koppla loss batterikontaktansluthingen.

Lyft ut batteriet rakt.

Satt i det nya batteriet i fack 1 (det bakre facket).

Anslut batterikontaktanslutningen till detnya batteriet.

Tryck tillbaka batterikapan pa plats och satt i och dra at de fyra Torx T20skruvarna.

Avfallshantera det gamla batteriet i enlighet med lokala miljobestammelser.

Vinterfürvaring Av Klipparen

Rengor alltid klipparen innan den forvaras for vintern.

Ladda batteriet welt innan vinterforvaringen. Om batteriet inte ar fulddat kan det skadas och i vissa fall bli obrukbart.

VAR FÖRSIKTIG: Om batteriet inte ar fulddat kan det skadas och i vissa fall bl obrukbart.

Kontrollera slitagedelarnas skick, att knivarna ar vassa och att knivarna och framhjulen roterar fritt. Atgärda eventuella brister.

Forvara klipparen pa en torr, frostfri plats staende pa samtlga fya hjul.

Vinterförvaring Av Laddstationen

Koppla om möjigt loss begränsningskabeln och guidekabeln frän laddstationen och forvara laddstationen och strömförsörningen inomhus.

Lämna begränsningskabeln och guidekabeln i marken men skydda kablarnas änder mot fukt genom att ansluta dem till en ursprunglig koppling eller placera dem i en behällare med fett.

Om det inte ar möjigt att forvara laddstationen inomhus maste laddstationen forbli ansluten till elnätet, begränsningskabeln och guidekablarna.

Efter Vinterforvaringen

Inspektera klipparens och laddstationens kontakt- och laddytor med avseende på korrosion, brännmärken och smuts. Om ladd- eller kontaktytorna kraver rengöring sku du rengöra med en fin smärgelduk.

Detta avsnitt behandlar dessutom nagra symtom som kan vagleda dig om klipparen inte fungerar som den ske.

Led-Indikatorer På Klipparen

LED Status Betel	delse Åtgård
1. Igång (Grön)	På Klippen ar i gång (laddar, parkerad, klipper, söker etc.) Ingen Åtgård krävs
	Av Sakerhetsnyckeln i lögget Disabled erller klippen har stoppats utanfor laddstationen med stopp-knappen, mobilappen, sakerhetsnyckeln eller på grund av fel
2. Ansluten (Blå)	Blinkar	Förssör ker ansluta till internetservern
	På Ansluten till internetservern
	Av Klippen inte pâslagen
3. Säkerhet (Gul)	Blinkar	Auktorisering med PIN-kod krävs	... via mobilappen.
	Av Ingen PIN-kod krävs		Ingen Åtgård krävs
4. Fel (Röd)	Blinkar	Klipparen stoppad med fel	Kontrolera orsaken til felet och starta sedan om klippen genom att trycka på Start-knappen på klipparen.

Led-Indikatorer På Laddstationen

LED Status Bätydelse Åtgård

5. Grön På Beitragsningskabeln och laddstationen okej Ingen Åtgård krävs.

Blå Blinkar Beitragsningskabeln bruten erller ej ansluten Kontrollera och reparera begränsningskabeln.

Röd Blinkar Elektronikfel i laddstationen eller strömförserjningsenheten Kontakta din äterförsäljare.

Symptom

Om klipparen inte fungerar som den skä, föl felsökningsguiden nedan.

Symptom Orsak Åtgård
Klipparen har svårt att parkera i laddstationen	Laddstationen stär i en slutting. Placera laddstationen pä en yta som är helt plan. Se Installera och ansluta laddstationen på sidan 9.
	Begränsningskabeln är inte dragen korrekt i förhållande till laddstationen.	Kontrolera att laddstationen och begränsningskabeln har installerats korrekt. Se Installera och ansluta laddstationen på sidan 9.
Ojämna klippresultat	Klipparen arbetar for få timmar per dag.	Öka driftstiden. Se Funktionen Schemalöggning i mobilappen.
	Arbetsområdets form kräver att manuella inställninger gös for att klipparen ska hitta till alla avlågsna områden.	Justera grässettans täckning for att styra klipparen till ett erler flera avlågsna områden. Se fonctionen Installeringar i mobilappen.
	Arbetsområdets form kräver att manuella inställninger gös for att klipparen ska hitta till alla avlågsna områden.	Försök att begränsa arbetsområdet aller forlänga driftstiden. Se Funktionen Schemalöggning i mobilappen.
	Knivarna är slöa. Byt ut samtliga knivar och skruvar sá att de roterande delarna balanseras. Se Byta ut knivarna på sidan 21.
	Gräsklipp på knivdisken eller runt motoraxeln. Kontrolera att knivdisken roterarätt. Om inte, ska du avlågsna gräs och främande foremål. Se Underhäll på sidan 20.
Klipparen klipper kortare tid än vanligt mellan laddningarna.	Gräs allerandra främande foremål blockerar knivdisken.	Avlågsna gräs och främande foremål. Se Underhäll på sidan 20.
	Batteriet är slut. Byt ut batteriet. Se Byta ut batteriet på sidan 22.
Klipp- och laddtiderna är kortare än vanligt	Batteriet är slut. Byt ut batteriet. Se Byta ut batteriet på sidan 22.

Brott pa begränsningskabeln och den eventuella guidekabeln beror vanligtvis pa ej avsedd fysisk skada.

Inspektera hela begränsningskabeln frän laddstationen och tillbaka.

Kontrolera att samtliga kopplingar har tryckts ihop ordentligt sa att det blir kontakt.

	Optimow 10 Optimow 15
Mätt:
Höjd 26 cm 26 cm
Längd 62 cm 62 cm
Bredd 50 cm 50 cm
Vikt 11 kg 11 kg
Elsystem:
Batteri, särskilt litiumjarbonatei 24 V/2,0 Ah, delnummer 211022355 24 V/2,0 Ah, delnummer 211022355
Strömförsörning 100-240 V/32 V DC 100-240 V/32 V DC
Lågpänningskabelns langd 10 m 10 m
Genomsnittlig energiförbrukning vid maximal användning	8 kWh/mänad für att arbetsområde på 1 000 m²	10 kWh/mänad für att arbetsområde på 1 500 m²
Laddström 1,3 A DC 1,3 A DC
Genomsnittlig laddtid	140 minutes	70 minutes
Genomsnittlig klipptid	70 minutes	70 minutes
Buller: *)
Uppmättljudeffektnivå **)	58 dB (A)	58 dB (A)
Garanteradljudeffektnivå	60 dB (A)	60 dB (A)
Ljudtrycknivå *** 47 dB (A)	47 dB (A)
Klippning:
Klipsystem	Tre roterande knivar Tre roterande knivar
Genomsnittlig strömforbrukning vid gräsklippning	25 W ± 20 %	25 W ± 20 %
Klipphöjd	2-6 cm	2-6 cm
Klippbredd	22 cm 22 cm
Smalast möjiga passage	60 cm 60 cm
Maximal lutning für klippområde	35 %	35 %
Maximal lutning für begränsningskabel	15 %	15 %
Maximal langd begränsningskabel	800 m	800 m
Maximal arbetskapacitet	1 000 m²	1 500 m²
Rekommanderad ytkapacitet	0-700 m²	500-1 200 m²
IP-klassificering:
Klippare	IPX5	IPX5
Laddstation	IPX2	IPX2
Strömförsörning IP67	IP67

*) Buller i omgivningen uppmatt som ljudeffekt (LWA) i enlight med EG-direktivet 2000/14/EG. Den garanterade ljudeffektnivan inbegripar variationer i produktionen samt variationer fran teststandarden med 1-3 dB (A).
Bullerdeklarationerna overensstammer med EN 50636-2-107:2015

**) osakerheter KWA, 2 dB (A)
*** osakerheter KPA, 2-4 dB (A)

Miljöskydd

Enligt EU-lagen 2012/19/EU maste elektrisk och elektronisk utrustning som inte langre an användbar, och enligt EU-lagen 2006/66/EG maste defekta eller använda batterier samlas in separat och avfallshanteras på ett satt som skonar miljon.

Symbolen på klipparen eller dess forpackning indikerar attenna produit inte fär behandlas som hushållsavfall. Istället ska den lämnas till lamplig Återvinningsstation for atervinning av dess elektroniska componenter och batterier.

Batterierna sitter i chassit under klipparen. Se Byta ut batteriet pa sidan 22 for information om hur du tar ur batteriet.

Genom att sakerstalla att denna produit tas om hand pa ratt satt kan du bidra till att minska den negativa effekt pa miljon och manniskor som annars kan uppsta pa grund av felaktig avfallshantering avenna produit.

För mer information om atervinning avenna produit, kontakta din kommun, ditt avfallsbolag aller det inköpsstälde dar du kõpte produits.

Vid separat insamling av använd maskin och forpackning ar det möjligt att atervinna och ateranvända material. Använding av atervunna material skonar miljön och minskar utnytjandet av ravaror.

Skydda miljon genom att lamna uttjanta batterier till avsedd uppsamlingsplats. Batteriet innehaller amnen som ar skadiga bade for dig och for miljon. Dessa material sha lamnas till en anlaggning som tar emot litiumjonbatterier.

Garantivillkor

GLOBGRO AB, Globe Group Europe garanterar attenna produkt fungerar itva ar (fran inkopsdatum). Garantin omfattar allvarlga material- och tilverkningsfel. Under garantiperioden byter vi ut erler reparerarprodukten utan kostnad under forutsattning att foljande villkor uppfylls:

Klipparen och laddstationen fär endast användas i enlighet med anvisingarna ienna användarhandbok.
Anvandarna aller obehörig tredje part fär inte föska repareraprodukten.

Exempel pafel som inte omfattas av garantin:

Skada orsakad av blixtnedslag.
Skada orsakad av felaktig batteriforvaring ell batterihantering.
Skada orsakad av attett batteri som ej arr originalbatteri har anvants.
- Skada orsakad av att reservdilar och tillbehör, t.ex. knivar och installationsmaterial, som ej År original har använts.
Skada pól slingkabeln.

Knivarna ar forbrukningsvaror och omfattas ej av garantin.

Om fel uppstar paki kllpparen skudkontakta aterforsajaren forytterligare anvisninger. Ha ditt kvitto och produktens serienummer till hands for snabbare hjalp.

CE-deklaration om overensstammelse

Namn och adress till personen med behörighet att sammanställa den teknska filen:

Peter Soderstrom

Propellergatan 1, 21115 Malmö, Sverige

Härmed fösakrar vi att Produkten:

Kategori: Robotgrasklippare

Modell: PRL110, PRL115

Serienummer: Se Produkten typskylt.

Serienr Se Produkten typskylt.

• ar i overensstammelse med relevanta bestammelser i Maskindirektivet (2006/42/EG)
  Särskilda krav for elektriska, batteridrivna robotgräsklippare EN 50636-2-107: 2015 / A1:2018
• är i overensstammelse med bestammelserna i följande andra direktiv:

2014/30/EU, EN 55014-1:2017, EN 55014-2:2015

Bullerdirektivet (2000/14/EG, korrigerat med 2005/88/EG)

2014/53/EU, RF EN 303413, EN 301489-1/-19, EN303447, EN301 489-1/-3, EN 301489-1/-52, EN 301511, EN 62479

Dessutom forsakrarvi att:

Foljande (delar/klasser av) europeiska harmoniserade standarder har anvants:

EN 60335-1:2012+A11+A13:2017, EN 50636-2-107:2015+A1:2018, EN 60335-2-29:2004+A2:2010, EN 62233:2008, EN ISO 3744:2005, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 300 328 V2.1.1, EN 301 489-1 V2.1.1, EN 301 489-17 V3.1.1, EN 62311:2008, EN 61558-1:2005+A1:2009, EN 61558-2-16:2009+A1:2013

Uppmatt Ijudeffektniva

58 dB (A)

Garanterad ljudeffektniva

60 dB (A)

Uvtvderingsmetod angaende overensstammelse i enlighemed: Bilaga V, direktiv 2000/14/EG

EG-typundenökningens certifikatnummer: 13SHN0023-01

T2d a.e.

Ted Qu Haichao

Kvalitetschef

Loft alltid gresskipperen i delve händtaket.

Paring Av Mobilappen Med Gressklipperen

Last ned Powerworks GreenGuide fra App Store/Google Play og følg instruktjone pa skjermen om hvordan du parer gressklipperen. Ha den unike paringskoden (som du finner i hurtigveiledningen) og gressklipperen ved siden av deg.

Vedlikehold

ADVARSEL! Bruk vernehansker nár du handterer eller Jobber I nærheten av de skarpe knlvene. ADVARSEL! Før du begyinner Å jobbe med delve gressklipperen, ma du ta ut sikkerhetsnokkelen. ADVARSEL! Før du begyinner Å jobbe med ladestasjonen eller strømtllforselen, ma du ta staopslet ut av stikkontakten.

Po Zimnom Uskladneni
