BRUKSANVISNING P60UC Powerworks

Svenska(Översättning från originalinstruktioner)

BATTERI

SPECIFICATIONER

2900413

Batteri: 54V = 2.0Ah, 108Wh, 60V max

Spänning per cell: 3.6V ; Antal celler: 15

Laddningstid: 60 min. (använd laddare 2900313)

2900913

Batteri: 54V = 2.5Ah, 135Wh, 60V max

Spänning per cell: 3.6V ; Antal celler: 15

Laddningstid: 75 min. (använd laddare 2900313)

2900513

Batteri: 54V = 4.0Ah, 216Wh, 60V max

Spänning per cell: 3.6V ; Antal celler: 30

Laddningstid: 120 min. (använd laddare 2900313)

För korrekt användning, underhåll och förvaring av batteriet är det mycket viktigt att du läser och förstår de instruktioner som finns i manualen.

Undvik allvarliga skador, brand- och explosionsrisk samt risk för elektrisk stöt:

■ Om batteripaketet har spruckit eller är skadat ska DET INTE sättas i laddaren. Ersätt det med ett nytt batteripack.

■ LADDA INTE batteripaketen i någon annan laddare.

■ KORTSLUT INTE några terminaler på batteripaketet.

WARNING

Om batterivätska kommer i ögonen ska de omedelbart spolas i kallt vatten under 15 minuter. Se till att få medicinskt omvårdnad snarast möjligt. Ladda inte batteripaketet i regn eller blöta förhållanden. Sänk inte ner verktyget, batteripaketet eller laddaren i vatten eller någon annan vätska.

■ Se till att batteripaketet eller laddaren inte överhettas. Om de är varma ska

du låta dem svalna. Ladda enbart i rumstemperatur.

■ Placera inte batteripaketet i solen eller på varm plats. Se till att den är i normal rumstemperatur.

■ Placera på skuggiga, svala och torra platser och om batteriet inte laddas på lång tid. Ladda batteriet minst två timmar varannan månad.

■ Batteripaketets celler kan läcka lite vid extrem användning eller extrema temperaturer. Om ytterhöljet är trasigt och du får batterivätska på huden:

■ Tvätta omedelbart med tvål och vatten.

■ Neutralisera med citronjuice, vinäger eller någon annan mild syra.

■ Om utläckt vätska kommer i ögonen ska du följa instruktionerna ovan och söka medicinsk hjälp.

■ Kontrollera före användning så att uteffekt och ström för batteriladdaren passar till batteripaketet.

KONTROLLERA BATTERIKAPACITET

Tryck på batterikapacitetsindikatorknappen (BCI). Lamporna tänds enligt batteriets kapacitetsnivå. Se tabellen nedan:

BATTERIKAPACITETSINDIKATORKNAPP BATTERIMÄTARE (BCI).

Lampor	Kapacitet
4 gröna lampor	Batteriet har mer än 80 % kapacitet.
3 gröna lampor	Batteriet har mellan 80 % och 60 % kapacitet.
2 gröna lampor	Batteriet har mellan 60 % och 40 % kapacitet.
1 grön lampaB atteriet har mellan 40 % och 25 % kapacitet.
Lamporna lyser inte	Batteriet har mindre än 25 % kapacitet och måste laddas omedelbart

SÄKERHETSFÖRESKRIFTER OCH FÖREBYGGANDE ÅTGÄRDER

1. Ta inte isär batteriet.
2. Förvara utom räckhåll för barn.
3. Exponera inte batteriet för vatten eller saltvatten, batteriet ska förvaras på en sval och torr plats.
4. Placera inte batteriet på varma platser som nära öppen eld, element och liknande.
5. Växla inte de positiva och negativa

Svenska(Översättning från originalinstruktioner)

terminalerna på batteriet.

1. Anslut inte de positiva och negativa terminalerna på batteriet till varandra med metallföremål.
2. Slå, stampa eller stå inte på batteriet.
3. Löd inte direkt på batteriet och gör inte hål på batteriet med spikar eller andra vassa föremål.
4. Om batteriet läcker och vätska kommer i ögonen ska inte ögonen gnidas. Skölj noga med vatten. Avbryt omedelbart användning av batteriet om batteriet ger ifrån sig ovanlig doft, känns varmt, ändrad färg, ändrar form eller verkar konstigt på något sätt.

BATTERILADDARE

SPECIFIKATIONER

60 V laddare: 2900313

Ineffekt: 220-240 V ∼ 50/60 Hz, 1A

Uteffekt: 60 V = 2A

■ TRYCK INTE in ledande material i laddaren.
■ SLÄPP INTE in någon vätska i laddaren.
■ ANVÄND INTE laddaren för något annat ändamål än de som återges i manualen.
■ Koppla från laddaren före rengöring och när batteripaket inte sitter i laddaren.
■ Försök aldrig att koppla samman två laddare.
■ Använd inte laddaren om utpolariteten inte stämmer med laddningspolariteten.
■ Enbart för inomhusbruk.
■ Höljet får under inga omständigheter öppnas. Om höljet är skadat får inte laddaren användas.
■ Försök inte ladda batterier som inte är uppladdningsbara.

WARNING

Undvik brandrisk samt risk för elektrisk stöt:

• Använd inte våt trasa eller lösningsmedel på batteriet eller batteriladdaren.
• Ta alltid bort batteripaketet ur verktyget före rengöring, översyn eller underhåll.

RENGÖRING

Torka av laddarens utsida med en torr, mjuk trasa. Spola inte eller tvätta inte med vatten.

	Klass II
	Enbart för inomhusbruk
	Läs instruktionerna föreladdning
	Säkring

WARNING

Denna apparat kan användas av barn över 8 år och personer med reducerad fysisk, sensorisk eller mental kapacitet eller i avsaknad av erfarenhet och kunskap om de övervakas eller har fått instruktioner om användning av apparaten på säkert sätt och är införstådda med risker i anslutning till användningen.

-Barn får inte leka med apparaten.
- Rengöring och underhållsarbete får inte utföras av barn utan övervakning.
- Om matningskabeln är skadad måste den bytas ut av tillverkaren, dess serviceagent eller motsvarande utbildad person för att undvika faror.
- Täck inte över ventilationsöppningarna ovanpå batteriladdaren. Placera inte batteriladdaren på mjuka underlag som en filt eller kudde. Se till att ventilationshålen på laddaren inte blockeras.
- Låt inte små föremål eller material som stål, aluminiumfolie eller andra främmande föremål komma in i laddarens håligheter.
- Använd enbart 2900413, 2900913 eller 2900513 laddningsbara litiumjonbatterier.

MILJÖSÄKER BATTERIAVYTTRING

Följande giftiga och frätande material finns i de batterier som används i detta

Svenska(Översättning från originalinstruktioner)

batteripaket:

Li-ion, ett giftigt material.

WARNING

Samtliga giftiga material ska avyttras på specifikt sätt för att förhindra förorening av miljön. Före avyttring av skadade eller utslitna litiumjonbatteripaket ska du kontakta den lokala återvinningsanläggningen för information och specifika instruktioner. Ta batterierna till den lokala återvinningsanläggning som är certifierad för avyttring av Li-ion.

WARNING

Om batteripaketet spricker eller går sönder, med eller utan läckage, får det inte laddas eller användas. Avyttra och ersätt det med ett nytt batteripack. FÖRSÖK INTE REPARERA DET! Undvik skada, brand- och explosionsrisk samt risk för elektrisk stöt och att skada miljön.

• Täck över batteripaketets terminaler med kraftig tejp.
• FORSOK INTE att ta bort eller förstöra någon av komponenterna i batteripaketet.
• FÖRSÖK INTE att öppna batteripaketet.

WARNING

• Om läckage uppstår är den läckande elektrolyten frätande och giftig. UNDVIK att få lösningen på huden eller i ögonen och svälj den för allt i världen inte.
• SLÄNG INTE batterierna i hushållsavfallet.
  •GÖR INTE HÅL.
• PLACERA DEM INTE där de blir en del av fyllnadsmassa eller kommunalt avlopp:
• Ta dem till lokala återvinningsanläggningen.

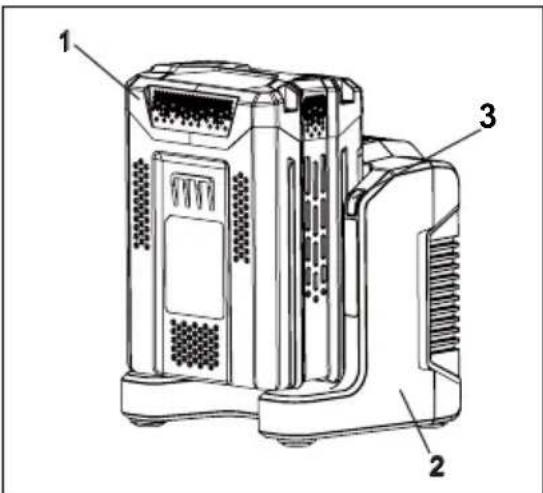

LADDNINGSPROCEDUR

OBS! Batteriet levereras inte laddat. Vi rekommenderar att batteriet laddas fullt

för att säkerställa max användningstid. Litiumjonbatteriet har inget minne och kan laddas när som helst.

1. Koppla in laddaren i ett eluttag.
2. Sätt i batteripaketet (1) i laddaren (2).

Det är en diagnostisk laddare.Laddarens LED-lampor (3) tänds i speciell ordning för att kommunicera batteriets status. De är som följer:

LED-STATUS BESKRIVNING
Blinkar grön Laddas
Fast grön Fulladdat
Fast röd Överhettning
Blinkar röd Laddningsfel

Felaktigt defektmeddelande:

Om batteriet sätts i laddaren och status-LED blinkar ska du ta bort batteriet från laddaren i en minut och sedan sätta i det igen. Om status-LED visar normalt så är batteripaketet OK. Om status-LED fortfarande blinkar ska du ta bort batteripaketet och koppla urladdaren. Vänta en minut och koppla in laddaren på nytt och sätt tillbaka batteripaketet. Om status-LED visar normalt så är batteripaketet OK. Om status-LED fortfarande blinkar så är batteripaketet defekt och ska bytas ut.

OBS! När den röda indikatorn flämtar ska du ta ur batteriet ur laddaren och sätta i det igen inom två timmar. Om indikatorn visar laddning innebär det att batteriet är

Svenska(Översättning från originalinstruktioner)

OK. Ta ur batteriet efter två timmar och koppla även ur laddaren från eluttaget, sätt sedan i elkabeln och batteriet på nytt. Om indikatorn visar laddning innebär det att batteriet är OK. Om inte måste batteriet laddas upp.

KONTROLLERA LADDNINGEN

Om batteripaketet inte laddas som det ska:

• Kontrollera strömmen i eluttaget med lämpligt verktyg. Se till att det finns ström i uttaget.
• Kontrollera laddarens kontakter så att de inte kortslutits av skräp eller främmande material.
• Om omgivande temperatur inte är rumstemperatur ska du flytta laddaren och batteripaketet till en plats där temperaturen är mellan 7°C och 40°C.

WARNING

Om batteriet sätts i laddaren när den är varm eller het kan LED-indikatorn för LADDNING tändas och lysa RÖD. I så fall ska du låta batteriet svalna utanför laddaren i ungefär 30 minuter.

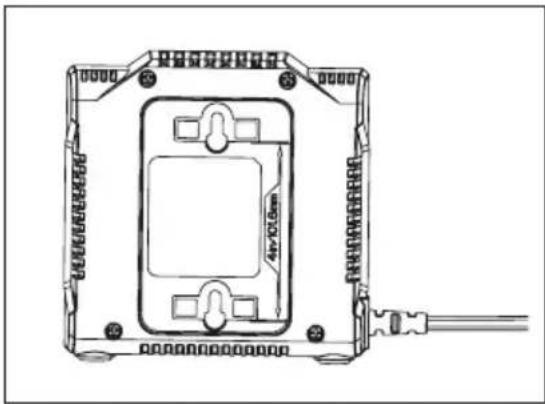

MONTERING AV LADDAREN

1. Laddaren kan installeras hängande på väggen med två #8 skruvar (medföljer inte).
2. Bestäm plats för laddarens väggmontering.
3. Om det är trä ska två träskruvar användas(medföljer inte).
4. Borra två hål med 101.6 mm mellan hålens mittpunkter och se till att de är i linje vertikalt.
5. Vid montering på gipsvägg ska väggankare(medföljer inte) och skruvar användas för att fästa laddaren på väggen.

OBS: Om batteriet och laddaren inte ska användas under längre period ska batteriet tas ur laddaren och elkabeln tas ur eluttaget.

VIKTIGA SÄKERHETSFÖRESKRIFTER

1. SPARA INSTRUKTIONERNA – FARA: MINSKA RISKEN FÖR BRAND ELLER ELEKTRISK STÖT GENOM ATT FÖLJA DESSA INSTRUKTIONER NOGA.
2. Kontrollera spänningen innan laddaren används.
3. Om änden på kontakten inte passar i eluttaget ska du använda kontaktadapter med rätt konfiguration för eluttaget.

KORREKT AVYTTRING AV PRODUKTEN:

Denna märkning innebär att produkten inte får avyttras i hushållsavfallet inom EU. För att förhindra eventuell miljöförstöring och eventuella hälsorisker på grund av icke kontrollerad avyttring ska den avyttras med ansvar för att materialet ska kunna återanvändas på ett hållbart sätt. Returnera den använda enheten enligt retur- och insamlingssystem eller kontakta återförsäljaren som sålt produkten. Återförsäljaren kan ombesörja att produkten återvinns på ett miljömässigt säkert sätt.

Svenska(Översättning från originalinstruktioner)

AVYTTRING AV KASSERADE BATTERIER OCH ACKUMULATORER

Li-ion

Medlemsstaterna ska säkerställa att tillverkare designar apparater på ett sätt så att kasserade batterier och ackumulatorer kan avyttras på korrekt sätt. Där de inte kan avyttras på korrekt sätt av slutanvändaren. Medlemsstaterna ska säkerställa att tillverkare designar apparater på ett sätt så att kasserade batterier och ackumulatorer kan tas bort på korrekt sätt av kvalificerad tekniker som är fristående från tillverkaren. Apparater där batterier och ackumulatorer är inbyggda ska åtföljas av instruktioner om hur dessa batterier och ackumulatorer kan tas bort på säkert sätt av antingen slutanvändaren eller fristående kvalificerad tekniker Vid behov ska även instruktionerna informera slutanvändaren om vilka typer av batterier eller ackumulatorer som är inbyggda i apparaten.

Opladningstid: 60 min. (brug 2900313

Oplader)

2900913

Batteri: 54V = 2.5Ah, 135Wh, 60V MAX

Spænding per celle: 3.6V ; Antal celler: 15

Opladningstid: 75 min. (brug 2900313

Oplader)

2900513

Batteri: 54V = 4.0Ah, 216Wh, 60V MAX

Spænding per celle: 3.6V ; Antal celler: 30

Opladningstid: 120 min. (brug 2900313

Oplader)

Alla nya Powerworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Powerworks Tools är primärt designade för användning av hobbykonsumenter. Denna garanti kan inte överlåtas.

BEGRÄNSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och täcker inte reparationer på grund av:

1. Normalt slitage.
2. Regelbundet underhåll och justering.
3. Skada som uppkommit på grund av felaktig hantering/vanvård/missbruk eller försummelse.
4. Överhettning på grund av uteblivet underhåll.
5. Skada på grund av att fästen/låsanordningar blivit lösa/har lossnat på grund av uteblivet underhåll.

6. Skada orsakad av rengöring med vatten.

7. Maskiner där underhålls- eller reparationsarbete har utförts av icke auktoriserat servicecenter för Powerworks Tools.

8. Maskiner som har monterats eller justerats felaktigt.

9. Skada på grund av felaktig användning av maskinen.

10. Skada på grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och förbrukningsdelar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablart
14. Blad och bladanslutning
15. Remmar
16. Filter

17. Chuckar och verktygshållare

18. Vissa produkter kan innehålla komponenter som motorer, växellådor eller liknande från andra tillverkare. Sådana komponenter om fattas av respektive tillverkares garanti förutom då Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som ligger utanför ovannämnda tillverkares garantiperiod.

19. Begagnade varor omfattas inte av denna garanti.

20. Användning av reservdelar, utbytesdelar eller ytterligare komponenter som inte levererats eller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav för någon produkt enligt denna garanti krävs bevis på ursprungligt inköp. Kredit-/betalkortsutdrag gäller inte som inköpsbevis. I första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis. Maskinen skickas till vår centrala serviceanläggning för inspektion. Om maskinen befinns vara felaktig repareras den och skickas tillbaka till kundens adress utan någon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om vår centrala serviceanläggning inte finner att maskinen är felaktig kommer kunden att meddelas vad deras kostnad blir för reparationen.

Denna garanti kan ändras från tid till annan av hänsyn till behov gällande nya produkter. En kopia av senaste garantin finns tillgänglig på www.greenworkstools.eu.

Powerworks Tools garantibetingelser for gjør-det-sely-maskiner

GARANTIPERIODE

Namn och adress för den som har behörighet att sammanställa tekniskt dokument:

Namn: Ted Qu Haichao (kvalitetsansvarig)

Adress: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996

Köln Tyskland

Härmed intygas att produkten

Kategori 60 V laddare

Modell: 2900313

Serienummer: Se produktens klassificeringsetikett

Tillverkningsår: Se produktens klassificeringsetikett

■ uppfyller relevanta krav i lågspänningsdirektivet 2014/35/EU

■ överensstämmer med villkoren i följande övriga EMC-direktiv (2014/30/EU),

Dessutom intygar vi att

följande (delar/paragrafer i) följande europeiska harmoniserade standarder har använts

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Plats, datum: Changzhou, 14/12/2016

Underskrift: Ted Qu Haichao

Kvalitetsansvarig
