GEBRUIKSAANWIJZING P2448C Powerworks

NL De POWERWORKS duale spanning 24V/48V accu past automatisch de benodigde spanning aan -24V of 48V * afhankelijk van het duale spanningstoestel van POWERWORKS dat u gebruikt. * Alleen geschikt voor gebruik met de POWERWORKS duale spanning 24/48V serie.

1 Belangrijke veiligheidsinstructies.... 24

2 Symbolen op het gereedschap....24

3 Recycling....24

4 Voer de accu op een milieubewuste manier af......24

5 Gebruik....25

5.1 Laadprocedure.... 25
5.2 Onderzoek de oplader....25

5.3 De oplader monteren....25
6 Onderhoud.... 26
6.1 Reinig het gereedschap.... 26
6.2 Het gereedschap opbergen....26

7 Probleemoplossing......26
8 Technische gegevens...... 26
9 Garantie....26
10 EG conformiteitsverklaring...... 27

NL

Nederlands

1 BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• BEWAAR DEZE INSTRUCTIES - GEVAAR: OM HET RISICO OP BRAND OF EEN ELEKTRISCHE SCHOK TE BEPERKEN, DIENT U DEZE INSTRUCTIES ZORGVULDIG TE BEVOLGEN.
• Controleer de beschikbare spanning op elke locatie voordat u de oplader gebruikt.
• Als de punt van de stekker niet in het stopcontact past, gebruik dan een adapterstekker met de juiste configuratie voor het stopcontact.
• NOOIT de oplader met geleidende materialen onderzoeken.
• Laat GEEN vloeistof in de oplader terecht komen.
• Probeer de oplader NIET te gebruiken voor andere doeleinden dan die in deze handleiding genoemde doeleinden.
• Ontkoppel de oplader voor het reinigen en wanneer er geen accupack in de oplader zit.
• Probeer niet om twee opladers tegelijk aan te sluiten.
• Gebruik de oplader niet in de omstandigheden waar de polariteit van de uitgang niet overeenkomt met de polariteit van de belasting.
• Alleen voor gebruik binnenshuis.
• De afdekking mag in geen geval worden geopend. Als de afdekking is beschadigd, mag de oplader niet meer worden gebruikt.
• Laad geen niet oplaadbare batterijen op.

WAARSCHUWING

Om het risico op brand, elektrische schok of elektrocutie te voorkomen:

• Gebruik geen vochtige doek of reinigingsmiddel voor de batterij of oplader.
• Verwijder het accupack altijd voordat u het gereedschap schoonmaakt, inspecteert of onderhoud uitvoert.

2 SYMBOLEN OP HET GEREEDSCHAP

De onderstaande symbolen kunnen op uw gereedschap staan. Bekijk ze en leer hun betekenis kennen. De juiste interpretatie van deze symbolen stelt u in staat om het gereedschap beter en veiliger te gebruiken.

Symbool	Uitleg
	Klasse II
	Alleen voor gebruik binnenshuis

Symbool Uitleg
	Lees de instructies voordat u be-gint met het opladen
	Zekering

3 RECYCLING

Aparte afvoer. U mag dit niet met het huishoudelijk afval afvoeren. Als het nodig is om de machine te vervangen, of als het u hem niet meer nodig heeft, mag u hem niet afvoeren via het huishoudelijk afval. Maak deze machine beschikbaar voor afzonderlijke afvoer.

Door afzonderlijke afvoer van gebruikte machines en verpakkingen kunt u materialen recyclen en opnieuw gebruiken. Gebruik van de gerecyclede materialen helpt milieu-vervuiling te voorkomen en verlaagt de behoefte aan grondstoffen.

Verwijder batterijen aan het einde van hun nuttige levensduur met de nodige voorzorgsmaatregelen voor ons milieu. De batterij bevat materiaal dat gevaarlijk is voor u en het milieu. U moet deze materialen afzonderlijk verwijderen en afvoeren bij een instelling die lithium-ion batterijen accepteert (KCA).

4 VOER DE ACCU OP EEN MILIEUBEWUSTE MANIER AF

Nederlands

WAARSCHUWING

Als het accupack scheurt of breekt, met of zonder lekkages, mag u hem niet meer opladen of gebruiken. Voer de accu af en vervang hem door een nieuw accupack. PROBEER HET NIET TE REPAREREN! Om letsel en het risico op brand, explosie of een elektrische schok te voorkomen en om schade aan het milieu te voorkomen:

• Dek de aansluitingen van de accu af met heavy-duty plakband.
• Probeer NOOIT onderdelen van het accupack te verwijderen of te vernietigen.
  • Probeer het accupack NOOIT te openen.
• Als zich een lek ontwikkelt, zijn de vrijgekomen elektrolyten corrosief en giftig. Krijg de oplossing NIET in de ogen of op de huid en niet inslikken.
• Voer deze accu's NIET af via het huishoudelijk afval.
  • NIET verbranden.
• Voer ze NIET zo af dat ze op de vuilstort of bij het gemeentelijk afval terecht kommen.
• Voer ze af via het KCA of een verwijderingscentrum.

5 GEBRUIK

5.1 LAADPROCEDURE

i OPMERKING

Laad het accupack vóór gebruik volledig op om ervoor te zorgen dat het accupack de maximale looptijd kan bereiken. Dit accupack heeft geen geheugen. U kunt het op ieder moment opladen.

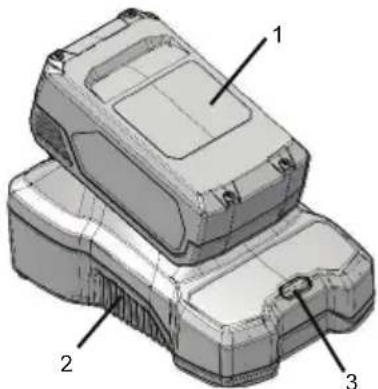

1. Sluit de stekker van de oplader (2) aan op een stopcontact.
2. Plaats het accupack (1) in de oplader (2).

Dit is een diagnostische oplader. Het led-lampje van de oplader (3) brandt in een gespecificeerde volgorde om de huidige batterijstatus weer te geven. Ze zijn als volgt:

LAADPROCEDURE (LED-INDICATOR)

ACCU WORDT OPGELADEN
VOLLEDIG OPGELADEN
BATTERIJ IS TE WARM (VERWIJDEREN GEDURENDE CA. 30 MINUTEN OM AF TE LATEN KOELEN)
DEFECTE BATTERIJ (VERWIJDEREN EN VERVANGEN DOOR EEN NIEUWE BATTERIJ)

Foutief defect opmerking:

1. Plaats het accupack in de oplader.

2. Als de status-led ROOD knippert, haal dan het accupack voor 1 minuut uit de oplader.

3. Plaats het accupack weer terug in de oplader.

- Als de status-led GROEN knippert, is het accupack goed.

- Als de status-led ROOD blijft knipperen, verwijdert u het accupack en ontkoppelt u de oplader.

1. Wacht 1 minuut en plaats het accupack opnieuw in de oplader.

2. Als de status-led GROEN knippert, is het accupack goed.

3. Als de status-led ROOD blijft knipperen, is het accupack defect en moet het accupack worden vervangen.

5.2 ONDERZOEK DE OPLADER

Als het accupack niet naar behoren laadt:

1. Controleer of het stopcontact onder stroom staat met behulp van een ander gereedschap. Zorg ervoor dat het stopcontact werkt.
2. Controleer of de contacten van de oplader niet zijn kortgesloten.
3. Als de oplader niet de normale kamertemperatuur heeft, brengt u de oplader en het accupack naar een plek waar de temperatuur tussen 6°C en 40°C ligt.

WAARSCHUWING

Als u het accupack in de oplader in een warme of hete omgeving plaatst, brandt het led-lampje rood. Haal het accupack eruit en laat het accupack ongeveer 30 minuten afkoelen.

5.3 DE OPLADER MONTEREN

1. Leg de plek op de muur waar u de oplader wilt bevestigen vast.
2. Gebruik 2 hout- schroeven om de oplader op de houten noppen te bevestigen.

Nederlands

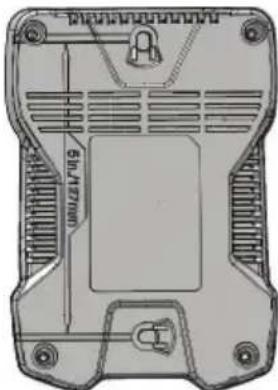

1. Boor twee parallelle gaten 5" (127 mm) in het midden.
2. Gebruik muurankers en schroeven om de oplader aan de gipsplaat te bevestigen.

Als u het accupack en de oplader gedurende een langere tijd niet gebruikt, moet u het accupack uit de oplader halen en de stekker uit het stopcontact trekken.

6 ONDERHOUD

Houd de ventilatiesleuven vrij van blokkades, zaagsel en houtstof. Spuit, was of plaats de ventilatiesleuven niet in water.

• Verwijder het ongewenste materiaal met een stofzuiger uit de ventilatiesleuven.
• Reinig de behuizing en de kunststof onderdelen met een droge en zachte doek.

i BELANGRIJK

Maak de kunststof behuizing of onderdelen niet schoon met een agressief schoonmaakmiddel.

6.2 HERGEREREDSCHAR OPBERGENEN

- Verwijder het accupack voordat u de oplader opbergt of de stekker van de oplader uit het stopcontact trekt.

PROBLEEM MOGELIGELOCE OO-RZAAK		OPLOSSING
De oplader werkt niet. Opla-der toont een defecte modus.(LED knippert rood)	Accupack of op-lader is defect of er is sprake van een slechte ver-binding tussen het accu- pack en de oplader.	Verwijder het ac-cupack uit de la-der en plaats hem vervolgens terug.
		Probeer een an-der accupack te laden.
		Trek de stekker van de oplader uit het stopcon-tact en wacht tot-dat de rode led uit gaat, steek de stekker vervol-gens opnieuw in het stopcontact.
De oplader werkt niet. De oplader geeft evaluatiemodus weer (led brandt continu rood).	Het accupack is te warm of te koud.	Laat het accu-pack op normale temperatuur ko-men. Het laden start wanneer accu- pack weer een temperatuur van 3°C-47°C (37°F-117°F) heeft.

(De volledige garantievoorwaarden zijn terug te vinden op de website)

De garantie bedraagt 3 jaar op het product en 2 jaar op batterijen (consument/privégebruik) vanaf de datum van aankoop. Deze garantie dekt fabricagefouten. Een defect product dat onder de garantie valt kan worden

gerepareerd of vervangen. Een apparaat dat op andere manieren is misbruikt of op andere manieren is gebruikt dan beschreven in de gebruiksaanwijzing, kan worden uitgesloten van de garantie. Normale slijtage en aan slijtage onderhevige onderdelen vallen niet onder de garantie. De oorspronkelijke fabrieksgarantie wordt niet beïnvloed door enige aanvullende garantie die door een dealer of verkoper wordt geboden.

Een defect product moet worden geretourneerd naar het verkooppunt om aanspraak te maken op de garantie, samen met het aankoopbewijs (kassabon).

10 EG

CONFORMITEITSVERKLARING

Naam en adres van de fabrikant:

Naa Changzhou Globe Co., Ltd.

m:

Naam en adres van de persoon bevoegd voor het samenstellen van het technisch bestand:

Naa Peter Söderström

m:

Ad- Propellergatan 1, 211 15 Malmö, Zweden

res:

Wij verklaren hierbij dat het product

Serienummer: Zie typeplaatje van product

Fabricagejaar: Zie typeplaatje van product

• in overeenstemming is met de relevante bepalingen van laagspannings- richtlijn 2014/35/EG
• in overeenstemming is met de bepalingen van laagspannings- richtlijn 2014/30/EG.

Wij verklaren tevens dat de volgende (delen/clausules van) Europese geharmoniseerde normen werden

EN 60335-2-29, EN 60335-1, EN 62233, EN

55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Plaats, datum: Handtekening: Quality Director 10.10.2018

Ted Gu
