MANUALE UTENTE P2448C Powerworks

IT La batteria POWERWORKS doppia tensione 24/48 V regola automaticamente la tensione necessaria - 24 V o 48 V * a seconda della tensione del dispositivo POWERWORKS doppia tensione utilizzato. * Utilizzabile esclusivamente con la serie POWERWORKS doppia tensione 24/48 V.

1 Avvertenze di sicurezza importanti....9

2 Simboli sul prodotto....9

3 Riciclaggio.... 9

4 Smaltimento della batteria nel rispetto dell'ambiente....9

5 Utilizzo....10

5.1 Procedura di ricarica.... 10
5.2 Controllo del caricabatteria....10

5.3 Fissaggio del caricabatteria....11

6 Manutenzione....11

6.1 Pulizia dell'apparecchio....11
6.2 Conservazione dell'apparecchio....11

7 Risoluzione dei problemi...... 11
8 Specifiche tecniche.... 11
9 Garanzia....11
10 Dichiarazione di conformità CE... 12

1 AVVERTENZE DI SICUREZZA IMPORTANTI

• CONSERVARE QUESTE ISTRUZIONI - PERICOLO! PER RIDURRE IL RISCHIO DI INCENDIO O SCOSSA ELETTRICA, RISPETTARE ATTENTAMENTE QUESTE ISTRUZIONI.
• Assicurarsi della tensione disponibile localmente prima di usare il caricabatteria.
• Se la spina non è adatta al tipo di presa di corrente, usare un adattatore per spina adatto al tipo di presa.
  • NON toccare il caricabatteria con materiali conduttori.
• NON permettere l'ingresso di acqua all'interno del caricabatteria.
  • NON tentare di usare il caricabatteria per scopi diversi da quelli illustrati in questo manuale.
• Scollegare il caricabatteria dalla rete elettrica prima di pulirlo e quando al suo interno non è presente un gruppo batteria.
• Non tentare di collegare due caricabatteria.
• Non usare il caricabatteria in circostanze in cui la polarità di uscita non corrisponde alla polarità di carico.
• Per il solo uso in interni.
• Non aprire l'involucro per alcun motivo. Se l'involucro è danneggiato, il caricabatteria non deve più essere usato.
  • Non ricaricare le batterie non ricaricabili.

AVVERTIMENTO

Per ridurre il rischio di incendio, scossa elettrica o infortunio:

• non usare panni umidi o detergenti sulla batteria o sul caricabatteria;
- rimuovere il gruppo batteria prima di sottoporre l'utensile a pulizia, ispezione o manutenzione.

2 SIMBOLI SUL PRODOTTO

Sul prodotto possono essere presenti i seguenti simboli. Studiarli e memorizzarli. La corretta interpretazione di tali simboli permette un uso migliore e più sicuro dell'utensile.

Simboli	Significato
	Classe II
	Per il solo uso in interni.
	Prima della ricarica, leggere le ist-ruzioni.

Simboli Significato
	Fusibile

3 RICICLAGGIO

	Raccolta differenziata. Questo apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Non gettare l'apparecchio insieme ai rifiuti domestici. L'apparecchio deve essere raccolto separatamente dagli altri rifiuti.
	Portarlo presso un apposito punto di raccolta destinato al riciclaggio degli apparecchi elettrici ed elettronici e degli imballaggi. Il riciclaggio dei materiali contribuisce a evitare danni ambientali e riduce la necessità di materie prime.
	Al termine della loro vita utile, smaltire le batterie nel rispetto dell'ambiente. La batteria contiene materiali nocivi per l'ambiente e la salute. Rimuovere la batteria e smaltirla separatamente presso gli appositi punti di raccolta di batterie agli ioni di litio.

4 SMALTIMENTO DELLA BATTERIA NEL RISPETTO DELL'AMBIENTE

AVVERTIMENTO

Se il gruppo batteria si incrina o si rompe, con o senza perdite, non ricaricarlo e non usarlo. Smaltirlo e sostituirlo con un nuovo gruppo batteria. NON

TENTARE DI RIPARARLO! Per evitare il rischio di incendio, esplosione, scossa elettrica e lesioni, e per evitare di danneggiare l'ambiente:

• coprire i terminali della batteria con del nastro isolante;
- NON tentare di rimuovere o distruggere alcun componente della batteria;
• NON tentare di aprire il gruppo batteria;
- in caso di perdite, gli elettroliti rilasciati sono tossici e corrosivi; NON far entrare il liquido a contatto con gli occhi o la pelle, e non ingerirlo;
- NON gettare la batteria insieme ai rifiuti domestici indifferenziati;
• NON bruciarla;
- NON gettare la batteria in luoghi da cui può finire in discariche o nel flusso dei rifiuti solidi urbani;
- portarla presso un centro di smaltimento o riciclaggio certificato.

5 UTILIZZO

5.1 PROCEDURA DI RICARICA

i NOTA

Prima dell'uso, ricaricare completamente il gruppo batteria per assicurarsi che raggiunga la massima autonomia. Il gruppo batteria non è dotato di effetto memoria. È possibile ricaricarlo in qualsiasi momento.

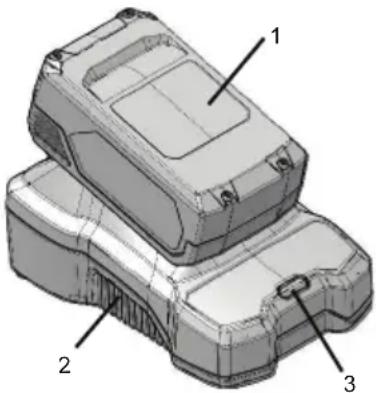

1. Collegare il connettore del caricabatteria (2) a una presa di corrente.
2. Inserire il gruppo batteria (1) nel caricabatteria (2).

Questo è un caricabatteria diagnostico. La spia del caricabatteria (3) si illumina in modo preciso, descritto di seguito, per segnalare lo stato della batteria.

PROCEDURA DI RICARICA (SIGNIFICATO DELLA SPIA)

BATTERIA SOTTO CARICA	VERDELAMPEGGIAN-TE
COMPLETAMENTE CARICA	VERDE
BATTERIA TROPPO CALDA (RI-MUOVERLA PER CIRCA 30 MINU-TI AFFINCHÉ SI RAFFREDDI)	ROSSA
BATTERIA DIFETTOSA (RIMUO-VERLA E SOSTITUIRLA CON UNA BATTERIA NUOVA)	ROSSALAMPEGGIAN-TE

Se il caricabatteria indica che la batteria difettosa, procedere come descritto di seguito.

1. Reinserire il gruppo batteria nel caricabatteria.
2. Se la spia di stato continua a lampeggiare di ROSSO, rimuovere il gruppo batteria da caricabatteria per 1 minuto.
3. Reinserire il gruppo batteria nel caricabatteria.
4. Se la spia di stato lampeggia di VERDE, la batteria è funzionante.
5. Se la spia continua a lampeggiare di ROSSO, rimuovere il gruppo batteria e scollegare il caricabatteria dalla rete elettrica.
6. Attendere 1 minuto e reinserire il gruppo batteria nel caricabatteria.
7. Se la spia di stato lampeggia di VERDE, la batteria è funzionante.
8. Se la spia di stato continua a lampeggiare di ROSSO, la batteria è difettosa e deve essere sostituita.

5.2 CONTROLLO DEL CARICABATTERIA

Se il caricabatteria non funziona correttamente, procedere come descritto di seguito.

1. Testare la presa di corrente con altri utensili. Assicurarsi che la presa di corrente sia funzionante.
2. Assicurarsi che i contatti di ricarica non siano in cortocircuito.
3. Assicurarsi che il caricabatteria si trovi in un ambiente la cui temperatura è compresa tra 6°C e 40°C; in caso contrario, spostarlo.

AVVERTIMENTO

Se il gruppo batteria viene inserito nel caricabatteria in ambienti caldi, la spia del caricabatteria si accende di rosso. Rimuovere il gruppo batteria e lasciarlo raffreddare per circa 30 minuti.

Italiano

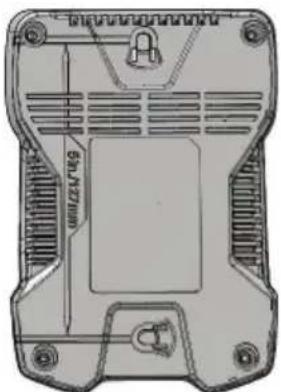

5.3 FISSAGGIO DELEL CARICABATTERIA

1. Individuare il punto della parete su cui fissare il caricabatteria.
2. Usare 2 viti da legno per fissare il caricabatteria a travi di legno.
3. Praticare due fori paralleli da 5" (127 mm) al centro.
4. Usare tasselli e viti per fissare il caricabatteria al cartongesso.

In previsione di un lungo periodo di inutilizzo del gruppo batteria e del caricabatteria, rimuovere la batteria dal caricabatteria e scollegare il cavo dalla presa di corrente.

6 MANUTENZIONE NE

6.1 PULIZIA DELEAPPARECCHIO

i NOTA

Mantenere le aperture di ventilazione prive di ostruzioni, polvere e polvere di legno. Non spruzzare aria sulle aperture di ventilazione e non pulirle con acqua o liquidi.

• Rimuovere il materiale estraneo dalle aperture di ventilazione con un aspirapolvere.
• Pulire le superfici esterne e i componenti in plastica con un panno morbido e umido.

i IMPORTANTE

Non usare detergenti o solventi aggressivi sulle parti in plastica.

6.2 CONSERVAZIONE DELL'APPARECCHIO

- Rimuovere il gruppo batteria prima di riporre o scollegare il caricabatteria.

7 RISOLUZIONE DEI PROBLEMENI

PROBLEMA POSSIBILE CAUSA	SOLUZIONE
Il caricabatteria non funziona. La spia indica che il gruppo batteria è difet- toso (la spia lampeggia di rosso).	Il gruppo batteria o il caricabatteria è difettoso o la connessione tra il gruppo batteria e il caricabatteria è errata.
	Provare a rimuovere il gruppo batteria e reinse- rirlo nel carica- batteria.
	Provare a ricari- care un altro gruppo batteria.
	Scollegare il cari- cabatteria dalla presa di corrente e attendere che la spia rossa si spenga, quindi ri- collegare la spi- na alla presa di corrente.
Il caricabatteria non funziona. La spia indica la modalità di diag- nosi (la spia è accesa di ros- so).	Il gruppo batteria è troppo caldo o troppo freddo.

8 SPECIEQHE REONCHE HE

Modello P2448C
Tensione 24 - 48 V
Ingresso 230 V AC 50-60 Hz 2 A
Uscita 24V DC 2A

Modello P2448C4
Tensione 24 - 48 V
Ingresso 230 V AC 50-60 Hz 2,5 A
Uscita 24V DC 4A

9 GARANZIAZIA

(I termini e le condizioni integrali della garanzia sono consultabili sul sito web.)

. offre una garanzia di 3 anni per il prodotto e di 2 anni per le batterie (uso domestico/privato) dalla data di

IT

acquisto. La garanzia copre i difetti di fabbricazione. I prodotti difettosi in garanzia possono essere riparati o sostituiti. L'uso del prodotto in modo improprio o diverso da come descritto nel manuale di istruzioni può invalidare la garanzia. La normale usura del prodotto e degli accessori non è coperta dalla garanzia. La garanzia del fabbricante non è influenzata da eventuali garanzie supplementari offerte dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i prodotti difettosi devono essere riportati presso il punto vendita insieme alla prova di acquisto (ricevuta).

10 DICHIARAZIONE DI CONFORMITÀ CE

Nome e indirizzo del fabbricante

No- Changzhou Globe Co., Ltd.

me:

Nome e indirizzo della persona autorizzata a compilare il fascicolo tecnico

Con la presente si dichiara che il prodotto

Categoria:

Numero di serie: consultare la targa del prodotto

Anno di fabbricazione: consultare la targa del prodotto

• è conforme ai requisiti rilevanti della direttiva Bassa Tensione (2014/35/EU).
• è conforme ai requisiti rilevanti della direttiva EMC (2014/30/EU).

Inoltre, si dichiara di aver utilizzato i seguenti (parti/clausole degli) standard armonizzati europei:

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Luogo, data:

Firma: Direttore qualità

10.10.2018
