KÄYTTÖOHJE P60B6 Powerworks

Suomi(Alkuperäisten ohjeiden käännös)

AKKU

TEKNISET TIEDOT

2900413

Akku: 54V =2.0Ah, 108Wh, 60V Max

Jännite kennoa kohden: 3.6V ; Kennojen määrä: 15

Latausaika: 60 min. (käytä 2900313-laturia)

Latausaika: 30 min. (käytä 2904813-laturia)

2900913

Akku: 54V =2.5Ah, 135Wh, 60V Max

Jännite kennoa kohden: 3.6V ; Kennojen määrä: 15

Latausaika: 75 min. (käytä 2900313-laturia)

Latausaika: 37.5 min. (käytä 2904813-laturia)

2904613

Akku: 54V =3.0Ah, 162Wh, 60V Max

Jännite kennoa kohden: 3.6V ; Kennojen määrä: 15

Latausaika: 90 min. (käytä 2900313-laturia)

Latausaika: 45 min. (käytä 2904813-laturia)

2900513

Akku: 54V = 4.0Ah, 216Wh, 60V Max

Jännite kennoa kohden: 3.6V ; Kennojen määrä: 30

Latausaika: 120 min. (käytä 2900313-laturia)

Latausaika: 60 min. (käytä 2904813-laturia)

2904713

Akku: 54V = 6.0Ah, 324Wh, 60V Max

Jännite kennoa kohden: 3.6V ; Kennojen määrä: 30

Latausaika: 180 min. (käytä 2900313-laturia)

Latausaika: 90 min. (käytä 2904813-laturia)

Tämän akun asianmukainen käyttö, huolto ja säilytys edellyttää, että luet ja ymmärrät tämän käyttöoppaan ohjeet.

Jotta vältyt vakavalta vammalta, tulipalon vaaralta, räjähdykseltä ja sähköiskun vaaralta:

■ Jos akun kotelo on haljennut tai vioittunut, ÄLÄ laita sitä laturiin. Vaihda se uuteen akkuun.

■ ÄLÄ lataa näitä akkuja minkään muun tyyppisellä laturilla.

■ ÄLÄ yritä aiheuttaa akun napojen välille oikosulkua.

! VAROITUS

Jos akkunestettä joutuu silmiin, huuhtele niitä puhtaalla vedellä vähintään 15 minuuttia. Hakeudu välittömästi lääkärin hoitoon. Älä lataa akkua sateessa tai kosteissa olosuhteissa. Älä upota laitetta, akkua tai laturia veteen tai muuhun nesteeseen.

• Älä anna akun tai laturin ylikuumentua. Jos ne ovat lämpimät, anna niiden jäähtyä. Suorita lataus vain huoneenlämpötilassa.
• Älä jätä akkua auringonpaisteeseen tai kuumaan ympäristöön. Pidä normaalissa huoneenlämpötilassa.

• Pidä se varjoisassa, viileässä ja kuivassa paikassa, jos akkua ei ole ladattu pitkään aikaan; lataa akkua 2 tuntia 2 kuukauden välein.
  ■ Akun kennot saattavat vuotaa hieman äärimmäisen rankassa käytössä tai äärilämpötiloissa. Jos ulkokuori on rikkoutunut ja nestettä vuotaa iholle:

• Pese välittömästi saippualla ja vedellä.

• Neutraloi sitruunamehulla, etikalla tai muulla laimealla hapolla.
  ■ Jos vuotanutta nestettä pääsee silmiin, noudata yllä olevia ohjeita ja hakeudu lääkärin hoitoon.
  ■ Tarkista ennen käyttöä, sopiiko akkulaturin jännite ja virta akun lataukseen.

AKUN KAPASITEETIN TARKISTAMINEN

Paina akun kapasiteetin ilmoituspainiketta (BCI). Valo syttyy ilmoittaen akun kapasiteetin. Katso alla oleva taulukko:

Valot	Kapasiteetti
4 vihreää valoa	Batteriet er ca. 80% over kapasitet.
3 vihreää valoa	Batteriet er mellom 80% og 60% av kapasitet.
2 vihreää valoa	Batteriet er mellom 60% og 40% av kapasitet.
1 vihreä valoB atteriet er mellom 40% og 20% av kapasitet.
Valot sammuvat	Akun kapasiteetti on alle 20 %, ja se on ladattava heti.

Suomi(Alkuperäisten ohjeiden käännös)

TURVALLISUUSILMOITUKSET JA VAROTOIMET

1. Älä pura akkua.
2. Pidä poissa lasten ulottuvilta.
3. Älä altista akkua vedelle tai suolavedelle; akkua tulee säilyttää viileässä ja kuivassa paikassa, ja se on sijoitettava viileään ja kuivaan ympäristöön.
4. Älä sijoita akkua kuumaan paikkaan, kuten tulen, lämmittimen tms. lähelle.
5. Älä vaihda positiivisen ja negatiivisen navan paikkaa akussa.
6. Älä kytke akun positiivista ja negatiivista napaa toisiinsa metalliesineellä.
7. Älä napauta tai iske akkua tai astu sen päälle.
8. Älä juota suoraan akkuun tai puhkaise akkua nauloilla tai muilla terävillä työkaluilla.
9. Jos akku vuotaa ja nestettä pääsee silmiin, älä hankaa silmiä. Huuhtele huolella vedellä. Keskeytä välittömästi akun käyttö, jos akusta tulee käytön aikana epätavallinen haju, jos se tuntuu kuumalta, sen väri tai muuttuu tai se vaikuttaa millään tavoin epänormaalita.

AKKULATURI

TEKNISET TIEDOT

60 V laturi: 2900313

Otto: 220-240 V \~50/60 Hz, 1A

Lähtö: 60 V =2A

60 V laturi: 2904813

Otto: 220-240 V \~50/60 Hz, 2A

Lähtö: 60 V =4A

■ ÄLÄ työnnä laturiin sähköä johtavia materiaaleja.
■ ÄLÄ päästä nestettä laturin sisään.
- ÄLÄ yritä käyttää laturia muuhun kuin tässä käyttöoppaassa esitettyyn tarkoitukseen.

• Irrota laturi pistorasiasta ennen puhdistusta ja aina kun laturissa ei ole akkua.
• Älä yritä kytkeä kahta laturia yhteen.
  ■ Älä käytä laturia olosuhteissa, joissa lähtöpolariteetti ei vastaa kuormapolariteettia.
  ■ Vain sisäkäyttöön.
  ■ Suojusta ei saa avata missään tapauksessa. Jos suoja on vioittunut, laturia ei saa enää käyttää.
• Älä lataa muita kuin ladattavia akkuja.

A ROITUS

Jotta vältyt tulipalon ja sähköiskun vaaralta:

• Älä käytä akun tai akkulaturin käsittelyyn kosteaa liinaa tai pesuainetta.
• Irrota akku laitteesta aina ennen puhdistusta, tarkastusta ja laitteen huoltoa.

PUHDISTAMINEN

Pyyhi laturin ulkopinta pehmeällä, kuivalla liinalla. Älä huuhtele sitä tai pese sitä vedellä.

	Luokka II
	Vain sisäkäyttöön
	Lue ohjeet ennen lataamista.
	Sulake (2900313)
	Sulake (2904813)

Suomi(Alkuperäisten ohjeiden käännös)

! VAROITUS

Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset sekä ihmiset, joiden ruumiin, aistien tai mielen suorituskyky on heikentynyt tai joilta puuttuu kokemusta ja yleistietämystä, jos laitteen turvallista käyttöä valvotaan ja heillä on siinä koulutus sekä he ymmärtävät käyttöön liittyvät vaarat

• Lasten ei saa leikkiä laitteen kanssa.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.
• Jos virtajohto vioittuu, valmistajan, pätevän huoltokeskuksen tai vastaavasti pätevän henkilön on vaihdettava se, jotta vältetään vaaratilanteet.
• Älä peitä laturin päällä olevia tuuletusaukkoja. Älä aseta laturia pehmeälle pinnalle, kuten huovan tai tyynyn päälle. Pidä laturin tuuletusaukot avoinna.
• Älä päästä pieniä metallinkappaleita tai sellaista materiaalia kuin teräsvilla, alumiinikelmu tai muita vieraskappaleita laturin onteloihin.
• Käytä ainoastaan ladattavia 2900413 / 2900913 / 2904613 / 2900513 /2904713 -Li-ion-paristoja.

YMPÄRISTÖYSTÄVÄLLINEN AKUN HÄVITTÄMINEN

VAROITUS

Kaikki myrkylliset materiaalit on hävitettävä tietyllä tavalla, jotta ympäristö ei saastu. Ennen kuin hävität vioittuneen tai loppuun käytetyn litiumioniakun, ota yhteys paikalliseen jätehuoltoon paikalliseen ympäristönsuojeluelimeen ja kysy tietoja ja täsmälliset ohjeet. Vie akku paikalliseen kierrätys- ja/tai hävityslaitokseen, joka on sertifioitu Li-ion-hävitystä varten.

! VAROITUS

Jos akku halkeaa tai rikkoutuu, riippumatta vuodoista, älä lataa tai käytä sitä. Hävitä se ja vaihda se uuteen akkuun. ÄLÄ YRITÄ KORJATA SITÄ! Vältä loukkaantuminen ja tulipalon, räjähdyksen ja sähköiskun riski ja ympäristövahingot seuraavasti:

• Peitä akun navat kestävällä teipillä.
• ÄLÄ yritä irrottaa tai tuhota mitään akun osia.
• ÄLÄ yritä avata akkua.

VAROITUS

• Jos akku alkaa vuotaa, vapautuvat elektrolyytit ovat syövyttäviä ja myrkyllisiä. ÄLÄ päästä liuosta silmiin tai iholle äläkä niele sitä.
• ÄLÄ heitä näitä akkuja tavalliseen roskikseen.
• ÄLÄ polta.
• ÄLÄ aseta akkua paikkaan, josta se voi joutua kaatopaikalle tai kunnan muiden kiinteiden jätteiden joukkoon.
• Vie se sertifioituun kierrätys- tai hävityskeskukseen.

LATAAMINEN

HUOMAUTUS: Akku ei tule täysin ladattuna. Suositellaan, että akku ladataan täysin ennen käyttöä, jotta se kestää mahdollisimman pitkään. Litiumioniakku ei kehitä muisti- ilmiötä, ja se voidaan ladata milloin tahansa.

2900313

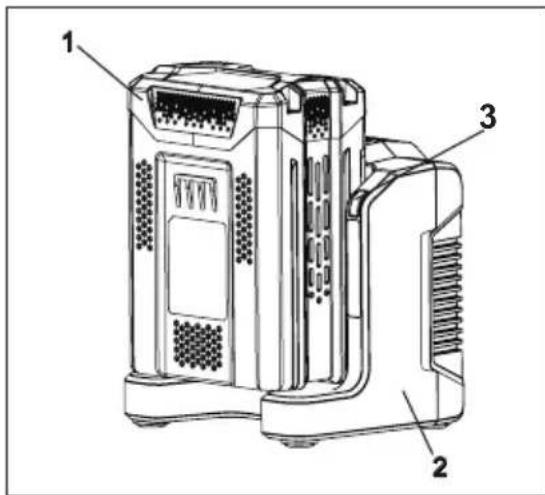

1. Kytke laturi vaihtovirtapistorasiaan.
2. Aseta akku (1) laturiin (2).

Suomi(Alkuperäisten ohjeiden käännös)

1. Yhden akun lataaminen:

-Kytke laturi (1) verkkovirtaan.

-Aseta akku (2) laturiin (1).

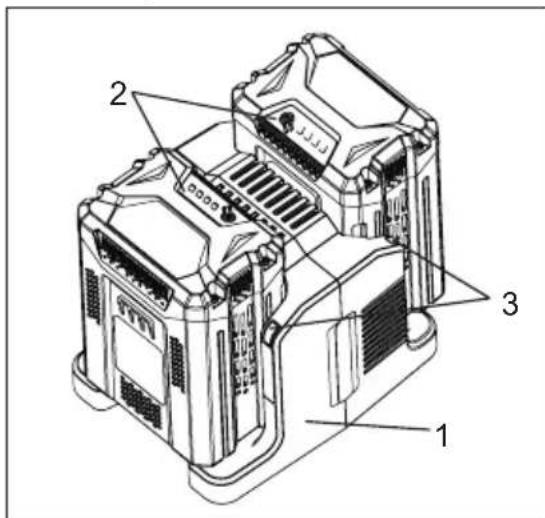

1. Kahden akun lataaminen:

-Kytke laturi (1) verkkovirtaan.

-Kiinnitä kaksi akkua (2) laturiin (1).

HUOMAUTUS: Kun kahta akkua ladataan samanaikaisesti, ne latautuvat erikseen. Laturi lataa yhden akun ensin. Kun yksi akku on ladattu, laturi lataa toisen akun.

Tämä on diagnostinen laturi. Laturin merkkivalot (3) syttyvät tietyssä järjestyksessä, ilmoittaen akun senhetkisen tilan. Tilat ovat seuraavat:

MERKKIVALON TILA	KUVAUS
Vilkkuva vihreä Lataus käynnissä

Tasainen vihreä Täysin ladattu

Tasainen punainen Ylikuumentunut

Vilkkuva punainen Latausvirhe

Virheellinen vikailmoitus:

Kun akku on kytketty laturiin ja tilan merkkivalo vilkkuu, irrota akku laturista noin 1 minuutiksi ja laita se sitten takaisin. Jos tilan merkkivalo ilmoittaa normaalia, akku on kunnossa. Jos tilan merkkivalo vilkkuu yhä, irrota akku ja irrota laturi pistorasiasta. Odota 1 minuutti ja kytke laturi takaisin pistorasiaan ja aseta akku takaisin. Jos tilan merkkivalo ilmoittaa normaalia, akku on kunnossa. Jos tilan merkkivalo vilkkuu yhä, akku on viallinen ja on vaihdettava.

HUOMAUTUS: Kun punainen merkkivalo välkkyy, irrota akku laturista ja aseta se takaisin 2 tunnin päästä. Jos merkkivalo osoittaa akun latautuvan, akku on kunnossa. Vedä akku irti 2 tunnin kuluttua ja irrota myös laturin pistoke 1 minuutiksi pistorasiasta ja kytke molemmat sitten takaisin. Jos merkkivalo osoittaa akun latautuvan, akku on kunnossa. Jos ei, akku on ladattava.

LATAUKSEN TARKISTAMINEN

Jos akku ei lataannu kunnolla:

- Tarkista pistorasia toisella laitteella. Varmista, että pistorasiaa ei ole kytketty pois käytöstä.

- Tarkista, että laturin navat eivät ole oikosulussa roskien tai vierasmateriaalien takia.

- Jos ympäristön ilman lämpötila ei ole normaalissa huoneenlämpötilassa, siirrä laturi ja akku paikkaan, jossa lämpötila on välillä 7 °C - 40°C.

Suomi(Alkuperäisten ohjeiden käännös)

VAROITUS

Jos akku laitetaan laturiin lämpimänä tai kuumana, laturin LATAUKSEN merkkivalo voi syttyä ja palaa PUNAINEN. Jos näin tapahtuu, anna akun jäähtyä irti laturista noin 30 minuuttia.

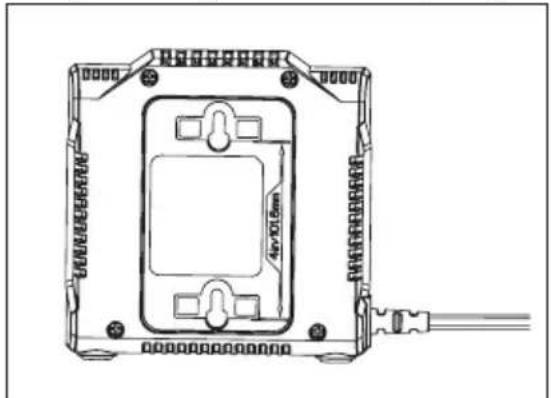

LATURIN ASENTAMINEN

1. Tämä laturi voidaan asentaa seinälle kahdella nro. 8 ruuvilla (ei mukana).
2. Päätä, minne laturi asennetaan.
3. Jos se kiinnitetään puupaaluihin, käytä 2 puuruuvia(ei mukana).
4. Poraa kaksi reikää, joiden keskikohdat ovat 101.6 mm:n päässä toisistaan, ja varmista, että ne ovat samalla tasolla pystysuunnassa.
5. Jos kiinnität sen kiviseinään(ei mukana), käytä kiinnitykseen ankkuripultteja.

HUOMAUTUS: Jos akkua ja laturia ei käytetä pitkään aikaan, irrota akku laturista ja irrota virtapistoke.

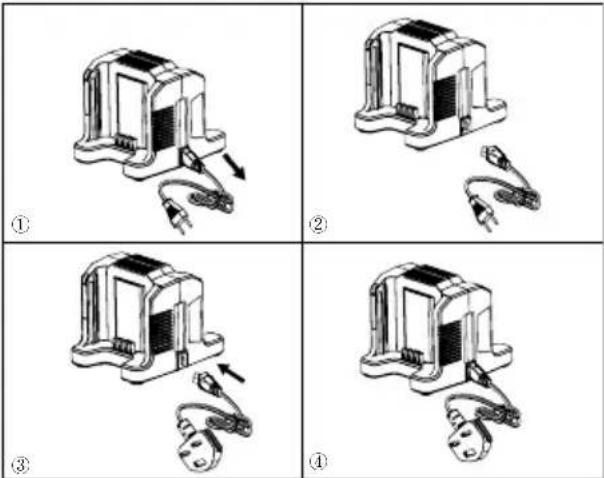

IRROTETTAVA VIRTAJOHTO

Laturin virtajohdot ovat irrotettavissa. Ne voidaan ottaa irti laturista, ja niitä voidaan käyttää vaihtoehtoisesti. (Katso alla oleva kuva)

1. SÄILYTÄ NÄMÄ OHJEET – VAARA: JOTTA TULIPALON JA SÄHKÖISKUN VAARA OLISI PIENEMPI, NOUDATA NÄITÄ OHJEITA:
2. Tarkista maassa käytetty jännite ennen laturi käyttöä.
3. Jos pistoke ei sovi pistorasiaan, käytä pistorasiaan sopivaa sovitinta.

TUOTTEEN HÄVITTÄMINEN:

ASIANMUKAINEN

Tämä merkintä osoittaa, että tätä tuotetta ei saa hävittää EY:n alueella talousjätteiden kanssa. Jotta ympäristö ja ihmisten terveys ei kärsisi kontrolloimattomasta jätteiden hävittämisestä, kierrätä laite vastuullisesti, jolloin materiaalit voidaan käyttää uudelleen. Palauta laite palautus- tai keräysjärjestelmää käyttäen tai ota yhteys siihen jälleenmyyjään, jolta tuote hankittiin. Hän voi toimittaa tämän tuotteen ympäristöystävälliseen kierrätykseen.

Suomi(Alkuperäisten ohjeiden käännös)

Käytettyjen paristojen ja akkujen irrottaminen

Li-ion

Jäsenvaltioiden on varmistettava, että valmistajat suunnittelevat laitteet sellaisiksi, että käytetyt paristot ja akut voi helposti irrottaa. Jäsenvaltioiden on varmistettava, että tapauksissa, joissa loppukäyttäjä ei voi vaivatta irrottaa paristoa tai akkua, valmistaja on suunnitellut laitteen siten, että valmistajasta riippumaton pätevä ammattilainen voi vaivatta irrottaa käytetyn pariston tai akun. Paristoja tai akkuja sisältäviin laitteisiin on liitettävä ohjeet, joista ilmenee, miten joko loppukäyttäjä tai riippumaton pätevä ammattilainen voi irrottaa kyseiset paristot tai akut turvallisesti. Ohjeissa on tarvittaessa ilmoitettava loppukäyttäjälle laitteeseen asennettujen paristojen tai akkujen laji.

Kui tuli annab valehäiret:

Kaikilla uusilla Powerworks Toolsin laitteilla on 2 vuoden osa- ja valmistustakuu, joka alkaa alkuperäisenä hankintapäivänä. 30 päivän takuu myönnetään ammattikäyttöön hankituille laitteille, koska Powerworks Toolsin laitteet on suunniteltu ensisijaisesti TI-kuluttajille. Tätä takuuta ei voi siirtää.

RAJOITUKSET

Tämä takuu kattaa ainoastaan vialliset osat/komponentit, eikä se kata seuraavista seikoista aiheutuvia korjauksia:

1. Normaali kuluminen.
2. Rutiininomainen viritys tai säätö.
3. Virheellisen käsittelin/väärinkäytön/virhekäytön tai laiminlyönnin aiheuttamat vahingot.
4. Huollon puutteesta johtuva ylikuumeneminen.
5. Huollon puutteesta johtuvasta liittimien/kiinnikkeiden löystymisestä/irtoamisesta aiheutuvat vauriot.
6. Vedellä puhdistamisesta aiheutuvat vauriot.
7. Valtuuttamattomissa Powerworks Tools -huolloissa huolletut tai korjatut laitteet.
8. Virheellisesti kootut tai säädetyt laitteet.
9. Laitteen virheellisestä käytöstä johtuvat vahingot.

10. Virheellisestä talvivalmistelusta johtuvat vauriot (puskurijousen vasteet).

11. Takuu ei tavallisesti kata tuotteita, joita pidetään kulutustarvikkeina, kuten mm. seuraavia:

12. akut

13. sähköjohdot
    • terät ja teräkokoonpanot
14. hihnat
15. suodattimet

16. istukat ja työkalupidikkeet

17. Tietyissä tuotteissa saattaa olla jonkun muun valmistajan komponentteja, kuten moottoreita tai voimansiirtolaitteita; tällaiset osat ovat asianmukaisen valmistajan takuukäytännön alaisia, paitsi silloin kun Greenworks Tools Europe GmbH suostuu hyväksymään vaatimukset mainitun valmistajan takuukauden ulkopuolella.

18. Les outils d'occasion ne sont pas couverts par cette politique de garantie.

19. Sellaisten varaosien asentaminen, vaihtaminen tai lisääminen, joita Greenworks Tools Europe GmbH ei ole toimittanut tai hyväksynyt.

Takuu

Vaadittaessa takuuhuoltoa mille tahansa tuotteelle tämän käytännön puiteissa on esitettävä alkuperäinen ostotosile. Luottokorttitiliote ei riitä ostotositteeksi. Jos takuun alainen tapahtuma ilmenee, kuluttajan tulee välittömästi palauttaa tuote alkuperäiseen hankintapaikkaan ostotositteen kanssa. Laite lähetetään keskushuoltoomme, jossa se tarkistetaan. Jos laitteessa havaitaan vika, se korjataan ja lähetetään takaisin kuluttajan osoitteeseen veloituksetta. Laitteet, joiden jälleenmyyntihinta on alle 100 euroa (ml. ALV), tavallisesti vaihdetaan uuteen.

Jos keskushuollossa havaitaan, että laitteessa ei ole vikaa, asiasta ilmoitetaan kuluttajalle, ja hänen on katettava korjauskulut.

Tämä takuukäytäntö saattaa muuttua ajoittain kattamaan uusien tuotteiden vaatimukset. Tuorein takuukäytäntö on saatavilla osoitteessa www.greenworkstools.eu.

SV

Powerworks Tools garanti för hobbymaskiner Powerworks Toolsin t:

GARANTIPERIOD

Valmistaja: Changzhou Globe Co., Ltd.

Osoite: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000, P.R.China

Sen henkilön nimi ja osoite, jolla on lupa koota tekninen tiedosto: Nimi: Peter Söderström

Osoite: Hjortronvägen 3, 555 93 Jönköping, Sweden

Ilmoitamme täten, että tuote

Luokka: 60 V laturi

Malli: 2900313/2904813

Sarjanumero: Viittaa tuotteen nimikilpeen

Valmistusvuosi: Viittaa tuotteen nimikilpeen

■ noudattaa matalajännitedirektiivin (2014/35/EU) asianmukaisia edellytyksiä
■ noudattaa seuraavien EMC-direktiivi (2014/30/EU),

Lisäksi ilmoitamme, että olemme käyttäneet seuraavia eurooppalaisia yhdenmukaistettuja standardeja (niiden osia/ehtoja)

EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Paikka, päiväys: Changzhou, 26.10.2017 Allekirjoitus: Ted Qu Haichao

Laatupäällikkö

Ted Qu

Tillverkare: Changzhou Globe Co., Ltd.

Adress: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000 Kina
