P60B6 - Baterie Powerworks - Bezplatný návod k obsluze

NÁVOD K OBSLUZE P60B6 Powerworks

Czech( původní návod )

BATERIE

SPECYFIKACJE

2900413

Baterie: 54V =2.0Ah, 108Wh, Max. 60V

Napětí na článek: 3.6V ; Počet článků: 15

Doba nabíjení: 60 min. (použijte 2900313 nabíječku)

Doba nabíjení: 30 min. (použijte 2904813 nabíječku)

2900913

Baterie: 54V =2.5Ah, 135Wh, Max. 60V

Napětí na článek: 3.6V ; Počet článků: 15

Doba nabíjení: 75 min. (použijte 2900313 nabíječku)

Doba nabíjení: 37.5 min. (použijte 2904813 nabíječku)

2904613

Baterie: 54V =3.0Ah, 162Wh, Max. 60V

Napětí na článek: 3.6V ; Počet článků: 15

Doba nabíjení: 90 min. (použijte 2900313 nabíječku)

Doba nabíjení: 45 min. (použijte 2904813 nabíječku)

2900513

Baterie: 54V =4.0Ah, 216Wh, Max. 60V

Napětí na článek: 3.6V ; Počet článků: 30

Doba nabíjení: 120 min. (použijte 2900313 nabíječku)

Doba nabíjení: 60 min. (použijte 2904813 nabíječku)

2904713

Baterie: 54V =6.0Ah, 324Wh, Max. 60V

Napětí na článek: 3.6V ; Počet článků: 30

Doba nabíjení: 180 min. (použijte 2900313 nabíječku)

Doba nabíjení: 90 min. (použijte 2904813 nabíječku)

K řádné údržbě, použití a skladování baterie je zvlášť důležité přečtení a

pochopení pokynů poskytnutých návodem.

Pro snížení rizika požáru, exploze, elektrického úrazu nebo smrti:

■ Pokud je baterie prasklá či poškozena, NEVKLÁDEJTE ji do nabíječky. Vyměňte za novou baterii.

■ Tyto baterie NENABÍJEJTE jiným typem nabíječky.

■ NEŽKRATUJTE svorky baterie.

! VAROVÁNÍ

Budou-li vaše oči zasaženy elektrolytem, vyplachujte je ihned čistou vodou alespoň 15 minut. Okamžitě přivolejte lékařskou pomoc. Nenabíjejte baterii v dešti nebo ve vlhkých podmínkách. Nepotápějte přístroj, baterii nebo nabíječku do vody nebo jiných kapalin.

■ Nenechte baterii nebo nabíječku přehřát. Pokud se zahření, nechte ji zchladit. Dobíjejte při pokojové teplotě.
■ Neumist'ujte baterii na slunci nebo v horkém prostředí. Skladujte při pokojové teplotě.
■ Skladujte v tmavých, chladných a suchých podmínkách, pokud se baterie nenabíjela delší dobu; baterii nabíjejte 2 hodiny každé 2 měsíce.
- Články baterie mohou téci při extremním používání a teplotních podmínkách. Jeli vnější těsnění poškozeno a kapalina unikne na pokožku:
- Okamžitě omyjte mýdlem a vodou.
- Neutralizujte citrónovou šťávou, octem nebo slabou kyselinou.
■ Pokud elektrolyt zasáhne zrak, postupuje dle instrukcí a vyhledejte ihned pomoc.
■ Před použitím zkontrolujte, zda výstupní napětí a proud nabíječky je vhodný pro nabíjení baterie.

KONTROLA KAPACITY BATERIE

Stiskněte tlačítko indikátoru kapacity akumulátoru (BCI). Světla se rozsvítí dle stavu nabití baterie. Viz tabulku níže:

Czech( původní návod )

TLAČÍTKO INDIKAČE KAPACITY MÍRA BATERIE BATERIE (BCI)

Světla	Kapacita
4 zelené žárovky	Baterie je nabitá na více než 80 % své kapacity.
3 zelené žárovky	Baterie je nabitá na 60 % až 80 % své kapacity.
2 zelené žárovky	Baterie je nabitá na 60 % až 40 % své kapacity.
1 zelená žárovka	Baterie je nabitá na 40 % až 20 % své kapacity.
Žárovky nesvítí	Baterie nabita méně jak na 20% a vyžaduje okamžité nabití.

BEZPEČNOSTNÍ POZNÁMKY A OPATŘENÍ

1. Nerozebírejte baterii.
2. Uchovávejte mimo dosah dětí.
3. Nevystavujte baterii vodě nebo slané vodě, baterie se musí skladovat na suchém chladném místě.
4. Neuchovávejte baterie v místech s vysokou teplotou, například blízko ohně, radiátoru atd.
5. Nezaměňujte kladný vývod baterie za záporný.
6. Nepropojujte vzájemně kladný a záporný vývod kovovými předměty.
7. Nemačkejte, nebouchejte nebo nešlapte na baterii.
8. Nepájejte přímo na baterii nebo neprobodávejte baterii hřebíky či jinými ostrými předměty.
9. Pokud začne baterie téci a elektrolyt vnikne do očí, neprotírejte si zrak. Dobře vypláchněte vodou. Ihned zastavte používání baterie, pokud při používání baterie vzniká neobvyklý zápach, stává se horká, mění barvu, mění tvar nebo se jakkoliv neobvykle změní.

NABÍJEČKA BATERIÍ

A REGULACE

Nabíječka 60V: 2900313

Vstup: 220-240V \~50/60Hz, 1A

Výstup: 60V =2A

Nabíječka 60V: 2904813

Vstup: 220-240V \~50/60Hz, 2A

Výstup: 60V =4A

■ Nabíječkou NETESTUJTE vodivé materiály.
■ NEDOVÓLTE vnikání vody do nabíječky.
■ NEPÓUŽÍVEJTE nabíječku pro jiné než v tomto návodu určené použití.
■ Vždy odpojte nabíječku ze zásuvky, pokud v ní není baterie a před čištěním.
■ Nikdy vzájemně neprópojujte dvě nabíječky.
■ Nepoužívejte nabíječku za podmínek, kdy se polarita výstupu neshoduje s polaritou nabíjení.
■ Jen pro vnitřní použití.
■ Kryt za žádných okolností neotvírejte. Je-li kryt poškozen, nelze nabíječku dále používat.
■ Nenabíjejte nedobíjitelné baterie.

! VAROVÁNÍ

Pro snížení rizika požáru, elektrického úrazu nebo smrti:

• Nepoužívejte na baterii či nabíječce vlhké hadříky, čistící roztoky nebo rozpouštědla.
• Vždy před prováděním jakékoliv údržby, čištěním nebo prohlídkou nástroje vytáhněte akumulátor.

ČIŠTĚNÍ

Vnější povrch nabíječky utírejte jemnou suchou utěrkou. Nestříkejte vodu či neumývejte vodou.

	Třída II
	Pouze pro vnitřní používání
	Před nabíjením si prostudujte návod k obsluze.
	Pojistka (2900313)

Czech( původní návod )

Pojistka (2904813)

! VAROVÁNÍ

Tento spotřebič není určen pro použití dětmi do 8 let, osobám s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud jim není poskytnut dohled nebo pokyny týkající se používání spotřebiče osobou odpovědnou za jejich bezpečnost.

• Děti si nesmí hrát se zařízením.
- Děti nesmí bez dozoru provádět čistění a údržbu.
- Pokud je napájecí kabel poškozen, musí být nahrazen výrobcem nebo servisním pracovníkem nebo obdobně kvalifikovanou osobou za účelem odstranění nebezpečí.
- Nezakrývejte ventilační otvory na horní straně nabíječky. Neumistujte nabíječku na měkký povrch, např. pokrývku, polštář. Ventilační otvory nabíječky udržujte volné.
- Nedovolte vnikat malým kovovým předmětům nebo materiálu, například dráty, hliníková fólie nebo ostatním předmětům do prostoru nabíječky.
- Používejte pouze dobící baterie Li-ion typu 2900413/2900913/2904613/2900513/2904713.

LIKVIDAÇE ŠETRNÁ K ŽIVOTNÍMU PROSTŘEDÍ

! VAROVÁNÍ

Všechny toxické materiály je nutno zlikvidovat určitým způsobem pro zabránění kontaminace. Před likvidací poškozených nebo použitých baterií kontaktujte místní sběrný dvůr či agenturu pro ochranu životního prostředí pro informace o správné likvidaci a pokyny. Odevzdejte baterie v místním recyklačním a/nebo sběrném středisku certifikovaném pro likvidaci Li-iontových baterií.

! VAROVÁNÍ

Pokud je baterie prasklá či poškozena, s nebo bez úniku elektrolytu, nevkládejte ji do nabíječky. Zlikvidujte ji a vyměňte za novou baterii. NEPOKOUŠEJTE SE BATERIE OPRAVOVAT!

Pro zabránění rizika požáru, exploze, elektrického úrazu nebo poškození životního prostředí:

• Zakrývejte kontakty baterie zesílenou lepicí páskou.
• NEPOKOUŠEJTE se baterii zničit nebo demontovat nebo sundávat jakékoliv její komponenty.
  • Baterie se NEPOKOUŠEJTE otvírat.

! VAROVÁNÍ

• Pokud baterie praská, unikající elektrolyt je korosivní a toxický. NENECHTE vniknout elektrolyt do zraku, na pokožku a nepolykejte jej.
• Baterii NELIKVIDUJTE v domovním odpadu.
  • NÉPALTE baterie.
• Baterii, ani její části, NELIKVIDUJTE na místech, kde se může přimíchat do domovního odpadu či skončit na skládce odpadu.
• Odevzdávejte baterie v certifikovaném recyklačním nebo likvidačním středisku.

POSTUP NABÍJENÍ

POZNÁMKA: Baterie se nedodává plně nabita. Před použitím se doporučuje plně

Czech( původní návod )

nabít pro zajištění dosažení maximální životnosti. Tato lithium-iontová baterie nemá paměťový efekt a lze ji kdykoliv nabíjet.

2900313

1. Zapojte nabíječku do síťové (AC) zásuvky.
2. Umístěte baterii (1) do nabíječky (2).

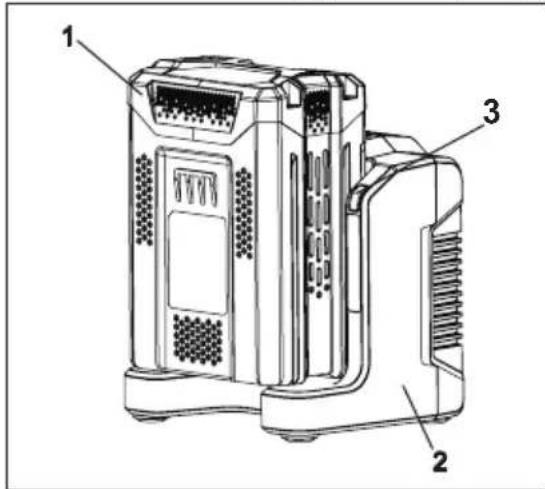

1. Nabíjení jedné baterie:

–Zapojte nabíječku (1) do stěnové zásuvky.

-Umístěte baterii (2) do nabíječky (1).

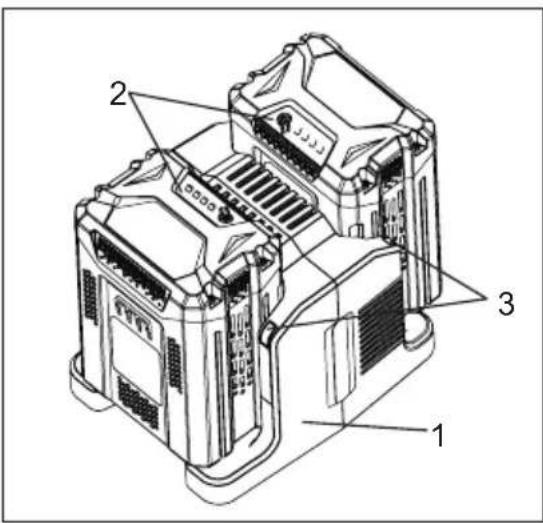

1. Nabíjení dvou baterií:

-Zapojte nabíječku (1) do stěnové zásuvky.

-Do nabíječky (1) vložte dva akumulátory (2).

POZNÁMKA: Při nabíjení dvou akumulátorů se obě baterie nabíjí samostatně. Nabíječka nejprve nabije jednu baterii. Po úplném nabití jedné baterie dojde k nabití druhé baterie.

Toto je diagnostická nabíječka. LED žárovky nabíječky (3) svítí v určitém pořadí pro signalizaci aktuálního stavu baterie. Ty jsou následující:

STAVOVÁ LED	POPIS
Bliká zelená	Nabíjení
Svítí zelená	Plně nabito
Svítí červená	Nadměrná teplota
Bliká červená	Chyba při nabíjení

Poznámka k falešné závadě:

Pokud se baterie vloží do nabíječky a stavová LED bliká, vyndejte baterii z nabíječky na 1 minutu, pak znovu vložte. Pokud LED signalizuje normálně, pak je baterie v pořádku. Pokud stavová LED stále bliká, baterii vyndejte a odpojte nabíječku. Počkejte 1 minutu a nabíječku znovu připojte a znovu vložte baterii. Pokud LED signalizuje normálně, pak je baterie v pořádku. Pokud stavová LED stále bliká, je baterie vadná a je nutné ji vyměnit.

POZNÁMKA: Pokud červený indikátor bliká, vytáhněte baterii z nabíječky a znovu vložte po 2 hodinách. Pokud indikátor signalizuje nabíjení, pak je baterie v pořádku. Po 2 hodinách prosím baterii vytáhněte, a také vytáhněte zástrčku nabíječky ze síťové zásuvky (AC) na 1 minutu, a pak opět zasuňte zástrčku nabíječky do síťové zásuvky (AC) a vložte baterii. Pokud indikátor signalizuje nabíjení, pak je baterie v pořádku. Není-li tomu tak, je nutno baterii vyměnit.

Czech( původní návod )

KONTROLA NABÍJENÍ

Pokud se baterie správně nenabíjí:

• Zkontrolujte funkčnost zásuvky s jiným přístrojem. Ujistěte se, že zásuvka není vypnuta.
• Zkontrolujte, že kontakty nabíječky nebyly zkratovány nečistotami či cizím materiálem.
• Pokud okolní teplota vzduchu není na pokojové teplotě, přemístěte nabíječku a baterii do místa, kde teplota dosahuje 7 °C až 40°C.

! VAROVÁNÍ

Pokud se baterie vloží do nabíječky, když je teplá nebo horká, může se na nabíječce ukazatel BATERIE SE NABÍJÍ zapnout a svítit ČERVENÁ. Dojde-li k tomu, nechejte baterii zchladit mimo nabíječku po přibližně 30 minut.

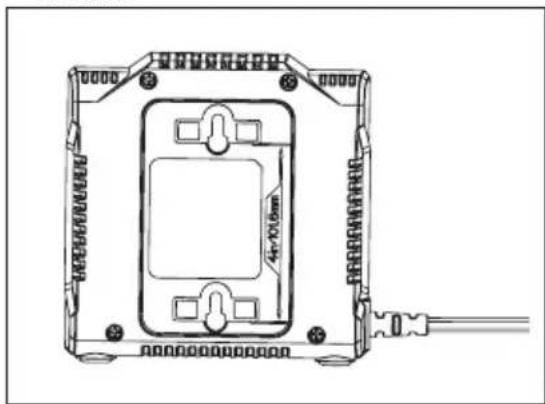

MONTÁŽ NABÍJEČKY

1. Tuto nabíječku lze zavěsit na zed' pomocí dvou #8 šroubů (nepřibaleny)
2. Vyberte místo pro umístění nabíječky na zed'.
3. Pokud upevňujete do dřevěného sloupu, použijte 2 vruty do dřeva(nepřibaleno).
4. Vyvrtejte uprostřed dva otvory, vzdálené od sebe 101.6 mm, zajistěte, aby byly umístěny svisle.
5. Pokud upevňujete do sádrokartonu(nepřibaleno), použijte zední kleštiny a šrouby pro zajištění nabíječky na stěně.

POZNÁMKA: Pokud baterii ani nabíječku nebudete používat delší dobu, vyjměte baterii nabíječky a vytáhněte zástrčku nabíječky ze zásuvky.

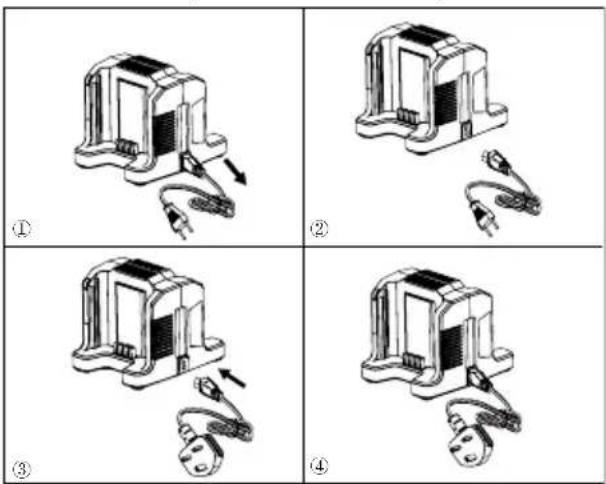

ODPOJITELNÝ NAPÁJECÍ KABEL:

Napájecí kabely nabíječky lze odpojit. Mohou být z nabíječky odpojeny a použity zaměnitelně.(Viz obrázek níže)

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY

1. USCHOVEJTE SI TYTO POKYNY - NEBEZPEČÍ KE SNÍŽENÍ RIZIKA POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM DODRŽUJTE PEČLIVĚ TENTO NÁVOD.
2. Před použitím nabíječky ověřte dostupnost a správnost napětí v místě použití.
3. Jestliže tvar zástrčky neodpovídá tvaru elektrické zásuvky, použijte přiložený adaptér zástrčky a vyberte pro ni správnou konfiguraci.

ŘÁDNÁ LIKVIDACE PRODUKTU:

Tato značka znamená, že se tento výrobek nesmí v zemích EU likvidovat v běžném komunálním odpadu. Aby se zabránilo možnému znečištění životního prostředí nebo zranění člověka díky nekontrolované likvidaci, recyklujte je zodpovědně k podpoře opětovného využití hmotných zdrojů. Pro vrácení vašeho použitého zařízení, prosím

Czech( původní návod )

použijte vratné a sběrné systémy nebo kontaktujte obchodníka, kde jste výrobek koupili. Mohou přijmout tento výrobek pro recyklaci, která je šetrná k životnímu prostředí.

VYJÍMÁNÍ ODPADNÍCH BATERIÍ A AKUMULÁTORŮ

Li-ion

Členské státy zajistí, aby výrobci navrhovali zařízení, z nichž je možné odpadní baterie a akumulátory snadno vyjmout. Nemohouli odpadní baterie a akumulátory snadno vyjmout koneční uživatelé, zajistí členské státy, aby výrobci navrhovali zařízení tak, aby je mohli snadno vyjmout kvalifikovaní profesionálové nezávislí na výrobci. K zařízením, v nichž jsou zabudovány baterie a akumulátory, se připojí návod, jak mohou tyto baterie a akumulátory bezpečně vyjmout bud' koneční uživatelé, nebo nezávislí kvalifikovaní profesionálové. V případě potřeby návod informuje konečného uživatele o typu baterie nebo akumulátoru zabudovaného do zařízení.

Napätie na článok: 3.6V ; Počet článkov: 15

Čas dobíjania: 60 min. (používajte dobíjačku 2900313)

Čas dobíjania: 30 min. (používajte dobíjačku 2904813)

2900913

Napätie na článok: 3.6V ; Počet článkov: 15

Čas dobíjania: 75 min. (používajte dobíjačku 2900313)

Čas dobíjania: 37.5 min. (používajte dobíjačku 2904813)

2904613

Napätie na článok: 3.6V ; Počet článkov: 15

Čas dobíjania: 90 min. (používajte dobíjačku 2900313)

Čas dobíjania: 45 min. (používajte dobíjačku 2904813)

2900513

Akumulátor: 54V=4.0Ah, 216Wh, 60V max.

Napätie na článok: 3.6V ; Počet článkov: 30

Čas dobíjania: 120 min. (používajte dobíjačku 2900313)

Čas dobíjania: 60 min. (používajte dobíjačku 2904813)

2904713

Akumulátor: 54V=6.0Ah, 324Wh, 60V max.

Napätie na článok: 3.6V ; Počet článkov: 30

Čas dobíjania: 180 min. (používajte dobíjačku 2900313)

Čas dobíjania: 90 min. (používajte dobíjačku 2904813)

■ NEdobíjajte tieto druhy akumulátorových jednotiek iným typom dobíjačky.

■ NEskúmajte dobíjačku vodivými predmetmi.

■ NEdovol'te, aby tekutina prenikla do vnútra dobíjačky.

Vonkajšiu čast' dobíjačky očistite pomocou

	Trieda II.
	Len pre použitie v interiéroch.
	Pred dobitím si prečítajte priložené pokyny.
	Poistka (2900313)
	Poistka (2904813)

POZOR

Aby ste zabránili nehodám, požiarom, výbuchom, rizikám hroziacim v dôsledku elektrických výbojov a elektrických oblúkov a škodám na životnom prostredí:

–Zapojte nabíjačku (1) do stenovej zásuvky.
-Zaved'te akumulátorovú jednotku (2)

do dobíjačky (1).

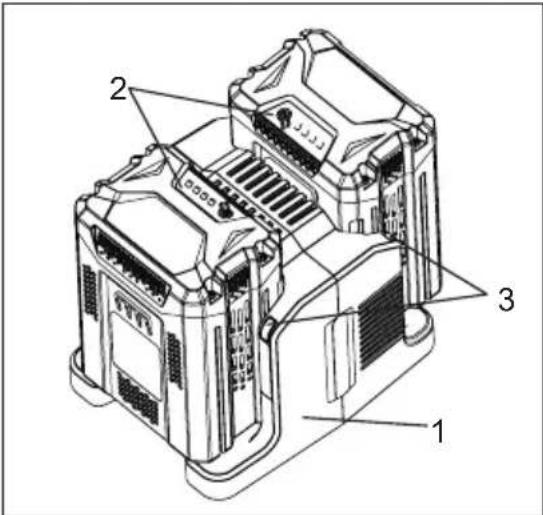

1. Nabíjanie dvoch batérií:

-Zapojte nabíjačku (1) do stenovej zásuvky.
-Do nabíjačky (1) vložte dva akumulátory (2).

POZN: Pri nabíjaní dvoch akumulátorov sa obe batérie nabíjajú samostatne. Nabíjačka najprv nabije jednu batériu. Po úplnom nabití jednej batérie dôjde k nabitiu druhej batérie.

Svetlo oznamuje falošnú poruchu: Ked' sa akumulátor zapojí do dobíjačky a LED svetlo stavu začne svetielkovat', odpojte akumulátor z dobíjačky na 1 minútu, a potom ho znovu zapojte. Pokial' je stav svetla Led "normálny", znamená to, že je akumulátorová jednotka funkčná. Pokial' svetlo LED začne znovu svetielkovat', odstráňte akumulátorovú jednotku a odpojte dobíjačku. Počkajte 1 minútu, znovu pripojte dobíjačku a potom

- Skontrolujte výstupný prúd pomocou iného merača. Uistite sa, či je konektor vodivo spojený.

- Skontrolujte či kontakty dobíjačky neboli vyskratované v dôsledku styku so zvyškami materiálu.

- Ak teplota okolitého vzduchu nie je v norme, premiestnite dobíjačku a akumulátorovú jednotku do prostredia s teplotou v rozsahu od 7 °C do 40°C.

POZOR

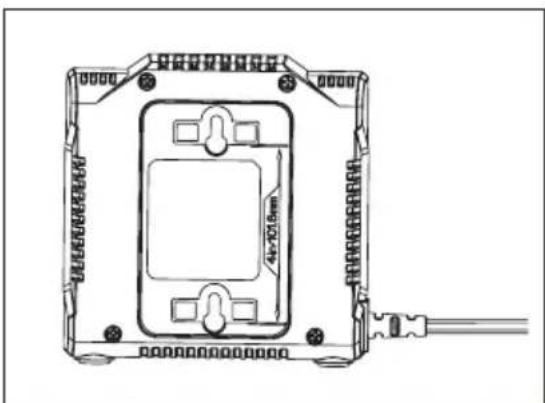

1. Pri inštalácii dobíjačky na sadrokartón používajte kotviace skrutky a stenové skrutky do sadrokartónu.

POZN: Pokial' mienite akumulátor a dobíjačku nepoužívat' dlhšiu dobu, odstráňte akumulátor z dobíjačky a odpojte konektor AC.

Napätie na článok: 3,6V ; Število celic: 15

Napätie na článok: 3,6V ; Število celic: 15

Napätie na článok: 3,6V ; Število celic: 15

Napätie na článok: 3,6V ; Število celic: 30

Napätie na článok: 3,6V ; Število celic: 30

Záruční podmínky nástrojů Powerworks pro hobby zařízení

DOBA ZÁRUKY

Všechna nová zařízení Powerworks Tools jsou dodávána s 2letou zárukou na díly a provoz od původního data zakoupení. Záruka 30 dnů je poskytována na zařízení používané profesionálně, protože nástroje Powerworks Tools jsou navrženy především k používání hobby spotřebiteli.

Tato záruka je nepřevoditelná.

OMEZENÍ

Tato záruka se vztahuje pouze na vadné díly nebo komponenty a netýká se oprav, které byly způsobeny:

1. Běžným opotřebením a nošením;
2. Rutinním seřízením a nastavením;
3. Škodami způsobenými nesprávnou manipulací, hrubým zacházením, nevhodným používáním nebo zanedbáním;
4. Přehřátím kvůli nedostatku údržby;
5. Poškozením z důvodu údržby, uvolněním upevnovacích prvků nebo rozpojením způsobeným nedostatečnou údržbou;
6. Poškozením způsobeným čištění vodou;
7. Servisními pracemi nebo opravami zařízení neautorizovanými servisními středisky Powerworks Tools;
8. Nesprávným sestavením nebo nastavením zařízení;
9. Poškozením způsobeným nesprávným používáním zařízení;
10. Poškozením způsobeným nesprávnou přípravou na zimu (tlakové myčky).

11. Na položky, které jsou považovány za spotřební díly, se normálně nevztahuje záruka, včetně, ale nikoli výhradně na:

12. Baterie

13. Elektrické kabely
14. Čepele a sestavy čepele
15. Pásy
16. Filtry

17. Sklíčidla a držáky nástrojů

18. Některé produkty mohou obsahovat součásti, jako jsou motory, převodovky od alternativního výrobce. Na tyto položky se budou vztahovat záruční podmínky příslušného výrobce vyjma těch případů, kde společnost Greenworks Tools Europe GmbH souhlasí s tím, že se zaručí za veškeré nároky mimo záruku uvedeného výrobce.

19. Tyto záruční podmínky se nevztahují na použité zboží.

20. Záruka se nevztahuje na montáž náhradních dílů, výměnu nebo zvláštní komponenty, které nejsou dodávány nebo schváleny společností Greenworks Tools Europe GmbH.

Záruka

Nárokování záruky na výrobek v rámci těchto podmínek vyžaduje doklad o zakoupení. Výpis z kreditní karty se nepovažuje za dostatečný důkaz o zakoupení. Pokud nastane událost spojená s nárokováním záruky, v prvé řadě musí spotřebitel produkt vrátit do původního místa nákupu s dokladem o zakoupení. Zařízení bude zasláno do našeho centrálního servisního podniku, kde bude provedena jeho kontrola. Jeli zařízení vadné, bude bezplatně opraveno a zasláno zpět na adresu spotřebitele. Zařízení, jejichž maloobchodní cena byla menší nebo rovna 100 EUR včetně DPH, budou obvykle vyměněna.

Jestliže centrální servisní podnik zjistí, že stroj není vadný, pak bude spotřebitel na tuto skutečnost upozorněn a bude muset zaplatit za náklady na opravu.

Tyto záruční podmínky se mohou čas od času změnit, aby vyhovovaly potřebám nových výrobků. Kopie nejnovějších záručních podmínek bude k dispozici na webu www.greenworkstools.eu.

Výrobce: Changzhou Globe Co., Ltd.

Adresa: Xinggang Road č. 65, zóna Zhonglou Changzhou, Jiangsu 213000 Čínská lidová republika

Jméno a adresa osoby pověřené sestavením technické dokumentace: Jméno: Peter Söderström

Kategorie: Nabíjecka 60V

Model: 2900313/2904813

Výrobní číslo: viz typový štítek

Rok výroby: viz typový štítek

■ je v souladu s příslušnými ustanoveními této směrnice o nízkém napětí 2014/35/EU
■ je v souladu s příslušnými ustanoveními následujících Směrnice EMC (2014/30/EU),

A kromě toho prohlašujeme, že

byly použity následující (díly/doložky) Evropské harmonizované normy EN 60335-2-29, EN 60335-1, EN 62233, EN 55014-1,

EN 55014-2, EN 61000-3-2, EN 61000-3-3

Místo, datum: Changzhou, 26. 10. 2017
