POWX351 - Maaliruisku PowerPlus - Ilmainen käyttöohje ja opas

Tuotetyyppi	Maaliruiskupistooli
Merkki	PowerPlus
Malli	POWX351
Nimellisteho	130 W
Nimellisjännite	220-240 V
Nimellistaajuus	50 Hz
Suuttimen halkaisija	0,8 mm
Ruiskuvirtaus	320 g/min
Maksimi viskositeetti	60 din/s
Säiliön tilavuus	0,8 L
Johdon pituus	2 m
Virtauksensäätö	Kyllä
Lateksimaaliyhteensopiva	Kyllä
Ruiskun muoto	1 muoto + kaareva dispersio
Soft Grip -kahva	Kyllä
Äänenpainetaso LpA	91 dB(A)
Äänitehotaso LwA	102 dB(A)
Takuu	36 kuukautta
Mukana tulevat lisävarusteet	Varasuutin (0,8 mm), puhdistustanko, 2 venttiiliä, virtausmittakuppi, suutinavain
Puhdistus	Jokaisen käytön jälkeen ohenteella
Voitelu	Muutama tippa kevyttä öljyä puhdistuksen jälkeen
Korjattavuus	Käytettävissä olevat osat: mäntä, sylinteri, venttiili
Sertifikaatit	CE, direktiivit 2006/42/EY, 2014/30/EU, 2011/65/EU

Usein kysytyt kysymykset - POWX351 PowerPlus

Kuinka ohentaa maalia optimaalista ruiskutusta varten?

Käytä mukana tulevaa virtausmittakuppia viskositeetin mittaamiseen. Täytä se maalilla ja mittaa virtausaika. Esimerkiksi vesipohjaisella maalilla ajan tulisi olla 20–25 sekuntia. Jos maali kestää kauemmin, lisää pieni määrä sopivaa ohennetta ja sekoita.

Kuinka puhdistaa ruiskupistooli käytön jälkeen?

Irrota aina laite verkkovirrasta. Tyhjennä säiliö, kaada sopivaa ohennetta säiliöön ja ruiskuta, kunnes se tulee puhtaana ulos. Puhdista imuletku ja sen suodatin ohenteella. Irrota ja puhdista suutin ja kori. Levitä muutama tippa kevyttä öljyä voiteluaukoille.

Mitä tehdä, jos ruiskupistooli ei ruiskuta tai ruiskuttaa epätasaisesti?

Tarkista, että imuletku on oikein asetettu eikä tukossa. Puhdista suutin ja suodatin ohenteella. Jos moottori hurisee eikä ruiskuta, vaihda kulunut pyörivä pää. Varmista myös, että virtauksensäätönuppi on oikein säädetty.

Minkä tyyppistä maalia voin käyttää POWX351:n kanssa?

Tämä pistooli sopii useimmille maaleille, lakoille, petsille ja pohjamaaleille, kunhan ne on ohennettu oikein. Se on yhteensopiva lateksi- ja vesipohjaisten maalien kanssa. Älä käytä teksturoituja seinämaaleja tai pinnoitteita, koska ne tukkivat suuttimen.

Kuinka säätää ruiskutusvirtausta?

Käännä virtauksensäätöä (2) myötäpäivään vähentääksesi virtausta ja vastapäivään lisätäksesi sitä. Virheellinen ruiskutusmuoto keskittää maalin keskelle; säädä, kunnes saat tasaisen jakautuman.

Miksi ruiskutuksen jälkeen ilmenee 'appelsiininkuoriefekti'?

Tämä voi johtua väärästä liuottimesta, liian suuresta etäisyydestä pistoolin ja pinnan välillä (pidä 25-30 cm) tai liian paksusta maalista. Ohenna maalia ja käytä suositeltua liuotinta.

Kuinka voitelee ruiskupistoolin?

Puhdistuksen jälkeen käännä pistooli ympäri ja levitä muutama tippa kevyttä öljyä molempiin voiteluaukkoihin (merkki F kaaviossa). Tämä voitelee männän ja sylinterin optimaalista toimintaa varten.

Mitä turvatoimia minun tulee noudattaa?

Käytä aina suojalaseja, pölysuojainta ja käsineitä. Älä koskaan ruiskuta avotulen tai sytytyslähteen lähellä. Varmista hyvä ilmanvaihto. Älä koskaan suuntaa suihkua ihmisiä tai eläimiä kohti.

Mitä lisävarusteita on pakkauksessa?

Pakkaus sisältää: ruiskupistoolin säiliöllä, varasuuttimen (0,8 mm), puhdistustangon, 2 venttiiliä, virtausmittakupin ja suutinavaimen. Tarkista kaikkien osien läsnäolo ja säilytä käyttöohje.

Mitä tehdä, jos moottori on tavallista äänekkäämpi?

Tämä voi viitata siihen, että ruiskupistooli ei ole puhdas tai voideltu. Pura mäntä, puhdista se ohenteella ja voitele. Jos ääni jatkuu, tarkista virtauksensäätö ja maalin määrä (älä käytä tyhjänä).

KÄYTTÖOHJE POWX351 PowerPlus

1 LAITTEEN OSAT (KUVA A) 3
2 PAKKAUKSEN SISALTO 3
3 SYMBOLIT 3
4 YLEISET TURVALLISUUSOHJEET 4
4.1 Työskentelyalue 4
4.2 Sahkoturvallisuus 4
4.3 Henkiloturvallisuus 4
4.4 Sahkolaitteiden huolellinen käsittely ja käytto... 5
4.5 Huolto 5
5 MUUT TURVAOHJEET 5
5.1 Kytke maaliruiskun virta pois valittomasti jos: 6
6 KAYTTO 6
6.1 Valmistelut (kuva B) 6
6.2 Ohentaminen 6
6.3 Kayttomaaran saatoo 7
6.4 Ruiskuttaminen (kuva C) 7
6.5 Ruiskutusteknifikat (kuva D) 7
7 PUHDISTUS JA HUOLTO (KUVA G) 8
7.1 Jokaisen käytökerran jälkeen: 8
8 HUOLTO 8
8.1 Puhdistaminen 8
8.2 Voitelu 8
9 TEKNISET TIEDOT 9
10 MELU 9
11 VIANETSINTÄ 10
11.1 Moottori surisee, mutta ei ruiskuta tai ruisku on epatasainen.. 10
11.2 Suihkus ei ole hyva 10
11.3 Liiallinen ruiskutus 10
11.4 Moottori on tavallista änekkämpi 10
11.5 Ei maalisuihkua, ei moottorin aantä 10

11.6 Kayttöäni ei kuulosta oikealta 10
11.7 "Appelsiinipinta", lian runsas maalisumu 10
12 TAKUU 11
13 LAITTEEN KAYTOSTA POISTAMINEN 11
14 VAATIMUSTENMUKAIUSUVSAKUUTUS 12

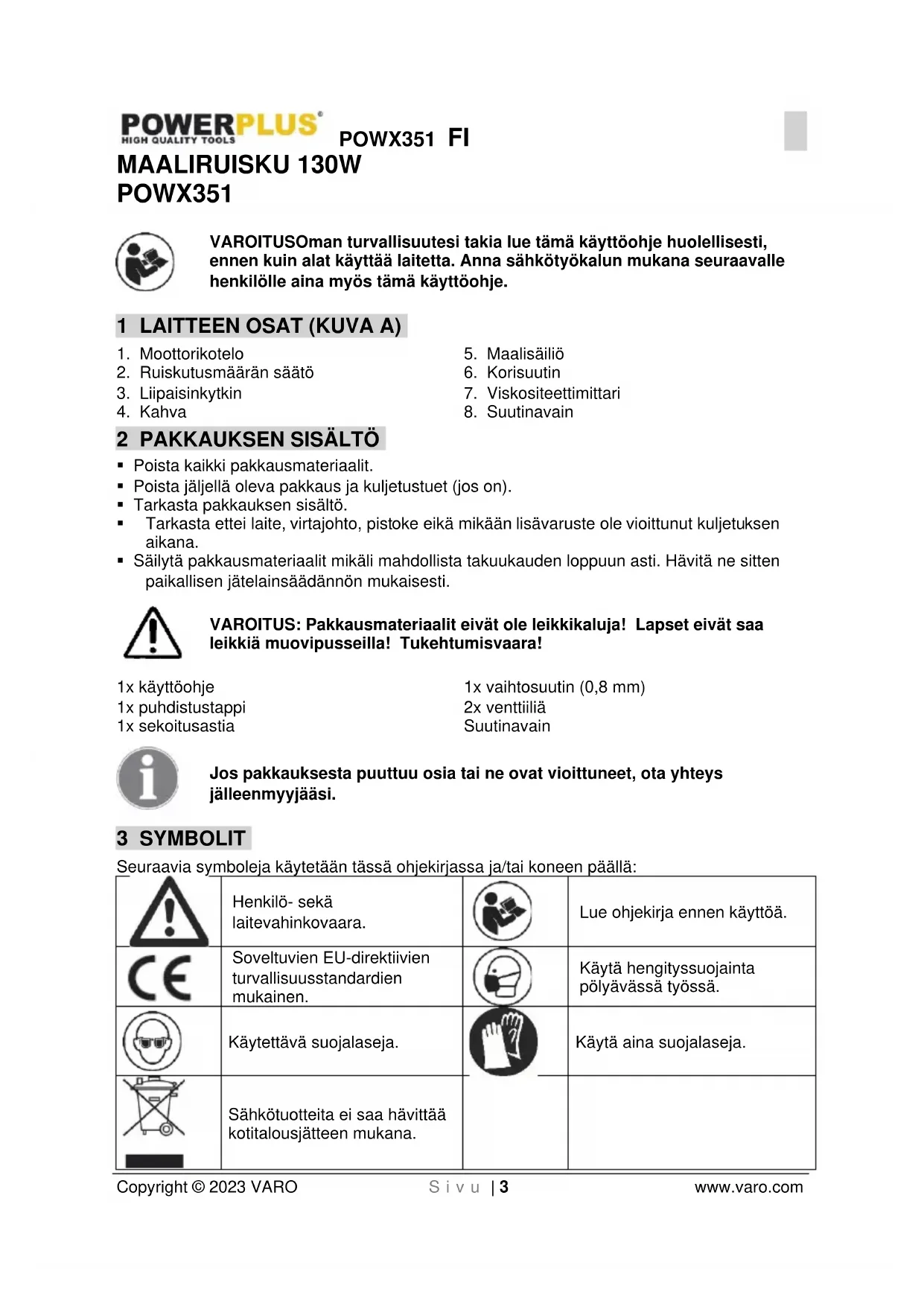

VAROITUSOman turvallisuutesi takia lue tamä kayttöohje huolellisesti, ennen kuin alat kayttäa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myos tamä kayttöohje.

1 LAITTEEN OSAT (KUVA A)

1. Moottorikotelo

2. Maalisäiliö

3. Ruiskutusmaarän saatö

4. Korisuutin

5. Liipaisinkytkin

6. Viskositeettimittari

7. Kahva

8. Suutinavain

2 PAKKAUKSEN SISALTO

• Poista kaikki pakkausmaterialiaalit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
• Tarkasta pakkauksen sisälto.
• Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole vioittunut kuljetuksen aikana.
• Säilytä pakkaismateriaialit mikäi mahdollista takuukauden loppuun asti. Havita ne sitten paikallisen jätelainsaaadannon mukaisesti.

VAROITUS: Pakkaasmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkä muovipusseilla! Tukehtumisvaara!

1x kayttoohje

1x vaihtosuutin (0,8 mm)

1x puhistustappi

2x venttiilä

1x sekoitusastia

Suutinavain

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

3 SYMBOLIT

Seuraavia symboleja käytetään tassā ohjekirjassa ja/tai koneen paallä:

!	Henkilö- sekä laitevahinkovaara.		Lue ohjekirja ennen käytöä.
CE	Soveltuvien EU-direktiivien turvallisuusstandardien mukainen.		Käytä hengityssuojainta polyvässä työssä.
	Käytettävä suojalaseja.		Käytä aina suojalaseja.
	Sähkötuotteita ei saa havittää kotitalousjätteen mukana.

4 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käytöä varten. Sana "sahkötyokalu" tarkoittaa sahköverkloon liitetäviä (johdollisia) sahkötyokaluja tai akkukaytöisiä (johdottomia) sahkötyokaluja.

4.1 Työskentelyalue

• Pida työskentelyalue puhtaana ja hyvin valaistuna. Epäjarjestys ja huanosti valaistut työskentelyalueet ovat napaturma-alttijta.
• Älä käytä laitetta rajahdysherkissä ympäristöissä, joissa on palavia nesteita, kaasuja tai polya. Sähkötyokalut muodostavatkipinoita, jotka voivat sytyttäa polyn tai hovrty.
• Varmista, etta lahettyvillä ei ole lapsia eikä muita henkilöitä työkalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

4.2 Sähköturvallisu

Tarkasta aina etta verkkojännite vastaa valmistuskyltiin merkittyä jannitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä kaytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat piententävat sähköiskun vaaraa.
  Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaappeihin. Sahköiskun yaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sahköiskun vaaraa
• Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistotulppaa pistorasiasta johdosta vetamällä. Pida johto kaukana lampolähteista, oljysta, teravista reunoista ja liikkuvista laitteiden osista. Vialiset ja sekaiset johdot lisaayat sahköiskun vaaraa.
• Jos käytät sahkötyokalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkoiohtoa. Ulkotiloihin hvväksytvn jatkoiohdon käytö piennentä sahköiskun yaarraa.
• Ellei sahkötyokalun kaytöa koskeissa tiloissa voida valttä, kayta jännösvirtalaitteell (RCD) suojattua virtalähdettä. RCD:n kaytö yahentaa sahköiskun vaaraa.

4.3 Henkiloturvallisu

• Ole varovainen. Keskity aina työhösi ja käsittele sahkötyokalua aina järkevästi. Alä käytä laitetta, kun olet väsnyt tai huumeiden, alkoholin tai laakkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen kävtössä voj aiheuttaa yakovia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turbakenkien, suojakypärän tai kuulosuojainten käytö vähentä tapaturmien riskiä, kun ne on mitoitettu sahkötyokalun ominaisuksia ja käytötarkoitusta yastaaviksi.
• Varmista, etta laitetta ei voi kaynnistaa vahingossa. Varmista, etta virtakytkin on OFF-asennossa, ennen kuin liitat pistokkeen pistorasiaan. Jos pidat sormea katkaisimella kantaessasi laitetta tai liitat laitteen sahkoverkoon katkaisimen ollessa paallä, tapaturmien vaara on suuri.
• Irrota saatotyokalut ja ruuvitaltat, ennen kuin kyktet laitteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pvorivaan laitteen osaan.
• Alä kurottaudu. Varmista, etta seisot laitetta käyttaessasi tukevalla alustalla ja etta pystyt pitamaan tasapainon koko ajan. Nain pystyt hallitsemaan laitteen myös ennalta aryaamattomissa tilanteissa.

POWX351 FI

• Käytä aina sopivia vaatteita. Älä käytä valjiä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja käsineesi eivat pääse likkuvien osien vällin. Valjät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää polynimuri ja keruulaite, varmista, etta ne on kiinnitetty hyvin ja niitta kaytetaan oikein. Näiden laitteiden käytto piententaä polyn aiheuttamia vaaratilanteita.

4.4 Sähkölaitteiden huolellinen käsittely ja käytto

• Alä ylikuormita laitetta. Käytä työhon vain siihen tarkoitettua sahkölaitetta. Sopivan tyokalun käytöllä työskently sujuuu paremmin ja turvallisemmin märiritetyllä tehoalueella.
• Älä käytä sahkölaitteita, joiden virtakytkin on vialinen. Sähkölaite, jota ei voi enää kytkeä paälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet teatteseen asetuksia, vaihdat lisavarusteita tai asetat laitteen sailoo. Näden varotoimenpiteiden ansiosta laite ei päase tahattomasti käynnistymän.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttaa laitetta, jotka eivät ole perehtyneet sen käyttoön eivatkä naihin käyttoohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käytvät kokemattomat henkilöt.
• Huolla sahkölaiteet huolellisesti. Tarkasta, etta liikkuvat laitteen osat toimivat moitteettomasti eiväkä jää juniin, etta laitteessa ei ole rikkoutuneita tai muita viallisia osia, etta ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttoa. Monet tapaturmat johtuvat puutteellisesti huolletuista sahkölaitteista.
• Pida terat teravina ja puhtaina. Huolellisesti huolletut terat, joiden leikkaavat reunat ovat teraviä, jumittavat vahemman ja niitta on helpompi kayttäa.
  Käytä sahkölaitetta, lisavarusteita, varateriä jne. näden ohjeiden mukaisesti ja siten kuin tiétyn laitetyypin käyttoohjeissa on neuvòtu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käytö muuhun kuin maäritettyn käytötkoitukseen voi aiheuttaa vaaratilanteita.

4.5 Huolto

• Korjauta laitteesi ainoastaan patevallä ammattihenkilollä, joka käyttaa vain alkuperäisia varaosia. Nain varmistat, etta laitteesi on turvallinen sitä käytettaessä.

5 MUUT TURVAOHJEET

• ALÄ KOSKAAN RUIISKUTA IHMISIIN PAIN. Äla koskaan suuntaa suutinta ihmisä tai elämä kohti. Suihku ei saa koskaan kohdistua suoraan iholle.
• LEIMAHDUSPISTE - Tàta maaliruiskua ei saa käytää palonarkojen maalien ja liuottimien kanssa, joiden leimahduspiste on alle 32^ .
  TUULETUS - Huolehri ruiskumaalattaessa aina tyoskentelytilan riittavastuuletuksesta.
  KORISUUTIN - Pidä aina korisuutin paikallaan ruiskutuksen aikana.
  TYÖYMPÄRISTÖN VALITSEMINEN - Älä käytä maaliruiskua tiloissa, joissa on tulipalotai rajahdysvaara.
  VARO MAHDOLLISIA VAAROJA - Varo aineen ruiskuttamisen aiheuttamia vaaroja katso pakkausten ohjeita ja valmistajan antamia tietoja.
• ALÄ RUISKUTA - Älä ruiskuta ainetta, Jonka vaaroista et tiedä.
• SUOJAA SILMAT - Käytä aina asianmukaisia silmasuojaimia, etteivät vaaralliset sumut ja hóvryt pääse silmiin.
• KÄYTA HENGITYSSUOJAINTA - Älä koskaan käytä mitään maaliruiskua ilman hengityssuojainta.
  SUOJAA KORVAT - Kayta kuulosuojaimia,Jos aanenpaine ylittaa 85 dB(A).
  HUOLLA TYÖKALUT - Pidä maaliruisku, maalisäiliö ja suuttimet puhtaina. Älä käytä puhdistamiseen palonarkoja nesteitä, joiden leimahduspiste on alle 32^ . Tarkasta virtajohto saannöllisesti jaJos se on vaurioitunut, anna patevän henkilön vaihtaa se.

• AVOTULI - Älä koskaan ruiskumaalaa avotulen tai laitteen sytytysliekin lahellä.

• TUPAKOINTI - Älä koskaan tupakoi ruiskumaalatessasi.

• OHENTAMINEN - Lue aina maalinvalmistajan ohennussuositukset ja -ohjeet jo ennen maalin tai muun aineen käyttoa.
• KYTKE IRTI VERKKOVIRRASTA - Irrota maaliruisku aina verkkovirrasta, kun taytata maalisaiiota tai puhistat maaliruiskua.
• KYTKE VIRTA POIS, KUN ET RUISKUTA - Välta maaliruiskun käytöä silloin, kun virtausmaärän saadin on tãysin kiinni.

Emme ota mitään vastuuta sopimattomien aineiden tai vaärin ohennettujen maalien käytön aiheuttamista vahingoista tai puutteellisen tuuletuksen aiheuttamista terveysvaaroista.

5.1 Kytke maaliruiskun virta pois valittomasti jos:

Virtapistokkeessa tai -johdossa esiintyy katkos tai virtajohto on vioittunut.
- Kytkin on vialinen.
- Havaitset palavasta eristeestä tulevaa savua tai Hajua.

6 KAYTTÖ

6.1 Valmistelut (kuva B)

Alä käytä kohokuviomaaleja tai pinnotteita, koska ne saattavat tukkia suuttimen.

Parhaan tuloksen saat valmistelemalla ruiskutettavan pinnan ja ohentamalla maalin oikeaan viskositeettiin ennen maaliruiskun kayttoa. Varmista aina, ettei ruiskutettavilla pinnoilla ole polyä, likaa tai öljya. Varmista myös, etta olet peittányt alueet, joita ei ruiskuteta kayttamälla hyvalaatuista maalarinteippia. Ruiskutettavan maalin tai nesteen täytyy olla hyvin sekoitettu, eikä siinä saa olla kokkareita tai muita hiukkasia. Monia aineita voidaan ruiskuttaa maaliruiskulla, mutta tarkista aina valmistajan suositukset ennen maalin ostoa.

6.2 Ohentaminen

Muista aina irrottaa maaliruisku verkkovirrasta, ennen kuin taytata maalisäiliön ruiskutettavaa ainetta.

Useimmat maalit toimitetaan valmiina sivellinmaalaamista varten ja niitta tarvitsee ohentaa ennen kuin ne soveltuvat maaliruiskulla ruiskutettavaksi. Noudata valmistajan ohennusohjeita ruiskumaalaukselle. Viskositeettikupin avulla voit märittä käytettvänan maalin oikean viskositeetin. Märritä oikea viskositeetti tayttamälla kupper maalilla reunaan asti. Mittaa aika, joka kuluu kupin tyhjentymiseen.

Alla olevassa taulukossa esitetaaan suositellut ajat erityyppisille aineille.

Muovi- ja lateksimaalit	24-28 sekuntia
Vesiohenteiset maalit	20-25 sekuntia
Pohjamaalit	24-28 sekuntia
Lakat	25-35 sekuntia
Öljymaalit	18-22 sekuntia
Emalimaalit	18-22 sekuntia
Alumiinimaalit	22-25 sekuntia
Auton alustamassat	25-35 sekuntia
Puun huokoslakat	28-35 sekuntia
Puunkyllästysaine	Ei vaadi ohennusta
Petsi	Ei vaadi ohennusta

Jos maali valuu suositeltua aikaa kauemmin, tarvitaan lisä-ohennusta. Sekoita maaliin pieni märä soveltuvaa ohennetta ja toista viskositeettitesti, kunnes oikea viskositeetti on saavutetu. Jotkut ruiskutettavat aineet sisälävat hiukkasia ja kokkareita. Nämä aineet taytyy siivilöida ennen maalin tayttöä maaliruiskun sällioön.

6.3 Kaytomaaran saat

Tayta sailiö, kun se on lahes tyhja.

Jos suihke ei ole ennen taytöä sellainen kuin haluat (roiskuu, suihke ei ole hyvä ...) saadduudstaan saatönupista kaantamalla sopivaan kohtaan.

6.4 Ruiskuttaminen (kuva C)

Täytä maalisäiliö oikein ohennetulla ja siivilöidyllä maalilla. Kytke maaliruisku verkkovirtaan. Suuntaa maaliruisku johonkin testikappaleeseen ja paina liipaisinkytkintä, kunnes maalia tulee suuttimesta. Säädä ruiskutusmaärän säädintä (2), kunnes maaliruisku suihkuttaa vaaditun maärän maalia. Pienennä maalivirtaa käantamällä ruiskutusmaärän säädintä myotapäivaan (B) ja suurrenna virtaa käantamällä säädintä vastapäivaan (A). Ruiskutusmaärän saatäminen vaikuttaa suihkutuskuvioon. Huonossa kuviossa maali keskittyk suihkun keskelle ja jälki on laikullista. Hyvässä kuviossa maali leviäa tasaisesti kuvion sisallä.

6.5 Ruiskutustekniikat (kuva D)

Parhaan tuloksen saat pitamalla maaliruiskun aina vaakatasossa ja kohtisuorassa kasetiltevaan pintaan nahden. Pida suutin 25-30 cm:n etaisyydella kaseteltavastpinnasta ja ruiskuta tasaisesti sivulta toiselle tai yhaltalaas. Alra ruiskuta kulmassa, koska se aiheuttaa maalin valumista. Käytä tasaisia likkeitä. Kun ruiskutat laajoja alueita, käytä alla kuvattua edestakaisin-kuviota.

(Kuva E)

Alä koskaan käynistä tai pysäytä maaliruiskua sen ollessa suunnattuna käsitetvään pintaan. Ohjaa maaliruiskun liikkeen nopeutta tasaisesti. Nopea like pinnalla saa aikaan ohuen maalikerroksen ja hidas liike paksun maalikerroksen. Levita yksi kerros kerrallaan. Jos lisäkerroksia tarvitaan, varmista, etta noudatat valmistajan kuivumisajan suosituksia ennen toisen kerroksen levittämista.

Kun ruiskutat pienä alueita, pidä ruiskutusmaärän säätö pienellä. Nain valtyt käyttaastä liikaa maalia. Välta käynistamasta tai pysayttamasta maaliruiskua esinetta ruiskuttaessasi aina kun mahdolista. Se saattaa aiheuttaa liian ohuen tai liian paksun maalipinnan. Alä kallista maaliruiskua enempää kuin 45^

Muista aina kytkea maaliruiskun virta pois ennen maaliruiskun tai maalisaliion puhdistamista.

On tärkeä, etta maaliruisku puhdistetaan huolella jokaisen käytökerran jälkeen. Jos nain ei tehdä, seurauksena on tutoksia, ja voi olla ettei maaliruisku toimi silloin kun tarvitset sitä seuraavan kerran. Takuu ei mata työkalun puhdistusta, jos käytää ei ole puhdistanut maaliruiskua asianmukaisesti.

7.1 Jokaisen käytökerran jälkeen:

Tyhjenna jäljelle jaanyt aine sailiosta.
- Puhdista sāliö huolellisesti maalin ohennukseen käytellyä ohenteella.
- Kaada sailiöön hieman ohennetta ja ruiskuta maaliruiskun lapi, kunnes suuttimesta tulee vain puhdasta ohennetta.
- Puhdista maalin imuputki ja suodatin huolellisesti ohenteella.
- Puhdista kori ja suutin ja poista mahdolliset roskat ja maalitahrat.
- Kännä maaliruisku alassuin ja tiputa mutama pisara ohutta öljyä kahteen reikään (F). Tämä voitelee männan ja svlinterin.

Jos maaliruisku vaatii perusteellisempaa sisäistä puhdistusta, voi olla tarpeen purkaa se. Noudata silloin seuraavia ohjeita:

• Irrota virtajohto verkkovirrasta.
• irrota maalisällö, imuputki ja suodatin.
• Irrota neljra ruuvia (G).
• Irrota pumppu.
  Vapautasuutin (H), venttiili (J), manta (K) ja jousi (L).
• Puhdista huolellisesti svlinteri (M) ja muut osat liuottimella.
  Tiputa mutama pisara ohutta voiteluõlvä mantaan, jouseen ja svlinterjin.
  Kokoa maaliruisku.

8 HUOLTO

Varmista, etta kone on irrotettu virtalähteestä, kun huollat moottoria.

Koneemme on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käytämälla sitä oikealla tavalla voit vaikuttaa koneen käytöikään.

8.1 Puhdistaminen

Puhdista koneen ulkopinta saannollisesti pehmeallä pyyhkeellä. Parasta olisi puhdistaa se jokaisen kayttokerran jäldeen. Pidä koneen jaahdytsaukot puhtaina. Jos lika on pinttynyt, voit kayttä saippuavedellä kostutettua pyyhetä. Älä kutenkaan kaytä liuottimia kuten bensiiniä, alkoholia, ammoniakkja jne., koska ne vahingoittavat koneen muoviosia.

8.2 Voitelu

Konetta ei tarvitse voidella.

9 TEKNISET TIEDOT

Nimellisteho	130 W
Nimellisjännite	220–240 V
Nimellistaajuus	50 Hz
Suuttimen halkaisija	0,8 mm
Virtausnopeus	320 g/min
Viskositeetti enintään	60 DIN-sek.
Johdon pituus	2 m
Säiliön koko	0,8 l
Maalivirtauksen säätö	Kyllä
Lateksimaali	Kyllä
Ruiskutuskuviot	1
Pyöreä ruiskutuskuvio	Kyllä
Pehmeä kahva	Kyllä

10 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K = 3)

Aänenpainetaso LpA 91 dB(A)

Aänitehotaso LwA 102 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äenpaine on yli 85 dB(A).

aw (Tärinataso):

11,7 m/s²

K = 1,5 m/s²

11 VIANETSINTÄ

11.1 Moottori surisee, mutta ei ruiskuta tai ruisku on epatasainen

Kulunut pyorrekärk:
Vaihd pyorrekärki.
- Imuputki on värässä asennossa:
Säadä imuputken asento.
- Imuputki on tukossa:
Puhdista ohenteella.
Suutin on sukossa:

Puhdistasuutin.

Suodatin on sukossa:
Puhdista ohenteella.
Maaran saaotoa on saaedettava:

Saada.

11.2 Suihkatus ei ole hyva

• Määrän säätö ei ole kohdallaan:
  Saaada.
  Maali on lian paksua:
  Tarkista maalin viskositeetti.

11.3 Liiallinen ruiskutus

• Ruiskupistooli ei ole puhadas tai sitä ei ole voideltu, joten manta on juuttunut sylinteriin: Pura maaliruisku ja puhdista ohenteella.
• Liikaa maalia:

Pienennä ruiskutusta säätamalla ruiskutusmaärän saadintä myotäpäävään. (Kaksi ohutta maalikerrosta on parempi kuin yksi paksu kerros.)

• Liian matala viskositeetti:

Tarkista viskositeetti.

11.4 Moottori on tavallista änekkämpi

Maaliruisku ei ole puhadas tai sitä ei ole voideltu, joten manta on juuttunut sylinterin: Pura maaliruisku ja puhdista ohenteella.

11.5 Ei maalisuihkua, ei moottorin aantä

Ei sahkoo:

Tarkista virtalähde.

11.6 Kayttoaani ei kuulosta oikealta

Väärmaärän saatto:
Säddä uudelleen.
Saliossa e ole tarpeeksmaalia ja ruisku imeilmaa:
Lisaa maalia sailiön.
Maali ei ole ohentunut oikein tai se ei kulje kunnolla imuputken lapi:

Tarkista imputki ja maalin viskositeetti.

11.7 "Appelsiinipinta", liian runsas maalisumu

Kaytetty vāraa liuotinta:
Käytä oikeaa liuotinta.
Maaliruisku on liian kaukana kaseteltavastapinnasta:

Pidä maaliruiskua lahempänä kohdetta.

Maali on lian paksua:

Ohenna maalia.

12 TAKUU

Talle tuotteelle on annettu lakisaateinen 36 kuukauden takuu, joka alkaa hankintapäivämärästä, jolloin ensimmäinen käytäja on ostanut tuotteen.
- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normalaista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisavarusteita kuten poria, poran teria, sahan teria jne.; vahinkoja tai vikoja, jotka johtuvat vaarinkayfostä, onnettouuksista tai tuotteeseen tehdyistä muutoksista; eikä myoskään kuljetuskustannuksia.
Väärastä käytösta johtuvat viat ja/tai vauriot eivat myoskän kuulu takuun piirin.
- Pidätämme myös itsellämme oikeuden hylātä vaatimus, joka koskee työkalun värästä käytõstä aiheutunutta ruumiillista vammaa.
- Korjaukset saa suorittaa vain Powerplus tyokalujen valtuuttamassa huoltopisteessä.
- Lisatietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosa tai ylikuormituksesta.
- Takuun piirin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), värästä käytösta (laitteelle sopimattomat käytöttarkoitukset), taitamattomasta käytösta (esim. kaskirjan ohjeita ei noudateta), värästä kokoamisesta, salaman iskusta, virheellissta verkkojännitteestä. Tämä lista ei ole rajoittava.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
Laitteet tai osat jotka on vaihdettu takuun piirjin kuuluvana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hylävaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiilharjojen saannöllinen huolto,...)
Sailyta kassakuitti ostopäivämärän tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksytävan puhtaassa kunnossa, alkuperäissä muotoillussa laatikossaan (mikali kaytettavissa talle yksikolle) ostotositteen kera.

13 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäaikaisen käytön jälkeen, alä havitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisetä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jatteita ei saa kasetellā tavallisten kotitalousjatteiden tapaan. Vie ne kierratettaväksi asianmukaiseen paikkaan. Kysy nuvoa kierratyksesta paikallsilta viranomaisilta tai jalleenmyjälta.

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIA joka on yksinomaisesti vastuullinen, vakuuttaa, etta

Tuote: Maaliruisku 130W

Tavaramerkki: POWERplus

Malli POWX351

on yhdenmukaistettuihin eurooppalaisin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa taman vakuutuksen mitatöitymiseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäävän saakka):

2006/42/EC

2014/30/EU

2011/65/EU

Eurooppalaiset yhdenmukaistetut standardit (seka niiden mahdolliset muutokset allekirjoituspäävaan saakka):

EN60745-1:2009

EN50580:2012

ENIEC55014-1:2021

EN IEC55014-2:2021

ENIEC61000-3-2:2019

EN61000-3-3:2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mertens Ludo

Ludo Mertens

Säntelyasiat - vaatimuksenmukaisuudesta vastaava johtaja

Pärbaudiet viskozitätä.

11.4 Motors ir skalaks neka parasti
