Producttype	Verfspuit
Merk	PowerPlus
Model	POWX351
Nominaal vermogen	130 W
Nominale spanning	220-240 V
Nominale frequentie	50 Hz
Mondstukdiameter	0,8 mm
Spraydebiet	320 g/min
Maximale viscositeit	60 din/sec
Tankcapaciteit	0,8 L
Kabellengte	2 m
Debietregeling	Ja
Geschikt voor latexverf	Ja
Spuitvorm	1 vorm + gebogen spreiding
Soft Grip handgreep	Ja
Geluidsdruk LpA	91 dB(A)
Geluidsvermogen LwA	102 dB(A)
Garantie	36 maanden
Inclusief accessoires	Vervangingsmondstuk (0,8 mm), reinigingsstaaf, 2 kleppen, stroombeker, spuitmondsleutel
Reiniging	Na elk gebruik met verdunner
Smering	Enkele druppels lichte olie na reiniging
Repareerbaarheid	Toegankelijke onderdelen: zuiger, cilinder, klep
Certificeringen	CE, richtlijnen 2006/42/EG, 2014/30/EU, 2011/65/EU

Veelgestelde vragen - POWX351 PowerPlus

Hoe de verf verdunnen voor optimaal spuiten?

Gebruik de meegeleverde stroombeker om de viscositeit te meten. Vul deze met verf en meet de stroomtijd. Bijvoorbeeld, voor een watergedragen verf moet de tijd 20 tot 25 seconden zijn. Als de verf langer duurt, voeg dan een kleine hoeveelheid geschikte verdunner toe en meng.

Hoe het pistool reinigen na gebruik?

Koppel het apparaat altijd los. Leeg de tank, giet een geschikte verdunner in de tank en spuit totdat deze er schoon uitkomt. Reinig de aanzuigslang en het filter met verdunner. Verwijder en reinig het mondstuk en de behuizing. Breng enkele druppels lichte olie aan op de smeeropeningen.

Wat te doen als het pistool niet spuit of onregelmatig spuit?

Controleer of de aanzuigslang correct is geplaatst en niet verstopt is. Reinig het mondstuk en het filter met verdunner. Als de motor zoemt zonder te spuiten, vervang dan de versleten roterende kop. Zorg er ook voor dat de debietregelknop correct is ingesteld.

Welk type verf kan ik gebruiken met de POWX351?

Dit pistool is geschikt voor de meeste verven, vernissen, beitsen en primers, mits ze correct zijn verdund. Het is compatibel met latex en watergedragen verven. Gebruik geen gestructureerde muurverven of coatings omdat ze het mondstuk verstoppen.

Hoe het spuitdebiet instellen?

Draai de debietregeling (2) met de klok mee om het debiet te verminderen en tegen de klok in om het te verhogen. Een onjuiste spuitvorm concentreert de verf in het midden; pas aan tot een gelijkmatige verdeling.

Waarom is er een 'sinaasappelhuid' effect na het spuiten?

Dit kan komen door het gebruik van een verkeerd oplosmiddel, een te grote afstand tussen pistool en oppervlak (houd 25-30 cm aan), of een te dikke verf. Verdun de verf en gebruik het aanbevolen oplosmiddel.

Hoe het pistool smeren?

Na reiniging, draai het pistool om en breng enkele druppels lichte olie aan op de twee smeeropeningen (markering F op het schema). Dit smeert de zuiger en cilinder voor een optimale werking.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd veiligheidsbril, een stofmasker en handschoenen. Spuit nooit in de buurt van open vuur of een ontstekingsbron. Zorg voor goede ventilatie. Richt de straal nooit op mensen of dieren.

Welke accessoires zijn inbegrepen in de verpakking?

De verpakking bevat: het pistool met tank, een vervangingsmondstuk (0,8 mm), een reinigingsstaaf, 2 kleppen, een stroombeker en een spuitmondsleutel. Controleer of alle onderdelen aanwezig zijn en bewaar de handleiding.

Wat te doen als de motor luider is dan normaal?

Dit kan erop wijzen dat het pistool niet schoon of gesmeerd is. Demonteer de zuiger, reinig deze met verdunner en smeer hem. Als het geluid aanhoudt, controleer dan de debietinstelling en het verfniveau (niet stationair laten draaien).

GEBRUIKSAANWIJZING POWX351 PowerPlus

1 BESCHRIJVING (FIG. A) 3
2 INHOUD VAN DE VERPAKKING 3
3 TOELICHTING VAN DE SYMBOLEN 3
4 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
4.1 Werkplaats 4
4.2 Elektrische veiligheid 4
4.3 Veiligheid van personen 4
4.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap... 5
4.5 Service 5
5 AANVULLENDE VEILIGHEIDSINSTRUCTIES 5
5.1 Schakel de verfspuit onmiddelijk uit bij: 6
6 BEDRIJFSINSTRUCTIES 6
6.1 Voorbereidling (Fig.B) 6
6.2 Verdunning 7
6.3 Instellen van de sproeihoeveelheid 7
6.4 Spuiten (Fig. C) 7
6.5 Spittechnieken (Fig. D) 7
7 REINIGING EN ONDERHOUD (FIG. G) 8
7.1 Na ieder gebruik moet het volgende worden gedaan.. 8
8 ONDERHOUD 9
8.1 Reinigen 9
8.2 Smeren 9
9 TECHNISCHE SPECIFICATIONS 9
10 GELUID 9
11 PROBLEEMOPLOSING 10
11.1 De motor zoemt maar spuit Niet of onregelmatig 10
11.2 De verstuiving is nicht goed.. 10
11.3 Te veel verf 10
11.4 Motor luider dan normalaal 10
11.5 Geen spuitactiviteit, geen geluid 10

POWX351 NL

11.6 Het geluid dat het toestel maakt is Niet goed 10
11.7 "Sinaasappeleffekt" overmatige nevelvorming 10
12 GARANTIE 11
13 MILIEU 11
14 CONFORMITEITSVERKLARING 12

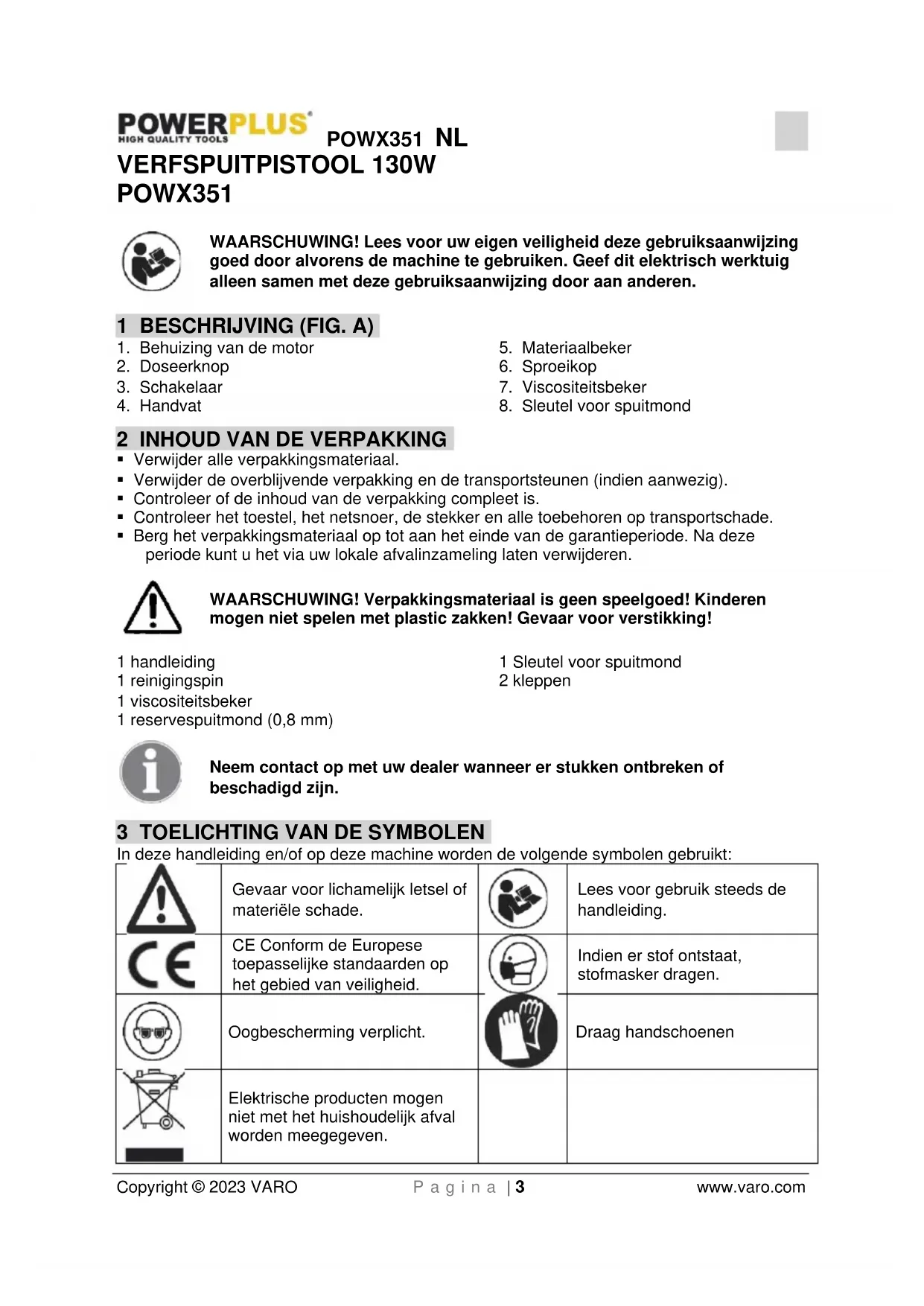

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Behuizing van de motor
2. Materialbeker
3. Doseerknop
4. Sproeikop
5. Schakelaar
6. Viscositeitsbeker
7. Handvat
8. Sleutel voor spuitmond

2 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegoed! Kinderen mogen Niet spelen met plastic zakken! Gevaar voor verstikking!

1 handleiding
1 Sleutel voor spuitmond
1 reinigingspin
2 kleppen
1 viscositeitsbeker
1 reservespuitmond (0,8mm)

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

3 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materièle schade.		Lees voor bebruik steeds de handleiding.
CE	CE Conform de Europese toepasselijkste standaarden op het gebied van verilgheid.		Indien er stof ontstaat, stofmasker dragen.
	Oogbescherming verplicht.		Draag handschoenen
	Elektrische producten mogen nicht met het huishoudelijk afval worden meegegeven.

4 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

4.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats können tot oncevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vomken voort die dergelijkke stoffen of dampen können latent ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervozgen dat u de controle over het toestel verliest.

Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoojt het risico op elektrische schokken.
• Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wonneer het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw personlijke verilgheidsuitrusting en steeds een verilgheidsbril. Door een personlijke verilgheidsuitrusting (stofmasker, Niet glijdende verilgheidsschoenen, een verilgheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan

POWX351 NL

de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle honden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de gezaren door stof afnemen.

4.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiligier in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangent of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing Niet hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller of de bewegende onderdelen ervan op de juiste manier werken en Niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werkking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevalten worden veroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer in overeenstemming met deze gelebruksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

4.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de verilgheid van het apparaat behouden blijft.

5 AANVULLENDE VEILIGHEIDSINSTRUCTIES

• SPUIT NOOIT NAAR PERSONEN - Richt de spreier NOOIT maar een persoon of een dier. Zorg ervoor dat het spreimiddel nooit direct contact maakt met de huid.
• VLAMPUNT - De verfspuit mag Niet worden gebruikt voor het spuiten van ontvlambare vermsoorten en oplosmiddelen meteen vlampunt lager dan 32^
• VENTILATIE - Zorgijdens het spuiten algid voor voldoende ventilatie op de werkplek.
• SPROEIER - Hou de sproeier tijdens gelebruik algijd op+zijn plaats.

POWX351 NL

• CONTROLEER DE WERKOMGEVING – nooit verfspuiten gebruiken als er spreke is van gevaar voor brand of explosie.

• WEES U BEWUST VAN EVENTUEEL GEVAAR - wees u bewust van de möglichke gevaren van het product waarmee u spuit en raadpleeg de aanwijzingen op de verpakking of de door de fabrikant beschikbaar gestelde informatie.

• NIET SPUITEN - nied spuiten in omgeyingen, waaran de gevaren Niet bekend zich.

MAAK GEBRUIK VAN OOGBESCHERMING - zorg algtd voor goede oogbescherming om gevaarlijke dampen of gassen uit de ogen te houden.

• DRAAG EEN MASKER - werk nooit met een verfspuit zonder een gezichtsmasker te dragen.

BESCHERM UW OREN - draagoorbeschemers wanneer de geluidsdruk 85 dB(A) overschrijd.

ZORG VOOR HET ONDERHOUD VAN HET GEREEDSCHAP - hou de verfspuit, het reservoir en de sproeiers goed schoon. Maak ze Niet schoon met ontvlambare vloeistoffen meteen vlampunt lager dan 32^ . Controleer regelmatig het netsnoer en LAST het in geval van beschadiging door een gekwalificeerde yakman verrangen.

• OPEN VUUR - spuit nooit in de buurt van open vuur, vlammen of een eventuele waakvlam.

• BOKEN: rook Niet tijdens het spuiten

• VERDUNNEN: lees aandachtig de informatie of de aanbevelingen van de fabrikant m.b.t. verdunning voor u de verf of andere materialen gebruikt.

• LOSKOPPELING VAN DE SPANNINGSTOEVOER - maak de verfspuit altijd los van het net alvorens de verfbus te yullen of de verfspuit te reinigen.

• SCHAKEL UIT ALS ER NIET WORDT GESPOTEN - vermijd dat het toestel blijdt draaien wanner de debietregelaar volledig zich staat.

Wij aanvaarden geen verantwoordelijkheid voor schade veroorzaakt door het gebruik van ongeschikte vloeistoffen of verf, die Niet op de juiste wijze werden verdund noch voor eventuele bevaren voor de gezondheid die kunnen ontstaan door gebrek aan voldoende ventilatie.

5.1 Schakel de verfspuit onmiddelijkukt bij:

• Een defecte netstekker, een defect netsnoer of bij snoerbeschadiging.
  Een defecte schakelaar.
• Rook of de geur van schroeijende isolatie.

6 BEDRIJFSINSTRUCTIES

Maak geen gebruik van structuurverf of iets dergelijks, waar dat daardoor de sproeier verstopt kan raken.

Om de Beste resultaten te bekomen, is het belangrijk het te spuiten oppervlak voor te bereiden en de verf tot de juiste viscositeit te verdunnen, alvorens de verfspuit te gebruiken. Zorg er.altijd voor, dat de oppervlakken, die moeten worden gespoten, vrij van stof, vuil en vet zijn. Zorg ervoor, dat de oppervlakken, die Niet要去en worden gespoten, afgedekt zich met een goede kwaliteit aflpakband (masking tape). De verf of vloeistof die要去 gespoten worden要去 grondig gemengd� en mag geen klonters of andere deeltjes bevatten. Met deze verfspuit kannen vele soorten stoffen worden gespoten maar controllerer altijd de aanbevelingen van de fabrikant voor u uw verf koopt.

6.2 Verdunning

Denk er.altijd aan om eerst de stekker uit het stopcontact te halen voor u het verfesvoir met spuitbaar materiaal vult.

De meeste geleverde verven zijn geschikt voor aanbrengen met de kwast en要去en worden verdund voor ze geschikt�n om te spuiten. Volg de aanwijzingen van de fabrikant op voor het verdunnen van de verf voor spuitdoeleinden. De viscositeitsbeker helpt om de juiste viscositeit van de te gebruiken verf te bepalen. Vul de beker tot aan de rand met verf. Meet de tijd die nodig is om de beker te legen in het verzreservoir. De onderstaande tabelaat de tiiden zich voor verschillende soorten materiaal.

Plastic- en latexverf	24-28 seconden
Verf op waterbasis	20-25 seconden
Grondverfsoorten	24-26 seconden
Vernissoorten	25-35 seconden
Verfsoorten op oliebasis	18-22 seconden
Emaillak	18-22 seconden
Aluminiumverf	22-25 seconden
Dekking onderkant auto	25-35 seconden
Afdichtingsmiddelenhout	28-35 seconden
Conserveringsmiddelenhout	Geen verdunning nodig
Houtbeits	Geen verdunning nodig

Als de verf langer nodig heeft dan aanbevolen om in het verfreservoir te lopen, is verdere verdunning nodig. Meng eenkleine hoeveelheid van de geschikte verdunner en maak gebruik van de viscositeitstest om te controleren of de juiste dikte is bereikt. Sommige spuitbare materialen bevatten deeltjes of klonters. Deze materialen要去en worden gezeefd alvorens het verfreservoir hiermee te vullen.

6.3 Instellen van de sproeihoeveelheid

Gelieve de container opnieuw te vullen, wanner hij bijna leeg is.

Indien de spreicapaciteit nicht is zoals u wenst, (sputteren/beneveling nicht goed...) gelieve de instelling te verbeteren door de debietregelknop in de juiste positie draaien.

6.4 Spuiten (Fig.C)

Vul het verfvat met de juiste hoeveelheid verdunde en gezeefde verf. Sluit de verfspuit aan op de netvoeding. Richt de verfspuit op een stukje afvalmaterial en bedien de trekker tot de verf begint te spuiten. Stel de debietregeling (2) in, tot het gewenste volume de spuit verlaat. Draai de debietregeling in wijzerzin (B) om de doorstroom te verminderen en in gegenwijzerzin (A) om de doorstroom te latent toenemen. Het instellen van de debietregeling heeft invloed op het spuitpatroon. Een slecht patroon zorgt voor concentratie van de verf in het midden en zorgt voor een vlekkerige verdeling. Een goed spuitpatroon geeft een gelijkmatige verdeling van de verf over het hele patroon.

6.5 Spittechnieken (Fig. D)

Om de Beste resultaten te bereiken, moet de verfspuit algtd horizontal worden gezchoolen en evenwijdig aan het oppervlak. Hou de spreier 25 - 30 cm van het oppervlak en sprei gegelijkmatig van kant maarquent of waar boven en beneden. Spuit niet onder een hoek, omdat dit verfrimpels op het oppervlak tot gevolg heeft. Beweeg de spuit soepel en gelijkmatig. Bij het spuiten van groe oppervlakken, moet een verdelfpatroon als hieronder aangegeven worden aangehoven.

(Fig. E)

POWX351 NL

Start of stop de verflspuit nooit als deze op het te spuiten oppervlak gericht is. Zorg voor eengelijkmatige beweging van de verflspuit. Een snelle beweging van de spuit langs het oppervlak geeft een dunne laag en een langzame beweging geeft een dikke laag. Breng slechts een laag tegelijkertijd aan. Als er nog een laag nodig is,要去 de door de fabrikant aanbevolen droogtijd worden aangehonden alvorens de tweede laag worden aangebracht. Bij het spuiten vankleine oppervlakken,要去 de debietregeling op eenkleine stand worden gehouden. Dit voorkomt het aanbrengen van een te grote hoeveelheid en gebruik van teveel verf. Indien möglichkt要去 stoppen en herstartenijdens het spuiten van een object worden voorkomen. Dit kan namelijk tot gevolg hebben,dat er te veel of te weinig verf worden aangebracht. Werk Niet onder een hoek vaneer dan 45^

7 REINIGING EN ONDERHOUD (FIG. G)

Denk er altijd aan om de stekker van de verfspuit uit het stopcontact te halen voor u de verfspuit of het verfeservoir reinigt.

Het is van essentieel belang dat de verfspuit na ieder gebruik goed worden schoongemaaakt. Wanner u dit Niet doet dan za dit tot verstoppenen leiden en het kan zelfs zichn dat de verfspuit het bij het opnieuw gebruiken helemaal Niet meer doet! Het reinigen van een verfspuit die door de gebruiker Niet goed is schoongemaaakt valt Niet onder garantie.

7.1 Na ieder gebruik moet het volgende worden gedaan.

Maak het reservoir helemaal leeq.
- Reinig het reservoir zorgvuldig met de verdunner, die gebrukt werden.
Giet wat verdunner in het reservoir en sproei dit door de spuit tot er alleen zuivere verdunner uitkomt.
- Reinig de opnamebuis en het filter zorgvuldig.
- Reinig de hoofsproeier en verwieder eventuele achtergebleven afvaldeelties of verf.
- Zet het spuiptpistol ondersteboven en breng een paar druppels lichte olie aan in de openings op de bodem.

Als uw verflspuit nog een aanvullende interne schoonmaakbeurt nodig heeft, kan het nodig+zijn deze te demonteren. Indien dit het geval is, gaat men als volgt te werk.

Haal de stekker uit het stopcontact.
- Verwijder het reservoir, de opnamebuis en het filter.
Maak de 4 schroeven los.
Verwiider de pompset.
Maak de sproeier (H), de afsluiter (J), de zuiger (K) en de veer (L) los.
Maak de cilinder (M) en alle onderdelen zorqvuldig schoon met oplosmiddel.
Brenq een paar druppels lichte smeerolie op de zuiger, de veer en de cilinder aan.
Bouw de verfspuit wee Samen.

8 ONDERHOUD

Let erop dat er geen spanning op de machine staat en de stekker uit het stopcontact is, voordat u met onderhoud aan de motor gaat beginnen.

Onze machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij een hoge levensduur van uw machine.

8.1 Reinigen

Hou de ventilatiesleuven van het toestel proper om te vermijden dat de motor oververhit. Reinig de machinebehuizing regel matig met een zachte doek, bij voorkeur na ieder gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zich. Gebruik bij hardnekig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijkste stoffen können de kunststof onderdelen beschadigen.

8.2 Smeren

De machine—heeft geen extra smering nodig.

9 TECHNISCHE SPECIFICATIES

Nominaal vermogen	130 W
Nominale spanning	220 – 240 V
Nominale freiagentie	50 Hz
Diameter spuitmond	0,8 mm
Debiet	320 g/min
Max. viscositeit	60 din/sec
Kabellenge	2 m
Tankinhoud	0,8 l
Instelbaar verfdebiet	Ja
Latexverf	Ja
Spuitpatronen	1
Rond spuitpatroon	Ja
Zachté handgreep	Ja

10 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdruk niveau LpA 91 dB(A)

Geluidsvermogenniveau LwA 102 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

11.7 m/s² K = 1.5 m/s²

11 PROBLEMOPLOSSING

11.1 De motor zoemt maar spuit Niet of onregelmatig

Versleten wervelkop:
Vervang de wervelkop.
- De opnamepijp Niet in de goede stand:
Plaats deze op de juiste plek.
- Verstopte opnamepijp:

Sproeierschoonmake.
- Verstopt filter:

Schoonmaken met verdunker.
- De regelknop要去 worden ingesteld:

Instellen.

Controleer de viscositeit van de verf.

11.3 Te veel verf

• De verfspuit is nicht schoon of nicht gesmeerd, waardoor de zuiger in de cilinder blijft steken:
  Demonteer de verfspuit en maak schoon met verdunner.
  Teveelverf:
  Regel het debiet in wijzerzin bij om de spuithoeveelheid te verminderen. (Twee dunne lagen,zijn beter dan een dikke laag.)
  Viscositeit te laag:

Controller de viscositeit.

• Verfspuit nicht schoon of Niet gesmeerd, waardoor de zuiger in de cilinder blijft steken:

Demonteer de verfspuit en maak schoon met verdunner.

11.5 Geen spuitactiviteit, geen geluid

• Geen elektriciteit:

Controleer de netvoeding.

11.6 Het geluid dat het toestel maakt is Niet goed

• Slechte debietinstelling:
  Opnieuw instellen.
• Niet voldoende verf in het reservoir, waardoor lucht maar binnen worden gezogen: Navullen met verf.
• Geen goede verdunning of geen volledig transport door de opnamebuis:

Controleer de opnamebuis en het viscositeitsniveau.

11.7 "Sinaasappeleffekt" overmatige nevelvorming

Er worden een verkeerd oplosmiddel gebruikt:
Gebruik het juiste oplosmiddel.
- Verfspuit te ver van het te behandelen oppervlak:
Hou de verfspuit zichter bij het te behandelen oppervlak.
- De verf ist dik:
Verdun de verf.

12 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modifications, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
  Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel nicht geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), oneskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop zich kan worden geverifieerd of waar bij hetduidelijk is dat het product Niet correct werden onderhoven (propere ventilatiesleuven, regelmatigervangen koolborstels,...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

13 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen, werp deze dan nicht weg bij uw huishoudelijk afvalaar doe dit op een milieuvriendelijk wijze. Het elektrische afval mag Niet opdezelfde manier behandeld worden dan het gewone huishoudelijk afval. Breng het waar een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

VARO N.V. - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, Ileenverantwoordelijke verklaart dat,

Product: Verfspuitpistol 130W

Handelsmerk: POWERplus

Model:POWX351

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing+zijnde Europese Richtlijnen,gebaseerd op de toepassing van Europese geharmoniseerde normen.Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2006/42/EC

2014/30/EU

2011/65/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60745-1:2009

EN50580:2012

ENIEC55014-1:2021

EN IEC55014-2:2021

EN IEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Mertens Ludo

Ludo Mertens

Regelgevings- en compliancemanager

11.4 Motor lauter als normal
