KÄYTTÖOHJE FreshJet FJX4 1700 DOMETIC

• x H fig. på side273 fig. på side273 fig. på side274 Vekt < 30kg < 35kg < 35kg < 40kg Inspeksjon/sertifisering 276Dometic FJXFI Suomi 1 Tärkeitä huomautuksia p. 277
• 2 Symbolien selitykset p. 277
• 3 Turvallisuusohjeet p. 278
• 4 Käyttötarkoitus p. 279
• 5 Laitteen symbolien selitykset p. 279
• 6 Tekniset rajoitukset ja vaatimukset p. 280
• 7 Tekninen kuvaus p. 280
• 8 Ennen ensikäyttöä p. 285
• 9 Käyttö p. 286
• 10 Kattoilmastointilaitteen puhdistus p. 292
• 11 Huolto p. 293
• 12 Vianetsintä p. 297
• 13 Hävittäminen p. 299
• 14 Takuu p. 299
• 15 Tekniset tiedot 1 Tärkeitä huomautuksia Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen. Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com. 2 Symbolien selitykset Merkkisana tunnistaa turvallisuusviestejä ja omaisuusvahinkoihin liittyviä viestejä ja osoittaa lisäksi vaaratekijän vakavuusasteen. VAARA! Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä. VAROITUS! viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta. HUOMIO! viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta. HUOMAUTUS! viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei noudateta. 277FIDometic FJX OHJE Tuotteen käyttöä koskevia lisätietoja. 3 Turvallisuusohjeet VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan. Sähkölaitteet eivät ole leluja. Laitetta eivät saa käyttää sellaiset henkilöt (mukaan lukien lapset) joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole tarvittavaa kokemusta ja tietoutta paitsi, jos he ovat valvonnan alaisina tai saaneet opastuksen. Lapsia tulisi valvoa sen varmistamiseksi, etteivät he leiki laitteella. Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli he ovat valvonnan alla tai heitä on opastettu käyttämään laitetta turvallisesti ja ymmärtämään laitteen käyttöön liittyvät riskit. Lapset eivät saa ilman valvontaa puhdistaa laitetta. Jokaisella jäähdytyskierron parissa työskentelevällä tai siihen tunkeutuvalla täytyy olla voimassa oleva, alan akkreditoidun arviointilaitoksen myöntämä todistus, joka osoittaa hänen olevan pätevä käsittelemään kylmäaineita turvallisesti alan tunnustetun arviointieritelmän mukaisesti. Huoltotyöt saa tehdä vain laitevalmistajan suositusten mukaisesti. Huolto- ja korjaustyöt, joihin vaaditaan toisen pätevä henkilön apua, täytyy tehdä syttyvien kylmäaineiden käyttöön kykenevän henkilön valvonnassa. Laitetta saa korjata vain pätevä ammattilainen, joka tuntee töihin liittyvät vaarat ja oleelliset määräykset. Virheellisesti suoritetuista korjaustöistä saattaa aiheutua huomattavia vaaroja. Käänny oman maasi huoltotukiliikkeen puoleen, jos laite tarvitsee korjausta (katso dometic.com/dealer). Katkaise virransyöttö aina tuotteen parissa tehtävien töiden ajaksi. Laitetta on säilytettävä huonetilassa, jossa ei ole jatkuvasti toimivia syttymislähteitä kuten avoliekkiä, käytössä olevaa kaasulaitetta tai sähkölämmitintä. Älä tee laitteeseen reikiä äläkä polta sitä. Huomaa, että kylmäaineissa ei saa olla hajusteita. Älä käytä laitetta syttyvien nesteiden lähellä äläkä suljetuissa tiloissa. Huolehdi siitä, että syttyviä esineitä ei säilytetä ilmavirran ulostuloaukon alueella eikä asenneta tälle alueelle. Etäisyyden täytyy olla vähintään 50cm. Pidä tuuletusaukot esteettöminä. Älä vahingoita jäähdytyskiertoa. Kylmäainevuotoja ei missään tapauksessa saa etsiä tai paikantaa mahdollisten syttymislähteiden avulla. Älä käytä vuotolamppua (tai muuta avoliekkiin perustuvaa ilmaisinta). Kattoilmastointilaitteen saa asentaa ajoneuvoon, jonka lattiapinta-ala on yli 4m² . HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan. Älä työnnä kättä ilmavirran ulostuloaukkoihin äläkä pane laitteeseen vieraita esineitä. Älä irrota laitteen yläkantta tulipalon sattuessa. Käytä hyväksyttyjä sammutusvälineitä. Älä käytä sammuttamiseen vettä. 278Dometic FJXFI Jos syöttöjohto on vaurioitunut, se täytyy vaaran välttämiseksi vaihdattaa valmistajalla tai valtuutetulla huoltopalvelulla taikka ammattilaisella, jolla on vastaava pätevyys. Mikäli laitteessa on ionisaattori, keskustele lääkärisi kanssa, jos sinulla on jokin sairaus. Ionisaattori voi tuottaa pieniä määriä otsonia (O3). Jos sinulla on keuhkotauti, astma, sydäntauti, hengityselinsairaus tai hengitysvaikeuksia, tai jos olet yliherkkä otsonille, tiedustele lääkäriltäsi, onko sinun turvallista käyttää tätä laitetta. HUOMAUTUS! Vahingonvaara Älä käytä sulattamisen nopeuttamiseen tai puhdistamiseen muita kuin valmistajan suosittelemia keinoja. Laite täytyy varastoida siten, että mekaanisia vaurioita ei pääse syntymään. Älä tee laitteeseen mitään muutoksia! Älä missään tapauksessa aja pesulinjaan, kun laite on asennettuna. Jos jäähdytyskierrossa ilmenee vikaa, laite täytyy vaaran välttämiseksi tarkastuttaa ja korjauttaa valmistajalla tai valtuutetulla huoltopalvelulla taikka ammattilaisella, jolla on vastaava pätevyys. 4 Käyttötarkoitus Kattoilmastointilaite on suunniteltu asennettavaksi vain matkailuvaunun tai asuntoauton katolle viilentämään ja lämmittämään sisätilaa. Kattoilmastointilaite ei sovellu juniin, taloihin eikä asuntoihin. Kattoilmastointilaite ei sovi asennettavaksi rakennuskoneisiin, maatalouskoneisiin tai muihin vastaavin työkoneisiin. Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen. Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon. Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista: p. 300

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien

• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö

• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset

• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa. 5 Laitteen symbolien selitykset Varoitus! Matalan palamistason materiaali. Lue käyttöohje. Lue huoltokirja. 279FIDometic FJX 6 Tekniset rajoitukset ja vaatimukset Kattoilmastointilaite on tarkoitettu ajoneuvoihin, joiden katon paksuus on 25mm… 60mm. TKattoilmastointilaite toimii ympäristön lämpötila-alueella –

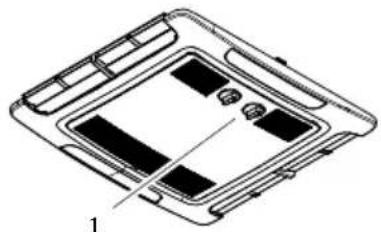

2°C… 52°C. Kattoilmastointilaite on tarkoitettu asennettavaksi ± 10° kulmaan vaakatasoon nähden. 7 Tekninen kuvaus Kattoilmastointilaite syöttää ajoneuvon sisätilaan viileää tai lämmintä ilmaa, jossa ei ole pölyä tai likaa ja josta voidaan poistaa kosteus. Mallissa FJX4233M ei ole lämmitystoimintoa. Kattoilmastointilaite pystyy laskemaan ajoneuvon sisälämpötilan tietylle tasolle, joka riippuu ajoneuvotyypistä, ympäristölämpötilasta ja kattoilmastointilaitteen jäähdytyskapasiteetista. Jos ulkolämpötila on alle 16°C, kattoilmastointilaite ei enää jäähdytä. Kattoilmastointilaitetta käytetään seuraavilla käyttölaitteilla:

• Kaukosäädin (vain tietyt mallit, ks. Malliluettelo sivulla280)

Mallit jaetaan mekaanisiin, yksiteho- ja invertterimalleihin. Seuraavasta taulukosta näet, mitä toimintoja missäkin mallissa on: Mallissa on kyseinen toiminto Malliin voidaan lisätä kyseinen toiminto FJX7333IHP FJX7337IHPFJX4233M FJX4233EEH FJX4333EEH FJX4333EFJX7433IHP FJX7457IHPMekaaninen Yksiteho InvertteriAutomaattinenJäähdytysLämmitysTuuletusKosteudenpoistoIlmanpuhdistin 280Dometic FJXFI FJX7333IHP FJX7337IHPFJX4233M FJX4233EEH FJX4333EEH FJX4333E

FJX7433IHP FJX7457IHP

Mekaaninen Yksiteho Invertteri ADB-valo Ulkoinen valo Ajastin Sleep-toiminto Pehmeä käyn- nistys

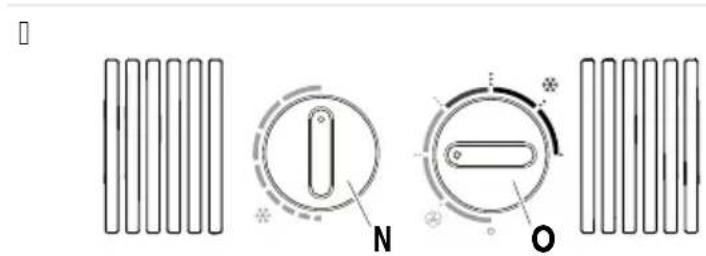

Mekaanisten mallien ohjauspaneeli

Kiertosää- din Kuvaus Valitsee lämpötilan. Kiertämällä myötäpäivään suurennat viilennystehoa. Kytkee kattoilmastointilaitteen päälle tai pois päältä ja valitsee ilman kierrätystehon Tuuletus-käyttötilassa ( ) tai viilennystehon Jäähdytys-tilassa ( ). Yksiteho- ja invertterimallien ohjauspaneeli

Symboli Kuvaus Kytkee kattoilmastointilaitteen päälle tai valmiustilaan. Suurentaa parhaillaan näkyvää arvoa. 281FIDometic FJX Symboli Kuvaus Pienentää parhaillaan näkyvää arvoa. Suorittaa pariliitännän bluetooth-/WLAN-yhteyden avulla, kun molempia painikkeita painetaan samanaikaisesti. Kytkee kattoyksikön ympäristövalot päälle ja pois päältä. Kytkee ilmanjakolaatikon ympäristövalot päälle ja pois päältä. Aktivoi sleep-toiminnon (vain, jos mallissa on sleep-toiminto). Näyttää säädetyn lämpötilan ja ilmaisee tuuletintason, kun tuuletinta säädetään. Ilmaisee, että ilmanpuhdistustila on aktivoituna. Ilmaisee, että lämpötila näytetään celsiusasteina. Ilmaisee, että ajastin on asetettu. AUTO Kytkee automaattitilan päälle/pois (vain, jos mallissa on automaattitila). Kytkee jäähdytystilan päälle/pois (vain, jos mallissa on jäähdytystila). Kytkee lämmitystilan päälle/pois (vain, jos mallissa on lämmitystila). Säätää tuulettimen tehon asteikolla pieni, keskisuuri, suuri, turbo tai auto (näytetään ilmanjakolaatikon näytössä merkillä 1, 2, 3, 4 tai AA hetken aikaa vaihtamisen yhteydessä). Kytkee tuuletustilan päälle/pois (vain, jos mallissa on tuuletustila). Kierrättää ilmaa ilman lämmitystä tai jäähdytys- tä. Kytkee kosteudenpoistotilan päälle/pois (vain, jos mallissa on kosteudenpoistotila).

Kaukosäädin on saatavilla vain tiettyihin malleihin, ks. Malliluettelo sivulla280. 282Dometic FJXFI

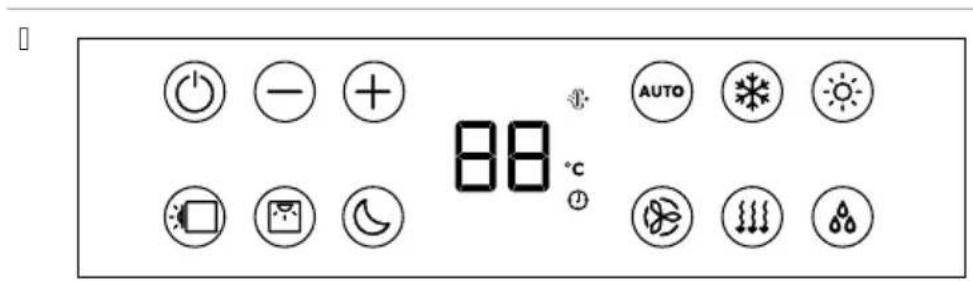

Käyttö- ja näyttölaitteet kuva. sivulla283: Painike Kuvaus — Näyttö Seuraavien näyttö:

• Valittu sisälämpötila (tavoitearvo), °C

• Tilan todellinen lämpötila

• Aktiivisten lisätoimintojen symbolit

• Akun tila Kytkee kattoilmastointilaitteen päälle tai standby-tilaan. Suurentaa parhaillaan näkyvää arvoa. Pienentää parhaillaan näkyvää arvoa. Näyttää tuuletintehon (Tuuletintehon valitseminen manuaalisesti sivulla287). Valitsee ilmastointitilan (vain, jos mallissa on automaattitila). Kyseinen symboli näkyy näytössä. 283FIDometic FJX Painike Kuvaus Aktivoi sleep-toiminnon (vain, jos mallissa on sleep-tila). Symboli ilmestyy näyttöön. Vahvistaa ja tallentaa asetukset. Asettaa ajastimen ja kellonajan. Kytkee ilmanjakolaatikon ympäristövalot päälle ja pois päältä. Kertapainallus hakee näyttöön vallitsevan sisälämpötilan. Symboli ilmestyy näyttöön. Tuplapainallus hakee näyttöön asetetun lämpötilan. Aktivoi I feel -toiminnon. Symboli ilmestyy näyttöön. I feel -toiminnolla lämpötilan ohjearvoa sovitetaan 10min välein kaukosäätimen mittaamaan todelliseen lämpö- tilaan. Kytkee kattoyksikön ympäristövalot päälle ja pois päältä. Näyttää, että kaukosäätimen paristot ovat tyhjät. Vaihda paristot (Kaukosäätimen paristojen vaihtaminen sivul- la290). Näyttää, että kaukosäädin lähettää arvoja kattoilmastointilaitteeseen.

7.4 Ilmastointitilat

Mekaanisten mallien ilmastointitilat Kattoilmastointilaitteessa on seuraavat ilmastointitilat: Ilmastointitila Näytettävät symbolit Kuvaus Jäähdytys Kun olet asettanut lämpötilan ja tehnyt tuuletinasetukset, kattoilmastointilaite jääh- dyttää sisätilan tähän lämpötilaan. Tuuletus Kun olet tehnyt tuuletinasetukset, kattoilmastointilaite kierrättää ilmaa; lämmitystä tai jäähdytystä ei käytetä. Yksiteho- ja invertterimallien ilmastointitilat Ilmastointitila Näytettävät symbolit Kuvaus Automaattinen Kun olet asettanut lämpötilan, kattoilmastointilaite tuottaa sisätilaan tämän lämpöti- lan lämmittämällä tai jäähdyttämällä ja sopivaa tuuletintehoa käyttämällä. Jäähdytys Kun olet asettanut lämpötilan ja tehnyt tuuletinasetukset, kattoilmastointilaite jääh- dyttää sisätilan tähän lämpötilaan. 284Dometic FJXFI Ilmastointitila Näytettävät symbolit Kuvaus Lämmitys Kun olet asettanut lämpötilan ja tehnyt tuuletinasetukset, kattoilmastointilaite lämmit- tää sisätilan tähän lämpötilaan. Tuuletin käynnistyy vasta 2min kuluttua (pienellä te- holla) ja siirtyy asetettuun tehoon noin 5min kuluttua (kun höyrystin on saavuttanut lämpötilan). Saatavilla vain malleihin, joissa on lämmitystila. Tuuletus Kun olet tehnyt tuuletinasetukset, kattoilmastointilaite kierrättää ilmaa; lämmitystä tai jäähdytystä ei käytetä. Ilmankosteuden poisto Kattoilmastointilaite poistaa ilmankosteutta; sisätilaa ei lämmitetä eikä jäähdytetä, jo- ten suhteellinen ilmankosteus vähenee. Ilmanpuhdistin Kattoilmastointilaite ionisoi ilmaa ja kerää siten ilmasta pölyä ja hiukkasia virukset ja bakteerit mukaan lukien. Saatavilla vain malleihin, joissa on ilmanpuhdistustila.

Näitä lisätoimintoja ei saa mekaanisiin malleihin. Lisätoiminto Näyttöilmoitus Kuvaus Kattoilmastointilaite käynnistyy ennalta säädettynä ajankohtana. Kattoilmastointilaite kytkeytyy pois päältä ennalta säädettynä ajankohtana. Ajastin Kattoilmastointilaite käynnistyy ja kytkeytyy pois päältä ennalta säädettynä ajankohtana. Sleep-toiminto Sleep-toiminto pienentää tuulettimen ja kompressorin tehoa melutason pienentämiseksi ja nukkumisen mukavoittamiseksi. I feel Kaukosäädin mittaa tilan lämpötilaa ja välittää mittausarvon 10min välein kattoilmastointilaitteelle. Kattoilmastointilaite sovittaa ohjearvoa tämän mittausarvon mukaisesti. Pehmeä käynnistys Vain mallit, joissa on pehmeä käynnistys -tila. Pehmeä käynnistys -toiminto pienentää kompressorin käynnistyksen ai- heuttamaa virtapiikkiä. Jos virta otetaan generaattorista, generaattori ei yli- kuormitu. 8 Ennen ensikäyttöä Tarkastukset ennen käyttöönottoa Ennen kuin kytket kattoilmastointilaitteen päälle, huomaa seuraava: Tarkista, vastaavatko syöttöjännite ja taajuus kohdassa Tekniset tiedot sivulla300 ilmoitettuja arvoja. Varmista, että sekä ilman tuloaukko että ilmasuuttimet ovat esteettömiä. Kaikki tuuletusritilät täytyy aina pitää vapaina, jotta kattoilmastointilaite voi toimia maksimitehollaan. Kaukosäätimen valmistelu 285FIDometic FJX Vain mallit, joissa kaukosäädin Aseta paristot paikoilleen (Kaukosäätimen paristojen vaihtaminen sivulla290). Kellonajan asetus Vain mallit, joissa on ajastintila. Aseta nykyinen kellonaika (Nykyisen kellonajan asettaminen sivulla288). 9 Käyttö

9.1 Vinkkejä tehon parantamiseksi

Jos haluat optimoida kattoilmastointilaitteen suorituskyvyn, noudata seuraavia vinkkejä:

• Paranna ajoneuvosi lämpöeristystä tiivistämällä raot ja ripustamalla ikkunoihin heijastavat rullakaihtimet tai verhot.

• Valitse sopiva lämpötila ja puhallinteho.

• Suuntaa ilmasuuttimet järkevästi.

• Huolehdi siitä, että kangas, paperi tai muut esineet eivät peitä ilmasuuttimia ja ilman tuloaukkoja. Vain mekaaniset mallit

• Jos ajoneuvo on ollut pitkään suorassa auringonpaisteessa, käytä kattoilmastointilaitetta Tuuletus ( ) -tilassa ikkunoiden ollessa auki jonkin aikaa ennen kuin vaihdat Jäähdytys ( ) -tilaan.

• Vältä ovien ja ikkunoiden avaamista mahdollisuuksien mukaan, kun Jäähdytys-tila ( ) on käytössä.

9.2 Perustietoa käytöstä

Mekaanisissa malleissa on kolme toimintatilaa: Toimintatila Kuvaus Pois Kattoilmastointilaite on kytketty pois päältä. Jäähdytys Kattoilmastointilaite viilentää sisätilaa. Tuuletus Kattoilmastointilaite kierrättää ilmaa, mutta ei viilennä. Yksiteho- ja invertterimalleissa on kaksi toimintatilaa: Toimintatila Kuvaus Valmiustila Kattoilmastointilaite on toimintavalmis, ja se voidaan kytkeä päälle kaukosäätimellä. Valaistus on käytettävissä. Kattoilmastointilaite on jälleen valmiustilassa, mutta voit kytkeä kaukosäätimen päälle kattoilmastointilaitteesta riippumatta. palaa Kattoilmastointilaite ilmastoi sisätilaa.

9.3 Mekaaniset mallit

Tämän luvun tiedot koskevat vain FJX4233M-kattoilmastointilaitteita.

9.3.1 Kattoilmastointilaitteen kytkeminen päälle ja pois päältä

Kattoilmastointilaitteessa on kaksi ilmastointitilaa:

• Jäähdytys-tila ( ) 286Dometic FJXFI OHJE Odota vähintään 30s , ennen kuin vaihdat Tuuletus-tilasta Jäähdytys-tilaan tai päinvastoin. Muussa tapauksessa kytkentävirta voi laukaista sulakkeeen. Kummassakin käyttötilassa on kolme tehoa:

• …: Korkea Käyttötilat kytketään päälle kiertämällä kiertosäädin asentoon Tuuletus ( ) tai Jäähdytys ( ), minkä jälkeen valitaan haluttu teho. Kattoilmastointilaite kytkeytyy päälle ja toimii asetuksilla, jotka oli tehty ennen pois kytkemistä. Käyttötilat kytketään pois päältä kiertämällä kiertosäädin asentoon 0.

9.3.2 Lämpötilan säätö

Kierrä kiertosäädin haluamaasi asentoon. Kiertämällä kiertosäädintä myötäpäivään säädät lämpötilaa viileämmäksi. Kattoilmastointilaitteen lämpötila on säädetty.

9.4 Yksiteho- ja invertterimallit

Tämän kappaleen tiedot koskevat yksiteho- ja invertterimalleja.

9.4.1 Kaukosäätimen avulla

Huomaa seuraavat vinkit, kun käytät kaukosäädintä:

• Suuntaa kaukosäädin kohti ohjauspaneelin infrapunavastaanotinta.

• Asetukset ja arvot siirtyvät suoraan kattoilmastointilaitteeseen, kun painat jotakin painiketta.

• Kattoilmastointilaite vahvistaa tietojen vastaanoton äänimerkillä.

• Arvot suurenevat ja pienenevät nopeammin, jos pidät painikkeita + ja – painettuina pitkään.

• Valmiustilassa myös kaukosäätimen näyttö on pimeänä. Voit kytkeä kaukosäätimen päälle tai valmiustilaan kattoilmastointilaitteesta riippumatta. Pelkkä kaukosäädin kytketään valmiustilaan tai siitä pois painamalla -painiketta niin, että kaukosäätimellä ei osoiteta kohti ohjauspaneelin infrapunavastaanotinta.

9.4.2 Kattoilmastointilaitteen kytkeminen päälle ja valmiustilaan

• Kun kattoilmastointilaite kytketään päälle, se jatkaa toimintaansa aiemmin asetetuilla arvoilla.

• Kattoilmastointilaite voidaan kytkeä pois päältä vain katkaisemalla virta. Kytke kattoilmastointilaite päälle tai valmiustilaan painamalla kaukosäätimen -painiketta tai ohjauspaneelin - painiketta.

9.4.3 Ilmastointitilan valinta

Valitse haluttu ilmastointitila MODE-painikkeella (katso Ilmastointitilat sivulla284). Kattoilmastointilaite vahvistaa arvojen vastaanoton äänimerkillä. Kattoilmastointilaite kytketään valittuun ilmastointitilaan.

9.4.4 Tuuletintehon valitseminen manuaalisesti

Tuuletinteho voidaan valita manuaalisesti kaikissa muissa tiloissa paitsi Automaatti-tilassa ( ) ja Kosteuden poisto - tilassa ( ). 287FIDometic FJX Näyttöilmoitus Kuvaus Pieni tuuletinteho Keskinkertainen tuuletinteho Suuri tuuletinteho. Turbo-tuuletinteho. Automaatti-tila (tuuletinteho säätyy ympäristölämpötilan mukaan). Valitse haluamasi tuuletinteho painamalla kaukosäätimen -painiketta tai ohjauspaneelin -painiketta. Kattoilmastointilaite vahvistaa arvojen vastaanoton äänimerkillä. Uusi tuuletinteho on asetettu.

9.4.5 Lämpötilan säätö

Tiloissa Automaatti ( ), Jäähdytys ( ), Lämmitys ( ) ja Kosteudenpoisto ( ) voit määrittää lämpötilan alueella 16°C – 31°C. Aseta haluamasi lämpötila kaukosäätimen painikkeilla + ja –. Kattoilmastointilaite vahvistaa arvojen vastaanoton korkealla äänellä. Kattoilmastointilaitteen lämpötila on säädetty.

9.4.6 Nykyisen kellonajan asettaminen

Kaukosäädin tarvitsee ajastinohjelmointia varten nykyisen kellonajan. Kellonaika näkyy kaukosäätimen näytössä.

1. Siirry Ajan asetus -tilaan painamalla -painiketta pitkään.

Kellonaika vilkkuu kaukosäätimen näytössä.

2. Aseta nykyinen kellonaika painikkeilla + ja –. Ajan asettaminen nopeutuu, kun pidät painiketta + tai – painettuna

9.4.7 Ajastimen ohjelmointi

Ajastintoiminnon avulla voit säätää ilmastoinnin halutulle aikavälille. Voit määrittää joko pelkän päällekytkemisajan tai pelkän poiskytkemisajan tai molemmat. Ajastintoiminto asetetaan kaukosäätimellä. OHJE Jos mitään kaukosäätimen painiketta ei paineta ajastimen ohjelmoinnin aikana 15s kuluessa, kaukosäädin palaa alkuperäiseen tilaansa. Päällekytkeytymisajastimen asettaminen

1. Valitse haluttu ilmastointitila ja aseta kaikki tarvittavat arvot (kuten lämpötila).

2. Jos kattoilmastointilaite ei ole valmiustilassa, kytke se valmiustilaan.

Päällekytkeytymisajastimen voi asettaa vain, kun kattoilmastointilaite on valmiustilassa.

3. Paina painiketta kerran.

288Dometic FJXFI Symboli vilkkuu kaukosäätimen näytössä.

4. Aseta kellonaika, jona haluat kattoilmastointilaitteen kytkeytyvän päälle, painikkeilla + ja –.

5. Paina painiketta .

Päällekytkeytymisajastin on asetettu. Kattoilmastointilaite kytkeytyy päälle valittujen asetusten mukaisesti ja asetettuna ajankohtana. Valmiustilaan siirtymisen ajastimen asettaminen

1. Jos kattoilmastointilaite ei ole päällä, kytke se päälle.

Valmiustilaan siirtymisen ajastin voidaan asettaa vain, jos kattoilmastointilaite on päällä.

2. Paina painiketta kaksi kertaa.

Symboli vilkkuu kaukosäätimen näytössä.

3. Aseta kellonaika, jona haluat kattoilmastointilaitteen siirtyvän valmiustilaan, painikkeilla + ja –.

4. Paina painiketta .

Valmiustilaan siirtymisen ajastin on asetettu. Kattoilmastointilaite kytkeytyy valmiustilaan ennalta säädettynä ajankohtana. Päällekytkeytymisajastimen ja valmiustilaan siirtymisen ajastimen asettaminen

1. Valitse haluamasi ilmastointitila ja kaikki tarvittavat arvot (kuten lämpötila).

2. Paina painiketta kolme kertaa.

Symboli näkyy kaukosäätimen näytössä. Symboli ON vilkkuu.

3. Aseta kellonaika, jona haluat kattoilmastointilaitteen kytkeytyvän päälle, painikkeilla + ja –.

4. Paina painiketta .

Symboli OFF vilkkuu.

5. Aseta kellonaika, jona haluat kattoilmastointilaitteen siirtyvän valmiustilaan, painikkeilla + ja –.

6. Paina painiketta .

Päällekytkeytymisajastin ja valmiustilaan siirtymisen ajastin on asetettu. Kattoilmastointilaite toimii asetetun ajan. Ajastimen peruuttaminen Ajastinasetuksen voi perua painamalla -painiketta kerran. Symbolit katoavat. Asetetut arvot hylätään.

9.4.8 Sleep-toiminnon asettaminen

Sleep-toiminto on käytettävissä vain tiloissa Jäähdytys ( ) ja Lämmitys ( ). Sleep-toiminto rajoittaa tuulettimen tehon alemmalle tasolle melun vähentämiseksi ja nukkumisen helpottamiseksi. Vain invertterimallit: Sleep-toiminto rajoittaa lisäksi kompressorin tehoa. Aktivoi sleep-toiminto seuraavasti: a) Aseta haluamasi lämpötila (Lämpötilan säätö sivulla288). b) Paina kaukosäätimen -painiketta tai ohjauspaneelin -painiketta. Kaukosäätimen näyttöön ilmestyy -symboli. Sleep-toiminto on aktivoitu. Deaktivoi sleep-toiminto painamalla kaukosäätimen painiketta tai taikka ohjauspaneelin painiketta . Symboli katoaa kaukosäätimen näytöltä. Sleep-toiminto on deaktivoitu. 289FIDometic FJX

9.4.9 I feel -toiminnon aktivointi

Kun tämä toiminto on aktivoituna, kaukosäädin mittaa sisälämpötilaa ja välittää mittausarvon kattoilmastointilaitteelle 10 minuutin välein. Kattoilmastointilaite sovittaa ohjearvoa tämän mittausarvon mukaisesti. I feel-toiminto on aktivoituna vain, kun lämpötila on +18°C:n ja +29°C:n välillä. Kaukosäätimen ei tulisi olla tilan sellaisessa osassa, joka on oleellisesti lämpimämpi tai kylmempi kuin tila keskimäärin. Älä jätä kaukosäädintä auringonpaisteeseen tai kattoilmastointilaitteen eteen. Jos lämpötila nousee yli +29 °C:een tai laskee +18 °C:n alapuolelle, I feel -toiminto kytkeytyy pois. Symboli vilkahtaa näytössä kolme kertaa ja sammuu sitten.

1. Paina painiketta.

I feel-toiminto on aktivoitu. Symboli ilmestyy näyttöön.

2. Aseta kaukosäädin siten, että se osoittaa kohti ohjauspaneelin IR-vastaanotinta. Muuten arvoja ei voida lähettää

kattoilmastointilaitteeseen.

9.4.10 Valaistuksen käyttö

VAROITUS! Loukkaantumisvaara Laki kieltää laitteen ulkovalojen käytön ajoneuvolla ajamisen aikana. Kaukosäätimen painike on aktivoituna silloinkin, kun kaukosäädin on kytketty pois päältä. Vain mallit, joissa ADB-valo: Sisätilan valot kytketään päälle ja pois painamalla kaukosäätimen tai ohjauspaneelin -painiketta. Symboli vilkahtaa kaukosäätimen näytössä kerran, kun sisävalot kytketään päälle. Sisävaloja himmennetään seuraavasti: a) Paina kaukosäätimen tai ohjauspaneelin -painiketta 3s ajan. b) Jos painat kaukosäätimen -painiketta: Painamalla -painiketta sisävaloja himmennetään alueella 50% – 100% . c) Painamalla ohjauspaneelin -painiketta sisävalon kirkkaus kiertaa alueella 50% – 100% . Päästä -painike, kun kirkkaus on haluamallasi tasolla. Vain invertterimallit: Ulkovalot kytketään päälle ja pois painamalla ohjauspaneelin -painiketta.

9.4.11 Kaukosäätimen paristojen vaihtaminen

OHJE Kaukosäätimen näyttö voi olla vielä kirkas, vaikka paristojen teho on vähissä. Vaihda paristot, kun kaukosäädin ilmaisee paristojen tehon olevan vähissä. 290Dometic FJXFI Vaihda paristot kuvan osoittamalla tavalla.

2 × 1,5 V, AAA CLICK Kaikki symbolit näkyvät näytössä 5s ajan. Muista ympäristönsuojelu! Akut ja paristot eivät kuulu kotitalousjätteen sekaan. Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen.

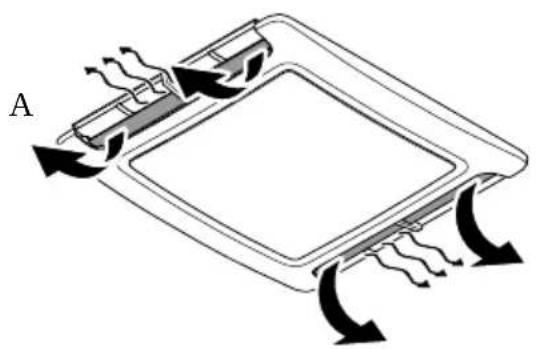

9.5 Ilmavirtauksen säätö ajoneuvossa

Ilmavirtaus voidaan säätää sisäkattoon tai lattiaan päin. 291FIDometic FJX Käännä kunkin ilmasuuttimen säleet haluamaasi suuntaan.

10 Kattoilmastointilaitteen puhdistus HUOMAUTUS! Vahingonvaara Älä käytä sulattamisen nopeuttamiseen tai puhdistamiseen muita kuin valmistajan suosittelemia keinoja. Älä puhdista kattoilmastointilaitetta korkeapainepesurilla. Sisään tunkeutuva vesi voi vahingoittaa kattoilmastointilaitetta. Puhdistukseen ei saa käyttää teräviä tai kovia välineitä tai voimakkaita puhdistusaineita, koska tämä voi johtaa kattoilmastointilaitteen vahingoittumiseen. Älä käytä bensiiniä, dieseliä tai liuottimia. 1. Poista lehdet ja muut roskat ja lika kattoilmastointilaitteen ilman tuloaukosta ja tuuletusritilöistä säännöllisesti. Varo tätä tehdessäsi vaurioittamasta tuuletusritilöitä. 292Dometic FJXFI

2. Puhdista kattoyksikön ja ilmanjakolaatikon kotelo ajoittain kostealla liinalla. Käytä vain vettä ja mietoa

3. Vain mallit, joissa kaukosäädin: Puhdista kaukosäädin ajoittain hieman kostutetulla liinalla. Puhdista näyttö

silmälasienpuhdistusliinalla.

4. Vain mallit, joissa ilmanjakolaatikko: Puhdista ilmanjakolaatikon näyttö ajoittain miedolla, lämpimällä

saippuavesiliuoksella. Näyttöruutu on akryylia ja voi vaurioitua tietyistä tavallisista kotitalouskemikaaleista kuten kemiallisista puhdistusaineista, ikkunanpesuaineista, alkoholista, tietyistä tensideistä, orgaanisista liuottimista ja pehmennysaineista. 11 Huolto VAROITUS! Loukkaantumisvaara Muita kuin tässä kuvattuja huoltotöitä saavat suorittaa vain pätevät ammattilaiset, jotka tuntevat kylmäaineiden ja ilmastointilaitteiden käsittelyyn liittyvät vaarat sekä oleelliset määräykset. 293FIDometic FJX Väli Tarkastus/huolto Säännöllisesti Tarkasta, ovatko kattoilmastointilaitteen sivuilla olevat kondenssiveden poistokanavat (1) puh- taat ja pääseekö kondenssivesi valumaan pois.

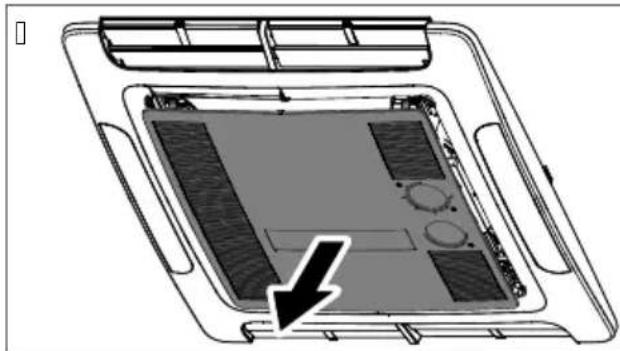

294Dometic FJXFI Väli Tarkastus/huolto Säännöllisesti (vain mekaaniset mallit) Puhdista ilmanjakolaatikon ilmansuodatin.

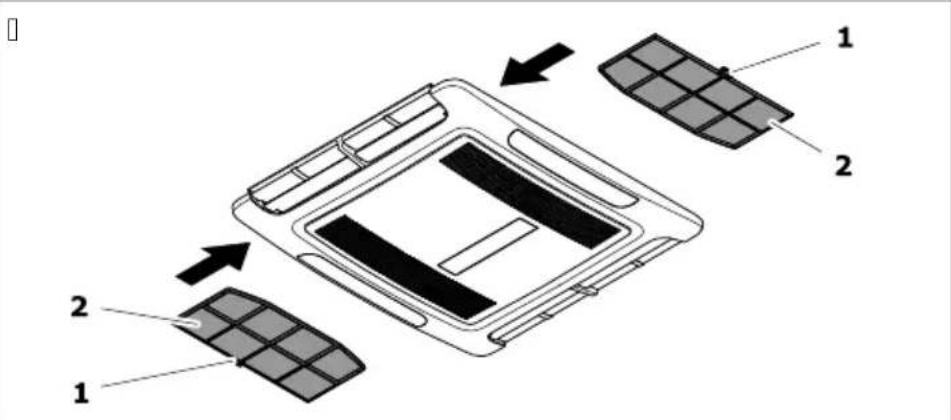

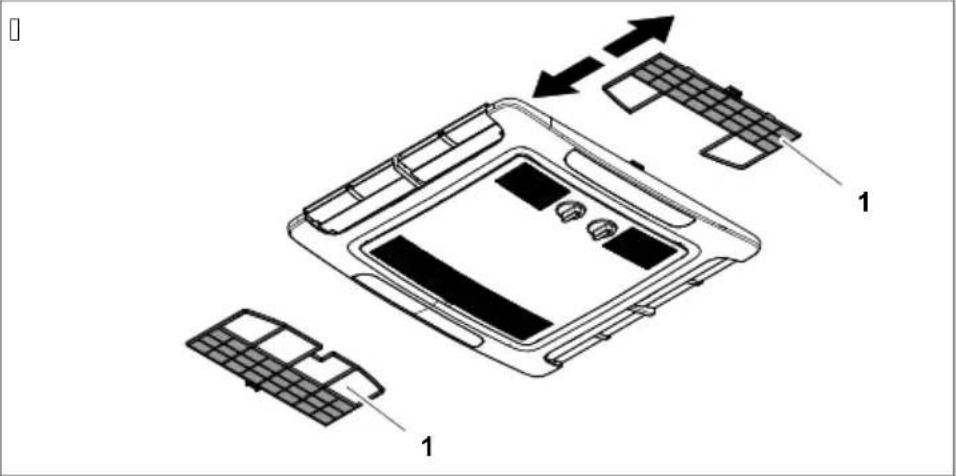

Ota suodattimet pois (1 kohdassa kuva. sivulla295).

2. Puhdista suodattimet puhdistusaineliuoksella ja anna kuivua.

Liu’uta kuivat suodattimet takaisin paikoilleen ( kuva. sivulla295). Jos suodatin on taipunut, irrota tuuletusritilä ( kuva. sivulla295) ja paina suodattimen etuosaa ylöspäin samalla, kun liu'utat sen takaisin paikoilleen ( kuva. sivulla295).

295FIDometic FJX Väli Tarkastus/huolto Säännöllisesti (vain yksiteho- ja invertterimal- lit) Puhdista ilmanjakolaatikon ilmansuodatin.

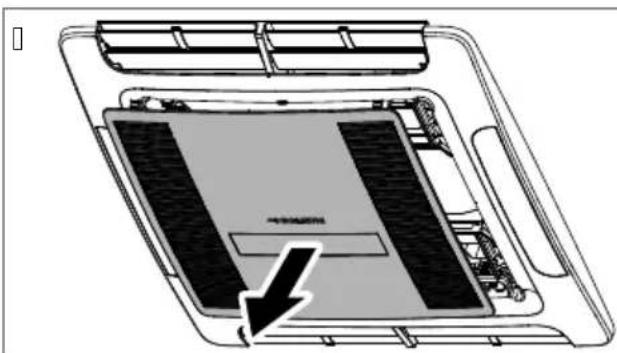

Työnnä kahvaan talttapääruuvimeisseli (1 kohdassa kuva. sivulla296), jotta saat vedettyä suodattimia (2 kohdassa kuva. sivulla296) hieman ulos.

2. Poista suodattimet käsin.

3. Puhdista suodattimet puhdistusaineliuoksella ja anna kuivua.

Liu’uta kuivat suodattimet takaisin paikoilleen ( kuva. sivulla296). Jos suodatin on taipunut, irrota tuuletusritilä ( kuva. sivulla296) ja paina suodattimen etuosaa ylöspäin samalla, kun liu'utat sen takaisin paikoilleen ( kuva. sivulla296).

296Dometic FJXFI Väli Tarkastus/huolto Kerran vuodessa • Teetä kattoilmastointilaitteen lämmönvaihtimen huolto alan yrityksessä.

• Tarkasta kattoilmastointilaitteen ja ajoneuvon katon väliset tiivisteet murtumien ja muiden vaurioiden varalta.

• Tarkasta, että kiinnityspultit on kiristetty oikealla momentilla (2,5Nm ± 0,3Nm) ja säädä tar- vittaessa. 12 Vianetsintä Häiriö Mahdollinen syy Ratkaisuehdotus Kattoilmastointilaitetta ei ole asetettu jäähdytykselle. Aseta kattoilmastointilaite jäähdytyk- selle. Ympäristölämpötila on yli 52°C. Kattoilmastointilaite on suunniteltu käy- tettäväksi maks.-ympäristölämpötilassa 52°C. Säädetty lämpötila on korkeampi kuin sisätilan lämpötila. Valitse matalampi lämpötila. Ympäristölämpötila on alle 16°C. Kattoilmastointilaite on suunniteltu jäähdyttämään vain, kun ympäristön lämpötila on yli 16°C. Jokin lämpötila-anturi on rikki. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Höyrystintuuletin on vioittunut. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Jäähdytys ei toimi hyvin Lauhdutinpuhallin on vioittunut. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Kattoilmastointilaitetta ei ole asetettu lämmitykselle. Aseta kattoilmastointilaite lämmityksel- le. Ympäristölämpötila on alle –

2°C. Kattoilmastointilaite on suunniteltu käy- tettäväksi ympäristölämpötilassa, joka on yli –

2°C. Säädetty lämpötila on matalampi kuin sisätilan lämpötila. Valitse korkeampi lämpötila. Jokin lämpötila-anturi on rikki. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Vain mallit, joissa on lämmitystila: Lämmitys ei toimi hyvin Höyrystintuuletin on vioittunut. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Ilman tuloaukot ovat tukossa tai peitty- neet. Poista kaikki lehdet ja muu lika kattoil- mastointilaitteen tuuletusritilöistä. Vähäinen ilmantuotto Puhallin on rikki. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Kondenssiveden valuma-aukot ovat tukossa. Puhdista kondenssiveden valuma-au- kot. Ajoneuvoon tulee vettä. Tiivisteet ovat rikki. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. 297FIDometic FJX Häiriö Mahdollinen syy Ratkaisuehdotus Virtajohtoa ei ole liitetty. Tarkasta virransyöttö. Jännite on liian alhainen (< 200V ). Virransyöttö leirintäalueella ei ole riittä- vä. Jännitteenmuunnin on rikki. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Jokin lämpötila-anturi on rikki. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Kattoilmastointilaite ei kytkeydy päälle. Virransyötön sähkösulake on liian pie- ni. Virransyöttö leirintäalueella on yli- kuormittunut. Tarkista leirintäalueen virransyöttö. Jos tarpeen, kelaa virtajohdon kela auki. Vähennä aktiivisten sähkölaitteiden määrää ajoneuvossa. Sähköverkon suojaus leirintäalueel- la ei ole riittävä. Tarkista leirintäalu- een sähköverkon suojaus. Jokin lämpötila-anturi on rikki. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Kattoilmastointilaite ei kytkeydy pois päältä. Virransyötön sähkösulake on liian pie- ni. Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Vain yksiteho- ja invertterimallit: Kattoilmastointilaite kytkeytyy jatkuvas- ti pois päältä. Jäätymisanturi on liipaissut. Ulkolämpötila on liian alhainen tai kaik- ki ilmasuuttimet ovat kiinni. Näytössä näkyy: P0 IPM-moduulin ylikuumeneminen tai ylivirta Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: P1 Alijännitesuojaus Varmista leirintäalueen henkilökunnal- ta, onko leirintäalueen jännite riittävä. Näytössä näkyy: P2 Vaihtovirtayksikön ylivirtasuoja Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: P4 Poistoputken ylikuumenemissuoja Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: P5 Höyrystimen käämisuoja (jäähdytystila) Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: P6 Lauhduttimen käämisuoja (jäähdytysti- la) Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: P7 Höyrystimen käämisuoja (lämmitystila) Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: P9 Kompressorin käyttöyksikkö poikkeaa normaalista tai kompressori ei käynnis-

Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: E0 Kommunikaatiovirhe Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: E1 Sisälämpötila-anturin virhe Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. 298Dometic FJXFI Häiriö Mahdollinen syy Ratkaisuehdotus Näytössä näkyy: E2 Höyrystimen käämin lämpötila-anturin virhe Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: E3 Lauhduttimen käämin lämpötila-anturin virhe Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: E7 Ulkolämpötila-anturin vika Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: E8 Poistoputken lämpötila-anturin vika Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: E9 Kompressorin käyttöyksikön tai IPM- moduulin virhe Varmista leirintäalueen henkilökunnal- ta, onko leirintäalueen jännite riittävä. Näytössä näkyy: EA Virta-anturin virhe Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: EE Ulko-EEPROMin virhe Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. Näytössä näkyy: EL LIN-väylän/CI-väylän kommunikaatio- virhe Ota yhteyttä valtuutettuun huoltopal- veluun tai Dometiciin. 13 Hävittäminen Vie pakkausmateriaali mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin. Tiedustele lähimmästä kierrätyskeskuksesta tai jälleenmyyjältä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita. Muista ympäristönsuojelu! Akut ja paristot eivät kuulu kotitalousjätteen sekaan. Toimita vialliset akut tai käytetyt paristot kauppiaalle tai keräyspisteeseen. 14 Takuu Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer) tai jälleenmyyjään. Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä

• Valitusperuste tai vikakuvaus Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen. 299FIDometic FJX 15 Tekniset tiedot

FreshJet FJX7457IHP Sisältää fluorattuja kasvihuonekaasuja. Kylmälaitteisto on hermeettisesti suljettu. Dometic (Zhuhai) Technology Co., Ltd. vakuuttaa täten, että radiolaite tyyppi FJX4233M, FJX4233EEH, FJX4333EEH, FJX4333E, FJX7333IHP, FJX7433IHP, FJX7337IHP, FJX7457IHP on direktiivin 2014/53/EU mukainen. EU- vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan seuraavassa Internet-osoitteessa: documents.dometic.com FreshJet FJX4233M Jäähdytysteho ISO-5151:n mu- kaan 1500W Vaihtovirtatulojännite 220V … 240V / 50Hz Jäähdytyksen nimellisvirta 3,1A Tarvittava sulake Väh. 4A , enintään 16A Käyttölämpötila-alue –

2°C… 52°C Kylmäaine R410a Kylmäaineen määrä 380g

-ekvivalentti 0,793t Vaikutus ilmaston lämpenemi- seen (GWP)

Kotelointiluokka (kattoyksikkö) IPX4 Melutaso (suurimmalla tuuletus- teholla) < 70dB(A) Taajuus 2,4GHz Radiotaajuusteho enintään 19,14dBm Suositeltu maks. ajoneuvopi- tuus (ml. eristetyt seinät) ≤ 5m Mitat P x L x K kuva. sivulla300 Paino < 30kg 301FIDometic FJX FreshJet FJX4233M Tarkastus/sertifikaatti FreshJet FJX4233EEH FreshJet FJX4333EEH FreshJet FJX4333E Jäähdytysteho ISO-5151:n mu- kaan 1700W 2200W 2200W Lämmitysteho ISO 5151:n mu- kaan 800W 1000W – Vaihtovirtatulojännite 220V … 240V / 50Hz Jäähdytyksen nimellisvirta 3,4A 4,6A 4,6A Lämmityksen nimellisvirta 3,7A 4,4A – Tarvittava sulake Väh. 4A , enintään 16A Väh. 5A , enintään 16A Väh. 5A , enintään 16A Käyttölämpötila-alue –

2°C… 52°C Kylmäaine R32 Kylmäaineen määrä 320g 360g 360g

Kotelointiluokka (kattoyksikkö) IPX4 Melutaso (suurimmalla tuuletus- teholla) < 70dB(A) Taajuus 2,4GHz Radiotaajuusteho enintään 19,14dBm Suositeltu maks. ajoneuvopi- tuus (ml. eristetyt seinät) ≤ 6m ≤ 7m ≤ 7m Mitat P x L x K kuva. sivulla300 Paino < 30kg < 30kg < 30kg Tarkastus/sertifikaatti FreshJet FJX7333IHP FreshJet FJX7433IHP FreshJet FJX7337IHP FreshJet FJX7457IHP Jäähdytysteho ISO-5151:n mukaan 2200W 2537W 3000W 3500W Lämmitysteho ISO 5151:n mukaan 2000W 2285W 2500W 3000W Vaihtovirtatulojännite 220V … 240V / 50Hz… 60Hz Jäähdytyksen nimellisvir-

< 5,9A < 6,9A < 7,3A < 7,5A Lämmityksen nimellisvirta < 3,7A < 4,7A < 5,9A < 6,5A 302Dometic FJXFI FreshJet FJX7333IHP FreshJet FJX7433IHP FreshJet FJX7337IHP FreshJet FJX7457IHP Tarvittava sulake Väh. 6A , enintään 16A Väh. 8A , enintään 16A Väh. 8A , enintään 16A Väh. 8A , enintään 16A Käyttölämpötila-alue –

2°C… 52°C Kylmäaine R32 Kylmäaineen määrä 400g 420g 480g 650g

-ekvivalentti 0,270t 0,284t 0,324t 0,439t Vaikutus ilmaston lämpe- nemiseen (GWP)
