Tuotetyyppi	Langaton leikkuri/ilmastin
Merkki	PowerPlus
Malli	POWDPG8020
Virtalähde	40 V Li-Ion akku (ei sisälly)
Työleveys	360 mm
Työsyvyys (ilmastus)	5 - 0 mm
Työsyvyys (leikkaus)	-3 - -12 mm
Tyhjäkäyntinopeus	3800 min⁻¹
Moottorityyppi	Harjaton
Keruusäiliön tilavuus	45 L
Suojausluokka	IPX1
Äänenpainetaso (LpA)	83 dB(A)
Äänitehotaso (LwA)	96 dB(A)
Tärinä (aw)	8,7 m/s² (K=1,5 m/s²)
Takuu	36 kuukautta
Arvioitu paino	15 kg
Arvioidut mitat (P×L×K)	100 × 50 × 40 cm
Akku ja laturi	Ei sisälly, saatavana erikseen
Päätoiminnot	Leikkaus (sammaleen poisto) ja nurmen ilmastus
Turvallisuus	Turvalukko, turvaläppä, ruohosäiliö, automaattinen pysäytys tukkeutuessa
Huolto	Puhdistus jokaisen käytön jälkeen, ruuvien tarkistus, ei painevesiä
Varaosat	Saatavana valtuutetulta PowerPlus-huoltopalvelulta
Korjattavuus	Korjaus vain pätevän ammattilaisen toimesta

Usein kysytyt kysymykset - POWDPG8020 PowerPlus

Mitä akkua käyttää POWDPG8020:n kanssa?

Käytä PowerPlus-yhteensopivaa 40 V Li-Ion akkua (ei sisälly). Akun on istuttava kunnolla lokeroon.

Miten työsyvyyttä säädetään?

Vedä säätövivusta (6) ja kytke se haluttuun asentoon: asennot 5 mm:stä 0 mm:iin ilmastusta varten, -3 mm:stä -12 mm:iin leikkausta varten.

Miksi moottori ei käynnisty?

Tarkista, että akku on asetettu oikein ja ladattu. Jos akku on viallinen, ota yhteyttä jälleenmyyjään.

Miten työkalu puhdistetaan käytön jälkeen?

Poista akku, tyhjennä ruohosäiliö, poista jäännösruoho harjalla tai muovikaapimella. Älä koskaan käytä vettä tai korkeapainepesuria.

Mitä tehdä, jos kuuluu epänormaalia hakkaavaa ääntä?

Hakkausääni voi viitata vieraaseen esineeseen leikkausrullassa. Katkaise työkalusta virta, poista akku ja poista vieras esine.

Ruohosäiliö ei kiinnity kunnolla?

Taita turvaläppä ylös, ja ripusta ruohosäiliö tarkoitettuihin koloihin, kuten ohjeessa on esitetty.

Mikä on laitteen työleveys?

Työleveys on 360 mm, mikä mahdollistaa tehokkaan nurmen käsittelyn.

Miten työkalu säilytetään talvella?

Puhdista huolellisesti, säilytä kuivassa ja lämpimässä paikassa, lasten ulottumattomissa. Älä sulje muovipussiin kondensaation välttämiseksi.

Mikä on takuun kesto?

Takuu on 36 kuukautta ensimmäisen käyttäjän ostopäivästä. Se kattaa materiaali- ja valmistusvirheet, mutta ei normaalia kulumista eikä akkuja/latureita.

Voiko työkalua käyttää rinteessä?

Kyllä, mutta työskentele aina rinteen poikki, älä koskaan ylös tai alas. Vältä liian jyrkkiä rinteitä ja pysy vakaana.

KÄYTTÖOHJE POWDPG8020 PowerPlus

1 KAYTTO 3
2 LAITTEEN OSAT (KUVA A) 3
3 PAKKAUKSEN SISALTO 3
4 SYMBOLIT 4
5 YLEISET TURVALLISUUSOHJEET 4
5.1 Tyoskentelyalue 4
5.2 Sahkoturvallisuus 5
5.3 Henkiloturvallisuus 5
5.4 Sahkolaitteiden huolellinen käsittely ja käytto 5
5.5 Huolto 6
6 TURVALLISUUSOHJEITA NURMIKON ILMAAJIA VARTEN ....6
7 LIsATURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN
7.1 Akut. 7
7.2 Laturi 7
8 LATAUS JA ASETUS TAI AKUN POISTO 7
8.1 Latauksen merkkivalot.. 7
8.2 Akun asettaminen paikoilleen (kuva A) 8
8.3 Akun poistaminen 8
8.4 Akun varauskyvyn ilmaisin (kuva A) 8
9 KOKOAMINEN (KUVA 1) 9
10 KAYTTO 9
10.1 Ohjauskorkeuden saat (kuva 2) 9
10.2 Tyoskentelysyvyyden saatö (jyrsiminen/ilmaminen) (kuva 3).9
10.2.1 5 mm - 0 mm (ilmaaminen) 9
10.2.2 -3 mm - -12 mm (ilmaaminen/jyrsiminen) 9
10.3 Keräyspussin kiinnittäminen (kuva 5) 9
11 JYRSIMINEN / ILMAAMINEN (KUVA 5) 9
11.1 Tärkeitä huomautuksia 10
12 PUHDISTUS JA HUOLTO 10

POWERPLUS

HIGH QUALITY TOOLS

POWDPG8020 FI

12.1 Nopea puhdistus ja huoIoo 10
12.2 Laitteen puhdistaminen 11
13 VIANMAARITYS 11
14 TEKNISET TIEDOT 12
15 MELU 12
16 HUOLTO-OSASTO 12
17 SAILYTS 12
18 TAKUU 13
19 LAITTEEN KAYTÖSTÄ POISTAMINEN 13
20 VAATIMUSTENMUKAIUSUUSVAKUUTUS 14

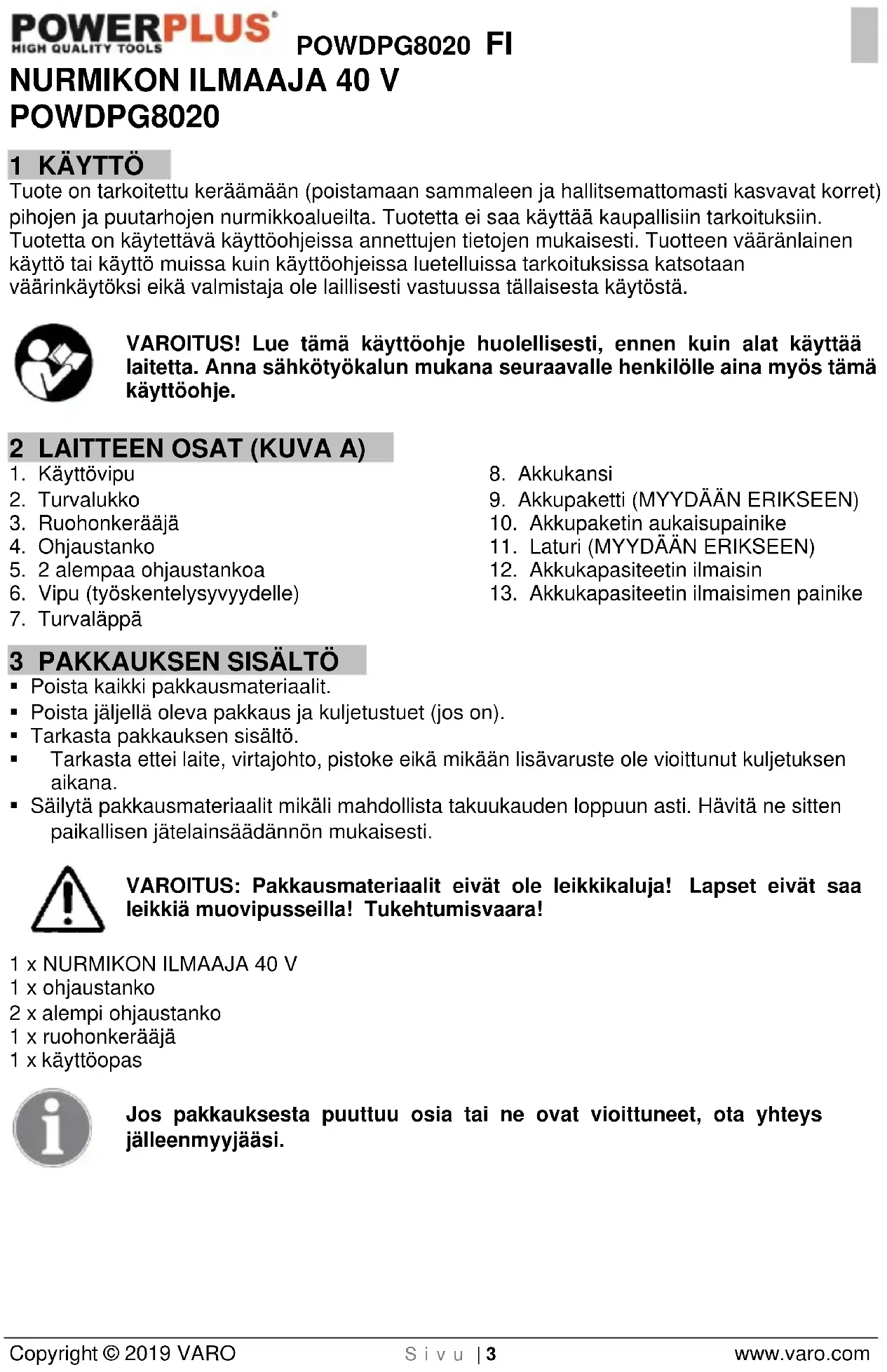

NURMIKON ILMAAJA 40 V POWDPG8020

1 KÄYTTÖ

Tuote on tarkoitettu keräämän (poistamaan sammaleen ja hallitsemattomasti kasvavat korret) pihojen ja puutarhojen nurmikkoalueilta. Tuotetta ei saa kāyttaa kaupalliin tarkoituksiin. Tuotetta on kāytettävä kāyttoohjeissa annettujen tietojen mukaisesti. Tuotteen vaäränlainen kāytto tai kāytto muissa kuin kāyttoohjeissa luetelluiissa tarkoituksissa katsotaan vaärinkäytöksi eikä valmistaja ole laillisesti vastuussa tällaisesta kāytõsta.

VAROITUS! Lue tämä käyttoohje huolellisesti, ennen kuin alat käyttaa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tämä käyttoohje.

2 LAITTEEN OSAT (KUVA A)

1. Kayttovipu

2. Akkukansi

3. Turvalukko

4. Akkupaketti (MYYDAAN ERIKSEEN)

5. Ruohonkerääja

6. Akkupaketin aukaisupainike

7. Ohjaustanko

8. Laturi (MYYDAAN ERIKSEEN)

9. 2 alempaa ohjaustankoa

10. Akkukapasiteetin ilmaisin

11. Vipu (työskentelysyvyydelle)

12. Akkukapasiteetin ilmaisimen painike

13. Turvalappa

3 PAKKAUKSEN SISALTO

• Poista kajki pakkausmaterialialit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

Tarkasta pakkauksen sisältö.

Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole viottunut kuljetuksen aikana.

• Säilytä pakkausmateriaialit mikäi mahdolista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsaadannon mukaisesti.

VAROITUS: Pakkaumsaterialiait eivät ole leikkikaluja! Lapset eivät saa leikkä muovipusseilla! Tukehtumisvaara!

1xNURMIKONILMAAJA40V
1 x ohjaustanko
2 x alempi ohjaustanko
1xruohonkeraaia
1x kayttoopaas

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Tässä käytöoppaassa ja koneessa käytetään seuraavia symboleita:

	Lue ohjekirja ennen käytöä.	STOP	Odota kunnes kaikkki koneen componentit oval tãysin pysähtyneet ennen kuin kosketat nihin. Terät jatkavat pyörimistä vielã sen jälkeen, kun kone on kytketty pois toiminnasta; pyörivã terã voi aiheuttaa loukkaantumisen.
	Henkilö- sekã laitevahinkovaara.	CE	Voimassa olevien EU- direktiivien turvallisuusstandardien mukainen.
	Lentävien osien aiheuttama loukkaantumisvaara! Muiden henkilöiden on pysytävä sopivalla etäisyydellã.		Kuulosuojaimien käytöä suositellaan.
	Älå käytã leikkuria koskaan sateella tai kosteissa tai märissã olosuheissa. Kosteus voi aiheuttaa sähköiskun vaaran.		Loukkaantumisvaara! Ennen kuin aloitat työn, tarkista maaperã ja poista kaikki esineet, jotka voivat sinkoutua laitteen tieltã.
	Käytã aina suojalaseja.		Käytã suojakãsineitä.
	Älã altista laturia ja akkua vedelle.		Älã polta akkua tai laturia.
MAX.40°	Ympäristölmpötila korkeintaan 40 °C (vain akku).		Käytã akkua ja laturia vain suljetuissa tiloissa.
	Varo käytäessä erityisesti, etteivãt kãtesi tai jalkasi vahingoitu.		Akkulaturissa on turvamuuntaja.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käytöä varten. Sana "sahkötyokalu" tarkoittaa sahköverkloon liettäviä (johdollisia) sahkötyokaluja tai akkukaytöisiä (johdottomia) sahkötyokaluja.

5.1 Työskentelyalue

• Pida työskentelyalue puhtaana ja hyvin valaistuna. Epäjärestys ja huanosti valaistut työskentelyalueet ovat tapaturma-alttiita.

POWDPG8020 FI

• Alä käytä laitetta rajahdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai polyä. Sähkötyokalut muodostavat kipinoita, jotka voivat sytyttäa polyn tai hóryt.

• Varmista, etta lahettyvilla ei ole lapsia eikä muita henkilöitä tyokalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina etta verkkojannite vastaa valmistuskylttiin merkittyä jannitetta.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pientavät sähköiskun vaaraa.

• Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sahköiskun vaaraa.

• Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistotulppaa pistorasiasta johdosta vetamalla. Pidä johto kaukana lampolähteista, oljysta, teravista reunoista ja liikkuvista laitteiden osista. Vialiset ja sekaiset johdot lisäävat sahköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käytö pientaä sahköiskun vaaraa.

• Ellei sahkötyokalun kayttöa koskeissa tiloissa voida valttä, kaytä jaannosvirtalaitteell (RCD) suojattua virtalahdetta. RCD:n kayttö vahentaa sahköiskun vaaraa.

5.3 Henkiloturvallisu

• Ole varovainen. Keskity aina työhösi ja käsittele sahkötyokalua aina järkevästi. Äla käytä laitetta, kun olet vasynyt tai huumeiden, alkoholin tai läkkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaavakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käytö vähentä tapaturmien riskiä, kun ne on mitoitettu sahkötyokalun ominaisuksia ja käytötarkoitusta vastaaviki.

• Varmista, etta laitetta ei voi käynnistää vahingossa. Varmista, etta virtakytkin on asennossa OFF (0), ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sahköverkkoon katkaisimen ollessa paällä, tapaturmien vaara on suuri.

• Irrota saatotyokalut ja ruuvitaltat, ennen kuin kytket laitteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pyorivaan laiteen osaan.

Alä yliarvioi taitojasi. Varmista, etta seisot laitetta käyttaessäti tukevalla alustalla ja että pystyt pitämän tasapainon koko ajan. Nain pystyt hallitsemaan laitteen myos ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä valjiä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja käsineesi eivat pääse likkuvien osien valiin. Valjät vaatteet, korut tai pitkat hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittä polynomiali ja keruulaite, varmista, etta ne on kiinnitety hyvin ja niitta kaytetaan oikein. Naiden laitteiden kayttö pientaä polyn aiheuttamia vaaratilanteita.

5.4 Sahkolaitteiden huolellinen käsittely ja käytto

• Ää ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sahkölaitetta. Sopivan tyokalun käytöllä työskentely sujuu paremmin ja turvallisemmin märirityllä tehoalueella.

• Alä käytä sahkolaitteita, joiden virtakytkin on vialinen. Sähkolaite, jota ei voi enää kytkeä paallee tai/eikä pois, on vaarallinen ja se on korjattava.

POWDPG8020 FI

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteelle asetuksia, vaihdat lisavarusteita tai asetat laitteen syrjän. Näden varotoimenpiteiden ansiosta laite ei paase tahattomasti käynnistymän.
  Sälytä sahkolaitteet aina lasten ulottumattomissa. Äla anna sellaisten henkilöiden käyttaa laitetta, jotka eivat ole perehyneet sen käyttoen eivatkā naihin käyttoohjeisiin. Sähkolaitteet ovat vaarallisia, kun niitä käyttavt kokemattomat henkilöt.
  Huolla laitetta huolellisesti. Tarkasta, etta likkuvat laitteen osat toimivat moitteettomasti eivatka jää juniin, etta laitteessa ei ole rikkoutuneita tai sillä ravoin vialisia osia, etta ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttoa. Monet tapaturmat johtuvat puatteellisesti huolletuista sahkolaitteista.
• Pida terat teravina ja puhtaina. Huolellisesti huolletut terat, joden leikkaavat reunat ovat teraviä, jumittav vahemman ja niita on helppomi kayttäa.
  Kayta sahkolaitetta, lisavarusteita, varateria jne. naden ohjeiden mukaisesti ja siten kuin talle tietylle laitetyypille on ohjeistetu kaytettavaksi. Ota kayton aikana huomioon myos tyoskentelyolosuhteet ja suoritettava toimenpide. Sahrkolaitteiden kayttto muuhun kuin maaritettyyn kayttotarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

• Korjauta laitteesi ainoastaan patevallä ammattihenkilollä, joka käyttaa vain alkuperäisia varaosia. Nain varmistat, etta laitteesi on turvallinen sitä käytettaessä.

6 TURVALLISUUSOHJEITA NURMIKON ILMAAJIA VARTEN

Lue huolellisesti käytöohjeet tuotteen turvallisen käytön varmistamiseksi.
- Ennen kuin aloitat työn, tarkista maaperä ja poista kaikki esineet, jotka voivat juuttua laiteseen tai sinkoutua laitteen tieltä.
- Pidä virtajohto kaukana piikeistä. Piikit voivat vahingoittaa johtoa, jonka seurauksena voi olla kontakti aktiviisten osien kanssa.
- Paina käytövipua varoen. Varmista, etta seisot sopivalla etäisyydellä työkalusta.
- Alä käynnista moottoria seisoessasi poistokanavan edessa.
- Ää koskeaan jatä kasiäsi tai jalkojasi pyörivien osien paälle tai alle. Pysy aina turvallisen etäisvyden paëssä poistoaukosta.
- Muista, etta laitteen käytäja on vastuussa muille ihmisille tai heidän omaisuudelleen sattuvista onnettomuksista tai vaaratilanteista.
Kayta nurmikon ilmaajaa vain kavelynopeudella.
Käytä laitetta vain, kun valoisuus ja nakyvyys ovat hyvia
Välta laitteen käyttoa marassa ruohossa. Käytä laitetta erittän varoen märassa ruohossa valttäaksesi liukastumista.
- Varmista, etta tyoskentelyvalueen lahellä ei ole muita ihmisia tai elämia.
- Alä koske piikkeihin, ennen kuin laite on kytketty irti verkkovirrasta ja kun piikit ovat pysahtvneet kokonaan.
- Varmista aina laitteen vakaus kaltevilla pinnoilla.
Työskentele aina poikkisuuntaisesti kaltevilla pinnoilla, ei koskaan ylos- tai alaspain.
- Alä koskaan työskentele erittäin jyrkillä ja kaltevilla alueilla.
- Ole varovainen, kun peruutat tai vedät laitetta.
- Ole erittain varovainen, kun vaihdat suuntaa kaltevilla pinnoilla.
- Pysäytä työkalut, jos sinun on kuljetettava laitetta kallelaan. Pysäytä työkalut, kun kuljet muilla kuin nurmipinnoilla ja kun kuljetat laitetta työstettäville pinnoille tai niiltä pois.
- Älä koskaan käytä laitetta, jos turvalaitteet ovat vahingoittuneet tai ne puuttuvat, esimerkiki ilman turvalappaa ja/tai keräintä.
- Irrota aina laitteen pistoke pistorasiasta:

• kun jatāt laitteen ilman valvontaa.
• ennen kuin vapautat kiinni olevan tyokalun.

• jos olet osunut tuntemattomaan esineeseen.

• kun laite tärisee epanormaalisti.

Käytä vain koneeseen sopivia akkuja ja latureita.

7.1 Akut

• Alä yritä koskaan mistään syystä avata.

• Alä varastöi tiloissa, joissa lampötila voi yllttä 40 °C.

Lataa vain 4^ - 40^ ymparistolampotilassa.

• Säilytä akut viileässä ja kuiivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.

• Li-ion-akkujen sahkovaraus on parasta purkaa saannollisesti ja ladata ne uudelleen (vahintaan 4 kertaa vuodessa). Pitkäan varastoitaessa Li-ion-akun ihannelataus on 40% .

• Akkuja havitettaessa noudata kohdassa "Ympariston suojeleminen"annettuja ohjeita.

• Alä aiheuta oikosulkuja. Jos liitäntä tehdään positivisen (+) ja negatiivisen (-) liittimen valillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulkju ja voimakas virta virtaa ja saa aikaan lammon kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

• Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100^ , tiivisteet ja eristeet ja muut muovikkomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lammon kehittymista ja aiheuttaa halkeamia tai tulipalon. Alä myöskaan havita akkuja polttamalla. Siitä voi olla seurauksena rajähdys ja/taivakava palaminen.

• Aärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun paällä, toimi seuraavasti:

• Pyyhiestois pihuolellisei pyyhkeell. Valta ihokosketusa.

• Iho-tai silmakosketuksessa noudata alla olevia ohjeita:

✓ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.
Silmakosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu laakärinhoitoon.

Tulipalon vaara! Välta oikosulkua irrotetun akun liitännöissä. Akkua ei saa polittaa.

7.2 Laturi

• Alä yritä koskaan ladata ei ladattavia akkuja.
  Vaihdata vialiset johdot valittomasti.
• Alà altista vedelle.
• Alä avaa laturia.
• Alä lväistä laturia.
• Laturi on tarkoitetu vain sisakayttoon.

8 LATAUS JA ASETUS TAI AKUN POISTO

8.1 Latauksen merkkivalot

Yhdistä laturi pistorasiaan:

• Kiinteästi palava vihrea: valmis lataamaan.
  Vilkkuva punainen: lataus käynissä.
  Kiinteasti palava vihrea:ladattu.
• Kiinteästi palava vihrea ja punainen: akku tai laturi vaurioitunut.

Huomaa: jos akku ei sovi paikoilleen kunnolla, irrota se ja vahvista, etta akku on tarkoitettu tällä laturimalillle. Tämä ilmoitetaan teknisten tietojen kaaviossa. Älå lataa muita akkuja tai sellaisia akkuja, jotka eivät sovi kunnolla laturin.

1. Tarkasta laturi ja akku saannollisesti niiden ollessa liitettyina.
2. Irrota laturi ja irrota se akusta, kun olet valmis.
3. Anna akkupaketin jäahtyä tya sin ennen sen käytöä.
4. Sälytä laturi ja akku sisātiloissa, poissa lasten ulottumattomista.

HUOMAA: Jos akku on kuuma jatkuvan kayton jälkeen työkalussa, anna sen jaähtyä huoneen lampötilaan ennen lataamista. Tämä pidentää akkujesi ikää.

8.2 Akun asettaminen paikoilleen (kuva A)

VAROITUS: Poista aina akku (9) ja avain (2) työkalustasi, kun kokoat osia, teet saätöjä, puhdistat tai kun leikkuri ei ole käytössä. Akun ja avaimen poistaminen体系建设 käynnistymisen vahingossa, joka voi aiheuttaa vakavia vammoja.

• Nosta akun kansi (8).
• Aseta akkupaketti (9) laitteen sisään.
  Kohdista akkupaketin pykalat nurmikon ilmaajan akkuportin urin.
  Työnnä akkukoteloon, kunnes akku napsahtaa paikoilleen.
  Laske akun kansi.

VAROITUS: Varmista, etta akun yläosan salpa napsahtaa paikoilleen, ja etta akku on kokonaan paikoillaan ja kiinni ruohonleikkurin akun portissa ennen kayton aloitusta. Jos akku ei ole kiinni, akku voi pudota, mikä voi johtaa vakaviin vammoihin.

8.3 Akun poistaminen

• Nosta akun kansi (8).
• Paina ja pidä pohjassa (10) akun salvan painiketta akun ylaosassa.
• Poista akku ruohonleikkurista.

VAROITUS: Vakavien vammojen välttämiseksi poista aina akku ja avain, kun kannat ja kuljetat leikkuria.

8.4 Akun varauskyvyn ilmaisin (kuva A)

Akussa on akun varauskyvyn ilmaisimet (12). Voit tarkastaa akun varauksen, jos puristat painiketta (13). Ennen kuin kaytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävasti latausta, jotta se toimii kunnolla. Namä 3 LED-valoa näytävät akun varauskyvyn tason:

3 LEDiä palaa: Akku on tãysin ladattu.
2 LEDiä palaa: Akku on 60% ladattu.
1 LED palaa: Akku on melkein tyhja.

9 KOKOAMINEN (KUVA 1)

Kiinnitä alemmat ohjaustangot (vasen ja oikea) (5) laitteeseen siipiruuveilla (14).
- Kiinnitta ohjaustangon keskellä oleva U-muotoinen osa ohjaustangon vasempaaan ja oikeaan alaosaan (5) ruuvilla ja siipimutterilla (15).
- Kiinnitä ohjaustanko (4) ruuvilla ja siipimutterilla (16) keskellä olevaan alempaan ohjaustankoon.

10 KÄYTTO

10.1 Ohjauskorkeuden saat (kuva 2)

• Irrota ohjauskiinnikkeet (16).
• Taita ohjaustanko (4) haluttuun korkeuteen.
  Lukitse ohjauskiinnikkeet (16) paikoilleen.

10.2 Työskentelysyvyyden sātö (jyrsiminen/ilmäaminen) (kuva 3)

Laitetta voidaan kayttä ilmaamiseen tai jyrsimiseen, riippuen rullan saadosta.

• Vedāvipua (6) sen nykyisestā asennosta haluamaasi asentoon.

10.2.1 5 mm - 0 mm (ilmaaminen)

Tässä asetuksessa jouset tunkeutuvat maahan nurmikon ilmaamiseksi.

10.2.2 -3 mm - -12 mm (ilmaaminen/jyrsiminen)

Tässä asetuksessa jouset ja jyrsimet tunkeutuvat maahan nurmikon ilmaamiseksi ja jyrsimiseksi.

10.3 Keräyspussin kiinnittäminen (kuva 5)

• Nosta turvaläppä (7).
  Kiinnitakerayspussi (3) pykaliin (17) kuvan mukaisesti.

11 JYRSIMINEN / ILMAAMINEN (KUVA 5)

VAROITUS: Loukkaantumisvaara! Ennen kuin aloitat työn, tarkista maaperä ja poista kaikki esineet, jotka voivat sinkoutua laitteen tieltä.

VAROITUS: Loukkaantumisvaara! Älä koskaan päästä irti ohjaustangostatyöskennellessäsi.

• Aseta laite litteallee nurmipinnalle.
• Pidä kayton turvalukkoa (2) painettuna.
  Vedä ja pidä kiinni kayttövivusta (1); vapauta kayton turvalukko (2).
• Odota, etta moottori on saavuttanut korkeimman tyhjakayntinopeuden.
• Ohjaa laitetta tasaisella hitaalla nopeudella (kävelyvauhti) mahdollisimman suorassa linjassa.

11.1 Tärkeita huomautuksia

VAROITUS Loukkaantumisvaara!

Työskentele aina poikkisuuntaisesti kaltevilla pinnoilla aina, kun mahdollista.
- Alä koskaan käynistä laitetta lujitetulla pinnalla.
Vapauta kaytovipu (1) heti, jos jyrsinrulla (tyoskentelyrulla) jää kiinni tuntematomaan esineeseen.
- Jos tuntematon esine jäa laitteeseen kiinni, tarkista laite ja korjauta se tarvittaessa.
- Jos tyostettävā nurmikko on leikattu mahdollisimman lyhyeksi, se parantaa laitteen antamaa lopputulosta ja maksimoi laitteen käyttoikää.
- Laitteen pitäminen lian kauan yhdessä paikassa voi vahingoittaa nurmikkoa.

12 PUHDISTUS JA HUOLTO

VAROITUS: Loukkaantumisvaara! Ennen huolto- ja/tai puhdistustöitä:

Kytke laite irti verkkovirrasta.
- Poista akku.

VAROITUS Loukkaantumisvaara! Jyrsinrulla (tyoskestelyrulla) pyorii!

• Älä koskaan kallista, nosta tai kanna laitetta moottorin ollessa käynnissä.
• Odota, etta laite on tãysin pysahtynyt ennen kuin aloitat huolto- ja/tai puhdistustyöt.

VAROITUS Loukkaantumisvaara! Voit tehdä itse vain tassä kuvatut huoltotyöt.

Kaikki muu työ, erityisesti moottorin huolto ja korjaus, on suoritettava koulutetun ammattilaisen toimesta. Vääränlainen työ voi aiheuttaa vahinkoa laitteelle ja jopa fyysisen loukkaantumisen.

12.1 Nopea puhdistus ja huoIto

Aina ennen käytöä
Mitä?	Miten?
Tarkista, etteivät akkupaketti ja -liitännät ole vahingoittuneet	Visuaalinen tarkistus, tarvittaessa pyydä sähköteknikkoa vaihtamaan vahingoittuneet osat.
Tarkista ja tarvittaessa kiristä kaikki ruuvillitännät.	Kiristä sopivalla työkalulla.
Aina käytön jäldeen
Mitä?	Miten?
Poista ruoho ja sammal laitteesta ja moottorin ilma-aukoista.	Poista ne imurilla tai harjalla.

POWDPG8020 FI

12.2 Laitteen puhdistaminen

Puhdista laite valittomasti aina kayton jalkeen. Kuivannut ruoho on erittain vakea poistaa.

Tyhjennaruohonkerain.
- Poista jäljelle jaänyt ruoho harjalla tai muovilastalla (alä käytä teräviä tyokaluja).
- Poista roskat pyöristä.
- Pyyhi laite hieman kostealla liinalla.
- Alä koskaan puhdista laitetta vedellä tai korkeapainesuihkulla.

HUOLTO: laite on puhdistettava vahintaan kaksi kerta vuodessa irrottamalla moottorikansi ja poistamalla kuivannut ruoho.

13 VIANMAÄRITYS

Jos jotain vialla...

Varoitus Loukkaantumisvaara! Vääränlaisten korjausten seurauksena laite saattaa toimia vaarallisella tavalla. Tämä aiheuttaa vaaratilantene sinulle ja ympäristollesi.

Toimintahäiriöden takana on yleensä pieniä vikoja. Voit helposti korjata suurimman osan niistä itse. Lue ensin alla oleva taulukko ennen kuin otat yhteyden jalleenmyyjän. Säästat aikaa ja mahdollisesti myös raha.

Vika/ toimintahäiriö	Syy	Ratkaisu
Moottori ei toimi.	Moottori ei saa virtaa?	Tarkista akkupaketti ja - liitännät.
	Akku on viallinen?	Ota yhteys paikalliseen jälleenmyyvään.
Laitteesta kuuluu kolinaa.	Tuntematon esine jyrsinrullassa (työskentelyrulla)?	Kytke laite irti verkkovirrasta; poista tuntematomat esineet.
Laitteesta kuuluu vinkunaa.	Luiskahtanut vetohihna?	Ota yhteys paikalliseen jälleenmyyvään.
Laite ei ole tarpeeksī tehokas.	Lian pitkä ruoho?	Leikkaa nurmikko ennen jyrsimistä.
	Viallinen vetohihna?	Ota yhteys paikalliseen jälleenmyyvään.
	Kulunut jyrsinrulla?	Ota yhteys paikalliseen jälleenmyyvään.

Jos et voi korjata vikaa itse, ota yhteys suoraan lahimpaan jalleenmyyjaasi. Muista, etta kaikki vaarnlaiset korjaukset mitatovat takuun, ja niistä voi koitua lisakuluja.

14 TEKNISET TIEDOT

	POWDPG8020
Jännite	40V
Kierrosnopeus	3800 min-1
Leikkuuleveys	360 mm
Työskentelysyvyys (ilmaaminen)	5-0 mm
Työskentelysyvyys (jyrsiminen)	-3 – -12 mm
Moottorin typpi	Harjaton
Ruohonkeruulaatikko / pussi	45 I
Sujoausluokka	IPX1

Jos et voi korjata vikaa itse, ota yhteys suoraan lahimpaan liikkeeseen. Muista, etta kaikki virheelliset korjaukset mitatovat takuun, ja niista voi aiheutua ylimaäraisi kuluja.

15 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Aänenpainetaso LpA 83 dB(A)

Aänitehotaso LwA 96 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äenpaine on yli 85 dB(A).

aw (Tärinätaso)

8,7 m/s²

K = 1,5m / s^2

16 HUOLTO-OSASTO

• Vioittuneet kytkimet on tuotava vaihdettaviksi huolto-osastollemme.
• Jos liitäntäkaapeli (tai verkkopistoke) on vioittunut, se on vaihddattava tiettyyn liitäntäkaapeliin, jota on saatavilla huolto-osastollamme. Liitäntäkaapelin voi vaihtaa vain huolto-osastomme (katso viimeinen sivu) tai valtuutetuHenkilö (valtuutetu sahköteknikko).

17 SÄLYTYS

• Puhdista koko laite ja sen tarvikkeet kauttaaltaan.
• Varastoi laite lasten ulottumattomiin tasaiseen ja turvalliseen asentoon, viileaan ja kuivaan paikkaan. Välta varastroimasta laitetta liian korkeisin tai kylmiin lampötiloihin.
• Suojaa laitetta suoralta auringonvalolta. Sailyta laitetta pimeaass, jos mahdollista.
• Alä saïlytā laitetta muovipusseissa, jotta kosteus ei keräänny laitteeseen.

18 TAKUU

Talle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämärästä, joloin ensimmäinen käytäja on ostanut tuotteen.
- Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normalaista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisavarusteita kuten poria, poran teria, sahan teria jne.; vahinkoja tai vikoja, jotka johtuvat vaarinkaytostä, onnettomuuksista tai tuotteseen tehdysta muutoksista; eikä myoskän kuljetuskustannuksia.
Väärastä käytösta johtuvat viat ja/tai vauriot eivat myoskän kuulu takuun pijirin.
- Pidätämme myös itsellämme oikeuden hylatä vaatimus, joka koskee työkalun värästä kāvīstä aiheutunutta ruumillista yammaa.
Koriaukset saa suorittaa vain Powerplus-tyokaluien valtuutetussa huoltopisteessa.
Lisatieta saat taryittaessa pubelinnumerosta 00 32 3 292 92 90.
- Asiakas vastaa myos mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä yika on seurausta laiminlyödvysta huolosta tai vlikuormituksesta.
- Takuun piirin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), värästä käytösta (laitteelle sopimattomat käytötkoitukset), taitamattomasta käytösta (esim. kaskirjan ohjeita ei noudateta), värästä kokoamisesta, salaman iskusta, virheellissta verkkojannitteestä. Tämä lista ei ole rajoittaya.
- Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
Laitteet tai osat iotka on yajhdettu takuun pijirin kuuluyana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hylävaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiihariojen saannöllinen huolto,...)
Säjlytä kassakujtti ostopäivämärārān tositteena.
- Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksytävan puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikali käytettävissa talle yksikolle) ostofositteen kera
Täm'tyokalu onladattava yahintaan kerran kuukaudessa, jotta se toimii optimailisesti.

19 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäaikaisen käytön jälkeen, alä havitä sitä ravallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisetä ympäristöä suojaavalla ravalla.

Sähkölaitteiden tuottamia jatteita ei saa kasetellä tavallisten kotitalousjatteiden tapaan. Vie ne kierratettavaksi asianmukaiseen paikkaan. Kysy nuvoa kierratyksesta paikallsila viranomaisilta tai jalleenmyyjalta.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etta

Tuote: Ruohonleikkuri

Tavaramerkki: POWERplus

Malli:POWDPG8020

on yhdenmukaistettuihin eurooppalaisin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tän vakuutuksen mitäöitymiseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoitusväivan saakka):

2014/30/EU

2006/42/EC

2011/65/EU

2000/14/EC Annex V: LwA measured : 93dB(A) / LWA guaranteed : 96dB(A)

Eurooppalaiset yhdenmukaistetut standardit (seka niiden mahdolliset muutokset allekirjoituspääivään saakka):

EN60335-1:2012

EN50636-2-92:2014

EN55014-1:2017

EN55014-2:2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Hugo Cuypers
