Tuotetyyppi	Langaton ruohonleikkuri
Merkki	PowerPlus
Malli	POWDPG7560
Teholähde	Litiumioniakku 40 V (akkua ja laturia ei sisälly)
Moottorityyppi	Harjaton
Leikkuuleveys	370 mm
Leikkuukorkeus	30 - 70 mm, säädettävä 5 asennossa
Keräyspussin tilavuus	40 litraa
Silppuritoiminto	Kyllä, silppuriakka mukana
Terän pyörimisnopeus	3300 min⁻¹
Kotelon materiaali	Muovi
Keräyslaatikon materiaali	Nailon, muovikansi
Etupyörien halkaisija	150 mm
Takapyörien halkaisija	180 mm
Säädettävä kahva	Kyllä, korkeussäädettävä, taitettava
Äänenpainetaso (LpA)	68 dB(A)
Äänitehotaso (LwA)	90 dB(A)
Tärinä (aw)	1,5 m/s² (epävarmuus K=1,5 m/s²)
Suojausluokka	III (pienjännitesyöttö)
Suojausaste	IPX1 (suojattu pystysuoralta vesipisaralta)
Takuu	36 kuukautta

Usein kysytyt kysymykset - POWDPG7560 PowerPlus

Kuinka PowerPlus POWDPG7560 -ruohonleikkuri käynnistetään?

Aseta ladattu akku ja turva-avain. Paina käynnistyspainiketta ja pidä se painettuna, vedä sitten vipua kohti ohjaustankoa. Vapauta käynnistyspainike, jotta leikkuri toimii. Pysäyttääksesi vapauta vipu.

Kuinka leikkuukorkeus säädetään?

Poista avain ja akku. Ota kiinni kotelossa olevasta korkeudensäätövivusta. Siirrä sitä eteenpäin lisätäksesi korkeutta, taaksepäin vähentääksesi. Asentoja on 5, 30–70 mm.

Voinko käyttää silppuritoimintoa?

Kyllä. Poista keräyspussi, aseta sitten mukana toimitettu silppuriakka takaluukkuun, kunnes se napsahtaa paikalleen. Laske kansi. Silppuri jauhaa ruohon hienoksi ja levittää sen takaisin luonnolliseksi lannoitteeksi.

Kuinka akku ladataan?

Käytä vain sopivaa laturia (ei sisälly). Kytke laturi pistorasiaan. Aseta akku. Punainen vilkkuva valo tarkoittaa latausta, vihreä tasainen valo tarkoittaa, että akku on ladattu. Lataa vain huoneenlämmössä 4°C – 40°C.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä aina umpinaisia kenkiä ja housuja. Pidä lapset ja eläimet poissa. Älä koskaan leikkaa jyrkillä rinteillä. Odota, että terä on pysähtynyt kokonaan ennen puhdistusta tai kuljetusta. Poista avain ja akku ennen säätöjä.

Kuinka ruohonleikkuri puhdistetaan?

Jokaisen käytön jälkeen puhdista kotelo, terä ja pussi kostealla liinalla ja miedolla saippualla. Älä koskaan käytä liuottimia. Varmista, ettei moottoriin pääse vettä. Puhalla pöly ilmanvaihtoaukosta matalapaineisella paineilmalla.

Milloin ja miten terä vaihdetaan?

Tarkista terän kunto säännöllisesti. Jos se on tylsynyt tai vaurioitunut, vaihda se alkuperäiseen terään. Käytä vahvoja käsineitä. Vaihtoa varten irrota keskuspultti, poista terä ja asenna uusi terä kiertosuunta huomioiden. Kiristä tiukasti.

Kuinka ruohonleikkuri säilytetään?

Poista akku ja avain. Puhdista leikkuri huolellisesti. Taita ohjaustanko irrottamalla lukituskahvat. Säilytä kuivassa ja pakkasettomassa paikassa. Akku tulee säilyttää noin 40 % varauksessa, viileässä paikassa (5–20°C).

Mitä tehdä, jos leikkuri tärisee epänormaalisti?

Pysäytä leikkuri välittömästi ja poista akku. Tarkasta terä: se voi olla epätasapainossa, vaurioitunut tai väärin kiinnitetty. Tarkista myös, ettei kotelon alla ole tukoksia. Jos tärinä jatkuu korjauksen jälkeen, ota yhteys valtuutettuun huoltoon.

Mikä on tämän tuotteen takuu?

PowerPlus POWDPG7560 -ruohonleikkurilla on 36 kuukauden takuu ensimmäisen ostajan ostopäivästä alkaen. Se kattaa materiaali- ja valmistusvirheet, mutta ei normaalia kulumista, akkuja, latureita eikä väärinkäytön aiheuttamia vaurioita. Säilytä kassakuitti.

KÄYTTÖOHJE POWDPG7560 PowerPlus

1 KÄYTTÖ....3
2 LAITTEEN OSAT (KUVA A) 3
3 PAKKAUKSEN SISÄLTÖ....3
4 SYMBOLIT 3
5 YLEISET TURVALLISUUSOHJEET....4
5.1 Työskentelyalue....4
5.2 Sähköturvallisuus....5
5.3 Henkilöturvallisuus....5
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....5
5.5 Huolto 6
6 LISÄTURVALLISUUSOHJEET RUOHONLEIKKURIN KÄYTTÖÖN ......6
7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN 7
7.1 Akut....7
7.2 Laturi....8
8 LATAUS JA ASETUS TAI AKUN POISTO 8
8.1 Latauksen merkkivalot....8
8.2 Akun asettaminen paikoilleen (Kuva 1)....9
8.3 Akun poistaminen....9
8.4 Akun varauskyvyn ilmaisin (Kuva 2)....9
9 KOKOAMINEN....9
9.1 Kahvan kokoonpanon avaaminen ja säätö (Kuva 3)....9
9.1.1 Nosta kahvan kokoonpanoa....9
9.1.2 Kahvan kokoonpanon laskeminen (Kuva 4)....10
9.2 Johdon kiinnikkeen asentaminen (Kuva 5)....10
9.3 Ruohonkerääjän asentaminen (käytettäessä takaosassa) (Kuva 6) ......10
10 KÄYTTÖ....10
10.1 Ruohonleikkurin käynnistäminen/pysäytys....10
10.2 Terän korkeuden asettaminen (Kuva 7)....10
10.3 Terän korkeuden säätö:....10

POWERPLUS HIGH QUALITY TOOLS

POWDPG7560 FI

10.4 Jälkiasennus silppuamista varten 11
10.4.1 Mitä silppuaminen on 11
11 PUHDISTUS JA HUOLTO 11
11.1 Puhdistus....11
11.2 Terän kunnossapito....11
11.3 Terän vaihto....11
12 TEKNISET TIEDOT....12
13 MELU....12
14 TAKUU 12
15 LAITTEEN KÄYTÖSTÄ POISTAMINEN 13
16 YHDENMUKAISUUSILMOITUS....14

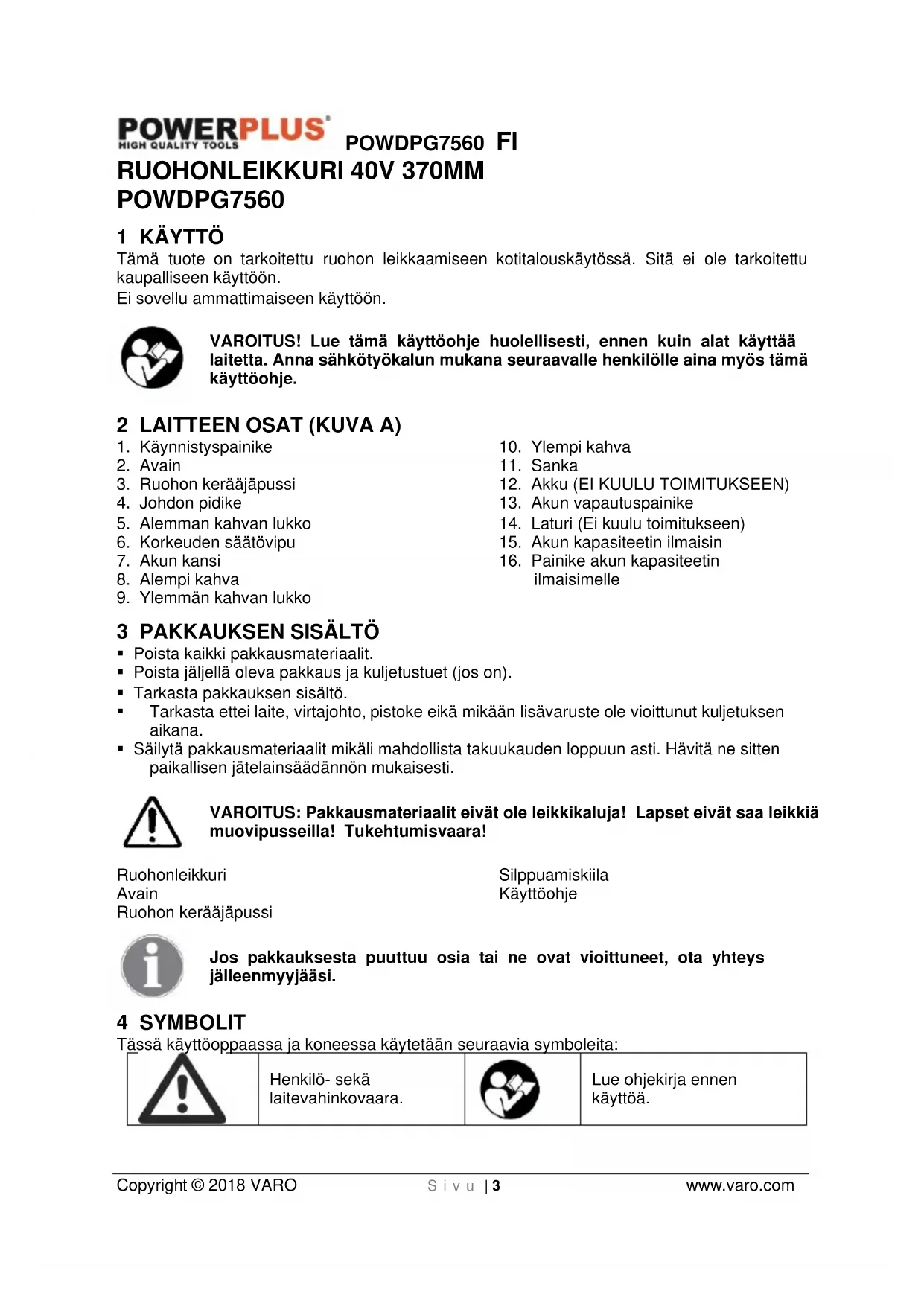

RUOHONLEIKKURI 40V 370MM POWDPG7560

1 KÄYTTÖ

Tämä tuote on tarkoitettu ruohon leikkaamiseen kotitalouskäytössä. Sitä ei ole tarkoitettu kaupalliseen käyttöön.

Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 LAITTEEN OSAT (KUVA A)

1. Käynnistyspainike
2. Avain
3. Ruohon kerääjäpussi
4. Johdon pidike
5. Alemman kahvan lukko
6. Korkeuden säätövipu
7. Akun kansi
8. Alempi kahva
9. Ylemmän kahvan lukko
10. Ylempi kahva
11. Sanka
12. Akku (EI KUULU TOIMITUKSEEN)
13. Akun vapautuspainike
14. Laturi (Ei kuulu toimitukseen)
15. Akun kapasiteetin ilmaisin
16. Painike akun kapasiteetin ilmaisimelle

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

Ruohonleikkuri

Avain

Ruohon kerääjäpussi

Silppuamiskiila

Käyttöohje

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

	Henkilö- sekä laitevahinkovaara.		Lue ohjekirja ennen käyttöä.
	Pidä ulkopuoliset etäällä.		Varoitus! Lentäviä kappaleita!
	Pidä kädet ja jalat etäällä terävistä osista.		Käännä off-asentoon ja poista avain ennen kuin säädät, puhdistat tai jätät ruohonleikkuria vartioimatta.
	Osoittaa sähköiskuvaaran.		Älä käytä leikkuria koskaan sateella tai kosteissa tai märissä olosuhteissa. Kosteus voi aiheuttaa sähköiskun vaaran.
	Odota kunnes kaikki koneen komponentit ovat täysin pysähtyneet ennen kuin kosketat niihin. Terät jatkavat pyörimistä vielä sen jälkeen, kun kone on kytketty pois toiminnasta; pyörivä terä voi aiheuttaa loukkaantumisen.		Suojalasien käyttöä suositellaan
	Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita. (vain laturi)		Voimassa olevien EU- direktiivien turvallisuusstandardien mukainen.
	Käytä suojakäsineitä.		Suojajalkineiden käyttöä suositellaan.
	Älä altista laturia ja akkua vedelle		Älä polta akkua tai laturia
	Ympäristölämpötila korkeintaan 40°C.. (vain akku)		Käytä akkua ja laturia vain suljetuissa tiloissa.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

POWDPG7560 FI

5.2 Sähköturvallisuus

• Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. HetkellinKäytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
• en tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on asennossa OFF (0), ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitalitta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.
• Älä yliarvioi taitojasi. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä teho
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteelle asetuksia, vaihdat lisävarusteita tai asetat laitteen syrjään. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

POWDPG7560 FI

• Huolla laitetta huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai sillä tavoin viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölajitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.
• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuir tälle tietylle laitetyypille on ohjeistettu käytettäväksi. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVALLISUUSOHJEET RUOHONLEIKKURIN KÄYTTÖÖN

• Lapset eivät saa käyttää tätä laitetta. Lapsia täytyy valvoa, etteivät he leiki laitteella. Lapset eivät saa puhdistaa tai tehdä huoltotöitä ruohonleikkurille.
• Laitetta eivät saa käyttää henkilöt, joilla on rajoittuneet fyysiset, aistilliset tai henkiset kyvyt, tai joilta puuttuu tietämys ja kokemus, ellei heitä valvota ja he ovat saaneet ohjeita laitteen turvallisesta kävtöstä ja vmmärtävät siitä aiheutuvat riskit.
• Tutustu laitteen käyttöohjeisiin ja oikeanlaiseen käyttöön.
• Vältä käyttämästä lövsää vaatetusta, jossa on roikkuvia nauhoja tai võitä.
• Kuluneet tai vaurioituneet osat täytyv vaihtaa.
• Ole erityisen varovainen, kun käännät ruohonleikkuria ympäri ja kun vedät sitä itseäsi kohti.
• Älä kävnnistä moottoria, jos kerääiäpussi ei ole paikoillaan.
• Huomaa, että koneissa, joissa on useita leikkuuteriä, leikkuuhalkaisijan liike voi kierittää muita siinä olevia teriä.
• Konetta säädettäessä varmista, etteivät sormet jää leikkuuterien tai koneen kiinteiden osien väliin.
• Anna koneen jäähtvä ennen sen varastoimista.
• Kun huollat leikkuuterää, huomaa, että vaikka virransyöttö on katkaistu, terät voivat edelleen liikkua.
• Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi. Käytä vain alkuperäisiä varaosia ia lisävarusteita.
• Konetta saa käyttää laukaisuvirralla, ioka vlittää 30 mA jäännösvirtalaitteen kautta (RCD).
• Älä koskaan annan lasten tai ohjeita tuntemattomien henkilöiden käyttää ruohonleikkuria. Alueelliset määräykset voijat rajoittaa käyttäian ikää.
• Älä koskaan aja ruohoa, kun ihmisiä, erityisesti lapsia tai lemmikkejä on lähettyvillä.
• Käyttäjä on vastuussa onnettomuuksista ja vaaratilanteista, jotka aiheutuvat muille ihmisille tai heidän omaisuudelleen.
• Älä käytä ruohonleikkuria paljain jaloin tai sandaaleissa. Käytä aina kunnollisia jalkineita ja pitkiä housuia.
• Tarkista leikattava alue huolellisesti, ja poista kivet, oksat, johdot, luut ja muut vieraat esineet
• Ennen käyttöä tarkasta aina silmämääräisesti, että terät, terien pultit ja leikkurin kokoonpano eivät ole kuluneet tai vaurioituneet.
• Vaihda kuluneet tai vaurioituneet osat ja pultit tasapainon säilyttämiseksi.
• Aia vain päivänvalossa tai hyvässä keinovalossa.
• Vältä ruohonleikkurin käyttöä märällä nurmella.
• Kävele, älä koskaan juokse.

POWDPG7560 FI

- Älä koskaan käytä laitetta, jonka suojukset ovat vaurioituneet tai ilman turvalaitteita, esim. ohjauslevyjä ja/tai paikoillaan olevaa ruohonkerääjää.

- Penkereellä leikkaaminen voi olla vaarallista.

- Älä leikkaa todella jyrkissä rinteissä.

- Varmista aina jalansijasi rinteissä ja märällä nurmella.

– Leikkaa rinteiden mukaisesti – älä koskaan ylös ja alas.

– Ole äärimmäisen varovainen, kun vaihdat suuntaa mäessä.

- Ole äärimmäisen varovainen, kun astut taaksepäin tai vedät ruohonleikkuria itseäsi kohti.

- Älä koskaan leikkaa ruohoa vetämällä ruohonleikkuria itseäsi kohti.

- Pysäytä terät, jos ruohonleikkuria täytyy taittaa kuljetusta varten leikattavalle alueelle ja sieltä pois.

- Älä taita konetta, kun käynnistät tai kytket moottorin päälle, paitsi jos konetta täyttää käynnistettäväksi pitkällä nurmella. Älä tällöin taita sitä enempään kuin on ehdottomasti tarpeen ja taita vain osaa, joka on pois päin käyttäjästä. Varmista aina, että molemmat kädet ovat käyttökohdassa ennen kuin palautat konetta maahan.

- Kytke ruohonleikkuri päälle ohjeiden mukaisesti ja pidä jalat poissa terien ulottuvilta.

- Älä laita käsiä tai jalkoja pyörivien osien lähelle.

- Pysy aina poissa poistoaukon lähettyviltä.

- Älä koskaan nosta tai kanna ruohonleikkuria moottorin ollessa käynnissä.

- Varmista, että kaikki liikkuvat osat pysähtyvät kokonaan.

- Kun jätät ruohonleikkurin.

- Ennen kuin poistat tukoksia poistokanavassa;

- ennen kuin tarkastat, puhdistat tai teet huoltotöitä leikkurille.

- kun osut vieraaseen esineeseen. Tarkasta ruohonleikkurin vauriot ja tee tarvittavat korjaukset ennen ruohonleikkurin uudelleenkäynnistämistä ja käyttöä.

- Jos ruohonleikkuri käynnistää täristen epänormaalisti, se on tarkistettava välittömästi.

- tarkastat esteet;

– teet tarvittavia korjauksia vaurioituneille osille;

– varmista, että kaikki mutterit, pultit ja ruuvit ovat kiristettyjä.

- Pidä kaikki mutterit, pultit ja ruuvit kireällä varmistaaksesi, että ruohonleikkurin käyttö on turvallista.

- Tarkista ruohonleikkurin keräin säännöllisesti kulumisen tai heikentymisen varalta.

- Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi.

Käytä vain koneeseen sopivia akkuja ja latureita.

7.1 Akut

- Älä yritä koskaan mistään syystä avata.

- Älä varastoi tiloissa, joissa lämpötila voi ylittää 40 °C.

- Lataa vain 4 °C - 40 °C ympäristölämpötilassa.

- Säilytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.

- Li-ion-akkujen sähkövaraus on parasta purkaa säännöllisesti ja ladata ne uudelleen (vähintään 4 kertaa vuodessa). Pitkään varastoitaessa Li-ion-akun ihannelataus on 40 %.

- Akkuja hävitettäessä noudata kohdassa "Ympäristön suojeleminen" annettuja ohjeita.

- Älä aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen välillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku ja voimakas virta virtaa ja saa aikaan lämmön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

POWDPG7560 FI

- Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100 °C, tiivisteet ja eristeet ja muut muovikomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lämmön kehittymistä ja aiheuttaa halkeamia tai tulipalon. Älä myöskään hävitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/tai vakava palaminen.

- Äärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti:

– Pyyhi neste pois huolellisesti pyyhkeellä. Vältä ihokosketusta.

– Iho- tai silmäkosketuksessa noudata alla olevia ohjeita:

√ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.

√ Silmäkosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu lääkärinhoitoon.

Tulipalon vaara! Vältä oikosulkua irrotetun akun liitännöissä. Akkua ei saa polttaa.

7.2 Laturi

• Älä yritä koskaan ladata ei ladattavia akkuja.
• Vaihdata vialliset johdot välittömästi.
• Älä altista vedelle.
• Älä avaa laturia.
• Älä lävistä laturia.
• Laturi on tarkoitettu vain sisäkäyttöön.

8 LATAUS JA ASETUS TAI AKUN POISTO

8.1 Latauksen merkkivalot

Yhdistä laturi pistorasiaan

• Kiinteästi palava vihreä: valmis lataamaan
• Vilkkuva punainen: lataus käynnissä
• Kiinteästi palava vihreä: ladattu
• Kiinteästi palava vihreä ja punainen: akku tai laturi vaurioitunut

Huomaa: jos akku ei sovi paikoilleen kunnolla, irrota se ja vahvista, että akku on tarkoitettu tällä laturimallille. Tämä ilmoitetaan teknisten tietojen kaaviossa. Älä lataa muita akkuja tai sellaisia akkuja, jotka eivät sovi kunnolla laturiin.

1. Tarkasta laturi ja akku säännöllisesti niiden ollessa liitettyinä
2. Irrota laturi ja irrota se akusta, kun olet valmis.
3. Anna battery pack to cool completely before using it.
4. Säilytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista.

HUOMAA: Jos akku on kuuma jatkuvan käytön jälkeen työkalussa, anna sen jäähtyä huoneen lämpötilaan ennen lataamista. Tämä pidentää akkujesi ikää.

8.2 Akun asettaminen paikoilleen (Kuva 1)

VAROITUS Poista aina akku (12) ja avain (2) työkalustasi, kun kokoat osia, teet säätöjä, puhdistat tai kun leikkuri ei ole käytössä. Akun ja avaimen poistaminen estää käynnistymisen vahingossa, joka voi aiheuttaa vakavia vammoja.

■ Nosta akun kansi (7).
- Aseta akku (12) ruohonleikkuriin.
- Kohdista akun harjat ruohonleikkurin akun portin urien kanssa.
- Työnnä akkukoteloon, kunnes akku napsahtaa paikoilleen.
■ Laske akun kansi.

VAROITUS Varmista, että akun yläosan salpa napsahtaa paikoilleen, ja että akku on kokonaan paikoillaan ja kiinni ruohonleikkurin akun portissa ennen käytön aloitusta. Jos akku ei ole kiinni, akku voi pudota, mikä voi johtaa vakaviin vammoihin.

8.3 Akun poistaminen

• Nosta akun kansi.
• Paina ja pidä pohjassa akun salvan painiketta akun yläosassa.
  ■ Poista akku ruohonleikkurista

VAROITUS Vakavien vammojen välttämiseksi poista aina akku ja avain, kun kannat ja kuljetat leikkuria.

8.4 Akun varauskyvyn ilmaisin (Kuva 2)

Akussa on akun varauskyvyn ilmaisimet (15). Voit tarkastaa akun varauksen, jos puristat painiketta (16). Ennen kuin käytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla.

Nämä 3 LED-valoa näyttävät akun varauskyvyn tason:

■ 3 LEDiä palaa: Akku on täysin ladattu
■ 2 LEDiä palaa: Akku on 60% ladattu
■ 1 LED palaa: Akku on melkein tyhjä

9 KOKOAMINEN

9.1 Kahvan kokoonpanon avaaminen ja säätö (Kuva 3)

9.1.1 Nosta kahvan kokoonpanoa

■ Avaa alemmat kahvan lukot (5).
- Vedä ylös ja taakse alempaa kahvaa (8), kunnes se on kohdistettu aukon kanssa, joka on kahvan lukkojen ja leikkurin kotelon välissä.

HUOMAA: Jos alempaa kahvaa on vaikea liikuttaa, käännä alemman kahvan lukkoja (5) vastapäivään kahvan vapauttamiseksi.

- Kiinnitä alempi kahva paikoilleen sulkemalla alemman kahvan lukot.

HUOMAA: Jos alempi kahva (8) on irrallaan tai ei istu kunnolla aukossa, käännä alemman kahvan lukkoja myötäpäivään kahvan kiinnittämiseksi.

• Avaa ylemmän kahvan lukot (9).
• Vedä ylös ja taakse ylempää kahvaa (10) nostaaksesi sen käyttöasentoon. Varmista, että alempi kahva (8) on paikoillaan ylemmän kahvan alaosan urissa.
• Kiinnitä ylempi kahva paikoilleen sulkemalla ylemmän kahvan lukot.

HUOMAA: Jos alempi kahva on irrallaan tai erillään alemmasta kahvasta, kiristä ylemmän kahvan nupit kääntämällä niitä myötäpäivään.

9.1.2 Kahvan kokoonpanon laskeminen (Kuva 4)

- Avaa ylemmän kahvan lukot (9)

HUOMAA: Jos kahvan lukko on vaikea avata, irrota ylemmän kahvan nuppeja kääntämällä niitä vastapäivään.

■ Laske ylempi kahva (10).
- Avaa alemman kahvan lukko (5).
- Työnnä ulospäin alemman kahvan (8) molemmilta puolilta, kunnes se on poissa aukosta. Taita sitten kahva laitteen eteen. Vältä kaapeleiden väliin puristumista.

9.2 Johdon kiinnikkeen asentaminen (Kuva 5)

• Kiinnitä johdon kiinnike (4) paikoilleen.
• Varmista, että kiinnike on kunnolla asennettu.

9.3 Ruohonkerääjän asentaminen (käytettäessä takaosassa) (Kuva 6)

■ Poista avain ja akku.
- Nosta takaosan poistoluukku.
- Nosta ruohonkerääjä kahvastaan ja aseta takapoistoluukun alle niin, että ruohonkerääjän koukut ovat paikoillaan leikkurin kotelossa.
■ Vapauta takaosan poistoluukku.
- Aseta avain ja akku takaisin paikoilleen, kun olet valmis leikkaamaan ruohoa.

10 KÄYTTÖ

10.1 Ruohonleikkurin käynnistäminen/pysäytys

■ Nosta akun kansi.
■ Asenna akku paikoilleen.
■ Laske akun kansi.
■ Laita avain (2) avaimenreikään.
- Paina ja pidä pohjassa käynnistyspainiketta (1). Vedä sankaa (11) kahvaa kohti ja vapauta painike ruohonleikkurin käynnistämiseksi.
- Pysäytä ruohonleikkuri vapauttamalla sanka (11).

10.2 Terän korkeuden asettaminen (Kuva 7)

Lähetyksessä ruohonleikkurin renkaat on asetettu alaleikkuuasentoon. Ennen kuin käytät ruohonleikkuria ensimmäistä kertaa, nosta leikkuuasento ruohollesi sopivalle tasolle. Keskimääräinen ruohon korkeus tulisi olla 30-40mm - 60mm kylminä kuukausina ja 50mm - 30-40mm kuumina kuukausina.

10.3 Terän korkeuden säätö:

■ Poista avain ja akku.
- Nosta terän korkeutta tarttuman korkeuden säätövipuun (6) ja liikuttamalla sitä ruohonleikkurin etuosaa kohti.

POWDPG7560 FI

• Laske terän korkeutta tarttuman korkeuden säätövipuun (6) ja liikuttamalla sitä ruohonleikkurin takaosaa kohti.
• Aseta avain (2) ja akku takaisin paikoilleen, kun olet valmis leikkaamaan ruohoa.

10.4 Jälkiasennus silppuamista varten (Kuva 8)

VAROITUS: Asenna vain moottorin ollessa pysäytettynä ja terän ollessa liikkumaton.

1. Nosta takakansi ja poista ruohonkeruupussi.

2. Paina silppuamiskiila kanteen. Lukitse silppuamiskiila painikkeella kannessa olevaan aukkoon.

3. Laske takakansi takaisin.

10.4.1 Mitä silppuaminen on

Silppuaminen ruoho leikataan yhdessä työvaiheessa, hienonnetaan sitten hienoksi ja siirretään sitten ruohikolle luonnollisena lannoitteena.

Vihjeitä silppuamisleikkaukseen:

• Tavanomainen leikkuupituus korkeintaan 2cm ruohikon korkeuden ollessa 6cm - 4cm.
• Käytä terävää leikkuuterää
• Älä leikkaa märkää ruohoa
  ■ Aseta maksimi moottorin nopeus
  ■ Liiku vain tvöskentelynopeudella
• Puhdista silppuamiskiila säännöllisesti, kotelon sisäpuoli ja leikkuuterä

11 PUHDISTUS JA HUOLTO

11.1 Puhdistus

- Pidä kaikki turvalaitteet, ilma-aukot ja moottorin kotelo mahdollisimman vapaana liasta ja pölystä. Pyyhi laite puhtaalla pyvhkeellä tai puhalla se paineilmalla alhaisella paineella.

- Suosittelemme että puhdistat laitteen heti sen jälkeen kun olet lopettanut sen käyttämisen.

- Puhdista laite säännöllisesti kostealla pyyhkeellä ja pehmeällä saippualla. Älä käytä puhdistusaineita tai liuottimia; ne voivat vioittaa laitteen muoviosia. Varmista että vettä ei pääse laitteeseen.

Älä käytä koskaan liuottimia kuten bensiiniä, alkoholia, ammoniakkivettä, jne. Nämä liuottimet voivat vioittaa muoviosia.

11.2 Terän kunnossapito

• Irrota säännöllisesti ruoho ja lika terästä.
• Pihatvökauden alussa tarkasta terän kunto huolellisesti.
• Jos terä on hyvin tylsä, teroita tai vaihda terä.
• Jos terä on vioittunut tai kulunut, asenna uusi terä.

Varoitus! Ota huomioon seuraavat varotoimenpiteet:

• Varo leikkaamasta itseäsi. Käytä tukevia käsineitä tai pyvhettä, kun tartut kiinni terään.
• Kävtä vain teknisten tietojien mukaista vaihtoterää.
• Älä irrota juoksupyörää (Å) minkään syyn vuoksi.

11.3 Terän vaihto

Turvallisuussyistä suosittelemme, että terän vaihtaa valtuutettu ammattihenkilö.

12 TEKNISET TIEDOT

	POWDPG7560
Jännite	40V
Kierrosnopeus	3300 min ^-1
Leikkuuleveys	370 mm
Suojausluokka	Luokka III
Sis. suojausluokka	IPX1
Ruohonkeruulaatikko / pussi	40 L
Leikkuukorkeudet	30-70 mm
Kotelon materiaali	Muovi
Ruoholaatikon materiaali	Nylonia, päällä muovinen suojus
Korkeusasetusten määrä	5
Moottorin tyyppi	Harjaton
Etupyörän halkaisija	150 mm
Takapyörän halkaisija	180 mm
Säädettävän keskikahvan korkeus	Kyllä
Yläosan kantokahva	Kyllä
Taitettava kahva	Kyllä
Takaosan poisto	Kyllä
Keräävä	Kyllä

13 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	68 dB(A)
Äänitehotaso LwA	90 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso):

1.5 m/s²

K = 1,5 ~m / s^2

14 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

POWDPG7560 FI

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.
• Työkalusi on ladattava vähintään kerran kuukaudessa, jotta voidaan varmistaa tämän työkalun optimaalinen käyttö.

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

16 YHDENMUKAISUUSILMOITUS

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Ruohonleikkuri

Tavaramerkki: POWERplus

Malli: POWDPG7560

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka);

2011/65/EU

2014/30/EG

2006/42/EG

2000/14/EG Annex V LwA 88dB(A) / 90dB(A)

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka);

EN60335-1: 2012

EN60335-2-77: 2010

EN55014-1: 2006

EN55014-2: 2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Philippe Vankerkhove

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja

Päivämäärä: 06/04/2017

POWDPG7560 EL

■ Pidev roheline tuli: valmis laadimiseks
■Vilkuv punane tuli: laeb
■ Pidev roheline tuli: laetud
