| Toote tüüp | Juhtmeta muruniiduk |
| Bränd | PowerPlus |
| Mudel | POWDPG7560 |
| Toide | 40 V liitiumioonaku (aku ja laadija ei kuulu komplekti) |
| Mootori tüüp | Harjadeta |
| Lõikelaius | 370 mm |
| Lõikekõrgus | 30 - 70 mm, reguleeritav 5 asendis |
| Kogumiskoti mahutavus | 40 liitrit |
| Multšimisfunktsioon | Jah, koos multšimise kiiluga |
| Terade pöörlemiskiirus | 3300 min⁻¹ |
| Korpusematerjal | Plastik |
| Kogumiskasti materjal | Nailon plastikust kaanega |
| Esirataste läbimõõt | 150 mm |
| Tagarataste läbimõõt | 180 mm |
| Reguleeritav käepide | Jah, reguleeritava kõrgusega, kokkupandav |
| Helirõhutase (LpA) | 68 dB(A) |
| Helivõimsustase (LwA) | 90 dB(A) |
| Vibratsioon (aw) | 1,5 m/s² (määramatus K=1,5 m/s²) |
| Kaitsetase | III (madala pingega toide) |
| Kaitseaste | IPX1 (kaitstud vertikaalsete veepiiskade eest) |
| Garantii | 36 kuud |
Korduma kippuvad küsimused - POWDPG7560 PowerPlus
Kasutajate küsimused teemal POWDPG7560 PowerPlus
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Muruniiduk PDF-formaadis tasuta! Leidke oma juhend POWDPG7560 - PowerPlus ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. POWDPG7560 kaubamärgi PowerPlus.
KASUTUSJUHEND POWDPG7560 PowerPlus
5.1 Tööpiirkond....4
5.2 Elektriohutus....5
5.3 Oht inimestele 5
5.4 Elektritööriistade kasutamine ja hooldamine....5
5.5 Teenindus....6
6 MURUNIIDUKITE LISAOHUTUSJUHISED....6
7 AKUDE JA AKULAADURITE LISAOHUTUSJUHISED....7
7.1 Akud....7
7.2 Akulaadurid 8
8 AKU SISESTAMINE, LAADIMINE JA EEMALDAMINE....8
8.1 Akulaaduri omadused....8
8.2 Aku sisestamine (joonis 1)....9
8.3 Aku eemaldamine....9
8.4 Akulaengu näidik (joonis 2)....9
9 KOKKUPANEK 9
9.1 Käepidemete kasutusolekusse töstmine ja reguleerimine (joonis 3)....9
9.1.1 Käepidemete töstmine 9
9.1.2 Käepidemete langetamine (Joonis 4)....10
9.2 Juhtmeklambri paigaldamine (joonis 5)....10
9.3 Kogumiskoti paigaldamine (masina tagant välja heidetavate lõikmete kogumiseks) (joonis 6)....10
10 KÄITAMINE....10
10.1 Muruniiduki käivitamine/seiskamine 10
10.2 Tera kõrguse reguleerimine (joonis 7)....11
10.3 Tera kõrguse muutmiseks:....11
10.4 Multšimiseks kohandamine....11
10.4.1 Mis on multšimine 11
11 PUHASTAMINE JA HOOLDAMINE .... 11
11.1 Puhastamine....11
11.2 Tera hooldamine....12
11.3 Tera vahetamine....12
12 TEHNILISED ANDMED....12
13 MÜRA 12
14 GARANTII....13
15 KESKKOND 13
16 VASTAVUSDEKLARATSIOON....14

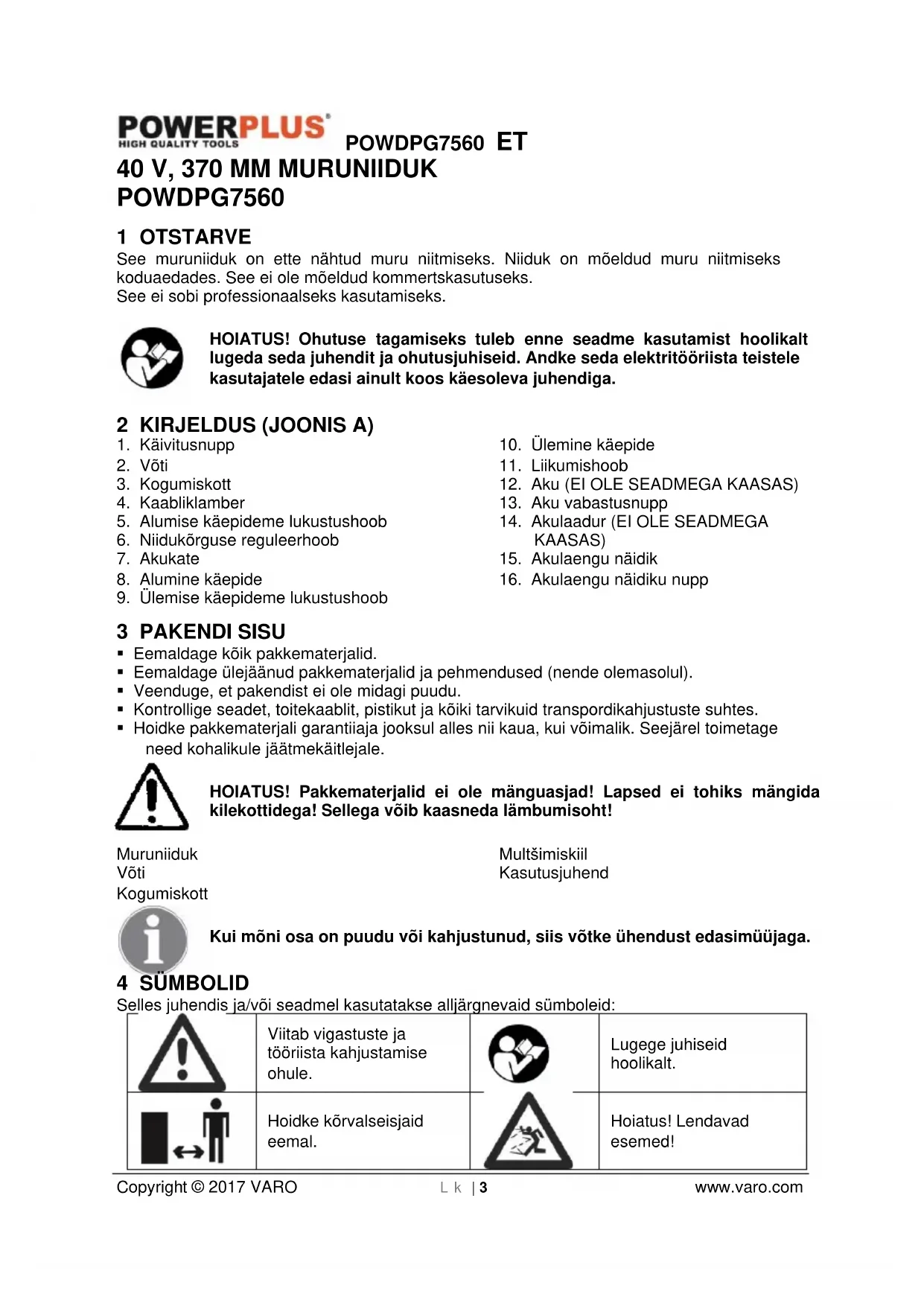

40 V, 370 MM MURUNIIDUK
POWDPG7560
1 OTSTARVE
See muruniiduk on ette nähtud muru niitmiseks. Niiduk on mõeldud muru niitmiseks koduaedades. See ei ole mõeldud kommertskasutuseks.
See ei sobi professionaalseks kasutamiseks.
HOIATUS! Ohutuse tagamiseks tuleb enne seadme kasutamist hoolikalt lugeda seda juhendit ja ohutusjuhiseid. Andke seda elektritööriista teistele kasutajatele edasi ainult koos käesoleva juhendiga.
2 KIRJELDUS (JOONIS A)
- Käivitusnupp
- Võti
- Kogumiskott
- Kaabliklamber
- Alumise käepideme lukustushoob
- Niidukõrguse reguleerhoob
- Akukate
- Alumine käepide
-
Ülemise käepideme lukustushoob
-
Ülemine käepide
- Liikumishoob
- Aku (EI OLE SEADMEGA KAASAS)
- Aku vabastusnupp
- Akulaadur (EI OLE SEADMEGA KAASAS)
- Akulaengu näidik
- Akulaengu näidiku nupp
3 PAKENDI SISU
■ Eemaldage köik pakkematerjalid.
- Eemaldage ülejäänud pakkematerjalid ja pehmendused (nende olemasolul).
■ Veenduge, et pakendist ei ole midagi puudu.
- Kontrollige seadet, toitekaablit, pistikut ja kõiki tarvikuid transpordikahjustuste suhtes.
- Hoidke pakkematerjali garantiiaaja jooksul alles nii kaua, kui võimalik. Seejärel toimetage need kohalikule jäätmekäitlejale.
HOIATUS! Pakkematerjalid ei ole mänguasjad! Lapsed ei tohiks mängida kilekottidega! Sellega võib kaasneda lämbumisoht!
Muruniiduk
Võti
Kogumiskott
Multšimiskiil
Kasutusjuhend
Kui mõni osa on puudu või kahjustunud, siis võtke ühendust edasimüüjaga.
4 SÜMBOLID
Selles juhendis ja/või seadmel kasutatakse alljärgnevaid sümboleid:
 | Viitab vigastuste ja tööriista kahjustamise ohule. |  | Lugege juhiseid hoolikalt. |
 | Hoidke kõrvalseisjaid eemal. |  | Hoiatus! Lendavad esemed! |
 | Hoidke käsi ja jalgu teravatest seadmeosadest eemal. |  | Enne masina reguleerimist, puhastamist ja selle mistahes ajaks järelevalveta jätmist lülitage see süütevõtmega välja ja eemaldage võti. |
 | Elektrilöögi oht! |  | Ärge kasutage masinat vihma käes ega niisketes või märgades oludes. Niiskus võib tekitada elektrilöögi. |
 | Enne seadmeosade puudutamist oodake, kuni need on kõik täielikult seiskunud. Terad põörlevad veel mõnda aega pärast masina väljalülitamist ning need võivad põhjustada vigastusi. |  | Soovitatav on kanda kaitseprille. |
 | Vastavalt rakenduvatest Euroopa direktiividest tulenevatele esmastele ohutusstandarditele. |  | Klass II - see seade on kahekordselt isoleeritud, mistõttu see ei vaja maandusliini. |
 | Kandke kindaid. |  | Soovitatav on kanda kaitsejalatseid. |
 | Ärge laske akulaaduril ega akul veega kokku puutuda. |  | Ärge põletage akut ega akulaadurit. |
 | Ümbritsev temperatuur max 40 °C (ainult aku kohta). |  | Kasutage akut ja akulaadurit ainult kinnistes ruumides. |
5 ÜLDISED ELEKTRITÖÖRIISTADE OHUTUSHOIATUSED
Lugege kõiki hoiatusi ja ohutusjuhiseid. Hoiatuste ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused. Hoidke hoiatused ja ohutusjuhised alles edaspidiseks kasutamiseks. Hoiatustes kasutatav mõiste „elektritööriist“ viitab teie võrgutoitega (juhtmega) või akutoitega (juhtmeta) tööriistale.
5.1 Tööpiirkond
- Hoidke tööpiirkonda puhta ja hästi valgustatuna. Segamini ja hämarad kohad võivad põhjustada önnestusi.
POWDPG7560 ET
- Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
- Hoidke lapsi ja kõrvalisi inimesi elektritööriistaga töötamise ajal ohutus kauguses. Tähelepanu hajumisel võite kaotada kontrolli tööriista üle.
5.2 Elektriohutus
- Veenduge alati, et toitevarustus vastab seadme nimeplaadil toodud pingele.
- Elektritööriista pistik peab ühtima pistikupesaga. Ärge kunagi modifitseerige pistikut. Ärge kasutage maandatud elektritööriistadega vooluadaptereid. Modifitseerimata pistikud ja nendega ühtivad pistikupesad vähendavad surmava elektrilöögi ohtu.
- Vältige keha kokkupuudet maandatud pindadega nagu torud, radiaatorid, pliidid ja külmikud. Kui keha on maandatud, siis suureneb elektrilöögi saamise oht.
- Kaitske elektritööriistu vihma ja märgade olude eest. Vee sattumisel elektritööriista suureneb surmaya elektrilöögi oht.
- Ärge vigastage kaablit. Ärge kunagi kasutage kaablit elektritööriista kandmiseks, tömbamiseks või pistiku lahtiühendamiseks. Kaitske kaablit kuumuse, öli, teravate servade ja liikuvate osade eest. Vigastatud või sõlme läinud kaablid suurendavad surmava elektrilöögi ohtu.
- Elektritööriistaga välistingimustes töötamisel tuleb kasutada oludesse sobivat pikendusjuhet. Välistingimustesse möeldud kaabli kasutamine vähendab surmava elektrilöögi ohtu.
- Kui elektritööriista kasutamine niisketes oludes on vältimatu, siis kasutage rikkevoolukaitsmega toitevarustust. Rikkevoolukaitsme kasutamine vähendab surmava elektrilöögi ohtu.
5.3 Oht inimestele
- Olge elektritööriista kasutamisel tähelepanelik, jälgige mida teete ja rakendage talupojatarkust. Ärge kasutage elektritööriistu, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanu hajumine võib elektritööriista kasutamisel tuua kaasa raskeid vigastusi.
- Kasutage kaitsevahendeid. Kandke alati kaitseprille. Asjakohaste isikukaitsevahendite, näiteks tolmumaski, libisemiskaitsega jalanõude, kiivri ja kõrvaklappide kasutamine aitab vähendada vigastuste ohtu.
- Vältige seadme juhuslikku käivitamist. Veenduge enne pistiku vooluvörku ühendamist, et lüliti on väljalülitatud asendis. Elektritööriistade kandmine hoides sörme päästikul ja nende vooluvörku ühendamine sisselülitatud asendis päästikuga suurendab önnestuste ohtu.
- Eemaldage enne seadme sisselülitamist köik reguleerimis- ja pingutamisvötmed. Elektritööriista pöörlevatele osadele ühendatud vötmed võivad põhjustada kehavigastusi.
- Ärge sirutage liiga kaugele. Hoidke oma jalgu alati kindlalt maas. See võimaldab teil säilitada kontrolli tööriista üle ka ootamatutes plukordades.
- Kandke sobivaid rõivaid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juukseid, rõivaid ja kindaid elektritööriistast eemal. Lahtised rõivad, ehted ja pikad juuksed võivad liikuvatesse osadesse takerduda.
- Kui tööpaigas on saadaval tolmu eraldamiseks ja kogumiseks möeldud vahendid, siis palun ühendage need ja kasutage neid nõuetekohaselt. Selliste seadmete kasutamine võib vähendada tolmust tulenevaid ohtusid.
5.4 Elektritööriistade kasutamine ja hooldamine
- Ärge oodake sellelt tööriistalt enamat kui see on võimeline. Kasutage eesolevaks ülesandeks sobivat elektritööriista. Tööriistad tagavad parema tulemuse ja suurema ohutuse, kui neid kasutatakse otstarbekohaselt.
- Ärge kasutage seda elektritööriista, kui selle lüliti ei saa seda sisse ja välja lülitada. Törkuva lülitiga elektritööriist on ohtlik ja tuleb lasta remontida.
POWDPG7560 ET
- Ühendage pistik toiteallikast lahti enne tööriista seadistamist, tarvikute vahetamist ja hoiule panemist. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.
- Hoidke elektritööriistu, mida ei kasutata, lastele kättesaamatus kohas ning ärge andke neid kasutada inimestele, kes ei ole nendega tuttavad ega ole lugenud käesolevat juhendit. Elektritööriistad võivad piisava väljaõppeta kasutajate käes olla ohtlikud.
- Hooldamine. Veenduge, et ükski liikuv osa ei ole nihkes ega kinni kiilunud, et midagi ei ole purunenud või mõjuta muul viisil tööriista kasutamist. Vigastuste ilmnemisel tuleb toitekaabel asendada. Paljude önnetuste põhjus on kehvasti hooldatud elektritööriistad.
- Hoidke lõiketööriistu teravate ja puhastena. Korralikult hooldatud teravate servadega lõiketööriistad kiiluvad harvem ja on kergemini juhitavad.
- Kasutage elektritööriista, lisatarvikuid, lõiketööriistu jm vastavalt nendele juhistele ja konkreetse tööriista otstarbele, arvestades seejuures töötingimuste ja eesoleva ülesandega. Elektritööriista kasutamine eesmärkidel, milleks see ei ole möeldud, võib viia ohtlike olukordadeni.
5.5 Teenindus
- Seda elektritööriista võib hooldada ainult kvalifitseeritud spetsialist, kasutades standardvaruosi. See kindlustab seadme vastavuse ohutusnõuetele.
6 MURUNIIDUKITE LISAOHUTUSJUHISED
- Lapsed ei tohi seda masinat kasutada. Lapsi tuleb valvata, et nad ei mängiks masinaga. Lapsed ei tohi seda masinat puhastada ega hooldada.
- Seda masinat tohivad kasutada puudulike füüsiliste, sensoorsete või vaimsete võimetega isikud või eelnevate kogemuste ja teadmisteta isikud, kui neid jälgitakse ja juhendatakse seadme ohutu kasutamise osas ning kui nad mõistavad sellega seotud ohtusid.
- Tutvuge selle masina juhistega ja nõuetekohase kasutamisega.
- Årge kandke masina kasutamise ajal laiu ega rippuvate nööride või vöödega riideid.
- Vahetage kulunud või kahjustatud masinaosad välja.
- Olge eriti ettevaatlik, kui pöörate muruniidukit ümber või tömbate seda enda poole.
- Ärge käivitage mootorit, kui masinale ei ole paigaldatud murukotti.
- Pidage meeles, et kui masinal on mitu lõiketera, siis võib ühe lõiketera liikumine panna pöörlema ka masina teised lõiketerad.
- Masinat reguleerides olge ettevaatlik, et sõrmed ei jääks kinni liikuvate lõiketerade ja masina liikumatute osade vahele.
- Laske mootoril enne masina hoiustamist maha jahtuda.
- Lõiketera hooldamisel pöörake tähelepanu asjaolule, et terad võivad pöörelda ka siis, kui toide on välja lülitatud.
- Ohutuse tagamiseks vahetage kulunud või kahjustatud masinaosad välja. Kasutage ainult originaalvaruosi ja -tarvikuid.
- Seda masinat on soovitatav kasutada maksimaalselt 30 mA katkestusvooluga jääkvooluseadmega.
- Ärge laske seda masinat kasutada lastel ega neid juhiseid mittelugenud täiskasvanutel. Masina kasutaja vanus võib olla reguleeritud kohalike õigusaktidega.
- Ärge niitke, kui lähedal on inimesi, eriti lapsi, või lemmikloomi.
- Masina käitaja või kasutaja vastutab teiste inimeste või nende varaga seotud õnnetuste või ohtuseadmise eest.
- Ärge kasutage muruniidukit paljajalu ega lahtiste sandaalidega; kandke alati pakse jalatseid ja pikki pükse.
- Kontrollige põhjalikult ala, kus soovite muruniidukit kasutada, ja eemaldage sealt kõik kivid, puuoksad, juhtmed, luud ja muud võõresemed.
- Enne kasutamist kontrollige masin üle, et tuvastada terade, terapoltide või lõikeseadise võimalikku kulumist või kahjustusi.
POWDPG7560 ET
- Vahetage kulunud või kahjustatud terad ja poldid välja komplektidena, et säilitada masina tasakaalu.
- Niitke ainult päevavalguses või hea tehisvalguse olemasolul.
- Võimaluse korral vältige muruniiduki kasutamist märial murul.
- Niitmise ajal kõndige: ärge kunagi jookske.
- Ärge kasutage masinat, kui selle kaitsepiirded või -katted on kahjustatud, ega ilma ohutusseadisteta nagu deflektorid ja/või murukogurid.
■ Kalletel niitmine võib olla ohtlik:
- Ärge nijitke väga järskudel nõlvadel.
– Hoidke nõlvadel või märial murul alati kindlat jalgealust.
– Niitke risti üle nõlvade – mitte kunagi üles ja alla.
– Nõlvadel suunda muutes olge alati äärmiselt ettevaatlik.
- Olge tagasi astudes või muruniidukit enda poole tömmates alati äärmiselt ettevaatlik.
- Ärge kunagi niitke muruniidukit enda poole tömmates.
- Seisake lõiketerad, kui muruniidukit on vaja kallutada muruga mittekaetud pindade läbimiseks ning kui transpordite muruniidukit niidetavale alale ja sealt ära.
- Ärge kallutage masinat mootori käivitamise või sisselülitamise ajal, välja arvatud juhul, kui peate masinat käivitama kõrges murus. Sel juhul kallutage masinat nii vähe kui võimalik ja ainult seda masinaosa, mis jääb teist kaugele. Alati enne masina maapinnale langetamist veenduge, et teje mõlemad käed on kasutamisasendis.
■ Lülitage muruniiduk sisse juhiste järgi, hoides jalqu teradest võimalikult kaugel.
- Ärge pange käsi ega jalqu pöörlevate masinaosade lähedale ega alla.
■ Hoidke alati eemal väliaviskeavast.
- Ärge kunagi töstke ega kandke töötavat muruniidukit.
■ Veenduge, et köik liikuvad osad on täielikult seiskunud:
- enne muruniiduki iuurest lahkumist:
- enne väliaviskekanalist ummistuste eemaldamist:
– enne niiduki kontrollimist, puhastamist või selle kallal töötamist:
- pärast võõresemega kokkupõrkumist. Enne muruniiduki taaskäivitamist ja kasutamist kontrollige seda kahjustuste tuvastamiseks ja teostage vajalikud remonditööd.
- Kui muruniiduk hakkab ebanormaalselt vibreerima, siis kontrollige seda viivitamatult:
- kontrollige, kas masina liikumine võib olla tõkestatud:
- remontige kahjustatud masinaosi:
- kontrollige, kas köik mutrid, poldid ja kruvid on korralikult kinni.
- Muruniiduki ohutu töökorra tagamiseks hoidke kõiki mutreid, polte ja kruvisid korralikult kinni.
- Kontrollige sageli murukogurit, et tuvastada selle liigset kulumist või seisukorra halvenemist
- Ohutuse tagamiseks vahetage kulunud või kahiustatud masinaosad välia.
7 AKUDE JA AKULAADURITE LISAOHUTUSJUHISED
Kasutage ainult sellele seadmele ettenähtud akusid ja akulaadureid.
7.1 Akud
- Ärge üritage akut mitte kunagi mistahes põhiusel avada.
- Ärge hoidke akusid kohtades, kus temperatuur võib ületada 40 °C.
■ Laadige neid ainult kohtades, kus keskkonna temperatuur on vahemikus 4 °C kuni 40 °C.
- Hoidke akusid jahedas ja kuivas kohas (5...20 °C). Ärge hoiustage akusid laadimata olekus.
POWDPG7560 ET
- Liitium-ioonakude puhul tuleb kasuks neid regulaarselt (vähemalt 4 korda aastas) tühjaks lasta ja uuesti täis laadida. Ideaalne laadimistase liitium-ioonakude pikaajaliseks hojustamiseks on 40%.
- Akudest vabanedes järgige jaotises „Keskkonnakaitse“ toodud juhiseid.
- Ärge tekitage lühiseid. Kui positiivse (+) ja negatiivse (-) klemmi vahel tekib otse või metallesemetega juhusliku kokkupuute tulemusena ühendus, siis aku lühistub ning sellest liigub läbi intensiivne vool, mille tulemusena koguneb kuumus, mis võib põhjustada korpuse purunemist või tulekahju.
- Ärge kuumutage. Kui akusid kuumutatakse üle 100 °C, võivad tihendid ja isolatsioon ning muud polümeersed komponendid saada kahjustada, põhjustades elektrolüüdi lekkimist ja sisemist lühist, mille tulemusena koguneb kuumus, mis võib põhjustada korpuse purunemist või tulekahju. Ärge visake akusid tulle, sest need võivad plahvatada ja/või põhiustada intensijvset põlemist.
- Äärmuslikes oludes võib aku hakata lekkima. Kui märkate aku peal vedelikku, siis toimige järgmiselt:
– Pühkige vedelik riidelapiga ettevaatlikult ära. Vältige kokkupuudet nahaga.
– Nahale või silma sattumise korral toimige järgmiselt:
√ Loputage viivitamatult veega. Neutraliseerige örnatoimelise happega nagu sidrunimahl või äädikas.
√ Silma sattumise korral loputage vähemalt 10 minutit rohke puhta veega. Pöörduge arsti poole.
Tuleoht! Vältige seadmest eemaldatud aku kontaktide lühistamist. Ärge põletage akut.
7.2 Akulaadurid
- Ärge kunagi üritage laadida mittelaetavaid patareisid.
■ Laske defektsed iuhtmed viivitamatult välia vahetada.
■ Vältige veeqa kokkupuutumist. - Ärge avage akulaadurit.
- Ärge sisestage laadurisse võõresemeid.
■ Kasutage akulaadurit ainult siseruumides.
8 AKU SISESTAMINE, LAADIMINE JA EEMALDAMINE
8.1 Akulaaduri omadused
Ühendage akulaadur pistikupessa.
■ Pidev roheline ja punane tuli: aku või akulaadur on kahjustatud
Märkus: kui aku ei sobitu korralikult akulaadurisse, siis eemaldage aku ja kontrollige spetsifikatsioonide tabelist, kas aku mudel ühildub selle konkreetse akulaaduriga. Ärge laadige akusid, mis ei sobitu korralikult akulaadurisse.
- Jälgige akulaadurit ja akut laadimise ajal sageli.
- Kui laadimine on lõpetatud, siis ühendage akulaadur pistikupesast lahti ja eemaldage aku.
- Laske akul enne kasutamist täiesti maha jahtuda.
- Hoiustage akulaadurit ja akut siseruumides, lastele kättesaamatus kohas.
MÄRKUS: kui aku on pärast tööriista pikalt kasutamist kuum, siis laske sel enne laadimist toatemperatuurini jahtuda. Sellega pikendate aku kasutusiga.
8.2 Aku sisestamine (joonis 1)
HOIATUS: eemaldage aku (12) ja võti (2) masinast alati, kui paigaldate sellele masinaosi, reguleerite või puhastate masinat või kui seda parasjagu ei kasutata. Aku ja võtme eemaldamisega väldite masina tahtmatut käivitamist, mis võib põhjustada raskeid kehavigastusi.
- Töstke üles akupesa kate (7).
■ Sisestage aku (12) muruniidukisse. - Joondage akul olevad ribid muruniiduki akupesas elevate soontega.
- Suruge aku akupessa, kuni see paika klõpsatab.
■ Langetage akupesa kate.
HOIATUS: enne masina käivitamist veenduge, et akul olev sulgur klöpsatab paika ja aku on täielikult ja turvaliselt muruniiduki akupesas. Aku hooletult sisestamise korral võib see muruniidukist välja kukkuda, põhjustades raskeid kehavigastusi.
8.3 Aku eemaldamine
- Töstke üles akupesa kate.
■ Vajutage ja hoidke all akul olevat sulgurit.
■ Eemaldage aku muruniidukist.
HOIATUS: raskete kehavigastuste vältimiseks eemaldage aku ja võti alati enne tööriista kandmist ja transportimist.
8.4 Akulaengu näidik (joonis 2)
Akul on akulaengu näidik (15), mille nuppu (16) vajutades saate kontrollida akulaengu olekut. Enne tööriista kasutamist vajutage päästikut, et kontrollida, kas aku on korralikult töötamiseks piisavalt laetud.
Need 3 LED-tuld näitavad akulaengu olekut:
- Põlevad 3 LED-i: aku on täis laetud
■ Põlevad 2 LED-i: aku on 60% laetud
■ Põleb 1 LED: aku on peaaegu tühi
9 KOKKUPANEK
9.1 Käepidemete kasutusolekusse tõstmine ja reguleerimine (joonis 3)
9.1.1 Käepidemete töstmine
- Avage alumise käepideme lukustushoovad (5).
- Tõmmake alumist käepidet (8) üles ja tagasi seni, kuni see on käepideme lukustushoobade ja muruniiduki korpuse vahelise piluga ühel joonel.
POWDPG7560 ET
MÄRKUS: kui alumist käepidet on raske liigutada, siis pöörake alumise käepideme lukustushoobasid (5) vastupäeva, et vabastada käepide luksutusest.
- Alumise käepideme paika lukustamiseks sulgege alumise käepideme lukustushoovad.
MÄRKUS: kui alumine käepide (8) on lahti või ei paikne korralikult pilus, siis pöörake alumise käepideme lukustushoobasid päripäeva, et käepide paika lukustada.
- Avage ülemise käepideme lukustushoovad (9).
- Tömmake ülemist käepidet üles ja tagasi (10), tõstes selle kasutusolekusse. Veenduge, et alumine käepide (8) asub ülemise käepideme all paiknevates soontes.
- Ülemise käepideme paika lukustamiseks sulgege ülemise käepideme lukustushoovad.
MÄRKUS: kui ülemine käepide on lahti või alumisest käepidemest eraldatud, siis keerake ülemise käepideme lukustushoobade nupud kinni, pöörates neid päripäeva.
9.1.2 Käepidemete langetamine (Joonis 4)
- Avage ülemise käepideme lukustushoovad (9).
MÄRKUS: kui käepideme lukustushooba on raske avada, siis keerake ülemise käepideme lukustushoobade nupud lahti, pöörates neid vastupäeva.
■ Langetage ülemine käepide (10).
- Avage alumise käepideme lukustushoovad (5).
- Lükake alumist käepidet (8) kummastki küljest väljapoole seni, kuni käepide tuleb pilust välja. Seejärel lükake käepide alla, masina esiossa. Vältige käepidemete vahele juhtmete kinnipigistamist.
9.2 Juhtmeklambri paigaldamine (joonis 5)
■ Kinnitage juhtmeklamber (4) oma kohale.
- Veenduge, et klamber on paigaldatud korralikult.
9.3 Kogumiskoti paigaldamine (masina tagant välja heidetavate lõikmete kogumiseks) (joonis 6)
■ Eemaldage võti ja aku.
- Töstke üles masina taga paiknev väljaviskeava klapp.
- Võtke kinni kogumiskoti käepidemest ja asetage see väljaviskeava klapi alla selliselt, et koti konksud haakuvad muruniiduki korpusel olevatesse piludesse.
- Vabastage masina taga paikneva väljaviskeava klapp.
- Niitma hakkamiseks pange võti ja aku masinasse tagasi.
10 KÄITAMINE
10.1 Muruniiduki käivitamine/seiskamine
- Töstke üles akupesa kate.
- Sisestage aku.
■ Langetage akupesa kate.
■ Sisestage võti (2) lukuauku.
POWDPG7560 ET
- Vajutage ja hoidke all käivitusnuppu (1). Muruniiduki käivitamiseks tömmake liikumishooba (11) käepideme suunas ja vabastage nupp.
- Muruniiduki seiskamiseks vabastage liikumishoob (11).
10.2 Tera kõrguse reguleerimine (joonis 7)
Muruniiduki rattad on tarnimise ajaks seadistatud madalasse niiduasendisse. Enne muruniiduki esimest korda kasutamist seadistage niiduasend teie murule sobivasse körgusesse. Tavaliselt on muru körgus jahedatel kuudel vahemikus 30–40 mm kuni 60 mm ja soojadel kuudel vahemikus 50 mm kuni 30–40 mm.
10.3 Tera körguse muutmiseks:
■ Eemaldage võti ja aku.
- Tera tõstmiseks võtke kinni niidukõrguse reguleerhoovast (6) ja liigutage seda muruniiduki esiosa suunas.
- Tera langetamiseks võtke kinni niidukõrguse reguleerhoovast (6) ja liigutage seda muruniiduki tagaosa suunas.
- Niitma hakkamiseks pange võti (2) ja aku masinasse tagasi.
10.4 Multšimiseks kohandamine ((joonis 8)
HOIATUS: tehke järgmisi tegevusi ainult siis, kui mootor on seiskunud ja lõiketera ei liigu.
- Töstke üles tagumine kate ja eemaldage kogumiskott.
- Lükake multšimiskiil lõikekorpusesse. Lukustage multšimiskiil nupu abil lõikekorpusel olevasse avausse.
■ Laske tagumine kate tagasi alla.
10.4.1 Mis on multšimine
- Multšimise puhul muru kõigepealt lõigatakse, seejärel hekseldatakse peeneks ja lõpuks suunatakse loodusliku väetisena niidetud murule tagasi.
■ Soovitusi multšimisega niitmiseks: - Niitke muru korrapāraselt max 2 cm lühemaks (muru kõrguselt 6 cm kuni kõrguseni 4 cm).
■ Kasutage teravat lõiketera. - Ärge niitke märga muru.
- Seadistage mootor maksimaalsele kiirusele.
- Niitke ainult normaalses töötempos.
- Puhastage korrapäraselt multšimiskiilu, korpuse sisekülge ja lõiketera.
- Hoidke kõiki ohutusseadiseid, õhuavasid ja mootori korpust mustusest ja tolmust võimalikult puhtana. Pühkige muruniidukit puhta riidelapiga või puhastage seda madala survega suruõhupuhuriga.
- Soovitame puhastada masinat alati kohe pärast selle kasutamise lõpetamist.
- Puhastage masinat korrapäraselt niiske riidelapi ja vähese örnatoimelise seebiga. Ärge kasutage puhastusaineid ega lahusteid, sest need võivad korrodeerida masina plastosi. Vältige vee nõrgumist masina sisse.
Ärge kasutage lahusteid nagu bensiin, alkohol, ammoniaagi vesilahus jms. Need võivad kahjustada masina plastosi.
11.2 Tera hooldamine
- Eemaldage korrapäraselt tera küljest rohtu ja mustust.
- Aiahooaja alguses kontrollige hoolikalt tera seisukorda.
- Kui tera on väga nüri, siis teritage seda või vahetage see välja.
- Kui tera on kahjustatud või kulunud, siis vahetage see välja.
Kui tera nihkub paigast, siis asetage kruvikeeraja vastavasse auku ja keerake tera mutrivõtmega korralikult kinni.
Hoiatus! Pidage kinni järgmistest ettevaatusabinõudest:
- Ärge lõigake endale sisse. Hoidke terast kinni vastupidavate kinnaste või riidelapiga.
- Kasutage ainult ettenähtud asendustera.
- Ärge mitte mingil juhul eemaldage tiivikut.
11.3 Tera vahetamine
Ohutuse tagamiseks soovitame lasta tera vahetada volitatud spetsialistil.
Oluline: Kandke töökindaid!
12 TEHNILISED ANDMED
| Tüüp | POWDPG7560 |
| Pinge | 40 V |
| Pöörlemiskiirus | 3300 min ^-1 |
| Niidulaius | 370 mm |
| Kaitseklass | III klass |
| Kaitseaste | IPX1 |
| Kogumiskott | 40 l |
| Niidukõrgus | 30–70 mm |
| Korpuse materjal | Plast |
| Kogumiskoti materjal | Nailon, plastist kate |
| Kõrgusastmeid | 5 |
| Mootori tüüp | Harjadeta |
| Esiratta läbimõõt | 150 mm |
| Tagaratta läbimõõt | 180 mm |
| Tsentraalselt reguleeritava kõrgusega käepide | Jah |
| Pealmine kandesang | Jah |
| Kokkupandav käepide | Jah |
| Tagumine väljavise | Jah |
| Kogumine | Jah |
13 MÜRA
Müraväärtusi möödetakse vastavalt asjakohastele standarditele. (K=3)
| Helirōhu tase LpA | 68 dB(A) |
| Helivōimsuse tase LwA | 90 dB(A) |
aw (vibratsioon)
1,5 m/s²
K = 1,5 ~m / s^2
14 GARANTII
- Sellel tootel on 36-kuuline garantii alates esmaostu kuupäevast.
- See garantii kehtib köigile materjali- ja tootmispuudustele, väljaarvatud: akud, laadijad, tavapärase kulumise käigus kahjustunud komponendid nagu laagrid, harjased, kaablid ja pistikud või tarvikud nagu puurid, puuriterad, saeterad jm, valest kasutamist, önnetustest või seadme modifitseerimisest tulenevad kahjustused, transpordikulud.
- Garantii ei kata ka sobimatust kasutamisest tulenevaid kahjustusi ja/või vigu.
- Tootja ei võta ka vastutust mis tahes vigastuste eest, mis tulenevad tööriista sobimatust kasutamisest.
- Remonttöid võivad läbi viia ainult Powerplusi tööriistade volitatud teeninduskeskused.
■ Soovi korral saate alati lisateavet numbril 00 32 3 292 92 90. - Kõik transpordikulud katab alati klient, kui ei ole teisiti kirjalikult kokku lepitud.
- Seejuures tuleb arvestada, et garantiinõuet ei arvestata, kui seadmele tekkinud kahjustused tulenevad kehvast hooldusest või seadme ülekooramisest.
- Seejuures tuleb arvestada, et garantiinõuet ei arvestata, kui seadmele tekkinud kahjustused tulenevad kehvast hooldusest või seadme ülekoormamisest.
- Garantii rakendumine on välistatud vedelike ja ülemäärase tolmu sattumisel seadmesse, tahtlikul kahjustamisel (meelega või tõsisest hooletusest põhjustatud kahjud), sobimatu kasutuse korral (nt eirates selles käsiraamatus toodud juhiseid), oskamatu koostamise korral, pikselöögi või vale võrgupinge korral. Ülaltoodud nimekiri ei ole täielik.
- Garantiinõude rahuldamine ei pikenda kunagi garantiiperioodi ning seadme asendamisel ei alga garantiiaja arvestus uuesti.
- Garantiiremondi raames asendatavad seadmed ja osad kuuluvad ettevõttele Varo NV.
- Tootja jätab endale öiguse keelduda garantiinõude menetlemisest, kui ostu ei ole võimalik töendada või on selge, et toodet ei ole nõuetekohaselt hooldatud (õhuavad on puhastamata, süsinikharjased regulaarselt vahetamata jne).
■ Hoidke ostutšekk alles ostukuupäeva töendamiseks. - Seade tuleb tagastada edasimüüjale komplektse ja mõistlikult puhtana (selle olemasolul algses plastikkohvris) koos ostu tõendava dokumendiga.
- Seda tööriista tuleb optimaalse töökorra tagamiseks laadida vähemalt üks kord kuus.
15 KESKKOND
Kui teie seade vajab pikaajalise kasutamise järel asendamist, siis ärge visake seda olmejäätmete hulka, vaid utiliseerige keskkonnale ohutul viisil.
Elektriliste seadmete jääke ei tohi kunagi visata olmeprügi hulka. Palun toimetage seade võimalusel ümbertöötlejale. Küsige ümbertöötlemise osas nõu kohalikelt võimudelt või edasimüüjalt.
16 VASTAVUSDEKLARATSIOON
VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, kinnitab käesolevaga, et
Toode: Muruniiduk
vastab Euroopa harmoniseeritud standarditel põhinevate Euroopa direktiivide põhinõuetele ja muudele asjakohastele sätetele. Selle toote volitamatu modifitseerimine muudab selle deklaratsiooni kehtetuks.
Euroopa direktiivid (sealhulgas vajaduse korral direktiivide muudatused kuni allkirjastamise kuupäevani):
2011/65/EU
2014/30/EG
2006/42/EG
2000/14/EG
Lisa V
LwA
88 dB(A) / 90 dB(A)
Euroopa ühtlustatud standardid (sealhulgas vajaduse korral standardite muudatused kuni allkirjastamise kuupäevani):
EN60335-1:2012
EN60335-2-77: 2010
EN55014-1: 2006
EN55014-2: 2015
Tehnilise dokumentatsiooni haldaja: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Allakirjutanu tegutseb ettevõtte tegevdirektori nimel,
Philippe Vankerkhove
Regulatoorsed küsimused – vastavushaldur
Kuupäev: 06/04/2017
