Typ produktu	Kosiarka akumulatorowa
Marka	PowerPlus
Model	POWDPG7560
Zasilanie	Bateria litowo-jonowa 40 V (bateria i ładowarka nie są dołączone)
Typ silnika	Bezszczotkowy
Szerokość koszenia	370 mm
Wysokość koszenia	30 - 70 mm, regulowana w 5 pozycjach
Pojemność kosza na trawę	40 litrów
Funkcja mulczowania	Tak, z zaślepką do mulczowania w zestawie
Prędkość obrotowa ostrza	3300 min⁻¹
Materiał obudowy	Plastik
Materiał pojemnika na trawę	Nylon z plastikową pokrywą
Średnica kół przednich	150 mm
Średnica kół tylnych	180 mm
Regulowany uchwyt	Tak, regulowana wysokość, składana
Poziom ciśnienia akustycznego (LpA)	68 dB(A)
Poziom mocy akustycznej (LwA)	90 dB(A)
Wibracje (aw)	1,5 m/s² (niepewność K=1,5 m/s²)
Klasa ochronności	III (zasilanie niskonapięciowe)
Stopień ochrony IP	IPX1 (chroniony przed pionowym opadaniem wody)
Gwarancja	36 miesięcy

Często zadawane pytania - POWDPG7560 PowerPlus

Jak uruchomić kosiarkę PowerPlus POWDPG7560?

Włóż naładowaną baterię i kluczyk bezpieczeństwa. Naciśnij i przytrzymaj przycisk rozruchu, a następnie pociągnij dźwignię w kierunku kierownicy. Zwolnij przycisk rozruchu, aby kosiarka zaczęła pracować. Aby zatrzymać, zwolnij dźwignię.

Jak ustawić wysokość koszenia?

Wyjmij kluczyk i baterię. Chwyć dźwignię regulacji wysokości na obudowie. Przesuń ją do przodu, aby zwiększyć wysokość, do tyłu, aby zmniejszyć. Dostępnych jest 5 pozycji od 30 do 70 mm.

Czy mogę korzystać z funkcji mulczowania?

Tak. Zdejmij kosz na trawę, a następnie włóż dostarczoną zaślepkę do mulczowania w tylny otwór, aż się zablokuje. Opuść pokrywę. Mulczowanie drobno rozdrabnia trawę i pozostawia ją jako naturalny nawóz.

Jak ładować baterię?

Używaj wyłącznie odpowiedniej ładowarki (nie dołączonej). Podłącz ładowarkę do gniazdka sieciowego. Włóż baterię. Mrugająca czerwona dioda oznacza ładowanie, stałe zielone światło oznacza, że bateria jest naładowana. Ładuj tylko w temperaturze otoczenia od 4°C do 40°C.

Jakie są podstawowe środki ostrożności?

Zawsze noś zamknięte buty i spodnie. Trzymaj dzieci i zwierzęta z dala. Nie koś na stromych zboczach. Poczekaj na całkowite zatrzymanie ostrza przed czyszczeniem lub transportem. Wyjmij kluczyk i baterię przed jakimikolwiek regulacjami.

Jak czyścić kosiarkę?

Po każdym użyciu wyczyść obudowę, ostrze i kosz wilgotną szmatką i łagodnym mydłem. Nigdy nie używaj rozpuszczalników. Upewnij się, że woda nie przedostaje się do silnika. Przedmuchaj kurz z otworów wentylacyjnych sprężonym powietrzem o niskim ciśnieniu.

Kiedy i jak wymienić ostrze?

Regularnie sprawdzaj stan ostrza. Jeśli jest tępe lub uszkodzone, wymień je na oryginalne ostrze. Noś odporne rękawice. Aby wymienić, odkręć centralną śrubę, wyjmij stare ostrze, a następnie zamontuj nowe, zachowując kierunek obrotów. Dokręć mocno.

Jak przechowywać kosiarkę?

Wyjmij baterię i kluczyk. Dokładnie wyczyść kosiarkę. Złóż kierownicę, poluzowując pokrętła blokujące. Przechowuj w suchym i mroźnym miejscu. Baterię należy przechowywać przy około 40% naładowaniu, w chłodnym miejscu (5-20°C).

Co zrobić, jeśli kosiarka wibruje nienormalnie?

Natychmiast zatrzymaj kosiarkę i wyjmij baterię. Sprawdź ostrze: może być niewyważone, uszkodzone lub źle zamocowane. Sprawdź również, czy pod obudową nie ma przeszkód. Jeśli wibracje utrzymują się po korekcie, skontaktuj się z autoryzowanym serwisem.

Jaka jest gwarancja na ten produkt?

Kosiarka PowerPlus POWDPG7560 objęta jest 36-miesięczną gwarancją od daty zakupu przez pierwszego użytkownika. Obejmuje wady materiałowe i produkcyjne, ale nie normalne zużycie, baterie, ładowarki ani uszkodzenia spowodowane niewłaściwym użytkowaniem. Zachowaj paragon.

INSTRUKCJA OBSŁUGI POWDPG7560 PowerPlus

1 ZASTOSOWANIE....3
2 OPIS (RYS. A)....3
3 SPIS CZEŚCI....3
4 OZNACZENIA 3
5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI....5
5.1 Miejsce użytkowania....5
5.2 Bezpieczeństwo elektryczne 5
5.3 Bezpieczeństwo osobiste....5
5.4 Użytkowanie i konserwacja elektronarzędzi....6
5.5 Serwis....6
6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE KOSIAREK DO TRAWY 6
7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK ......8
7.1 Akumulatory....8
7.2 Ładowarki....9
8 LADOWANIE ORAZ WKŁADANIE LUB WYJMOWANIE AKUMULATORA....9
8.1 Wskazania ładowarki 9
8.2 Wkładanie akumulatora (rys. 1)....9
8.3 Wyjmowanie pakietu akumulatora....10
8.4 Wskaźnik pojemności akumulatora (rys.2)....10
9 MONTAŻ....10
9.1 Składanie i regulacja uchwytu (rys. 3)....10
9.1.1 Podnoszenie uchwytu 10
9.1.2 Obniżanie uchwytu: (rys. 4)....11
9.2 Instalowanie klamry mocowania przewodu (rys. 5)....11
9.3 Instalowanie wychwytywacza trawy (do pracy z workiem z tyłu) (rys. 6) ...... 11
10 OBSŁUGA URZĄDZENIA .... 11
10.1 Włączanie/wyłączanie kosiarki....11

POWERPLUS HIGH QUALITY TOOLS

POWDPG7560 PL

10.2 Ustawianie wysokości ostrza (rys. 7)....11
10.3 Regulacja wysokości ostrza:....11
10.4 Rekonfiguracja na kosiarkę mielącą: 12
10.4.1 Mielenie 12
11 CZYSZCZENIE I KONSERWACJA 12
11.1 Czyszczenie....12
11.2 Konserwacja ostrza 12
11.3 Wymiana ostrza.... 13
12 PARAMETRY TECHNICZNE....13
13 HALAS....13
14 GWARANCJA 13
15 ENVIRONMENT 14
16 DEKLARACJA ZGODNOŚCI 15

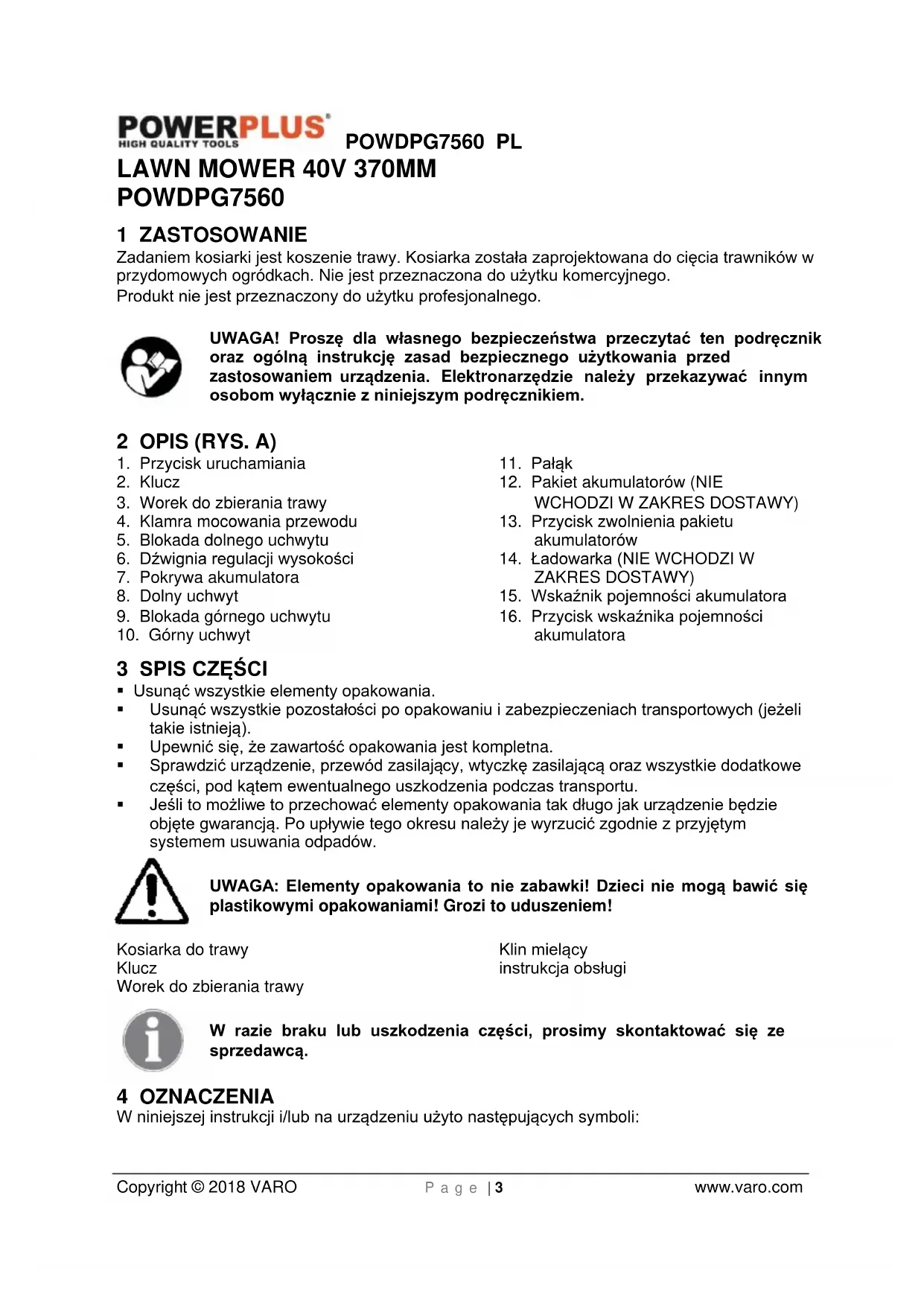

LAWN MOWER 40V 370MM

POWDPG7560

1 ZASTOSOWANIE

Zadaniem kosiarki jest koszenie trawy. Kosiarka została zaprojektowana do cięcia trawników w przydomowych ogródkach. Nie jest przeznaczona do użytku komercyjnego.

Produkt nie jest przeznaczony do użytku profesjonalnego.

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 OPIS (RYS. A)

1. Przycisk uruchamiania
2. Klucz
3. Worek do zbierania trawy
4. Klamra mocowania przewodu
5. Blokada dolnego uchwytu
6. Dźwignia regulacji wysokości
7. Pokrywa akumulatora
8. Dolny uchwyt
9. Blokada górnego uchwytu

10. Górny uchwyt

11. Pałak

12. Pakiet akumulatorów (NIE WCHODZI W ZAKRES DOSTAWY)
13. Przycisk zwolnienia pakietu akumulatorów
14. Ładowarka (NIE WCHODZI W ZAKRES DOSTAWY)
15. Wskaźnik pojemności akumulatora
16. Przycisk wskaźnika pojemności akumulatora

3 SPIS CZEŚCI

• Usunąć wszystkie elementy opakowania.
• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
  ■ Upewnić się, że zawartość opakowania jest kompletna.
• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!

Kosiarka do trawy

Klucz

Worek do zbierania trawy

Klin mielący

instrukcja obsługi

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

4 OZNACZENIA

W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

	Oznacza ryzyko obrażeń osób lub uszkodzenia narzędzia.		Uważnie przeczytać instrukcje.
	Nie wpuszczać osób postronnych w rejon pracy urządzenia		Ostrzeżenie! Uważać na przedmioty wyrzucane w powietrze
	Dłonie i stopy należy trzymać z dala od ostrych części.		Przed regulacją, czyszczeniem i pozostawieniem produktu bez nadzoru na jakikolwiek czas wyłączyć go i wyjąć klucz odcinający.
	Wskazuje na zagrożenie porażeniem elektrycznym.		Nigdy nie wolno pracować urządzeniem w deszczu lub w warunkach, kiedy jest wilgotno albo mokro. Wilgoć oznacza zagrożenie porażeniem prądem elektrycznym.
	Przed dotknięciem elementów urządzenia należy poczekać na ich całkowite zatrzymanie się. Noże obracają się przez pewien czas po wyłączeniu urządzenia; obracający się noż może spowodować obrażenia.		Używać gogli ochronnych.
	Klasa II – urządzenie jest podwójnie izolowane; dlatego przewód uziemiający nie jest konieczny. (tylko dla ładowarki)		Spełnia niezbędne wymogi określone w dyrektywach europejskich.
	Nosić rękawice ochronne		Używać obuwia ochronnego.
	Nie wolno wystawiać ładowarki i pakietu akumulatorów na działanie wody.		Nie wolno palić pakietu akumulatorów lub ładowarki
	Temperatura otoczenia maks. 40°C (tylko akumulator)		Używać akumulatora i ładowarki tylko w pomieszczeniach zamkniętych.

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Proszę przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

• Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określoneu na tabliczce znamionowej.
  Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.
• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
• Nie wykorzystywać kabla zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać kabla do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane kable zwiększają ryzyko porażenia elektrycznego.
  Podczas pracy na zewnątrz należy zastosować odpowiedni kabel przedłużający, przeznaczony do użytku na wolnym powietrzu. Zastosowanie kabla przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
- Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0 (wyłącz.). Przenoszenie urządzenia z palcem na

wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.

• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
• Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjiach.
  Należy odpowiednio się ubierać: nie nosić lużnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

- Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciażeniu, na jakie zostało zaprojektowane.

- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzedzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszaja ryzyko niezamierzonego uruchomienia elektronarzedzia.

- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

- Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

- Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszaia prawdopodobieństwo zakleszczenia.

- Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacie.

5.5 Serwis

- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE KOSIAREK DO TRAWY

- Urządzenie nie może być używane przez dzieci. Dzieci powinny znajdować się pod nadzorem, aby zagwarantować, że nie będą bawić się urządzeniem. Dzieci nie mogą wykonywać czyszczenia i konserwacji.

- Urządzenie może być używane przez osoby o zredukowanych możliwościach fizycznych, sensorycznych lub mentalnych albo nie podsiadające wiedzy i doświadczenia pod

POWDPG7560 PL

warunkiem że odbywa się to pod nadzorem lub po przeszkoleniu w zakresie bezpiecznego użytkowania urządzeń i zrozumienia związanych z tym zagrożeń.

• Zapoznać się z instrukcją i odpowiednim sposobem używania urządzenia.
• Unikać noszenia luźnej odzieży lub odzieży ze zwisającymi sznurkami lub paskami.
• Części zużyte lub uszkodzone należy wymienić na nowe.
• Należy szczególnie uważać podczas obracania kosiarki lub ciągnięcia jej do siebie.
• Nie wolno uruchamiać silnika, kiedy nie jest założony worek na trawę.

- Mieć świadomość, że w przypadku urządzeń o szeregu ostrzy tnących przesunięcie średnicy cięcia może prowadzić do obrotów innych ostrzy.

- Podczas regulacji urządzenia upewnić się, że żadne palce nie zostały uwięzione między ruchomymi nożami tnącymi a stałymi częściami urządzenia.

- Przed przechowaniem urządzenia poczekać na ochłodzenie silnika.

- Podczas serwisowania noża tnącego należy mieć na uwadze, że nawet przy wyłączonym zasilaniu może nadal dojść do obrotu noży.

- Ze względów bezpieczeństwa części zużyte lub uszkodzone należy wymienić na nowe. Stosować jedynie oryginalne części zamienne i akcesoria.

- Urządzenie powinno być zabezpieczone podczas pracy bezpiecznikiem różnicowo-prądowym (RCD) o prądzie wyzwalającym nie przekraczającym 30 mA.

- Nigdy nie wolno zezwalać dzieciom lub osobom nie znającymi niniejszej instrukcji na obsługę kosiarki. Wiek obsługującego może być ograniczony według lokalnych przepisów.

- Nigdy nie wolno kosić, kiedy w pobliżu znajdują się ludzie, szczególnie dzieci i zwierzęta domowe.

- Operator lub użytkownik odpowiada za wypadki lub zagrożenia dotyczące innych osób lub ich mienia.

- Nie wolno obsługiwać kosiarki mając bose stopy lub założone sandały, zawsze należy nosić odpowiednie obuwie i długie spodnie.

- Dokładnie sprawdzić obszar, w którym będzie używana kosiarka i usunąć wszystkie kamienie, patyki, kable, kości oraz inne ciała obce.

- Przed użyciem należy zawsze sprawdzić wzrokowo, czy noże, śruby noży i zespół tnący nie są zużyte lub uszkodzone.

- Zużyte lub uszkodzone ostrza i śruby wymienić w kompletach celem zachowania wyważenia.

■ Wolno kosić jedynie w świetle dziennym lub przy dobrym sztucznym oświetleniu.

- Tam gdzie to możliwe, unikać pracy kosiarką na mokrej trawie.

■ Zawsze chodzić, a nie biegać.

- Nigdy nie wolno pracować urządzeniem z wadliwymi zabezpieczeniami lub osłonami albo bez urządzeń zabezpieczających, np. zamontowanych na miejscu deflektorów i /lub wychwytywaczy trawy.

- Koszenie na pochyłościach może być niebezpieczne:

-Nie wolno kosić na pochyłościach o dużym nachyleniu.

–Na pochyłościach i mokrej trawie należy zawsze być pewnym swojego obuwia.

–Kosić zawsze wzdłuż nachylenia – nigdy do góry i do dołu.

–Zachować szczególną ostrożność podczas zmiany kierunku na pochyłościach.

–Zachować wyjątkową ostrożność podczas cofania się lub ciągnięcia kosiarki do siebie.

-Nie wolno nigdy kosić ciągnąc kosiarkę do siebie.

- Jeżeli kosiarka ma zostać przechylona podczas pokonywania powierzchni innych niż trawa lub podczas przenoszenia kosiarki do i z obszaru, który ma być koszony należy zatrzymać ostrza.

- Nie wolno pochylac urządzenia podczas uruchamiania lub włączania silnika, za wyjątkiem sytuacji kiedy urządzenie jest uruchamiane w wysokiej trawie. W takim przypadku nie wolno pochylac go bardziej niż jest to absolutnie konieczne i pochylac należy tylko część, która znajduje się z dala operatora. Przed ponownym postawieniem urządzenia na ziemi należy zawsze zapewnić, że obie ręce znajdują się na pozycji do obsługi.

POWDPG7560 PL

Włączać kosiarkę zgodnie z instrukcją i ze stopami odpowiednio oddalonymi od noży.
- Nie wolno klaść rąk ani stóp w pobliżu lub pod częściami obrotowymi.
- Przez cały czas należy stać z dala od otworów wylotowych.
- Nigdy nie wolno podnosić lub transportować kosiarki z pracującym silnikiem.
- Upewnić się, że wszystkie części ruchome zatrzymały się całkowicie:

– zawsze przy pozostawianiu kosiarki;

–przed usunięciem blokad lub odblokowaniem kanału wyrzutowego;

–przed sprawdzeniem, czyszczeniem lub pracą z kosiarką;

–po uderzeniu w ciało obce. Poszukać uszkodzeń kosiarki i wykonać niezbędne naprawy przed ponownym uruchomieniem i obsługą kosiarki.

- Jeżeli kosiarka zacznie nietypowo drgać, konieczna jest jej natychmiastowa kontrola:

– sprawdzić, czy nie ma zakłóceń;

–wykonać konieczne naprawy uszkodzonych części;

-upewnić się, że wszystkie nakrętki śruby i wkręty są dokręcone.

• Wszystkie nakrętki, śruby i wkręty powinny być dokręcone, aby mieć pewność, że kosiarka nadaje się do bezpiecznej pracy.
• Okresowo sprawdzać wychwytywacz trawy pod kątem zużycia lub degradacji.
• Ze względów bezpieczeństwa części zużyte lub uszkodzone należy wymienić na nowe.

7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK

Stosować jedynie akumulatory i ładowarki przeznaczone dla tego narzędzia.

7.1 Akumulatory

• Nie wolno nigdy próbować z jakiegokolwiek powodu otwierać akumulatorów.
• Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40°C.
• Ładować tylko przy temperaturach otoczenia od 4°C do 40°C.
• Akumulatory należy przechowywać w chłodnym i suchym miejscu (od 5°C do 20°C). Nie wolno przechowywać akumulatorów w stanie rozładowanym.
• "Akumulatory litowo-jonowe dobrze jest regularnie rozładowywać i ładować ponownie (co najmniej 4 razy w roku).
• Idealnym poziomem naładowania akumulatora litowo-jonowego jest 40% pojemności.
• "Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.
• Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.
• Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100°C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.
• W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postępować jak niżej:
  –Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skórą.
  –W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami:

√ Natychmiast przepłukać wodą. Zneutralizować za pomocą delikatnego kwasu, takiego jak sok z cytryn lub ocet.

√

W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Skonsultować się z lekarzem.

Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.

7.2 Ładowarki

• Nie wolno nigdy próbować ładować baterii jednorazowego użytku.
• Uszkodzone przewody należy natychmiast wymienić.
• Nie wolno wystawiać na działanie wody.
• Nie wolno otwierać ładowarki.
• Nie wolno sondować ładowarki.
• Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.

8 ŁADOWANIE ORAZ WKŁADANIE LUB WYJMOWANIE AKUMULATORA

8.1 Wskazania ładowarki

Podłączyć ładowarkę do gniazdka sieciowego

• Świeci stale na zielono: gotowa do ładowania
• Świeci na czerwono: ładowanie.
• Świeci stale na zielono: naładowany
• Świeci stale na zielono i czerwono: uszkodzone akumulator lub ładowarka

Uwaga: jeżeli akumulator nie pasuje prawidłowo należy go odłączyć i sprawdzić czy pakiet akumulatora jest prawidłowy dla danego modelu ładowarki, jak pokazano na karcie charakterystyk. Nie wolno ładować żadnego innego pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.

1. Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów
2. Po zakończeniu ładowania odłączyć zasilacz od gniazdka i odłączyć go od pakietu akumulatora.
3. Przed użyciem poczekać na całkowite wystygnięcie pakietu akumulatora.
4. Ładowarkę i pakiet akumulatora przechowywać w pomieszczeniu, poza zasięgiem dzieci.

UWAGA: Jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.

8.2 Wkładanie akumulatora (rys. 1)

OSTRZEŻENIE Zawsze należy wyciągnąć z urządzenia pakiet akumulatora (12) i klucz (2) w przypadku montażu części, wykonywania regulacji, czyszczenia lub kiedy nie jest ono używane. Usunięcie pakietu akumulatora i klucza zapobiegnie przypadkowemu uruchomieniu, które może spowodować poważne obrażenia osób.

• Podnieść pokrywę akumulatora (7).

• Umieścić pakiet akumulatora (12) w kosiarce.
  Wyrównać żebra pakietu akumulatora z rowkami w gnieździe akumulatora kosiarki.

• Wciskać do przedziału akumulatora, aż akumulator kliknie na miejscu.

• Opuścić pokrywę akumulatora.

OSTRZEŻENIE Przed rozpoczęciem pracy, upewnić się, że zapadka na górze pakietu akumulatora zaskoczyła na miejscu i że pakiet akumulatora prawidłowo i pewnie jest osadzony w gnieździe akumulatora kosiarki. Nieprawidłowe osadzenie pakietu akumulatora może spowodować jego wypadnięcie, powodując poważne obrażenia u osób.

8.3 Wyjmowanie pakietu akumulatora

• Podnieść pokrywę akumulatora.
• Nacisnąć i przytrzymać przycisk zapadki akumulatora na górze pakietu akumulatora.
• Wyjąć pakiet akumulatora z kosiarki.

OSTRZEŻENIE Aby uniknąć poważnych obrażeń osób zawsze należy wyjąć pakiet akumulatora i klucz podczas transportowania urządzenia.

8.4 Wskaznik pojemności akumulatora (rys.2)

Wskaźniki pojemności akumulatora (15) znajdują się na pakiecie akumulatora, można sprawdzać stan pojemności akumulatora po naciśnięciu przycisku (16). Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy.

Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora:

■ 3 diody podświetlone: akumulator całkowicie naładowany
■ 2 diody podświetlone: akumulator naładowany w 60%
■ 1 dioda podświetlona: akumulator prawie rozładowany

9 MONTAŻ

9.1 Składanie i regulacja uchwytu (rys. 3)

9.1.1 Podnoszenie uchwytu

• Otworzyć blokady (5) dolnego uchwytu.
• Pociągnąć do góry i odchylić dolny uchwyt (8) do wyrównania ze szczeliną między blokadą uchwytu a obudową kosiarki.

UWAGA: Jeżeli trudno przesunąć dolny uchwyt, obrócić blokady (5) dolnego uchwytu w lewo, celem zwolnienia uchwytu.

W celu zabezpieczenia dolnego uchwytu na miejscu zamknąć blokady dolnego uchwytu.

UWAGA: Jeżeli dolny uchwyt (8) jest luźny lub nie jest osadzony całkowicie w szczelinie, obrócić blokady dolnego uchwytu w prawo, celem przymocowania uchwytu.

• Otworzyć blokady (9) górnego uchwytu.
• Pociągnąć do góry i odchylić górny uchwyt (10) celem podniesienia do położenia pracy. Upewnić się, że dolny uchwyt (8) jest osadzony w rowkach na spodzie górnego uchwytu.
  W celu zabezpieczenia górnego uchwytu na miejscu zamknąć blokady górnego uchwytu.

UWAGA: Jeżeli górny uchwyt jest luźny lub oddzielony od dolnego uchwytu, dokręcić pokrętła na blokadach górnego uchwytu obracając je w prawo.

9.1.2 Obniżanie uchwytu: (rys. 4)

- Otworzyć blokady (9) górnego uchwytu.

UWAGA: Jeżeli blokadę uchwytu trudno otworzyć, poluzować pokrętła na blokadach górnego uchwytu obracając je w lewo.

■ Opuścić górny uchwyt (10).
- Otworzyć blokadę (5) dolnego uchwytu.
- Popychać na zewnątrz każdą stronę dolnego uchwytu (8), aż nie wyjdzie ze szczeliny. Następnie złożyć uchwyt z przodu urządzenia. Unikać ściśnięcia lub uchwycenia jakichkolwiek kabli.

9.2 Instalowanie klamry mocowania przewodu (rys. 5)

• W celu utwierdzenia klamry mocowania przewodu (4) na miejscu.
• Upewnić się, że klamra jest poprawnie zamontowana.

9.3 Instalowanie wychwytywacza trawy (do pracy z workiem z tyłu) (rys. 6)

■ Wyciągnąć klucz i pakiet akumulatora.
- Podnieść tylne drzwi rozładunku.
- Podnieść wychwytywacz trawy za uchwyt i umieścić pod tylnymi drzwiami rozładunku, tak aby zaczepy na wychwytywaczu trawy zostały osadzone w szczelinach obudowy kosiarki.
- Zwolnić tylne drzwi rozładunku.
- Ponownie zamontować klucz i pakiet akumulatora w momencie gotowości do koszenia.

10 OBSŁUGA URZĄDZENIA

10.1 Włączanie/wyłączanie kosiarki

• Podnieść pokrywę akumulatora.
  ■ Zamontować pakiet akumulatora.
• Opuścić pokrywę akumulatora.
  ■ Włożyć klucz (2) do dziurki od klucza.
• Nacisnąć i przytrzymać przycisk startu (1). Pociągnąć pałąk (11) w kierunku uchwytu i zwolnić przycisk celem uruchomienia kosiarki.
  ■ W celu zatrzymania kosiarki zwolnić pałąk (11).

10.2 Ustawianie wysokości ostrza (rys. 7)

Koła kosiarki są fabrycznie ustawione w pozycji najkrótszego cięcia. Przed pierwszym użyciem kosiarki ustawić wysokość cięcia na poziomie najlepiej odpowiadającym trawnikowi. Średnia wysokość trawnika powinna wynosić od 30 do 40 mm; do 60 mm w chłodnych miesiącach i od 50 mm do 30/40 mm w czasie gorących miesięcy.

10.3 Regulacja wysokości ostrza:

• Wyciągnąć klucz i pakiet akumulatora.
• W celu podniesienia wysokości ostrza chwycić dźwignię regulacji wysokości (6) i przesunąć ją do przodu kosiarki.
• W celu obniżenia wysokości ostrza chwycic dźwignię regulacji wysokości (6) i przesunąć ją do tyłu kosiarki.
• Ponownie zamontować klucz (2) i pakiet akumulatora w momencie gotowości do koszenia.

10.4 Rekonfiguracja na kosiarkę mielącą: (rys. 8)

OSTRZEŻENIE: tylko przy zatrzymanym silniku i nieruchomoym mechanizmie tnącym.

1. Unieść tylną osłone i wymontować worek na trawę (ryc. 7A).
2. Wepchnąć klin mielący do pokrywy. Zablokować klin mielący przyciskiem w otworze pokrywy (ryc. 7B).
3. Opuścić tylną pokrywę na miejsce.

10.4.1 Mielenie

Podczas mielenia jeden krok działania kosiarki polega na koszeniu, następnie trawa jest drobno cięta i wyrzucana na trawnik jako naturalny nawóz.

Wskazówki dotyczące mielenia:

• Kosić regularnie trawę o wysokości 6cm, skracając ją o maks. 2 cm do 4 cm.
• Nóż kosiarki powinien być ostry.
  ■ Nie kosić mokrej trawy.
  ■ Ustawić maksymalną prędkość silnika.
• Kosić tylko przy poruszaniu się z prędkością roboczą.
• Regularnie czyścić klin mielący, wewnętrzna stronę obudowy i ruchome ostrze.

11 CZYSZCZENIE I KONSERWACJA

11.1 Czyszczenie

• Wszystkie urządzenia bezpieczeństwa, otwory wentylacyjne oraz obudowa silnika powinny być tak bardzo jak to możliwe wolne od zabrudzeń i pyłu. Wytrzeć urządzenie czystą szmatką lub przedmuchać sprężonym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia natychmiast po zakończeniu każdego korzystania z niego.
• Regularnie czyścić urządzenie wilgotną szmatką z niewielką ilością delikatnego mydła. Nie wolno stosować środków czyszczących lub rozpuszczalników; mogą one atakować plastikowe części urządzenia. Zapewnić, aby do urządzenia nie przedostała się woda.

Nigdy nie wolno stosować rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna itp. Takie rozpuszczalniki mogą uszkodzić części plastikowe.

11.2 Konserwacja ostrza

• Regularnie usuwać z ostrza trawę i zabrudzenia.
• Na początku sezonu ogrodniczego dokładnie sprawdzić stan ostrza.
• Jeżeli ostrze jest tępe, naostrzyć lub wymienić ostrze.
• Jeżeli ostrze jest uszkodzone lub zużyte, założyć nowe ostrze.

Jeżeli ostrze się ślizga, włożyć wkrętak do otworu ustalającego, dokręcić ostrze kluczem płaskim.

Ostrzeżenie! Przestrzegać poniższych zaleceń:

• Uważać, aby się nie zaciąć. Do chwytania ostrza stosować specjalne rękawice lub szmatkę.
  ■ Stosować jedynie ostrze wymienne podane w specyfikacji.
• Nie wolno z żadnego powodu demontować wirnika.

11.3 Wymiana ostrza

Ze względów bezpieczeństwa zalecamy wymianę ostrza u autoryzowanego specjalisty.

Ważne: nosić rękawice robocze!

12 PARAMETRY TECHNICZNE

Typ	POWDPG7560
Napięcie	40 V
Prędkość obrotowa	3300 min-1
Szerokość cięcia	370 mm
Klasa ochrony	Klasa III
Stopień ochrony	IPX1
Pojemnik odbiorczy	40 l
Wysokość cięcia	30–70 mm
Materiał obudowy	Plastik
Materiał pojemnika na trawę	Nylon z plastikową pokrywą
Liczba położen wysokości	5
Typ silnika	Bezszczotkowy
Średnica koła przedniego	150 mm
Średnica koła tylnego	180 mm
Centralnie regulowana wysokość uchwytu	Tak
Górny uchwyt transportowy	Tak
Uchwyt składany	Tak
Wyrzut do tyłu	Tak
Zbieranie	Tak

13 HALAS

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)

Poziom ciśnienia akustycznego LpA	68 dB(A)
Poziom mocy akustycznej LwA	90 dB(A)

UWAGA! Jeśli wartość ciśnienia akustycznego przekracza 85 dB(A), konieczne jest noszenie środków ochrony słuchu.

aw (Poziom wibracji):

1,5 m/s²

K = 1,5 ~m / s^2

14 GWARANCJA

• Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i wykonawcze, ale nie dotyczy: akumulatorów, ładowarek, takich części uszkodzonych w wyniku normalnego zużycia, jak: łożyska, szczotki, przewody i wtyczki, a także takich akcesoriów, jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacje i wypadki; nie obejmuje również kosztów transportu.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

POWDPG7560 PL

- Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.

- Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Carrera.

■ Wiecej informacji można uzyskać, dzwoniąc na numer: [phone].

- Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.

- Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.

- Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

- Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością di-media GmbH.

- Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

■ Jako dowód zakupu należy zachować rachunek.

- Niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu, formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.

- Twoje narzędzie musi być ładowane co najmniej 1 x na miesiąc, aby zapewnić jego optymalne działanie.

15 ENVIRONMENT

Zużytego urządzenia nie wolno się pozbywać wraz z normalnymi odpadami z gospodarstwa domowego. Należy z nim postępować zgodnie z odpowiednimi przepisami ochrony środowiska.

Odpady wytworzone przez urządzenia elektryczne nie mogą być traktowane jak zwykłe odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.

16 DEKLARACJA ZGODNOŚCI

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: Kosiarka do trawy

znak towarowy: POWERplus

model: POWDPG7560

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania);

2011/65/EU

2014/30/EG

2006/42/EG

2000/14/EG Annex V LwA 88dB(A) / 90dB(A)

Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania);

EN60335-1: 2012

EN60335-2-77: 2010

EN55014-1:2006

EN55014-2: 2015

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany/a działa w imieniu Dyrektora Naczełnego firmy,

Philippe Vankerkhove

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami

Data: 06/04/2017

1 BERENDEZÉS 3

2 LEÍRÁS (A. ÁBRA)....3

3 CSOMAGOLÁS TARTALMA....3

4 JELZÉSEK 3

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....4
