BEDIENUNGSANLEITUNG POWDPG7560 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINAL-GEBRAUCHSANWEISUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen ......................................... 6

9.1 Ausklappen und Einstellen der Griffbaugruppe (Abb. 3).................................... 10

9.3 Installation des Grasfangbehälters (für Betrieb mit hinterem Beutel) (Abb. 6) . 11

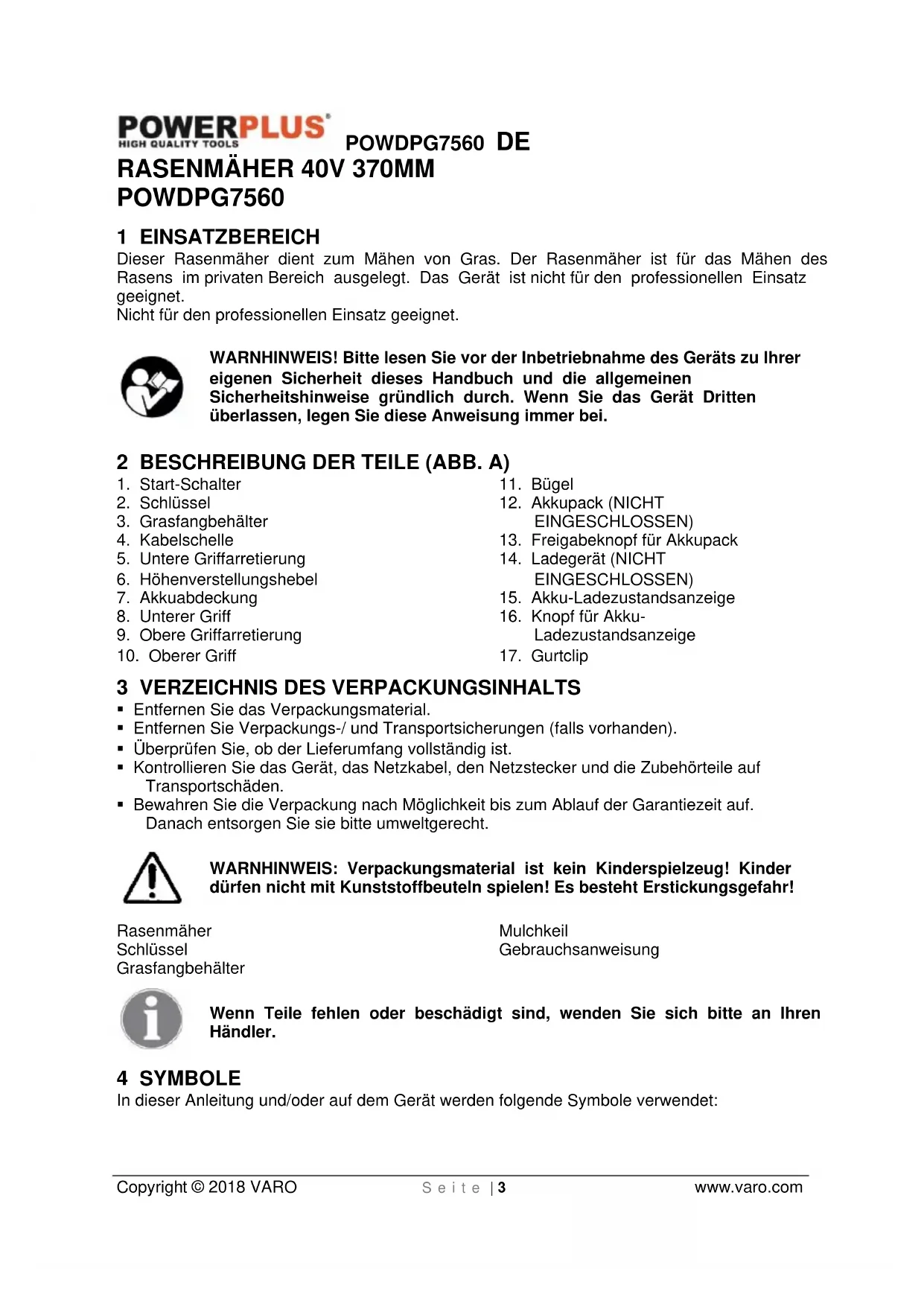

POWDPG7560 1 EINSATZBEREICH Dieser Rasenmäher dient zum Mähen von Gras. Der Rasenmäher ist für das Mähen des Rasens im privaten Bereich ausgelegt. Das Gerät ist nicht für den professionellen Einsatz geeignet. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Anweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

5. Untere Griffarretierung

6. Höhenverstellungshebel

9. Obere Griffarretierung

13. Freigabeknopf für Akkupack

14. Ladegerät (NICHT

15. Akku-Ladezustandsanzeige

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät, das Netzkabel, den Netzstecker und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! Rasenmäher Schlüssel Grasfangbehälter Mulchkeil Gebrauchsanweisung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler. 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:POWDPG7560 DE Copyright © 2018 VARO S e i t e | 4 www.varo.com

Warnhinweis! Verletzungsgefahr oder mögliche Beschädigung des Geräts.

Vor Gebrauch Bedienungsanleitung lesen.

Zuschauer auf Abstand halten.

Warnhinweis! Aufgeschleuderte Objekte!

Warnhinweis! Hände und Füße von scharfen Teilen fernhalten!

Schalten Sie den Trennschalter ab und entfernen Sie den Schlüssel, bevor Sie Einstellungen oder Reinigungsarbeiten vornehmen oder das Gerät unbeaufsichtigt lassen.

Warnhinweis! Gefahr eines Stromschlags!

Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben. Gefahr eines Stromschlags!

Nach dem Ausschalten des Geräts immer abwarten, bis alle Teile zum absoluten Stillstand gekommen sind. Das Schneidmesser dreht noch einige Zeit lang nach, hier besteht die Gefahr von schweren Verletzungen!

Schutzbrille tragen.

Übereinstimmung mit den jeweils maßgeblichen EU- Sicherheitsrichtlinien.

Klasse II - Doppelisolierung - Es wird kein geerdeter Stecker benötigt. (Gilt nur für Ladegerät)

Schutzhandschuhe tragen.

Das Tragen von Arbeitsschuhen wird empfohlen.

Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommen.

Akkupack oder Ladegerät nicht ins Feuer werfen.

Umgebungstemperatur max. 40 °C. (Gilt nur für Akku)

Akku und Ladegerät nur in geschlossenen Räumen benutzen.POWDPG7560 DE Copyright © 2018 VARO S e i t e | 5 www.varo.com

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Lesen Sie alle Sicherheitshinweise und Anweisungen gut durch. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann einen Stromschlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen zur späteren Einsicht auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, wie zum Beispiel mit brennbaren Flüssigkeiten, Gasen oder bei Staubentwicklung. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Die auf dem Typenschild angegebene Voltzahl muss der tatsächlichen Versorgungsspannung (Volt) entsprechen.

• Der Netzstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu schweren Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubschutzmaske, rutschfeste Sicherheitsschuhe,POWDPG7560 DE Copyright © 2018 VARO S e i t e | 6 www.varo.com Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür geeignete Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Nehmen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder diese Anweisungen nicht gelesen haben, es nicht benutzen. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie Elektrowerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend den Anweisungen für diese bestimmte Art von Elektrowerkzeug. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.POWDPG7560 DE Copyright © 2018 VARO S e i t e | 7 www.varo.com 6 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR RASENMÄHER

• Dieses Gerät darf nicht von Kindern benutzt werden. Kinder sollten beaufsichtigt werden, damit sie nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern durchgeführt werden.

• Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Machen Sie sich mit den Steilteilen und dem richtigen Gebrauch der Maschine vertraut.

• Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

• Abgenutzte oder beschädigte Hinweisschilder müssen ersetzt werden.

• Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder ihn zu sich heranziehen.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

• Achten Sie darauf, dass bei Maschinen mit mehreren Schneidmessern die Bewegung eines Schneid-messers zu Drehungen der übrigen Schneidmesser führen kann.

• Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen bewegenden Schneid-messern und feststehenden Teilen der Maschine eingeklemmt werden.

• Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen.

• Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Spannungsquelle abgeschaltete ist, die Schneidmesser bewegt werden können.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.

• Die Maschine sollte über eine Fehlerstromschutzeinrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30 mA betrieben werden.

• Kinder oder Personen, die mit der Bedienung dieses Geräts und dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht bedienen. Die örtlichen Sicherheitsbestimmungen können Einschränkungen für das Alter des Bedieners aufweisen.

• Nicht mähen, wenn sich andere Personen, vor allem Kinder, oder Tiere in der Nähe aufhalten.

• Der Bediener bzw. der Besitzer des Geräts haftet für alle Unfälle, bei denen die körperliche Unversehrtheit oder das Eigentum von Dritten in Mitleidenschaft gezogen wird.

• Schützen Sie Ihre Füße, indem Sie festes Schuhwerk und lange Hosen tragen. Mähen Sie nie barfuß oder in offenen Sandalen.

• Prüfen Sie vorher immer gründlich, dass der Rasen oder der Schneidweg von Ästen, Stöcken, Steinen, Kabeln und anderen Hindernissen frei ist.

• Vor dem Einsatz des Geräts muss eine Sichtprüfung des Schneidmessers, der Haltebolzen und -schrauben und der Halterungen auf Verschleiß und Schäden vorgenommen werden.

• Verschlissene oder beschädigte Schneidmesser, Haltebolzen und -schrauben müssen immer im Set ausgetauscht werden, damit der gleichmäßige Lauf des Schneidwerkzeugs gewährleistet ist.

• Nur bei Tageslicht oder bei gut ausleuchtendem Kunstlicht mähen.

• Nach Möglichkeit feuchtes Gras nicht mähen.

• Mit dem Gerät immer nur gehen, nicht laufen.

• Alle Sicherheitsvorrichtungen am Gerät müssen in einem guten betriebsfähigen Zustand sein. Das Gerät nicht benutzen, wenn z.B. der Schutzabweiser oder der Fangsack defekt oder nicht angebracht ist.

• Das Mähen an Neigungen ist immer gefährlich: An besonders steilen Neigungen auf keinen Fall mähen. Achten Sie bei Neigungen oder feuchtem Gras immer auf Ihren sicheren Stand.POWDPG7560 DE Copyright © 2018 VARO S e i t e | 8 www.varo.com An Neigungen immer quer zur Neigung mähen – nie auf und ab. Beim Richtungswechsel an einer Neigung immer extrem vorsichtig sein. Größte Vorsicht ist geboten, wenn Sie rückwärts gehen oder den Rasenmäher rückwärts bewegen müssen. Ziehen Sie den Rasenmäher nie in Richtung auf die eigene Person.

• Das Schneidmesser muss zum vollständigen Stillstand gekommen sein, wenn das Gerät zum Transport oder zum Überqueren von Flächen ohne Gras angehoben bzw. geneigt wird, oder wenn das Gerät von einem Ort zum anderen gebracht werden soll.

• Beim Einschalten des Motors das Gerät nicht neigen, es sei denn, es muss (leicht!) geneigt gestartet werden. In diesem Fall muss die Neigung auf ein Minimum beschränkt werden. Nur das vom Bediener weg zeigende Teil des Geräts darf geneigt werden. Wenn das Gerät wieder voll auf den Boden gesetzt wird, müssen Sie beide Hände sicher an den Führgriffen haben.

• Schalten Sie den Rasenmäher gemäß den Anweisungen ein, und sorgen Sie für einen ausreichenden Sicherheitsabstand Ihrer Füße vom Schneidmesser.

• Die Hände und die Füße dürfen nicht in den Bereich oder unter die drehenden Teile kommen.

• Halten Sie sich immer von der Auswurföffnung fern.

• Das Gerät nie mit laufendem Motor hochnehmen oder transportieren.

• Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind. wann immer Sie den Rasenmäher verlassen; bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen; bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen; wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

• Falls der Rasenmäher anfängt, ungewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich. suchen Sie nach Beschädigungen; führen Sie die erforderlichen Reparaturen beschädigter Teile durch; sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

• Alle Muttern, Bolzen und Schrauben müssen in regelmäßigen Intervallen auf festen Sitz kontrolliert werden.

• Der Fangsack muss in regelmäßigen Abständen auf Verschleiß und Schäden überprüft werden.

• Verschlissene oder schadhafte Teile aus Sicherheitsgründen sofort ersetzen. 7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE Nur Akkus und Ladegeräte einsetzen, die sich für diese Maschine eignen.

• Nie versuchen, den Akku zu öffnen.

• Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.

• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.

• Bewahren Sie die Akkus an einem trockenen und kühlen Platz (5-20 °C) auf. Akkus nie entladen lagern.

• Bei Li-Ion-Akkus ist es besser, sie regelmäßig zu entladen und aufzuladen (mindestens 4x pro Jahr). Die idale Ladekapazität beim langfristigen Einlagern von Li-Ion-Akkus beträgt 40%.POWDPG7560 DE Copyright © 2018 VARO S e i t e | 9 www.varo.com

• Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

• Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

• Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

• Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes: Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden. Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes: ✓ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren. ✓ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen. Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.

• Nie versuchen, nicht aufladbare Batterien aufzuladen.

• Schadhafte Kabel sofort ersetzen.

• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Das Ladegerät nicht öffnen.

• Das Ladegerät nicht untersuchen.

• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt. 8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN

8.1 Anzeigen am Ladegerät

Das Ladegerät an die Steckdose anschließen

• Grün anhaltend: Ladebereit

• Grün anhaltend: Geladen

• Grün und Rot anhaltend: Akku oder Ladegerät defekt Hinweis: Wenn der Akku nicht richtig passt, ihn bitte ausschalten und sicherstellen, dass der Akkupack das richtige Modell für dieses Ladegerät ist, so wie auf dem Spezifikationsblatt dargestellt. Keinen anderen Akkupack oder irgendeinen Akkupack laden, der nicht sicher ins Ladegerät passt.

1. Das Ladegerät und den Akkupack häufig kontrollieren, solange sie angeschlossen sind.

2. Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akku

3. Den Akku vor dem Einsatz völlig abkühlen lassen.

4. Das Ladegerät und den Akku innen außerhalb der Reichweite von Kindern aufbewahren.POWDPG7560 DE

Copyright © 2018 VARO S e i t e | 10 www.varo.com HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert.

8.2 Einsetzen des Akkus (Abb. 1)

WARNHINWEIS: Entfernen Sie stets das Akkupack (12) und ziehen Sie den Schlüssel (2) ab, wenn Sie Teile montieren, Einstellungen oder Reinigungsarbeiten vornehmen, oder wenn das Gerät nicht in Verwendung ist. Das Entfernen von Akkupack und Schlüssel verhindert ein unabsichtliches Starten, das zu schwerwiegenden Personenschäden führen könnte.

• Heben Sie die Akkuabdeckung (7) ab.

• Setzen Sie das Akkupack (12) in den Mäher ein.

• Richten Sie die erhöhten Rippen des Akkupacks mit den Rillen im Akkuanschluss des Mähers aus.

• Drücken Sie den Akku in das Akkufach, bis der Akku hörbar einrastet.

• Senken Sie die Akkuabdeckung wieder ab. WARNHINWEIS: Überzeugen Sie sich davon, dass die Lasche oben am Akkupack ordnungsgemäß einrastet und das Akkupack vollständig und sicher im Akkuanschluss des Mähers liegt, bevor Sie den Betrieb aufnehmen. Wenn Sie verabsäumen, den Sitz des Akkupacks zu kontrollieren, kann das Akkupack herausfallen und schwerwiegende Personenschäden verursachen.

8.3 So entfernen Sie das Akkupack

• Heben Sie die Akkuabdeckung ab.

• Halten Sie die Taste der Akkulasche oben am Akkupack gedrückt.

• Entfernen Sie das Akkupack aus dem Mäher. WARNHINWEIS: Um erhebliche Personenschäden zu vermeiden, müssen Sie das Akkupack und den Schlüssel immer entfernen, wenn Sie das Gerät tragen oder transportieren.

8.4 Akku-Ladezustandsanzeige (Abb. 2)

Am Akku befinden sich Akku-Ladezustandsanzeigen (15) , mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (16) gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Ein-/Aus-Schalter dr ü cken, um zu pr ü fen, ob der Akku f ü r den ordnungsgemäßen Betrieb ausreichend geladen ist. Diese 3 LED können den Ladezustand des Akkus anzeigen:

• 3 LED leuchten auf: Akku ist aufgeladen

• 2 LED leuchten auf: Akku ist zu 60% geladen

• 1 LED leuchtet auf: Akku ist fast entladen 9 MONTAGE

9.1 Ausklappen und Einstellen der Griffbaugruppe (Abb. 3)POWDPG7560 DE

Copyright © 2018 VARO S e i t e | 11 www.varo.com

9.1.1 So heben Sie die Griffbaugruppe an

• Öffnen Sie die unteren Griffarretierungen (5).

• Ziehen Sie den unteren Griff (8) nach oben und hinten, bis er neben dem Schlitz zwischen den Griffarretierungen und dem Mähergehäuse zu liegen kommt. HINWEIS: Wenn sich der untere Griff nur schwer bewegen lässt, drehen Sie die unteren Griffarretierungen (5) im Gegenuhrzeigersinn, um den Griff zu lösen.

• Um die Position des unteren Griffs zu sichern, schließen Sie die unteren Griffarretierungen. HINWEIS: Wenn der untere Griff (8) locker ist oder nicht vollständig im Schlitz sitzt, drehen Sie die unteren Griffarretierungen im Uhrzeigersinn, um den Griff zu sichern.

• Öffnen Sie die oberen Griffarretierungen (9).

• Ziehen Sie den oberen Griff (10) nach oben und hinten, um ihn in die Arbeitsstellung zu bringen. Vergewissern Sie sich, dass der untere Griff (8) in den Rillen an der Unterseite des oberen Griffs sitzt.

• Um die Position des oberen Griffs zu sichern, schließen Sie die oberen Griffarretierungen. HINWEIS: Wenn der obere Griff locker oder nicht mit dem unteren Griff verbunden ist, ziehen Sie die Knäufe an den oberen Griffarretierungen an, indem Sie sie im Uhrzeigersinn drehen.

9.1.2 So senken Sie die Griffbaugruppe ab: (Abb. 4)

• Öffnen Sie die oberen Griffarretierungen (9). HINWEIS: Wenn die Griffarretierung schwierig zu öffnen ist, lösen Sie die Knäufe auf den unteren Griffarretierungen, indem Sie sie im Gegenuhrzeigersinn drehen.

• Senken Sie den oberen Griff (10) ab.

• Öffnen Sie die untere Griffarretierung (5).

• Drücken Sie auf beiden Seiten des unteren Griffs (8) nach außen, bis er aus dem Schlitz befreit ist. Klappen Sie den Griff dann vor dem Gerät zusammen. Dabei dürfen keine Kabel eingeklemmt oder eingeschlossen werden.

9.2 Montage der Kabelschelle (Abb. 5)

• Sichern Sie die Position der Kabelschelle (4).

• Vergewissern Sie sich, dass die Schelle sicher montiert ist

9.3 Installation des Grasfangbehälters (für Betrieb mit hinterem Beutel) (Abb. 6)

• Entfernen Sie den Schlüssel und das Akkupack.

• Heben Sie die hintere Auswurfklappe an.

• Heben Sie den Grasfangbehälter mithilfe des Griffs an und positionieren Sie ihn so unter der hinteren Auswurfklappe, dass die Haken auf dem Grasfangbeutel in die Schlitze auf dem Gehäuse des Mähers greifen.

• Lassen Sie die Auswurfklappe los.

• Setzen Sie den Schlüssel und das Akkupack wieder ein, wenn Sie bereit zum Mähen sind.POWDPG7560 DE Copyright © 2018 VARO S e i t e | 12 www.varo.com

10 BEDIENUNG DES GERÄTS

10.1 Starten und Stoppen des Mähers

• Heben Sie die Akkuabdeckung ab.

• Montieren Sie das Akkupack.

• Senken Sie die Akkuabdeckung wieder ab.

• Setzen Sie den Schlüssel (2) in das Schlüsselloch ein.

• Halten Sie die Starttaste (1) gedrückt. Ziehen Sie den Bügel (11) in Richtung Griff und lassen Sie die Taste los, um den Mäher zu starten.

• Um den Mäher zu stoppen, lassen Sie den Bügel (11) los.

10.2 Einstellen der Schnitthöhe (Abb. 7)

Bei der Lieferung sind die Räder des Mähers auf eine niedrige Schnitthöhe eingestellt. Bevor Sie den Mäher das erste Mal verwenden, stellen Sie die Schnittposition auf die für Ihren Rasen am besten geeignete Höhe ein. Ein durchschnittlicher Rasen sollte in den kalten Monaten zwischen 30–40 mm und 60 mm, und in den warmen Monaten zwischen 50 mm und 30–40 mm hoch sein.

10.3 So stellen Sie die Schnitthöhe ein:

• Entfernen Sie den Schlüssel und das Akkupack.

• Um die Schnitthöhe zu vergrößern, fassen Sie den Höhenverstellungshebel (6) und bewegen Sie ihn in Richtung Vorderseite des Mähers.

• Um die Schnitthöhe zu verringern, fassen Sie den Höhenverstellungshebel (6) und bewegen Sie ihn in Richtung Hinterseite des Mähers.

• Setzen Sie den Schlüssel (2) und das Akkupack wieder ein, wenn Sie bereit zum Mähen sind.

10.4 Umbau zum Mulch-Mäher (Abb. 8)

WARNHINWEIS: Den Umbau nur bei abgestelltem Motor und still stehendem Schneidblatt vornehmen!

1. Die hintere Abdeckung anheben, und den Fangsack entfernen.

2. Den Mulchkeil in das Chassis drücken. Der Mulchkeil wird mit dem Knopf in der Öffnung

des Chassis gesichert.

3. Die hintere Abdeckung wieder absenken.

10.4.1 Mulchen? Was ist das?

Beim Mulchen wird das Gras in einem Zug geschnitten, fein zerkleinert und auf dem Grasboden als natürlicher Dünger wieder aufgetragen. Tipps zum Mulch-Mähen:

• Regelmäßiger Rückschnitt um max. 2 cm von 6 cm auf 4 cm Grashöhe

• Ein scharfes Schneidmesser verwenden

• Feuchtes oder nasses Gras nicht mähen

• Den Motor auf die höchste Geschwindigkeit einstellen

• Nur in Arbeitsgeschwindigkeit bewegen

• Den Mulchkeil, das Innere des Gehäuses und das Mähmesser regelmäßig reinigen

11 REINIGUNG UND WARTUNG

• Alle Schutzvorrichtungen, die Lüftungsschlitze und das Motorgehäuse müssen möglichst vollständig frei von Grasresten und Verschmutzungen gehalten werden. Reinigen Sie dasPOWDPG7560 DE Copyright © 2018 VARO S e i t e | 13 www.varo.com Gerät mit einem sauberen Tuch oder blasen Sie es mit Pressluft (schwache Einstellung!) ab.

• Wir empfehlen dringend, diese Reinigung nach jedem Einsatz des Geräts auszuführen.

• Reinigen Sie das Gerät mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösemittel, denn diese können die Kunststoffteile des Geräts angreifen. Wasser darf auf keinen Fall in das Gerät eindringen. Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.

11.2 Wartung und Pflege des Schneidblatts (Abb. 5)

• Gras und Schmutz regelmäßig vom Schneidblatt entfernen.

• Am Beginn der Saison den Zustand des Schneidblatts sorgfältig überprüfen.

• Wenn das Schneidblatt zu stumpf ist, muss es geschärft oder ersetzt werden.

• Wenn das Schneidblatt verschlissen oder schadhaft ist, muss es durch ein neues Schneidblatt ersetzt werden. Wenn das Schneidblatt durchrutscht, schieben Sie einen Schraubenzieher in die Aufnahmeöffnung und ziehen Sie das Schneidblatt mit einem Schraubenschlüssel fest (siehe Abb. 6 und 7). Warnhinweis! Befolgen Sie immer die nachstehenden Schutzmaßnahmen:

• Achten Sie darauf, sich nicht selbst zu verletzen! Tragen Sie immer robuste Schutzhandschuhe, oder benutzen Sie ein festes Tuch, wenn Sie das Schneidblatt anfassen müssen.

• Verwenden Sie beim Austausch nur Schneidblätter, die exakt dieselbe Spezifikation aufweisen.

• Das Laufrad auf keinen Fall entfernen.

11.3 Schneidblatt auswechseln

Wir empfehlen, aus Sicherheitsgründen den Wechsel des Schneidblatts von einer Fachwerkstatt vornehmen zu lassen! Warnhinweis: Unbedingt Schutzhandschuhe tragen! 12 TECHNISCHE DATEN Type POWDPG7560 Spannung 40V Drehzahl 3300 U/Min. Schneidbreite 370 mm Schutzklasse Klasse III Schutzgrad IPX1 Fangbox Volumen 40 Liter Schneidhöhe 30-70 mm Material Gehäuse Plastik Material Fangbox Nylon mit oberer Abdeckung aus Kunststoff Zahl der Höheneinstellungen

Motortyp BürstenlosPOWDPG7560 DE Copyright © 2018 VARO S e i t e | 14 www.varo.com Durchmesser Vorderrad 150 mm Durchmesser Hinterrad 180 mm Zentralhöhe mit Griff einstellbar

13 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 68 dB(A) Schallleistungspegel LwA 90 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): 1,5 m/s² K = 1,5 m/s² 14 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw.POWDPG7560 DE Copyright © 2018 VARO S e i t e | 15 www.varo.com gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden. 15 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWDPG7560 DE Copyright © 2018 VARO S e i t e | 16 www.varo.com

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Rasenmäher Marke: POWERplus Modell-Nr.: POWDPG7560 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2011/65/EU 2014/30/EG 2006/42/EG 2000/14/EG Annex V LwA 88dB(A) / 90dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN60335-1: 2012 EN60335-2-77: 2010 EN55014-1: 2006 EN55014-2: 2015 Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens, Philippe Vankerkhove Zulassungsabteilung – Compliance Manager Datum: 06/04/2017POWDPG7560 ES Copyright © 2018 VARO P á g i n a | 1 www.varo.com 1 APLICACIÓN .................................................................................... 3

9.1.1 Höja handtagsaggregatet

7 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN
