| Vrsta izdelka | Brezžična kosilnica |
| Znamka | PowerPlus |
| Model | POWDPG7560 |
| Napajanje | Litij-ionska baterija 40 V (baterija in polnilnik nista priložena) |
| Vrsta motorja | Brezkrtačni |
| Širina rezanja | 370 mm |
| Višina rezanja | 30 - 70 mm, nastavljiva na 5 položajev |
| Prostornina koša za travo | 40 litrov |
| Funkcija mulčenja | Da, s priloženim nastavkom za mulčenje |
| Hitrost vrtenja rezila | 3300 min⁻¹ |
| Material ohišja | Plastika |
| Material koša za travo | Najlon s plastičnim pokrovom |
| Premer sprednjih koles | 150 mm |
| Premer zadnjih koles | 180 mm |
| Nastavljiv ročaj | Da, nastavljiva višina, zložljiv |
| Raven zvočnega tlaka (LpA) | 68 dB(A) |
| Raven zvočne moči (LwA) | 90 dB(A) |
| Vibracije (aw) | 1,5 m/s² (negotovost K=1,5 m/s²) |
| Razred zaščite | III (napajanje z nizko napetostjo) |
| Stopnja zaščite | IPX1 (zaščiten pred navpičnim padanjem vode) |
| Garancija | 36 mesecev |
Pogosto zastavljena vprašanja - POWDPG7560 PowerPlus
Vprašanja uporabnikov o POWDPG7560 PowerPlus
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Kosilnica v formatu PDF brezplačno! Poiščite svoja navodila POWDPG7560 - PowerPlus in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. POWDPG7560 znamke PowerPlus.
NAVODILA ZA UPORABO POWDPG7560 PowerPlus
Punjač spojite na zidnu utičnicu
■ Stalno zeleno: spremno za punienie
■ Trepćuće crveno: punjenje
■ Stalno zeleno: napunieno
■ Stalno zeleno i crveno: baterija li punjač su oštećeni
Napomena: ako se baterija ne može pravilno umetnuti, odspojite je i provjerite da je paket baterije odgovarajućeg modela za ovaj punjač kao što je navedeno u tablici s karakteristikama. Nemojte puniti nijedan drugi baterijski paket ili bilo koji baterijski paket koji se ne može pravilno umetnuti u punjač.
- Često nadzirite punjač i baterijski paket dok su spojeni
- Punjač iskopčaite i odspojite ga od baterijskog paketa kad ste završili.
- Pričekajte da se baterijski paket u potpunosti ohladi prije upotrebe.
- Punjač i baterijski paket čuvajte u zatvorenom prostoru, izvan dohvata djece.
POWDPG7560 HR
NAPOMENA: Ako je baterija vruća nakon kontinuirane upotrebe alata, pustite da se ohladi na sobnu temperaturu prije punjenja. To će produljiti životni vijek baterija.
8.2 Umetanje baterije (Sl. 1)
5.2 Električna varnost....5
5.4 Uporaba in nega električnega orodja....6
5.5 Servisiranje 6
6 DODATNA VARNOSTNA NAVODILA ZA KOSILNICE......6
7 DODATNA VARNOSTNA NAVODILA ZA BATERIJE IN POLNILNIKE 7
7.1 Akumulatorji....7
7.2 Polnilniki....8
8 POLNJENJE IN VSTAVLJANJE ALI ODSTRANJEVANJE BATERIJE 8
8.1 Kazalniki polnilnika....8
8.2 Vstavljanje baterije (slika 1)....9
8.3 Kako odstraniti baterijo 9
8.4 Kazalnik naboja baterije (slika 2)....9
9 SESTAVLJANJE....9
9.1 Razpiranje in prilagajanje sklopa ročaja (slika 3)....9
9.1.1 Kako dvigniti sklop ročaja....9
9.1.2 Kako spustiti sklop ročaja: (Slika 4)....10
9.2 Namestitev sponke za pritrditev kablov (slika 5)....10
9.3 Namestitev koša za travo (za delo s košem zadaj) (slika 6) ....10
10 UPORABA....10
10.1 Zagon/zaustavitev kosilnice....10
10.2 Nastavitev višine rezila (slika 7)....11
POWERPLUS HIGH QUALITY TOOLS
POWDPG7560 SL
10.3 Za nastavitev višine rezila: 11
10.4 Namestitev na obstoječo kosilnico za mulčenje (slika 8)....11
10.4.1 Kaj je mulčenje?....11
11 ČIŠČENJE IN VZDRŽEVANJE.... 11
11.1 Čiščenje....11
11.2 Vzdrževanje rezila 11
11.3 Menjava rezila....12
12 TEHNIČNI PODATKI....12
13 HRUP....12
14 GARANCIJA....12
15 OKOLJE 13
16 IZJAVA O SKLADNOSTI....14

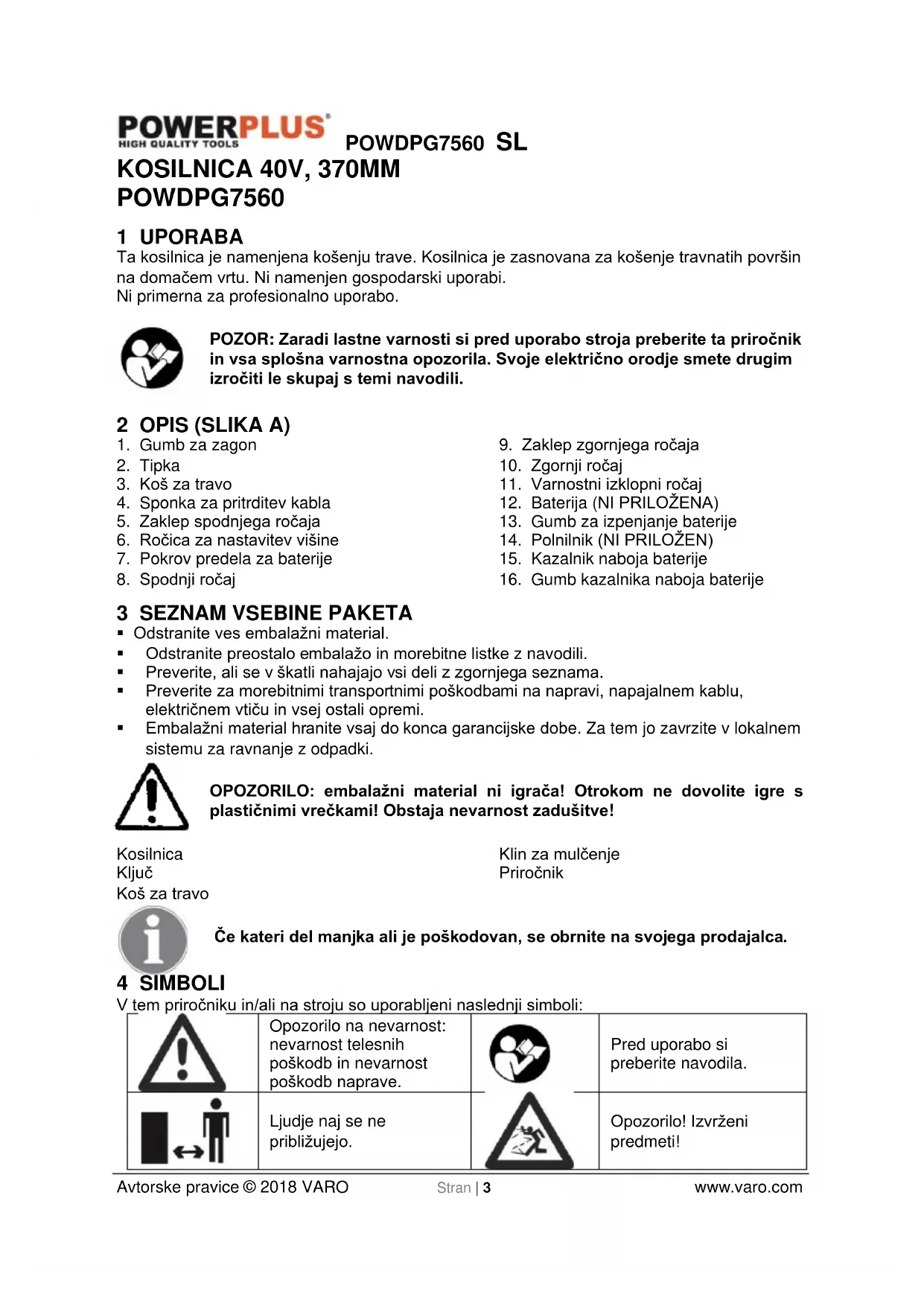

KOSILNICA 40V, 370MM
POWDPG7560
1 UPORABA
Ta kosilnica je namenjena košenju trave. Kosilnica je zasnovana za košenje travnatih površin na domačem vrtu. Ni namenjen gospodarski uporabi.
Ni primerna za profesionalno uporabo.
POZOR: Zaradi lastne varnosti si pred uporabo stroja preberite ta priročnik in vsa splošna varnostna opozorila. Svoje električno orodje smete drugim izročiti le skupaj s temi navodili.
2 OPIS (SLIKA A)
- Gumb za zagon
- Tipka
- Koš za travo
- Sponka za pritrditev kabla
- Zaklep spodnjega ročaja
- Ročica za nastavitev višine
- Pokrov predela za baterije
-
Spodnji ročaj
-
Zaklep zgornjega ročaja
-
Zgornji ročaj
- Varnostni izklopni ročaj
- Baterija (NI PRILOŽENA)
- Gumb za izpenjanje baterije
- Polnilnik (NI PRILOŽEN)
- Kazalnik naboja baterije
- Gumb kazalnika naboja baterije
3 SEZNAM VSEBINE PAKETA
- Odstranite ves embalažni material.
- Odstranite preostalo embalažo in morebitne listke z navodili.
■ Preverite, ali se v škatli nahajajo vsi deli z zgornjega seznama. - Preverite za morebitnimi transportnimi poškodbami na napravi, napajalnem kablu, električnem vtiču in vsej ostali opremi.
- Embalažni material hranite vsaj do konca garancijske dobe. Za tem jo zavrzite v lokalnem sistemu za ravnanje z odpadki.
OPOZORILO: embalažni material ni igrača! Otrokom ne dovolite igre s plastičnimi vrečkami! Obstaja nevarnost zadušitve!
Kosilnica
Ključ
Koš za travo
Klin za mulčenje
Priročnik
Če kateri del manjka ali je poškodovan, se obrnite na svojega prodajalca.
4 SIMBOLI
V tem priročniku in/ali na stroju so uporabljeni naslednji simboli:
 | Opozorilo na nevarnost: nevarnost telesnih poškodb in nevarnost poškodb naprave. |  | Pred uporabo si preberite navodila. | ||
 | Ljudje naj se ne približujejo. |  | Opozorilo! Izvrženi predmeti! | ||
 | Rok in nog ne približujte ostrim delom. |  | Pred prilagajanjem, čiščenjem in preden pustite napravo kadarkoli nenadzorovano, izklopite in odstranite izolacijski ključ. |
 | Pomeni nevarnost električnega udara! |  | Stroja nikoli ne uporabljajte v dežju ali v vlažnih ali mokrih pogojih. Vlaga predstavlja nevarnost električnega udara. |
 | Počakajte, da se deli stroja povsem zaustavijo, preden se jih dotaknete. Rezilo se vrti tudi po izklopu stroja in lahko povzroči telesne poškodbe. |  | Priporočamo uporabo zaščite za oči. |
 | Skladno z ustreznimi varnostnimi standardi veljavnih direktiv Evropske unije. |  | Razred II – stroj je dvojno izoliran, zato ozemljitveni kabel ni potreben (velja le za polnilnik). |
 | Nosite rokavice. |  | Priporočljivo je nošenje zaščitne obutve. |
 | Polnilnika in baterijskega sklopa ne izpostavljajte vodi. |  | Baterije ali polnilnika ne sežigajte. |
 | Temperatura okolice največ 40 °C (velja le za baterijo). |  | Baterijo in polnilnik uporabljajte le v zaprtih prostorih. |
5 SPLOŠNA VARNOSTNA OPOZORILA ZA ELEKTRIČNO ORODJE
Preberite si vsa varnostna opozorila in navodila. Zaradi neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe. Vsa opozorila in navodila shranite za vpogled v prihodnje. Izraz »električno orodje« v opozorilih zajema tako električno orodje, povezano z električnim omrežjem (s kablom), kot tudi električna orodja z baterijskim napajanjem (brez kabla).
5.1 Delovno mesto
- Delovno mesto vzdržujte čisto in dobro osvetljeno. Nepospravljena in temna področja predstavljajo tveganje za nastanek nesreč.
POWDPG7560 SL
- Električnega orodja ne uporabljajte v potencialno eksplozivnih prostorih, na primer v bližini vnetljivih tekočin, plinov in prahu. Električno orodje lahko povzroči iskrenje, ki bi lahko zanetilo prah ali pline.
- V času uporabe električnega orodja preprečite približevanje otrokom ali gledalcem. Odvračanje pozornosti lahko povzroči izgubo nadzora nad napravo.
5.2 Električna varnost
- Pred začetkom dela zmeraj preverite, ali napajanje ustreza napetosti na ploščici s tehničnimi podatki.
- Vtič električnega orodja se mora prilagati v električno vtičnico. Vtiča nikoli nikakor ne spreminjajte. Z ozemljenim električnim orodjem ne uporabljajte adapterjev za vtiče. Če boste uporabljali nespremenjene vtiče in ustrezne vtičnice, bo nevarnost električnega udara maniša.
- Preprečite stik telesa z ozemljenimi površinami, na primer s cevmi, radiatorji, štedilniki in hladilniki. Če je telo ozemljeno, je tveganje električnega udara večja.
- Električnega orodja ne izpostavljajte dežju ali drugim vlažnim pogojem. Če v električno orodje vstopi voda, se tveqanje električnega udara poveča.
- Kabla ne poškodujte. Kabla nikoli ne uporabljajte za nošenje ali vlečenje električnega orodja ter za odstranjevanje vtiča iz električne vtičnice. Kabel zaščitite pred vročino, oljem, ostrimi in premikajočimi se predmeti. Poškodovan ali zapleten kabel pomeni večje tveganje električnega udara.
- Če želite električno orodje uporabljati na prostem, uporabljajte ustrezen podaljšek za zunanjo uporabo. S tem boste zmanišali tveganje električnega udara.
- Če morate električno orodje uporabljati na vlažnem mestu, napajanje zaščitite z napravo za zaščito pred prednapetostjo (RCD). Uporaba naprave RCD zmanjšuje tveganje električnega udara.
5.3 Osebna varnost
- Bodite pozorni in glejte kar počnete ter električno orodje uporabljajte razumno. Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivomamil, alkohola ali zdravil. Trenutek nepazljivost med uporabo električnega orodja lahko povzroči hude telesne poškodbe.
- Uporabljajte varnostno opremo. Zmeraj nosite opremo za zaščito oči. Varnostna oprema, na primer maska s filtrom proti prahu, varnostna obutev proti drsenju, čelada in zaščitna oprema za varovanie sluha, bo zmanišala nevarnost nastanka telesnih poškodb.
- Preprečite neželeno zaganjanje naprave. Preden napravo povežete z električnim omrežjem preverite, ali je stikalo v položaju za izklop. Verjetnost nesreč je večja, če električno orodje nosite s prstom na stikalu ali će ga priključite na električno omrežje, ko je stikalo vkliučeno.
- Preden električno orodje vklopite, odstranite nastavitveni ključ oziroma ključ za odvijanje. Ključ za odvijanje ali nastavitveni ključ, ki ostane(ta) na električnem orodju, predstavlja(ta) tveganje telesnih poškodb.
- Z rokami ne segajte predaleč. Stopala imejte zmeraj na tleh. Tako boste lahko nadzor nad električnim orodjem obdržali tudi v nepričakovanih situacijah.
- Nosite ustrezna oblačila. Nikoli ne nosite ohlapnih oblačil ali nakita. Orodju ne približujte svoj las, oblačil in rokavic. Ohlapna oblačila, nakit in dolgi lasje se lahko zapletejo v premikajoče se dele orodia.
- Če imate za zadevno orodje naprave za priključitev opreme za izločevanje in zbiranje prahu, te namestite in uporabljajte. Uporaba takšne opreme lahko zmanjša tveganja, povezana s prahom.
5.4 Uporaba in nega električnega orodja
- Električnega orodja ne preobremenjujte. Zmeraj uporabljajte delu ustrezno električno orodje. Če orodje uporabljate pri delih, katerim je namenjeno, bo delo opravljeno bolje in varneje.
- Če orodja ne morete vklopiti oziroma izklopiti s stikalom, ga ne uporabljajte. Električno orodje, ki ga ne morete nadzirati s stikalom, je nevarno in ga je treba popraviti.
- Pred prilagajanjem orodja, menjavo opreme ali shranjevanjem električnega orodja je treba električni vtič potegniti iz vtičnice. Tako boste zmanjšali tveganje neželenega zagona električnega orodja.
- Električno orodje hranite zunaj dosega otrok in ne dopustite uporabe osebam, ki s tem orodjem ali z navodili niso seznanjene. Električna orodja so v rokah neusposobljenih uporabnikov nevarna.
- Električno orodje redno vzdržujte. Preverite za neporavnanimi ali zaskočenimi premičnimi deli, polomljenimi deli ali drugimi lastnostmi, ki bi lahko vplivale na delo z električnim orodjem. Če je orodje poškodovano, ga je treba pred ponovno uporabo popraviti. Veliko nesreč nastane zaradi slabega vzdrževanja električnega orodja.
- Rezalna orodja morajo zmeraj biti ostra in čista. Pravilno vzdrževana rezalna orodja se redkeje zatikaio in jih je lažie nadzirati.
- Električno orodje, opremo in rezalna orodja uporabljajte v skladu s temi navodili in na način, predviden za zadevno vrsto električnega orodja ter pri tem upoštevajte delovne pogoje in obseg dela, ki ga želite opraviti. Uporaba električnega orodja v druge namene je lahko nevarna.
5.5 Servisiranje
- Električno orodje mora servisirati ustrezno usposobljena oseba in to le z standardnimi nadomestnimi deli. S tem boste zagotovili, da bo orodje ustrezalo zahtevanim varnostnim standardom.
6 DODATNA VARNOSTNA NAVODILA ZA KOSILNICE
- Naprave ne smejo uporabljati otroci. Otroke je treba nadzorovati in preprečiti, da bi se z napravo igrali. Otroci ne smejo čistiti ali vzdrževati naprave.
- Osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi sposobnostmi ali s premalo izkušnjami in znanja lahko opremo uporabljajo le pod nadzorom ali z navodili o varni uporabi ter će razumejo mogoča tvegania.
- Seznanite se z navodili in pravilno uporabo stroja.
■ Ne nosite ohlapnih oblačil ali oblačil z visečimi vrvicami ali pasovi.
■ Obrabliene ali poškodovane dele je treba zameniati.
■ Bodite posebej previdni pri obračanju kosilnice in kadar jo vlečete proti sebi.
■ Motorja ne zaganjajte, će koš za travo ni nameščen. - Pomnite, da lahko pri strojih z več rezili premikanje enega rezila povzroči tudi vrtenje ostalih rezil.
- Pri prilagajanju stroja pazite, da se vam prsti ne ujamejo med premikajoče se rezilne nože in nepremične dele stroja.
■ Pustite, da stroj pred shranjevanjem ohladi. - Pri servisiranju rezila upoštevajte, da se lahko rezila premikajo, tudi ko je napajanje izklopljeno.
- Obrabljene ali poškodovane dele iz varnostnih razlogov zamenjajte. Uporabljajte le pristne nadomestne dele in dodatke.
- Stroj je treba upravljati s preklopnim tokom, ki ne presega 30 mA, torej z električnim omrežiem z nameščenim stikalom FID.
- Nikoli ne dovolite, da kosilnico uporabljajo otroci ali ljudje, ki niso seznanjeni s temi navodili. Starost upravitelja morda omejuiejo lokalni predpisi.
■ Nikoli ne kosite, ko se v bližini nahajaio liudje, še posebei otroci, ali živali.
POWDPG7560 SL
- Za nesreče in nevarnosti, ki zadevajo druge ljudi ali njihovo lastnino, je odgovoren upravliavec ali uporabnik naprave.
- Kosilnice nikoli ne upravljajte bosih nog ali z odprtimi sandali, ampak vedno nosite robustno obutev in dolge hlače..
- Pazljivo preglejte področje, na katerem boste uporabljali kosilnico, in odstranite vse kamne, palice, žice in druge tujke.
- Pred uporabo napravo zmeraj preglejte, da bi videli, ali niso rezila, vijaki rezil in ohišje rezila obrablijeni ali poškodovani.
- Obrabljena ali poškodovana rezila in vijake zamenjajte v kompletih, da ohranite uravnoteženost.
- Kosite le pri dnevni svetlobi ali pri dobri umetni osvetlityi.
- Izogibajte se uporabi kosilnice za košenje mokre trave, če je to le mogoče.
■ Hodite, ne tecite.
- Kosilnice nikoli ne uporabljajte, če so okvarjena varovala ali ščitniki, ali brez nameščenih varnostnih naprav, na primer deflektoriev in/ali koša za travo.
- Košenie na pobočjih je lahko nevarno.
- Ne kosite prestrmih pobočii.
–Vedno pazite, da imate na pobočiu ali na mokri travi dobro oporo.
-Kosite le po vzdolž strmine – nikoli navzgor in navzdol.
-Med spreminianiem smeri na pobočijih bodite iziemno previdni.
-Bodite zelo previdni pri vzyratni hoji in kadar kosilnico vlečete proti sebi.
–Nikoli ne kosite, tako da kosilnico vlečete k sebi.
- Če je treba kosilnico magniti pri prečkanju netravnatih površin in pri prevažanju kosilnice na območje košenja ali z njega.
- Naprave ne nagibajte ob zagonu ali vklopu motorja, razen će jo je treba nagniti pri zaganjanju v dolgi travi. V tem primeru je ne nagibajte več, kot je nujno potrebno, nagnite pa le del, ki je obrnjen proč od vas. Preden napravo spustite na tla, pazite, da imate obe roki v delovnem položaju.
■ Kosilnico vklopite v skladu z navodili in tako, da imate noge daleč stran od rezil.
■ Rok in nog ne približuite vrtečim se delom ali jih vstavljaite pod njih.
- Odprtina za izmet naj bo zmeraj prosta.
■ Medtem. ko je motor zagnan, kosilnice ne dviquite ali nosite.
■ Prepričaite se, da so se vsi vrteči se deli povsem zaustavili.
- vedno, ko se namenite proč od kosilnice:
–preden odstranite zamaške ali počistite zamaške v izmetnem kanalu:
–pred pregledovaniem, čiščeniem ali delom na kosilnici:
–kadar zadenete ob tujek. Kosilnico preglejte za poškodbami in pred ponovnim zagonom in delom izvedite potrebna popravila.
- Če kosilnica začne nenormalno vibrirati, jo je treba takoi pregledati.
– preverite za motniami:
-izvedite potrebna popravila poškodovanih deloy:
-prepričaite se, ali so vse matice, sorniki in vijaki dobro zategnieni.
- Vse matice in vijaki vzdržujte dobro zategnjene, da bo kosilnica v dobrem delovnem staniu.
- Koš za travo redno pregleduite za obrabo in poškodbami.
■ Obrabljene ali poškodovane dele iz varnostnih razlogov zamenjaite.
7 DODATNA VARNOSTNA NAVODILA ZA BATERIJE IN POLNILNIKE
Uporabljajte samo baterije in polnilce, ki so ustrezni za to napravo.
7.1 Akumulatorji
POWDPG7560 SL
- Baterije nikoli ne odpirajte iz kakršnega koli razloga. - Baterije ne shranjujte pri temperaturah na mestih, kjer bi lahko temperatura narasla nad 40 °C.
- Baterijo polnite le pri temperaturi med 4 °C in 40 °C.
- Baterije hranite v hladnem in suhem prostoru (5–20 °C). Baterij nikoli ne hranite izpraznjenih.
- Za litij-ionske baterije je bolje, če jih redno praznite in polnite (vsaj 4-krat letno). Idealen naboj pri dolgoročni hrambi litij-ionskih baterije je 40 % njene zmogljivosti.
- Pri odstranjevanju baterij sledite navodilom v poglavju »Varovanje okolja«.
- Ne povzročajte kratkega stika. Če vzpostavite povezavo med pozitivnim (+) in negativnim (-) terminalom neposredno ali z naključnim stikom s kovinskim predmetom, s tem povzročite kratek stik in intenziven tok, ki bo povzročil vročino, ki lahko privede do zloma ohišja ali požara.
- Baterije ne segrevajte. Če baterijo segrejete na temperaturo več kot 100 °C, se lahko tesnila, izolacijski ločevalniki in druge polimerske komponente poškodujejo, zaradi česar lahko začne elektrolit puščati in/ali pa pride do notranjega kratkega stika, ki vodi v segrevanje baterije in posledično v zlom ohišja ali požar. Baterij prav tako ne mečite v ogenj, saj lahko pride do eksplozije in/ali intenzivnega gorenja.
- V skrajnih razmerah lahko pride do puščanja baterije. Če na bateriji opazite tekočino, upoštevajte naslednja navodila.
–Tekočino s krpo previdno obrišite z baterije. Izogibajte se stiku s kožo.
-V primeru stika s kožo ali očmi sledite naslednjim navodilom.
√ Takoj sperite z vodo. Površino nevtralizirajte z blago kislino, kot je limonin sok ali kis.
√ Pri stiku z očmi oči spirajte z veliko vode vsaj 10 minut. Posvetujte se z zdravnikom.
Nevarnost požara! Izognite se kratkemu stiku med stiki odklopljene baterije. Baterije ne sežigajte.
7.2 Polnilniki
■ Nikoli ne poskušajte polniti nepolnljivih baterij.
- Takoj poskrbite za zamenjavo okvarjenih kablov.
■ Polnilnika ne izpostavljaite vodi.
■ Polnilnika ne odpirajte.
■ Polnilnika ne preskušaite z merilniki.
- Polnilnik je namenjen le uporabi v zaprtih prostorih.
8 POLNJENJE IN VSTAVLJANJE ALI ODSTRANJEVANJE BATERIJE
8.1 Kazalniki polnilnika
Polnilnik priključite na električno vtičnico
■ Sveti zelena lučka: pripravljen na polnjenje
■ Sveti rdeča lučka: polnjenje
■ Sveti zelena lučka: napolnjeno
■ Svetita zelena in rdeča lučka: baterija ali polnilnik sta poškodovana
Opomba: će se baterija prilega pravilno, jo odklopite in preverite, ali model baterije ustreza polnilniku, kot je navedeno v razpredelnici s tehničnimi podatki. S polnilnikom ne polnite nobenih drugih baterij ali takšnih, ki se vanj ne prilegajo pravilno.
-
Medtem, ko sta priključena, pogosto preverjajte polnilnik in baterijo.
-
Po koncu polnjenja odklopite polnilnik in baterijo.
-
Pustite, da se baterija pred uporabo povsem ohladi.
-
Polnilnik in baterijo hranite v zaprtem prostoru in nedosegljiva otrokom.
OPOMBA: Če je baterija po neprekinjeni uporabi orodja vroča, pustite da se pred polnjenjem ohladi na sobno temperaturo. Tako boste podaljšali njihovo življenjsko dobo.
8.2 Vstavljanje baterije (slika 1)
OPOZORILO: iz naprave vedno odstranite baterijo (12) in ključ (2), ko se namenite sestavljanja delov, prilagajanja, čiščenja in kadar je ne uporabljate. S tem, da odstranite baterijo in ključ, preprečite nenamerni zagon, ki lahko povzroči hude telesne poškodbe.
■ Dvignite pokrov baterije (7).
■ Baterijo (12) vstavite v kosilnico.
- Poravnaite peresa na bateriji z utori na vhodu za baterijo kosilnice.
■ Baterijski predel pritisnite navzdol, dokler se baterije ne zaskoči s klikom.
■ Pokrov baterije znova spustite.
OPOZORILO: prepričajte se, da se je zapah na vrhu baterije zaskočil in da je baterija potisnjena do konca naprej ter pritrjena v vhod za baterijo v kosilnici, preden začnete z delom. Če baterije ne namestite pravilno, lahko ta izpade, kar lahko povzroči hude telesne poškodbe.
OPOZORILO: pred nošenjem ali prevažanjem naprave vedno odstranite baterijo in ključ, sicer lahko pride do hude telesne poškodbe.
8.4 Kazalnik naboja baterije (slika 2)
Na bateriji so kazalniki naboja (15), s katerimi lahko preverite stanje naboja baterije s pritiskom na gumb (16). Pred uporabo orodja najprej pritisnite na sprožilec, da preverite, ali je baterija dovolj napolnjena za pravilno delovanje.
3 Lučke LED prikazujejo stanje naboja baterije:
■ Svetijo vse 3 lučke LED: Baterija je povsem napolnjena
■ Svetita 2 lučki LED: Baterija je 60-% napolnjena
■ Sveti 1 lučka LED: Baterija je skoraj prazna
9 SESTAVLJANJE
9.1 Razpiranje in prilagajanje sklopa ročaja (slika 3)
9.1.1 Kako dvigniti sklop ročaja
- Razprite zaklepe spodnjega ročaja (5).
- Spodnji ročaj (8) potegnite navzgor in nazaj, tako da bo poravnan z režo med zaklepi ročaja in ohišjem kosilnice.
POWDPG7560 SL
OPOMBA: Če je spodnji ročaj težko premakniti, zaklepe spodnjega ročaja (5) obrnite v nasprotni smeri urnih kazalcev, da ga sprostite.
- Spodnji ročaj pritrdite, tako da zaprete njegova zaklepa.
OPOMBA: Če je spodnji ročaj (8) zrahljan ali će ne sedi povsem v svoji reži, ga obrnite v smeri urnih kazalcev, da ga pritrdite.
- Razprite zaklepe zgornjega ročaja (9).
Zgornji ročaj (10) povlecite navzgor in nazaj, da ga dvignete v delovni položaj. Preverite, ali je spodnji ročaj (8) pravilno nameščen v utorih na spodnjem delu zgornjega ročaja.
Zgornji ročaj pritrdite, tako da zaprete njegova zaklepa.
OPOMBA: Če je zgornji ročaj zrahljan ali ločen od spodnjega, zategnite vijačna vzvoda na zaklepih zgornjega ročaja, tako da jih obrnete v smeri urnega kazalca.
9.1.2 Kako spustiti sklop ročaja: (Slika 4)
- Razprite zaklepe zgornjega ročaja (9)
OPOMBA: Če je zaklep ročaja težko razpreti, zrahljajte vijačna vzvoda na zaklepih zgornjega ročaja z obračanjem v nasprotni smeri urnega kazalca.
■ Znižajte zgornji ročaj (10).
- Razprite zaklep spodnjega ročaja (5).
- Povlecite zaklep na vsaki strani spodnjega ročaja (8) navzven, dokler ga ne sprostite iz reže. Nato ročaj preložite proti sprednjemu delu naprave. Pazite, da ne preščipnete ali vpnete katerega od kablov.
9.2 Namestitev sponke za pritrditev kablov (slika 5)
- Za namestitev sponke za pritrditev kablov (4).
■ Preverite, ali je sponka nameščena pravilno.
9.3 Namestitev koša za travo (za delo s košem zadaj) (slika 6)
- Odstranite ključ in baterijo.
■ Dvignite loputo izmeta zadaj.
- Za ročaj dvignite koš za travo ga namestite pod loputo zadnjega izmeta, tako da kavlje koša za travo zataknete v reže na ohišju kosilnice.
■ Spustite loputo izmeta zadaj.
- Ko ste pripravljeni za košnjo, znova vstavite ključ in baterijo.
10 UPORABA
10.1 Zagon/zaustavitev kosilnice
■ Dvignite pokrov baterije.
■ Vstavite baterijo.
■ Pokrov baterije znova spustite.
■ Ključ (2) vstavite v režo za ključ.
- Pritisnite in pridržite gumb za zagon (1). Varnostni izklopní ročaj (11) povlecite proti ročaju in izpustite gumb, da zaženete kosilnico.
- Kosilnico izklopite, tako da izpustite varnostni izklopni ročaj (11).
10.2 Nastavitev višine rezila (slika 7)
Ob dobavi so kolesa kosilnice nastavljena v nizek položaj za košenje. Pred prvo uporabo kosilnice dvignite položaj košenja na višino, ki je najustreznejša za vašo trato. Povprečna višina trate bi morala biti od 30–40 mm do 60 mm v hladnih mesecih in med 50 mm in 30–40 mm v vročih mesecih.
10.3 Za nastavitev višine rezila:
- Odstranite kliuč in baterijo.
- Višino rezila dvignete tako, da primete za vzvod za nastavitev višine (6) in ga premaknete proti spredniemu delu kosilnice.
- Višino rezila znižate tako, da primete za vzvod za nastavitev višine (6) in ga premaknete proti zadniemu delu kosilnice.
■ Ko ste pripravlieni za košnjo, znova vstavite ključ (2) in baterijo.
10.4 Namestitev na obstoječo kosilnico za mulčenje (slika 8)
OPOZORILO: to izvedite, ko je motor izključen in rezilo miruje.
■ Dvignite zadnji pokrov in odstranite vrečo za travo.
- Klin za mučlenje potisnite na ohišje. Klin za mulčenje zaklenite v odprtino na ohišju s pritiskom na gumbom.
■ Zadnji pokrov znova spustite.
10.4.1 Kaj je mulčenje?
- Pri mulčenju nož travo najprej odreže in nato seseklja in vrne na trato kot naravno gnojilo.
■ Napotki za mulčenie: - Travo redno mulčite za naiveč 2 cm – z višine 6 cm na 4 cm.
- Uporabliaite dobro nabrušen nož.
■ Ne kosite mokre trave.
■ Uporabite naivečjo hitrost motoria.
■ Premakni se le na delovni površini.
■ Klin za mulčenie, notranio stran ohišia in nož kosilnice redno čistite.
11 ČIŠČENJE IN VZDRŽEVANJE
11.1 Čiščenje
- Vse varnostne naprave, zračne reže in ohišje motorja vzdržujte tako čiste in brez umazanije in prahu, kot je le mogoče. Napravo obrišite s čisto krpo ali jo spihajte s stisnienim zrakom pri nizkem tlaku.
■ Priporočamo, da napravo očistite takoi po vsaki uporabi. - Napravo redno čistite z vlažno krpo in blago milnico. Ne uporabljajte čistilnih sredstev ali topil – ta lahko poškodujejo plastične dele naprave. Prepričajte se, da se v napravo ne more vstopiti voda.
Pri čiščenju nikoli ne uporabljajte topil, kot so bencin, alkohol, amonijeva voda itd., saj bi lahko poškodovala plastične dele.
11.2 Vzdrževanje rezila
- Z rezila redno odstranite travo in umazanjiio.
■ Na začetku vrtnarske sezone skrbno preverite stanie rezila.
Če je rezilo zelo topo, ga naostrite ali zamenjaite. - Če je rezilo poškodovano ali obrablieno, namestite novega.
Če rezilo drsi, v odprtino za zategovanie vstavite izvijač, rezilo pa zategnite s kliučem.
Pozor! Upoštevajte naslednje previdnostne ukrepe:
Pazite, da se ne porežete. Pri prijemanju rezila uporabite debele rokavice ali krpo.
- Uporabite nadomestno rezilo v skladu s specifikacijami.
- Pogonskega kolesa ne odstranjujte iz nobenega razloga.
11.3 Menjava rezila
Iz varnostnih razlogov priporočamo, da vam rezilo zamenja pooblaščeni serviser.
Pomembno: Nosite delovne rokavice!
12 TEHNIČNI PODATKI
| Tip | POWDPG7560 |
| Napetost | 40 V |
| Hitrost vrtenja | 3300 min-1 |
| Širina reza | 370 mm |
| Razred zaščite | Razred III |
| Raven zaščite | IPX1 |
| Koš za travo | 40 l |
| Višina reza | 30–70 mm |
| Material ohišja | Plastika |
| Material koša za travo | Najlon s plastičnim pokrovom |
| Število položajev višine | 5 |
| Tip motorja | Brez ščetk |
| Premer sprednjega kolesa | 150 mm |
| Premer zadnjega kolesa | 180 mm |
| Nastavljiva višina osrednjega ročaja | Da |
| Vrhnji ročaj za nošenje | Da |
| Zložljivi ročaj | Da |
| Zadnji izmet | Da |
| Zbiranje trave | Da |
13 HRUP
Vrednosti emisij hrupa, izmerjene skladno z zadevnim standardom. (K=3)
| Stopnja akustičnega tlaka LpA | 68 dB(A) |
| Stopnja akustične moči LwA | 90 dB(A) |
Garancija za ta izdelek velja 3 leti, rok za uveljavitev pa začne teči z datumom izročitve blaga potrošniku. Garancija se uveljavlja s potrjenim garancijskim listom in računom. Garancija velja na ozemlju Republike Slovenije. Izvajalec se obvezuje, da bo vzdrževal opremo in nudil nadomestne dele tudi po preteku garancijske dobe še 3 leta.
POWDPG7560 SL
- Dajalec garancije Varo N.V izjavlja, da je izdelek brezhiben, brez proizvodnih in materialnih napak, da ustreza opisanim tehničnim podatkom, ter jamči za brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku, če ga uporablja skladno z navodili za uporabo, pri normalnih pogojih in hrani na predpisan način.
Garancija pokriva vse napake v materialu in izdelavi, razen za: baterije, polnilnike in dele, okvarjene zaradi običajne obrabe, kot so ležaji, ščetke, kabli, vtiči ter dodatke, kot so svedri, nastavki za vrtanje, žagini listi itd., škode ali okvar zaradi neprimernega ravnanja, nesreč ali prilagoditev in stroškov prevoza.
- Garancijske določbe prav tako ne vključujejo škode in/ali napak zaradi neustrezne uporabe.
- Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti proizvajalca za napake na blagu.
- Zavračamo tudi vsakršno odgovornost za vsakršne telesne poškodbe zaradi neustrezne uporabe orodia.
- Popravila sme izvesti le servis, pooblaščen za orodje Powerplus.
■ Zmeraj lahko pridobite več informacij na številki 00 32 3 292 92 90.
- Stranka zmeraj krije vsakršne stroške prevoza, razen v primeru pisnega sporazuma o drugačnem dogovoru.
- Mogoči niso nobeni garancijski zahtevki, če je škoda na napravi posledica malomarnega vzdrževania ali preobremenitve.
- Iz garancije je popolnoma izključena škoda zaradi vstopa tekočine v napravo, prekomernega vstopa prahu, namernega poškodovanja (ali poškodb zaradi velike malomarnosti), nepravilne uporabe (uporabe za namene, za katere naprava ni primerna), nestrokovne uporabe (npr. zaradi neupoštevanja navodil v priročniku), nestrokovnega sestavljanja, udara strele ali neustrezne napetosti električnega omrežja. Ta seznam ni izčrpen.
- Sprejemljivost garancijskega zahtevka nikoli ne pomeni podaljšanja garancijskega obdobia ali začetka novega garancijskega obdobia v primeru zamenjave naprave.
■ Naprave ali deli, ki so zameniani v okviru garancije, zato ostanejo last družbe Varo NV.
- Pridržujemo si pravico do zavmitve zahtevka, će dokazilo o nakupu ni predloženo oziroma će je očitno, da izdelek ni bil pravilno vzdrževan. (Čiste prezračevalne reže, redno servisirane ogljikove ščetke itd.)
■ Dokazilo o nakupu morate shraniti kot dokaz o datumu nakupa.
- Napravo je treba prodajalcu vrniti nerazstavljeno in v sprejemljivo čistem stanju (v izvornem plastičnem kovčku, će je bil ta priložen) ter priložiti dokazilo o nakupu.
- Orodje je treba vsaj enkrat na mesec napolniti, da bo delovalo optimalno.
15 OKOLJE
Če morate napravo po dolgotrajni uporabi zavreči, je ne zavrzite med gospodinjske odpadke, ampak na okolju prijazen način.
Z odpadnih električnih izdelkov ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Reciklirajte, će je na voljo reciklažni obrat. Za nasvet o recikliranju se obrnite na krajevno oblast ali trgovca.
16 IZJAVA O SKLADNOSTI
VARO N.V. – Joseph van Instraat 9 – BE 1500 Lier – Belgija izjavlja, da:
Izdelek: Lawnmower
Znamka: POWERplus
Številka izdelka: POWDPG7560
ustreza osnovnim zahtevam in drugim ustreznim določbam veljavnih evropskih direktiv na podlagi uporabe usklajenih evropskih standardov. To izjavo razveljavi vsakršno nepooblaščeno spreminjanje naprave.
Evropskim direktivam (vključno z morebitnimi spremembami do dneva podpisa):
2011/65/EU
2014/30/EG
2006/42/EG
2000/14/EG Priloga V LwA 88 dB(A) / 90 dB(A)
Evropski usklajeni standardi (vključno z morebitnimi spremembami do dneva podpisa):
EN60335-1: 2012
EN60335-2-77: 2010
EN55014-1: 2006
EN55014-2: 2015
Skrbnik tehnične dokumentacije: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Podpisani deluje v imenu izvršnega direktorja podjetja,
Philippe Vankerkhove
Oddelek za regulativne zadeve – vodja za skladnost
Date: 06/04/2017
