MANUALE UTENTE POWDPG7560 PowerPlus

8.4 Indicatore capacità della batteria (Fig. 2) ............................................................ 10

9 ASSEMBLAGGIO .......................................................................... 10

9.1 Apertura e regolazione del gruppo maniglie (Fig. 3) ........................................... 10

9.2 Installazione della fibbia fissa per cavi (Fig. 5) ................................................... 11

9.3 Installazione del raccoglierba (per il funzionamento con sacchetto posteriore)

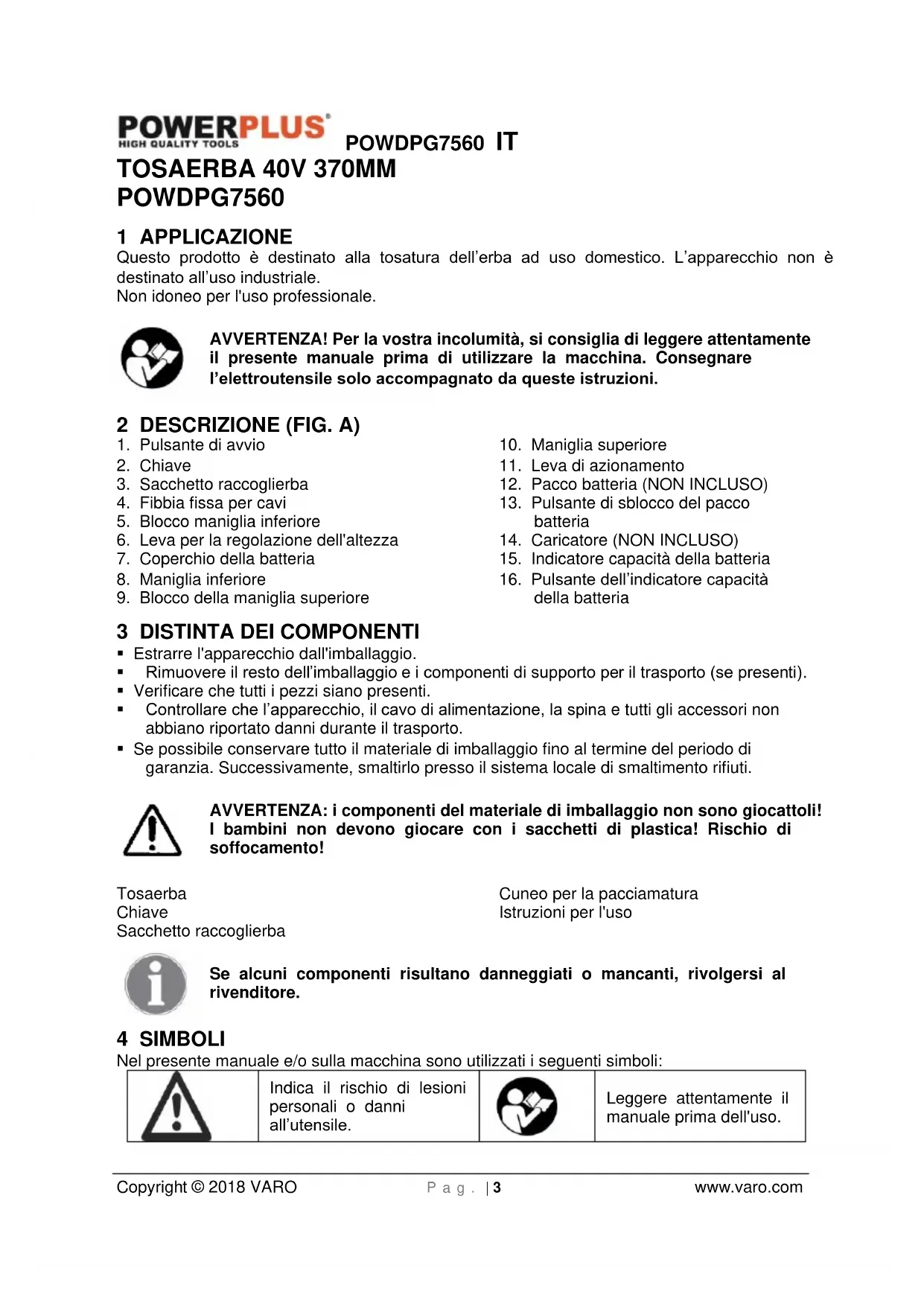

POWDPG7560 1 APPLICAZIONE Questo prodotto è destinato alla tosatura dell’erba ad uso domestico. L’apparecchio non è destinato all’uso industriale. Non idoneo per l'uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

1. Pulsante di avvio

3. Sacchetto raccoglierba

4. Fibbia fissa per cavi

5. Blocco maniglia inferiore

6. Leva per la regolazione dell'altezza

7. Coperchio della batteria

8. Maniglia inferiore

9. Blocco della maniglia superiore

10. Maniglia superiore

11. Leva di azionamento

12. Pacco batteria (NON INCLUSO)

13. Pulsante di sblocco del pacco

15. Indicatore capacità della batteria

16. Pulsante dell’indicatore capacità

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! Tosaerba Chiave Sacchetto raccoglierba Cuneo per la pacciamatura Istruzioni per l'uso Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore. 4 SIMBOLI Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Leggere attentamente il manuale prima dell'uso.POWDPG7560 IT Copyright © 2018 VARO P a g . | 4 www.varo.com

Tenere i presenti a distanza.

Avvertenza! Proiezione oggetti!

Tenere mani e piedi a distanza dai componenti taglienti.

Spegnere l'apparecchio e rimuovere la chiave di isolamento prima di effettuare qualsiasi operazione di regolazione e pulizia o prima di lasciarlo incustodito anche per breve tempo.

Indica il rischio di scossa elettrica.

Non usare mai sotto la pioggia, in condizioni di umidità o in presenza di acqua. L’umidità rappresenta un rischio di scossa elettrica.

Attendere il completo arresto dei componenti dell’apparecchio prima di toccarli. Le lame continuano a ruotare dopo lo spegnimento dell’unità. Rischio di lesioni personali.

Indossare protezioni oculari.

Conforme ai requisiti essenziali delle Direttive Europee.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra. (solo per il caricabatteria)

Si raccomanda I'uso di scarpe di protezione.

Si raccomanda I'uso di scarpe di protezione.

Non esporre il caricabatteria e il pacco batteria all’acqua.

Non incendiare il pacco batteria o il caricabatteria.

Temperatura ambiente 40 °C max. (solo per la batteria)

Usare la batteria e il caricabatteria solo in ambienti chiusi.

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non attenersi alle avvertenze e alle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.POWDPG7560 IT Copyright © 2018 VARO P a g . | 5 www.varo.com

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

• Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica.

• Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l’apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche.

• Se l’elettroutensile va impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non essere mai troppo sicuri di sé. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare l’abbigliamento adatto. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.POWDPG7560 IT Copyright © 2018 VARO P a g . | 6 www.varo.com

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con l’elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima delle regolazioni dell’apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio. 6 ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER I TOSAERBA

• Questo apparecchio non deve essere usato dai bambini. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini.

• Questo apparecchio può essere utilizzato da persone prive di esperienza e competenza o con capacità fisiche, sensoriali o mentali ridotte, a condizione che siano sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e che comprendano i rischi inerenti.

• Acquisire dimestichezza con le istruzioni e con l'utilizzo appropriato dell'apparecchio.

• Evitare di indossare indumenti ampi o dotati di cordoni o cinture liberi.

• I componenti danneggiati o usurati devono essere sostituiti.

• Prestare particolare attenzione durante l'inversione di direzione del tosaerba e quando lo si tira verso di sé. Non avviare il motore se il sacco raccoglierba non è presente.

• Ricordare che negli apparecchi dotati di più lame il movimento di un diametro di taglio può determinare la rotazione delle altre lame su di esso.

• Durante la regolazione dell'apparecchio, assicurarsi che le dita non restino intrappolate tra le lame in movimento e le parti fisse dell'apparecchio stesso.

• Lasciare sempre raffreddare il motore prima di riporre l'apparecchio.

• Durante la manutenzione della lama di taglio, osservare che anche se l'alimentazione è scollegata le lame possono sempre muoversi.

• Per motivi di sicurezza è necessario sostituire i componenti danneggiati o usurati. Utilizzare esclusivamente accessori e parti di ricambio originali.

• L'apparecchio deve essere azionato con una corrente di scarto non superiore a 30 mA per mezzo di un dispositivo di controllo della corrente residua (RCD).POWDPG7560 IT Copyright © 2018 VARO P a g . | 7 www.varo.com

• Non permettere mai a bambini o persone che non abbiano dimestichezza con queste istruzioni di utilizzare il tosaerba. Eventuali normative locali possono fissare un'età minima per l’operatore.

• Non usare mai il tosaerba mentre persone, in particolare bambini, o animali domestici, si trovano nelle vicinanze.

• L'operatore o l'utilizzatore è responsabile degli incidenti o dei pericoli causati nei quali possono incorrere le altre persone o i loro beni.

• Non usare il tosaerba quando si è scalzi o si indossano sandali; indossare sempre scarpe robuste e pantaloni lunghi.

• Ispezionare accuratamente l’area di lavoro e sgombrarla da pietre, ramoscelli, cavi ed altri oggetti estranei.

• Prima dell'uso, procedere sempre ad un controllo visivo per assicurarsi che le lame, i relativi bulloni e il gruppo di taglio non siano usurati o danneggiati.

• Per mantenere il bilanciamento, sostituire come complessivo le lame usurate o danneggiate e i relativi bulloni.

• Tagliare l'erba solamente alla luce del giorno o in presenza di una buona luce artificiale.

• Ove possibile, non utilizzare il tosaerba quando l'erba è bagnata.

• Camminare, non correre mai.

• Non mettere mai in funzione l’apparecchio se le protezioni o i ripari sono difettosi o in assenza di dispositivi di sicurezza, per esempio piastre e/o raccoglierba.

• L’uso del tosaerba su scarpate può essere pericoloso:

• - Non lavorare su pendii eccessivamente ripidi.

• - Accertarsi sempre dei propri punti di appoggio quando si lavora su pendii o sull’erba bagnata.

• - Sui pendii tagliare l’erba seguendo l’inclinazione del pendio stesso, non tagliare mai dall'alto verso il basso.

• - Usare la massima precauzione nel cambio di direzione sui pendii.

• - Usare la massima precauzione quando si inverte il senso di marcia o nel tirare il tosaerba verso di sé.

• - Non tosare mai l’erba indietreggiando con l’apparecchio.

• Attendere il completo arresto delle lame se occorre inclinare il tosaerba per il trasporto, quando si attraversano superfici non erbose, e quando si trasporta il tosaerba da e verso l'area da tagliare.

• Non inclinare l’apparecchio quando si inizia l’operazione di taglio o si accende il motore, tranne per il caso in cui la macchina debba essere inclinata per iniziare a tagliare dell’erba particolarmente alta. In questo caso, non inclinarla più di quanto assolutamente necessario ed inclinare solo la parte lontana dall'operatore. Accertarsi sempre che entrambe le mani si trovino nella posizione corretta per l’uso prima di riportare in piano l’apparecchio.

• Accendere il tosaerba attenendosi alla procedura descritta nelle istruzioni e tenendo i piedi ben distanti dalle lame.

• Non mettere le mani o i piedi vicino o sotto le parti rotanti.

• Stare sempre lontani dalle aperture di scarico.

• Non sollevare o trasportare il tosaerba quando il motore è in funzione.

• Assicurarsi che le parti in movimento si siano fermate completamente: ogni volta che si lascia incustodito l’apparecchio; prima di rimuovere ostruzioni o di liberare il canale di scarico; prima di controllare, pulire o riparare l’apparecchio; in caso di impatto con un corpo estraneo. Individuare il danno dell'apparecchio ed eseguire le necessarie riparazioni prima di riavviarlo e utilizzarlo.

• Se il tosaerba inizia a vibrare in maniera anomala, controllarlo immediatamente. Verificare che non vi siano ostruzioni.POWDPG7560 IT Copyright © 2018 VARO P a g . | 8 www.varo.com Eseguire le necessarie riparazioni delle parti danneggiate. Accertarsi che tutti i dadi, i bulloni e le viti siano saldamente serrati.

• Mantenere ben serrati tutti i dadi, i bulloni e le viti per garantire il funzionamento del tosaerba in condizioni di sicurezza.

• Controllare spesso il raccoglierba per individuare eventuali segni di usura o deterioramento.

• Sostituire per motivi di sicurezza le parti usurate o danneggiate. 7 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE Utilizzare solamente batterie e caricatori compatibili con questo strumento.

• Non tentare mai di aprire per nessuna ragione.

• Non conservare in luoghi in cui la temperatura possa superare 40 °C.

• Caricare solo a temperatura ambiente compresa tra 4 °C e 40 °C.

• Conservare le batterie in un luogo fresco e asciutto (5-20 °C). Non riporre mai le batterie scariche.

• Per una conservazione ottimale delle batterie agli ioni di litio, si consiglia di lasciarle scaricare e ricaricarle regolarmente (almeno 4 volte l'anno). Il livello di carica ideale della batteria agli ioni di litio in vista di un inutilizzo prolungato è del 40% della capacità.

• Per lo smaltimento delle batterie, seguire le istruzioni fornite nella sezione “Tutela dell’ambiente”.

• Non cortocircuitare. Il contatto tra il polo positivo (+) e il polo negativo (-), diretto o attraverso il contatto accidentale con oggetti metallici, provoca il cortocircuito della batteria; il flusso di corrente intensa che ne deriva produce un aumento della temperatura che può provocare rotture o incendio.

• Non scaldare. Se le batterie vengono scaldate oltre 100 °C, i separatori ermetici e isolanti e altri componenti polimerici possono subire danni con conseguente fuoriuscita dell’elettrolito e/o cortocircuito interno che provoca un aumento di temperatura dannoso per la batteria. Non gettare le batterie nel fuoco per evitare il rischio di incendio, esplosione e/o intensa combustione.

• In condizioni estreme possono verificarsi fuoriuscite di elettrolito. In presenza di liquido sulla batteria, procedere come segue: Temponare con cura il liquido con un panno. Evitare il contatto con la cute. In caso di contatto cutaneo o oculare, seguire le istruzioni riportate di seguito: ✓ Sciacquare immediatamente con acqua. Neutralizzare con un acido leggero, per esempio succo di limone o aceto. ✓ In caso di contatto con gli occhi, sciacquare abbondantemente con acqua pulita per almeno 10 minuti. Rivolgersi a un medico. Pericolo di incendio! Evitare di cortocircuitare i contatti di una batteria scollegata. Non incendiare la batteria.

• Non tentare mai di caricare batterie non ricaricabili.

• Sostituire immediatamente eventuali cavi difettosi.

• Non esporre all’acqua.

• Non aprire il caricabatteria.

• Non introdurre oggetti nel caricabatteria.POWDPG7560 IT Copyright © 2018 VARO P a g . | 9 www.varo.com

• Il caricabatteria è previsto esclusivamente per l’uso al chiuso.

8.1 Indicazioni di caricamento

Collegare il caricatore alla presa di corrente

• Verde continuo: pronta per la carica

• Rosso intermittente: in carica

• Verde continuo: carico

• Verde e rosso continui: batteria o caricatore danneggiati Nota: se la batteria non entra correttamente, scollegarla e verificare che si tratti del modello compatibile con il caricatore, così come indicato nelle caratteristiche tecniche. Non caricare nessun altro pacco batteria o un pacco batteria che non entra correttamente nel caricatore.

1. Controllare frequentemente il caricatore e il pacco batteria mentre sono collegati

2. Al termine della ricarica, collegare il caricatore e scollegarlo dal pacco batteria.

3. Far raffreddare completamente il pacco batteria prima di utilizzarlo.

4. Riporre il caricatore e il pacco batteria lontano dalla portata dei bambini.

NOTA: Se dopo aver usato in modo costante lo strumento si appura che la batteria è calda, lasciare che si raffreddi e raggiunga la temperatura ambiente prima di caricarla. Questa operazione può allungare la durata delle batterie.

8.2 Inserimento della batteria (Fig. 1)

AVVERTENZA: rimuovere sempre il pacco batteria (12) e la chiave (2) dall'apparecchio prima di effettuare qualsiasi operazione di montaggio di parti, regolazione e pulizia o quando non è in uso. La rimozione del pacco batteria e della chiave impedisce l'accensione accidentale che potrebbe provocare gravi lesioni personali.

• Sollevare il coperchio della batteria (7).

• Inserire il pacco batteria (12) nel tosaerba.

• Allineare gli spuntoni sul pacco batteria alle scanalature nello sportello della batteria del tosaerba.

• Spingere finché la batteria non scatta in posizione nel vano batteria.

• Abbassare il coperchio della batteria (7). AVVERTENZA: accertarsi che il blocco nella parte superiore del pacco batteria scatti in posizione e che il pacco batteria sia completamente inserito e ben fissato alla relativa porta sul tosaerba prima di procedere con l'utilizzo. Se il pacco batteria non è fissato correttamente, potrebbe cadere e provocare gravi lesioni personali.

8.3 Per rimuovere il pacco batteria

• Sollevare il coperchio della batteria.

• Premere e tenere premuto il pulsante di blocco della batteria sulla parte superiore del pacco batteria.POWDPG7560 IT Copyright © 2018 VARO P a g . | 10 www.varo.com

• Rimuovere il pacco batteria dal tosaerba. AVVERTENZA: per evitare gravi lesioni personali, rimuovere sempre il pacco batteria e la chiave durante il trasporto dell'apparecchio.

8.4 Indicatore capacità della batteria (Fig. 2)

Sul pacco batteria sono presenti indicatori di capacità (15) . Schiacciando il pulsante (16) è possibile controllare la capacità della batteria. Prima di utilizzare lo strumento, premere l'interruttore per accertarsi che la batteria sia abbastanza carica per funzionare correttamente. I 3 LED mostrano il livello della capacità della batteria:

• 3 LED: Batteria completamente carica

9.1 Apertura e regolazione del gruppo maniglie (Fig. 3)

9.1.1 Per sollevare il gruppo maniglie

• Aprire i blocchi della maniglia inferiore (5).

• Sollevare e tirare la maniglia inferiore (8) finché non risulta allineata alla fenditura tra i blocchi della maniglia e l'alloggiamento del tosaerba. NOTA: se la maniglia inferiore risulta difficile da spostare, girare i blocchi della maniglia inferiore (5) in senso antiorario per sbloccarla.

• Per bloccare la maniglia inferiore, chiudere i relativi blocchi. NOTA: se la maniglia inferiore (8) non è bloccata oppure non è inserita completamente nella fenditura, ruotare i blocchi della maniglia inferiore in senso orario per bloccarla.

• Aprire i blocchi della maniglia superiore (9).

• Sollevare e tirare la maniglia superiore (10) per posizionarla per l'uso. Accertarsi che la maniglia inferiore (8) sia posizionata nelle scanalature nella parte inferiore della maniglia superiore.

• Per fissare la maniglia superiore, chiudere i relativi blocchi. NOTA: se la maniglia superiore non è bloccata oppure è separata dalla maniglia inferiore, stringere i pomelli sui blocchi della maniglia superiore, ruotandoli in senso orario.

9.1.2 Per abbassare il gruppo maniglie: (Fig. 4)

• Aprire i blocchi della maniglia superiore (9) NOTA: se il blocco della maniglia risulta difficile da aprire, allentare i pomelli sui blocchi della maniglia superiore, ruotandoli in senso antiorario.

• Abbassare la maniglia superiore (10).

• Aprire il blocco della maniglia inferiore (5).POWDPG7560 IT Copyright © 2018 VARO P a g . | 11 www.varo.com

• Tirare entrambi i lati della maniglia inferiore (8) fino a estrarla dalla fenditura. A questo punto, piegare la maniglia verso la parte anteriore dell'unità. Evitare di schiacciare o incastrare i cavi.

9.2 Installazione della fibbia fissa per cavi (Fig. 5)

• Per bloccare la fibbia fissa per cavi (4).

• Accertarsi che la fibbia sia installata correttamente.

9.3 Installazione del raccoglierba (per il funzionamento con sacchetto posteriore) (Fig.

• Rimuovere la chiave e il pacco batteria.

• Sollevare lo sportello di scarico posteriore.

• Sollevare il raccoglierba afferrandolo dalla relativa maniglia e posizionarlo sotto lo sportello di scarico posteriore in modo che i ganci sul raccoglierba siano posizionati sulle fenditure sull'alloggiamento del tosaerba.

• Chiudere lo sportello di scarico posteriore.

• Reinstallare la chiave e il pacco batteria prima di procedere con la falciatura. 10 FUNZIONAMENTO

10.1 Avvio/arresto del tosaerba

• Solleva il coperchio della batteria

• Installare il pacco batteria.

• Abbassa il coperchio della batteria.

• Inserire la chiave (2) nella relativa serratura.

• Premere e tenere premuto il pulsante di avvio (1). Tirare la leva di azionamento (11) verso la maniglia e rilasciare il pulsante per avviare il tosaerba.

• Per arrestare il tosaerba, rilasciare la leva di azionamento (11).

10.2 Impostazione dell'altezza delle lame (Fig. 7)

Al momento della consegna, le ruote del tosaerba sono impostate nella posizione per il taglio corto. Prima di utilizzare il tosaerba per la prima volta, impostare la posizione di taglio scegliendo l'altezza appropriata al proprio prato. L'altezza media dell'erba dovrebbe essere compresa tra 30-40 mm e 60 mm durante i mesi freddi e tra 50 mm e 30-40 mm durante i mesi caldi.

10.3 Per regolare l'altezza delle lame:

• Rimuovere pacco batteria e chiave.

• Per aumentare l'altezza, afferrare la leva di regolazione dell'altezza (6) e spostarla verso la parte anteriore del tosaerba.

• Per ridurre l'altezza, afferrare la leva di regolazione dell'altezza (6) e spostarla verso la parte posteriore del tosaerba.

• Reinserire la chiave e il pacco batteria prima di procedere con la falciatura.

10.4 Conversione in pacciamatrice (Fig. 8)

AVVERTENZA: solo a motore fermo con lama immobile.

1. Sollevare il coperchio posteriore e rimuovere il sacco raccoglierba.

2. Spingere il cuneo di pacciamatura nella scocca. Bloccare il cuneo di pacciamatura con il

pulsante nell’apertura della scocca.

3. Abbassare nuovamente il coperchio posteriore.

10.4.1 Cos’è la pacciamatura

La pacciamatura consiste nel tagliare l’erba in un solo passaggio, quindi nel triturarla finemente ed espellerla sul tratto di prato come fertilizzante naturale.POWDPG7560 IT Copyright © 2018 VARO P a g . | 12 www.varo.com Suggerimenti per la pacciamatura:

• Eseguire regolarmente dei ritocchi di max. 2 cm, da 6 cm a 4 cm di altezza dell’erba.

• Utilizzare una lama affilata.

• Non lavorare l’erba bagnata.

• Impostare la velocità max. del motore.

• Procedere alla velocità di lavoro.

• Proteggere tutti i dispositivi di sicurezza, le prese d’aria ed il vano da sporcizia e polvere. Pulire l’apparecchio con uno straccio pulito o con un getto d'aria compressa a bassa pressione.

• Si consiglia di pulire l’apparecchio subito dopo ogni utilizzo.

• Pulire l’apparecchio regolarmente con un panno umido e del sapone neutro. Non usare agenti pulenti o solventi, in quanto potrebbero intaccare le parti in plastica dell'apparecchio. Assicurarsi che non vi siano infiltrazioni d’acqua nell’apparecchio. Non usare solventi quali benzina, alcool, ammoniaca, ecc. Questi solventi possono danneggiare le parti in plastica.

11.2 Manutenzione della lama

• Eliminare regolarmente erba e sporcizia dalla lama.

• All’inizio della stagione di utilizzo, esaminare con cura le condizioni della lama.

• Se la lama è molto smussata, affilarla o sostituirla.

• Se la lama è danneggiata o usurata, applicarne una nuova. Se la lama slitta, inserire il cacciavite nel foro di posizionamento e serrare la lama con la chiave. Avvertenza! Osservare le seguenti precauzioni:

• Prestare attenzione a non tagliarsi. Afferrare la lama utilizzando guanti da lavoro resistenti oppure un panno.

• Utilizzare solo il tipo di lama di ricambio specificato.

• Non rimuovere la turbina per nessun motivo.

11.3 Sostituzione della lama

Per motivi di sicurezza, si raccomanda di far sostituire la lama a un professionista autorizzato. Importante: usare guanti da lavoro! 12 DATI TECNICI Tipo POWDPG7560 Tensione 40V Velocità di rotazione 3300 min-1 Larghezza di taglio 370 mm Classe di protezione Classe III Grado di protezione IPX1 Cassa di raccolta 40 lPOWDPG7560 IT Copyright © 2018 VARO P a g . | 13 www.varo.com Altezza di taglio 30-70 mm Alloggiamento, materiale Plastica Cassetto raccoglierba, materiale Nylon con copertura superiore in plastica Numero di posizioni di altezza

Tipo di motore Senza spazzole Diametro ruota anteriore 150 mm Diametro ruota posteriore 180 mm Altezza manubrio regolabile centrale

Impugnatura superiore di trasporto

Impugnatura pieghevole

13 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 68 dB(A) Livello di potenza acustica LwA 90 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione): 1,5 m/s² K = 1,5 m/s² 14 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.POWDPG7560 IT Copyright © 2018 VARO P a g . | 14 www.varo.com

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto.

• A garanzia di un funzionamento ottimale, l’apparecchio deve essere caricato almeno una volta al mese. 15 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.POWDPG7560 IT Copyright © 2018 VARO P a g . | 15 www.varo.com

16 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Tosaerba Marchio: POWERplus Numero articolo: POWDPG7560 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma); 2011/65/EU 2014/30/EG 2006/42/EG 2000/14/EG Annex V LwA 88dB(A) / 90dB(A) Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma); EN60335-1: 2012 EN60335-2-77: 2010 EN55014-1: 2006 EN55014-2: 2015 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager Data: 06/04/2017POWDPG7560 PT Copyright © 2018 VARO P á g i n a | 1 www.varo.com 1 APLICAÇÃO ..................................................................................... 3
