POWDPG7560 - Corta-relva PowerPlus - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho POWDPG7560 PowerPlus em formato PDF.
| Tipo de produto | Cortador de grama sem fio |
| Marca | PowerPlus |
| Modelo | POWDPG7560 |
| Alimentação | Bateria de lítio 40 V (bateria e carregador não incluídos) |
| Tipo de motor | Sem escovas |
| Largura de corte | 370 mm |
| Altura de corte | 30 - 70 mm, ajustável em 5 posições |
| Capacidade do saco coletor | 40 litros |
| Função mulching | Sim, com cunha de mulching incluída |
| Velocidade de rotação da lâmina | 3300 min⁻¹ |
| Material do carter | Plástico |
| Material do saco coletor | Nylon com tampa plástica |
| Diâmetro das rodas dianteiras | 150 mm |
| Diâmetro das rodas traseiras | 180 mm |
| Cabo ajustável | Sim, altura ajustável, dobrável |
| Nível de pressão sonora (LpA) | 68 dB(A) |
| Nível de potência sonora (LwA) | 90 dB(A) |
| Vibrações (aw) | 1,5 m/s² (incerteza K=1,5 m/s²) |
| Classe de proteção | III (alimentação de baixa tensão) |
| Índice de proteção | IPX1 (protegido contra quedas de água verticais) |
| Garantia | 36 meses |
Perguntas frequentes - POWDPG7560 PowerPlus
Perguntas dos utilizadores sobre POWDPG7560 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual POWDPG7560 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWDPG7560 da marca PowerPlus.
MANUAL DE UTILIZADOR POWDPG7560 PowerPlus
- Camine, no corra nunca.
8 CARICAMENTO E INSERIMENTO O RIMOZIONE DELLA BATTERIA
2 DESCRIÇÃO (FIG. A) 3
3 CONTEÚDO DA EMBALAGEM 3
4 SÍMBOLOS....3
5 PROCEDIMENTOS GERAIS DE SEGURANÇA......4
5.1 Local a trabalhar 4
5.2 Segurança elétrica 5
5.3 Segurança de pessoas....5
5.4 Manuseamento e emprego de ferramentas elétricas com precaução ....6
5.5 Manutenção....6
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA CORTARELVAS. 6
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES....8
7.1 Baterias....8
7.2 Carregadores....8
8 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DA BATERIA....9
8.1 Indicações de carga....9
8.2 Inserção da bateria (Fig. 1)....9
8.3 Para remover o conjunto da bateria 9
8.4 Indicador da capacidade da bateria (Fig. 2)....10
9 MONTAGEM....10
9.1 Desdobrar e ajustar o conjunto da pega (Fig. 3)....10
9.1.1 Para elevar o conjunto da pega....10
9.1.2 Para baixar o conjunto da pega: (Fig. 4)....10
9.2 Instalação da fivela de fecho fixa (Fig. 5)....11
9.3 Instalação do coletor de relva (para a operação de recolha na parte traseira) (Fig. 6)....11
10 OPERAÇÃO .... 11
10.1 Arrancar/parar o corta-relva....11
10.2 Definir a altura da lâmina (Fig. 7)....11
POWERPLUS HIGH QUALITY TOOLS
POWDPG7560 PT
10.3 Para ajustar a altura da lâmina: 11
10.4 Ajustar para cortar a cobertura morta....11
10.4.1 O que é cortar a cobertura morta (mulching)....12
11 LIMPEZA E MANUTENÇÃO....12
11.1 Limpeza 12
11.2 Manutenção da lamina (Fig. 5)....12
11.3 Substituição da lâmina....12
12 TECHNICAL DATA....13
13 RUÍDO 13
14 GARANTIA....13
15 MEIO-AMBIENTE....14
16 DECLARAÇÃO DE CONFORMIDADE ....15

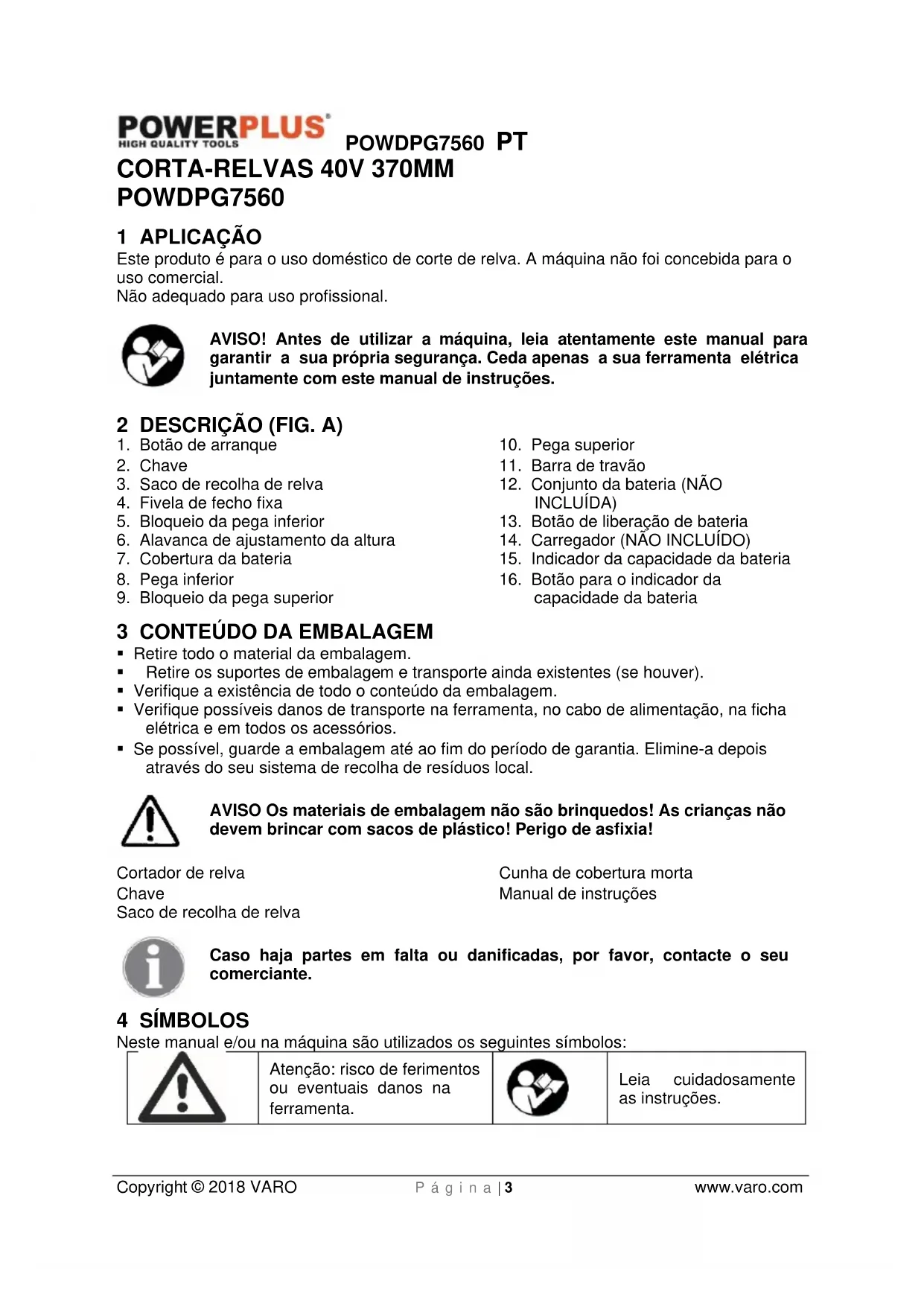

CORTA-RELVAS 40V 370MM
POWDPG7560
1 APLICAÇÃO
Este produto é para o uso doméstico de corte de relva. A máquina não foi concebida para o uso comercial.
Não adequado para uso profissional.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
- Botão de arranque
- Chave
- Saco de recolha de relva
- Fivela de fecho fixa
- Bloqueio da pega inferior
- Alavanca de ajustamento da altura
- Cobertura da bateria
- Pega inferior
-
Bloqueio da pega superior
-
Pega superior
- Barra de travão
- Conjunto da bateria (NÃO INCLUÍDA)
- Botão de liberação de bateria
- Carregador (NÃO INCLUÍDO)
- Indicador da capacidade da bateria
- Botão para o indicador da capacidade da bateria
3 CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
Cortador de relva
Chave
Saco de recolha de relva
Cunha de cobertura morta
Manual de instruções
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Leia cuidadosamente as instruções. |
 | Mantenha os observadores afastados. |  | Aviso! Objetos a voar! |
 | Mantenha as mãos e os pés afastados das partes afiadas. |  | Desligue o equipamento e retire a chave isoladora antes de ajustar, limpar e se afastar do equipamento durante por algum tempo. |
 | Indica o perigo de choque elétrico. |  | Nunca trabalhe com o corta-relvas à chuva ou com condições de humidade ou com água. Perigo de choque. |
 | Espere até que todos os componentes da máquina estejam completamente parados, antes de lhes tocar. As lâminas continuam a rodar depois da máquina tiver sido desligada. Uma lâmina a girar pode causar ferimentos. |  | Use proteção ocular. |
 | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. (apenas para carregador) |  | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). |
 | Use luvas de proteção. |  | Recomenda-se o uso de sapatos de proteção. |
 | Não exponha o carregador e o conjunto da bateria a água. |  | Não queime o conjunto da bateria ou carregador. |
 | Temperatura ambiente máx. 40°C. (apenas para bateria) |  | Use bateria e carregador apenas em salas fechadas. |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Atenção! Devem ser lidas todas as instruções fornecidas. O não-cumprimento das instruções que se seguem pode provocar choque elétrico, incêndio e /ou ferimentos graves. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com alimentação elétrica (com cabo elétrico).
5.1 Local a trabalhar
- Mantenha a sua área a trabalhar limpa e arrumada. A desordem e áreas a trabalhar com pouca iluminação podem desencadear acidentes.
POWDPG7560 PT
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
- Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança de pessoas
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança anti-derrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição „OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobrevalorize. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
POWDPG7560 PT
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspeccione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Manutenção
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA CORTARELVAS.
- Este aparelho não deve ser usado por crianças. Crianças devem ser supervisionadas para garantir que não brincam com o aparelho. A limpeza e manutenção não podem ser realizadas por crianças.
- Esta unidade pode ser usada por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com pouca experiência ou conhecimento, sob a condição de que tenham sido supervisionados ou instruídas relativamente ao uso em segurança do equipamento e compreendam os riscos resultantes.
- Familiarize-se com as instruções e a correta utilização da máquina.
- Evite usar roupa solta ou roupa com cordas ou cintos pendurados.
- Pecas com desgaste ou danificadas devem ser substituídas.
- Tenha especial cuidado ao rodar o corta-relvas e ao puxá-lo na sua direção. Não ligue o motor se o saco de relva não estiver instalado.
- Tenha atenção que em máquinas com lâminas de corte múltiplas, o movimento de um diâmetro de corte pode provocar rotações nas outras lâminas.
- Ao ajustar a máquina certifique-se de que não ficam dedos presos entre as lâminas de corte móveis e pecas fixas da máquina.
- Permita que o motor arrefeca antes de guardar a máquina.
- Ao efetuar uma reparação na lâmina de corte, note que mesmo que a alimentação esteja desligada, as lâminas podem mover-se.
POWDPG7560 PT
- Substitua peças com desgaste ou danificadas por segurança. Use apenas peças sobressalentes e acessórios originais.
- A máquina deve ser operada com uma corrente de disparo não execendo 30 mA através de um dispositivo de corrente residual (RCD).
- Nunca deixe crianças ou pessoas que não conheçam estas instruções utilizar este corta-relvas. Regulamentos locais podem restringir a idade do utilizador.
- Nunca corte relva com pessoas, sobretudo crianças, ou animais domésticos por perto.
- O operador ou utilizador é responsável em caso de acidentes ou perigos sofridos por outras pessoas ou aos seus pertences.
- Não manuseie o corta-relvas descalço ou calçando sandálias abertas. Utilize sempre calçado adequado e calças compridas.
- Inspezione cuidadosamente a área onde o corta-relvas será usado e remova todas as pedras, paus, arames e outros objetos alheios.
- Antes do uso, faça sempre uma inspeção visual para verificar o bom estado das lâminas, dos parafusos da lâmina e do grupo funcional de corte, sem desgastes ou danos.
- Substitua lâminas e parafusos gastos ou danificados em conjunto, para preservar o equilíbrio.
- Corte a relva somente à luz do dia ou com uma boa iluminação artificial.
- Se é praticável, evite a utilização do corta-relvas em erva molhada.
■ Ande e nunca corra.
- Nunca trabalhe com a ferramenta que tenha dispositivos de proteção e segurança defeituosos, ou sem os dispositivos de segurança colocados, por exemplo deflectores e/ou dispositivos de recolha de erva montados.
- Cortar relva em terrenos não planos pode ser perigoso:
- Não corte relva em declives excessivamente acentuados.
- Em declives ou em erva molhada, tenha muito cuidado com os seus passos.
- Corte transversalmente ao declive, nunca para cima e para baixo.
- Tenha especial atenção durante as mudanças de direção em declives.
- Seja extremamente prudente quando esteja a recuar, ou quando esteja a puxar o cortarelvas na sua direção.
– Nunca corte relva puxando o corta-relvas na sua direção.
- Aguarde a paragem da lâmina, caso o corta-relvas tenha que ser inclinado para o transporte em superfícies sem relva e aquando do transporte do corta-relvas para as, ou das, áreas a serem cortadas.
- Não vire a máquina quando esteja a ligar o motor, exceto quando a máquina deve ser inclinada para o seu arranque em erva alta. Neste caso, não a incline mais do que o absolutamente necessário e incline apenas a parte que fica longe do utilizador. Assegure-se sempre que ambas as mãos estão na posição operacional, antes de colocar a máquina novamente no chão.
- Ligue o corta-relvas conforme as instruções, e com os pés sempre longe da(s) lâmina(s).
- Não coloque mãos ou pés perto ou debaixo das partes móveis.
- Mantenha a abertura de descarga sempre descoberta.
- Nunca levante ou transporte o corta-relvas ligado.
- Certifique-se de que todas as peças móveis estão totalmente imobilizadas:
– sempre que abandone o corta-relvas;
- entes de remover obstruções ou limpar obstruções no canal de ejeção;
- antes de verificar, limpar ou trabalhar no corta-relvas;
- quando atingir um objeto estranho. Procure danos no corta-relvas e realize as reparações necessárias antes de reiniciar e operar o corta-relvas..
- Se o corta-relvas começar a vibrar de forma irregular, é necessária uma inspeção imediata.
- verifique se há obstruções;
POWDPG7560 PT
– realize as reparações necessárias em peças danificadas;
- certifique-se de que todas as porcas, parafusos e cavilhas estão apertados.
- Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o corta-relvas se encontra em condições operacionais seguras.
- Verifique no dispositivo de recolha de erva com frequência a existência de desgastes ou degradações.
- Por motivos de segurança, substitua peças gastos ou danificadas.
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES
Utilize apenas baterias e carregadores apropriados para esta máquina.
7.1 Baterias
- Nunca tente abrir por algum motivo.
- Não quarde em locais onde a temperatura possa exceder 40°C.
- Carregue apenas a temperaturas ambiente entre 4°C e 40°C.
- Armazene as suas baterias num local fresco e seco (5 °C-20 °C). Nunca armazene baterias descarregadas.
- É recomendável desacarregar e carregar novamente as baterias de iões de lítio regularmente (pelo menos, 4 vezes por ano). A carga ideal para o armazenamento a longo prazo da sua bateria de iões de lítio é de 40% da capacidade.
- Ao descartar as baterias, siga as instruções fornecidas na seccão "Proteger o ambiente".
- Não provoque curto-circuitos. Caso seja efetuada uma ligação entre o terminal positivo (+) e o negativo (-) direta ou acidentalmente pelo contacto de objetos metálicos, a bateria sofre um curto-circuito seguindo-se uma corrente intensa que irá gerar calor que pode provocar rutura ou incêndio da caixa.
- Não aquecer. Se as baterias forem aquecidas acima de 100 °C, a vedação, os separadores de isolamento e outros componentes de polímero podem ficar danificados resultando em fuga de eletrólito e/ou curto-circuito interno que gera calor provocando rutura ou incêndio. Mais ainda, não descarte as baterias no fogo pois pode ocorrer uma explosão e/ou queimaduras graves.
- Em condições extremas pode ocorrer fuga da bateria. Se observar líquido na bateria, proceda como se segue:
- Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele.
- Caso entre em contacto com os olhos, siga as instruções que se sequem:
√ Lave imediatamente com água. Neutralize com um ácido suave como limão ou vinagre.
√ Em caso de contacto com os olhos, lave abundantemente com água limpa por pelo menos 10 minutos. Consulte um médico.
Perigo de incêndio! Evite o curto-circuito de contactos de uma bateria removida. Não queime a bateria.
7.2 Carregadores
- Nunca tente carregar baterias não recarregáveis.
- Substitua imediatamente cabos com defeito.
- Não exponha à água.
- Não abra o carregador.
- Não teste o carregador.
- O carregador destina-se unicamente a uso no interior.
8 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DA BATERIA
8.1 Indicações de carga
Ligue o carregador à tomada elétrica
- Verde contínuo: pronto a ser carregado
■ Vermelho intermitente: a carregar
■ Verde contínuo: carregado
- Verde e vermelho contínuo: bateria ou carregador danificado
Aviso: caso a bateria não encaixe corretamente, desconecte-a e certifique-se que o acumulador é o modelo correto para este carregador, tal como indicado na tabela de especificações. Não carregue qualquer outro acumulador ou qualquer outro acumulador que não encaixe de forma segura no carregador.
- Controle frequentemente o carregador e o acumulador enquanto os mesmos estão ligados
- Quando terminado, remova o carregador da fonte elétrica e desconecte-o do acumulador.
- Deixe o acumulador arrefecer completamente antes de o utilizar.
- Guarde o carregador e o acumulador em espaços interiores, fora do alcance das crianças.
AVISO: caso a bateria esteja quente depois do uso contínuo da ferramenta, permita que a mesma arrefeça para uma temperatura ambiente antes de a carregar. Tal irá prolongar a vida das suas baterias.
8.2 Inserção da bateria (Fig. 1)
AVISO Retire sempre o conjunto da bateria (12) e a chave (2) da sua ferramenta quando estiver a montar peças, efetuar ajustamentos, operações de limpeza ou quando a mesma não estiver a ser utilizada. Se retirar o conjunto da bateria e a chave esse facto irá impedir um arranque acidental, que poderia causar ferimentos graves.
■ Levante a cobertura da bateria (7).
- Coloque o conjunto da bateria (12) no corta-relva.
- Alinhe as ranhuras salientes no conjunto da bateria com os sulcos existentes na porta da bateria do corta-relva.
- Empurre a bateria para baixo para dentro do compartimento da bateria até a mesma se encaixar no seu lugar.
- Baixe a cobertura da bateria.
AVISO Certifique-se que o fecho da parte superior do conjunto da bateria se encaixa no lugar e que o conjunto da bateria está totalmente encaixado e fixo na porta da bateria do corta-relva antes de iniciar o funcionamento. Se não fixar de forma segura o conjunto da bateria isso pode causar a queda da bateria, o que pode causar ferimentos graves.
8.3 Para remover o conjunto da bateria
■ Levante a cobertura da bateria.
- Prima e mantenha premido o botão do fecho da bateria existente na parte superior do fecho da bateria.
■ Remova o conjunto da bateria do corta-relva
AVISO Para evitar ferimentos graves, remova o conjunto da bateria e a chave quando carregar ou transportar a ferramenta.
8.4 Indicador da capacidade da bateria (Fig. 2)
Existem indicadores da capacidade da bateria (15) no acumulador e pode verificar o estado de capacidade da bateria se apertar o botão (16). Antes de utilizar a máquina, pressione por favor o interruptor de acionamento para verificar se a bateria está suficientemente carregada para um funcionamento adequado.
Esses 3 LED's podem indicar o estado do nível de capacidade da bateria:
- Os 3 LED's estão acesos: a bateria está completamente carregada
- Os 2 LED's estão acesos: a bateria está carregada a 60%
- 1 LED está aceso: a bateria está quase descarregada
9 MONTAGEM
9.1 Desdobrar e ajustar o conjunto da pega (Fig. 3)
9.1.1 Para elevar o conjunto da pega
- Abra os fechos da pega inferior (5).
- Puxe para cima e para trás na pega inferior (8) até que esta fique alinhada com a ranhura entre os fechos da pega e a estrutura do corta-relva.
NOTA: Se a pega inferior for difícil de mover, rode os fechos da pega inferior no sentido dos ponteiros do relógio (5) para libertar a pega.
- Para fixar a pega inferior no seu lugar, feche os fechos da pega inferior.
NOTA: Se a pega inferior (8) estiver solta ou não encaixar totalmente na ranhura, rode os fechos da pega inferior no sentido dos ponteiros do relógio para fixar a pega.
- Abra os fechos da pega superior (9).
- Puxe para cima e para trás a pega superior (10) para a elevar para a colocar em posição de funcionamento. Certifique-se de que a pega inferior (8) está encaixada nas ranhuras na parte inferior da pega superior.
- Para fixar a pega superior no seu lugar, feche os fechos da pega superior.
NOTA: Se a pega superior estiver solta ou separada da pega inferior, aperte os parafusos dos fechos da pega superior, rodando-os no sentido dos ponteiros do relógio.
9.1.2 Para baixar o conjunto da pega: (Fig. 4)
- Abra os fechos da pega superior (9)
POWDPG7560 PT
NOTA: Se tiver dificuldade em abrir a pega superior, desaperte os parafusos dos fechos da pega superior, rodando-os no sentido contrário ao dos ponteiros do relógio.
■ Baixar a pega superior (10).
- Abra o fecho da pega inferior (5).
- Empurre para o lado de fora em cada um dos lados da pega inferior (8) até a libertar da ranhura. Em seguida, dobre a pega para a frente da unidade. Evite rasgar ou prender quaisquer cabos.
9.2 Instalação da fivela de fecho fixa (Fig. 5)
- Para prender a fivela de fecho fixa (4) no seu lugar.
- Certifique-se que a fivela está instalada de forma segura.
9.3 Instalação do coletor de relva (para a operação de recolha na parte traseira) (Fig. 6)
- Retire a chave e o coniunto da bateria.
■ Levante a porta de descarga traseira. - Levante o coletor de relva pela pega e coloque-o sob a porta de descarga traseira de forma a que os ganchos existentes no coletor de relva fiquem apoiados nas ranhuras existentes na estrutura do corta-relva.
■ Levante a porta de descarga traseira. - Recologue a chave e o conjunto da bateria quando estiver preparado para cortar.
10 OPERAÇÃO
10.1 Arrancar/parar o corta-relva
■ Levante a cobertura da bateria.
- Instale o conjunto da bateria.
■ Baixe a cobertura da bateria.
- Insira a chave (2) no orifício da chave.
- Prima e mantenha premido o botão de arranque (1). Puxe a barra de travão (11) na direção da peça e solte o botão para fazer arrancar o corta-relva.
- Para parar o corta-relya, solte a barra de travão (11).
10.2 Definir a altura da lâmina (Fig. 7)
Quando a máquina é enviada de fábrica, as rodas do corta-relva estão predefinidas para uma posição de corte baixo. Antes de usar o corta-relva pela primeira vez, eleve a posição de corte para a altura mais adequada para o seu relvado. O relvado médio deverá oscilar entre 30-40mm a 60mm, durante os meses mais frios e entre 50 mm e 30-40mm durante os meses quentes.
10.3 Para ajustar a altura da lâmina:
- Retire a chave e o conjunto da bateria.
- Para elevar a altura da lâmina, segure na alavanca de ajustamento da altura (6) e deslogue-a para a parte da frente do corta-relya.
- Para fazer baixar a altura da lâmina, segure na alavanca de ajuste da altura (6) e deslogue-a para a parte de trás do corta-relya.
- Recoloque a chave (2) e o conjunto da bateria quando estiver preparado para cortar.
10.4 Ajustar para cortar a cobertura morta (Fig.; 8)
AVISO: apenas com um motor parado e a lâmina imobilizada.
POWDPG7560 PT
- Suba a tampa traseira e remova o cesto de recolha de relva.
- Empurre a cunha de corte de cobertura morta para dentro da plataforma. Bloqueie a cunha de corte de cobertura morta com o botão na abertura da plataforma.
- Desca novamente a tampa traseira.
10.4.1 O que é cortar a cobertura morta (mulching)
Ao cortar a cobertura morta, a relva é cortada num passo de trabalho, de seguida finamente cortada e devolvida novamente à faixa de relva como fertilizante natural.
Dicas para cortar a cobertura morta:
- Corte regular de no max. 2 cm desde 6 cm a 4 cm de altura de relva.
- Use uma lâmina de corte afiada.
- Não corte relva molhada.
- Ajuste para a velocidade máxima do motor.
- Mova apenas ao ritmo do trabalho.
- Limpe regularmente a cunha de corte de cobertura morta, o lado interior da caixa e a lâmina de corte.
11 LIMPEZA E MANUTENÇÃO
11.1 Limpeza
- Mantenha, o mais possível, todos os dispositivos de segurança, as aberturas de ventilação de ar e a caixa do motor livre de sujidade e poeira. Limpe o equipamento com um plano limpo ou com um sopro de ar comprido de pressão baixa.
- Recomendamos a limpeza imediatamente da máquina, cada vez após o fim da utilização.
- Faça uma limpeza regular do equipamento, com um pano húmido e algum sabão não agressivo. Não utilize agentes de limpeza ou solventes; estes podem atacar os componentes de plástico do equipamento. Assegure-se que nenhuma água pode entrar na máquina.
Nunca utilize solventes como gasolina, álcool, água amoniacal etc. Estes solventes podem danificar os componentes de plástico.
11.2 Manutenção da lamina (Fig. 5)
- Remova regularmente relva e lama da lâmina.
- No início da estação de jardinagem, examine cuidadosamente as condições da lâmina.
- Se a lâmina estiver danificada ou gasta, coloque uma nova lâmina.
Se a lâmina estiver a escorregar, coloque a chave de fendas no orifício de localização, ajuste a lâmina com a chave.
Aviso! Siga as seguintes precauções:
- Tenha cuidado para não se cortar. Utilize luvas de trabalho ou um pano para agarrar a lâmina.
- Utilize apenas a lâmina de substituição indicada.
- Não retire de maneira alguma o rotor.
11.3 Substituição da lâmina
Por razões de segurança, recomendamos que a substituição da lâmina seja efetuada por um profissional autorizado.
Importante: Utilize luvas de trabalho!
12 TECHNICAL DATA
| Tipo | POWDPG7560 |
| Voltagem | 40V |
| Velocidade de rotação | 3300 min-1 |
| Largura de corte | 370 mm |
| Classe de proteção | Classe III |
| Grau de proteção | IPX1 |
| Caixa de recolha | 40 l |
| Altura de corte | 30-70 mm |
| Caixa do material | Plástico |
| Material da caixa de relva | Nylon com tampa superior de plástico |
| Número de posições de altura | 5 |
| Tipo de motor | Sem escovas |
| Diâmetro da roda dianteira | 150 mm |
| Diâmetro da roda traseira | 180 mm |
| Pega ajustável de altura central | Sim |
| Pega de transporte superior | Sim |
| Pega dobrável | Sim |
| Descarga traseira | Sim |
| Recolha | Sim |
13 RUÍDO
Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)
| Nível de pressão acústica LpA | 68 dB(A) |
| Nível de potência acústica LwA | 90 dB(A) |
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
aw (Vibração):
1,5 m/s²
K = 1,5 ~m / s^2
14 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efectivos, a partir da data de aquisição pelo primeiro utilizador.
- Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, excepto se acordado de outra forma por escrito.
POWDPG7560 PT
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorrecta, queda de raio, voltagem de rede incorrecta. Esta lista não é restrictiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado correctamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
- A sua ferramenta deve ser carregada, no mínimo, uma vez por mês para garantir um ótimo funcionamento desta ferramenta.
15 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas eléctricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: CORTA-RELVAS
Marca: POWERplus
Modelo n°.: POWDPG7560
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
2011/65/EU
2014/30/EG
2006/42/EG
2000/14/EG Annex V LwA 88dB(A) / 90dB(A)
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura);
EN60335-1: 2012
EN60335-2-77: 2010
EN55014-1:2006
EN55014-2: 2015
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Philippe Vankerkhove
Assuntos Regulamentares – Gestor de Conformidade
Data: 06/04/2017
1 BRUKSOMRÅDE 3
2 BESKRIVELSE (FIG. A) 3
3 PAKKENS INNHOLD 3
4 SYMBOLER....3
5 GENERELLE SIKKERHETSFORSKRIFTER....4
5.1 Arbeidsplassen 4
5.2 Elektrisk sikkerhet 5
5.3 Personsikkerhet....5
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 5
5.5 Service....6
6 UTFYLLENDE SIKKERHETSINSTRUKSER FOR GRESSKLIPPERE 6
7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE . 7
