MANUAL DE UTILIZADOR POWEG63773X PowerPlus

9 ANTES DA COLOCAÇÃO EM FUNCIONAMENTO ....................... 10

10.1.2 Operação dos comandos para cortar a relva ............................................................. 11

10.2 Parar o motor .......................................................................................................... 11

10.3 Função de autopropulsão (Fig. 10) ........................................................................ 11

10.4 Instruções para ajustar a altura (Fig. 11) ............................................................... 12

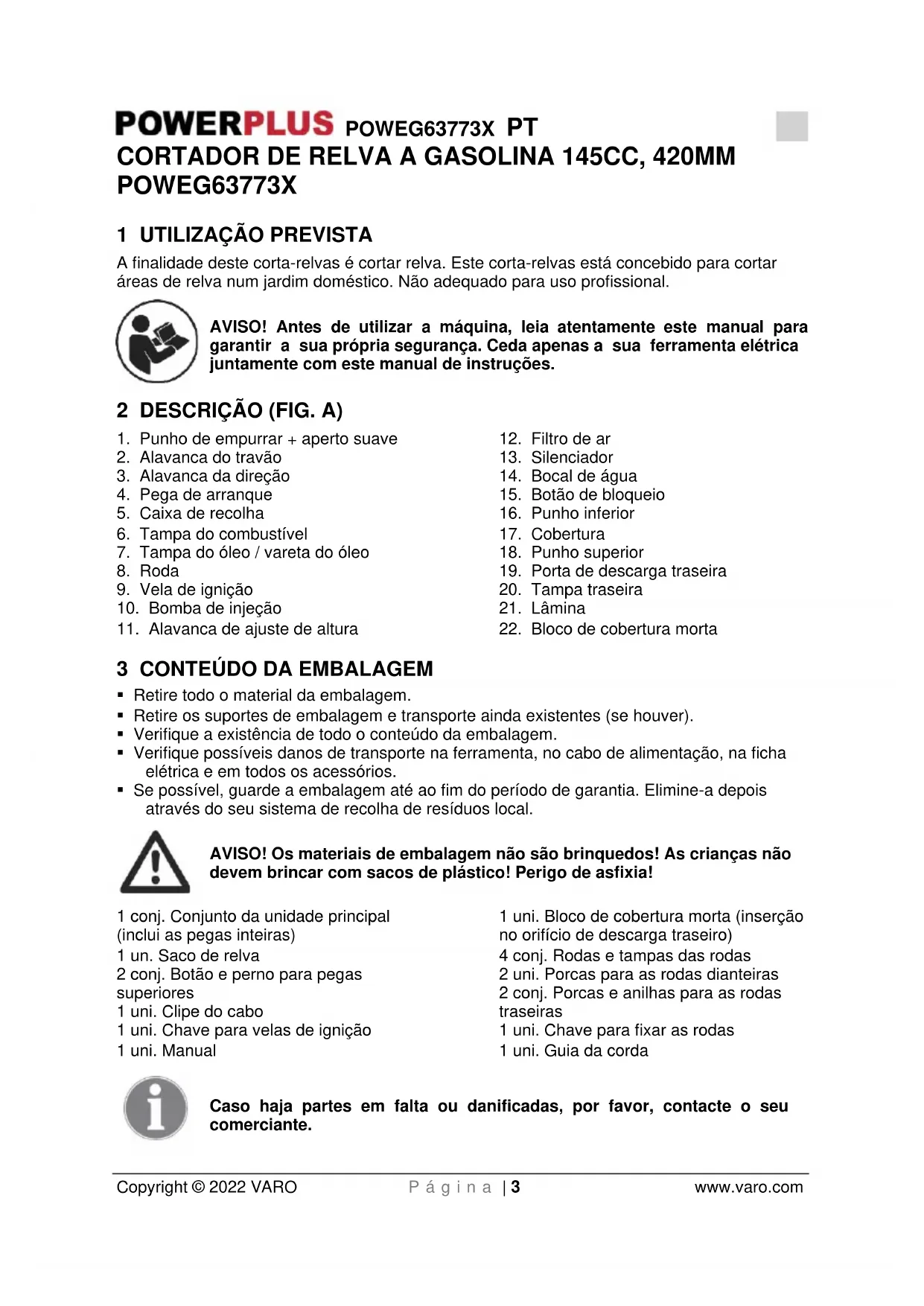

1 UTILIZAÇÃO PREVISTA

A finalidade deste corta-relvas é cortar relva. Este corta-relvas está concebido para cortar áreas de relva num jardim doméstico. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A)

1. Punho de empurrar + aperto suave

2. Alavanca do travão

3. Alavanca da direção

6. Tampa do combustível

10. Bomba de injeção

15. Botão de bloqueio

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 conj. Conjunto da unidade principal (inclui as pegas inteiras) 1 un. Saco de relva 2 conj. Botão e perno para pegas superiores 1 uni. Clipe do cabo 1 uni. Chave para velas de ignição 1 uni. Manual 1 uni. Bloco de cobertura morta (inserção no orifício de descarga traseiro) 4 conj. Rodas e tampas das rodas 2 uni. Porcas para as rodas dianteiras 2 conj. Porcas e anilhas para as rodas traseiras 1 uni. Chave para fixar as rodas 1 uni. Guia da corda Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 4 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Aponta para risco de lesão pessoal ou danos na ferramenta.

Em conformidade com as normas de segurança aplicáveis essenciais das diretivas europeias.

Leia o manual cuidadosamente antes de utilizar o aparelho.

Não toque num silenciador ou cilindro quente. Pode queimar-se. Estas peças ficam extremamente quentes com o respetivo funcionamento. Quando são desligadas, permanecem quentes durante um curto período de tempo.

Aviso! Objetos voadores.

Mantenha as mãos e os pés afastados das peças cortantes.

Mantenha quaisquer terceiras pessoas afastadas.

Durante a reparação, retire a vela de ignição. Depois, proceda à reparação de acordo com o manual de operação.

Preste mais atenção às mãos e pés do operador para evitar a ocorrência de lesões.

Mantenha as mãos e os pés fora das aberturas durante o funcionamento do aparelho.

Aguarde até os componentes da máquina pararem por completo antes de lhes tocar. As lâminas continuam a girar mesmo depois de a máquina ser desligada, uma lâmina rotacional pode provocar lesões.

Use acessórios e óculos de proteção! Use capacete!POWEG63773X PT Copyright © 2022 VARO P á g i n a | 5 www.varo.com

Manter as mãos e os pés afastados.

O combustível é inflamável. Deixe o motor arrefecer durante um mínimo de 2 minutos antes de reabastecer.

Atenção! O combustível é altamente inflamável! Perigo de explosão! Não derrame combustível!

Uso obrigatório de proteção ocular.

Usar proteção contra o ruído.

Premir a lâmpada primária nunca mais de 3 vezes.

Verificar e reabastecer o nível de óleo.

Não tocar na superfície.

Valor do nível da potência sonora garantido em dB.

Função de propulsão própria.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 6 www.varo.com Aviso: Mantenha os sinais de segurança nítidos e visíveis no equipamento. Substitua os sinais de segurança caso não se encontrem presentes ou sejam ilegíveis.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

AVISO: Durante o uso de ferramentas acionadas por gasolina, cumpra sempre as precauções básicas de segurança, incluído as seguintes, para diminuir o risco de ferimentos pessoais graves e/ou danos no aparelho. Leia todas as instruções antes de colocar este produto em funcionamento e guarde estas instruções para uma futura consulta. AVISO: esta máquina produz um campo eletromagnético durante a operação. Este campo pode, em algumas circunstâncias, interferir com implantes médicos ativos ou passivos. Para reduzir o risco de ferimentos sérios ou fatais, recomendamos às pessoas com implantes ativos ou passivos a consultar o seu médico e o fabricante do implante médico antes de operar esta máquina.

• Leia com cuidado as instruções. Familiarize-se com os elementos de controlo e o uso correto do equipamento.

• Nunca deixe crianças ou pessoas, que não conhecem estas instruções, utilizar este corta- relva. Regulamentos locais podem restringir a idade do utilizador.

• Nunca corte relva com pessoas, sobretudo crianças, ou animais domésticos por perto.

• Lembre-se que o operador ou utilizador é responsável em caso de acidentes ou perigos sofridos por outras pessoas ou os seus pertences.

• Os operadores devem receber formação adequada sobre a utilização, ajuste e operação da máquina, incluindo operações proibidas.

• Use sempre calçado resistente e calças compridas durante o ato de corte. Não utilize o equipamento descalço ou com sandálias abertas.

• Antes de iniciar os trabalhos, a área a cortar deve ser devidamente examinada. Todos os objetos, como pedras, brinquedos, paus e fios, etc. que possam ser recolhidos pela máquina devem ser removidos. Aviso! O combustível é altamente inflamável.

• .Armazene o combustível em recipientes especialmente concebidos para este fim;

• Reabasteça apenas no exterior e não fume durante o reabastecimento;

• Antes de ligar o motor, abasteça-o com combustível. Nunca remova a tampa do depósito de combustível ou adicione gasolina com o motor a trabalhar ou ainda quente;

• Caso entornou gasolina, não tente ligar o motor, mas tire a máquina da área com combustível entornado e evite qualquer fonte de ignição até os vapores de gasolina se dispersaram.

• Coloque novamente e com segurança todas as tampas no depósito de combustível e nos recipientes;

• Substitua silenciadores defeituosos;

• Antes do uso, faça sempre uma inspeção visual para verificar o bom estado das lâminas, dos parafusos da lâmina e do grupo funcional de corte, sem desgastes ou danos. Substitua lâminas e parafusos gastos ou danificados em conjunto, para preservar o equilíbrio;POWEG63773X PT Copyright © 2022 VARO P á g i n a | 7 www.varo.com

• Não trabalhe com o motor em espaços fechados onde os vapores perigosos de monóxido de carbono se podem acumular;

• Aviso! Não use o corta-relva quando exista um risco de ignição.

• Recomenda-se limitar a duração de operação para minimizar os riscos de ruído e vibração.

• Tenha cuidado ao trabalho com o cortador de relva em inclinações e junto de lixeiras, valas e aterros.

• Corte a relva somente a luz de dia ou com uma boa iluminação artificial;

• Se é praticável, evite a utilização do equipamento em erva molhada;

• Em declives, tenha muito cuidado com os seus passos;

• Caminhe e nunca corra;

• Em caso de máquinas giratórias com rodas, faça um corte transversal ao declive, nunca para cima e para baixo;

• Tenha especial atenção durante as mudanças de direção em declives;

• Não corte relva em declives acentuados e excessivos;

• Seja extremamente prudente quando esteja a fazer uma inversão ou esteja a puxar o corta-relva na sua direção;

• Pare a(s) lâmina(s) caso o corta-relvas será inclinado para o transporte, andará em superfícies sem relva e quando transportará o corta-relvas para as ou das áreas a serem tratadas;

• Nunca trabalhe com o corta-relvas que apresente proteções defeituosas ou sem os dispositivos de proteção colocados, por exemplo defletores e/ou dispositivos de recolha de erva;

• Cuidado: o corta-relva não deve ser operado sem o coletor de relva completo ou a proteção de fecho automático da abertura de descarga colocada.

• Não altere, nem adultere qualquer ajuste selado para o controlo da velocidade do motor.

• Os sistemas ou características de segurança do corta-relva não devem ser adulterados nem desativados.

• Não altere as configurações de controlo do motor ou trabalhe com demasiadas rotações do motor;

• Desligue todas as embraiagens da lâmina e do acionamento antes de colocar o motor em funcionamento;

• Faça o arranque do motor com cuidado, conforme as instruções, e com os pés sempre longe da(s) lâmina(s);

• Não incline o corta-relva durante o arranque do motor;

• Nunca coloque o motor em funcionamento quando se encontre a frente da rampa de descarga;

• Não coloque mãos e pés perto ou em baixo das partes móveis. Mantenha a abertura de descarga sempre descoberta;

• Nunca levante ou transporte um corta-relva ligado;

• Desligue o motor e retire o cabo da vela de ignição, assegure-se da imobilidade de todas as partes móveis e, caso seja utilizada uma chave, retire-a: − Antes de limpar entupimentos ou rampas coladas; − Antes de verificar e limpar o corta-relvas ou trabalhar nele; − Após de ter batido num objeto estranho. Verifique danos no corta-relva e repare-os antes de recolocar o corta-relva em funcionamento e trabalhar com ele; − Caso o corta-relvas comece a apresentar vibrações anormais (verifique imediatamente);

• Desligue o motor e retire o cabo da vela de ignição, assegure-se da imobilidade de todas as partes móveis e, caso seja utilizada uma chave, retire-a: − Sempre quando se esteja a afastar do corta-relva; − Antes do reabastecimento;

• Ande devagar quando esteja a utilizar um dispositivo de transporte.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 8 www.varo.com

• Tenha em atenção que o utilizador não deve modificar ou manipular quaisquer definições seladas para efeitos de controlo da velocidade do motor.

• Inspecione a máquina regularmente e certifique-se antes de cada utilização que todos os bloqueios de arranque e botões funcionam devidamente.

• Não utilize o cortador de relva quando estiver cansado ou sob a influência de estupefacientes, álcool ou medicação.

• Não utilize o cortador de relva durante más condições meteorológicas, especialmente caso haja risco de relâmpagos.

5.4 Manutenção e armazenamento

• Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza de que o equipamento se encontre em condições operacionais seguras;

• Nunca armazene o equipamento com gasolina no depósito dentro de um edifício onde chamas abertas ou faíscas podem alcançar os vapores;

• Deixe o motor arrefecer antes de armazená-lo em qualquer espaço fechado;

• Para reduzir o perigo de incêndio, mantenha o motor, o silenciador, o compartimento de bateria (se existe) e a área de armazenamento de combustíveis livre de erva, folhas e lubrificante em excesso.

• Verifique o dispositivo de recolha de erva com frequência relativamente à existência de desgastes ou degradações;

• Por motivos de segurança, substitua peças gastas ou danificadas;

• Se for necessário drenar o depósito de combustível, tal deve ser realizado no exterior.

• Manutenção indevida, uso de componentes de reposição não conformes ou a remoção ou modificação dos componentes de segurança podem danificar o corta-relvas e ferir gravemente os operadores.

• Use apenas as lâminas e peças de reposição recomendadas pelo fabricante. O uso de peças não genuínas pode danificar a máquina e ferir os operadores. Mantenha o corta- relva em boas condições de trabalho.

• Se o dispositivo de paragem da lâmina não trabalhar, por favor contacte o centro de serviço para ajuda. Aviso: não toque na lâmina em rotação. Aviso: reabasteça com combustível numa área bem ventilada com o motor desligado.

6 AVISOS DE SEGURANÇA

• Opere o corta-relvas apenas com a caixa de relva e/ou a placa do defletor instalada.

• Pare o motor antes de esvaziar a caixa de relva ou ajuste a altura de corte.

• Mantenha as suas mãos e pés afastados da área por baixo do corta-relvas e por baixo da descarga de relva, com motor em funcionamento.

• Antes de cortar a relva, limpe o relvado de quaisquer objetos estranhos que podem ser arremessados pelo corta-relvas.

• Mantenha crianças, outras pessoas e animais a uma distância segura enquanto opera o corta-relvas.

• Nunca incline o corta-relvas ao ligar.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 9 www.varo.com 7 ADVERTÊNCIAS DE SEGURANÇA SOBRE A GASOLINA ADVERTÊNCIA: Tenha um cuidado adicional ao manusear combustíveis. São inflamáveis e os vapores são explosivos. Deve observar os seguintes aspetos.

• Use somente um recipiente aprovado.

• Nunca remova a tampa do combustível ou adicione combustível com a fonte de alimentação elétrica ligada. Deixe que os componentes do escape do motor arrefeçam antes de reabastecer.

• Nunca reabasteça a máquina num espaço interior.

• Nunca armazene a máquina ou os recipientes de combustível num espaço interior onde exista uma chama descoberta, como um aquecedor de água.

• Se for derramado combustível, não tente arrancar o motor, e retire a máquina para fora da área do derramamento antes de a arrancar.

• Volte a colocar a tampa do combustível e aperte-a bem após o reabastecimento.

• Se o depósito for esvaziado, isto deve ser feito no exterior. 8 MONTAGEM

Retire o cortador de relva da caixa e verifique cuidadosamente se existem peças soltas adicionais.

8.2 Pega dobrável (Fig. 1)

• Introduza o punho inferior (16) nos orifícios correspondentes na cobertura (17) e fixe os punhos inferiores com dois botões de bloqueio (15) (Fig. 1A).

• Aparafuse o punho superior (18)com os dois botões de bloqueio (Fig. 1B). Cuidado: os cabos de tração e do arrancador devem estar sempre posicionados na parte superior da barra transversal da pega. Isto proporciona livre movimento dos cabos na parte superior da secção inferior da pega, quando a pega está dobrada. A montagem incorreta destes cabos provoca danos e/ou esforço nos mesmos, resultando numa avaria da máquina. Neste caso a garantia é nula.

8.3 Manípulo de arranque (Fig. 2)

Mova o manípulo de arranque do lado do motor para o lado da guia da corda.

8.4 Caixa de recolha (Fig. 3)

• Prenda as extremidades de plástico da caixa na estrutura e fixe os clipes.

• Fixe a alavanca na tampa superior da caixa de recolha de relva (5).

• Levante a tampa traseira (20), retire o bojão de corte da cobertura morta (22) e instale a caixa de recolha de relva (5).

8.5 Montagem das rodas (Fig. 4)

• Passo 1: Retire todas as porcas e anilhas de todos os 4 eixos utilizando uma chave M10 (fornecida).

• Passo 2: Proceda à montagem de duas rodas dianteiras e aperte as porcas com a chave, conforme indicado na ilustração.

• Passo 3: Primeiro, faça deslizar uma anilha sobre os eixos traseiros, depois a roda e novamente uma anilha, e aperte com uma porca, conforme indicado na ilustração.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 10 www.varo.com

• Passo 4: Termine com a montagem das tampas das rodas, prima e fixe-as no local, conforme indicado na ilustração.

9 ANTES DA COLOCAÇÃO EM FUNCIONAMENTO

Todos os motores são colocados em funcionamento na fábrica antes de serem embalados. A maioria do óleo é removido antes do envio; contudo, fica algum óleo dentro do motor. A quantidade de óleo deixado o motor é variável. Adicione óleo suficiente para que o nível de óleo atinja o nível entre as marcas de limite superior e inferior da vareta (Fig. 5). Não introduzir demasiado óleo dentro do motor.

9.2 Abastecer gasolina (Fig. 6)

AVISO: Nunca encha o depósito de combustível no interior, com o motor a trabalhar ou sem deixar arrefecer o motor durante, pelo menos, 15 minutos após a operação. NOTA: o motor é fornecido sem gasolina, abasteça 1 litro antes de colocar o motor em funcionamento.

• Retire a tampa do combustível (6).

• Adicione combustível até ao fundo do limite do nível de combustível no pescoço do depósito de combustível. Não encha demasiado. Limpe qualquer combustível derramado antes de colocar o motor em funcionamento.

• Aperte a tampa do depósito de combustível. ATENÇÃO: limpe todo o óleo ou combustível entornado. Nunca deve armazenar, entornar ou utilizar gasolina perto de uma chama aberta. ATENÇÃO: combustíveis misturados com álcool (chamado gasool) ou a utilização de etanol ou metano podem atrair humidade, que pode causar a separação e formação de ácidos durante o armazenamento. Durante o armazenamento, o combustível ácido pode danificar o sistema de combustível de um motor. Para evitar problemas com o motor o sistema de combustível deve ser esvaziado antes de um armazenamento (veja o capítulo Armazenamento, mais atrás neste manual). A gasolina é extremamente inflamável e o vapor da gasolina pode explodir, causando ferimentos graves ou morte. Tenha extremo cuidado ao manusear gasolina. Manter fora do alcance das crianças. Reabasteça numa área bem ventilada com o motor parado. Não fumar ou autorizar chamas ou faíscas na área onde o motor é reabastecido ou onde a gasolina é armazenada. Evitar o contacto repetido ou prolongado com a pele ou a respiração do vapor. Após o reabastecimento, apertar bem a tampa do depósito de combustível. Se algum combustível tiver sido derramado, certifique-se de que a área está seca antes de ligar o motor.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 11 www.varo.com 10 OPERAÇÃO

10.1 Iniciar o motor

10.1.1 Bomba de injeção (Fig. 7)

Em condições meteorológicas frias, é necessário premir a bomba de injeção (10) no filtro de ar (12) antes de puxar a pega de arranque (4). Prepare apenas caso o motor esteja frio: Também devemos introduzir mais combustível na mistura de ar para um arranque fácil. Ao premir a bomba de injeção (10), a mesma bombeia o combustível diretamente do carburador para a câmara de combustão.

• Puxe a alavanca de travão para trás e mantenha-a contra o punho (Fig. 8).

• Liberte a alavanca de direção (3). Isto irá evitar que o corta-relvas se movimente para a frente quando operar o motor de arranque.

• Com a pega de arranque (4) no respetivo suporte, segure a pega de arranque (4) com a sua mão direita e puxe lentamente até detetar resistência, de seguida, puxe energicamente na pega de arranque (4) com a corda de arranque através do suporte (caso o arranque a frio não seja suficiente, repita esta operação 2 ou 3 vezes) (Fig. 9).

10.1.2 Operação dos comandos para cortar a relva

A lâmina começa a funcionar assim que o motor arranca. Enquanto a máquina estiver a funcionar, segure a alavanca do travão (2) na posição de funcionamento. O motor para logo que libertar a alavanca do travão (2). Liberte a alavanca do travão (2) para parar o motor sempre que necessite de se afastar do corta-relvas.

• Liberte a alavanca da direção (3).

• Liberte a alavanca do travão (2). AVISO! A lâmina continuará a rodar por alguns segundos após o motor ter parado. Desligue a tampa da vela de ignição se abandonar o cortador de relva.

10.3 Função de autopropulsão (Fig. 10)

• Prima a alavanca da direção (3) para a frente e mantenha-a premida contra o punho de empurrar (1) para impulsionar o corta-relvas para a frente.

• Liberte a alavanca da direção (3) para parar o movimento em frente do corta-relva.

• Liberte sempre a alavanca da direção antes de iniciar o motor. Se a embraiagem estiver engatada, o corta-relvas movimenta-se para a frente.

• Opere a alavanca da direção com um movimento rápido e complete, para que a embraiagem esteja totalmente engrenada ou totalmente desengrenada. Mantenha a alavanca da direção contra o punho de empurrar (1) durante um corte de relva autopropulsionado. Isto ajudará a aumentar a vida útil do mecanismo da embraiagem. Temperatura Número de impulsos <0 °C 3~4 0 °C ~10 °C 2~3 10 °C ~20 °C 1~2 >20 °C

Copyright © 2022 VARO P á g i n a | 12 www.varo.com AVISO: O corta-sebes começa a mover imediatamente. Para parar o movimento, solte a alavanca de autotração (2). O corta-relvas irá então parar imediatamente.

10.4 Instruções para ajustar a altura (Fig. 11)

Cuidado: Antes de alterar a altura do corta-relvas, desligue-o e desconecte o cabo da vela de ignição. O seu corta-relvas é equipado com um dispositivo central de ajuste de altura que oferece 6 posições de altura.

• Antes de alterar a altura de corte do corta-relvas, desligue-o e desconecte o cabo da vela de ignição.

• Para modificar a altura de corte, pressione a alavanca de ajuste contra a roda para depois a mover para cima ou para baixo até à altura selecionada.

• Todas as rodas encontrar-se-ão na mesma altura de corte. A posição média é melhor para a maioria dos relvados

10.5 Dicas para cortar erva

• Em certas circunstâncias, como p. ex. com erva muito alta, pode ser necessário de aumentar a altura de corte para reduzir a resistência (e evitar uma sobrecarga do motor) e deixar montes de erva cortada. Pode também ser necessário reduzir a velocidade e/ou passar com o corta-relvas uma segunda vez.

• Para realizar um corte muito difícil, deve reduzir a largura de corte em passar parcialmente de novo sobre o trecho já cortado (sobreposição) e cortar devagar.

• Os poros no têxtil do saco de recolha de erva podem ficar bloqueados com sujidade e poeira e, por isso, recolher menos erva. Para prevenir isto, deve lavar o saco de recolha de erva com uma mangueira de água e depois secá-lo antes da próxima utilização.

• Mantenha a cabeça do motor limpa (em redor do dispositivo de arranque) e retire os restos de erva cortada. Isto promove o fluxo de ar do motor e prolonga a sua vida útil. 11 2 EM 1 Estes cortadores de relva podem ser facilmente ajustados a partir da sua função original com base na finalidade da aplicação:

• Desde cortador de relva com descarga traseira a: Cortador de cobertura morta ou como um cortador de relva de descarga lateral.

11.1 O que é cortar a cobertura morta (mulching)

Ao cortar a cobertura morta, a relva é cortada num passo de trabalho, de seguida finamente cortada e devolvida novamente à faixa de relva como fertilizante natural. Dicas para cortar a cobertura morta:

• Corte regular de no max. 2 cm desde 6 cm a 4 cm de altura de relva.

• Use uma lâmina de corte afiada.

• Não corte relva molhada.

• Ajuste para a velocidade máxima do motor.

• Mova apenas ao ritmo do trabalho.

• Limpe regularmente a cunha de corte de cobertura morta, o lado interior da caixa e a lâmina de corte.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 13 www.varo.com

11.2 Utilizações diferentes

11.2.1 Ajustar para cortar a cobertura morta (Fig. 12)

AVISO: apenas com um motor parado e a lâmina imobilizada.

• Eleve a tampa traseira (20) e retire a caixa de recolha (5).

• Prima o bojão de corte da cobertura morta (22) sobre a porta de descarga traseira (19). O bojão de corte da cobertura morta (22) apenas se fixa numa direção.

11.2.2 Cortar relva com o cesto de recolha de relva (Fig. 13)

AVISO: apenas com um motor parado e a lâmina imobilizada. − Limpe regularmente os resíduos de relva e a sujidade agarrada da aba lateral e da abertura de descarga. Montagem do saco de recolha de relva:

• Para instalar: levante a tampa traseira e ajuste o saco da relva na traseira do cortador de relva.

• Para remover: agarre e levante a tampa traseira, removendo o saco de recolha de relva. 12 MANUTENÇÃO IMPORTANTE – Uma manutenção regular e cuidadosa é essencial para manter o nível de segurança e a potência original do motor inalteradas com o passar de tempo. Pare o motor e deligue a máquina, procedendo à ligação da vela de ignição à terra antes de efetuar quaisquer operações de reparação ou manutenção. Aviso! Risco de lesões devido a peças móveis perigosas! As operações complicadas, não listadas abaixo, devem ser executadas por um centro de assistência técnica especializado. A substituição do dispositivo de corte deve ser efetuada por um especialista qualificado! O retrabalho ou afiação de lâminas não é recomendado, exceto quando seja efetuado por um serviço de reparação ou especialista qualificado!

• Mantenha todas as porcas, cavilhas e parafusos apertados para assegurar-se da condição de trabalho segura do equipamento. Uma manutenção regular é essencial para a segurança e potência.

• Nunca deve armazenar o equipamento com combustível no depósito no interior de um edifício onde os fumos podem chegar a uma chama aberta, uma faísca ou uma fonte de calor extremo.

• Deixe o motor primeiro arrefecer antes de o armazenar em qualquer invólucro.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 14 www.varo.com

• Para baixar o risco de incêndio, deve manter o motor, o silenciador do escape, o compartimento da bateria e a área de depósito de combustível livre de erva, folhas e lubrificante em excesso. Não deixe contentores com erva cortada em espaços fechados.

• Por questões de segurança deve substituir componentes gastos ou danificados. Por questões de segurança não deve utilizar o equipamento com componentes gastos e danificados. Os componentes devem ser substituídos e não reparados. Componentes, que não apresentam a mesma qualidade podem danificar o equipamento e por a sua segurança em perigo.

• Se o depósito de combustível tem de ser drenado, isto deve ser realizado ao ar livre e com o motor frio.

• Verifique frequentemente, se a proteção com fecho automático e o saco de recolha de erva apresentem sinais de desgaste e danificação.

• Durante qualquer manuseamento, transporte ou inclinação da máquina deve: − Utilizar luvas resistentes; − Segurar a máquina num ponto, onde pode agarrá-la de modo seguro, considerar o seu peso e a distribuição do mesmo.

• Incline o cortador de relva para a direita, para que o lado do filtro de ar fique para cima. Isto ajuda a evitar fugas de combustível e arranques difíceis.

• Inspecione a lâmina (21) por danos, rachaduras e ferrugem ou corrosão excessivas.

• Uma lâmina rombuda (21) pode ser afiada mas se uma lâmina estiver excessivamente desgastada, dobrada, rachada ou danificada de outra forma, tem de ser substituída.

• Deve sempre usar-se uma chave dinamométrica quando instalar a lâmina (21).

• Verifique se os pernos das lâminas estão apertados.

12.1.2 Remoção e instalação

Se remover a lâmina (21) para afiar ou substituir, irá necessitar de uma chave dinamométrica para instalação. Use luvas robustas para proteger as suas mãos.

• Remova o perno com uma chave de roquete. Use um bloco de madeira para evitar que a lâmina rode ao remover o perno. De seguida, remova a lâmina.

• Instale a lâmina usando o perno da lâmina e as anilhas especiais. Certifique-se de instalar as anilhas especiais com o lado côncavo em direção à lâmina e o lado convexo em direção ao perno.

• Aperte o perno da lâmina com uma chave dinamométrica. Use um bloco de madeira para evitar que a lâmina rode ao apertar o perno.

Lave o saco (5) com uma mangueira de jardim, e permita que seque completamente antes de usar; um saco molhado irá ficar facilmente obstruído.

12.3 Bocal de água (Fig. 14)

O lado esquerdo da plataforma de corte (17) está equipado com um bocal de água (14) para lavar a plataforma.

• Ao usar o bocal de água (14), a máquina tem de estar na configuração de altura mais baixa e colocada no relvado. Isto garante que a água se mantenha por baixo da plataforma durante a limpeza.

• Encaixe uma mangueira no bocal (14).

• Ligue a água e inicie o motor.

• As rotações das lâminas garantem que a água irá limpar a parte inferior da plataforma.

12.4 Mudar / drenar o óleo

12.4.1 Verificar o nível de óleo do motor (Fig. 15)

Verifique o nível do óleo do motor com o motor e o cortador de relva parados. Remova a tampa do óleo (7) e limpe a vareta do óleo.

• Insira a vareta do óleo no pescoço do tampão de enchimento mas não aparafuse.

• Verifique o nível de óleo mostrado na vareta do óleo. Se estiver próximo do inferior, encha até ao nível superior com óleo. Não encha demasiado.

• Aparafuse a tampa do óleo (7) em segurança. NOTA: Operar o motor com um nível de óleo baixo irá provocar danos no motor.

12.4.2 Mude o óleo do motor

Drene o óleo usado com o motor ainda quente. O óleo quente drena mais rápida e completamente.

• Limpe a área do filtro de óleo, de seguida, remova a tampa de enchimento de óleo/vareta do óleo (7).

• Coloque um recipiente adequado ao lado do cortador de relva para apanhar o óleo usado, de seguida, incline o cortador de relva para o seu lado direito. O óleo usado irá drenar através do pescoço de enchimento. Permita que o óleo drene completamente.

• Por favor, descarte o óleo de motor usado e os recipientes de forma compatível com o ambiente. Sugerimos que o transporte num recipiente selado até ao centro de reciclagem local ou à estação de serviço para eliminação. Não atire para o lixo, despeje no chão nem na canalização.

• Encha com o óleo recomendado. Não encha demasiado. Deixe que o óleo assente por alguns minutos no motor e, de seguida, meça o nível do óleo.

12.5 Vela de ignição (Fig. 16)

Para um bom desempenho, a vela de ignição (9) tem de ter a distância adequada e estar livre de depósitos.

• Desligue a tampa da vela de ignição e remova qualquer sujidade à volta da área da vela de ignição.

• Remova a vela de ignição com a chave para velas de ignição fornecida.

• Inspecione a vela de ignição. Substitua os elétrodos se apresentarem desgaste ou se o isolador estiver rachado ou lascado.

• Meça a distância entre elétrodos na vela de ignição com um manómetro adequado. A distância deve ser de 0,7 mm ~ 0,8 mm (0.028 ~ 0.031 pol.). Se necessário, corrija a distância correta ao dobrar cuidadosamente o elétrodo lateral com uma ferramenta adequada.

• Instale a vela de ignição cuidadosamente, à mão, para evitar o cruzamento das roscas.

• Instale tampa da vela de ignição na vela de ignição.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 16 www.varo.com NOTA: Uma vela de ignição solta pode sobreaquecer e danificar o motor. Apertar demasiado a vela de ignição pode danificar as roscas na cabeça do cilindro.

12.6 Limpar o filtro de ar (Fig. 17)

NOTA: Operar o motor sem um filtro de ar ou com um filtro de ar danificado, permite a entrada de sujidade no motor, provocando o rápido desgaste do motor.

• Pressione para baixo a aba da tampa e remova a tampa.

• Remova o filtro da base do filtro de ar.

• Inspecione o filtro e o elemento de espuma, e substitua se danificados.

• Para limpar, bata com o filtro diversas vezes numa superfície dura para remover a sujidade ou sopre com ar comprimido através do filtro de ar a partir do interior. Nunca tente escovar a sujidade; escovar irá forçar a sujidade a atravessar as fibras.

• Limpe a sujidade a partir do interior da base e tampa do filtro de ar com um farrapo húmido. Tenha cuidado para evitar que entre sujidade na conduta de ar que conduz ao carburador.

Antes de usar a máquina, o ajuste do cabo deve ser sempre verificado. Os cabos podem ser verificados ao ativar as pegas totalmente e verificar se o cabo está apertado. Caso contrário, deve ser apertado. Se não for possível ativar facilmente a pega na totalidade, o cabo deve ser solto. Após a primeira época, espera-se que os cabos tenham de ser ajustados para uma ativação ideal, pois os cabos esticam quando usados. Para evitar danos, recomenda-se o ajuste dos cabos por um centro de serviço autorizado. Os cabos seguintes podem necessitar de ser novamente ajustados:

• Cabo para acionamento (Fig. 18A)

• Cabo para o travão do motor (Fig. 18B)

• Cabo para o cabo de aceleração (Fig. 18C)POWEG63773X PT Copyright © 2022 VARO P á g i n a | 17 www.varo.com

12.8 Plano de manutenção

Inspecione e proceda à manutenção deste produto com regularidade baseando-se na tabela de manutenção abaixo. Peça O que fazer Antes/após cada utilização 10 horas 25 horas

horas/ uma vez por ano Vela de ignição Inspecionar

Vela de ignição Limpar

Vela de ignição Substituir sempre que seja necessário Filtro de ar Inspecionar

Filtro de ar Substituir sempre que seja necessário Filtro de combustível Inspecionar

Filtro de combustível Limpar

Filtro de combustível Substituir sempre que seja necessário

Modelo POWEG63773X Capacidade do cilindro 145 cc Potência do motor 2,6 kW Tipo de motor 4 tempos Velocidade de rotação 2800 min

Largura de corte 420 mm Caixa/saco de recolha 20 l Altura de corte 20-70 mm Número de posições de altura

Autopropulsão Sim Capacidade do depósito de óleo 0,5 l Capacidade do depósito combustível 1 l Diâmetro da roda dianteira 150 mm Diâmetro da roda traseira 173 mm Acionamento do motor Sim Regulação de altura ajustável centralmente Sim Tipo de vela de ignição Torch Pega dobrável Sim Combustível resistente E10 Sim 3 funções Função de cobertura morta RecolhaPOWEG63773X PT Copyright © 2022 VARO P á g i n a | 18 www.varo.com

Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 84dB(A) Nível de potência acústica LwA 96 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração) 2m/s² K = 1,5 m/s² 15 INSTRUÇÕES DE ARMAZENAMENTO (FORA DA ÉPOCA) Execute uma limpeza e manutenção antes de armazenar o aparelho! Para evitar problemas com o motor o combustível deve ser retirado antes de um armazenamento durante 30 dias ou mais. Retire o combustível do depósito, ligue o motor e deixe-o trabalhar até todas as condutas de combustível e o carburador se encontrem sem combustível. Na próxima estação deve utilizar combustível novo. Nunca utilize produtos de limpeza no depósito de combustível para o motor ou carburador, senão causará danos permanentes. Os seguintes passos devem ser tomados para preparar os seu corta-relvas para o armazenamento.

• Depois do corte final da época deixe o motor trabalhar até o depósito de combustível ficar sem gasolina.

• Limpe e lubrifique o corta-relvas cuidadosamente conforme descrito nas instruções de lubrificação.

• Para obter as instruções de armazenamento corretas do motor, consulte o manual do motor.

• Para prevenir ferrugem, cubra a lâmina de corte do corta-relvas com uma fina camada de lubrificante seguro para o meio ambiente, para carroçarias.

• Armazene o corta-relvas num local seco e limpo. AVISO:

• No armazenamento de qualquer tipo de equipamento elétrico num espaço de armazenamento sem ventilação ou num compartimento para armazenar materiais, deve- se ter cuidado em proteger o equipamento contra corrosão. Reveste o equipamento com uma fina camada de óleo leve ou silicone, principalmente os cabos e todas as partes móveis.

• Tenha cuidado em não dobrar ou vincar os cabos.

• Caso a corda de arranque ficar fora da guia de corda na pega, desconecte o cabo da vela de ignição e ligue-o à terra. Pressione o manípulo start/stop do motor e puxe a corda de arranque do motor lentamente. Deixe que a corda de arranque deslize para dentro da guia da corda aparafusada na pega. 16 TRANSPORTE

• Desligue o aparelho e o conector da vela de ignição antes de o transportar para qualquer lado.

• Instale proteções de transporte, se for aplicável.

• Transporte o aparelho sempre pela sua pega.

• Proteja o aparelho de qualquer impacto pesado ou vibrações fortes que possam ocorrer durante o transporte em veículos.

• Proteja o produto para evitar que deslize ou caia, perda de combustível, danos e lesões.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 19 www.varo.com 17 GARANTIA

• Este produto tem uma garantia de acordo com as regulamentações legais para um período de 24 meses efetivos a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todo o material ou falhas de produção excluindo: peças com defeito por desgaste de utilização normal como suportes escovas, cabos e tomadas ou acessórios como lâminas, sacos de recolha, filtros de ar, etc., e danos ou defeitos resultantes de uso indevido, acidentes ou alterações e os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p. ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar ao prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 18 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. Elimine o óleo de motor usado de uma maneira compatível com o meio ambiente. Sugerimos que o leve num recipiente vedado para ser recolhido numa estação de serviço local. Não o deite para o lixo nem para o solo.POWEG63773X PT Copyright © 2022 VARO P á g i n a | 20 www.varo.com

19 DECLARAÇÃO DE CONFORMIDADE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Bélgica, único responsável, declara que, Designação do aparelho: CORTADOR DE RELVA a gasolina 145 cc, 420 mm Marca: POWERplus Modelo nº.: POWEG63773X se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 94dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):

EN ISO 14982 : 2009 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove Assuntos Regulamentares – Gestor de Conformidade 02/11/2021, Lier - BelgiumPOWEG63773X NO Copyright © 2022 VARO Side | 1 www.varo.com 1 TILTENKT BRUK ............................................................................... 3
