NÁVOD K OBSLUZE POWEG63773X PowerPlus

5.4 Údržba a skladování ....7

6 BEZPEČNOSTNÍ VAROVÁNÍ 8

7 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU .....8

8 MONTÁŽ 8

8.1 Vybalení....8

8.2 Skládací rukojet' (obr. 1)....8

8.3 Rukojet' startéru (obrázek 2) 9

8.4 Sběrný koš (obrázek 3)....9

8.5 Sestavení kol (obrázek 4)....9

9 PŘED SPUŠTĚNÍM....9

9.1 Motorový olej....9

9.1.1 Doplňování benzínu (obrázek 6) 9

10 PROVOZ....10

10.1 Spouštění motoru 10

10.1.1 Baňka startovacího čerpadla (obrázek 7)....10

10.1.2 Ovládací prvky k sekání 10

10.2 Zastavení motoru....11

10.3 Funkce pojezdu (obrázek 10)....11

10.4 Pokyny k nastavení výšky sečení (obrázek 11)....11

10.5 Tipy pro sečení....11

11 2 V 1....12

11.1 Co je mulčování? 12

11.2 Různá použití....12

POWERPLUS POWEG63773X CS

11.2.1 Přestavba na mulčování (obrázek 12)....12
11.2.2 Sekání s košem na sběr trávy (obr. 13)....12
12 ÚDRŽBA....12
12.1 Nůž 13
12.1.1 Kontrola 13
12.1.2 Demontáz a montáz....13
12.2 Čištění a výměna vaku na trávu....13
12.2.1 Čištění 13
12.2.2 Výměna....14
12.3 Vodní tryska (obrázek 14)....14
12.4 Výměna/vypouštění oleje 14
12.4.1 Kontrola hladiny motorového oleje (obrázek 15)....14
12.4.2 Výměna motorového oleje....14
12.5 Zapalovací svíčka (obrázek 16)....14
12.6 Čištění vzduchového filtru (obrázek 17)....15
12.7 Nastavení lanka....15
12.8 Harmonogram údržby....15
13 TECHNICKÉ ÚDAJE 16
14 HLUK A VIBRACE....16
15 POKYNY KE SKLADOVÁNÍ (MIMO SEZÓNU) 16
16 PŘEVOZ....17
17 ZÁRUKA....17
18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ..... 18

19 C€ PROHLÁŠENÍ O SHODĚ ...... 18

POWERPLUS POWEG63773X CS

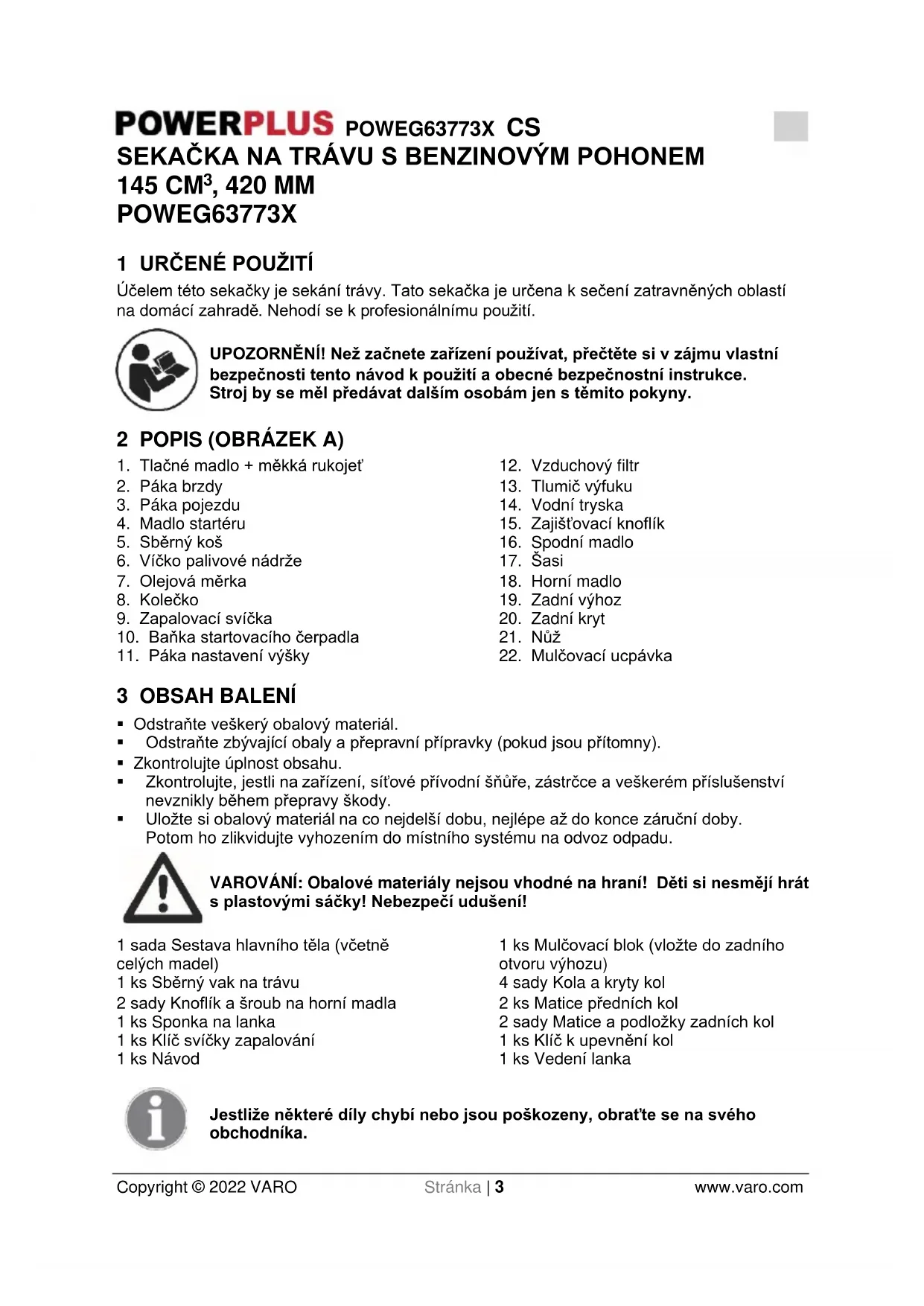

SEKAČKA NA TRÁVU S BENZINOVÝM POHONEM 145 CM³, 420 MM POWEG63773X

1 URČENÉ POUŽITÍ

Účelem této sekačky je sekání trávy. Tato sekačka je určena k sečení zatravněných oblastí na domácí zahradě. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Stroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBRÁZEK A)

1. Tlačné madlo + měkká rukojeť
2. Páka brzdy
3. Páka pojezdu
4. Madlo startéru
5. Sběrný koš
6. Víčko palivové nádrže
7. Olejová měrka
8. Kolečko
9. Zapalovací svíčka
10. Baňka startovacího čerpadla

11. Páka nastavení výšky

12. Vzduchový filtr

13. Tlumič výfuku
14. Vodní tryska
15. Zajišťovací knoflík
16. Spodní madlo
17. Šasi
18. Horní madlo
19. Zadní výhoz
20. Zadní kryt
21. Nǚž
22. Mulčovací ucpávka

3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.
• Odstraňte zbývající obaly a přepravní přípravky (pokud jsou přítomny).
  ■ Zkontrolujte úplnost obsahu.
• Zkontrolujte, jestli na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému na odvoz odpadu.

VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

1 sada Sestava hlavního těla (včetně celých madel)

1 ks Sběrný vak na trávu

2 sady Knoflík a šroub na horní madla

1 ks Sponka na lanka

1 ks Klíč svíčky zapalování

1 ks Návod

1 ks Mulčovací blok (vložte do zadního otvoru výhozu)
4 sady Kola a kryty kol
2 ks Matice předních kol
2 sady Matice a podložky zadních kol
1 ks Klíč k upevnění kol
1 ks Vedení lanka

Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.

4 SYMBOLY

V tomto návodu a na stroji jsou používány následující symboly:

		Nebezpečí úrazu osob nebo poškození stroje.			Podle příslušných základních bezpečnostních norem evropských směrnic.
		Před použitím si pečlivě pročtěte návod.			Nedotýkejte se horkého tlumiče nebo válce.Mohli byste se spálit. Tyto díly se při provozu velmi zahřívají.Po vypnutí zůstávajípo krátkou dobu horké.
		Varování!Odletující předměty.			Udržujte ruce a nohy mimodosah ostrých dílů.
		Udržujte okolostojící osoby v bezpečné vzdálenosti.			Při opravě vyjmětezapalovací svíčku.Oprava podle návodu k použití.
		Věnujte více pozornosti rukám a nohám obsluhy, aby se zabránilo zranění.			Když stroj běží, nestrkejteruce ani nohy do otvorů.
		Před tím, než budete na stroj sahat, počkejtena úplné zastavení všech jeho částí.Nůž se otáčí i povypnutí stroje; otáčejícíse nůž může způsobitzranění.			Noste ochranu sluchua brýle! Noste přilbu!
		Jedovaté výparynebo toxické plyny– nebezpečí udušení.			Udržujte ruce a nohyv bezpečné vzdálenosti.
		Benzín je hořlavý.Před tankováním nechtemotor alespoň dvěminuty vychladnout.			Pozor – benzín je vysoce hořlavý! Nebezpečí výbuchu!Palivo nerozlijte!
		Povinné použití ochrany zraku.			Noste rukavice.
		Používejte ochranu sluchu.		3 TIMES ONLY	Baňku čerpadla paliva nemačkejte více než třikrát.
		Kontrolujte a doplňujte olej.			Doplňte motorový olej.
		Nedotýkejte se horkých povrchů.			Zaručená hodnota akustického výkonu v dB.
				Zastavení motoru, páka brzdy.
				Funkce pojezdu.

Varování: Udržujte bezpečnostní symboly na zařízení zřetelné a viditelné. Jestliže bezpečnostní symboly chybí nebo jsou nečitelné, vyměňte je za nové.

POWERPLUS POWEG63773X CS

5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Varování: Používáte-li stroj s benzínovým pohonem, je nutné se vždy řídit základními bezpečnostními opatřeními včetně následujících, které sníží riziko vážného poranění osob nebo poškození stroje. Před obsluhou výrobku si přečtěte veškeré tyto pokyny a uschovejte si je pro příští použití.

VÝSTRAHA: Tento stroj vytváří za provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat chod aktivních nebo pasivních lékařských implantátů. Chcete-li snížit riziko vážného nebo smrtelného zranění, doporučujeme osobám se zdravotními implantáty, aby se před provozováním stroje poradily se svým lékařem a výrobcem zdravotního implantátu.

5.1 Školení

• Pečlivě si přečtěte tyto pokyny. Seznamte se s ovládacími prvky a správným používáním zařízení.
• Nikdy nedovolte dětem nebo osobám, které nejsou seznámeny s těmito pokyny, aby sekačku na trávu používaly. Věk obsluhující osoby může upravovat místní zákon nebo předpis.
• Nesekejte trávu, vyskytují-li se v blízkosti lidé, zvláště děti nebo domácí mazlíčci.
• Pamatujte, že obsluha nebo uživatel jsou zodpovědní za nehody nebo nebezpečí, kterým jsou ostatní lidé nebo majetek vystaveni.
• Obsluha musí být náležitě vyškolena v používání, seřizování a provozu stroje, včetně nedovolených postupů.

5.2 Příprava

• Při sekání vždy noste řádnou obuv a dlouhé kalhoty. Stroj nepoužívejte, jste-li naboso, nebo pokud máte obuty sandály.
• Před započetím práce musí být oblast sekání pečlivě prohlédnuta. Všechny předměty, například kameny, hračky, klacky, dráty atd., které by mohly být strojem odmrštěny, musí být odstraněny.

VAROVÁNÍ – Benzín je vysoce hořlavá látka.

• Palivo skladujte v nádobách k tomu určených.
• Palivo doplňujte pouze venku (nikoliv v uzavřené místnosti) a při manipulaci s ním nekuřte.
• Palivo doplňte ještě před spuštěním motoru. Nikdy nesnímejte víčko z palivové nádrže ani palivo nedoplňujte, pokud motor běží nebo je-li horký.
• Jestliže se benzín rozlil, nepokoušejte se motor nastartovat, ale stroj z potřísněného místa přemístěte. Zabráníte tak vytvoření jakéhokoliv zdroje zapálení, dokud se výpary benzínu nerozptýlí.
  Víčko palivové nádrže i zásobní nádoby pečlivě zavřete.
  ■ Vadný tlumič vyměňte.
• Před použitím vždy zrakem zkontrolujte, zda nejsou šrouby nože a nůž opotřebované nebo poškozené. Opotřebované nebo poškozené šrouby a nůž vyměňte jako celou sadu, tak zachováte vyvážení.

5.3 Provoz

• Stroj nepouštějte ve stísněném prostoru, kde se může hromadit nebezpečný oxid uhelnatý.
• Varování! Nepoužívejte sekačku na místech, kde je ohroženo osvětlení.
• Je doporučeno omezit dobu provozu, aby se minimalizovala rizika způsobená hlukem a vibracemi.
• Bud'te opatrní při práci se sekačkou na trávu na svazích, poblíž skládek odpadku, příkopů nebo na březích.

POWERPLUS POWEG63773X CS

■ Sekejte pouze za denního světla nebo při dobrém umělém osvětlení.
■ Pokud je to možné, nepoužívejte stroj k sečení mokré trávy.
■ Na svahu se vždy ujistěte o stabilním postoji.

- Chod'te, neběhejte.

- U strojů s otočnými noži opatřených koly sekejte napříč svahem, nikoliv nahoru a dolů.

- Zvlášte opatrní budte pri změně směru sekání ve svahu.

- Nesekejte ve zvláště strmých svazích.

■ Mimořádnou obezřetnost je nutné dodržovat při otáčení nebo tažení sekačky.

- Je-li nutné sekačku naklonit, aby ji bylo možné přemístit přes jiný povrch na další místo určené k sečení, vždy zastavte nůž (nože).

- Sekačku trávy nikdy neprovozujte s poškozenými kryty nebo bez bezpečnostních prvků, např. deflektorů nebo není-li na svém místě sběrný koš na trávu.

- Pozor: Sekačka na trávu nesmí být provozována bez nasazeného koše na trávu, nebo bez nainstalovaného samouzavíracího chrániče otvoru výhozu.

- Neměňte zajištěné nastavení ovladače otáček motoru, ani s ním nijak nemanipulujte.

- S bezpečnostními systémy nebo funkcemí sekačky na trávu se nesmí manipulovat a nesmějí být vyřazovány z provozu.

- Neměňte nastavení regulátoru motoru ani nepřekračujte otáčky motoru.

- Před spuštěním motoru uvolněte nůž a všechny spojky motoru.

- Motor spouštějte opatrně, podle pokynů a stůjte dostatečně daleko od nože.

- Při spouštění motoru sekačku na trávu nenaklánějte.

- Motor nespouštějte, stojíte-li před sekačkou nebo uvolňujete výsypku (výhoz).

- Nohy i ruce udržujte mimo dosah rotujících částí. Výstupní otvor udržujte stále čistý.

■ Sekačku nikdy nepřenášejte ani nezvedejte, běží-li motor.

- Zastavte motor a odpojte kabel zapalovací svíčky. Ujistěte se, že se všechny pohyblivé části zcela zastavily a pokud byl nasazen klíč, sundejte ho:

– Před odstraněním zablokované trávy nebo uvolněním výsypky,
– Před kontrolou, čištěním nebo jakoukoliv práci na sekačce trávy,
– Po nárazu na cizí předmět. Před opětovným spuštěním a používáním sekačky na trávu se ujistěte, že není poškozená, případně provedte nezbytnou opravu.

– Pokud sekačka začne nezvykle vibrovat (okamžitě zkontrolujte).

- Zastavte motor a odpojte kabel zapalovací svíčky. Ujistěte se, všechny pohyblivé části se zcela zastavily a tam, kde byl nasazen klíč, klíč odstraňte:

- Kdykoliv chcete sekačku opustit,

– Před doplňováním paliva.

• Používáte-li vlečenou sedačku, jed'te pomalu.
• Mějte na paměti, že uživatel nesmí měnit zajištěná nastavení regulátoru otáček motoru.
• Stroj pravidelně kontrolujte a ujistěte se, že zajištění spuštění a tlačítka pracují správně.
• Sekačku na trávu nepoužívejte, pokud jste unavení, pod vlivem drog, alkoholu nebo léků.
• Nepoužívejte sekačku na trávu při špatném počasí, zejména pokud hrozí nebezpečí úderu blesku.

5.4 Údržba a skladování

• Všechny šrouby a matice udržujte dotažené, aby zařízení bylo v bezpečném pracovním stavu.
• Stroj s benzínem v nádrži nikdy neskladujte uvnitř budovy, kde mohou výpary přijít do styku s otevřeným ohněm.
• Vždy nechte motor důkladně vychladnout před skladováním v uzavřeném prostoru.
• Riziko vzniku požáru snížíte, pokud motor, tlumič, prostor akumulátoru a nádrž na benzín zbavíte veškeré trávy, listí nebo přebytečného maziva.
• Koš na trávu pravidelně kontrolujte, zda není opotřebený nebo poškozený.
• Opotřebované nebo poškozené díly nechte z bezpečnostních důvodů vyměnit.
  ■ Je-li třeba palivovou nádrž vypustit, mělo by se to provést venku.

POWERPLUS POWEG63773X CS

- Nesprávná údržba, používání nevyhovujících náhradních dílů nebo odstranění či úprava bezpečnostních součástí může vést k poškození sekačky a vážnému poranění obsluhy.

- Používejte pouze doporučené nože a náhradní díly od výrobce. Použití neoriginálních dílů může poškodit stroj a způsobit zranění obsluhy. Udržujte sekačku na trávu v dobrém stavu.

- Jestliže nefunguje brzda nože, obraťte se na servis s žádostí o pomoc.

Upozornění: Nedotýkejte se otáčejícího se nože.

Upozornění: Palivo doplňujte v dobře větraném prostoru a s vypnutým motorem.

6 BEZPEČNOSTNÍ VAROVÁNÍ

■ Provozujte sekačku pouze s košem na trávu nebo namontovaným výhozem.
- Před vyprazdňováním koše na trávu nebo nastavováním výšky sečení vždy vypněte motor.
- Když je motor v chodu, udržujte ruce a nohy v bezpečné vzdálenosti od oblasti pod sekačkou nebo výhozem trávy.
- Před sečením odstraňte z trávníku veškeré cizí předměty, které by mohla sekačka vymrštit do vzduchu.
- Při provozu sekačky udržuite děti, ostatní osoby a domácí zvířata v bezpečné vzdálenosti.
- Při startování sekačku nenaklánějte.

7 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU

VAROVÁNÍ: Při zacházení s palivy bud'te zvláště opatrní. Jsou hořlavá a jejich páry jsou výbušné. Je třeba dodržovat následující pokyny:

• Používeite jen schválenou nádobu.
• Nikdy nesundávejte zátku palivové nádrže a nedoplňujte palivo za chodu motoru. Nechte součásti výfuku motoru vychladnout, a teprve potom tankujte.
  ■ Nekuřte.
  ■ Nikdy do stroje nedoplňuite palivo uvnitř budov.
• Nikdy neukládejte stroj nebo palivové nádrže v uzavřeném prostoru, kde je otevřený oheň, například ohřívač vody.
• Jestliže se palivo vylije, nesnažte se spustit motor, ale přemístěte stroj pryč od místa vylití, a teprve potom startuite.
  ■ Po doplnění paliva vždy vraťte na místo víčko palivové nádrže a pevně ho utáhněte.
  ■ Pokud nádrž vypouštíte, je vhodné to udělat venku.

8 MONTÁŽ

8.1 Vybalení

Vyndejte sekačku z kartonové krabice a pečlivě zkontrolujte další volně uložené díly.

8.2 Skládací rukojet' (obr. 1)

• Zasuňte spodní madlo (16) do odpovídajících otvorů v šasi (17) a upevněte ho dvěma jistící knoflíky (15) (obrázek 1A).
• Přišroubujte horní madlo (18) dvěma jisticími knoflíky (obrázek 1B).

POWERPLUS POWEG63773X CS

Pozor! Lanka pojezdu a startéru musejí být vždy umístěna na horní části příčné tyče tlačné rukojeti. Tak je umožněn volný pohyb lanek v horní části spodního dílu madla, když je rukojet' složená. Nesprávná montáž těchto lanek by mohla vést k jejich poškození nebo přepětí s následkem chybné funkce stroje. V takovém případě neplatí záruka.

8.3 Rukojet' startéru (obrázek 2)

Rukojeť startéru přesuňte od motoru do vodítka lanka.

8.4 Sběrný koš (obrázek 3)

Zacvakněte plastové hrany koše na rám a upevněte spony.
■ Upevněte madlo na horní kryt sběrného koše (5).
Zvedněte zadní kryt (20), vyjměte mulčovací ucpávku (22) a nasadte sběrný koš (5).

8.5 Sestavení kol (obrázek 4)

Krok 1: Pomocí dodaného klíče M10 sundejte ze všech 4 os všechny matice a podložky.
Krok 2: Namontujte dvě přední kola a klíčem dotáhněte matice, viz obrázek.
- Krok 3: Nejdříve na zadní osy nasuňte podložku, potom kolo, opět podložku a dotáhněte maticí, viz obrázek.
Krok 4: Nakonec namontujte kryty kol, zatlačte a zacvakněte je na místo, viz obrázek.

9 PŘED SPUŠTĚNÍM

Tato sekačka na trávu se dodává BEZ OLEJE NEBO BENZÍNU v motoru.

9.1 Motorový olej

Všechny motory jsou ve výrobě před zabalením spuštěny. Většina oleje je před odesláním vypuštěna, ale určité množství v motoru zůstává. Množství zbytkového oleje v motoru se liší. Přidejte olej tak, aby hladina byla mezi horní a spodní značkou na měrce (obrázek 5). Nelijte do motoru příliš velké množství oleje.

9.1.1 Doplňování benzínu (obrázek 6)

Varování: Palivo nikdy nedoplňujte uvnitř uzavřené místnosti se spuštěným motorem nebo pokud motor ještě nevychladl (min. 15 min po jeho vypnutí).

POZNÁMKA: Motor se dodává bez benzínu, před nastartováním motoru natankujte 1 litr benzínu.

■ Sundejte víčko palivové nádrže (6).
- Dolijte palivo po hranici paliva v hrdle palivové nádrže. Nenalévejte príliš velké množství. Před nastartováním motoru otřete rozlité palivo.
- Dotáhněte víčko palivové nádrže.

VÝSTRAHA: Otírejte veškerý vylitý olej nebo benzín. Benzín neskladujte, nerozlévejte a nepoužívejte v blízkosti otevřeného ohně.

POWERPLUS POWEG63773X CS

VÝSTRAHA: Paliva míchaná s alkoholem (nazývaná palivová směs) nebo směsi s etanolem a metanem mohou přitahovat vlhkost, která vede při skladování k separaci a tvorbě kyselin. Kyselé výpary mohou poškodit palivový systém motoru. Chcete-li se vyhnout problémům s motorem, měl by se palivový systém před uskladněním vyprázdnit (viz kapitola Skladování dále v tomto návodu).

Benzín je extrémně hořlavý a jeho výpary mohou vybuchnout a způsobit vážné zranění nebo smrt. Při manipulaci s benzínem bud’te velmi opatrní. Keep out of reach of children.

Tankujte se zastaveným motorem, na dobře větraném místě. V místě tankování a skladování benzínu nekuřte a zabraňte výskytu plamene nebo jisker. Zabraňte opakovanému nebo dlouhému kontaktu s kůží nebo vdechování výparů.

Po tankování pevně dotáhněte víčko palivové nádrže. Pokud došlo k rozlití paliva, zkontrolujte před nastartováním motoru, že je oblast suchá.

10 PROVOZ

10.1 Spouštění motoru

10.1.1 Baňka startovacího čerpadla (obrázek 7)

Při startování za studena je nutné před zatažením za madlo startéru (4) stisknout startovací čerpadlo (10) na vzduchovém filtru (12).

Pumpujte jenom při startování za studena:

Teplota	Počet stisků
<0 °C	3~4
0 °C~10 °C	2~3
10°C~20°C	1~2
>20 °C	1

K snadnému nastartování také musíme dodat do směsi se vzduchem více paliva. Když stisknete startovací čerpadlo (10), dojde k načerpání paliva přímo z karburátoru do spalovacího prostoru.

Zatáhněte páku brzdy zpět a držte ji proti madlu. (obrázek 8)
- Uvolněte páku pojezdu (3). Tak zabráníte tomu, aby se sekačka při použití startéru pohybovala dopředu.
- Když je madlo startéru (4) v jeho držáku, uchopte madlo (4) pravou rukou a pomalu táhněte, dokud neucítíte odpor. Potom za madlo startéru (4) prudce zatáhněte tak, aby lanko startéru bylo v držáku. (Pokud to ke startu nestačí, opakujte dvakrát nebo třikrát.) (obrázek 9)

10.1.2 Ovládací prvky k sekání

Nůž se pohybuje okamžitě se startem motoru. Když stroj pracuje, držte páku brzdy (2) v pracovní poloze. Motor se zastaví, jakmile uvolníte páku brzdy (2).

Když potřebujete sekačku na trávu opustit, zastavte motor uvolněním páky brzdy (2).

10.2 Zastavení motoru

■ Uvolněte páku pojezdu (3).
■ Uvolněte páku brzdy (2).

VAROVÁNÍ! Nůž se bude otáčet ještě několik sekund po zastavení motoru. Má-li být sekačka na trávu ponechána bez dozoru, odpojte koncovku zapalovací svíčky.

10.3 Funkce pojezdu (obrázek 10)

• Aby se sekačka pohybovala vpřed, zatlačte páku pojezdu (3) dopředu a držte ji proti madlu (1).
  K zastavení pohybu sekačky vpřed uvolněte páku pojezdu (3).
• Před startováním motoru vždy uvolněte páku pojezdu. Pokud je spojka v záběru, sekačka se bude pohybovat vpřed.
• Pákou pojezdu pohybujte rychlým a úplným pohybem tak, aby byla spojka bud' v záběru, nebo úplně uvolněná. Během sekání s pojezdem držte páku pojezdu přitlačenou k madlu (1). Prodloužíte tím životnost mechanismu spojky.

VÝSTRAHA: Sekačka na trávu se okamžitě začne pohybovat. Pokud chcete zastavit pohyb, uvolněte páku pojezdu (2). Sekačka se okamžitě zastaví.

10.4 Pokyny k nastavení výšky sečení (obrázek 11)

Upozornění: Před změnou nastavení výšky sečení sekačku nejdříve zastavte a odpojte kabel zapalovací svíčky.

Sekačka je vybavena centrální pákou nastavení výšky sečení, která má 6 poloh výšky sečení.

• Před změnou nastavení výšky sečení sekačku nejdříve zastavte a odpojte kabel zapalovací svíčky.
• Chcete-li výšku sečení změnit, zatlačte páku nastavení směrem ke kolečku. Pohybem nahoru nebo dolů zvolte požadovanou výšku.
  Všechna kolečka budou nastavena na stejnou výšku sečení.

Prostřední pozice je ideální pro většinu trávníků.

10.5 Tipy pro sečení

• Za určitých podmínek, například pokud je tráva velmi vysoká, může být třeba nastavit vyšší výšku sečení, aby se snížil odpor (a předešlo přetížení motoru) a nedocházelo k tomu, že budou po trase roztroušeny chomáče posekané trávy. Může být rovněž třeba snížit pojezdovou rychlost, případně projet sekačkou danou oblast ještě jednou.
• Jde-li sekání obzvlášť obtížně, zužte šířku sečení tak, že pojedete s přesahem přes dříve posečenou oblast a budete sekat pomalu.
• Póry v látkovém vaku na sběr trávy se mohou ucpat nečistotami a prachem, vak následkem toho pojme méně trávy. Tomu zabráníte, jestliže vak na sběr trávy pravidelně ostříkáte vodou z hadice a necháte jej před použitím uschnout.
• Udržujte vršek motoru (kolem startéru) čistý, bez kousků posekané trávy a nečistot. To pomůže proudění vzduchu motorem a prodlouží životnost motoru.

POWERPLUS POWEG63773X CS

11 2V1

Tuto sekačku na trávu můžete přestavovat podle účelu použití:

- Ze sekačky na trávu se zadním výhozem na mulčovací stroj nebo sekačku s bočním výhozem.

11.1 Co je mulčování?

Při mulčování se tráva v jednom pracovním kroku usekne, pak se jemně rozseká a vrátí se do trávníku jako přirozené hnojivo.

Tipy k sekání s mulčováním:

• Pravidelně sekejte o max. 2 cm, např. ze 6 cm na 4 cm výšky trávy.
• Používejte ostrý žací nůž.
  ■ Nesekejte vlhkou trávu.
• Otáčky motoru nastavte na maximum.
• Jděte jen tak rychle, jak sekačka stačí sekat.
• Mulčovací vložku, vnitřní stranu šasi a žací nůž pravidelně čistěte.

11.2 Různá použití

11.2.1 Přestavba na mulčování (obrázek 12)

UPOZORNĚNÍ: jen se zastaveným motorem a žacím nožem v klidu.

■ Zvedněte zadní kryt (20) a sundejte sběrný koš (5).
- Zasuňte mulčovací ucpávku (22) do zadního výhozu (19). Mulčovací ucpávka (22) pasuje jenom jedním směrem.

11.2.2 Sekání s košem na sběr trávy (obr. 13)

UPOZORNĚNÍ: jen se zastaveným motorem a žacím nožem v klidu.

- Boční klapku a otvor výhozu pravidelně čistěte od zbytků trávy a uvízlých nečistot. Nasazení koše na sběr trávy:

• Nasazení: zvedněte zadní kryt a zahákněte koš na sběr trávy na zadní část sekačky.
  Sejmutí: zvedněte zadní kryt, sundejte koš na sběr trávy.

12 ÚDRŽBA

DÜLEŽITÉ: Pravidelná a pozorná údržba je zásadní k tomu, aby úroveň bezpečnosti a výkon motoru zůstávaly v průběhu času na původní úrovni.

Před jakoukoliv údržbou nebo opravou zastavte motor a odpojte a uzemněte koncovku zapalovací svíčky.

Varování! Riziko zranění nebezpečnými pohyblivými částmi!

Složité postupy, které nejsou uvedeny níže, musí být prováděny specializovaným servisem.

Výměna žacího ústrojí musí být prováděna kvalifikovaným odborníkem! Oprava nebo broušení se doporučuje provádět pouze v servisu nebo podobně kvalifikovaným odborníkem!

• Udržujte všechny matice, svorníky a šrouby utažené, abyste si mohli být jisti, že zařízení je v bezpečném a provozuschopném stavu. Pro bezpečnost a dobrý výkon má zásadní význam pravidelná údržba.
• Nikdy neskladujte zařízení s palivem v nádrži uvnitř budovy, kde se mohou výpary dostat k otevřenému plameni, jiskře nebo silnému zdroji tepla.
• Nechte motor vychladnout a teprve potom jej uložte do uzavřeného prostoru.
• Ke snížení rizika požáru udržujte motor, tlumič výfuku, prostor baterie a oblast skladování paliva bez trávy, listí nebo přílišného množství maziva. Nenechávejte nádoby s posekanou trávou uvnitř.
• V zájmu bezpečnosti vyměňujte opotrebované nebo poškozené díly. Z důvodů bezpečnosti nepoužívejte zařízení s opotrebenými nebo poškozenými díly. Díly se mají vyměňovat, nikoliv opravovat. Díly, které nejsou stejné kvality, mohou zařízení poškodit ohrozit vaši bezpečnost.
• Je-li třeba vypustit palivovou nádrž, je třeba to provést venku a když je motor studený.
• Samozavírací kryt a samotný koš na sběr trávy často kontrolujte, zda nejsou opotřebené nebo poškozené.
  Kdykoliv se manipuluje se strojem, přepravuje se nebo naklání, je třeba:
• mít pevné pracovní rukavice;
• brát stroj za místa, kde je úchop bezpečný, s uvážením hmotnosti a jejího rozložení.

12.1 Nůž

12.1.1 Kontrola

• Nakloňte sekačku doprava, także strana vzduchového filtru bude nahoru. Zabráníte tím úniku paliva a obtížnému startování.
  ■ Zkontrolujte, jestli nůž (21) není poškozený, prasklý a nadměrně rezavý.
• Tupý nůž (21) se dá nabrousit, ale nadměrně opotřebený, ohnutý, prasklý nebo jinak poškozený nůž musí být vyměněn.
• Při montáži nože (21) musí být vždy použit momentový klíč.
• Zkontrolujte dotažení šroubů nože.

12.1.2 Demontáž a montáž

Pokud nůž (21) sundáte kvůli broušení nebo výměně, budete k montáži potřebovat momentový klíč. Chraňte své ruce použitím silných rukavic.

• Nástrčkovým klíčem vyšroubujte šroub. Při demontáži šroubu zablokujte otáčení nože pomocí kusu dřeva. Potom nůž sundejte.
  Nůž namontujte pomocí jeho šroubu a zvláštních podložek. Tyto podložky namontujte vypuklou stranou směrem k noži a vydutou stranou směrem ke šroubu.
• Šroub nože dotáhněte momentovým klíčem. Při dotahování šroubu zablokujte otáčení nože pomocí kusu dřeva.

12.2 Čištění a výměna vaku na trávu

12.2.1 Čištění

Vak (5) umyjte zahradní hadicí a nechte ho před použitím úplně vyschnout. Mokrý vak se rychle zanese.

12.2.2 Výměna

Vycvakněte plastové hrany vaku z rámu a vyndejte vak z horního krytu.

Vložte vak z tkaniny do horního krytu, zacvakněte plastové hrany vaku na rám.

12.3 Vodní tryska (obrázek 14)

Na levé straně šasi (17) sekačky je vodní tryska (14) k umývání šasi.

• Při použití vodní trysky (14) musí být stroj nastaven na nejnižší výšku a umístěn na trávě. Tak zajistíte, že voda při čištění zůstane pod šasi.
  ■ Připojte k trysce (14) hadici.
• Zapněte vodu a nastartujte motor.
• Otáčení nože zajistí, že voda vyčistí spodní stranu šasi.

12.4 Výměna/vypouštění oleje

12.4.1 Kontrola hladiny motorového oleje (obrázek 15)

Hladinu oleje zkontrolujte, když je motor zastavený a sekačka vodorovně.

Sundejte víčko oleje (7) a utřete měrku oleje.

Zasuňte měrku do plnicího hrdla oleje, ale nezašroubovávejte ji.
- Zkontrolujte hladinu na měrce. Pokud je poblíž minima, doplňte olej. Nenalévejte příliš velké množství.
■ Pevně zašroubujte víčko oleje (7).

NOTICE: Provozem s nízkou hladinou oleje se motor poškodi.

12.4.2 Výměna motorového oleje

Vyjetý olej vypust'te, když je motor zahřátý. Zahřátý olej vyteče rychle a všechen.

• Otřete oblast plnicího hrdla oleje, a potom sundejte víčko plnicího otvoru oleje/měrku (7).
• Umístěte vedle sekačky vhodnou nádobu k zachycení vyjetého oleje, a potom sekačku nakloňte na její pravou stranu. Vyjetý olej vyteče plnicím hrdlem. Nechte vytéct všechen olej.
• Vyjetý motorový olej a nádoby na něj likvidujte způsobem, který je kompatibilní s životním prostředím. Doporučujeme, abyste ho v uzavřené nádobě vzali do místního sběrného dvora nebo do servisu. Nevyhazujte ho do komunálního odpadu, nevylévejte ho na zem ani do kanalizace.
• Používejte doporučený olej. Nenalévejte příliš velké množství. Nechte olej několik minut zatéct do motoru, a potom změřte hladinu oleje.

12.5 Zapalovací svíčka (obrázek 16)

K zajištění správného výkonu musí mít svíčka zapalování (9) správný odtrh a nesmí na ní být nánosy.

• Odpojte koncovku svíčky zapalování a vyčistěte okolí zapalovací svíčky.
  ■ Svíčku zapalování vyšroubujte dodaným klíčem.
• Zkontrolujte svíčku zapalování. Vyměňte ji, pokud jsou elektrody opotřebené nebo je prasklý/vyštípnutý izolátor.
• Odtrh (mezeru) elektrody svíčky zapalování měřte vhodnou měrkou. Odtrh musí být v rozmezí 0,7\~0,8 mm. V případě potřeby odtrh upravte opatrným ohnutím boční elektrody vhodným nástrojem.
• Svíčku zapalování opatrně namontujte rukou, aby nešla přes závit.
• Nasadte na svíčku zapalování její koncovku.

POZNÁMKA: Volná svíčka zapalování se může přehřát a poškodit motor. Příliš velké dotažení svíčky zapalování může poškodit závity v hlavě válce.

12.6 Čištění vzduchového filtru (obrázek 17)

POZNÁMKA: Provoz motoru bez vzduchového filtru nebo s poškozeným filtrem umožní vstup nečistot do motoru, což způsobí jeho rychlé opotrebení.

■ Stiskněte zoubek krytu a kryt sundejte.
■ Sundeite vzduchový filtr z jeho základny.
■ Zkontroluite filtr a pěnový element. V případě potřeby proved'te výměnu.
- Vyčistěte filtr několika údery o tvrdý povrch, aby došlo k odstranění nečistot, nebo ho zevnitř profoukněte stlačeným vzduchem. Nikdy nezkoušejte nečistoty odstranit kartáčem. Kartáčování zatlačí nečistoty do vláken.
- Vlhkým hadrem otřete nečistoty ze základny a krytu vzduchového filtru. Dejte pozor, aby se nečistoty nedostaly do přívodu vzduchu do karburátoru.
- Opět namontujte filtr a kryt.

12.7 Nastavení lanka

Před použitím stroje musí být vždy zkontrolováno nastavení lanka.

Lanka se daií zkontrolovat plnou aktivací madel a kontrolou, jestli je lanko napnuté.

Pokud ne, musí být dotaženo. Pokud není možné madlo lehce plně aktivovat, musí být lanko povoleno.

Po první sezóně se dá očekávat, že bude nutné lanka nastavit, protože se při používání mohou protáhnout. Abyste předešli škodám, doporučujeme nechat provést nastavení lanek v servisu.

Může být nutné znovu nastavit následující lanka:

■ Lanko pojezdu (obrázek 18A)
■ Lanko brzdy motoru (obrázek 18B)
■ Lanko plynu (obrázek 18C)

12.8 Harmonogram údržby

Tento výrobek pravidelně prohlížeite a udržuite podle následující tabulky.

Díl	Činnost	Před/po každém použití	10 hodin	25 hodin	50 hodin / půl roku	100 hodin / jednou ročně
Zapalovací svíčka	Kontrola			X
Zapalovací svíčka	Čištění			X
Zapalovací svíčka	Výměna	V případě potřeby
Vzduchový filtr	Kontrola	X
Vzduchový filtr	Čištění		X
Vzduchový filtr	Výměna	V případě potřeby
Palivový filtr	Kontrola	X
Palivový filtr	Čištění		X
Palivový filtr	Výměna	V případě potřeby

POWERPLUS POWEG63773X CS

13 TECHNICKÉ ÚDAJE

Model	POWEG63773X
Objem válce	145 cm ^3
Výkon motoru	2,6 kW
Typ motoru	4taktní
Otáčky	2800 min ^-1
Šířka záběru	420 mm
Koš na sběr trávy	40 l
Výška sečení	20–70 mm
Počet poloh nastavení výšky	6
Pojezd	Ano
Objem olejové nádrže	0,5 l
Objem palivové nádrže	1 l
Průměr předního kola	150 mm
Průměr zadního kola	173 mm
Ruční startér	Ano
Centrálně nastavitelná výška sečení	Ano
Typ zapalovací svíčky	Torch
Ruční čerpadlo před startem	Ano
Sklopná rukojeť	Ano
Odolnost palivu E10	Ano
3 funkce	Mulčování
	Sbírání

14 HLUK A VIBRACE

Hodnoty emisí hluku se měří podle příslušné normy. (K=3)

Úroveň akustického tlaku LpA 84 dB(A)

Úroveň akustického výkonu LwA 96 dB(A)

POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.

aw (Vibrace)

2m/s²

K = 1,5 ~m / s^2

15 POKYNY KE SKLADOVÁNÍ (MIMO SEZÓNU)

Před uložením proved'te vyčištění a údržbu!

Chcete-li se vyhnout problémům s motorem, měl by se palivový systém vyprázdnit před uskladněním na více než 30 dní.

Vyprázdněte palivovou nádrž, spustěte motor a nechte jej běžet, dokud se nevyprázdní benzínové vedení a karburátor. V další sezóně použijte čerstvé palivo.

Nikdy nepoužívejte v palivové nádrži čisticí prostředky na čištění motoru nebo karburátoru, mohlo by dojít k trvalým škodám.

Sekačku připravte k uskladnění podle následujících pokynů:

- Po provedení posledního sekání v sezóně palivovou nádrž zcela vyčerpejte.

■ Sekačku důkladně vyčistěte a promažte podle pokynů.

POWERPLUS POWEG63773X CS

• Pokyny ke správnému skladování motoru naleznete v návodu k obsluze motoru.
• Ostří žacího nože chraňte před korozí tenkou vrstvou ekologického maziva.
  ■ Sekačku skladujte na suchém a čistém místě.

POZNÁMKA:

• Při skladování jakéhokoliv zařízení v nevětrané místnosti nebo uzavřeném obalu je nutné zařízení chránit před korozí. Na zařízení, zvláště kabely a všechny pohyblivé části, naneste tenkou vrstvu oleje nebo silikonu.
• Bud'te opatrní a kabely neohýbejte ani nezamotejte.
• Pokud se startovací lanko uvolní z držáku, odpojte a uzemněte kabel zapalovací svíčky. Uchopte rukojeť startéru a pomalu vytáhněte lanko startéru z motoru. Pak lanko startéru nasadťe do držáku na madle.

16 PŘEVOZ

• Před jakýmkoliv převozem výrobek vypněte a odpojte zapalovací svíčku.
  ■ Pokud je to třeba, nasad'te ochranné kryty pro přepravu.
  ■ Vždy výrobek prénášejte za madlo.
• Chraňte výrobek před silnými nárazy a vibracemi, které se mohou objevit při přepravě vozidly.
• Zajistěte výrobek před převrácením nebo sklouznutím, ztrátou paliva, poškozením a možností zranění osob.

17 ZÁRUKA

• V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců, platná od data jeho zakoupení prvním uživatelem.
• Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotřebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
• Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
• Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
• Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
  ■ Více informací můžete získat na čísle 00 32 3 292 92 90.
  Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.
• Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
• Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávající.
• Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
• Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
• Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
• Uschovejte si doklad o zakoupení, protože se jím prokazuje datum nákupu.

POWERPLUS POWEG63773X CS

- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kuffíku s výliskem k uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.

18 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.

Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.

19 PROHLÁŠENÍ O SHODĚ

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - 2500 Lier - BELGIE, výhradně odpovědná, prohlašuje, že

Výrobek: Sekačka na trávu s benzinovým pohonem 145 cm ^3 , 420 mm

Značka: POWERplus

Model: POWEG63773X

je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava stroje vede ke ztrátě platnosti tohoto prohlášení.

Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC Annex VI LwA

Measured 94dB(A)

Guaranteed 96dB(A)

Notified Body TuV Sud - DE

Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):

EN ISO 5395-1:2013-A1

EN ISO 5395-2: 2013 - A2

EN ISO 14982: 2009

Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Níže podepsaný jedná jménem vedení společnosti:

Philippe Vankerkhove

Regulativní postupy – Manažer pro dohled nad řádným jednáním 02/11/2021, Lier – Belgie

POWERPLUS POWEG63773X RO

1 UTILIZARE PREVĂZUTĂ 3

2 PREZENTARE GENERALĂ COMPONENTE (FIG. A) 3

3 CONTINUTUL PACHETULUI 3

4 SIMBOLURI 4

5 REGULI GENERALE DE SIGURANTĂ 6

5.1 Instruire 6

5.2 Pregătire 6

5.3 Functionarea 7
