BRUKSANVISNING POWEG63773X PowerPlus

1 TILTENKT BRUK....3
2 OVERSIKT OVER KOMPONENTER (FIG. A) 3
3 PAKKENS INNHOLD....3
4 SYMBOLER 4
5 GENERELLE SIKKERHETSADVARSLER....6
5.1 Opplæring....6
5.2 Klargjøring....6
5.3 Bruk 6
5.4 Vedlikehold og oppbevaring 7
6 SIKKERHETSADVARSLER....8
7 SIKKERHET VED HÅNDTERING AV BENSIN....8
8 MONTERING....8
8.1 Utpakking 8
8.2 Sammenleggbart håndtak (Fig. 1)....8
8.3 Starterhåndtak (Fig. 2)....9
8.4 Oppsamlingsboks (Fig. 3)....9
8.5 Montering av hjulene (Fig. 4)....9
9 F∅R OPPSTART 9
9.1 Motorolje....9
9.1.1 Fylle på bensin (Fig. 6)....9
10 DRIFT 10
10.1 Starte motoren 10
10.1.1 Primerblæren (Fig. 7)....10
10.1.2 Betjening av gressklipperkontrollene 10
10.2 Stoppe motoren....10
10.3 Selvdriftsfunksjon (Fig. 10)....11
10.4 Justering av klippehøyde (Fig. 11)....11
10.5 Tips om klipping....11
11 2-I-1 ....11
11.1 Hva er bioklipping?....11
11.2 Ulike bruksområder 12

POWERPLUS POWEG63773X NO

11.2.1 Ombygging til bioklipper (Fig. 12)....12
11.2.2 Klipping med gressoppsamler (Fig. 13)....12
12 VEDLIKEHOLD....12
12.1 Knivbladet 13
12.1.1 Inspeksjon....13
12.1.2 Demontering og montering....13
12.2 Rengjøring og utskiftning av gressposen 13
12.2.1 Rengjøring 13
12.2.2 Utskiftning....13
12.3 Vanndyse (Fig. 14)....14
12.4 Skifte / tappe av olje....14
12.4.1 Kontrollere oljenivået (Fig. 15)....14
12.4.2 Skifte motorolje....14
12.5 Tennplugg (Fig. 16)....14
12.6 Rengjøring av luftfilter (Fig. 17)....15
12.7 Kabeljustering....15
12.8 Vedlikeholdsplan.... 15
13 TEKNISKE DATA 16
14 ST∅Y OG VIBRASJON 16
15 INSTRUKSJONER FOR OPPBEVARING (UTENFOR SESONG). 16
16 TRANSPORT 17
17 GARANTI....17
18 MILJ∅....18

19 C€ SAMSVARSERKLÆRING....18

POWERPLUS POWEG63773X NO BENSINGRESSKLIPPER 145 CC 420 MM POWEG63773X

1 TILTENKT BRUK

Hensikten med denne gressklipperen er å klippe gress. Gressklipperen er designet for å klippe gress i private hager. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne instruksjonshåndboka før verktøyet tas i bruk, og ta vare på håndboka for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboka følge med.

2 OVERSIKT OVER KOMPONENTER (FIG. A)

1. Skyvehåndtak + mykt grep

2. Bremsebøyle

3. Kjørebøyle

4. Starterhåndtak

5. Oppsamlingsboks

6. Drivstofflokk

7. Oljetanklokk/peilestav

8. Hjul

9. Tennplugg

10. Primerblære

11. Høydejusteringsspak

12. Luftfilter

13. Lyddemper

14. Vanndyse

15. Låseknott

16. Nedre håndtak

17. Karosseri

18. ∅vre håndtak

19. Utkaståpning bak

20. Bakdeksel

21. Knivblad

22. Bioklippekile

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.

- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

■ Sjekk at pakkens innhold er fullstendig.

- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 sett Hovedenhet (inkluderer komplette bøyler)

1 stk. Oppsamlingspose for gress

2 sett Knott og bolt for den øvre bøylen

1 stk. Instruksjonshåndbok

1 stk Bioklippe-enhet (settes inn i utkasthullet bak)

4 sett Hjul og hjuldeksler

2 sett Mutre og skiver for bakhjul

1 stk. Nøkkel for å feste hjulene

1 stk. Snorføring

Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.

4 SYMBOLER

Følgende symboler brukes i denne instruksjonshåndboka eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.		I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU-direktivene.
	Les instruksjonshåndboka nøye før bruk.		Ikke berør en varm lyddemper eller sylinder. Du kan få brannskader. Disse delene blir ekstremt varme under bruk. Når maskinen slås av, vil de fortsatt være varme en god stund.
	Advarsell! Flygende objekter.		Hold hender og føtter unna skarpe deler.
	Hold tilskuere på avstand.		Ta ut tennpluggen før reparasjoner. Reparer i samsvar med instruksjonshåndboka.
	Vær ekstra oppmerksom på brukerens hender og føtter for å unngå skade.		Hold hender og føtter unna åpningene når maskinen er i gang.
	Vent til alle maskinens deler har stoppet helt opp før de berøres. Bladene fortsetter å rotere en stund etter at maskinen er slått av. Et roterende blad kan forårsake skade.		Bruk hørselsvern og vernebriller! Bruk hjelm!
	Fare for røykforgiftning eller kvelning av giftige gasser.		Hold hender og føtter unna.
	Bensin er antennelig.La motoren kjøles ned iminst to minutter før dufyller på tanken.		ADVARSEL: Bensin er meget antennelig!Eksplosjonsfare! Ikke søl drivstoff!
	Bruk av vernebriller erpåbudt.		Bruk hansker.
	Bruk hørselsvern.	3 TIMESONLY	Ikke trykk på primerblærenmer enn tre ganger.
	Kontroller og fyll påolje.		Tilsett motorolje.
	Ikke ta på varmeoverflater.		Garantert verdi forlydeffektnivå i dB.
		Stopp motoren.
		Selvdriftsfunksjon.

Advarsel: Sørg for at sikkerhetsskiltene er synlige og leselige på utstyret. Skift ut sikkerhetsskiltene hvis de mangler eller blir uleselige.

POWERPLUS POWEG63773X NO

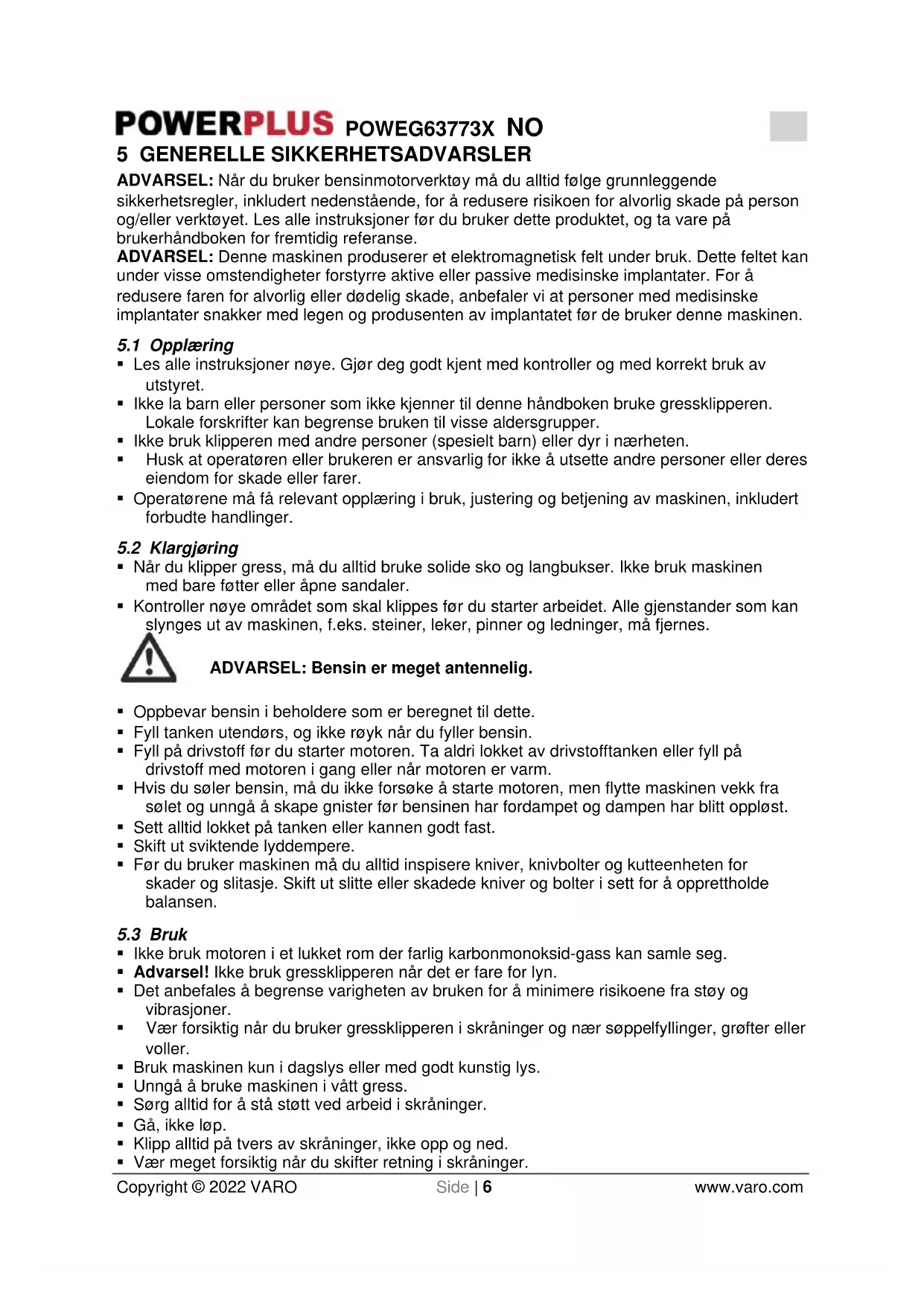

5 GENERELLE SIKKERHETSADVARSLER

ADVARSEL: Når du bruker bensinmotorverktøy må du alltid følge grunnleggende sikkerhetsregler, inkludert nedenstående, for å redusere risikoen for alvorlig skade på person og/eller verktøyet. Les alle instruksjoner før du bruker dette produktet, og ta vare på brukerhåndboken for fremtidig referanse.

ADVARSEL: Denne maskinen produserer et elektromagnetisk felt under bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere faren for alvorlig eller dødelig skade, anbefaler vi at personer med medisinske implantater snakker med legen og produsenten av implantatet før de bruker denne maskinen.

5.1 Opplæring

• Les alle instruksjoner nøye. Gjør deg godt kjent med kontroller og med korrekt bruk av utstyret.
• Ikke la barn eller personer som ikke kjenner til denne håndboken bruke gressklipperen. Lokale forskrifter kan begrense bruken til visse aldersgrupper.
• Ikke bruk klipperen med andre personer (spesielt barn) eller dyr i nærheten.
• Husk at operatøren eller brukeren er ansvarlig for ikke å utsette andre personer eller deres eiendom for skade eller farer.
• Operatørene må få relevant opplæring i bruk, justering og betjening av maskinen, inkludert forbudte handlinger.

5.2 Klargjøring

• Når du klipper gress, må du alltid bruke solide sko og langbukser. Ikke bruk maskinen med bare føtter eller åpne sandaler.
• Kontroller nøye området som skal klippes før du starter arbeidet. Alle gjenstander som kan slynges ut av maskinen, f.eks. steiner, leker, pinner og ledninger, må fjernes.

• Oppbevar bensin i beholdere som er beregnet til dette.
• Fyll tanken utendørs, og ikke røyk når du fyller bensin.
• Fyll på drivstoff før du starter motoren. Ta aldri lokket av drivstofftanken eller fyll på drivstoff med motoren i gang eller när motoren er varm.
• Hvis du søler bensin, må du ikke forsøke å starte motoren, men flytte maskinen vekk fra sølet og unngå å skape gnister før bensinen har fordampet og dampen har blitt oppløst.
• Sett alltid lokket på tanken eller kannen godt fast.
  ■ Skift ut sviktende lyddempere.
• Før du bruker maskinen må du alltid inspisere kniver, knivbolter og kutteenheten for skader og slitasje. Skift ut slitte eller skadede kniver og bolter i sett for å opprettholde balansen.

5.3 Bruk

• Ikke bruk motoren i et lukket rom der farlig karbonmonoksid-gass kan samle seg.
• Advarsel! Ikke bruk gressklipperen när det er fare for lyn.
• Det anbefales å begrense varigheten av bruken for å minimere risikoene fra støy og vibrasjoner.
• Vær forsiktig når du bruker gressklipperen i skråninger og nær søppelfyllinger, grøfter eller voller.
• Bruk maskinen kun i dagslys eller med godt kunstig lys.
• Unngå å bruke maskinen i vått gress.
• Sørg alltid for å stå støtt ved arbeid i skråninger.
• Gå, ikke løp.
• Klipp alltid på tvers av skråninger, ikke opp og ned.
• Vær meget forsiktig når du skifter retning i skråninger.

POWERPLUS POWEG63773X NO

• Ikke klipp gress i for bratte skråninger.
• Vær meget forsiktig når du reverserer eller trekker gressklipperen mot deg.
• Stopp kniven(e) hvis gressklipperen må tippes på siden for transport når du krysser underlag som ikke er gress, og når du transporterer gressklipperen til og fra området som skal klippes.
• Ikke bruk gressklipperen med defekte vern eller uten sikkerhetsanordninger som f.eks. deflektorer og/eller gressoppsamler på plass.
• Forsiktig: Gressklipperen skal ikke brukes uten at enten hele gressoppsamleren eller et selvlukkende deksel over utkaståpningen er på plass.
• Du må ikke endre eller tukle med noen forseglet justering av motorhastigheten.
• Gressklipperens sikkerhetssystemer eller funksjoner skal ikke tukles med eller deaktiveres.
• Juster ikke motorens hastighetsregulator, og kjør ikke motoren med for stor hastighet.
• Løsne alle kniv- og drivkoblinger før du starter motoren.
• Start motoren forsiktig og i samsvar med instruksjonene, med føttene på god avstand fra knivene.
• Ikke tipp klipperen när du starter motoren.
• Ikke slå på motoren när du står foran utkastkanalen.
• Ikke plasser hender eller føtter nær eller under roterende deler. Hold deg alltid unna utkaståpningen.
• Ikke løft eller bær en gressklipper med motoren i gang.
• Stopp motoren og koble fra tennpluggledningen, påse at alle bevegelige deler har stoppet helt opp og ta ut nøkkelen hvis maskinen har en slik:
• Før du fjerner blokkeringer eller åpner utkastkanalen.
• Før du sjekker, rengjør eller arbeider på klipperen.
• Etter å ha truffet et fremmed objekt. Inspiser gressklipperen for skade og reparer den før du starter eller bruker den igjen.
• Hvis maskinen begynner å vibrere unormalt mye (sjekk med en gang).
• Stopp motoren og koble fra tennpluggledningen, påse at alle bevegelige deler har stoppet helt opp og ta ut nøkkelen hvis maskinen har en slik:
• Når du forlater maskinen.
• Før du fyller bensin.
• Kjør sakte hvis du bruker et sete.
• Du må ikke gjøre endringer på eller manipulere forseglede innstillinger for kontroll av motorhastigheten.
• Kontroller maskinen jevnlig, og sjekk at alle startsperrer og trykknapper fungerer korrekt før hver bruk.
• Ikke bruk gressklipperen hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter.
• Ikke bruk gressklipperen i dårlig vær, særlig når det er fare for lyn.

5.4 Vedlikehold og oppbevaring

• Sørg for at alle muttere, bolter og skruer sitter godt fast slik at du kan arbeide sikkert.
• Ikke oppbevar maskinen med bensintanken i en bygning der bensindampen kan komme i kontakt med åpen ild eller gnister.
• La motoren kjøles ned før den oppbevares i et lukket rom.
• For å redusere brannfaren bør du sørge for at området der motor, lyddemper, batteriholder og drivstoff oppbevares er fritt for gress, løv eller fett.
• Sjekk gressoppsamleren ofte for slitasje eller skade.
• Skift ut slitte og skadede deler for sikkerhets skyld.
• Hvis bensintanken skal tappes av, må dette gjøres utendørs.
• Feilaktig vedlikehold, bruk av ukorrekte reservedeler eller fjerning eller endring av sikkerhetskomponentene kan skade gressklipperen og kan føre til alvorlig personskade.

POWERPLUS POWEG63773X NO

- Bruk kun anbefalte kniver og reservedeler fra produsenten. Bruk av uoriginale deler kan skade maskinen og operatøren. Hold gressklipperen i god stand.

Advarsel: Fyll tanken på et godt ventilert sted og med motoren slått av.

6 SIKKERHETSADVARSLER

• Gressklipperen bør kun brukes med gressoppsamleren og/eller avlederplaten montert.
• Stopp motoren før du tømmer gressoppsamleren eller justerer klippehøyden.
• Hold hender og føtter unna undersiden av gressklipperen eller gressutkastet når motoren er i gang.
• Før du klipper bør du fjerne fremmedlegemer fra plenen, da disse kan slynges ut av gressklipperen.
• Hold barn, andre personer og dyr på sikker avstand mens du bruker gressklipperen.
• Du må ikke tippe gressklipperen när du starter den.

7 SIKKERHET VED HÅNDTERING AV BENSIN

ADVARSEL: Vær ekstra forsiktig ved håndtering av drivstoff. Drivstoff er antennelig, og dunsten er eksplosiv. Følgende punkter må følges.

■ Bruk kun en godkjent tank.
- Ta aldri av drivstofflokket eller etterfyll bensin mens verktøyet er i gang. La motorens eksoskomponenter kjøles ned før etterfylling.
■ Ikke røvk.
- Etterfyll aldri verktøvet innendørs.
- Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en varmtvannsbereder.
- Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området der det er sølt før oppstart.
- Sett alltid bensinlokket godt på igjen etter fylling.
■ Hvis tanken må tappes, må dette skie utendørs.

8 MONTERING

8.1 Utpakking

Fjern gressklipperen fra emballasjen og kontroller grundig at det ikke ligger igjen noen løse deler.

8.2 Sammenleggbart håndtak (Fig. 1)

• Sett det nedre håndtaket (16) inn i de korresponderende hullene på karosseriet (17), og fest det nedre håndtaket med de to låseknottene (15). (Fig. 1A)
• Skru fast det øvre håndtaket (18) med de to låseknottene. (Fig. 1B)

OBS: Driv- og startkabler må alltid plasseres på toppen av håndtakets tverrstang. Dette gir kablene fri bevegelse på toppen av håndtakets nedre del når håndtaket foldes sammen. Feil montering av disse kablene kan føre til at de skades og/eller strekkes, noe som kan føre til at klipperen feiler. I dette tilfellet gjelder ikke garantien.

POWERPLUS POWEG63773X NO

8.3 Starterhåndtak (Fig. 2)

• Plastkantene på boksen skal klikke på plass på rammen. Deretter kan du feste klemmene.
• Fest håndtaket på toppdekslet til gressoppsamlingsboksen (5)
• Løft bakdekslet (20), fjern bioklippekilen (22) og monter gressoppsamlingsboksen (5).

8.5 Montering av hjulene (Fig. 4)

• Trinn 1: Bruk M10-nøkkelen (som følger med) til å fjerne alle mutrene og skivene fra de fire akslene.
• Trinn 2: Fest de to forhjulene og fest mutrene med nøkkelen, som vist i illustrasjonen.
• Trinn 3: Tre først en skive inn på bakakslene, deretter hjulet, og så nok en skive før du fester med en mutter, som vist i illustrasjonen.
• Trinn 4: Fullfør monteringen ved å sette på hjuldekslene. Trykk og bank dem på plass, som vist i illustrasjonen.

9 F∅R OPPSTART

Denne gressklipperen LEVERES UTEN OLJE ELLER BENSIN på motoren.

9.1 Motorolje

Alle motorene blir kjørt på fabrikken innpakkingen. Mesteparten av oljen er fjernet før transport fra fabrikken, men det er igjen litt olje i motoren. Det varierer hvor mye olje som er igjen i motoren.

Fyll på olje til oljenivået er mellom det øvre og nedre merket på peilepinnen (Fig. 5). Ikke fyll på for mye olje på motoren.

9.1.1 Fylle på bensin (Fig. 6)

ADVARSEL! Fyll aldri tanken innendørs, med motoren i gang eller før motoren har fått kjølt seg ned i minst 15 minutter etter bruk.

MERK: Motoren leveres uten bensin. Fyll på én liter før du starter motoren.

■ Fjern tanklokket (6).
- Fyll på drivstoff slik at drivstoffet når drivstoffnivået markert i halsen på drivstofftanken. Ikke overfyll. Tørk bort eventuelt drivstoffsøl før du starter motoren.
- Stram til tanklokket.

FORSIKTIG: Tørk opp alt olje- eller bensinsøl. Ikke oppbevar, søl eller bruk bensin i nærheten av åpen ild.

FORSIKTIG: Alkoholholdig drivstoff (gasohol) eller etanol eller metan kan trekke til seg fuktighet, som fører til at drivstoffet skiller seg og danner syre under oppbevaring. Syregass kan skade drivstoffsystemet i motoren under oppbevaring. For å unngå motorproblemer må drivstoffsystemet tømmes før oppbevaring (se kapitlet Oppbevaring lengre frem i denne håndboken).

POWERPLUS POWEG63773X NO

Bensin er svært lettantennelig og bensindunster kan forårsake eksplosjoner som kan føre til alvorlige skader eller død. Vær svært forsiktig når du håndterer bensin. Oppbevar bensinen utenfor barns rekkevidde.

Etterfyll i et godt ventilert område med motoren slått av. Ikke røyk og påse at det ikke finnes åpne flammer eller gnister i nærheten av området der motoren blir etterfylt eller der du oppbevarer bensinen. Unngå at huden din blir utsatt for langvarig eller hyppig kontakt med bensin, og unngå å inhalere dunstene.

Under kalde forhold er det nødvendig å trykke på primerblæren (10) på luftfilteret (12) før du trekker i starterhåndtaket (4).

Vi bør også tilsette mer drivstoff til luftblandingen for å gjøre det lettere å starte motoren. Når du trykker på primerblæren (10), vil den pumpe drivstoffet direkte fra forgasseren til forbrenningskammeret.

• Trekk tilbake bremsebøylen slik at du holder den mot håndtaket. (Fig. 8)
• Slipp kjørebøylen (3). Dette vil hindre at gressklipperen beveger seg forover når du betjener starteren.
• Starterhåndtaket (4) skal være plassert i støtten sin. Ta tak i starterhåndtaket (4) med høyre hånd og trekk sakte ut til du kjenner motstand. Trekk deretter kraftig i starterhåndtaket (4) og startsnoren som går ut fra støtten. (Hvis denne kaldstarten ikke er tilstrekkelig, kan du gjenta operasjonen to til tre ganger). (Fig. 9)

■ Slipp kjørebøylen (3).
■ Slipp bremsebøylen (2).

ADVARSEL! Knivbladet fortsetter å rotere i noen sekunder etter at motoren slås av. Ta av tennplugghetten hvis gressklipperen skal stå uten tilsyn.

POWERPLUS POWEG63773X NO

10.3 Selvdriftsfunksjon (Fig. 10)

• Skyv kjørebøylen (3) forover og hold den mot skyvehåndtaket (1) for å få gressklipperen til å kjøre forover.
• Slipp kjørebøylen (3) for å stoppe klipperens bevegelse forever.
• Slipp alltid kjørebøylen før du starter motoren. Hvis kløtsjen er koblet inn, vil gressklipperen bevege seg forover.
• Beveg kjørebøylen i en rask og jevn bevegelse, slik at kløtsjen enten er helt innkoblet eller helt utkoblet. Hold kjørebøylen mot skyvehåndtaket (1) under hele klippingen med selvdriftsfunksjonen aktivert. Dette vil bidra til å forlenge levetiden til kløtsjmekanismen.

ADVARSEL: Gressklipperen beveger seg med en gang. For å stoppe bevegelsen, slipper du kjørebøylen (2). Gressklipperen vil da stoppe øyeblikkelig.

10.4 Justering av klippehøyde (Fig. 11)

Forsiktig: Før du justerer klippehøyden må du stoppe gressklipperen og koble fra tennpluggledningen.

Gressklipperen er utstyrt med en sentral høydejusteringsspak med seks posisjoner.

• Før du justerer klippehøyden må du stoppe gressklipperen og koble fra tennpluggledningen.
• For å justere klippehøyden, trekker du spaken mot hjulet og beveger den opp eller ned for å velge høyde.
• Alle hjulene vil bli stilt inn med samme høyde.

Midtstillingen egner seg best for de fleste plener.

• Under visse forhold, som med svært høyt gress, kan det være behov for å øke klippehøyden for å redusere motstanden (unngå overbelastning av motoren) og etterlate klumper med gress. Det kan også være behov for å redusere kjørehastigheten og/eller kjøre gressklipperen over samme område to ganger.
• For ekstrem tung klipping bør du redusere klippebredden ved å overlappe forrige klippespor og klippe sakte.
• Porene i gressoppsamleren av tekstil kan bli tette av jord og støv, og vil da samle mindre gress. Dette unngår du ved å spyle gressoppsamleren jevnlig og la den tørke.
• Hold toppen av motoren (rundt starteren) ren og fri for gress og andre rester. Dette vil hjelpe til med motorens ventilasjon, som igjen vil gi motoren lengre levetid.

11 2-1-1

Disse gressklipperne kan bygges om fra sin normale konfigurasjon, avhengig av hvordan de skal brukes:

- Fra gressklipper med utkast bak til gressklipper med bioklipping eller gressklipper med sideutkast.

11.1 Hva er bioklipping?

Ved bioklipping klippes først gresset, deretter finkuttes det og returneres til klippesporet som naturgjødsel.

Tips for bioklipping:

- Juster klippehøyden med maks. 2 cm, fra 6 cm til 4 cm gresshøyde.

POWERPLUS POWEG63773X NO

■ Bruk et skarpt blad.
- Ikke klipp vått gress.
■ Bruk maksimal motorhastighet.
- Beveg maskinen kun i vanlig arbeidshastighet.
- Rengjør bioklippekilen, innsiden på huset og klippebladet med jevne mellomrom.

11.2 Ulike bruksområder

11.2.1 Ombygging til bioklipper (Fig. 12)

ADVARSEL: Motoren må være slått av og bladet må stå stille.

• Løft bakdekslet (20) og fjern oppsamlingsboksen (5).
• Skyv bioklippekilen (22) inn i utkaståpningen bak (19) på klipperen. Bioklippekilen (22) kan kun settes inn én vei.

11.2.2 Klipping med gressoppsamler (Fig. 13)

ADVARSEL: Motoren må være slått av og bladet må stå stille.

– Rengjør sideklaffen og utkaståpningen med jevne mellomrom for å fjerne gress og jord. Montere gressoppsamleren:

• Montere: Løft det bakre dekslet og hekt fast gressoppsamleren på baksiden av gressklipperen.
• Fjerne: Løft det bakre dekslet og fjern gressoppsamleren.

12 VEDLIKEHOLD

VIKTIG – Jevnlig, nøye vedlikehold er viktig for at maskinen skal være like sikker og yte like godt hele tiden.

Stopp motoren, og koble fra og jorde tennpluggen før det utføres reparasjoner eller vedlikehold.

ADVARSEL! Fare for skade på grunn av farlige, bevegelige deler!

Komplisert vedlikehold – som du ikke finner i listen nedenfor – må utføres av et spesialisert teknisk verksted.

Utskiftning av knivbladet må utføres av en kvalifisert servicetekniker! Bearbeiding eller skjerping av bladene anbefales ikke, bortsett fra hvis det utføres av et verksted eller en tilsvarende kvalifisert servicetekniker!

• Sørg for at alle muttere, bolter og skruer sitter godt fast slik at du kan arbeide sikkert. Jevnlig vedlikehold er meget viktig for sikkerheten og ytelsen.
• Oppbevar aldri utstyret med drivstoff på tanken inne i en bygning der dampen kan nå en åpen flamme eller gnist, eller der det finnes kilder til ekstrem varme.
• La motoren kjøles ned før den oppbevares i et lukket rom.

POWERPLUS POWEG63773X NO

- For å redusere brannfaren bør du sørge for at området der motor, lyddemper, batteriholder og drivstoff oppbevares er fritt for gress, løv eller fett. Ikke oppbevar beholdere med klippet gress innendørs.

- Skift ut slitte og skadede deler for sikkerhets skyld. Av sikkerhetsmessige årsaker må du ikke bruke utstyret med slitte eller skadede deler. Deler skal skiftes – ikke repareres. Deler som ikke er av samme kvalitet, kan skade utstyret og utsette deg for fare.

- Hvis drivstofftanken må tappes av, bør dette gjøres utendørs og kun når motoren er nedkjølt.

- Sjekk det selvlukkende vernet og gressoppsamleren ofte for slitasje og skader.

- bruke solide arbeidshansker,

- gripe maskinen på punkter som gir et sikkert grep, og ta hensyn til vekt og vektfordeling.

12.1 Knivbladet

12.1.1 Inspeksjon

• Vipp gressklipperen til høyre slik at siden med luftrenseren er vendt opp. Dette vil forebygge drivstofflekkasje og at det blir vanskelig å starte maskinen.
• Inspiser knivbladet (21) for skader, sprekker, rust eller korrosjon.
• Et sløvt knivblad (21) kan slipes, men et knivblad som er svært slitt, bøyd, sprukket eller skadet på annen måte, må skiftes ut.
• Du må alltid benytte en momentnøkkel når du monterer knivbladet (21).
• Kontroller at boltene til knivbladet er ordentlig strammet til.

12.1.2 Demontering og montering

Hvis du fjerner knivbladet (21) for å slipe det eller skifte det ut, må du benytte en momentnøkkel når du vil installere knivbladet igjen. Bruk tjukke hansker for å beskytte hendene dine.

• Fjern bolten med en skiftenøkkel. Bruk en trekile for å hindre at knivbladet kan bevege seg när du fjerner bolten. Deretter kan du fjerne knivbladet.
• Monter knivbladet med bladbolten og de spesielle skivene. Pass på at du monterer de spesielle skivene med den konkave siden mot knivbladet og den konvekse siden mot bolten.
• Stram til bladbolten med en momentnøkkel. Bruk en trekile for å hindre at knivbladet kan bevege seg när du strammer til bolten.

12.2 Rengjøring og utskiftning av gressposen

12.2.1 Rengjøring

Posen (5) kan vaskes med en hageslange, men den må tørke helt før bruk. En fuktig pose blir raskt tilstoppet.

12.2.2 Utskiftning

Løsne plastkantene på posen fra rammen, fjern posen fra det øvre dekslet. Tre tekstilposen inn i det øvre dekslet, fest plastkantene på posen til rammen.

POWERPLUS POWEG63773X NO

12.3 Vanndyse (Fig. 14)

På den venstre siden av gressklipperens karosseri (17) finnes det en vanndyse (14) beregnet for å vaske karosseriet.

• Når du bruker vanndysen (14), må maskinen være stilt til den laveste høydeinnstillingen og plassert på plenen. Dette gjør at vannet forblir under karosseriet mens rengjøringen pågår.
  ■ Fest en slange til dysen (14).
• Skru på vannet og start motoren.
• Knivbladets rotasjon vil sprute vannet rundt slik at det rengjør undersiden av karosseriet.

12.4 Skifte / tappe av olje

12.4.1 Kontrollere oljenivået (Fig. 15)

Kontroller oljenivået når motoren er slått av og gressklipperen står stille.

Fjern oljetanklokket (7), og tørk ren peilepinnen.

• Stikk deretter peilepinnen inn i oljepåfyllingsåpningen uten å skru den til.
• Kontroller oljenivået ved å bruke merkene på peilepinnen. Hvis oljenivået er i nærheten av det nederste merket, bør du fylle på olje til nivået samsvarer med det øverste merket. Ikke overfyll.
• Skru deretter til oljetanklokket (7) igjen.

MERK: Hvis du kjører motoren på lavt oljenivå, vil det føre til motorskader.

12.4.2 Skifte motorolje

Tapp den brukte oljen når motoren er varm. Varm olje er mer tyntflytende og tappes raskere og lettere.

• Tørk området rundt oljepåfyllingsåpningen, og fjern deretter oljetanklokket/peilepinnen (7).
• Plasser en beholder som er egnet for å samle opp oljen ved siden av gressklipperen, og vipp deretter gressklipperen over på høyre siden. Da vil den brukte oljen renne ut gjennom påfyllingsåpningen. Tøm all oljen.
• Husk å kvitte deg med den brukte oljen og beholderen på en miljøvennlig måte. Vi anbefaler at du har den brukte oljen i en tett beholder som du tar med deg til den lokale gjenvinningsstasjonen eller en bensinstasjon. Ikke kast oljen med husholdningsavfallet, og unngå å helle den ut på bakken eller i et avløp.
• Fyll på anbefalt oljetype. Ikke overfyll. Vent i et par minutter slik at oljen får tid til å stabilisere seg i motoren før du måler oljenivået.

12.5 Tennplugg (Fig. 16)

For å sikre god ytelse, må tennpluggen (9) har riktig gap og være fri for smuss og avsetninger.

• Koble fra tennplugghetten og fjern alt smuss i området rundt tennpluggen.
• Fjern tennpluggen med tennpluggnøkkelen som følger med.
• Inspiser tennpluggen. Skift den ut hvis elektrodene er slitte, eller hvis isolatoren har sprukket eller skadet.
• Mål elektrodegapet på tennpluggen med et egnet måleinstrument. Gapet skal være 0,028 \~ 0,031 in (0,7 \~ 0,8 mm). Korriger gapet hvis nødvendig, ved forsiktig å bøye sideelektroden ved hjelp av et egnet verktøy.
• Vær forsiktig når du monterer tennpluggen. Stram til for hånd for å unngå at du skader gjengene.
• Monter tennplugghetten tilbake på tennpluggen.

MERK: En tennplugg som er løs, kan overopphetes og skade motoren. Hvis du strammer til tennpluggen for mye, kan tennpluggen skade gjengene i sylinderhodet.

12.6 Rengjøring av luftfilter (Fig. 17)

MERK: Hvis motoren er i drift uten at luftrenseren er montert, eller hvis luftrenseren er skadet, kan det føre til at smuss trenger inn i motoren. Dette vil føre til rask motorslitasje.

• Trykk ned klaffen på dekslet og fjern dekslet.
• Fjern filteret fra basen til luftrenseren.
• Inspiser filteret og skumelementet, og skift det ut hvis det er skadet.
• Rengjør filteret ved å slå det forsiktig mot en hard overflate gjentatte ganger slik at smusset faller av, eller bruk trykkluft og blås filteret rent fra innsiden. Ikke forsøk å børste bort smuss; børstingen vil bare føre til at smusset setter seg fast i fibrene.
• Tørk bort smuss fra innsiden av luftrenserbasen og dekslet med en fuktet klut. Vær nøye med å unngå at smuss kommer inn i lufteåpningen som fører til forgasseren.
• Sett filteret og dekslet tilbake på plass.

12.7 Kabeljustering

Før maskinen tas i bruk, må du alltid kontrollere kabeljusteringen.

Kablene kan kontrolleres ved å trekke bøylene helt inn for å se om kablene er stramme. Hvis kabelen ikke er stram, må den justeres. Hvis bøylen ikke kan trekkes helt tilbake, må kabelen løsnes.

Etter den første sesongen må du forvente at kablene vil trenge justering for optimal aktivering, siden kablene kan strekke seg när de er i bruk. For å unngå skader anbefaler vi at du får kablene justert ved et autorisert servicesenter.

Følgende kabler kan kreve justering:

■ Kjørekabel (Fig. 18A)
■ Motorbremsekabel (Fig. 18B)
■ Gasspjeldkabel (Fig. 18C)

12.8 Vedlikeholdsplan

Produktet må inspiseres og vedlikeholdes jevnlig i henhold til vedlikeholdsplanen nedenfor.

Del	Utfør	Før / etter hver bruk	10 timer	25 timer	50 timer / hvert halvår	100 timer / én gang i året
Tennplugg	Kontroller			X
Tennplugg	Rengjør			X
Tennplugg	Skift ut	ved behov
Luftfilter	Kontroller	X
Luftfilter	Rengjør		X
Luftfilter	Skift ut	ved behov
Drivstofffilter	Kontroller	X
Drivstofffilter	Rengjør		X
Drivstofffilter	Skift ut	ved behov

POWERPLUS POWEG63773X NO

13 TEKNISKE DATA

Sylinderkapasitet	145 cc
Motoreffekt	2,6 kW
Motortype	4-takts
Rotasjonshastighet	2800 min ^-1
Kuttebredde	420 mm
Oppsamlingsboks/-pose	40 liter
Kuttehøyde	20–70 mm
Antall høydeposisjoner	6
Selvdrevet	Ja
Oljetankens kapasitet	0,5 liter
Drivstofftankens kapasitet	1 liter
Diameter forhjul	150 mm
Diameter bakhjul	173 mm
Krankmotor	Ja
Sentralt justerbar høydeinnstilling	Ja
Type tennplugg	Torch
Sammenleggbart håndtak	Ja
E10 drivstoffsikker	Ja
3 funksjoner	Bioklipp
	Oppsamling

14 ST∅Y OG VIBRASJON

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA 84 dB(A)

Lydeffektnivå LwA 96 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

2m/s²

K = 1,5 ~m / s^2

15 INSTRUKSJONER FOR OPPBEVARING (UTENFOR SESONG)

Utfør rengjøring og vedlikehold før lagring!

For å unngå motorproblemer, bør drivstoffsystemet tømmes før oppbevaring i 30 dager eller mer.

Tøm bensintanken, start motoren og la den gå til bensinrørene og forgasseren er tomme. Bruk frisk bensin neste sesong.

Bruk aldri rensemidler for motor eller forgasser i bensintanken, dette gir varig skade.

Du bør utføre følgende trinn for å klargjøre gressklipperen for lagring.

• Etter siste klipping for sesongen må du la drivstofftanken gå tom.
• Rengjør og smør klipperen nøye, som beskrevet i smøringsinstruksjonene.
• Se motorhåndboken for korrekt klargjøring av motoren.
• Smør et tynt lag med miljøvennlig fett på knivene for å unngå rust.
• Oppbevar klipperen på et tørt og rent sted.

POWERPLUS POWEG63773X NO

MERK:

• Når du lagrer motordrevet utstyr på et sted uten ventilasjon, må du sørge for å rustbeskytte utstyret. Bruk en lett olje eller silikon til å smøre inn utstyret, spesielt kabler og bevegelige deler.
• Unngå å bøye eller knekke kabler.
• Hvis startersnoren kobles fra snorlederen på håndtaket, kobler du fra og jorder tennpluggledningen. Grip start/stopp-håndtaket for motoren og trekk startersnoren sakte ut fra motoren. Tre startersnoren inn i snorføringsbolten på håndtaket.

16 TRANSPORT

• Slå produktet av, og koble fra tennpluggen før det transporteres.
• Sett på transportsikring hvis aktuelt.
• Bruk alltid håndtaket til å flytte produktet.
• Beskytt produktet fra slag og sterke vibrasjoner som kan oppstå når produktet transporteres i kjøretøy.
• Sikre produktet for å hindre at det sklir eller velter, bensinsøl og skader.

17 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 24 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: defekte deler som skyldes normal slitasje, som lagre, børster, kabler og plugger og tilbehør som kniver, oppsamlingsposer, luftfiltre osv. Garantien dekker heller ikke skader og defekter som skyldes feilaktig bruk, uhell eller modifiseringer, og heller ikke transportkostnader.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.
• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er egnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

POWERPLUS POWEG63773X NO

18 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte.

Kvitt deg med brukt motorolje på en miljøvennlig måte. Vi foreslår at du leverer den inn i en forseglet beholder til din lokale bensinstasjon. Ikke kast oljen i søppelkassen eller tøm den ut på bakken.

CE 19 SAMSVARSERKLÆRING

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Belgia, erklærer som eneansvarlig at,

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2011/65/EU

2006/42/EC

2014/30/EU

2000/14/EC

Annex VI

LwA

Measured 94dB(A)

Guaranteed 96dB(A)

Notified Body TuV Sud - DE

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN ISO 5395-1:2013-A1

EN ISO 5395-2: 2013 – A2

EN ISO 14982: 2009

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

- Udkobl alle knive og koblingsgreb, før motoren startes.

5.4 Vedligeholdelse og opbevaring

- Trin 1: Fjern alle møtrikker og skiver fra alle 4 aksler med en M10-skruenøgle (medfølger)

- Trin 2: Monter de to forhjul og fastgør møtrikkerne med skruenøglen som vist på illustrationen.

11.2 Forskellige anvendelsesområder

11.2.1 Opgradering til bioklipper (Fig. 12)

12.1.2 Montering og demontering

12.8 Vedligeholdelsesplan

Udfør rengøring og vedligeholdelse før opbevaring!
