| Termék típusa | Vezeték nélküli fűnyíró |
| Márka | PowerPlus |
| Modell | POWDPG7560 |
| Tápellátás | 40 V lítium-ion akkumulátor (akkumulátor és töltő nem tartozék) |
| Motor típusa | Kefe nélküli |
| Vágási szélesség | 370 mm |
| Vágási magasság | 30-70 mm, 5 fokozatban állítható |
| Gyűjtőzsák kapacitása | 40 liter |
| Mulcsozás funkció | Igen, mellékelt mulcsozó ékkel |
| Penge forgási sebessége | 3300 min⁻¹ |
| Ház anyaga | Műanyag |
| Gyűjtőkosár anyaga | Nylon műanyag fedéllel |
| Első kerekek átmérője | 150 mm |
| Hátsó kerekek átmérője | 180 mm |
| Állítható fogantyú | Igen, állítható magasságú, összecsukható |
| Hangnyomásszint (LpA) | 68 dB(A) |
| Hangteljesítményszint (LwA) | 90 dB(A) |
| Rezgés (aw) | 1,5 m/s² (bizonytalanság K=1,5 m/s²) |
| Védelmi osztály | III (kisfeszültségű táplálás) |
| Védettségi fokozat | IPX1 (védett a függőlegesen eső víz ellen) |
| Garancia | 36 hónap |
Gyakran ismételt kérdések - POWDPG7560 PowerPlus
Felhasználói kérdések a következőről POWDPG7560 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét POWDPG7560 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWDPG7560 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWDPG7560 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
7.1 Akumulátory....7
7.2 Nabiječky....8
8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE ....8
8.1 Signalizace nabiječky 8
8.1 Indikátory na nabíjačke....8
8.1 Indikátory na nabíjačke
Nabíjačku pripojte k elektrickej zásuvke
■ Svieti zelená kontrolka: pripravené na nabíjanie
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....5
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....6
5.5 Szerviz 6
6 A FÜNYÍRÓKRA VONATKOZÓ KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK....6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......8
7.1 Akkumulátorok....8
7.2 Töltök....8
8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA 9
8.1 Töltő kijelzései 9
8.2 Akkumulátor behelyezése (1. ábra)....9
8.3 Az akkumulátor eltávolításához....10
8.4 Akkumulátor kapacitás jelző (2. ábra)....10
9 ÖSSZESZERELÉS....10
9.1 A markolat szétnyitása és beállítása (3. ábra).... 10
9.1.1 A markolat felemeléséhez....10
9.1.2 A markolat leengedéséhez: (4. ábra)....11
9.2 A huzallal rögzített csat felszerelése (5. ábra)....11
9.3 A fügyűjtő felszerelése (hátsó gyűjtőzsákos használathoz) (6. ábra)....11
10 ÜZEMELTETÉS....11
10.1 A fúnyíró indítása és leállítása....11
10.2 A pengemagasság beállítása (7. ábra)....11
POWERPLUS HIGH QUALITY TOOLS
POWDPG7560 HU
10.3 A pengemagasság beállításához: 11
10.4 Mulcsozó fünyírová történő átalakítás....11
10.4.1 Mi a mulcsozás 12
11 TISZTÍTÁS ÉS KARBANTARTÁS....12
11.1 Tisztítás 12
11.2 Vágópenge karbantartása (4. ábra)....12
11.3 A vágópenge cseréje....12
12 MÜSZAKI ADATOK....13
13 ZAJ 13
14 JÓTÁLLÁS....13
15 KÖRNYEZETVÉDELEM 14
16 MEGFELELŐSÉGI NYILATKOZAT 15

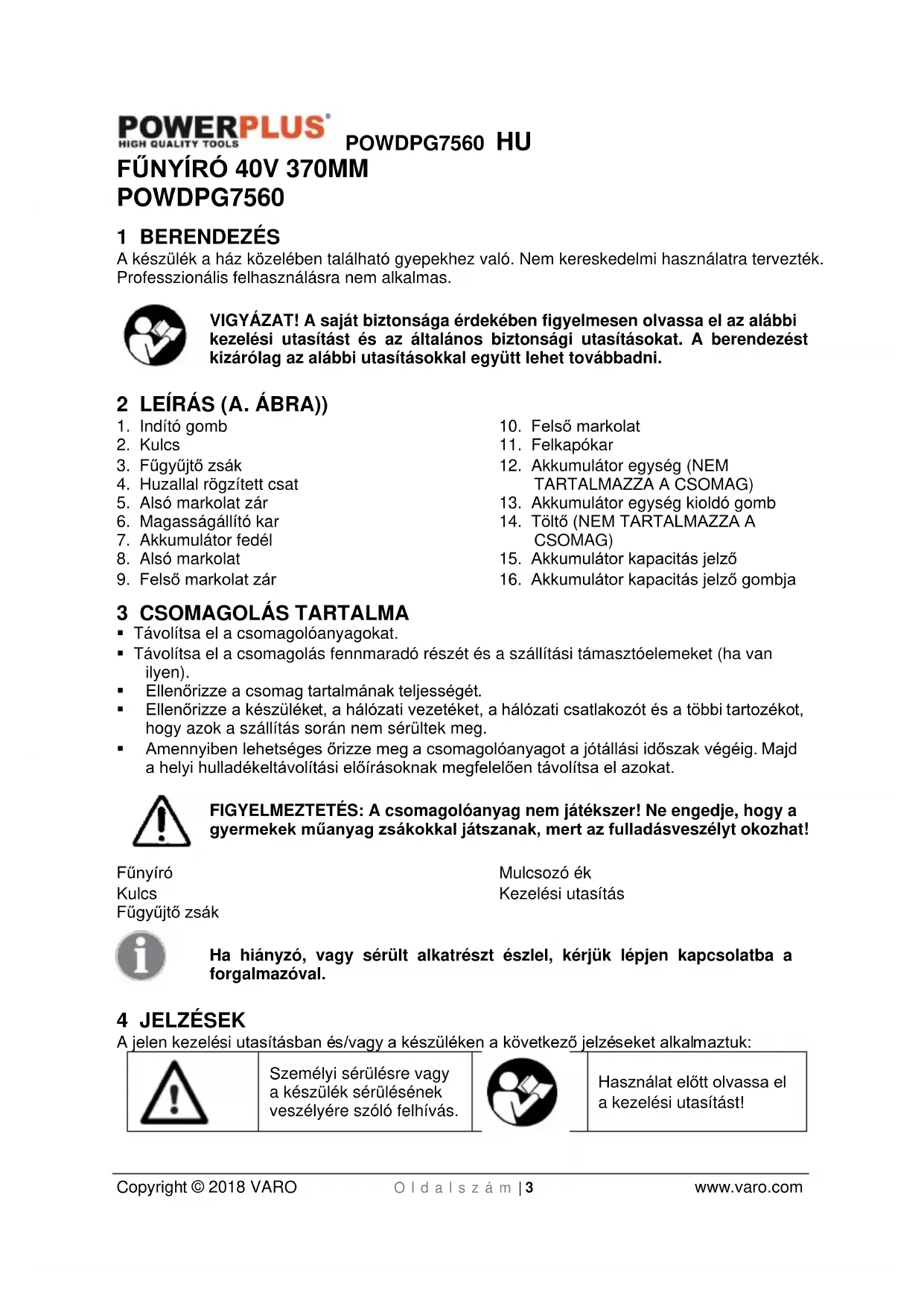

FÜNYÍRÓ 40V 370MM
POWDPG7560
1 BERENDEZÉS
A készülék a ház közelében található gyepekhez való. Nem kereskedelmi használatra tervezték.
Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A. ÁBRA))
- Indító gomb
- Kulcs
- Fügyűjtő zsák
- Huzallal rögzített csat
- Alsó markolat zár
- Magasságállító kar
- Akkumulátor fedél
- Alsó markolat
-
Felső markolat zár
-
Felső markolat
- Felkapókar
- Akkumulátor egység (NEM TARTALMAZZA A CSOMAG)
- Akkumulátor egység kioldó gomb
- Töltő (NEM TARTALMAZZA A CSOMAG)
- Akkumulátor kapacitás jelző
- Akkumulátor kapacitás jelző gombja
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
Fúnyíró
Kulcs
Fügyüjtő zsák
Mulcsozó ék
Kezelési utasítás
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:
Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.
Használat előtt olvassa el a kezelési utasítást!
 | Tartsa a nézelődőket távol! |  | Figyelmeztetés! Repülő tárgyak! |
 | Tartsa a kezét és a lábát az éles alkatrészektől távol. |  | Kapcsolja ki és távolítsa el a leválasztó kulcsot a beállítás vagy tisztítás előtt és mielőtt bármennyi ideig is felügyelet nélkül hagyná a készüléket. |
 | Az áramütés veszélyének jele. |  | Nem szabad a készüléket esőben, nedves vagy vizes körülmények között használni. A nedvesség áramütést okozhat. |
 | Várjon addig, amíg a gép alkatrészei teljesen leállnak, mielőtt hozzáér. A kések a készülék kikapcsolása után is egy darabig forognak. A forgó kés súlyos sérülést okozhat. |  | Viseljen szemvédőt! |
 | II. Érintésvédelmi osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására. (csak a töltőhöz) |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Viseljen kesztyűt! |  | Védőlábbeli használata javasolt! |
 | Ne tegye ki a töltőt és az akkumulátort a víz hatásának |  | Ne dobja tűzbe az akkumulátor egységet vagy a töltőt |
 | Környezeti hőmérséklet max. 40°C. (csak az elemhez) |  | Az akkumulátort és a töltőt csak beltéri helyiségben használja. |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
POWDPG7560 HU
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
- Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram-védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszke, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata.
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadálvozzák a véletlenszerű indítást.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadálvozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használiák.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 A FÜNYÍRÓKRA VONATKOZÓ KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
- Ezt a készüléket gyermekek nem használhatják. A gyermekeket felügyelni kell annak biztosítása érdekében, hogy ne játsszanak a készülékkel. A tisztítást és karbantartást ne végezzék gyermekek.
- Ezt a készüléket csökkentett fizikai, érzékszervi vagy mentális képességű, illetve kevés tapasztalattal és tudással rendelkező személyek csak azzal a feltétellel használhatják, ha biztosított számukra a felügyelet, vagy útmutatást kaptak a készülék biztonságos használatáról és megértették a fellépő kockázatokat.
- Ismerkedien meg a gép utasításaival és helyes használatával.
- Kerülje a laza öltözék, vagy a lógó zsinórokkal és övekkel rendelkező ruhaneműk viselését.
- A kopott vagy sérült alkatrészeket ki kell cserélni.
- Legyen különösen óvatos, amikor a fűnyíróval megfordul, és amikor maga felé húzza.
■ Ne indítsa be a motort, ha a fügyűitő zsákot nem szerelte fel.
- A többszörös vágópengékkel rendelkező gépeknél vegye figyelembe, hogy a vágási átmérő mozgása a raita lévő többi penge forgását eredményezi.
POWDPG7560 HU
- A gép beállítása során ügyeljen arra, hogy az ujjai ne szoruljanak be a mozgó kések és a rögzített alkatrészek közé.
■ Mielött eltárolná a gépet, hagyja kihülni a motort.
- A vágókorong szervizelésekor vegye figyelembe, hogy még a tápellátás kikapcsolt állapotának ellenére is a kések még mozoghatnak.
- A biztonság érdekében a kopott vagy sérült alkatrészeket cserélje ki. Csak eredeti alkatrészeket és tartozékokat használjon.
- A gépet RCD áram-védőkészüléken keresztül kell üzemeltetni, ahol a kioldási áram nem haladhatja meg a 30 mA értéket.
- Soha ne engedje meg a gyerekeknek vagy olyan személyeknek, akik nem ismerik ezeket az utasításokat, hogy használják a fűnyírót. A helyi szabályok korlátozhatják a kezelő életkorát.
- Soha ne nyírja a füvet, ha a közelben más személyek, különösen gyerekek vagy háziállatok tartózkodnak.
- A gép kezelője vagy felhasználója felelős a balesetekért, vagy a más személyeket vagy más tulaidonát érintő kockázatokért.
- Ne használja a fűnyírót mezítláb vagy nyitott szandálban, mindig viseljen cipőt és hosszú nadrágot.
- Alaposan vizsgálja meg a területet, ahol a fünyírót használni szeretné, és távolítsa el a köveket, botokat, vezetékeket, csontokat és egyéb idegen tárgyakat.
- A használat előtt mindig nézze meg, hogy a lapátok, a lapát csavarok és a nyíró egység ne legyen kopott vagy sérült.
- A kopott vagy sérült késeket és csavarokat készletben cserélje, a kiegyensúlyozottság meqtartása érdekében.
- Kizárólag nappal vagy megfelelő mesterséges fényviszonyok mellett nyírjon füvet.
- Ahol lehetséges kerülje a fűnyíró használatát nedves füben.
■ Mindig lépkedjen, soha ne fusson.
- Soha ne használja a készüléket sérült védőburkolatokkal vagy pajzsokkal, vagy biztonsági védőeszköz nélkül, pl. ha a terelők és/vagy a fügyűjtő zsák nincsenek a helyén.
- A fünyírás lejtön veszélyes lehet:
-Ne nyírja a füvet túlságosan meredek lejtőkön.
-Lejtön vagy nedves füben mindig stabilan járjon.
-Fünyírás közben mindig harántirányban haladjon a lejtőkön – soha ne haladjon meredeken fel és le.
–Legyen rendkívül óvatos, amikor irányt változtat a lejtön.
–Különös óvatossággal járjon el, amikor hátralép vagy maga felé húzza a fűnyírót.
–Soha ne nyírja a füvet a fűnyírót maga felé húzva.
- Állítsa le a pengéket, ha a fünyírót a szállításhoz meg kell billenteni amikor egy nem füves területen kell átvinni, illetve amikor a fünyírót odaszállítja arra a területre, vagy elszállítja arról a területről, ahol füvet nyír.
- Indításkor vagy a motor bekapcsolásakor ne döntse meg a gépet, kivéve, ha a gépet meg kell billenteni a magas füben történő indításhoz. Ebben az esetben ne döntse meg jobban, mint amennyire feltétlenül szükséges, és csak a kezelőtől távolabb eső részt döntse meg. Mindig ügyeljen arra, hogy mielőtt a gépet visszaengedné a földre, mindkét keze a gép kezeléséhez szükséges helyzetben legyen.
- Kapcsolja be a fünyírót az utasításoknak megfelelően, és a lábai távol legyenek a pengéktöl.
- Ne tegye a kezeit vagy a lábait a forgó alkatrészek közelébe vagy alá.
■ Mindvégig tartózkodjon távol az ürítő nyílástól.
- Soha ne emelje fel és ne vigye a fűnyírót, miközben a motor működik.
Győződjön meg róla, hogy minden mozgó alkatrész teljesen leállt.
– ha bármikor magára hagyja a fűnyírót;
-mielött eltávolítaná vagy kitisztítaná az ürítő csatorna dugulásait;
POWDPG7560 HU
-mielött ellenőrzi, tisztítja vagy dolgozik a fűnyíróval;
–ha egy idegen tárgynak ütközött. Keresse meg a fünyíró sérüléseit és végezze el a szükséges javításokat, mielőtt újraindítaná és működtetné a fünyírót.
- Ha a fünyíró rendellenesen vibrálni kezd, azonnali ellenőrzés szükséges.
– ellenőrizze az akadályokat;
– végezze el a sérült alkatrészek szükséges javításait;
-győződjön meg arról, hogy minden anya, csapszeg és csavar meg lett húzva.
- Tartsa az anyákat és a csavarokat meghúzott állapotban a fűnyíró biztonságos üzemi állapotának érdekében.
- Gyakran ellenőrizze, hogy a fügyűjtő nem kopott-e és nem rongálódott-e meg.
- A biztonság érdekében a kopott vagy sérült alkatrészeket cserélje ki.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
Csak az ehhez a készülékhez tartozó akkumulátorokat és töltőket használja.
7.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olyan helyen tárolni, ahol a hömérséklet meghaladhatja a 40 °C-ot.
Csak 4 °C és 40 °C közötti hőmérsékleten töltse.
- Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.
- Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tüz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
–Óvatosan törölje le a folyadékot egy ruhával. Kerülje a börrel való érintkezést.
-Börrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
7.2 Töltök
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
-
A sérült vezetékeket azonnal cserélje ki.
-
Tilos víz hatásának kitenni.
- Tilos a töltöt felnyitni.
■ Ne tesztelje a töltöt. - A töltő csak beltéri használatra alkalmas.
8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA
8.1 Töltő kijelzései
Csatlakoztassa a töltöt a konnektorhoz
■ Folyamatos zöld: kész a feltöltésre
- Villogó piros: töltés folyamatban
■ Folyamatos zöld: feltöltött
■ Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás
Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz
- A töltés befejezése után húzza ki a töltöt a konnektorból, és húzza ki belőle az akkumulátort.p
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.
8.2 Akkumulátor behelyezése (1. ábra)
FIGYELEM Mindig távolítsa el az akkumulátort (12) és a kulcsot (2) a készülékből, amikor alkatrészeket szerel össze, beállításokat végez, tisztítja a készüléket, vagy ha nem használja. Az akkumulátor és a kulcs eltávolításával megelőzhető a készülék váratlan indítása, ami súlyos személyi sérülést okozhat.
■ Emelje fel az akkumulátor fedelét (7).
■ Helyezze be az akkumulátort (12) a fünyíróba.
- Helyezze egy vonalba az akkumulátor kiemelt bordáit a fünyíró akkumulátor tartójának hornyaival.
- Nyomja le az akkumulátort a rekeszbe, amíg az akkumulátor be nem kattan a helyére.
- Engedje le az akkumulátor fedelét.
FIGYELEM Ügyeljen arra, hogy az akkumulátor tetején található retesz a helyére kattanjon, és hogy az akkumulátor teljesen a helyére kerüljön és rögzüljön a fünyíró akkumulátor tartójában, mielőtt használná a készüléket.
Ha az akkumulátor nem rögzül megfelelően, az akkumulátor kieshet, ami súlyos személyi sérülést okozhat.
8.3 Az akkumulátor eltávolításához
- Emelje fel az akkumulátor fedelét.
- Tartsa lenyomva az akkumulátor kioldó retesz gombját az akkumulátor felső részén.
- Távolítsa el az akkumulátort a fünyíróból
FIGYELEM Amikor hordja illetve szállítja a készüléket, a súlyos személyi sérülések elkerülése érdekében mindig vegye ki az akkumulátort és a kulcsot.
8.4 Akkumulátor kapacitás jelző (2. ábra)
Az akkumulátor egys é gen vannak akkumulátor kapacitás kijelzők (15), ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (16). Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégsé gesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
■ 3 LED világít: Az akkumulátor teljesen feltöltött
■ 2 LED világít: Az akkumulátor 60%-ig feltöltött
■ 1 LED világít: Az akkumulátor majdnem lemerült
9 ÖSSZESZERELÉS
9.1 A markolat szétnyitása és beállítása (3. ábra)
9.1.1 A markolat felemeléséhez
- Nyissa ki az alsó markolat rögzítőket (5).
- Húzza fel és tolja vissza az alsó markolatot (8) amíg egy vonalba nem kerül a markolat rögzítő és a fűnyíró ház közötti réssel.
MEGJEGYZÉS: Ha az alsó markolatot nehéz elmozdítani, a markolat kilazításához fordítsa el az alsó markolat rögzítőket (5) az óramutató járásával ellentétesen.
- Az alsó markolat rögzítéséhez zárja az alsó markolat rögzítőket.
MEGJEGYZÉS: Ha az alsó markolat (8) laza vagy nem fekszik fel teljesen a résbe, a markolat rögzítéséhez fordítsa el az alsó markolat rögzítőket az óramutató járásával megegyező irányba.
- Nyissa ki a felső markolat rögzítőket (9).
- Húzza fel és tolja vissza a felső markolatot (10) hogy működési helyzetbe emelje. Ügyeljen arra, hogy az alsó markolat (8) felfekszik a hornyokba a felső markolat alsó részén.
- A felső markolat rögzítéséhez zárja a felső markolat rögzítőket.
MEGJEGYZÉS: Ha a felső markolat laza vagy elválik az alsó markolattól, húzza meg a felső markolat rögzítőkön lévő gombokat úgy, hogy elfordítja őket az óramutató járásával megegyező irányba.
9.1.2 A markolat leengedéséhez: (4. ábra)
- Nyissa ki a felső markolat rögzítőket (9)
MEGJEGYZÉS: Ha a markolat rögzítőt nehéz kinyitni, lazítsa meg a gombokat a felső markolat rögzítőkön úgy, hogy elfordítja őket az óramutató járásával ellentétesen.
■ Engedje le a felső markolatot (10).
- Nyissa ki az alsó markolat rögzítőt (5).
- Nyomja kifelé az alsó markolat (8) mindkét oldalát, amíg ki nem kerül a résből. Ezután hajtsa a markolatot az egység eleje felé. Ne szorítsa össze és ne csípje be a kábeleket.
9.2 A huzallal rögzített csat felszerelése (5. ábra)
- A huzallal rögzített csat (4) rögzítéséhez.
- Ügyeljen arra, hogy a csat megfelelően rögzüljön.
9.3 A fügyüjtő felszerelése (hátsó gyűjtőzsákos használathoz) (6. ábra)
- Távolítsa el a kulcsot és az akkumulátort.
- Emelje fel a hátsó ürítő ajtót.
- A fogantyújánál fogva emelje fel a fügyűjtőt és helyezze a hátsó ürítő ajtó alá úgy, hogy a fügyűjtőn lévő kampók illeszkedjenek a fűnyíró házon lévő nyílásokba.
- Oldja ki a hátsó ürítő ajtót.
- Helyezze vissza a kulcsot és az akkumulátort, amikor készen áll a fünyírásra.
10 ÜZEMELTETÉS
10.1 A fünyíró indítása és leállítása
■ Emelje fel az akkumulátor fedelét.
■ Helyezze be az akkumulátort.
- Engedje le az akkumulátor fedelét.
■ Helyezze a kulcsot (2) a kulcslyukba.
- Nyomja meg és tartsa lenyomva a start gombot (1). Húzza meg a felkapókart (11) a markolat irányába és engedje el a gombot, hogy elindítsa a fűnyírót.
A fünyíró leállításához engedje el a felkapókart (11).
10.2 A pengemagasság beállítása (7. ábra)
Alaphelyzetben a fünyíró kerekei alacsony vágási helyzetben vannak beállítva. A fünyíró első használata előtt emelje meg a vágási pozíciót a gyepnek legalkalmasabb magasságba. Az átlagos gyep vágási magasság 30-40 mm és 60 mm között legyen a hideg hónapokban, és 50 mm és 30-40 mm között a meleg hónapokban.
10.3 A pengemagasság beállításához:
- Távolítsa el a kulcsot és az akkumulátort.
- A pengemagasság növeléséhez fogja meg a magasságállító kart (6) és tolja el a fúnyíró eleje felé.
- A pengemagasság csökkentéséhez fogja meg a magasságállító kart (6) és tolja el a fünyíró hátsó része felé.
- Helyezze vissza a kulcsot (2) és az akkumulátort, amikor készen áll a fünyírásra.
10.4 Mulcsozó fünyíróvá történő átalakítás (8. Ábra)
FIGYELMEZTETÉS: csak leállított motornál és álló vágóeszköz esetén végezze.
POWDPG7560 HU
- Emelje fel a hátsó burkolatot, és távolítsa el a fügyűjtőt.
- Tegye a mulcsozó éket a talpazatba. Reteszelje a mulcsozó éket a gombbal a talapzat nyílásába.
- Engedje le ismét a hátsó részt.
10.4.1 Mi a mulcsozás
Mulcsozáskor a fű egy működési ciklus alatt levágásra kerül, majd ezután aprólékosan összevágja a gép a füvet, visszaszórja a gyepre, majd az természetes trágyaként kerül felhasználásra.
Tippek a mulcsozó fünyíráshoz:
- A rendszeresen vágott füvet vágja vissza max. 2 cm-re és 6 cm-es füvet pedig 4 cm-re.
- Használjon éles kést.
- Tilos nedves füvet nyírni.
- Állítsa be a max. motorsebességet.
Csak a munkavégzés sebességével haladjon előre. - Rendszeresen tisztítsa meg a mulcsozó éket, a burkolat belső részét és a vágókéseket.
11 TISZTÍTÁS ÉS KARBANTARTÁS
11.1 Tisztítás
- Amennyire csak lehet, tartsa az összes biztonsági berendezést, szellőzőnyílásokat és a motorházat szennyeződéstől és portól mentesen. Törölje le a készüléket tiszta ruhával, vagy fújja le alacsony nyomású sűrített levegővel.
- Javasoljuk, hogy tisztítsa meg a készüléket rögtön a használat után minden alkalommal.
- Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis gyenge szappannal. Tilos a tisztítószerek és oldószerek alkalmazása, mert ezek megtámadhatják a készülék műanyag alkatrészeit. Győződjön meg róla, hogy nem szivárog víz a készülék belsejébe.
Tilos az olyan oldószerek alkalmazása, mint pl. benzin, alkohol, ammóniás víz, stb. Ezek az oldószerek megrongálhatják a műanyag részeket.
11.2 Vágópenge karbantartása (4. ábra)
- Rendszeresen távolítsa el a füvet és a szennyeződést a vágópengéről.
- A kertészkedési szezon kezdetén óvatosan vizsgálja meg a vágópenge állapotát.
- Ha a vágópenge életlen, akkor élezze meg, vagy cserélje ki azt.
- Ha a vágópenge sérült, vagy kopott, tegyen fel új vágópengét.
Figyelmeztetés! Figyeljen oda az alábbiakra
- Vigyázzon, hogy meg ne vágja magát. Viseljen védőkesztyűt, vagy használjon egy darab ruhát a penge megfogásához.
- Kizárólag a megadott típusú pót vágópengét használja.
- Semmi esetre se távolítsa el a lapátkerekeket.
11.3 A vágópenge cseréje
Biztonsági okokból javasoljuk, hogy a vágópenge cseréjét az arra feljogosult szakemberrel végeztesse el.
Fontos: Viseljen munkakesztyüt!
12 MÜSZAKI ADATOK
| Típus | POWDPG7560 |
| Feszültség | 40V |
| Forgási sebesség | 3300 min ^-1 |
| Vágási szélesség | 370 mm |
| Érintésvédelmi osztály | III. osztály |
| IP védelmi besorolás | IPX1 |
| Gyűjtődoboz / zsák térfogata | 40 L |
| Vágási magasság | 30-70 mm |
| A ház anyaga | Műanyag |
| Fűgyűjtő doboz anyaga | Nejlon műanyag fedéllel |
| Beállítható magasságok száma | 5 |
| Motor típusa | Kefe nélküli |
| Első kerék átmérője | 150 mm |
| Hátsó kerék átmérője | 180 mm |
| Központi állítható magasságú markolat | Igen |
| Felső hordozó fogantyú | Igen |
| Összecsukható markolat | Igen |
| Hátsó ürítő | Igen |
| Gyűjtés | Igen |
13 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
| Hangnyomásszint LpA | 68 dB(A) |
| Hangteljesítményszint LwA | 90 dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint):
1.5 m/s²
K = 1,5 ~m / s^2
14 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
POWDPG7560 HU
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulaidonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyvilások, rendszeresen ellenőrzött szénkefék...)
A vásárlási szelyényt a vásárlás időpontiának bizonyításához meg kell örizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnvel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
15 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskondjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: FÜNYÍRÓ
Márkanév: POWERplus
Cikkszám: POWDPG7560
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig);
2011/65/EU
2014/30/EG
2006/42/EG
2000/14/EG Annex V LwA 88dB(A) / 90dB(A)
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig);
EN60335-1: 2012
EN60335-2-77: 2010
EN55014-1:2006
EN55014-2: 2015
A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Philippe Vankerkhove
Szabályozási Ügyek - Megfelelőségi Menedzser
Dátum: 06/04/2017
