Producttype	Draadloze verticuteerder / grasmaaierbeluchter
Merk	PowerPlus
Model	POWDPG8020
Voeding	Li-Ion 40 V accu (niet inbegrepen)
Werkbreedte	360 mm
Werkdiepte (beluchten)	5 tot 0 mm
Werkdiepte (verticuteren)	-3 tot -12 mm
Onbelaste snelheid	3800 min⁻¹
Motortype	Borstelloos
Inhoud opvangbak	45 L
Beschermingsgraad	IPX1
Geluidsdrukniveau (LpA)	83 dB(A)
Geluidsvermogensniveau (LwA)	96 dB(A)
Trillingen (aw)	8,7 m/s² (K=1,5 m/s²)
Garantie	36 maanden
Gewicht (ongeveer)	15 kg
Afmetingen (L×B×H)	100 × 50 × 40 cm
Accu en lader	Niet inbegrepen, apart verkrijgbaar
Belangrijkste functies	Verticuteren (mos verwijderen) en beluchten van het gazon
Veiligheid	Veiligheidsslot, veiligheidsklep, grasopvangbak, automatische uitschakeling bij blokkering
Onderhoud	Reinig na elk gebruik, controleer schroeven, geen hogedrukreiniger
Onderdelen	Verkrijgbaar bij de erkende PowerPlus-after-salesdienst
Repareerbaarheid	Alleen reparatie door gekwalificeerde professional

Veelgestelde vragen - POWDPG8020 PowerPlus

Welke accu gebruiken met de POWDPG8020?

Gebruik een compatibele PowerPlus Li-Ion 40 V accu (niet inbegrepen). De accu moet correct in het compartiment worden geplaatst.

Hoe stel ik de werkdiepte in?

Trek aan de instelhendel (6) en plaats deze in de gewenste positie: posities van 5 mm tot 0 mm voor beluchten, van -3 mm tot -12 mm voor verticuteren.

Waarom start de motor niet?

Controleer of de accu correct is geplaatst en opgeladen. Als de accu defect is, neem dan contact op met uw verkoper.

Hoe reinig ik het apparaat na gebruik?

Verwijder de accu, leeg de grasopvangbak, verwijder achtergebleven gras met een borstel of plastic schraper. Gebruik nooit water of een hogedrukreiniger.

Wat te doen bij abnormaal gekraak?

Een krakend geluid kan wijzen op een vreemd voorwerp in de verticuteerrol. Schakel het apparaat uit, verwijder de accu en verwijder het vreemde voorwerp.

Wordt de grasopvangbak niet correct bevestigd?

Klap de veiligheidsklep omhoog en hang de grasopvangbak in de daarvoor bestemde uitsparingen zoals afgebeeld in de handleiding.

Wat is de werkbreedte van het apparaat?

De werkbreedte is 360 mm, wat zorgt voor een efficiënte behandeling van het gazon.

Hoe bewaar ik het apparaat in de winter?

Reinig grondig, bewaar op een droge en gematigde plaats, buiten bereik van kinderen. Niet in een plastic zak opslaan om condensatie te voorkomen.

Wat is de garantietermijn?

De garantie is 36 maanden vanaf de aankoopdatum door de eerste gebruiker. Deze dekt materiaal- en fabricagefouten, maar niet normale slijtage of accu's/laders.

Kan ik het apparaat op een helling gebruiken?

Ja, maar werk altijd dwars op de helling, nooit omhoog of omlaag. Vermijd te steile hellingen en blijf stabiel.

GEBRUIKSAANWIJZING POWDPG8020 PowerPlus

1 TOEPASSINGSGEBIED 3
2 BESCHRIJVING (FIG. A) 3
3 INHOUD VAN DE VERPAKKING 3
4 TOELICHTING VAN DE SYMBOLEN 4
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats 5
5.2 Elektrische verilgheit 5
5.3 Veiligheid van personen 5
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap... 6
5.5 Service 6
6 VEILIGHEIDSINFORMATIE VOOR VERTICUTEERMACHINES.....6
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS
7.2 Laders 8
8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ 8
8.1 Aanwijzingen op de lader 8
8.2 De batterij inbrengen (Fig. A) 9
8.3 Het batterijpack of batterijpacks verwijderen.. 9
8.4 Indicator batterijcapaciteit (Fig. A). 9
9 ASSEMBLAGE (FIG. 1) 9
10 GEBRUIK 10
10.1 Instellen van de hoogte van de stuurbeugel (Fig. 2) 10
10.2 Instellen van de werkdiepte (verticuteren/verluchten) (Fig. 3) 10
10.2.1 5 mm tot 0 mm (verluchten). 10
10.2.2 -3 mm tot -12 mm (verluchten/verticuteren) 10
10.3 De opvangzak aanbrengen (Fig. 4). 10
11 VERTICUTEREN / VERLUCHTEN (FIG. 5) 10
11.1 Belangrijke opmerkingen 10
12 REINIGING EN ONDERHOUD. 11
12.1 Overzicht reiniging en onderhoud 11

12.2 De machine reinigen 11
13 PROBLEEMOPISSING 12
14 TECHNISCHE GEGEVENS 12
15 GELUIDSWAARDEN 12
16 SERVICEDIENST 13
17 OPSLAG 13
18 GARANTIE 13
19 MILIEU 14
20 CONFORMITEITSVERKLARING 15

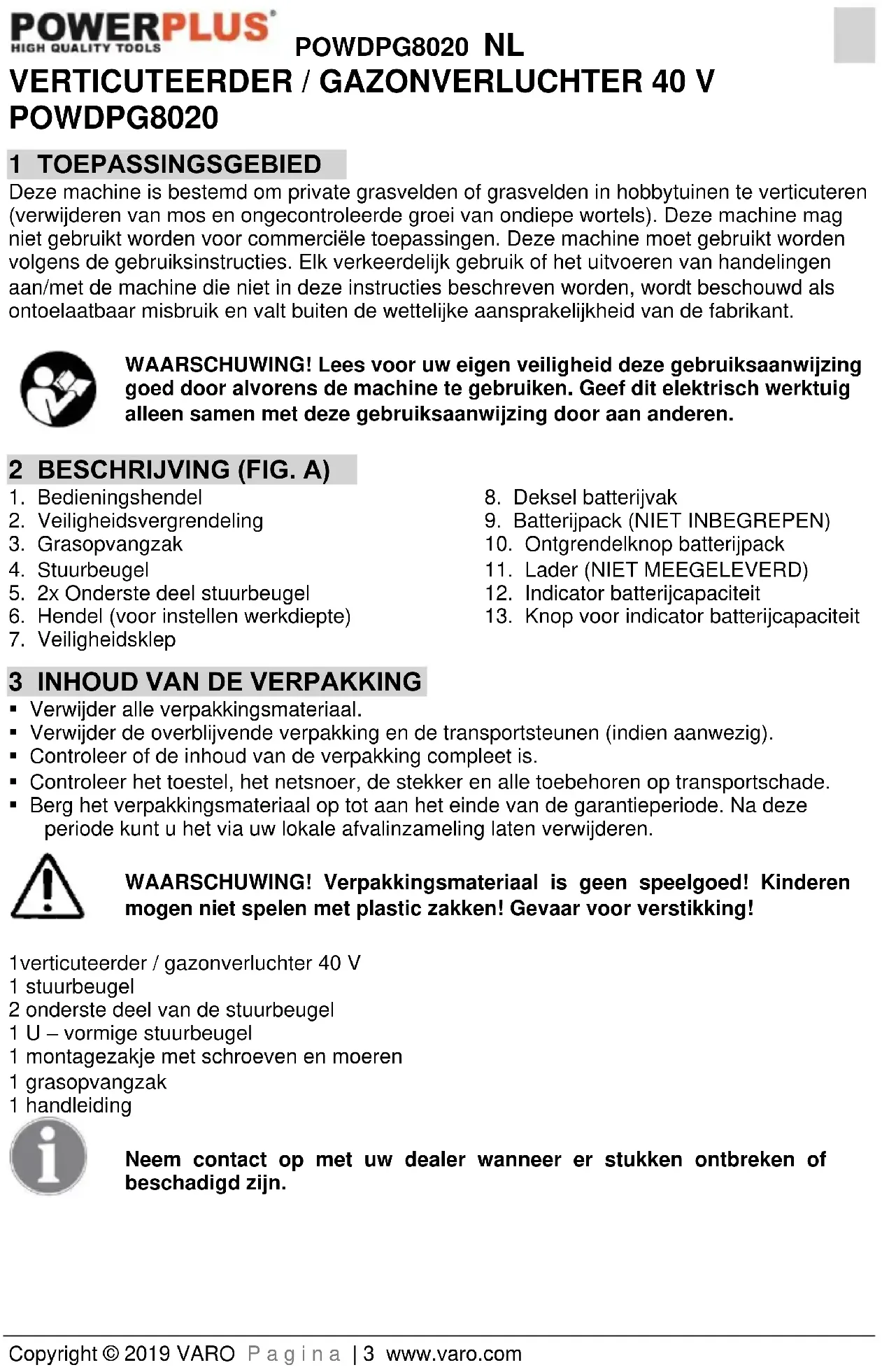

VERTICUTEERDER / GAZONVERLUCHTER 40 V POWDPG8020

1 TOEPASSINGSGEBIED

Deze machine is bestemd om private graveselden of graveselden in hobbytuinen te verticuteren (verwijderen van mos en ongecontroleerde groei van ondiepe wortels). Deze machine mag nicht gebruikt worden voor commerciele toepassingen. Deze machine要去 gebruikt worden volgens de gebruiksinstructies. Elk verkeerdelijk gebruik of het uitvoeren van handelingen aan/met de machine die Niet in deze instructies beschreiben worden, worden beschouwd als ontoelaaatbaar misbruik en valt buiten de wettelijkke aansprakelijkheid van de fabrikant.

WAARSCHUWING! Lees voor uw eigen verilgheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Bedieningshendel
2. Veiligheidsvergrendeling
3. Grasopvangzak
4. Sturbeugel
5. 2x Onderste deel stuurbeugel
6. Hendel (voor instellen werkdiepe)

7. Veiligheidsklep

8. Deksel batterijvak

9. Batterijpack (NIET INBEGREPEN)
10. Ontgrendelknop batterijpack
11. Lader (NIET MEEGELEVERD)
12. Indicator batterijcapaciteit
13. Knop voor indicator batterijcapaciteit

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

1verticuteerder/gazonverluchter 40V

1 stuurbeugel
2 onderste deel van de stuurbeugel
1 U - vormige stuurbeugel
1 montagezakje met schroeven en moeren
1 grasopvangzak
1 handleiding

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Lees de handleiding voor gebruik.	STOP	Wacht totdat alle machineonderdelen volledig tot stilstandলen gekommen voór u ze aanraakt. De messen draaien na het uitschakelen van de machine nog even door; een draaiend mes kan verwondingen veroorzaken.
	Gevaar voor lichamelijk letsel of materiële schade.	CE	CE Conform de Europese toepasselijkke standaarden op het gebied vaneiligheid.
	Gevaar voor verwonden开门 rondvliegende deeltjes! Omstaanders要去en op een veilige afstand blijven.		Het dragen van gehoorbeschemming worden aangeraden.
	Stel het toestel Niet aan een vochtige omgeving bloot.		Gevaar voor verwonden! Controller het werkgebied voór u begint te werken en verwijder alle voorwerpen die door de machine weggeslingerd zouden konnen worden.
	Oogbescherming verlicht.		Draag handschoenen.
	Stel de lader noch het batterijpack bloot aan water.		Werp het batterijpack of de lader nicht in het vuur.
MAX. 40°C	Omgevingstemperatuur: max. 40 °C (enkel voor batterij).		Gebruik de lader en de batterij enkel in afgesloten ruimtes.
	Let extra op uw handen en voeten om verwonden te voorkomen.		De batterijlader bevat een scheidingstransformator.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en veiligheidswaarschuwingen door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Bewaar de veiligheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruike begrip „elektrisch gereedschap" heegt betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot ongevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkste stoffen of dampen kannen latent ontbranden.
  Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervozgen dat u de controle over het toestel verliest.

Controleer alkijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doeon het risico op elektrische schokken afnemen
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer Niet. Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van ditte olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanner het gebruik van het gereedschap in een vochtige omgeving Niet te vermiijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw personlijke verilgheidsuitrusting en steeds een verilgheidsbril. Door een persoonlijke verilgheidsuitrusting (stofmasker, Niet glijdende verilgheidsschoenen, een verilgheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot oncevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle honden.

POWDPG8020 NL

• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zich en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de bevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiligter werken wanner het worden gebruikt in situatuies waarvoort het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
  Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwegt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werkking van het gereedschap zouden können beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen wordenveroorzaakt door slecht onderhonden elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhonden snijgereedschap met scherpe kanten raakt minder spel geklemd en is gemakkeliker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer in overeenstemming met deze gelebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien reckening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijvoldoen.

6 VEILIGHEIDSINFORMATIE VOOR VERTICUTEERMACHINES

• Lees zorgvuldig de instructies om een veilige werkinq van de machine te verzekeren.
• Controller het werkgebied vór u begint te werkken en verwijder alle voorwerpen die door de machine weggeslingerd zouden+kennen.
• Hou de voedingskabel altijd uit de buurt van de messen. De messen können de kabel beschadigien en contact make n met spanningvoerende delen.
  Bedien de bedieningshendel met voorzichtigheid. Zorg ervoor dat u op een voldoend groet afstand van de machine staat.
• Start de motor Niet wanneer u voor het uitwerpkanaal staat.
• Plaats nooit uw handen of voeten onder de ronddraaiende onderdelen. Blijf.altijd op een veilige afstand van de uitwerpopening.
• Vergeet zich dat de operatior verantwoordelijk is voor ongevallen of gevaren waar andere personen of hun eigendommen bij betrokken zijn.
• Gebruik de verticuteermachine enkel gegen wandelsnelheid.
  Werk alleen als er voldoende Licht is en de zichtaarheid goed is.

POWDPG8020 NL

• Vermijd het gebruik van de machine op nat grayscale. Wees bijzonder voorziglichtig bij het gebruik op nat grayscale om uitglieden te voorkomen.
• Zorg ervoor dat er zich geen andere personen of dieren in de nabijheid van het werkgebied bevinden.
• Raak de messen Niet aan voordat de stekker uit het stopcontact ward gehaald en de messen volledig tot stilstand zich gekomen.
  Zorg bij het werken op hellingen algijd voor voldoende stabiliteit.
  Werk altijd dwars over de helling, nooit op en neer.
  Werk nooit op zeer steile hellingen.
• Wees oplettend wanner u omkeert of de machine trekt.
• Wees bijzonder oplettend wanner u op een helling van richting verandert.
• Zet de machine stil wanner u ze moet optillen voor transport. Zet ze ook stil wanner u andere oppervlakken dan gras moet oversteken alsook wanner u de machine maar en van het werkgebied wegbrengt.

• Gebruik de machine nooit wonneer er veriligeidsvoorzieningen beschadigd zijn of ontbreken, bijvoorbeeld zonder de veriligeidsklep en/of de opvangzak.
  Haal altijd de stekker uit het stopcontact:

• Wanner u de machine onbeheard achefterlaat.
  Vóró u vastgelopen gereedschap probeert los te make.

• Nadat u een vreemd voorwerp heeft geraakt.
• Wanner de machine abnormaal trilt.

7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS

Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.

7.1 Batterijen

• Probeer nooit om batterijen, om wat voor reden ook, te openen.
• Bewaar ze Niet op plekken waar de temperatuur de 40^ kan overschrijden.
• Laad ze enkel op bij temperaturen tussen de 4^ en 40^ .
• Bewaar uw batterijen op een koele droge plaats (5^ - 20^) . Bewaar batterijen nooit in ontladen toestand.
• Het is better voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer peraar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.
  Wanneer u ze moet wegwerpen, volg dan de instructies in het gedeelte "Het milieu beschermen".
• Veroorzaak geen kortsluitingen. Wanner errechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding worden gemaaakt tussen de positieve (+) en de negatieve (-) contactaansluiting, dan worden de batterij kortgesloten en za er een zeer große stroom gaan vloeien die hitte zalveroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.
• Verhit ze nicht. Wanner batterijen boven de 100^ verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymerlagen beschadigd raken wat tot het lekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weeer ditte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen Niet in het vuur: gevaar voor een explosie of intense brand.
• Onder extreme omstandigheden kan het voorkomen dat de batterij gaatlekken. Wanneer u vloeistof op de batterij ontdek, volg dan de onderstaande instructies:
• Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact.
  Volg onderstaande instructies bij huid- of oogcontact:

POWDPG8020 NL

✓ Spoel onmiddelijk met water. Neutraliser met een zacht zuur zoals citroensap of azijn.
Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minutes en contacteer een arts.

Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij die uit het toestel is genomen. Verbrand een batterij Niet.

7.2 Laders

• Probeer nooit om Niet-oplaadbare batterijen te laden.
• Laat defecte snoeren onmiddelijk herstellen.
• Niet blootstellen aan water.
• Open de lader nicht.
• De behuizing van de lader Niet doorboren.
• De lader is uitsluitend bestemd voor gebruik binnenshuis.

8 OPLADEN EN INBREngen OF VERWIJDEREN VAN DE BATTERIJ

8.1 Aanwijzingen op de lader

Sluit de lader aan op een stopcontact.

• Continu groen: klaar om op te laden.
• Rood knipperen: laadt op.
• Continu groen: opgeladen.
• Continu groen en rood: batterij of lader beschadigd.

Opmerking: als de batterij Niet goed in de lader past, koppel ze dan los en controllerer op de specificatiefiche of dit het juiste model batterijpack is voor deze lader. Laad geen ander batterijpack of een batterijpack dat nicht stevig in de lader past.

1. Controller de lader en het batterijpack geregeldijdens het opladen.
2. Koppel de lader los van het stopcontact en van het batterijpack wonneer de batterij opgeladen is.
3. Laat het batterijpack volledig afkoelen voor u het gebruikt.
4. Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.

OPMERKING: als de batterij heet is na langdurig gebruik in het apparaat, waar ze dan tot kamertemperatuur afkoelen voor u ze oplaadt. Dit zal de levensduur van uw batterijen verlungen.

8.2 De batterij inbrengen (Fig. A)

WAARSCHUWING: verwijder alkijd het batterijpack (9) wonneer u onderden monteert, instellenen doet, het apparaat reinigt, of het apparaat Niet gebruikt. Door het batterijpack en de sleutel te verwijdersen voorkomt u dat het apparaat ongewild start, wat ernstige persoonlijke verwondingen tot gevolg kan hebben.

Breng het deksel van het batterijyak (8) omhoog.
- Plaats het batterijipack (9) in de machine.
- Lijn de opstaande ribben op het batterijpack uit met de sleuven in het batterijvak van de verticuteerder.
Duw het batterijpackaarbeneden in het batterijvak tot de batterijyastklikt.
- Sluit het deksel van het batterijiyak.

WAARSCHUWING: let erop dat de pal aan de bovenkant van het batterijpack vastklikt en dat het batterijpack volledig ingevoerd is en goed vastzit in het batterijvak van de maaier voor u begint met maaien. Als het batterijpack Niet goed vastzit, kan het eruit vallen, wat ernstige persoonlijke verwondingen tot gevolg kan hebben.

8.3 Het batterijpack of batterijpacks verwijderen

• Breng het deksel van het batterijivak (8) omhoog.
• Houd de ontgrendelknop (10) op de bovenkant van het batterijipack (9) ingedrukt.
• Verwijder het batterijpack uit de verticuteerder

WAARSCHUWING: verwijder alkijd het batterijpack en de sleutel wonneer u het apparaat draagt of vervoert om ernstige persoonlijke verwondingen te vermijden.

8.4 Indicator batterijcapaciteit (Fig. A)

Er zijn capaciteitsindicatoren(12) op het batterijpack (9). U(Intert de capacititeit van de batterij controleren wonneer u de knop (13) indrukt. Druk voor het gebruik van het apparaat de trekkerschakelaar even in om te controleren of de batterij voldoende opgeladen is om correct te werkken.

Deze 3 leds setzen de capacité van de batterij aan:

• leds branden: batterij volledig opgeladen.
• leds branden; batterij 60% opgeladen.
  1 led brandt: batterji biina ontladen.

• Monteer de onderste helft van de stuurbeugel (links en rechts) (5) met de duimschroef (14) op de machine.
• Monteer het middelste, U-vormig deel van de stuurbeugel op de linkse en rechtse onderste helft (5) van de stuurbeugel m.b.v. de schroef en snelspanknop (15).
• Schroef de onderkant van het bovenste deel van de stuurbeugel (4) met de schroef en snelspanknop (16) vast aan het middelste deel van de stuurbeugel.

10 GEBRUIK

10.1 Instellen van de hoogte van de stuurbeugel (Fig. 1)

• Zet de klemmen (14) van de stuurbeugel los.
• Plooi de stuurbeugel (4) maar de gewenste hoogte.
• Zet de klemmen (14) van de stuurbeugel terug vast.

10.2 Instellen van de werkdiepte (verticuteren/verluchten) (Fig. 3)

De machine kan gebruikt worden voor het verluchten of het verticuteren, afhankelijk van de instelling van de rol.

Trek de hendel (6) uit zijn vergrendelde positie enaar hem opnieuw vergrendelen in de stand die u wenst.

10.2.1 5 mm tot 0 mm (verluchten)

In deze stand werken de veren in op de grond om te verluchten.

10.2.2 -3 mm tot -12 mm (verluchten/verticuteren)

In deze stand werken de veren en de verticuteermessen in op de grond om te verluchten en te verticuteren.

10.3 De opvangzak aanbrengen (Fig. 4)

• Klap de veiligheidsklep (7) maar boven.
  Haak de opvangzak (3) vast in de uitsparingen (17) zoals op de tekening te zien is.

11 VERTICUTEREN / VERLUCHTEN (FIG. 5)

WAARSCHUWING: gevaar voor verwondingen! Controller het terrein voóru begint te werkken en verwijder alle voorwerpen die door de machine weggeslingerd zouden+kennen.

WAARSCHUWING: gevaar voor verwondingen! Laat de stuurbeugelijdens het werken nooit los.

• Plaats de machine op een vlakke grasgrond.
• Hou de veiligheidsvergrendeling (2) ingedrukt.
• Trek aan de bedieningshendel (1) en LAST de veiligheidsvergrendeling (2) los.
• Wacht tot de motor zijn maximaal onbelast toerental bereikt heeft.
• Bestuur de machine met een gelijkmatige en lage snelheid (wandelsnelheid) in zo recht mogelijkke banen.

11.1 Belangrijke opmerkingen

WAARSCHUWING: gevaar voor verwondingen:

• Hou de verlangkabel alsd van de machine weg.
• Werk altijd dwars op hellingen waar möglichk.
• Start de machine nooit op een harde ondergrond.
• Laat de bedieningshendel (1) onmiddelijk los wanner de verticuteerrol (werkrol) door een vreemd voorwerp geblokkeerd raakt.
• Wanner een vreemd voorwerp vast raakt, controller dan de machine en waar ze indien nodig herstellen.

• Om de résultats te verbeteren en de levensduur van de machine te maximaliseren,要去 het gras zo kort möglichk afgemaaid়.

• Te lang op een bepaalde positie blijven, kan de grasmat beschadigen.

12 REINIGING EN ONDERHOUD

WAARSCHUWING: gevaar voor verwondingen! Vóor elk onderhouds- of reinigingswerk:

Schakel de machine uit.
- Verwijder de batterij.

WAARSCHUWING: geaar voor verwondingen! De verticuteerrol (werkrol) blijft nadraaien!

• De machine nicht kantelen, optillen of dragen wanneer de motor draait.
  Wacht tot de machine volledig tot stilstand is gekomen voor u ook maar enig onderhoudsen/of reinigingswerk uitvoert.

WAARSCHUWING: gevaar voor verwondingen! Voer enkel de hieronder beschreiben onderhoudswerkzaamheden zichuit.

Alle andere werken, vooral motoronderhoud en herstellingen, moeten uitgevoerd worden door vakmensen. Slecht uitgevoerde werken können tot machineschade en dus tot möglichke verwondingen leiden.

12.1 Overzicht reiniging en onderhoud

Vóör elk gebruik
Wat?	Hoe?
Controleer de batterij en de batterij-aansluiting op beschadigingen.	Visuele inspectie. Laat indien nodigbeschadigde onderdelen door eenelektrotechnicus verrangen.
Controleer alle schroefverbindingen en zetze vast indien nodig.	Zet ze vast m.b.v. geschikt gereedschap.
Na elk gebruik
Wat?	Hoe?
Verwijder gras en mos uit de machine en uitt de ventilatieoppeningen van de motor.	Gebruik hiervoor een stofzuiger of borstel.

12.2 De machine reinigen

Reinig de machine onmiddelijk na elk gebruik. Aangedroogd gras is zeer lastig en moeilijk te verwijderen.

Maak de grasopvangzak leeg.
- Verwijder alle grasresten m.b.v. een borstel of een plastic schaper (gebruik geen scherpe voorwerpen).

• Verwijder afzettingen op de wielen.
• Wrijf de machineproper met eenlichtbevochtigde vod.
• Reinig de machine nooit met water of een hagedrukstraal.

ONDERHOUD: de machine moet minstens twee ker per Jaar gereinigd worden door het motordeksel te verwijderen om zo het aangedroogd gras te kunnen verwijderen.

13 PROBLEEMOPISSING

Wanner dingen nicht werken zoals het hoort.

Waarschuwing: gevaar voor verwondingen! Slecht uitgevoerde herstellingen können ervoor zorgen dat de machine Niet meer veilig werkt. Dit brengt uzelf en uw omgeving in gevaar.

Defecten worden vaak veroorzaakt doorkleine fouten. De meeste hiervan kutu zelf oplossen. Raadpleeg onderstaande tabel vooraleer u contact opneemt met uw leverancier. U zult uzelf een hoop problemen en möglichk ook nog geld besparen.

Fout/defect	Oorzaak	Oplossing
Motor draait nicht	Geen netspanning?	Controler de batterij en de batterij-aansluiting.
	Defecte batterij?	Neem contact op met uw lokale verdeler.
Klepperend geluid	Vreemd voorwerp in de verticuteerrol (werkrol)?	Schakel de machine uit en verwijdern vreemde voorwerpen.
Fluitende geluiden	Aandrijfrem slipt door?	Neem contact op met uw lokale verdeler.
Te weinig afvaluitgeworpen	Gras te hoog?	Maai het gras voór het verticuteren.
	Aandrijfrem defect?	Neem contact op met uw lokale verdeler.
	Versleten verticuteerrol?	Neem contact op met uw lokale verdeler.

Wanner u het probleem zich nicht kunt verhopen, neem dan contact op met uw dichtst bijzijnde leverancier. Wees u ervan bewust dat ook slecht uitgevoerde herstellingen de garantie{kennen vernietigen en dat er bijkomende kosten aangerekend konnen worden.

Geluidsniveauuwaarden gemeten volgens de van toepassing zichnde standard. (K = 3)

Lpa (Geluidsdrukniveau):	83 dB(A)
Lwa (Geluidsprestatieniveau):	96 dB(A)

De machine kan 85 dB(A) overschrijden op de werkplek. In dat geval要去en gehoorsbeschemingsmiddelen worden gedragen om de gebruiker te beschemen.

aw (Trilling)

8,7 m/s²

K = 1.5 m/s²

16 SERVICEDIENST

• Beschadigde schakelaars要去 in de werkplaats van onske klantendienst hersteld worden.
• Wanner de voedingskabel (of de stekker) beschadigd is,要去 hij worden verrangen door een specifieke voedingskabel, die bij once klantendienst verkrijgbaar is. Het verwangen van de voedingskabel mag uitsluitend worden uitgevoerd door once klantendienst (serviceafdeling -zie的那一ste pagina) of een gekwalificeerde persoon (eenvakman op het vlak van elektricitieit).

17 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een drogeplaats met een gematigde temperatuur. Vermijd te hove en te lage temperaturen.
• Bescherm de machine gegen direct invalidend Licht. Bewaar ze, indien möglichk, op een donkere plaats.
• Bewaar de machine Niet in plastic zakken om te vermijden dat er zich vocht ophoot.

18 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanner de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel nicht geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikkseminslag, verkeerde netspanning. Deze lijst is Niet limitatief.

POWDPG8020 NL

• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij het duidelijk is dat het product nicht correct werk onderhonden (propere ventilatiesleuven, regelmatig verwangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichn van uw bewijs van aankoop.

19 MILIEU

Wonneer uw machine na een lange gebruiksduur moet verrangen worden,werp ze dan Niet bij het huishoudelijk afval maar doe dit op een milieuvriendelijk manier.

Afval van elektrische machines mag nicht op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een plek waar het gerecycleerd kan worden. Raadpleeg deplaatselijkke instanties of de verkoper voor adviezen over inzameling en verwerking.

20 CONFORMITEITSVERKLARING

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Verticuteerder / Gazonverluchtter 40 V

Handelsmerk: POWERplus

Model:POWDPG8020

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2014/30/EU

2006/42/EC

2011/65/EU

2000/14/EC Annex V: LwA measured : 93dB(A) / LWA guaranteed : 96dB(A)

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60335-1:2012

EN50636-2-92:2014

EN55014-1:2017

EN55014-2:2015

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
