Produkttyp	Sladdlös grässkärrare/luftare
Märke	PowerPlus
Modell	POWDPG8020
Strömförsörjning	Li-Ion 40 V batteri (ingår ej)
Arbetsbredd	360 mm
Arbetsdjup (luftning)	5 till 0 mm
Arbetsdjup (skärning)	-3 till -12 mm
Tomgångshastighet	3800 min⁻¹
Motortyp	Borstlös
Uppsamlingskorgens volym	45 L
Skyddsnivå	IPX1
Ljudtrycksnivå (LpA)	83 dB(A)
Ljudeffektsnivå (LwA)	96 dB(A)
Vibrationer (aw)	8,7 m/s² (K=1,5 m/s²)
Garanti	36 månader
Ungefärlig vikt	15 kg
Ungefärliga mått (L×B×H)	100 × 50 × 40 cm
Batteri och laddare	Ingår ej, finns separat
Huvudfunktioner	Skärning (mossa borttagning) och gräsluftning
Säkerhet	Säkerhetslås, säkerhetslucka, gräskorg, automatiskt stopp vid blockering
Underhåll	Rengöring efter varje användning, kontroll av skruvar, inget vatten under tryck
Reservdelar	Finns hos auktoriserad PowerPlus service
Reparerbarhet	Reparation endast av kvalificerad fackman

Vanliga frågor - POWDPG8020 PowerPlus

Vilket batteri ska användas med POWDPG8020?

Använd ett kompatibelt PowerPlus Li-Ion 40 V batteri (ingår ej). Batteriet måste sättas i korrekt i facket.

Hur justerar man arbetsdjupet?

Dra justeringsspaken (6) och för in den i önskat läge: lägen från 5 mm till 0 mm för luftning, från -3 mm till -12 mm för skärning.

Varför startar inte motorn?

Kontrollera att batteriet är korrekt isatt och laddat. Om batteriet är defekt, kontakta din återförsäljare.

Hur rengör man verktyget efter användning?

Ta bort batteriet, töm gräskorgen, ta bort resterande gräs med en borste eller plastskrapa. Använd aldrig vatten eller högtryckstvätt.

Vad göra vid onormalt knackande?

Knackande kan indikera ett främmande föremål i skärvalsen. Stäng av verktyget, ta bort batteriet och avlägsna det främmande föremålet.

Gräskorgen fästs inte korrekt?

Vik upp säkerhetsluckan, häng sedan gräskorgen i de avsedda skårorna som visas i manualen.

Vad är arbetsbredden på apparaten?

Arbetsbredden är 360 mm, vilket ger effektiv gräsbehandling.

Hur förvarar man verktyget på vintern?

Rengör noggrant, förvara på en torr och tempererad plats, utom räckhåll för barn. Förvara inte i plastpåse för att undvika kondens.

Vad är garantitiden?

Garantin är 36 månader från första köpdatum. Den täcker material- och tillverkningsfel, men inte normalt slitage eller batterier/laddare.

Kan jag använda verktyget i en sluttning?

Ja, men arbeta alltid tvärs över sluttningen, aldrig uppför eller nedför. Undvik för branta sluttningar och håll dig stabil.

BRUKSANVISNING POWDPG8020 PowerPlus

• Slà av produitet.
  Fjernbatteriet.

ADVARSEL! Skaderisiko! Riverullen (arbeidsrullen) fortsetter a gá!

12.2 Rengjaring av Produktet

1 ANVÄNDNINGSOMRÄDE 3
2 BESKRIVNING (FIG. A) 3
3 FÖRPACKNINGSINNEHÄLL 3
4 SYMBOLER 4
5 ALLMÄNNASÄKERHETSANVISNINGAR. 4
5.1 Arbetsplatsen 4
5.2 Elektrisk sakerhet 5
5.3 Personlig sakerhet.. 5
5.4 Varsam skötsel och användning av elektriska verktyg 5
5.5 Service 6
6 SAKERHETSINFORMATION FOR VERTIKALSKÄRARE 6
7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE
7.1 Batterier
7.2 Laddare 7
8 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI 8
8.1 Laddningsindikationer 8
8.2 Isattning av batteri (Fig. A) 8
8.3 Ta bort batteripacken eller batteripackarna 8
8.4 Indikator for batterinivá (Fig. A) 9
9 MONTERING (FIG. 1) 9
10 ANVÄNDNING 9
10.1 Installingn av styrets hojd (Fig. 2). 9
10.2 Inställning av arbetsdjup (vertikalskärning/luftning) (Fig. 3) 9
10.2.1 5 mm till 0 mm (luftning) 9
10.2.2 -3 mm till -12 mm (luftning/vertikalskärning) 9
10.3 Montering av uppsamlaren (Fig. 4) 9
11 VERTIKALSKÄRNING/LUFTNING (FIG. 5) 9
11.1 Viktiga anmärkningar 10
12 RENGORING OCH UNDERHALL 10

12.1 Rengöring och underhäll - snabb überblick 11
12.2 Rengoring av maskinen 11
13 FELSÖKNING 11
14 TEKNISKA DATA 12
15 BULLER 12
16 SERVICEVERKSTAD 12
17 FÖRVARING 12
18 GARANTI 13
19 MILJOHANSYN 13
20 KONFORMITETSDEKLARATION 14

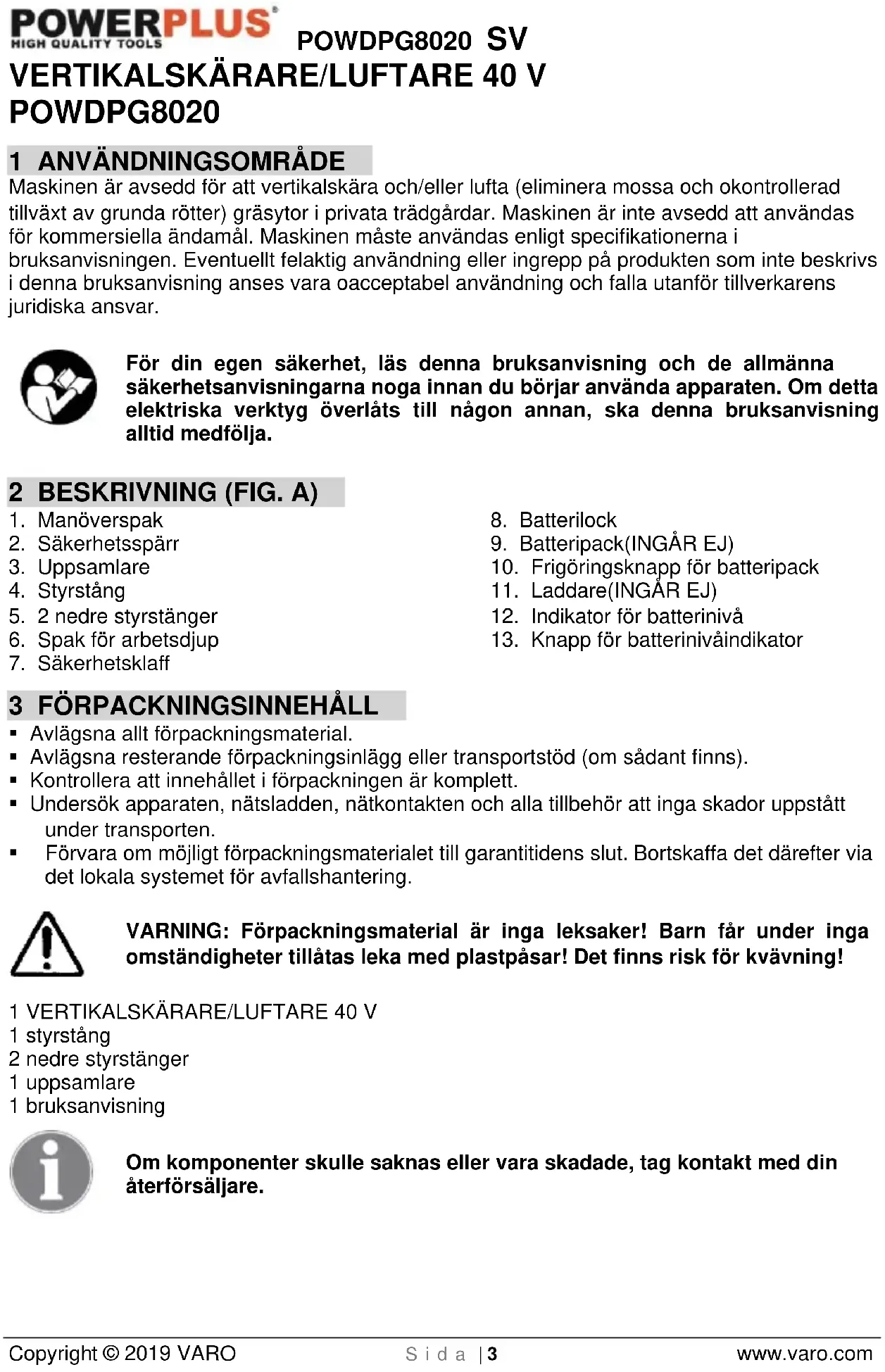

VERTIKALSKÄRARE/LUFTARE 40 V POWDPG8020

1 ANVÄNDNINGSOMRÄDE

Maskinen ar avsedd for att vertikalskära och/eller lufta (eliminera mossa och okontrollerad tillväxt av grunda rotter) gräsytor i privata trädgårdar. Maskinen ar inte avsedd att anvandas För kommersiellaändamål. Maskinen maste användas enligt specifikationerna i braksanvisningen. Eventuellt felaktig använding eller ingrepp påprodukten som inte beskrivs ienna bruksanvisning anses vara oacceptabel använding och falla utanfor tillverkarens juridiska ansvar.

För din egen sakerhet, lás denna bruksanvising och de allmännaa sakerhetsanvisingarna noga innan du börjar använda apparaten. Om detta elektriska verktyg überlåts till nagon annan, ská denna bruksanvising alltid medfolja.

2 BESKRIVNING (FIG. A)

1. Manoverspak
2. Sakerhetsspparr
3. Uppsamlare
4. Styrstang
5. 2 nedre styrstanger
6. Spak for arbetsdjup

7. Sakerhetsklaff

8. Batterilock

9. Batteripack(INGAR EJ)
10. Frigöringsknapp für batteripack
11. Laddare(INGAR EJ)
12. Indikator for batterinivá
13. Knapp for batteriniväindikator

3 FÖRPACKNINGSINNEHÄLL

• Avlagsna allt forpackningsmaterial.
• Avlagsna resterande forpackningsinlagg aller transportstod (om sadant finns).
• Kontrollera att innehallet i forpackningen ar komplett.
• Undersök apparaten, natsladden, nätkontakten och alla tillbehör att inga skador uppstätt under transporten.
• Förvara om möjigt forpackningsmaterialiet till garantitidens slut. Bortskaffa det)darefter via det lokala systemet for avfallschantering.

WARNING: Förpackningsmaterial ar inga leksaker! Barn fär under inga omständigheter tillåtas leka med plastpäsar! Det finns risk for kvävning!

1 VERTIKALSKÄRARE/LUFTARE 40 V

1 styrstang

2 nedre styrstanger

1 uppsamlare

1 bruksanvisning

Omkomponenterskulle saknasllervara skadade,tagkontaktmed din aterforsaljare.

4 SYMBOLER

Foljande symboler används i bruksanvisingen och/eller pa maskinen:

	Studera manualen före användning.	STOP	Vänta tills alla delar av maskinen stannat innan de vidrörs. Knivarna fortssätter att rotera after det att maskinen stängts av; en roterande kniv kan förorsaka persökador.
	Anger risk För person-ller maskinskada.	CE	Överensstämmer med tillämpliga europeiska standarder.
	Risk För persökada på grund av kringkastade fremå! Andra personer måste befinna sig på säkert avständ.		Vi tillräder användandet av hörskelskydd.
	Använd aldrig maskinen när det regnar eller är vätt. Fukt kan orsaka elstötar.		Risk För persökada! Innan du böjar arbetet, undersök terrängen och avlågsna alla fremå! som kan kastas omkring av maskinen.
	Bär alltid skyddsglasögon.		Bär handskar.
	Häll laddaren och batteripacken borta frü vatten.		Tänd inte eld på batteripacken eller laddaren.
	Omgivningstemperatur max. 40 °C (batteripacken).		Batteripack och laddare endast für inomhusbruk.
	Für att undvika persönskador, var försiktig med var du har dina händer och fötter.		Batteriladdaren har en säkerhetstransformerator.

5 ALLMÄNNASÄKERHETSANVISNINGAR

Studera noga samtiga sakerhetsvarninger och alla anvisninger. Uraktlåtenhet att folja alla varninger och anvisninger kan medföra risk for elektriska stötar, brand och/eller allvarliga personskador. Spar alla varninger och instruktioner for framtida konsultation. Den nedan använda termen „elektriskt verktyg" i varningerarna avser natdrvna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Hall arbetsplatzen i god ordning och väl upplyst. Oordning och dalgigt upplysta arbetsplatser inbjuder till olyckor.

POWDPG8020 SV

• Arbeta inte med elektriska verktyg i en omgivning dar Explosionsrisk foreligger, dar det finns lattantandiga vatskor, gaser erer damm. Elektriska verktyg alstrar gnistor som kan antanda damm och angor.

• Hall barn och kringstaende personer på avstand vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan fä dig att tappa kontrollen over verktyget.

5.2 Elektrisk sakerhet

• Kontrollera alltid att natspanninger overensstammer med den på markplaten angivna.
• Verktygets nätkontakt mäste passa till eluttaget. Nätkontakten fär under inga omständigheter andras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inteändrats och eluttag som överensstämmer med dessa minskar risiken for elektriska stötar.
• Undvik kroppskontakt med jordade foremål som rörledninger, varmeelement, spisar och kylskap. Det foreligger större risk for elektriska stötar om din kropp ar jordad.
  Hall verktyget borta fran regn och fuktiga forhallenden. Vatten som trangt in i ett elektriskt verktyg okar risken for elektriska stotar.
• Använd aldrig natsladden till vad den inte ar avsedd for. Bär aldrig erler hang upp verktyget i natsladden och dra aldrig i den for att dra ur natkontakten. Häll sladden borta frän stark varme, olja, skarpa foremål och rörliga delar. Skadade erler tilltrasslade sladdar ökar risken for elektriska stötar.
• När det elektriska verktyget används utomhus skå uteslutande förlängningskapablar avsedda für utomhusbruk användas. Användningen av en För utomhusbruk avsedd förlängningskapel minskar risken for elektriska stötar.
• Om det elektriska verktyget måste användas där det ar fuktigt, anslut det till att umtag som ar skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risiken for elektriska stötar.

• Var uppmärksam. Koncentrera dig på vad du häller på med och använd sunt fornuft;nar du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg dà du ar trött ellere paverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd sakerhetsutrustning och bär alltid skyddsglasogon. Sakerhetsutrustning som andningsmask, halkfria sakerhetsskodon, skyddshjälm och hörsksydd, beroende på vad verktyget skä användas till, minskar risken für personskador.
• Undvik att verktyget sätts igäng oavsiktligt. Kontrollera att strömbrytaren stär i frän-läge innan nätkontakten sätts i eluttaget. Att bara verktyget med fingret på strömbrytaren ellert att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlagsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lammats kyssettande i anslutting till pågon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte für langt. Stå alltid sækert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktygct i oförutsedda situationer.
• Bär lámplig klädsel. Bär inte lost Åtsittande kläder eller smycken. Håll här, kläder och handskar borta frän rörliga delar. Lõst Åtsittande kläder, smycken och langt här kan fastna i rörliga delar.
• Om det finns anordninger for att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa ar anslutna och att utrustningen anvands pa ratt satt. Användninger av saban utrusting minskar med damm forknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som böst motsvaran det arbete som sca utforas. Med ratt verktyg, som fär arbeta i den takt det ar avsett for, utförs arbetet bättre och säkrare.

POWDPG8020 SV

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren ar farligt att använda och mäste repareras.
• Dra nätkontakten ur eluttaget innan nagra inställninger av verktyget foretas, fore byte av arbetsverktyg, och dä verktyget laggs at sidan. Dessa forebyggande sakerhetsatgärder forhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhäll for barn. Låt inte personer som inte ar förtrogna med det elektriska verktyget aller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg ar farliga i händerna på oerfarna användare.
• Underhäll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderigt och inte kärvar, och att deinte har sprickor eller skador som kan inverka menligt på verktygets fonction. Om verktyget har delar som är skadade, lät reparera det innan det Åter används. Många olyckor orsakas av dāliqt underhällna elektriska verktyq.
• Häll skärande verktyg skarpa och rena. Riktigt unterhällna skärverktyg med skarpa skärkanter ar minde benägn att kärva eller fastna och lättare att bemästra.
  Anvand det elektriska verktyget, dess tillbehör och arbetsverktyg, i overensstammelse med dessa anvisninger och på det satt som avsets medenna speciella typ verktyg, med beaktande av arbetsforhällandena och det arbete som sha utforas. Anvandningen av elektriska verktyg for andra andamål an de de ar avsedda for kan leda till olvckstillbud.

5.5 Service

• Lat endast kualificerat fackfolk reparera verktyget med anvandande av originalreservdilar. Detta for att garantera att verktygets sakerhet vidmakthalls.

6 SÄKERHETSINFORMATION FÜR VERTIKALSKÄRARE

• Läs bruksanvisingen noga För att sakerställa saker användning avprodukten.
• Innan du pabörjar arbetet, undersök arbetsyan och avlågsna alla foremål som kan fängas upp och kastas omkring av maskinen.
• Håll strömkabeln borta frän tänderna. Tänderna kan skada kabeln och resultera i kontakt med strömforande delar.
  Tryck forsiktigt på manoverspaken. Se till att du stared på ett tillrackligt avstand fran maskinen.
• Starta inte motorn Near du stared framfor utkastningskanalen.
• Placera aldrig hander eller fötter på eller under roterande delar. Håll alltid ett säkert avständ frän utkastningsöppninger.
• Observera att den som anvander maskinen ar ansvarig for olyckor aller risker for andra personer och deras egendom.
• Använd endast maskinen vid gänghestiget.
• Arbeta endast nar liusforhãllandena och sikten ar bra.
• Undvik att använda maskinen på vätt gräs. Var extra försiktig Near du använder maskinen på vätt gräs sa att du inte halkar.
• Se till att det inte finns andra personer eller husdjur nara arbetsområdet.
• Rör inte tänderna fällan maskinen har kopplats frän elnätet och tänderna har slutat röra sig helt.
  Se alltid till att sta stadiqt med god balans i sluttningar.
• Arbeta alltid tvärsvöver sluttningar, aldrig uppfor erler nerfor.
• Arbeta aldrig på extrem branta sluttningar.
• Var försiktig när du backar eller drar maskinen.
  Var särskilt fösiktig när du ändrar riktning på en sluttning.
• Stäng av maskinen om du mäste luta den für transport. Stäng av maskinen nar du passerar andra ytor an gräs och Transporterar maskinen till och frän ytor som ska bearetas.

• Använd aldrig maskinen om sakerhetsanordningarna är skadade eller saknas, om till exempler sakerhetsklaff och/eller uppsamlare saknas.

• Dra alltid stickkontakten ur eluttaget:

• nar maskinen lamnas ohevakad.

• innan du atgårdar en blockerad maskin.
• after att ha skärvalsen traffat ett främande foremål.
• om maskinen vibrerar onormalt.

7 EXTRA SÄKERHETSFORESKRIFTER FÜR BATTERIER OCH LADDARE

Använd endast batterier och laddare som ar avsedda for den har apparaten.

7.1 Batterier

Forsok aldrig att av nagon anledning oppna ett batteri.
- Förvara inte batterier eller batteripack på platser)där temperaturen kan overstiga 40^
- Ladda endast vid en omgivningstemperatur mellan 4^ C och 40^ C .
Förvara batterierna på att källt och torrt ställe (5 -20 °C). Förvara aldrig batterier i urladdat tillständ.
- Det ar bast for Li-lon-batterier när de regelbundet laddas ur och Åter laddas upp (minst 4 gänger om Året). Den ideala laddningen for langvarig lagring av Li-lon-batterier År 40% av kapaciteten.
När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".
- Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallfremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.
- Se till att batterierna inte utsätts for värme. Om batterierna upphettas till over 100^ , kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten lacker ut och/eller intern kortslutting vilket leder till varmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom fär batterierna inte kasseras genom att kasta dem i elden. De kan exploderera eller haftig brand kan uppsta.
- Under extrema forhallanden kan batterilackage intraffa. När du marker vatska på batteriet, gör foljande:
- Torka forsiktigt bort vatskan med en trasa. Undvik kontakt med huden.
- Om vātskan;kommitt i kontakt med hud uller ögon,folj instruktionerna nedan:

Skolj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft ell er vinager.
Om vatskan kommt i kontakt med ogonen, skolj rikligt med rent vatten i minst 10 minutes. Konsultera en lakare.

Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier fär inte eldas upp.

7.2 Laddare

Forsok aldrig att ladda iche-uppladdningsbara batterier.
- Lat omedelbart byta ut defekta sladdar.
Laddaren fár inte utsattas for vatten aller fukt.
Laddaren far inte oppnas.
Forsokinte sticka in nagot i laddaren.
- Laddaren ar uteslutande avsedd for användning inomhus.

8 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI

8.1 Laddningsindikationer

Anslut laddaren till natströmmen:

Lyser gront: klar for laddning.
- Flimrar rott: laddar.
Lyser gront: laddad.
Lyser gront och rott: batteri aller laddare skadad.

Obs! Om batteriet inte passar sca du koppla ur det och kontrollera att batteripacken ar av korrekt modell for laddaren enligt specifikationstabellen. Ladda inga andra batteripackar eller batteripackar som inte passar i laddaren.

1. Häll koll på laddaren och batteripacken Near de ar anslutna till varandra.
2. Koppla ur laddaren fran nätströmmen och fran batteripacken nar laddningen ar fardig.
3. Lát batteripacken svalna helt innan du anvander det.
4. Forvara laddare och batteripackar inomhus och oatkomligt for barn.

OBS! Om batteriet ar varmt after langre användning i verktyget sca du lata det svalna till rumstemperatur fore laddning. Detta forlänger batteriernas livslängd.

WARNING: Ta alltid bort batteripacken (9) och nyckeln (2)是从 verktyget när du monterar delar, gör justeringar, rengör maskinen eller när den inte används. Genom att ta bort batteripacken och nyckeln forhindrar du oavsiktlig start som kan orsaka allvarliga persorskador.

Lyft batteriluckan (8).
- Satt batteripacken (9) i maskinen.
Passa in de upphojda ribborna pa batteripacken i sparen i maskinens batteriport.
Tryck ned batteriet i porten tills det klickar pa plats.
Stang batteri luckan.

WARNING: Se till att spärren ovanpà batteripacken klickar på plats och att batteripacken sitter ordentlich i batteriporten innan du använder maskinen. Om batteripacken inte sitter ordentlich kan den falla ur och orsaka allvarliga persorskador.

8.3 Ta bort batteripacken aller batteripackarna

• Luft batteriluckan (8).
  Häll in spärrknappen (10) ovanpà batteripacken (9).
• Ta bort batteripacken från gräsklipparen.

WARNING: För att undvika allvarliga personskador sku du alltid ta bort batteripacken och nyckeln nar du bar eller transporterar maskinen.

8.4 Indikator for batterinivä (Fig. A)

Det finns indicatorer (12) for batterinivå på batteripacken (9). Du kan kontrollera batterinivån genom att trycka på knappen (13). Innan du använder maskinen skä du trycka på omkopplaren for att kontrollera om batteriet har tillräckligt med laddning for att maskinen ska fungera korrekt.

De tre lysindikatorerna visar batteriniv'an:

• Tre lysdioder ar tanda: Batteriet ar fulladdat.
• Tva lysdioder ar tanda: Batteriet ar 60% laddat.
• En lysdiod ar tand: Batteriet ar nastan urladdat.

9 MONTERING (FIG. 1)

• Fäst de nedre styrstängerna (vänster och höger) (5) på masskinen med ställskruvarna (14).
• Montera styrets mittersta U-formade del pa styrstangens vänstra och högra nedre del (6) med hjälp av spannhandtagen (16).
  Fast styrstangen (4) med hjalp av spannhandtagen (16) till de nedre styrstangernas mittersta del.

10 ANVÄNDNING

10.1 Inställning av styrets Höjd (Fig. 2)

• Lossa styretsbada spannhandtag (16).
• Justera styret (4) till önskad arbetshöjd.
• Lás áter spanhandtagen (16).

10.2 Installling av arbetsdjup (vertikalskärning/luftning) (Fig. 3)

Maskinen kan anvandas for att lufta eller vertikalskära, beroende på hur skärvalsen ställs in.

• Dra spaken (6) frän det För tillfället inställda laget och ställ den i önskat lage.

10.2.1 5 mm till 0 mm (luftning)

Ienna inställning tränger piggarna ner i marken for att gora luftningshal.

10.2.2 -3 mm till -12 mm (luftning/vertikalskärning)

Ienna inställing tränger piggarna och knivarna ner i marken for att ventilera och vertikalskär.

Vik upp sakerhetsklaffen (7).
- Haka fast uppsamlaren (3) på hakarna (17) enlicht bilden.

11 VERTIKALSKÄRNING/LUFTNING (FIG. 5)

WARNING: Risk für personskada! Innan du börjar arbetet, undersök terrängen och avlågsna alla foremål som kan kastas omkring av maskinen.

WARNING: Risk for personskador! Slapp aldrig styret under arbete.

• Placera maskinen på en plan gräsyta.
  Häll sakerhetssparren (2) intryckt.
• Dra manöverspaken mot dig och häll kvar(1); slapp upp sakerhetssparren (2).
  Vanta tills motorn har natt maximal tomgangshastighet.
  Kör maskinen i jämn, langsam hastighet (ganghastighet) langs sa raka linjer som möjligt.

11.1 Viktiga anmärkninger

WARNING Risk for personskada!

• Hall alltid forlangningskabeln borta fran maskinen.
• Arbeta alltid tvärsover sluttningar dhe det ar möjligt.
• Starta aldrig maskinen på hårt underlag.
• Slapp omedelbart manoverspaken (1) om skärvalsen blockeras av ett främnde foremål.
• Om ett främande foremål fastnar i maskinen, inspektera maskinen och reparera den om nödvändigt.
  For att forbatra resultatet och forlnga produktens livslangd sca graset vara sa kortklippt som mojligt.
• Att stanna for länge på att ställe kan skada gräsmattan.

12 RENGÖRING OCH UNDERHÄLL

• Stäng av maskinen.
  Ta ur batteriet.

WARNING: Risk for personskada! När skärvalsen äi rörelse!

Luta, lyft erler bär aldrig maskinen medan motorn ar igang.
- Vänta tills maskinen har stannat helt innan du pâbörjar underhälls- och/eller rengöringsarbete.

WARNING: Risk for personskada! Utför endast själv sädant unterhällsarbete som beskrivs här.

Allt annat arbete, särskilt underhäll och reparation av motorn, mäste utforas av en utbildad yrkesman. Felaktigt arbete kan orsaka produktskador och därmed fysisk skada.

12.1 Rengöring och underhäll - snabb überblick

Färe varje användning
Vad?	Hur?
Kontrolera att batteripacken och batterianslutningen inte har skador.	Visuell inspektion, om nödvändigt, lately en elektriker byta ut skadade delar.
Kontrolera och vid behov draatory alla skruvansluttingar.	Draatory med ett lämpligt verktyg.
After varje användning
Vad?	Hur?
Rengör från gräs och mossa på maskinen och i motorns ventilationsspringor.	Avlågsna med användning av enamssugare eller borste.

Rengör produkten omedelbart after varje användning. Torkat gräs är extrem svårt att ta bort.

Töm gratuppsamlaren.
- Ta bort kvarsittande gras med en borste eller plastskrapa (anvand inte skarpa redskap).
- Ta bort avlagringar fran hjulen.
- Torka av maskinen med en lätt fuktad trasa.
- Rengör aldrig maskinen med vatten eller hogtrycksstråle.

UNDERHÄLL: maskinen ske rengöras minst två gänger per ár genom att ta bort motorlocket for att kunna ta bort torkat gräs.

13 FELSÖKNING

Om nagot inte fungerar ...

Varning: Risk for persorskador! Felaktiga reparationer kan leda till att maskinen fungerar farligt. Detta kan medfora risker for dig sjalv och din omgivning.

Att maskinen inte fungerar som den ske orsakas ofta av minre fel. Du kan enkelt atgarda manga av dem sjalv. Vänligen se foljande tabell innan du vander dig till aterforsäljaren. Det kan bespara dig onodiga besvar och eventuella utgifter.

Problem	Orsak	Åtgård
Motorn startar inte.	Ingen nätspänning?	Kontrollera batteripacken och batterianslutningen.
	Fel på batteriet?	Kontakta Återförsäljaren.
Klapprande ljud.	Något har fastnat i skärvalsen?	Stäng av maskinen; avlågsna främande foremål.
Visslande ljud.	Drivremmen slirar?	Kontakta Återförsäljaren.
Effekten låg.	Gräset För högt?	Klipp gräset före vertikalskärning.
	Dålig drivrem?	Kontakta Återförsäljaren.
	Sliten skärvals?	Kontakta Återförsäljaren.

Om du inte kan atgärda felet själv, kontakta Återförsäljaren. Observera att felaktiga reparationer kan göra garantin ogiltig och medfora extra kostnader.

14 TEKNISKA DATA

	POWDPG8020
Spanning	40 V
Maximal rotationshastigkeit	3800 min-1
Skärbredd	360 mm
Arbetsdjup (luftning)	5 till 0 mm
Arbetsdjup (vertikalskärning)	-3 till -12 mm
Motortyp	Borstlös
Rymd uppsamlare	45 I
Skyddsklass	IPX1

15 BULLER

Bulleremissionsvarden uppmatta enligt tillamplig standard. (K = 3)

Ljudtrycksniva LpA 83 dB(A)

Ljudeffektniva LwA 96 dB(A)

OBS! Bär hörskyydd när ljudtrycket overstiger 85 dB(A).

aw (vibration)

8,7 m/s²

K = 3m / s^2

16 SERVICEVERKSTAD

• Skadade omkopplare maste bytas ut av en serviceverkstad.
• Om kabeln (eller stickkontakten) ar skadade, maste de bytas ut mot en motsvarande produit som finns tillganglig fran var serviceavdelning. Byte av kabeln fär endast utforas av en serviceverkstad (se sista sidan) eller av en kvalificerad person (elektriker).

17 FÖRVARING

• Färe forvaring, rengör hela maskinen och dess tillbehör noggrant.
• Förvara maskinen utom räckhäll for barn, i ett stabilt och sakert lage, på en sval och torr plats, undvik for hoga och for laga temperaturer.
  Skydda maskinen mot exponering for direkt solljus. Forvara den om möjligt i mörker.
• Forvara den inte i plastpase, for att undvika fuktigkeit i form av kondens.

POWDPG8020 SV

18 GARANTI

• Produkten garanteras for en 36 manaders period gallande fran den forste anvandarens inkopsdatum.
• Garantin tacker alla material- och tillverkningsfel med undantag for batterier och laddare. Den omfattar inte heller: defekter uppkomna pa normala forslitningsdilar sasom kullager, borstar, kablar, stickkontakter erler tillbehör som borrar, bits, sagklingor etc.; vidare skador aller defekter som uppkommit genom vanvård, olyckor erler vidtagna forändringar avprodukten; ej heller kostnader for transport.
• Skador och/eller defekter som uppkommen på grund av felaktig användning av verktyget omfattas inte av garantibestammlserna.
• Vi fransager oss allt ansvar for eventuell kroppsskada som uppstatt pa grund av felaktig anvandning av verktyget.
• Reparationer fär endast utföras av en auktoriserad serviceverkstad for Powerplus verktyq.
• Ytterligare information kan erhällas per Telefon på nummer 0032-3-292 92 90.
  Eventuella transportkostnader skull betalas av kunden, om inte annat har avatalats skriftligen
• Likaledes kan inga garantiansprak stallas om skadan pa apparaten uppkommit som en folid av asidosatt underhall erer overbelastning.
• Absolut undantagna fran garantin ar skador uppkomna genom vatska som trangt in, overdrivet utsattande for damm, medveten skada (avsiktlig erer genom grov vardsloshet), olamplig anvandning (anvandning for andamal for vilka apparaten inte lampar sig), okunnig anvandning (t.ex. utan att respektera i denna bruksanvisining givna anvisningar), osakkunng montering, blixtnedslag, felaktig natspanning. Denna upprakning gor inte ansprak pa att yara fullstandig.
• Godkända garantiansprák kan inte medföra Förlangning av garantiteriod erller pabörjande av en ny garantiteriod i den handelse apparaten ersatts med en ny.
• Apparat ell er delar som bytts ut under garantin, blir darigenom Varo NV:s egendom.
  Vi forbehaller oss ratten att avvisa alla garantiansokninger dar inkopet inte kan bestyrkas ell er om det star klart att Produkten inte underhallits pa ratt satt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskyittot måste sparas som bevis für inköpsdatum.
• Verktyget, som inte fär ha tagits isär, maste returneras till äterförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastforpackning (om tillampligt forprodukten) tillsammans med inköpsbeviset.
  Foratt sakerstalla att verktyget fungerar optimalt skadet laddas minst 1 gang i manaden.

19 MILJOHANSYN

Då produiten tjänat ut fär den inte lämnas med det vanliga hushällsavfalletutan skä deponeras på miljömässigt korrekt satt och enligt gällande lokala bestammelser.

Avfall somkommen fran elektriska maskinkomponenter far inte hanteras som vanligt hushallsavfall. De sca deponeras for atervinning dar atervinningscentraler finns att tillga. Kontakta lokala myndigheter erler din aterforsljare for narnare information om atervinning

Produkt: Gräsklippare 40 V

Varumärke: POWERplus

Modell:POWDPG8020

overensstämmer med vasantiga krav och andra relevanta bestammelser i tillampliga Europeiska direktiv, baserat på tillampningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten görenna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertecknandet):

2014/30/EU

2006/42/EC

2011/65/EU

2000/14/EC Annex V: LwA measured : 93dB(A) / LWA guaranteed : 96dB(A)

Europeiska harmoniserade standarder (inklusive, i tillampliga fall, andringar till dessa, fram till dagen for undertechnandet):

EN60335-1:2012

EN50636-2-92:2014

EN55014-1:2017

EN55014-2:2015

Ansvarig for den tekiska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertechnad agerar på uppdrag av foretagets VD,

Hugo Cuypers

produkt: SKARYFIKATOR /
