POWDPG75561 - Gräsklippare PowerPlus - Gratis bruksanvisning och manual

Produkttyp	Trådlös gräsklippare
Märke	PowerPlus
Modell	POWDPG75561
Strömförsörjning	20 V (Li-ion-batteri, ingår ej)
Rotationshastighet	2800 min⁻¹
Klippbredd	340 mm
Uppsamlingskapacitet	30 L
Klipphöjd	25-65 mm (5 lägen)
Diameter framhjul	140 mm
Diameter bakhjul	170 mm
Material i hölje	Plast
Garanti	36 månader
Ljudtrycksnivå (LpA)	80 dB(A)
Ljudeffektnivå (LwA)	91 dB(A)
Vibrationer (aw)	1,9 m/s²
Övre transporthandtag	Ja
Fällbart handtag	Ja
Uppsamling med påse	Ja

Vanliga frågor - POWDPG75561 PowerPlus

Hur startar man gräsklipparen?

För att starta, sätt i batteriet och nyckeln, håll sedan startknappen intryckt medan du drar bromsspaken mot styret. Släpp knappen för att gräsklipparen ska fungera. För att stanna, släpp bromsspaken.

Hur justerar man klipphöjden?

Ta bort nyckeln och batteriet. Använd höjjusteringsspaken: tryck den framåt för att sänka höjden (25 mm) eller bakåt för att höja den (65 mm). Det finns 5 lägen.

Hur installerar man batteriet?

Lyft batterilocket, rikta in batteriets ribbor mot fackets spår och tryck in tills det klickar. Stäng locket. Se till att det är ordentligt fastsatt före användning.

Hur monterar man styret?

Fäst först nedre delen av styret på gräsklipparen med medföljande bultar och brickor. Montera sedan den övre delen med hjälp av långa bultar och låsknappar. Dra strömkabeln över styrets ovansida med kabelklämmor.

Hur rengör man gräsklipparen?

Rengör gräsklipparen efter varje användning med en fuktig trasa och mild tvål. Använd inte lösningsmedel eller högtrycksvatten. Se till att inget vatten tränger in i motorn. Rengör kniven och ventilationsöppningarna regelbundet.

Vad gör man om kniven är slö?

Om kniven är slö kan du slipa den eller byta ut den. Använd skyddshandskar. För byte rekommenderas att anlita en auktoriserad fackman. Använd specificerad reservkniv.

Vilka viktiga säkerhetsåtgärder finns?

Bär alltid kraftiga skor, skyddsglasögon och långbyxor. Håll barn och djur borta. Klipp aldrig på branta sluttningar eller i regn. Ta bort batteriet och nyckeln före justering eller rengöring.

Hur använder man påsens varningssystem?

En indikatorlucka i uppsamlingspåsen öppnas när det finns plats och stängs när påsen är full. Töm påsen när luckan är stängd. Systemet fungerar inte vid lägsta klipphöjd.

Hur byter man kniven?

Av säkerhetsskäl, låt en auktoriserad fackman byta kniven. Om du gör det själv, använd handskar, använd en nyckel för att lossa mittbulten och installera en original reservkniv. Dra åt ordentligt.

Hur lång är garantitiden?

Garantin är på 36 månader från inköpsdatum av första användaren. Den täcker material- och tillverkningsfel, men inte normalt slitage, batterier, laddare eller skador orsakade av felaktig användning. Spara ditt kvitto.

BRUKSANVISNING POWDPG75561 PowerPlus

– Vær ekstra forsigtig när du skifter retning på skråninger.

1 AVSEDD ANVÄNDNING 3
2 BESKRIVNING (FIG. A) 3
3 FÖRPACKNINGSINNEHÅLL 3
4 SYMBOLER....4
5 ALLMÄNNA SÄKERHETSANVISNINGAR 5
5.1 Arbetsplatsen....5
5.2 Elektrisk säkerhet 5
5.3 Personlig säkerhet....5
5.4 Varsam skötsel och användning av elektriska verktyg 6
5.5 Service....6
6 YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR GRÄSKLIPPARE ....6
7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE 8
7.1 Batterier....8
7.2 Laddare....8
8 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI 8
8.1 Laddarindikationer (15) (Fig. A)....8
8.2 Isättning av batteri (Fig. A och B) 9
8.3 Ta bort batteripacken (Fig. A och B)....9
8.4 Indikator för batterinivå (Fig. A)....9
9 MONTERING....10
9.1 Montering av styrhandtaget 10
9.1.1 Montering av nedre styrhandtaget (Fig. A och C)....10
9.1.2 Montering av den övre styrhandtaget (Fig. A och D)....10
9.1.3 Strömkabelns placering (Fig. A & D) 10
9.1.4 För att sänka det övre styrhandtaget (Fig. A och D) 10
9.2 Ihopmontering av gräsuppsamlaren (Fig. A och E)....10
9.3 Montera gräsuppsamlaren (Fig. A och B)....10
10 ANVÄNDNING....11

POWERPLUS HIGH QUALITY TOOLS

POWDPG75561 SV

10.1 Starta/stoppa gräsklipparen (Fig. A & B)....11
10.2 Ställa in klipphöjden (Fig. A och F)....11
10.3 Varningssystem för gräsuppsamlaren (Fig. A och E)....11
11 RENGÖRING OCH UNDERHÅLL 11
11.1 Rengöring....11
11.2 Underhåll av kniven 11
11.3 Byte av kniv....12
12 TEKNISKA DATA....12
13 BULLER 12
14 GARANTI....13
15 MILJÖHÄNSYN....13

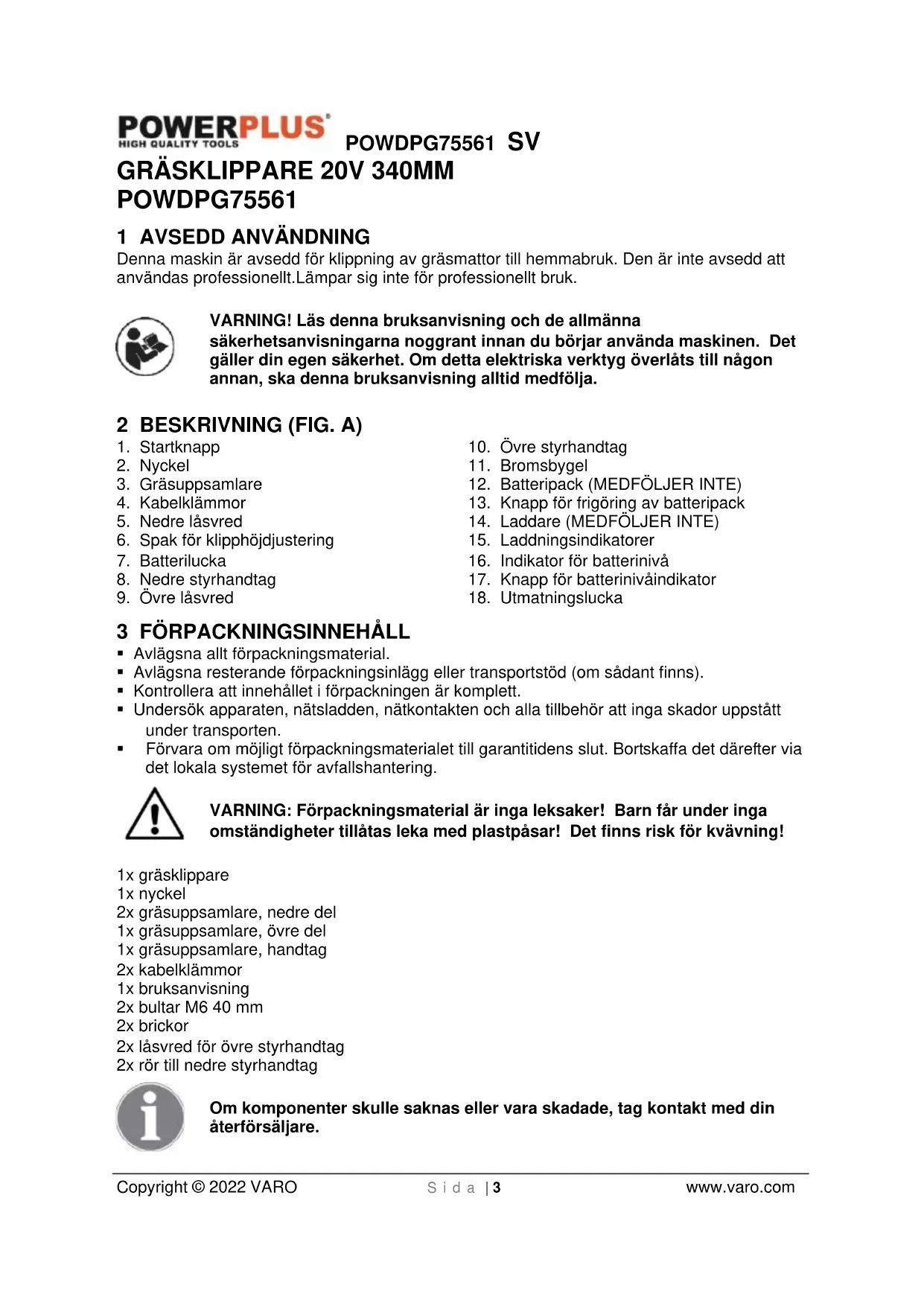

GRÄSKLIPPARE 20V 340MM POWDPG75561

1 AVSEDD ANVÄNDNING

Denna maskin är avsedd för klippning av gräsmattor till hemmabruk. Den är inte avsedd att användas professionellt. Lämpar sig inte för professionellt bruk.

WARNING! Läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noggrant innan du börjar använda maskinen. Det gäller din egen säkerhet. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A)

1. Startknapp

2. Nyckel

3. Gräsuppsamlare

4. Kabelklämmor

5. Nedre låsvred

6. Spak för klipphöjdjustering

7. Batterilucka

8. Nedre styrhandtag

9. Övre låsvred

10. Övre styrhandtag

11. Bromsbygel

12. Batteripack (MEDFÖLJER INTE)

13. Knapp för frigöring av batteripack

14. Laddare (MEDFÖLJER INTE)

15. Laddningsindikatorer

16. Indikator för batterinivå

17. Knapp för batterinivåindikator

18. Utmatningslucka

- Avlägsna allt förpackningsmaterial.

- Avlägsna resterande förpackningsinlägg eller transportstöd (om sådant finns).

- Kontrollera att innehållet i förpackningen är komplett.

- Undersök apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten.

- Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

1x gräsklippare

1x nyckel

2x gräsuppsamlare, nedre del

1x gräsuppsamlare, övre del

2x läsvred för övre styrhandtag

2x rör till nedre styrhandtag

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Studera manualen före användning.
	Håll omkringstående på avständ.		Varning! Flygande föremål!
	Håll händer och fötter borta från vassa delar.		Stäng av maskinen och ta ut tändningsnyckeln innan du utför justering eller rengöring eller lämnar produkten utan uppsikt.
	Anger risk för elektrisk stöt.		Använd aldrig maskinen när det regnar eller är vått. Fukt kan orsaka elstötar.
	Vänta tills alla delar av maskinen stannat innan de vidrörs. Knivarna fortsätter att rotera efter det att maskinen stängts av; en roterande kniv kan förorsaka personskador.		Bär skyddsglasögon.
	Överensstämmer med tillämpliga europeiska standarder.		klass III-verktyg där skydd mot elstötar baseras på strömtillförsel med extra låg spänning och där spänningstal högre än de säkra extra låga spänningstalen inte genereras.
	Bär handskar.		Vi tillråder användandet av skyddsskor.
	Håll laddaren och batteripacken borta från vatten.		Elda inte upp batteripacken eller laddaren.
	Omgivningstemperatur max. 40 °C (batteripacken).		Batteripack och laddare endast för inomhusbruk.
	Viktig information.		Elektriska produkter får inte slängas med hushållsavfallet.

5 ALLMÄNNA SÄKERHETSANVISNINGAR

Studera noga samtliga säkerhetsvarningar och alla anvisningar. Uraktlåtenhet att följa alla varningar och anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla varningar och instruktioner för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i varningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.
• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar.

- Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

- Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

- Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur nätkontakten. Håll sladden borta från stark värme, olja, skarpa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

- När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

- Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

- Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

- Använd säkerhetsutrustning och bär alltid skyddsglasögon. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador.

- Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

- Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

- Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvaran det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.
• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

- Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls.

6 YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR GRÄSKLIPPARE

• Enheten ska inte användas av barn. Barn ska övervakas för att säkerställa att de inte lekar med maskinen. Rengöring och underhåll får inte utföras av barn.
• Den här maskinen kan användas av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om maskinen, på villkoret att de övervakas eller instrueras i säker användning av maskinen och är införstådda med de risker som föreligger.
• Läs instruktionerna för korrekt användning av maskinen.
• Undvik att bära löst sittande kläder eller kläder med hängande snören eller skärp.
• Utslitna eller skadade delar måste bytas ut.
• Var särskilt noggrann när du svänger med gräsklipparen och när du drar den mot dig.
• Starta inte motorn när gräsuppsamlaren inte är monterad.
• Tänk på att på maskiner med flera skärblad kan en skärdiameters rörelse leda till att andra blad på den roterar.
• När du justerar maskinen ska du se till att inga fingrar fastnar mellan rörliga skärknivar och fasta delar på maskinen.
• Låt motorns svalna innan du ställer undan maskinen.
• När du underhåller skärbladen ska du tänka på att bladen fortfarande kan röra på sig, även om strömmen är avslagen.

POWDPG75561 SV

• Byt ut utslitna eller skadade delar för att upprätthålla säkerheten. Använd endast originalreservdelar och originaltillbehör.
• Maskinen ska användas med en utlösningsström lägre än 30 mA via en jordfelsbrytare.
• Låt aldrig barn eller personer som inte känner till dessa instruktioner använda gräsklipparen. Användarens ålder kan begränsas av lokala förordningar.
• Använd aldrig gräsklipparen när andra personer, i synnerhet barn, eller husdjur befinner sig i närheten.
• Användaren ansvarar för olyckor eller faror som uppstår för andra människor och deras egendom.
• Använd inte gräsklipparen barfota eller med öppna sandaler. Använd alltid ordentliga skor och långa byxor.
• Inspektera området där gräsklipparen ska användas och ta bort alla stenar, pinnar, trådar, benrester och andra främmande föremål.
• Före användning ska du alltid visuellt kontrollera bladen, bladskruvarna och skäraggregatet för att se att de inte är utslitna eller skadade.
• Byt ut utslitna eller skadade blad och skruvar i set för att bevara balansen.
• Klipp endast i dagsljus eller i bra belysning.
• Undvik att använda gräsklipparen i blött gräs, där det är möjligt.
• Gå med maskinen, spring inte.
• Använd aldrig maskinen med defekta skydd eller skärmar, eller utan säkerhetsanordningar, t.ex. deflektorer och/eller gräsuppsamlare.
• Det kan vara farligt att använda gräsklipparen i backar:
• Använd inte gräsklipparen i mycket branta sluttningar.
  – Se till att ha bra fotfäste i sluttningar och på vått gräs.
  –Kör gräsklipparen diagonalt över sluttningen – aldrig uppåt och nedåt.
• Var extremt försiktig när du svänger i sluttningar.
• Var extremt försiktig när går baklänges eller dra gräsklipparen mot dig.
• Klipp aldrig gräset genom att dra gräsklipparen mot dig.
• Stoppa bladen om gräsklipparen måste lutas för transport över andra ytor än gräs och vid transport av gräsklipparen till och från området som ska klippas.
• Luta inte maskinen när du startar eller slår på motorn, förutom om maskinen måste lutas för start i högt gräs. I sådana fall ska du inte luta den mer än vad som är absolut nödvändigt och endast luta delen som är riktad bort från användaren. Se alltid till att båda händerna är i användningspositionen innan du ställer ned maskinen på marken igen.
• Slå på gräsklipparen enligt instruktionerna och med fötterna på ett tillräckligt stort avständ från bladen.
• Sätt inte händerna eller fötterna nära eller under roterande delar.
• Akta dig alltid för utmatningsöppningen.
• Du får aldrig plocka upp eller bära gräsklipparen när motorn går.
• Se till att alla rörliga delar har stannat helt:
  – varje gång du lämnar gräsklipparen
  – innan du tar bort blockeringar i utmatningskanalen
• innan du kontrollerar, rengör eller arbetar med gräsklipparen
  – när du träffar ett främmande föremål. Titta efter skada på gräsklipparen och utför nödvändiga reparationer innan du startar och använder gräsklipparen igen.
• Om gräsklipparen börjar vibrera onormalt mycket måste den kontrolleras omedelbart.
• titta efter blockeringar
• utför nödvändiga reparationer på skadade delar
  – se till att alla muttrar, bultar och skruvar är åtdragna.
• Håll alla muttrar, bultar och skruvar åtdragna för att vara säker på att gräsklipparen är i ett säkert skick.
• Kontrollera gräsuppsamlaren ofta med avseende på slitage.

- Byt ut utslitna eller skadade delar för att bevara säkerheten.

7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE

Använd endast batterier och laddare som är avsedda för den här apparaten.

7.1 Batterier

• Försök aldrig att av någon anledning öppna ett batteri.
• Förvara inte batterier eller batteripack på platser där temperaturen kan överstiga 40 °C.

• Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.

• Förvara batterierna på ett kallt och torrt ställe (5–20 °C). Förvara aldrig batterier i urladdat tillstånd.

• Det är bäst för Li-Ion-batterier när de regelbundet laddas ur och åter laddas upp (minst 4 gånger om året). Den ideala laddningen för långvarig lagring av Li-Ion-batterier är 40 % av kapaciteten.

- När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

- Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

- Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.

- Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande:

– Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden.
- Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan:

√ Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger.

√ Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare.

Batterier får inte eldas upp.

7.2 Laddare

• Försök aldrig att ladda icke-uppladdningsbara batterier.
• Låt omedelbart byta ut defekta sladdar.
• Laddaren får inte utsättas för vatten eller fukt.
  ■ Laddaren får inte öppnas.
• Försök inte sticka in något i laddaren.
• Laddaren är uteslutande avsedd för användning inomhus.

8 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI

8.1 Laddarindikationer (15) (Fig. A)

Anslut laddaren till nätströmmen:

• Lyser grönt: klar för laddning.
• Flimrar rött: laddar.
  ■ Lyser grönt: laddad.
• Lyser grönt och rött: batteri eller laddare skadad.

Obs! Om batteriet inte passar ska du koppla ur det och kontrollera att batteripacken är av korrekt modell för laddaren enligt specifikationstabellen. Ladda inga andra batteripack eller batteripack som inte passar i laddaren.

1. Håll koll på laddaren och batteripacken när de är anslutna till varandra.
2. Koppla ur laddaren från nätströmmen och från batteripacken när laddningen är färdig.
3. Låt batteripacken svalna helt innan du använder det.
4. Förvara laddaren och batteripacken inomhus och oåtkomligt för barn.

OBS! Om batteriet är varmt efter längre användning i verktyget ska du låta det svalna till rumstemperatur före laddning. Detta förlänger batteriernas livslängd.

8.2 Isättning av batteri (Fig. A och B)

WARNING Ta alltid bort batteripacken (12) och nyckeln (2) från verktyget när du monterar delar, gör justeringar, rengör maskinen eller när den inte används. Genom att ta bort batteripacken och nyckeln förhindrar du oavsiktlig start som kan orsaka allvarliga personskador.

■ Lyft batteriluckan (7).
- Placera batteripacken (12) i gräsklipparen.
- Passa in de upphöjda ribborna på batteripacken med spåren i gräsklipparens batteriport.
- Tryck ned batteriet i porten tills det klickar på plats.
■ Stäng batteriluckan.

WARNING Se till att spärren ovanpå batteripacken snäpps på plats och att batteripacken sitter ordentligt i batteriporten innan du använder gräsklipparen. Om batteripacken inte sitter ordentligt kan det falla ut och orsaka allvarliga personskador.

8.3 Ta bort batteripacken (Fig. A och B)

■ Luft batteriluckan (7).
- Håll in spärrknappen ovanpå batteripacken (13).
- Ta bort batteripacken från gräsklipparen.

WARNING För att undvika allvarliga personskador ska du alltid ta bort batteripacken och nyckeln när du bär eller transporterar maskinen.

8.4 Indikator för batterinivå (Fig. A)

Det finns indikatorer (16) för batterinivå på batteripacken. Du kan kontrollera batterinivån genom att trycka på knappen (17). Innan du använder maskinen ska du trycka på omkopplaren för att kontrollera om batteriet har tillräckligt med laddning för att maskinen ska fungera korrekt.

De tre lysindikatorerna visar batterinivån:

• Tre lysdioder är tända: Batteriet är fulladdat.
• Två lysdioder är tända: Batteriet är 60 % laddat.
• En lysdiod är tänd: Batteriet är nästan urladdat.

9 MONTERING

9.1 Montering av styrhandtaget

9.1.1 Montering av nedre styrhandtaget (Fig. A och C)

• Ta bort låsvredet (5) och brickan på båda sidor, vilka sitter ovanför bakhjulen.
• Skjut nedre delen av styrhandtaget (8) över monteringsbultarna som sitter ovanför bakhiulen.
  ■ Skiut brickorna över bultarna.
• Fäst nedre styrhandtaget med låsvreden (5).

9.1.2 Montering av den övre styrhandtaget (Fig. A och D)

• Sätt in en lång monteringsbult genom öppningen på ena sidan av det nedre styrhandtaget (8), med änden vänd utåt.
• Placera det övre styrhandtaget (10) över bultens ände, sätt i brickan och det övre styrhandtagets låsvred (9).
• På motsatt sida av det nedre styrhandtaget, passa in hålen i det övre (10) och nedre (8) styrhandtaget och sätt i den andra långa bulten.
• Sätt i brickan och det övre styrhandtagets låsvred (9). Dra åt båda låsvreden.

OBS! Om det nedre styrhandtaget (8) sitter löst eller inte sitter ordentligt i låsvredet, vrid låsvreden för det nedre styrhandtaget medurs för att säkert dra åt styrhandtaget.

9.1.3 Strömkabelns placering (Fig. A & D)

- Strömkabeln ska dras ovanpå de nedre och övre styrhandtagen med hjälp av de medföljande kabelklämmorna (4).

Varning: strömkabeln (a) måste alltid placeras ovanpå det övre styrhandtaget. Detta ger fri rörlighet för kabeln ovanpå det nedre styrhandtaget, när det övre styrhandtaget är hopfällt. Felaktig montering av kabeln kan leda till att den skadas och/eller belastar den, vilket kan leda till fel på maskinen. I detta fall är garantin ogiltig.

9.1.4 För att sänka det övre styrhandtaget (Fig. A och D)

• Lossa de övre låsvreden (9) tills vreden (10) lätt kan rotera.
• Fäll fram det övre styrhandtaget; gräsklipparen är nu mer kompakt för förvaring.

9.2 Ihopmontering av gräsuppsamlaren (Fig. A och E)

• Gräsuppsamlaren (3) kommer i 3 separata delar vilka måste monteras ihop.
• Placera den nedre delen (a) på en plan yta och montera den övre delen (b) på sin plats.
• Se till att alla kopplingspunkter snäpper ihop ordentligt.
• Montera handtaget (c) på den övre delen på samma sätt.

9.3 Montera gräsuppsamlaren (Fig. A och B)

■ Ta ut nyckeln (2) och batteripacken (12).
■ Lyft den bakre utmatningsluckan (18).
- Lyft gräsuppsamlaren i handtaget och placera den under den bakre utmatningsluckan så att krokarna på gräsuppsamlaren placeras i spåren på klipparhöljet.
■ Släpp den bakre utmatningsluckan (18).
- Sätt tillbaka nyckeln (2) och batteripacken (12) när du är redo att använda gräsklipparen.

10 ANVÄNDNING

10.1 Starta/stoppa gräsklipparen (Fig. A & B)

■ Lyft batteriluckan (7).
■ Montera batteripacken (12).
- Sätt i nyckeln i (2) i nyckelhålet.
■ Stäng batteriluckan (7).
- Håll in startknappen (1). Dra och håll bromsbygeln (11) mot övre styrhandtaget och släpp startknappen för att starta gräsklipparen.
- För att stoppa gräsklipparen, släpp bromsbygeln (11).

10.2 Ställa in klipphöjden (Fig. A och F)

Maskinen levereras med hjulen inställda för ett lågt klippläge. Innan du använder gräsklipparen första gången ska du höja klippläget till den höjd som bäst passar din gräsmatta. För att justera klipphöjden:

• Ta ur nyckeln (2) och batteripacken (12).
• För att öka klipphöjden, för klipphöjdjusteringsspaken (6) mot baksidan av gräsklipparen.
• För att minska klipphöjden, för klipphöjdjusteringsspaken (6) mot framsidan av gräsklipparen.
• Sätt tillbaka nyckeln (2) och batteripacken (12) när du är redo att använda gräsklipparen.

10.3 Varningssystem för gräsuppsamlaren (Fig. A och E)

Det finns en avkänningsanordning (d) i gräsuppsamlaren som känner av gräsvolymen.

• Om klaffen (d) är öppen betyder det att det fortfarande finns utrymme för gräsuppsamling.
• Om klaffen (d) är stängd betyder det att det inte finns plats för gräsuppsamling.
• Gräsuppsamlarens varningssystem fungerar inte när klipphöjden är inställd på det lägsta läget!

11 RENGÖRING OCH UNDERHÅLL

11.1 Rengöring

• Håll i görligaste mån alla säkerhetsanordningar, ventilationsspringor och motorhöljet fria från smuts och damm. Torka av med en ren trasa eller blås rent med tryckluft under lågt tryck.
• Vi rekommenderar att gräsklipparen görs ren efter varje användning.
• Gör regelbundet ren gräsklipparen med en fuktad trasa och litet tvål. Använd inte rengöringsmedel eller lösningsmedel; dessa kan angripa de delar som är av plast på maskinen. Se till att inget vatten kan tränga in i maskinen.

Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

11.2 Underhåll av kniven

• Avlägsna regelbundet gräs och smuts från kniven.
• Vid klippningssäsongens början, undersök noga knivens skick.
• Om kniven är mycket slö, slipa eller byt ut kniven.
• Om kniven är skadad eller sliten, byt ut kniven.

Varning! Observera följande försiktighetsåtgärder:

• Var försiktig så att du inte skär dig. Använd kraftiga handskar eller en trasa för att hantera kniven.
• Använd uteslutande av tillverkaren specificerad kniv vid byte av kniv.

- Avlägsna under inga omständigheter fläkthjulet.

11.3 Byte av kniv

Av säkerhetsskäl rekommenderar vi att låta en fackman byta kniv.

Viktigt: Bär arbetshandskar!

12 TEKNISKA DATA

Typ	POWDPG75561
Spänning	20V
Varvtal	2800 v/min
Klippbredd	340 mm
Gräsuppsamlare	30 l
Klipphöjder	25–65 mm
Höljets material	Plast
Antal höjdlägen	5
Diameter framhjul	140 mm
Diameter bakhjul	170 mm
Övre bärhandtag	Ja
Fällbart handtag	Ja
Uppsamling	Ja

13 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA 80dB(A)

Ljudeffektnivå LwA 91dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

aw (Vibration)

1,9m/s²

K = 1,5 ~m / s^2

14 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ei heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en fölid av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påböriande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskvittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.
• För att säkerställa att verktyget fungerar optimalt ska det laddas minst 1 gång i månaden.

15 MILJÖHÄNSYN

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser.

Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.
