| Тип продукт | Безжична косачка за трева |
| Марка | PowerPlus |
| Модел | POWDPG75561 |
| Захранване | 20 V (Li-ion батерия, не е включена) |
| Скорост на въртене | 2800 min⁻¹ |
| Ширина на рязане | 340 mm |
| Вместимост на коша | 30 L |
| Височина на рязане | 25-65 mm (5 позиции) |
| Диаметър на предните колела | 140 mm |
| Диаметър на задните колела | 170 mm |
| Материал на корпуса | Пластмаса |
| Гаранция | 36 месеца |
| Ниво на звуково налягане (LpA) | 80 dB(A) |
| Ниво на звукова мощност (LwA) | 91 dB(A) |
| Вибрации (aw) | 1.9 m/s² |
| Горна дръжка за носене | Да |
| Сгъваема дръжка | Да |
| Събиране с кош | Да |
Често задавани въпроси - POWDPG75561 PowerPlus
Въпроси на потребители за POWDPG75561 PowerPlus
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия косачка за трева в PDF формат безплатно! Намерете ръководството си POWDPG75561 - PowerPlus и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. POWDPG75561 на марката PowerPlus.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDPG75561 PowerPlus
5.4 Използване и грижи за механизирания инструмент......6
5.5 Сервизно обслужване ....7
6 ДОПЪЛНИТЕЛНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА КОСАЧКИ......7
8.1 Индикации на зарядното устройство (15) (Фиг. А)....10
8.2 Поставяне на акумулаторната батерия (Фиг. А и В)....10
8.3 За отстраняване на акумулаторния блок (Фиг. А и В)....11
8.4 Индикатор на заряда на акумулаторната батерия (Фиг. А)....11
9 СГЛОБЯВАНЕ....11
9.1 Сглобяване на ръкохватка....11
9.1.1 Монтиране на долната ръкохватка (Фиг. А и С)....11
9.1.2 Сглобяване на горната част на ръкохватката (Фиг. 6А и & D)....11
9.1.3 Полагане на захранващия кабел (Фиг. А и Д)....12
9.1.4 За спускане на горната ръкохватка (Фиг. А и Д)....12
9.2 Сглобяване на кутията за трева (Фиг. А и Е) 12
9.3 Инсталиране на устройството за улавяне на трева (Фиг. А и В)...... 12
10 РАБОТА....12
10.1 Стартиране/спиране на косачката (Фиг. А и В)....12
10.2 Настройка на височината на ножа (Фиг. А и F) 12
10.3 Предупредителна система за кутията за трева (Фиг. А и В)....13
11 ПОЧИСТВАНЕ И ПОДДРЪЖКА.... 13
11.1 Почистване....13
11.2 Поддръжка на ножа....13
11.3 Смяна на ножа 13
12 ТЕХНИЧЕСКИ ДАННИ .... 14
13 ШУМ 14
14 ГАРАНЦИЯ....15
15 ОКОЛНА СРЕДА....15

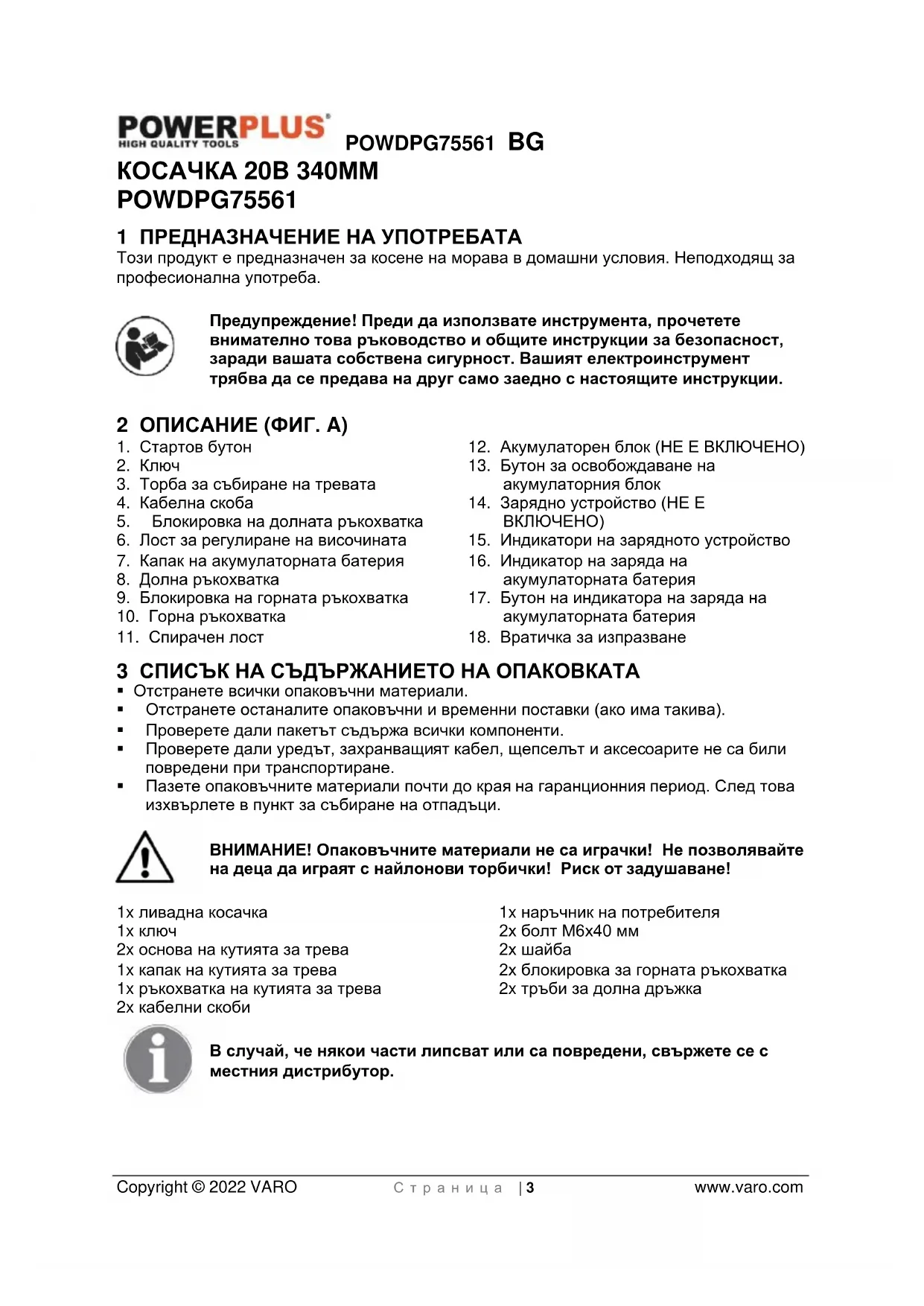

КОСАЧКА 20В 340ММ
POWDPG75561
1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА
Този продукт е предназначен за косене на морава в домашни условия. Неподходящ за професионална употреба.
Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.
2 ОПИСАНИЕ (ФИГ. А)
- Стартов бутон
- Ключ
- Торба за събиране на тревата
- Кабелна скоба
- Блокировка на долната ръкохватка
- Лост за регулиране на височината
- Капак на акумулаторната батерия
- Долна ръкохватка
- Блокировка на горната ръкохватка
- Горна ръкохватка
-
Спирачен лост
-
Акумулаторен блок (НЕ Е ВКЛЮЧЕНО)
- Бутон за освобождаване на акумулаторния блок
- Зарядно устройство (НЕ Е ВКЛЮЧЕНО)
- Индикатори на зарядното устройство
- Индикатор на заряда на акумулаторната батерия
- Бутон на индикатора на заряда на акумулаторната батерия
- Вратичка за изпразване
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА
- Отстранете всички опаковъчни материали.
- Отстранете останалите опаковъчни и временни поставки (ако има такива).
■ Проверете дали пакетът съдържа всички компоненти. - Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
- Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.
ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!
1х ливадна косачка
1x ключ
2x основа на кутията за трева
1x капак на кутията за трева
1x ръкохватка на кутията за трева
2х кабелни скоби
1x наръчник на потребителя
2x болт M6x40 мм
2x шайба
2x блокировка за горната ръкохватка
2x тръби за долна дръжка
В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.
4 СИМВОЛИ
В настоящия наръчник и/или върху машината са използвани следните символи:
 | Обозначава опасност от нараняване или повреда на инструмента. |  | Прочетете инструкциите внимателно. |
 | Не допускайте доближаване на странични лица. |  | Внимание!Летящи предмети! |
 | Дръжте ръцете и краката си далеч от остри предмети. |  | Изключете и извадете изолиращия ключ преди регулиране, почистване и оставяне на продукта без надзор за какъвто и да било период. |
 | Предупреждава за съществуваща опасност от електрически удар. |  | Никога не работете с машината в дъждовно време, когато е влажно или мокро. Влагата носи опасност от електрически удар. |
 | Изчакайте всички компоненти на машината да спрат напълно да се движат, преди да ги докоснете. Ножовете продължават да се въртят след изключване на машината, а въртящият се нож може да предизвика нараняване. |  | Използвайте предпазни средства за очите. |
 | Инструмент от клас III, в който защитата срещу удар от електрически ток разчита на подаване на свръх ниско напрежение, и в който напрежения по-високи от безопасните свръх ниски напрежения не се генерират. |  | В съответствие с основните изисквания на Европейски директиви. |
 | Носете защитни ръкавици. |  | Препоръчително е да се носят защитни обувки. |
 | Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия. |  | Не изгаряйте акумулаторната батерия или зарядното устройство. |
 | Околна температура 40 °С макс. (само за акумулаторната батерия). |  | Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения. |
 | Важна информация. |  | Електрически продукти не трябва да бъдат изхвърляни с домакинските отпадъци. |
Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на всички предупреждения и инструкции може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "механизиран инструмент" в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) механизиран уред.
5.1 Работна зона
- Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
- Не работете с мощни инструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Мощните инструменти създават искри, които могат да запалят праха или парите.
- Не допускайте присъствие на деца или странични лица, когато работите с механизирания инструмент. Разсейването може да ви накара да загубите контрол върху него.
- Щепселите на механизираните инструменти трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените механизирани инструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
- Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
- Не излагайте механизираните инструменти на дъжд и не ги оставяйте в мокра среда. Ако в механизирания инструмент влезе вода, тя ще увеличи риска от електрически удар.
- Не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на механизирания инструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
- Когато работите с механизирания инструмент навън, използвайте удължителен кабел, подходящ за използване навън. Използването на такъв кабел намалява риска от електрически удар.
- Ако използването на механизирани инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.
5.3 Лична безопасност
- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с механизиран инструмент. Не използвайте механизиран инструмент, когато сте уморен или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.
- Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
- Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на механизирани инструменти с пръст върху ключа за включване или включенето им в контакта при ключ в положение включено създава предпоставки за инциденти.
- Преди да включите механизирания инструмент, отстранете регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на механизирания инструмент, може да доведе до нараняване.
- Не се пренапрягайте. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над механизирания инструмент в неочаквани ситуации.
- Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от движещите се части. Широките дрехи, бижутата или дългата коса, могат да се захванат в движещите се части.
- Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.
5.4 Използване и грижи за механизирания инструмент
- Не насилвайте механизирания инструмент. Използвайте правилния механизиран инструмент за съответното приложение. Правилният механизиран инструмент ще свърши работата по-добре и по-безопасно, със скоростта, за която е конструиран.
- Не използвайте механизирания инструмент, ако ключът за включване и изключване не работи. Всеки механизиран инструмент, който не може да бъде контролиран чрез ключа за включване и изключване, е опасен и трябва да бъде ремонтиран.
- Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате механизираните инструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на механизирания инструмент.
- Съхранявайте механизираните инструменти, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с механизираните инструменти или настоящите инструкции да работят с инструмента. Механизираните инструменти са опасни в ръцете на необучени потребители.
- Поддържайте механизираните инструменти. Проверявайте ги за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на механизираните инструменти. Ако механизираният инструмент се повреди, ремонтирайте го преди да го използвате. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.
- Поддържайте режещите инструменти остри и в добро състояние. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
- Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.
- Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само идентични резервни части. Това ще гарантира поддържането на безопасността на механизирания инструмент.
6 ДОПЪЛНИТЕЛНИ ПРАВИЛА ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА КОСАЧКИ
- Тази машина не трябва да бъде използвана от деца. Децата трябва да бъдат наглеждани, за да се гарантира, че не играят с машината. Почистване и техническо обслужване не трябва да се извършват от деца.
- Тази машина не може да бъде използвана от хора с намалени физически, сетивни или умствени способности или липса на опит и знания, освен ако не са наблюдавани или инструктирани относно безопасната употреба на оборудването и разбират произтичащите от него рискове.
- Запознайте се с инструкциите и правилната употреба на машината.
- Избягвайте носене на свободно облекло или облекло с висящи шнурове или колани.
- Износените или повредени части трябва да бъдат заменяни.
- Бъдете особено внимателни, когато завивате с косачката и когато я дърпате към себе си.
■ Не стартирайте двигателя, ако торбата за трева не е инсталирана.
- Вземете под внимание това, че при машини с много режещи ножове движението на режещия диаметър може да доведе до въртене на другите ножове върху него.
- Когато регулирате машината се уверете, че пръстите Ви няма да бъдат захванати между движещите се режещи ножове и фиксираните части на машината.
- Оставете двигателя да се охлади, преди да приберете машината.
- Когато обслужвате режещия нож, обърнете внимание, че даже ако електрозахранването е изключено, ножовете още могат да се движат.
- Заменяйте износените или повредени части за безопасна работа. Използвайте само оригинални части и аксесоари.
- Машината трябва да бъде задействана само с изключващ ток не превишаващ 30 mA чрез дефектнотоково устройство (RCD).
- Не позволявайте на деца или на лица, незапознати с тези инструкции, да използват косачката. Възможно е местните нормативни актове да ограничават възрастта на оператора.
■ Не косете, когато наблизо има хора, и по-специално, деца или домашни животни.
- Операторът или потребителят носи отговорност за инциденти или опасности, заплашващи други хора или тяхната собственост.
- Не работете с косачката с боси крака или с отворени сандали. Винаги носете подходящи здрави обувки и дълги панталони.
- Проверете внимателно зоната, където ще използвате косачката, и отстранете всички камъни, пръчки, кабели и други чужди предмети.
- Преди използване винаги проверявайте визуално дали ножовете, болтовете им и блока за рязане не са износени или повредени.
- Заменяйте износените или повредени ножове и болтове в комплекти, за да запазите баланса.
- Използвайте инструмента само на дневна светлина или при добро изкуствено осветление.
POWDPG75561 BG
- Избягвайте да работите с косачката в мокра трева, когато е възможно.
■ Винаги вървете, в никакъв случай не тичайте. - В никакъв случай не работете с машината, ако протекторите или защитните екрани, например отклоняващите протектори и/или уловителите на трева, са дефектни или липсват.
■ Косенето върху насипи може да бъде опасно:
– Не косете по изключително стръмни наклони.
–Винаги стъпвайте сигурно при косене по наклони или мокра трева.
–Винаги косете напречно на склоновете – никога нагоре или надолу.
–Бъдете изключително внимателни, когато сменяте посоката при работа по наклон.
–Бъдете изключително внимателни, когато вървите назад или дърпате косачката към себе си.
–Никога не косете чрез издърпване на косачката към вас.
- Изчакайте ножовете да спрат напълно движението си, ако трябва да наклоните косачката при транспортиране, при прекосяване на повърхности без трева и при транспортиране на косачката от и към обработвания участък.
- Не накланяйте машината при включването й или това на двигателя, освен ако това не е необходимо за стартирането му във висока трева. В такива случаи не я накланяйте повече от задължителния минимум и то само в частта, която е далече от оператора. Винаги се уверявайте, че и двете ви ръце са в работна позиция, преди да оставите отново машината на земята.
■ Включвайте косачката съгласно инструкциите, като краката ви трябва да са далече от ножовете. - Не поставяйте ръцете или краката си близо до въртящите се части или под тях.
■ Винаги стойте далече от изходния отвор.
■ Не вдигайте и не носете косачката, докато двигателят работи.
■ Уверявайте се, че всички движещи се части са спрели напълно.
– винаги, когато оставяте косачката;
–преди да отстранявате блокировките или почиствате задръстванията в канала за изхвърляне;
–преди проверка, почистване или работа на косачката;
–когато бъде ударен чужд предмет - огледайте за повреда на косачката и изпълнете необходимите ремонти, преди да стартирате отново и работите с косачката. - Ако ливадната косачка започне да вибрира необичайно, необходима е незабавна проверка.
– проверете за задръствания;
–извършете необходимите ремонти на повредените части;
–уверете се, че всички гайки, болтове и винтове са затегнати. - Дръжте всички гайки, болтове и винтове здраво затегнати, за да бъдете сигурни, че косачката е в безопасно работно състояние.
- Проверявайте често уловителя на трева за износване или влошаване на състоянието му.
- Заменяйте износените или повредени части, за да повишите сигурността.
Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.
7.1 Бамерuu
■ Не се опитвайте да ги отваряте по никакъв повод.
- Не съхранявайте на места, където температурата може да превиши 40 °C.
- Зареждайте само при околни температури между 4 °C и 40 °C.
- Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.
- Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.
- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".
- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.
- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.
- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:
– Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.
– В случай на контакт с кожата или очите следвайте долните инструкции:
Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
√ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.
Не изгаряйте акумулаторната батерия.
■ Не се опитвайте да зареждате непрезареждащи се батерии.
- Ако кабелите са дефектни, заменете ги веднага.
- Не излагайте на въздействието на вода.
- Не отваряйте зарядното устройство.
- Не пробивайте зарядното устройство.
- Зарядното устройство е предназначено само за работа на закрито.
Свържете зарядното устройство (14) към контакта:
- Постоянно зелено: готовност за зареждане.
- Мигащо червено: зареждане.
- Постоянно зелено: заредено.
- Постоянно зелено и червено: повредена акумулаторна батерия или зарядно устройство.
Бележка: ако акумулаторната батерия не ляга добре в гнездото на зарядното устройство, извадете я и проверете в таблицата със спецификации, дали това е правилния модел за това зарядно устройство. Не зареждайте други акумулаторни батерии или акумулаторни батерии, които не отговарят на зарядното устройство.
- Проверявайте често включеното зарядното устройство и акумулаторната батерия.
- Извадете зарядното устройство от контакта и свалете акумулаторната батерия след приключване на работата.
- Оставете акумулаторната батерия да изстине напълно, преди да я използвате отново.
- Съхранявайте зарядното устройство и акумулаторната батерия в затворено помещение и извън обсега на деца.
БЕЛЕЖКА: Ако акумулаторната батерия се загрее при продължителна работа с инструмента, оставете я да изстине до стайна температура, преди да я включите за зареждане. Това ще удължи живота на акумулаторната батерия.
8.2 Поставяне на акумулаторната батерия (Фиг. А и В)
ПРЕДУПРЕЖДЕНИЕ Винаги отстранявайте акумулаторния блок (12) и ключа (2) от своя инструмент, когато сглобявате части, правите регулировки, почиствате, или когато не го използвате. Отстраняването на акумулаторния блок и ключа ще предотврати случайно стартиране, което би причинило сериозно нараняване на хора.
■ Вдигнете капака на акумулаторната батерия (7).
■ Поставете акумулаторния блок (12) в косачката.
- Подравнете повдигнатите ребра на акумулаторния блок с каналите в отвора за акумулаторната батерия на косачката.
- Натиснете надолу отделението за акумулаторната батерия, докато последната щракне на мястото си.
▪ Спуснете капака на акумулаторната батерия.
ПРЕДУПРЕЖДЕНИЕ Уверете се, че закопчалката в горната част на акумулаторния блок се фиксира на място и акумулаторният блок е прилегнал напълно и го застопорете в отвора за акумулаторната батерия преди започване на работа. Неспазването на сигурното прилягане на акумулаторния прок може да причини падане на акумулаторния блок и сериозно нараняване на хора.
8.3 За отстраняване на акумулаторния блок (Фиг. А и В)
■ Вдигнете капака на акумулаторната батерия (7).
- Натиснете и задръжте бутона на закопчалката (13) на акумулаторната батерия в горната част на акумулаторния блок.
- Отстранете акумулаторния блок от косачката
ПРЕДУПРЕЖДЕНИЕ За избягване на сериозно нараняване на хора винаги отстранявайте акумулаторния блок и ключа, когато пренасяте или транспортирате инструмента.
8.4 Индикатор на заряда на акумулаторната батерия (Фиг. А)
Акумулаторната батерия има индикатори на зареждането (16) и може да проверите състоянието й, като натиснете бутона (17). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.
Трите светодиода показват нивото на зареждане на акумулаторната батерия:
■ Светят трите светодиода: Акумулаторната батерия е напълно заредена
■ Светят два светодиода: Акумулаторната батерия е заредена на 60%
■ Свети един светодиод: Акумулаторната батерия е почти разредена
9 СГЛОБЯВАНЕ
9.1 Сглобяване на ръкохватка
9.1.1 Монтиране на долната ръкохватка (Фиг. А и С)
- Отстранете блокиращия бутон (5) и шайбата от двете страни, намиращи се над задните колела.
- Плъзнете долната ръкохватка (8) върху монтажните болтове намиращи се над задните колела.
■ Плъзнете шайбите върху болтовете.
■ Затегнете ръкохватката с блокиращите бутони (5).
9.1.2 Сглобяване на горната част на ръкохватката (Фиг. 6А и & D)
- Вкарайте един дълъг монтажен болт през отвора в едната страна на долната ръкохватка (8) с края сочещ навън.
- Поставете горната ръкохватка (10) върху края на болта, инсталирайте шайбата и блокировката на горната ръкохватка (9).
- От срещуположната страна подравнете отворите на горната (10) и долната (8) ръкохватка и монтирайте другия дълъг болт.
- Инсталирайте шайбата и блокировката на горната ръкохватка (9). Затегнете двете блокировки.
POWDPG75561 BG
ЗАБЕЛЕЖКА: Ако долната ръкохватка (8) се разхлаби или не ляга напълно в прореза, завъртете долната ръкохватка по часовниковата стрелка, за да застопорите ръкохватката.
9.1.3
Полагане на захранващия кабел (Фиг. А и Д)
- Положете захранващия кабел върху долната и горната кормилни ръкохватки като използвате доставените кабелни скоби (4).
Внимание: захранващият кабел (а) трябва винаги да бъде позициониран върху ръкохватката. Това осигурява свободно движение на кабела върху долната секция, когато ръкохватката се сгъва. Неправилно монтиране на кабела може да доведе до нетовата повреда и/или напрягане, водещи до неизправност на машинат. В този случай гаранцията се анулира.
9.1.4 За спускане на горната ръкохватка (Фиг. А и Д)
- Освободете бутоните на горната ръкохватка (9), докато ръкохватката (10) може да се върти свободно.
Сгънете горната ръкохватка напред, косачката сега е по-компактна за съхранение.
9.2 Сглобяване на кутията за трева (Фиг. А и Е)
Кутията за трева (3) се доставя като 3 отделни части и трябва да бъде сглобена.
- Поставете долната част (a) върху равна повърхност и поставете горната част (b) на място.
■ Уверете се, че всички свързващи части са фиксирани сигурно една към друга.
■ Поставете ръкохватката (с) към горната част по същия начин.
9.3 Инсталиране на устройството за улавяне на трева (Фиг. А и В)
- Отстранете ключа (2) и акумулаторния блок (12).
■ Вдигнете задната врата за изпразване (18). - Вдигнете устройството за улавяне на трева за неговата дръжка и го поставете под задната врата за изпзване, така че куките на устройството за улавяне на трева да легнат в прорезите на корпуса на косачката.
- Освободете задната врата за изпразване (18).
- Инсталирайте отново ключа и акумулаторния блок, когато сте готови да косите.
10 РАБОТА
10.1 Стартиране/спиране на косачката (Фиг. А и В)
■ Вдигнете капака на акумулаторната батерия (7).
- Инсталирайте акумулаторния блок (12).
■ Вкарайте ключа (2) в отвора за ключа.
▪ Спуснете капака на акумулаторната батерия (7).
- Натиснете и задръжте стартовия бутон (1). Издърпайте спирачния лост (11) към ръкохватката и отпуснете бутона, за да стартирате косачката.
■ За да спрете косачката, отпуснете спирачния лост (11).
10.2 Настройка на височината на ножа (Фиг. А и F)
При доставката колелата на косачката са поставени в ниска позиция на рязане. Преди да използвате косачката за първи път, повдигнете позицията на рязане до височината, която е най-подходяща за вашата ливада.
За регулиране на височината на ножа:
- За увеличаване на височината на ножа хванете лоста за регулиране на височината (6) и го преместете към задната страна на косачката.
- За намаляване на височината на ножа хванете лоста за регулиране на височината (6) и го преместете към предната страна на косачката.
- Инсталирайте отново ключа (2) и акумулаторния блок (12), когато сте готови да косите.
10.3 Предупредителна система за кутията за трева (Фиг. А и В)
Има предупредителен елемент (d) в уловителя на трева, който указва обема на тревата.
- Ако клапата (d) е отворена, това означава, че има още място за събиране на трева.
- Ако клапата (d) е затворена, това означава, че няма място за събиране на трева.
- Предупредителната система на уловителя на трева не функционира, когато настройката на височината е поставена на най-ниската позиция!
- Поддържайте всички предпазни средства, вентилационни отвори и корпуса на двигателя без замърсявания и прах, доколкото е възможно. Избършете оборудването с чиста кърпа или го продухайте със сгъстен въздух с ниско налягане.
- Препоръчваме ви всеки път да почиствате инструмента веднага, щом приключите работа с него.
- Почиствайте редовно оборудването с влажна кърпа и мек сапун. Не използвайте почистващи апарати или разтворители; те могат да повредят пластмасовите части на машината. Уверете се, че няма опасност в нея да попадне вода.
Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.
11.2 Поддръжка на ножа
■ Редовно отстранявайте тревата и мръсотията от ножа.
В началото на градинския сезон, внимателно разгледайте състоянието на ножа.
■ Ако ножът е доста изтъпен, наточете го или го сменете.
■ Ако ножът е повреден или износен, поставете нов.
Ако ножът се хлъзга, поставете отвертката в указания отвор, затегнете ножа с гаечния ключ
Внимание! Съблюдавайте следните предпазни мерки:
- Внимавайте да не се порежете. Използвайте ръкавици за работа в тежки условия или кърпа, за да хванете ножа.
■ При смяна използвайте само посочения нож. - Не сваляйте импелера в никакъв случай.
11.3 Смяна на ножа
От съображения за безопасност препоръчваме смяната на ножа да се извършва от оторизиран професионалист
Важно: Носете работни ръкавици!
12 ТЕХНИЧЕСКИ ДАННИ
| тип | POWDPG75561 |
| Напрежение | 20 В |
| Скорост на въртене | 2800 мин-1 |
| Широчина на рязане | 340 мм |
| Колектор | 30 л |
| Височина на рязане | 25-65 мм |
| Материал на корпуса | Пластмаса |
| Брой позиции за височина | 5 |
| Диаметър на предното колело | 140 мм |
| Диаметър на задното колело | 170 мм |
| Горна носеща ръкохватка | Да |
| Сгъваема ръкохватка | Да |
| Събиране | Да |
13 ШУМ
Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)
| Ниво на звуковото налягане LpA | 80дБ(А) |
| Ниво на звуковата мощност LwA | 91дБ(А) |
ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(А).
aw (Вибрации)
1,9m/s²
K = 1,5 ~m / s^2
14 ГАРАНЦИЯ
- Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
- Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
- Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
- Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
- Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
- Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
- Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
- В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
- Устройствата или детайлите, които са заменени съобразно гаранционните условия, спедователно остават собственост на Varo NV.
- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
- Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.
- Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа.
15 ОКОЛНА СРЕДА
Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда.
Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.
