POWDPG75561 - Mașină de tuns iarba PowerPlus - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului POWDPG75561 PowerPlus în format PDF.
| Tip produs | Mașină de tuns iarba fără fir |
| Marcă | PowerPlus |
| Model | POWDPG75561 |
| Alimentare | 20 V (baterie Li-ion, neinclusă) |
| Viteză de rotație | 2800 min⁻¹ |
| Lățime de tăiere | 340 mm |
| Capacitatea sacului de colectare | 30 L |
| Înălțime de tăiere | 25-65 mm (5 poziții) |
| Diametru roți față | 140 mm |
| Diametru roți spate | 170 mm |
| Material carcasă | Plastic |
| Garanție | 36 luni |
| Nivel de presiune acustică (LpA) | 80 dB(A) |
| Nivel de putere acustică (LwA) | 91 dB(A) |
| Vibrații (aw) | 1.9 m/s² |
| Mâner de transport superior | Da |
| Mâner pliabil | Da |
| Colectare cu sac | Da |
Întrebări frecvente - POWDPG75561 PowerPlus
Întrebările utilizatorilor despre POWDPG75561 PowerPlus
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de tuns iarba în format PDF gratuit! Găsiți manualul dvs. POWDPG75561 - PowerPlus și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. POWDPG75561 mărcii PowerPlus.
MANUAL DE UTILIZARE POWDPG75561 PowerPlus
5.2 Siguranța electrică....5
5.3 Siguranța personală....5
5.4 Folosirea și întreținerea aparatului electric....6
5.5 Service....6
6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU MAŞINILE DE TUNS IARBA 6
7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ....8
7.1 Acumulatorii....8
7.2 Încărcătoare 8
8 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI....9
8.1 Indicații privind încărcătorul (15) (Fig. A)....9
8.2 Introducerea accumulatorului (Fig. A & B)....9
8.3 Pentru scoaterea setului de acumulatori (Fig. A & B)....10
8.4 Indicator al încărcării accumulatorului (Fig. A)....10
9 MONTAJUL....10
9.1 Montajul mânerului 10
9.1.1 Montajul mânerului inferior (Fig. A & C)....10
9.1.2 Montarea părtii de sus a mânerului (Fig. A & D)....10
9.1.3 Orientarea cablului de alimentare electrică (Fig. A & D)....10
9.1.4 Pentru a ridica mânerul superior (Fig. A & D)....11
9.2 Montarea recipientului de colectare a ierbii (Fig. A & E)....11
9.3 Instalarea colectorului de iarbă (Fig. A & B)....11
10 MOD DE UTILIZARE....11
10.1 Pornirea/oprirea maşinii de tuns (Fig. A & B)....11
10.2 Reglarea înălțimii lamei (Fig. A & F)....11
10.3 Sistem de avertizare pentru compartimentul de colectare a ierbii ....11
11 CURĂȚAREA ȘI ÎNTRETINEREA....11
11.1 Curățarea....12
11.2 Întreținerea lamei 12
11.3 Înlocuirea lamei....12
12 DATE TEHNICE 12
13 ZGOMOT 13
14 GARANTIE 13
15 MEDIU 14

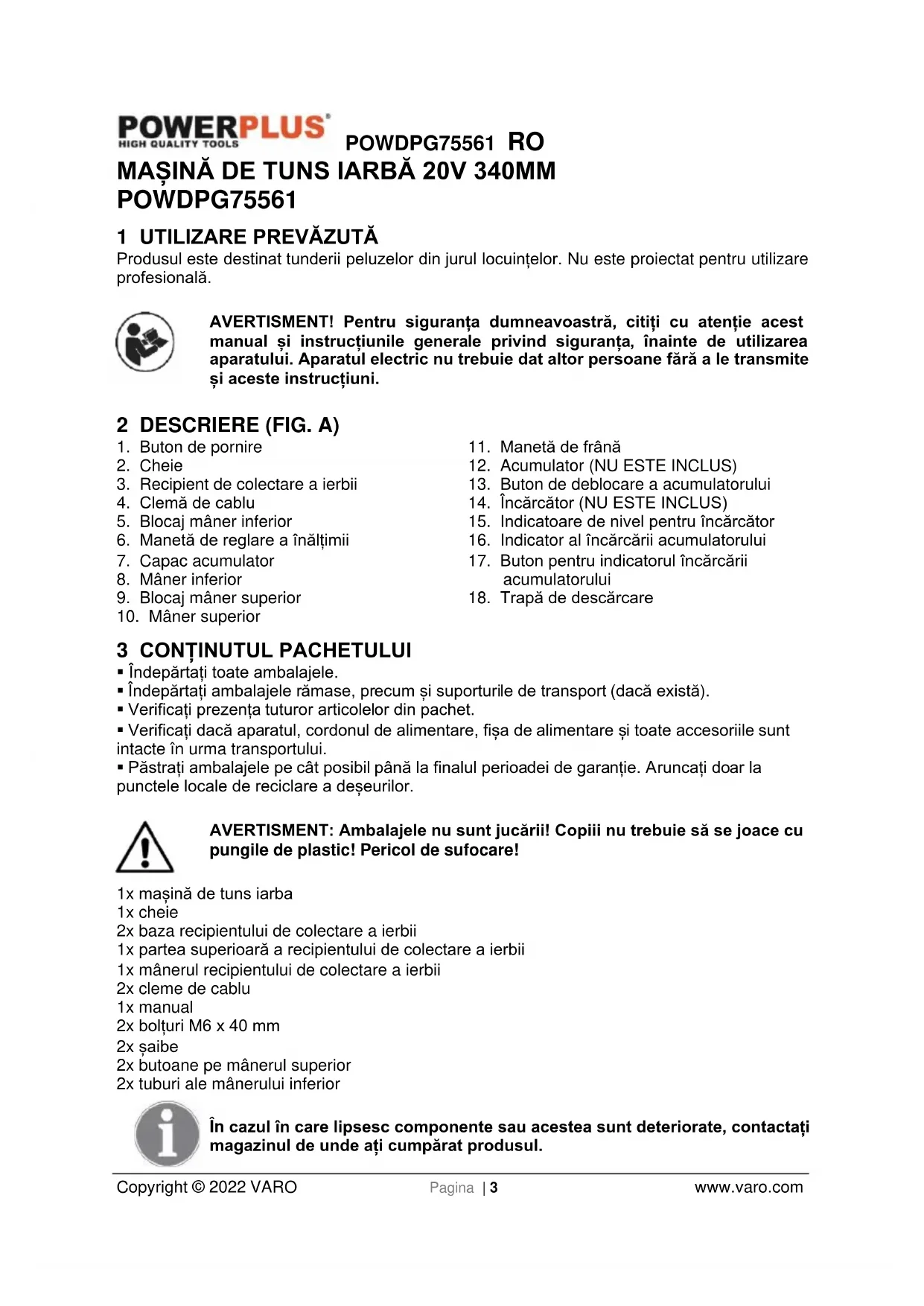

MAŞINĂ DE TUNS IARBĂ 20V 340MM POWDPG75561
1 UTILIZARE PREVĂZUTĂ
Produsul este destinat tunderii peluzelor din jurul locuințelor. Nu este proiectat pentru utilizare profesională.
AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.
2 DESCRIERE (FIG. A)
- Buton de pornire
- Cheie
- Recipient de colectare a ierbii
- Clemă de cablu
- Blocaj mâner inferior
- Manetă de reglare a înălțimii
- Capac accumulator
- Mâner inferior
- Blocaj mâner superior
- Mâner superior
- Manetă de frână
- Acumulator (NU ESTE INCLUS)
- Buton de deblocare a accumulatorului
- Încărcător (NU ESTE INCLUS)
- Indicatoare de nivel pentru încărcător
- Indicator al încărcării accumulatorului
- Buton pentru indicatorul încărcării acumulatorului
- Trapă de descărcare
3 CONTINUTUL PACHETULUI
- Îndepărtați toate ambalajele.
- Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
■ Verificati prezența tuturor articolelor din pachet. - Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.
AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!
1x maşină de tuns iarba
1x cheie
2x baza recipientului de colectare a ierbii
1x partea superioară a recipientului de colectare a ierbii
1x mânerul recipientului de colectare a ierbii
2x clemé de cablu
1x manual
2x bolțuri M6 x 40 mm
2x șaibe
2x butoane pe mânerul superior
2x tuburi ale mânerului inferior
În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.
4 SIMBOLURI
În acest manual și/sau pe mașină se folosesc următoarele simboluri:
 | Semnifică risc de rănire sau de deteriorare a aparatului. |  | Citiți cu atenție instrucțiunile. |
 | Nu permiteți apropierea altor persoane. |  | Avertisment! Obiecte proiectate! |
 | Feriți mâinile și picioarele de piesele ascuțite. |  | Decuplați și scoateți cheia de contact înainte de reglarea, curățarea și lăsarea produsului nesupravegheat pe orice perioadă de timp. |
 | Indică pericol de electrocutare. |  | Nu exploatați niciodată mașina în ploaie sau condiții de umezeală sau medii umede. Umezeala prezintă riscuri de electrocutare. |
 | Așteptați oprirea completă a tuturor componentelor mașinii înainte de a le atinge. Lamele continuă să se rotească după oprirea mașinii; lamele în mișcare de rotație pot provoca accidente. |  | Purtați întotdeauna ochelari de protecție. |
 | Unealtă din clasa III la care protecția împotriva șocului electric se bazează pe alimentare cu tensiune de siguranță foarte joasă, și în care nu se generează tensiuni mai mari decât cele foarte joase de siguranță. |  | În conformitate cu cerințele esențiale ale Directivelor europene. |
 | Purtați întotdeauna mănuși de protecție. |  | Purtați încăltăminte de protecție. |
 | Feriți de apă încărcătorul și acumulatorul. |  | Nu dați foc acumulatorului sau încărcătorului. |
 | Temperatură ambiantă maximă 40 °C (numai pentru acumulator). |  | Utilizați acumulatorul și încărcătorul numai în incinte închise. |
Informații importante.
Echipamentele electrice nu trebuie eliminate împreună cu deșeurile menajere.
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE
Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” folosit în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).
5.1 Zona de lucru
- Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.
- Nu utilizati aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
- Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.
5.2 Siguranța electrică
- Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.
- Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
- Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
- Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.
- Nu deteriorați cablul. Nu folositi niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în miscare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare.
- Când aparatul funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare.
- Dacă trebuie folosit aparatul în medii umede, folosiți o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.
5.3 Siguranța personală
- Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
- Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive folosite indiferent de condiții reduc rănirile.
- Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
- Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
- Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
- Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.
- Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.
5.4 Folosirea si întretinerea aparatului electric
- Nu suprasolicitati aparatul electric. Folositi aparatul electric conform destinatiei sale.
Folosirea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
- Nu folosiți aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
- Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
- Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.
- Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l folosi. Multe accidente sunt cauzate de aparate prost întretinute.
- Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, se blochează mai greu și sunt mai usor de controlat.
- Folosiți aparatul, accesoriiile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Folosirea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situatii periculoase.
5.5 Service
- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranta în funcționare a aparatului.
6 INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU MAŞINILE DE TUNS IARBA
- Acest dispozitiv nu trebuie utilizat de către copii. Copiii trebuie supravegheati, pentru a evita joaca cu aparatul. Se interzice curătarea si întretinerea efectuate de către copii.
- Acest aparat poate fi utilizat de persoane cu capabilități reduce fizice, senzoriale sau mentale sau lipsite de experiență și cunoștințe numai în cazul în care sunt supravegheate sau au primit instrucțiuni privind utilizarea în siguranță a echipamentului și dacă înțeleg riscurile aferente.
- Familiarizati-vă cu comenzile si cu utilizarea corespunzătoare a echipamentului.
- Evitati purtarea hainelor largi sau a hainelor cu curele sau snururi care atârnă.
■ Piesele deteriorate trebuie înlocuite.
- Fiți în special atent(ă) la întoarcerea masinii si atunci când o trageti spre dvs.
- Nu porniti motorul dacă nu ati montat recipientul pentru iarbă.
- Aveți în vedere că, la mașinile cu mai multe lame de tăiere, mișcarea diametrului de tăiere poate conduce la rotirile celorlalte lame de pe el.
- La reglarea maşinii, asigurați-vă că nu sunt prinse degete între cuțitele mobile de tăiere și părțile fixe ale maşinii.
- Lăsați motorul să se răcească înainte de depozitare.
- La efectuarea operațiunilor de întreținere la lama de tăiere, rețineți că și în cazul opririi alimentării cu energie electrică lamele mai pot fi în mișcare,
- Pentru siguranță, înlocuiti piesele uzate sau deteriorate. Utilizați numai accesorii și piese de schimb originale.
- Mașina trebuie utilizată cu un disjunctor bipolar (RCD) cu alimentare protejată cu curent de declanșare de maxim 30 mA.
- Nu permiteți utilizarea mașinii de tuns iarba de către copii sau persoane nefamiliarizate cu aceste instrucțiuni. Reglementările locale pot impune limite de vârstă pentru operator.
- Nu tundeți iarba în apropierea altor persoane, în special a copiilor, sau în apropierea animalelor.
- Operatorul sau utilizatorul răspunde în caz de accident sau de pericol pentru alte persoane sau pentru bunuri.
- Nu utilizați mașina de tuns iarba desculț sau încălțat cu sandale deschise; purtați întotdeauna încăltăminte solidă și pantaloni lungi.
- Verificați cu atenție zona în care urmează să fie utilizată mașina de tuns iarba și îndepărtați toate pietrele, bucățile de lemn, sărmele, oasele și alte corpuri străine.
- Înainte de utilizare, efectuați un control vizual pentru a verifica dacă lamele, bolțurile lamelor și dispozitivul de tăiere nu sunt uzate sau deteriorate.
- Pentru mentinerea echilibrului, înlocuiti lamele și bolțurile uzate sau deteriorate.
- Tundeti iarba numai ziua sau cu iluminare artificială corespunzătoare.
- Evitați pe cât posibil utilizarea mașinii de tuns iarba în iarbă udă.
- Mergeti normal, nu alergati.
- Nu utilizați aparatul cu apărători defecte sau fără dispositive de siguranță cum ar fi deflectoarele și / sau colectoarele de iarbă instalate corespunzător.
- Tunderea ierbii pe taluzuri poate fi periculoasă:
- Nu tundeti iarba pe pante prea înclinate.
-La lucrul pe pante sau în iarbă udă, păstrați un sprijin ferm pe picioare.
–Tundeți iarba întotdeauna de-a latul pantei, nu în sus și în jos.
-Atenție sporită la schimbarea direcției pe pante.
-Atenție sporită la mersul înapoi sau tragerea mașinii de tuns iarba către dumneavoastră.
–Nu tundeți iarba trăgând mașina de tuns iarba către dumneavoastră.
- Opriți lamele atunci când mașina de tuns iarba trebuie înclinată în vederea transportului, la traversarea altor suprafete decât iarba și la transportul mașinii de tuns în și din zona în care se tunde iarba.
- Nu înclinați mașina la pornirea sau contactul motorului, cu excepția cazurilor în care este necesară înclinarea mașinii pentru pornirea în iarbă înaltă. În acest caz, nu înclinați decât strictul necesar și doar partea opusă operatorului. Verificați dacă ambele mâini sunt în poziția de utilizare, înainte de a readuce mașina pe sol.
- Porniți mașina de tuns iarba în conformitate cu instrucțiunile și ținând picioarele la distanță mare de lame.
- Feriți mâinile și picioarele de componentele în mișcare de rotație.
■ Feriți-vă de gura de evacuare.
- Nu ridicati și nu transportați mașina de tuns iarba cu motorul în mers.
- Asigurati-vă că toate piesele mobile s-au oprit complet.
-ori de câte ori lăsați mașina electrică de tuns iarba nesupravegheată;
-înainte de a elimina blocajele sau a curăța blocajele de pe canalul de evacuare;
-înainte de verificare, curățare sau intervenții la mașina electrică de tuns iarba;
–dacă se lovește un corp străin. Verificați să nu existe deteriorări ale mașinii de tuns iarba și efectuați reparațiile necesare înainte de a reporni și a utiliza mașina.
- Dacă masina de tuns iarba începe să vibreze anormal, este necesară verificarea imediată.
- verificati să nu existe obstructii;
—efectuati reparatiile necesare ale pieselor deteriorate;
-verificati strângerea corespunzătoare a tuturor piulitelor, bolturilor si suruburilor.
- Pentru a asigura o stare de funcționare sigură, toate piulițele, bolțurile și șuruburile trebuie să fie în permanentă strânse.
- Verificati frecvent dacă colectorul de iarbă nu este uzat sau deteriorat.
- Pentru sigurantă, înlocuiti piesele uzate sau deteriorate.
7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE
Folosiți doar acumulatori și încărcătoare aplicabile pentru această unealtă.
7.1 Acumulatorii
- Nu încercati deschiderea sub niciun motiv.
- Nu depozitati în locuri unde temperatura poate depăsi 40 °C.
- Încărcati numai la temperaturi ambiante între 4 °C si 40 °C.
- Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
- Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
- La eliminarea accumulatorilor, respectati instructiunile din capitolul „Protectia mediului”.
- Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
- Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncati accumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
- În condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafata bateriei, procedati după cum urmează:
–Stergeti cu atentie lichidul cu o cârpă. Evitati contactul cu pielea.
-În caz de contact cu pielea sau cu ochii, urmati instructiunile de mai jos:
√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau otetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentati-vă la medic.
Nu dati foc accumulatorului.
7.2 încărcătoare
- Nu încercati încărcarea bateriilor nere încărcabile.
- Înlocuiti imediat cablurile defecte.
■ Feriti încărcătorul de apă. - Nu deschideti încărcătorul.
- Nu testati încărcătorul.
- Încărcătorul este destinat numai utilizării în interior.
8 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI
8.1 Indicații privind încărcătorul (15) (Fig. A)
Conectați încărcătorul (14) la priza de curent:
- Verde aprins continuu: gata de încărcare.
- Roșu intermitent: în curs de încărcare.
- Verde aprins continuu: încărcat.
- Verde și roșu aprinse continuu: accumulatori deteriorați sau încărcător deteriorat.
Notă: dacă accumulatorul nu se potrivește bine, deconectați-l și verificați dacă setul de accumulatori este modelul corect pentru acest încărcător, conform celor indicate în diagrama din specificație. Nu încărcați alt set de accumulatori sau un set care nu se potrivește bine în încărcător.
- Verificati frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.
- Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori când ați terminat.
- Lăsați setul de accumulatori să se răcească total înainte de utilizare.
- Tineți încărcătorul și setul de accumulatori în interior, dar nu la îndemâna copiilor.
NOTĂ: Dacă accumulatorul este cald după utilizare continuă în unealtă, lăsați- I să se răcească la temperatura camerei înainte de încărcare. Astfel veți prelungi autonomia a accumulatorilor.
8.2 Introducerea acumulatorului (Fig. A & B)
AVERTIZARE: Scoateți întotdeauna setul de accumulatori (12) și cheia (2) din unealtă când asamblăți piese, efectuați reglaje, la curățare sau când nu o folosiți. Scoaterea setului de accumulatori și a cheii previne pornirea accidentală, care ar putea cauza vătămare corporală gravă.
■ Ridicati capacul accumulatorului (7).
- Introduceti setul de accumulatori (12) în mașina de tuns.
- Aliniati nervurile proeminente de pe setul de accumulatori cu canalele din compartimentul pentru acumulatori al maşinii de tuns.
- Apăsați accumulatorul în compartimentul accumulatorului până ce acesta face clic pe poziție.
- Coborâți capacul accumulatorului.
AVERTIZARE: Înainte de începerea lucrului, asigurați-vă că închizătoarea din partea de sus a setului de acumulatori este fixată, iar setul de acumulatori este așezat și securizat în compartimentul dedicat din mașina de tuns. Dacă setul de acumulatori nu este bine așezat, acesta ar putea cădea, producând vătămare corporală gravă.
8.3 Pentru scoaterea setului de acumulatori (Fig. A & B)
■ Ridicati capacul bateriei.
- Apăsați și țineți apăsat butonul de blocare a accumulatorului din partea de sus a setului de acumulatori.
■ Scoateti setul de accumulatori din masina de tuns
AVERTIZARE: Pentru a evita vătămarea corporală gravă, scoateți întotdeauna setul de acumulatori și cheia când transportați unealta.
8.4 Indicator al încărcării accumulatorului (Fig. A)
Pe setul de accumulatori există indicatoare de încărcare a accumulatorului (16), puteți verifica starea de încărcare a accumulatorului apăsând butonul (17). Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru funcționare corespunzătoare.
Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:
■ 3 LED-uri aprinse: Acumulator complet încărcat.
■ 2 LED-uri aprinse: Acumulator încărcat 60%.
■ 1 LED aprins: Acumulator aproape descărcat.
9 MONTAJUL
9.1 Montajul mânerului
9.1.1 Montajul mânerului inferior (Fig. A & C)
- Îndepărtați butonul de blocare (5) și șaiba de pe ambele părți, cele amplasate deasupra rotilor posterioare.
- Deplasați prin glisare mânerul inferior (8) peste buloanele de montare aflate deasupra rotilor din spate.
■ Deplasati prin glisare saibele peste buloane.
Strângeti mânerul cu rozetele de blocare (5).
9.1.2 Montarea părtii de sus a mânerului (Fig. A & D)
- Introduceți un bolt de montare lung prin deschizătura unei părți de pe mânerul inferior (8), cu capătul îndreptat spre exterior.
- Aşezati mânerul superior (10) peste capătul bolțului, montați șaiba și butonul mânerului superior (9).
- În partea opusă, aliniați orificiile mânerului superior (10) și inferior (8) și montați celălalt bolt lung.
- Montati saiba si butonul mânerului superior (9). Strângeti ambele butoane.
NOTĂ: Dacă mânerul inferior (8) nu este fixat sau nu se așază complet în fantă, rotiți blocajele mânerului inferior în sens orar pentru a fixa mânerul.
9.1.3 Orientarea cablului de alimentare electrică (Fig. A & D)
- Orientați cablul de alimentare electrică în partea de sus a ghidoanelor inferioare și superioare, utilizând clemele de cablu furnizate (4).
Atenție: cablul electric (a) trebuie întotdeauna poziționat în partea de sus a ghidonului. Acest lucru permite mișcarea liberă a cablului în partea de sus a secțiunii inferioare, când mânerul este pliat. Montarea incorectă a cablului
poate avea ca urmare deteriorarea și/sau comprimarea cablului, ducând la defectarea mașinii. În acest caz, garanția este anulată.
9.1.4 Pentru a ridica mânerul superior (Fig. A & D)
- Desfaceți rozetele mânerului superior (9) până ce mânerul (10) se poate roti ușor.
- Pliați mânerul superior în față, astfel mașina de tuns este mai compactă, permitând depozitarea ușoară.
9.2 Montarea recipientului de colectare a ierbii (Fig. A & E)
- Recipientul de colectare a ierbii (3) este livrat în 3 părți separate care trebuie asamblate.
Aşezati partea de la bază (a) pe o suprafață plană și montați partea de sus (b) în poziția corespunzătoare.
Asigurati-vă că toate părțile asamblate se potrivesc temeinic în locașurile lor, lucru semnalat printr-un sunet specific de fixare. - Instalati mânerul (c) în partea de sus, în mod similar.
9.3 Instalarea colectorului de iarbă (Fig. A & B)
- Scoateți cheia (2) și setul de acumulatori (12).
- Ridicati uşa de evacuare din spate (18).
- Ridicați colectorul de iarbă de mâner și așezați-l sub ușa de evacuare de la spate, astfel încât cârligele de pe colectorul de iarbă să fie așezate în fantele din carcasa mașinii de tuns.
- Eliberati uşa de evacuare din spate (18).
- Puneti la loc cheia și setul de accumulatori când sunteti gata să cositi.
10 MOD DE UTILIZARE
10.1 Pornirea/oprirea maşinii de tuns (Fig. A & B)
- Ridicati capacul accumulatorului (7).
- Instalati setul de accumulatori (12).
■ Introduceti cheia (2) în butuc. - Coborâți capacul accumulatorului (7).
- Apăsați și îneți apăsat butonul de pornire (1). Trageți maneta de frână (11) către mâner și eliberați butonul pentru a demara mașina de tuns iarba.
- Pentru a opri mașina de tuns iarba, eliberați manetă de frână (11).
10.2 Reglarea înălțimii lamei (Fig. A & F)
La livrare, roțile mașinii de tuns sunt reglate la o poziție joasă de tăiere. Înainte de prima utilizare a mașinii de tuns, ridicati poziția de tăiere la înălțimea cea mai adecvată pentru gazonul dvs. Pentru a regla înălțimea lamei:
- Scoateți cheia și setul de accumulatori.
- Pentru a înălța lama, prindeți maneta de reglare a înălțimii (6) și deplasați-o către partea din spate a mașinii de tuns iarba.
- Pentru a coborî lama, prindeți maneta de reglare a înălțimii (6) și deplasați-o către partea din față a mașinii de tuns iarba.
- Puneti la loc cheia (2) și setul de accumulatori când sunteți gata să cosiți.
10.3 Sistem de avertizare pentru compartimentul de colectare a ierbii
Există o piesă de avertizare (d) în colectorul de iarbă care indică volumul de iarbă.
- Dacă este deschisă clapeta (d), înseamnă că mai există spațiu disponibil pentru strângerea ierbii.
- Dacă este închisă clapeta (d), înseamnă că nu mai există spațiu disponibil pentru strângerea ierbii.
- Sistemul de avertizare al recipientului de colectare a ierbii nu funcționează atunci când reglajul de ajustare a înăltimii este în poziția cea mai de jos!
11 CURĂȚAREA ȘI ÎNTRETINEREA
11.1 Curățarea
- Păstrați pe cât posibil în permanență curate și fără praf toate dispozitivele de siguranță, orificiile de ventilație și carcasa motorului. Ștergeți echipamentul cu o cârpă curată sau suflați cu aer comprimat la presiune redusă.
- Se recomandă curățarea echipamentului imediat după fiecare utilizare.
- Curățați periodic echipamentul cu o cârpă umedă și săpun moale. Nu utilizați produse de curățat sau solventi; aceștia pot ataca piesele din plastic ale echipamentului. Evitați pătrunderea apei în interiorul aparatului.
Nu utilizati solventi cum ar fi petrol, alcool, apă amoniacală, etc. Acești solventi pot deteriora componentele din plastic.
11.2 Întreținerea lamei
- Îndepărtați cu regularitate iarba și murdăria de pe lamă.
- La începutul sezonului de grădinărit, examinați cu grijă starea lamei.
- Dacă lama este foarte tocită, ascuțiti-o sau înlocuiti-o.
- Dacă lama este deteriorată sau uzată, montați o lamă nouă.
Dacă lama alunecă, puneti şurubelnița în orificiul locației, strângeti lama cu cheia.
Avertisment! Respectați următoarele măsuri de siguranță:
- Aveți grijă să nu vă tăiați. Utilizați mănuși pentru condiții grele de lucru sau o cârpă pentru a apuca lama.
- Utilizați pentru înlocuire numai lame specificate.
- Nu scoateți, sub niciun motiv, rotorul.
11.3 Înlocuirea lamei
Din motive de siguranță, se recomandă înlocuirea lamei de către un profesionist autorizat.
Important: Purtati mănuși de protectie!
12 DATE TEHNICE
| Tip | POWDPG75561 |
| Tensiune | 20 V |
| Turatie | 2800 min-1 |
| Lățime de tăiere | 340 mm |
| Compartimentul de colectare | 30 l |
| Înălțime de tăiere | 25-65 mm |
| Materialul carcasei | Plastic |
| Număr poziții de înălțime | 5 |
| Diametru roată frontală | 140 mm |
| Diametru roată posterioară | 170 mm |
| Mâner superior de purtare | Da |
| Mâner pliabil | Da |
| Colectare | Da |
13 ZGOMOT
Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
Nivel de presiune acustică LpA
80dB(A)
Nivel de putere acustică LwA
91dB(A)
ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.
aw (Nivel vibrații)
1,9m/s²
K = 1,5 ~m / s^2
14 GARANTIE
- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
- Această garanție acoperă toate defectiunile de materiale sau de producție, cu exceptia bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmentii, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.
- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92 90.
- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat. - Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
- Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.
- Pentru a se asigura funcționarea optimă, aparatul trebuie încărcat minim 1 dată pe lună.
15 MEDIU
În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitati-l într-un mod sigur pentru mediu.
Deşeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.
