| Produkttype | Trådløs plæneklipper |
| Mærke | PowerPlus |
| Model | POWDPG75561 |
| Strømforsyning | 20 V (Li-ion batteri, ikke inkluderet) |
| Rotationshastighed | 2800 min⁻¹ |
| Klippebredde | 340 mm |
| Kapacitet for opsamlingspose | 30 L |
| Klippehøjde | 25-65 mm (5 positioner) |
| Diameter for forhjul | 140 mm |
| Diameter for baghjul | 170 mm |
| Materiale for hus | Plastik |
| Garanti | 36 måneder |
| Lydtryksniveau (LpA) | 80 dB(A) |
| Lydeffektniveau (LwA) | 91 dB(A) |
| Vibrationer (aw) | 1.9 m/s² |
| Øvre transportgreb | Ja |
| Foldbart håndtag | Ja |
| Opsamling med pose | Ja |
Ofte stillede spørgsmål - POWDPG75561 PowerPlus
Brugerspørgsmål om POWDPG75561 PowerPlus
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Plæneklipper i PDF-format gratis! Find din vejledning POWDPG75561 - PowerPlus og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. POWDPG75561 af mærket PowerPlus.
BRUGSANVISNING POWDPG75561 PowerPlus
- Ikke velt gressklipperen på siden när starter den eller slår på motoren, bortsett fra hvis gressklipperen må tippes for å startes i langt gress. I dette tilfellet må du ikke tippe den mer enn nødvendig, og du må løfte opp den delen som vender bort fra operatøren. Sørg alltid for at begge hender styrer maskinen før du setter den ned på bakken igien.
- Før du siekker, rengiør eller arbeider på klipperen.
Batterier må ikke brennes.
7.2 Ladere
- Lyser grønt: klar til lading.
- Blinker rødt: lading.
- Lyser grønt: ladet.
- Lyser grønt: batteri eller lader er skadet.
Merk: hvis batteriet ikke passer ordentlig, kobler du det fra og bekrefter at batteripakken er korrekt modell for denne laderen, som vist på spesifikasjonsoversikten. Lad ikke andre batteripakker eller en batteripakke som ikke passer ordentlig i laderen.
Disse 3 LED-lysene viser status på batteriets kapasitet:
■ 3 LED-lys er tent: Batteriet er fulladet.
■ 2 LED-lys er tent: Batteriet er 60 % ladet.
■ 1 LED-lys er tent: Batteriet er nesten utladet.
9 MONTERING
Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.
Advarsel! Ta følgende forholdsregler:
- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
1 TILSIGTET BRUG....3
2 BESKRIVELSE (FIG. A) 3
3 MEDF∅LGENDE INDHOLD 3
4 SYMBOLER....4
5 GENERELLE SIKKERHEDSFORSKRIFTER .... 5
5.1 Arbejdsområde....5
5.2 Elektrisk sikkerhed .... 5
5.3 Personlig sikkerhed....5
5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 6
5.5 Service....6
6 YDERLIGERE SIKKERHEDSFORSKRIFTER TIL PLÆNEKLIPPERE......6
7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE 8
7.1 Batterier 8
7.2 Opladere 8
8 OPLADNING OG ISÄETNING ELLER FJERNELSE AF BATTERI . 8
8.1 Visninger på opladeren (15) (Fig. A) 8
8.2 Isættelse af batteri (Fig. A og B)....9
8.3 Sådan fjernes batteripakken (Fig. A og B)....9
8.4 Batterikapacitetsindikator (Fig. A)....9
9 MONTERING....10
9.1 Montering af håndtaget.... 10
9.1.1 Montering af det nederste håndtag (Fig. A og C)....10
9.1.2 Montering af den øverste håndtaget (Fig. A og D)....10
9.1.3 Føring af strømkablet (Fig. A og D)....10
9.1.4 Sådan sænkes det øverste håndtag (Fig. A og D)....10
9.2 Samling af græsopsamleren (Fig. A og E)....10
9.3 Installation af græsopsamleren (Fig. A og B)....10
10 BETJENING 11
10.1 Sådan startes/stoppes græsslåmaskinen (Fig. A og B) 11
POWERPLUS HIGH QUALITY TOOLS
POWDPG75561 DA
10.2 Sådan indstilles klingehøjde (Fig. A og F)....11
10.3 Advarselssystem til græsopsamler (Fig. A og E)....11
11 RENG∅RING OG VEDLIGEHOLDELSE....11
11.1 Rengøring....11
11.2 Vedligeholdelse af kniv....11
11.3 Udskiftning af kniven....12
12 TEKNISK DATA....12
13 ST∅J....12
14 GARANTI....13
15 MILJ∅ 13

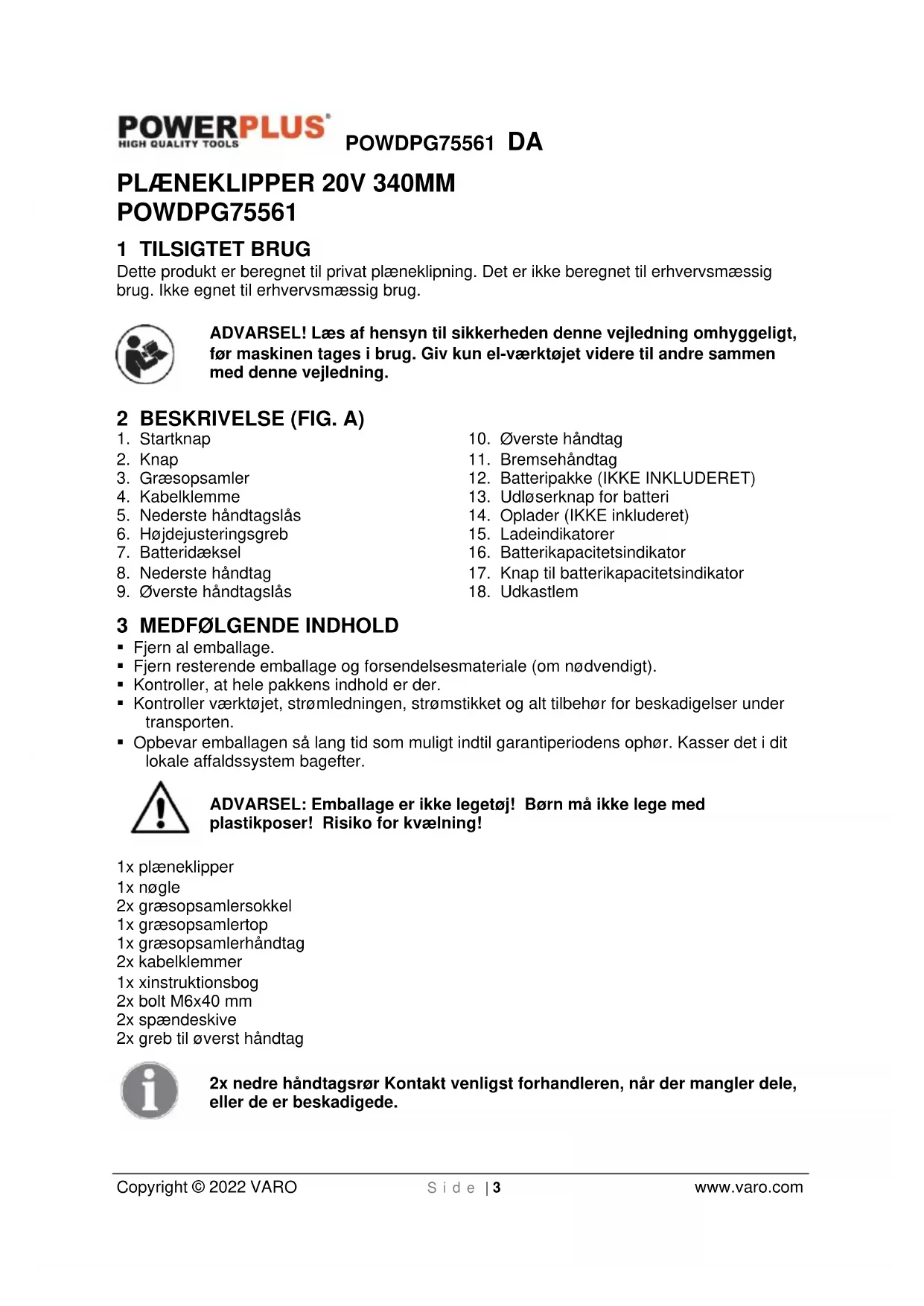

PLÆNEKLIPPER 20V 340MM POWDPG75561
1 TILSIGTET BRUG
Dette produkt er beregnet til privat plæneklipning. Det er ikke beregnet til erhvervsmæssig brug. Ikke egnet til erhvervsmæssig brug.
ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.
2 BESKRIVELSE (FIG. A)
- Startknap
- ∅verste håndtag
- Knap
- Bremsehåndtag
- Græsopsamler
- Batteripakke (IKKE INKLUDERET)
- Kabelklemme
- Udløserknap for batteri
- Nederste håndtagslås
- Oplader (IKKE inkluderet)
- Højdejusteringsgreb
- Ladeindikatorer
- Batteridæksel
- Batterikapacitetsindikator
- Nederste håndtag
- Knap til batterikapacitetsindikator
- ∅verste håndtagslås
- Udkastlem
3 MEDF∅LGENDE INDHOLD
■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.
ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!
1x plæneklipper
1x nøgle
2x græsopsamlersokkel
1x græsopsamlertop
1x græsopsamlerhåndtag
2x kabelklemmer
1x xinstruktionsbog
2x bolt M6x40 mm
2x spændeskive
2x greb til øverst håndtag
2x nedre håndtagsrør Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.
4 SYMBOLER
I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:
 | Symboliserer risiko for personskader eller skader på værktøjet. |  | Læs vejledningen før brug. |
 | Hold folk på afstand. |  | Advarsel!Flyvende genstande! |
 | Hold hænder og fødder væk fra skarpe dele. |  | Sluk og fjern separatornøgle inden justering, rengøring, og inden produktet efterlades uden opsyn i en given periode. |
 | Indikerer farer for elektrisk stød. |  | Anvend aldrig værktøjet i regnvejr eller i fugtige eller våde omgivelser.Fugt giver fare for elektrisk stød. |
 | Vent med at røre ved maskindele, til de er stoppet helt. Kniven fortsætter med at dreje, efter maskinen er slukket. Roterende knive kan forårsage kvæstelser. |  | Anvendelse af beskyttelsesbriller anbefales. |
 | Brug handsker. |  | Anvendelse af beskyttelsessko anbefales. |
 | klasse III - værktøj, hvor beskyttelse mod elektrisk stød er afhængig af forsyning ved ekstra lav sikkerhedsspænding, og hvor der ikke genereres elektriske spændinger over ekstra lave sikkerhedsspændinger. |  | I overensstemmelse med de obligatoriske krav i EU-direktiverne. |
 | Batteripakken må ikke udsættes for vand. |  | Brænd ikke batteripakken eller opladeren. |
 | Omgivelsestemperatur 40 °C maks. (kun for batteri). |  | Brug kun batteriet og opladeren i lukkede rum. |
 | Vigtig information. |  | Elektriske produkter må ikke bortskaffes sammen med husholdningsaffaldet. |
5 GENERELLE SIKKERHEDSFORSKRIFTER
OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel).
5.1 Arbejdsområde
- Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
- Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
- Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.
5.2 Elektrisk sikkerhed
- Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
- Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
- Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
- Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
- Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
- Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
- Hvis elværktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.
5.3 Personlig sikkerhed
- Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
- Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
- Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
- Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
- Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.
5.4 Omhyggelig håndtering og anvendelse af el-værktøjer
- Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
- Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
- Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
- El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
- Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
- Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.
5.5 Service
- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.
6 YDERLIGERE SIKKERHEDSFORSKRIFTER TIL PLÄNEKLIPPERE
- Dette apparat må ikke betjenes af børn. Børn skal holdes under opsyn for at sikre, at de ikke leger med dette apparat. Bengøring og vedligeholdelse må ikke udføres af børn.
- Dette apparat må bruges af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller manglende erfaring og viden, forudsat at de er under opsyn eller får instruktion i sikker brug af udstvret og forstår de resulterende risici.
■ Gør dig selv fortroliq med korrekt brug og styring af maskinen.
- Undgå at bære løst tøj eller tøj med løse snore eller bælter.
- Slidte eller beskadigede dele skal udskiftes.
- Vær særligt forsigtig, når du dreje plæneklipperen rundt og når du trækker den mod dig. Motoren må ikke startes, medmindre græsopsamleren er monteret.
- Vær opmærksom på, at på maskiner med flere knive kan bevægelsen af en skærediameter føre til rotationer af de andre knive på den.
- Ved justering af maskinen skal du sørge for ikke at få fingre i klemme mellem bevægelige skæreknive og faste dele på maskinen.
- Lad motoren køle af før den stilles til opbevaring.
- Når der udføres service på knive, skal du være opmærksom på, at knivene stadig kan bevæge sig, selv om strømforsvningen er afbrudt.
- Udskift af sikkerhedshensyn slidte og beskadigede dele. Brug kun originalt tilbehør og reservedele.
- Maskinen skal betjenes med en udløsningsstrøm på højst 30 mA via en fejlstrømsafbryder (RCD).
- Børn og personer, som ikke er bekendt med denne vejledning, må aldrig anvende plæneklipperen. Lokale bestemmelser kan lægge begrænsning på brugerens alder.
- Klip aldrig græsset, når der er personer - herunder især børn - eller kæledyr i nærheden.
POWDPG75561 DA
- Når du klipper græs, skal du altid anvende passende fodtøj og lange bukser. Du må ikke anvende maskinen, hvis du ikke har sko på, eller hvis du har sandaler på.
- Kontroller grundigt det område, hvor maskinen skal bruges, og fjern alle sten, grene, kabler og andre genstande.
- Inspicer altid maskinen visuelt og kontroller at knive, knivbolte og skæremonteringen ikke er slidte eller beskadigede før hver ibrugtagning.
- Maskinen må kun anvendes i dagslys eller under tilstrækkelig kunstig belysning.
- Undgå om muligt at bruge plæneklipperen til vådt græs.
■ Løb aldrig; gå
- Brug aldrig plæneklipperen med beskadigede beskyttelsesskærme eller når beskyttelsesudstyr, for eksempel skærme og/eller græsopsamlere, ikke er på plads.
- Klipning af skråninger kan være farligt:
- Klip ikke græs på meget steile skråninger.
– Sørg altid for at du har et sikkert fodfæste, när du klipper skråninger eller vådt græs.
- Klik altid græsset på tværs af skråninger: aldrig op og ned.
– Vær ekstra forsigtig när du går baglæns eller trækker maskinen ind mod dig selv.
- Klip aldrig græs ved at trække plæneklipperen mod dig.
- Hvis plæneklipperen skal vippes for at krydse andre overflader end græs, samt når plæneklipperen transporteres til og fra det område som skal klippes, skal du vente indtil knivene er stoppet helt.
- Plæneklipperen må ikke vippes, mens motoren startes, medmindre den skal vippes for at kunne starte i langt græs. Hvis dette er tilfældet, må den ikke vippes mere end højst nødvendigt og løft kun den del som peger væk fra brugeren. Sørg altid for at begge hænder er i betieningspositionen, før maskinen sættes ned på jorden igen.
- Start plæneklipperen som anført i vejledningen og med fødderne i sikker afstand til kniven.
- Placer ikke hænder eller fødder i nærheden af eller under roterende dele.
- Hold altid sikker afstand til udslyngningsåbninger.
- Bær eller løft aldrig plæneklipperen, mens motoren kører.
- Kontrollér, at alle bevægelige dele er stoppet helt
- hver gang plæneklipperen forlades.
- før du fierner eller rvdder blokeringer i udkastkanalen.
- før du kontrollerer, rengør eller arbeider på enheden.
- når et fremmedlegeme rammes. Se efter skader på plæneklipperen og udfør de nødvendige reparationer, før du starter og betiener plæneklipperen.
- Hvis plæneklipperen begynder at vibrere unormalt, skal den efterses med det samme.
- Kontrollér for blokeringer.
- udfør de nødvendige reparationer på beskadigede dele.
- Sørg for at alle møtrikker, bolte og skruer er strammet til, så du er sikker på, at udstyret er i sikker driftsmæssig stand.
- Kontroller regelmæssigt græsopsamleren for slid og forringelse.
- Udskift af sikkerhedshensyn slidte og beskadigede dele.
7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE
Brug kun batterier og opladere, der er egnede til denne maskine.
7.1 Batterier
- Må aldrig åbnes – uanset grund.
- Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.
- Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.
- Opbevar batterierne på et køligt, tørt sted (5 °C - 20 °C). Opbevar aldrig batterierne i afladet tilstand.
- Det er bedre for Li-ion-batterier at aflade og genoplade dem regelmæssigt (mindst 4 gange om året). Den ideelle opladning ved langtidsopbevaring af dit Li-ion batteri er 40 % af kapaciteten.
- Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".
- Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.
- Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering , der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.
- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:
- Tør forsigtigt væsken af med en klud. Undgå hudkontakt.
- I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor.
√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.
√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.
Batteriet må ikke brændes.
7.2 Opladere
- Oplad aldrig ikke-genopladelige batterier.
■ Defekte ledninger skal udskiftes øjeblikkeligt.
■ Må ikke udsættes for vand. - Opladeren må ikke åbnes.
- Der må ikke eksperimenteres med opladeren.
- Opladeren er kun beregnet til indendørs brug.
8 OPLADNING OG ISÄETNING ELLER FJERNELSE AF BATTERI
8.1 Visninger på opladeren (15) (Fig. A)
Slut opladeren (14) til stikkontakten:
- Lyser grønt: klar til opladning.
- Blinker rødt: oplader.
■ Lyser grønt: opladet.
- Lyser grønt og rødt: batteri eller oplader defekt.
Bemærk: Hvis batteriet ikke passer ordentligt, skal du frakoble det og bekræfte, at batteripakken er den korrekte model til denne oplader som vist på specifikationen. Oplad ikke andre batteripakker eller en batteripakke, der ikke passer ordentligt i opladeren.
- Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
- Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
- Lad batteripakken køle helt af, inden den bruges.
- Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.
BEMÆRK: Hvis batteriet er varmt efter konstant brug i værktøjet, skal det køle af til rumtemperatur inden opladning. Det forlænger dine batteriers holdbarhed.
8.2 Isættelse af batteri (Fig. A og B)
ADVARSEL Fjern altid batteripakken (12) og tasten (2) fra dit værktøj under samling af dele, justeringer, rengøring, eller når maskinen ikke er i brug. Fjernelse af batteripakke og nøgle forhindrer utilsigtet start, der kan forårsage alvorlig personskade.
■ Løft batteridækslet (7).
- Sæt batteripakken (12) i plæneklipperen.
- Placer ribberne på batteripakken parallelt med rillerne i plæneklipperens batteriport.
- Skub ned i batteriholderen, indtil batteriet klikker på plads.
■ Sænk batteridækslet.
ADVARSEL Sørg for, at palen øverst på batteripakken klikker på plads, og at batteripakken er korrekt og sikkert placeret i plæneklipperens batteriport inden drift. Hvis batteripakken ikke sidder rigtigt, kan den falde ud og forårsage alvorlig personskade.
8.3 Sådan fjernes batteripakken (Fig. A og B)
■ Løft batteridækslet (7).
- Tryk og hold knappen til batteripakken (13) på toppen af batterikappen nede.
- Tag batteripakken ud af plæneklipperen.
ADVARSEL: For at undgå alvorlig personskade skal du altid fjerne batteripakken og nøglen under løft eller transport af værktøjet.
8.4 Batterikapacitetsindikator (Fig. A)
Ved hjælp af batterikapacitetsindikatorerne (16) på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (17). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt.
Disse 3 LED'er viser status for batteriets kapacitetsniveau:
■ 3 LED'er lyser: Batteri fuldt opladet.
■ 2 LED'er lyser: Batteri 60 % opladet.
■ 1 LED lyser: Batteri næsten afladet.
9 MONTERING
9.1 Montering af håndtaget
9.1.1 Montering af det nederste håndtag (Fig. A og C)
- Fjern låsegrebet (5) og skiven på begge sider, placeret over baghjulene.
- Skub det nederste håndtag (8) over monteringsboltene, der er placeret over baghjulene.
■ Skyd skiverne over boltene. - Fastgør håndtaget med låsegrebene (5).
9.1.2 Montering af den øverste håndtaget (Fig. A og D)
- Indsæt en lang monteringsbolt gennem åbningen på den ene side af det nederste håndtag (8), med enden udad.
- Placer det øverste håndtag (10) over enden af bolten, installer skiven og det øverste håndtagsgreb (9).
- På den modsatte side skal du placere hullerne i det øverste (10) og det nederste (8) håndtag, så de flugter med hinanden, og montere den anden lange bolt.
- Installer skiven og det øverste håndtagsgreb (9). Spænd begge greb.
BEMÆRK: Hvis det nederste håndtag (8) er løst eller ikke sidder helt fast i slidsen, skal du dreje håndtagslåsene i urets retning for at låse håndtaget.
- Før strømkablet oven på det nederste og øverste styr ved hjælp af den medfølgende kabelmonteringsklemme (4).
Forsigtig: Srømkablet (a) skal altid placeres oven på styret. Dette sikrer uhindrede kabelbevægelser på toppen af den nederste del, når håndtaget er foldet. Forkert montering af disse kabler kan føre til skader og/eller belaste dem, hvilket resulterer i maskinfejl. I sådanne tilfælde bortfalder garantien.
9.1.4 Sådan sænkes det øverste håndtag (Fig. A og D)
- Løsn de øverste håndtagsgren (9), indtil håndtaget (10) let kan drejes.
- Fold det øverste håndtag fremad, plæneklipperen er nu mere kompakt til opbevaring.
9.2 Samling af græsopsamleren (Fig. A og E)
- Græsopsamleren (3) kommer i 3 separate dele og skal samles.
- Sæt den nederste del (a) på en flad overflade og sæt den øverste del (b) på plads.
- Sørg for, at alle forbindelsesdele klikker godt sammen.
- Monter håndtaget (c) på den øverste del på samme måde.
9.3 Installation af græsopsamleren (Fig. A og B)
■ Fjern nøglen (2) og batteripakken (12).
- Løft den bagerste udtømningsdør (18).
- Løft græsopsamleren op i håndtaget og placer det under den bagerste udtømningsdør (18), så krogene på græsopsamleren er placeret i slidserne på kassen til græsslåmaskinen.
- Løsn den bagerste udtømningsdør (18).
- Sæt nøglen og batteripakken i igen, når du er klar til at slå græs.
10 BETJENING
10.1 Sådan startes/stoppes græsslåmaskinen (Fig. A og B)
■ Løft batteridækslet (7).
■ Installer batteripakken (12).
- Sæt nøglen (2) i nøglehullet.
■ Sænk batteridækslet (7).
- Tryk og hold startknappen (1) nede. Træk bremsegrebet (11) mod håndtaget, og slip knappen for at starte plæneklipperen.
- Slip bremsegrebet (11) for at stoppe plæneklipperen.
10.2 Sådan indstilles klingehøjde (Fig. A og F)
Ved forsendelse skal hjulene på plæneklipperen sættes i lav skæreposition. Inden brug af plæneklipperen første gang skal skærepositionen indstilles til den højde, der passer bedst til din græsplæne.
Sådan indstilles klingehøjden:
- Fjern nøglen (2) og batteripakken (12).
- For at hæve knivhøjden skal du tage fat i højdejusteringshåndtaget (6) og flytte det mod bagsiden på plæneklipperen.
- For at sænke knivhøjden skal du tage fat i højdejusteringshåndtaget (6) og flytte det mod fronten af plæneklipperen.
- Sæt nøglen (2) og batteripakken (12) i igen, når du er klar til at slå græs.
10.3 Advarselssystem til græsopsamler (Fig. A og E)
Der er en advarselsenhed (d) i opsamleren, der vil indikere græsvolumen.
- Hvis klappen (d) er åben, betyder det, at der stadig er plads til græsopsamling.
■ Hvis klappen (d) er lukket, betyder det, at der ikke er plads til græsopsamling. - Græsopsamlerens advarselssystem fungerer ikke, når højdeindstillingen er indstillet til den laveste position!
11 RENG∅RING OG VEDLIGEHOLDELSE
11.1 Rengøring
- Hold alle sikkerhedsanordninger, luftdyser samt motorhuset fri for snavs og støv i så stort omfang, dette er muligt. Tør maskinen af med en ren klud eller blæs den med trykluft ved lavt tryk.
- Vi anbefaler, at du rengør maskinen umiddelbart efter hver ibrugtagning.
- Rengør maskinen regelmæssigt med en fugtig klud og mild sæbe. Benyt aldrig rensemidler eller opløsningsmidler, da disse kan angribe maskinens plastikdele. Pas på at der ikke kommer vand ind i maskinen.
11.2 Vedligeholdelse af kniv
- Fjern regelmæssigt græs og snavs fra kniven.
- I begyndelsen af havesæsonen, skal knivens tilstand kontrolleres.
- Hvis kniven er meget sløv, skal den slibes eller udskiftes.
- Hvis kniven er beskadiget eller slidt, skal der monteres en ny kniv.
- Hvis kniven glider, skal der bruges en skruetrækker til at spænde den.
Advarsel! Overhold følgende forholdsregler:
- Pas på du ikke skærer dig selv. Bær kraftige arbejdshandsker eller klud, när per fat om kniven.
- Brug kun den anførte reservekniv.
- Fjern ikke hjulet – uanset årsag.
11.3 Udskiftning af kniven
Af sikkerhedsmæssige årsager skal kniven udskiftes af en autoriseret fagmand.
Vigtigt: brug arbejdshandsker!
12 TEKNISK DATA
| Type | POWDPG75561 |
| Netspænding/-frekvens | 20 V |
| Rotationshastighed | 2800 min-1 |
| Klippebredde | 340 mm |
| Opsamlingsboks | 30 l |
| Klippehøjde | 25-65 mm |
| Kabinetmateriale | Plast |
| Antal højdeindstillinger | 5 |
| Forhjulsdiameter | 140 mm |
| Baghjulsdiameter | 170 mm |
| ∅verste bærehåndtag | Ja |
| Foldbart håndtag | Ja |
| Opsamling | Ja |
13 ST∅J
Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)
| Lydtryksniveau LpA | 80dB(A) |
| Lydeffektniveau LwA | 91dB(A) |
BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).
aw (Vibrationsniveau) 1,9m/s² K = 1,5 m/s²
14 GARANTI
- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.
- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.
- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.
■ Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster...)
- Købskvitteringen skal opbevares som bevis på købsdatoen.
- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.
- Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.
15 MILJ∅
Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.
