| Produkttype | Benzindrevet græsplæneklipper |
| Mærke | PowerPlus |
| Model | POWEG63732 |
| Slagvolumen | 132 cm³ |
| Motoreffekt | 2,5 kW |
| Motortype | 4-takts (økonomisk drift) |
| Motorhastighed | 2800 min⁻¹ |
| Skærebredde | 390 mm |
| Kapacitet af opsamlingspose | 35 L |
| Skærehøjde | 30 - 65 mm (3 positioner) |
| Oliebeholderens kapacitet | 0,35 L |
| Brændstoftankens kapacitet | 0,8 L |
| Hjulets diameter | 152 mm (for og bag) |
| Brændstof | Blyfri benzin |
| Lydtrykniveau | 80 dB(A) |
| Garanteret lydeffektniveau | 96 dB(A) |
| Vibrationer | 8,1 m/s² |
| Garanti | 2 år |
| Foldbart håndtag | Ja |
| Forventet brug | Private haver |
| Regelmæssig vedligeholdelse | Rengøring af luftfilter, olieskift hver 25 timer, udskiftning af klinge efter 50 timer eller 2 år |
| Sikkerhed | Klingebremse, motorstop, beskyttelse mod udkast |
Ofte stillede spørgsmål - POWEG63732 PowerPlus
Brugerspørgsmål om POWEG63732 PowerPlus
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Plæneklipper i PDF-format gratis! Find din vejledning POWEG63732 - PowerPlus og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. POWEG63732 af mærket PowerPlus.
BRUGSANVISNING POWEG63732 PowerPlus
- Hvis knivstopperanordningen ikke virker, må du be et servicesenter om hjelp.
Advarsel: Ikke ta på en roterende kniv.
- Før du klipper bør du fjerne fremmedlegemer fra plenen, da disse kan slynges ut av gressklipperen.
- Hold barn, andre personer og dyr på sikker avstand mens du bruker gressklipperen.
- Du må ikke tippe gressklipperen när du starter den.
7 SIKKERHET VED HÅNDTERING AV BENSIN
- For normal gressklipping bør du montere gressekken.
- Hvis du ønsker at gresset skal kastes ut bak må du fierne gressekken.
11 VEDLIKEHOLD
- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
1 TILSIGTET BRUG....3
2 BESKRIVELSE (FIG. A) 3
3 MEDF∅LGENDE INDHOLD 3
4 SYMBOLER .... 4
5 GENERELLE SIKKERHEDSFORSKRIFTER .... 5
5.1 Træning 5
5.2 Klargøring....6
5.3 Betjening 6
5.4 Vedligeholdelse og opbevaring....7
6 SIKKERHEDSADVARSLER....7
7 SIKKERHEDSADVARSLER FOR BENZIN 8
8 MONTERING....8
8.1 Montering af håndtaget (Fig. A, B og C) 8
8.2 Føring af gas- og startkablet (Fig. C) 8
8.3 Montering af græsopsamleren (Fig. D)....8
9 BETJENING 9
9.1 Før ibrugtagning ......9
9.1.1 Påfyldning af olie (Fig. E) 9
9.1.2 Påfyldning af benzin (Fig. E) 9
9.2 Start af motoren (Fig A, E & F)....10
9.3 Stop af motoren (Fig. F)....10
9.4 Justering af klippehøjden (Fig. G)....10
9.5 Sådan rengøres en druknet motor 11
9.6 Tømning af græsopsamleren 11
9.7 Tips til plæneklipning ....11
10 FUNKTIONER....12
11 VEDLIGEHOLDELSE 12
11.1 Skift/tømning af olie....12
11.2 Tømning af brændstoftanken.... 13
11.3 Tændrør....13
11.4 Rengøring af luftfilteret (Fig. H)....13
POWERPLUS POWEG63732 DA
11.5 Rengøring af plæneklipperens hus....13
11.6 Udskiftning af kniven (Fig. I)....13
11.7 Vedligeholdelsesplan....14
12 FEJLFINDING....14
13 TEKNISKE DATA 15
14 ST∅J OG VIBRATIONER....15
15 OPBEVARINGSINSTRUKTIONER (UDEN FOR BRUGSSÆSON)15
16 TRANSPORT 16
17 GARANTI 16
18 MILJ∅....17
19 KONFORMITETSERKLÆRING 17

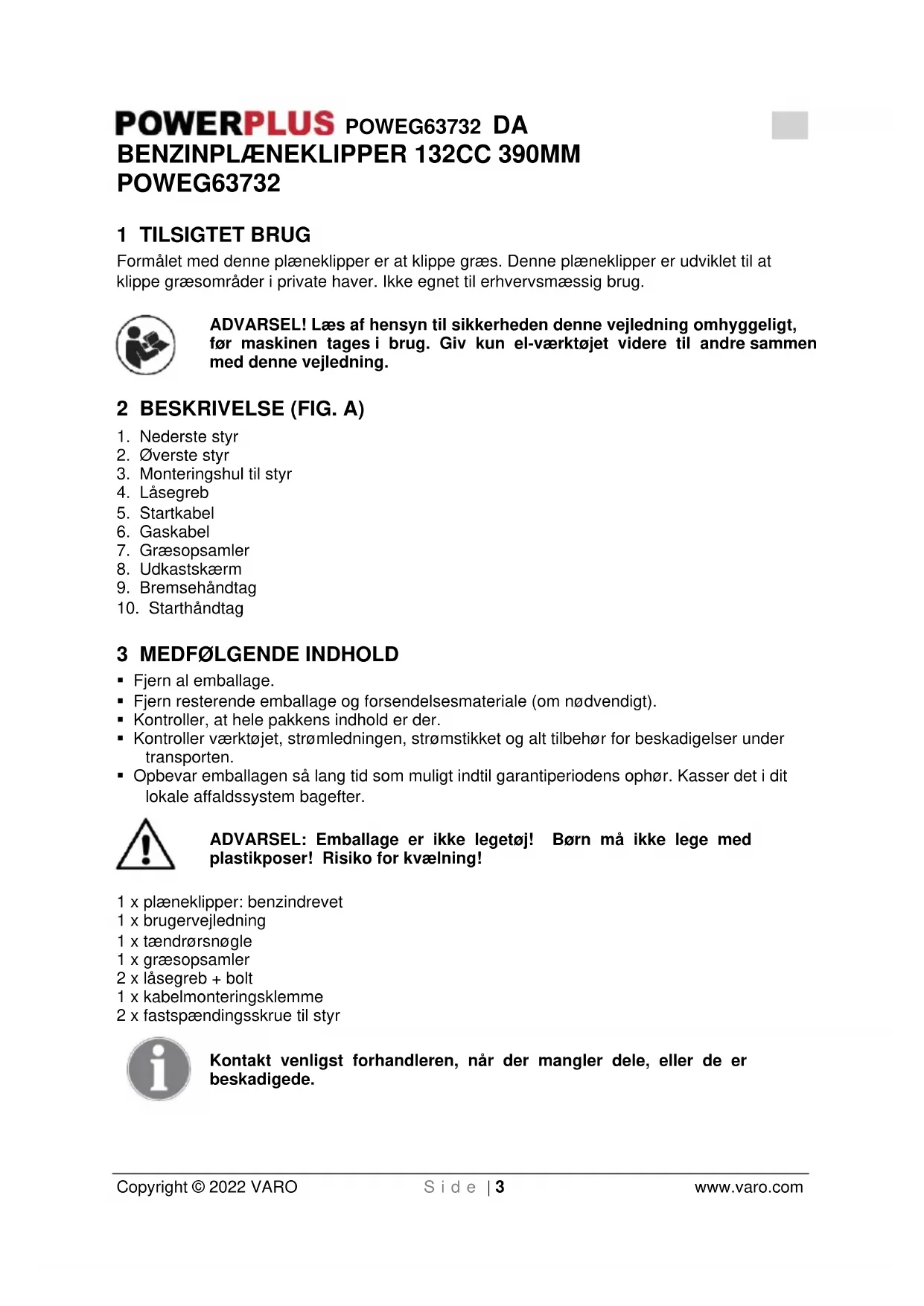

POWERPLUS POWEG63732 DA BENZINPLÄNEKLIPPER 132CC 390MM POWEG63732
1 TILSIGTET BRUG
Formålet med denne plæneklipper er at klippe græs. Denne plæneklipper er udviklet til at klippe græsområder i private haver. Ikke egnet til erhvervsmæssig brug.
ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.
2 BESKRIVELSE (FIG. A)
- Nederste styr
- ∅verste styr
- Monteringshul til styr
- Låsegreb
- Startkabel
- Gaskabel
- Græsopsamler
- Udkastskærm
- Bremsehåndtag
- Starthåndtag
3 MEDF∅LGENDE INDHOLD
■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.
ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!
1 x plæneklipper: benzindrevet
1 x brugervejledning
1 x tændrørsnøgle
1 x græsopsamler
2 x låsegreb + bolt
1 x kabelmonteringsklemme
2 x fastspændingsskrue til styr
Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.
POWERPLUS POWEG63732 DA
4 SYMBOLER
I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:
 | Angiver risiko for personskade eller beskadigelse af værktøjet. |  | I overensstemmelse obligatoriske, gældende sikkerhedsstandarder i europæiske direktiver. |
 | Læs instruktionerne omhyggeligt inden brug. |  | Rør aldrig ved en varm lyddæmper eller cylinder. Du kan få forbrændinger. Disse dele bliver ekstremt varme under brug. Efter motoren er slukket, bliver de ved med at være varme i et kort stykke tid. |
 | Advarsel! Udslyngede genstande. |  | Hold hænder og fødder væk fra skarpe dele. |
 | Hold omkringstående på sikker afstand. |  | Tændrøret skal fjernes, før der udføres reparation. Udfør derefter reparationen iht. betjeningsvejledningen. |
 | Hold ekstra øje med brugerens hænder og fødder for at undgå skader. |  | Hold hænder og fødder væk fra åbningerne, mens maskinen kører. |
 | Vent til alle maskindele er standset helt, før du berører dem. Knivene fortsætter med at rotere, efter motoren slukkes. En roterende kniv kan forårsage kvæstelser. |  | Brug høreværn og sikkerhedsbriller. Brug sikkerhedshjelm! |
 | Giftige dampe eller giftige gasser - kvælning |  | Hold hænder og fødder væk! |
 | Benzin er brændbart. Lad motoren køle af i mindst to minutter, før genopfyldning. |  | OBS –Benzin er meget brandfarligt. Eksplosionsfare! Spild ikke brændstof! |
 | Brug af øjenværn er obligatorisk. |  | Brug handsker. |
 | Brug høreværn. |  3 TIMES ONLY | Tryk langsomt primeren helt ned højst 3 gange. |
 | Kontrollér og genopfyld olien. |  | Påfyld motorolie. |
 | Rør ikke ved varme overflader. |  | Garanteret lydeffektniveauværdi i dB. |
 | Smid ikke ud sammen med husholdningsaffaldet. | ||
Advarsel: Sikkerhedsskilte på udstyret skal holdes klare og synlige. Udskift sikkerhedsskilte, hvis de mangler eller er ulæselige.
5 GENERELLE SIKKERHEDSFORSKRIFTER
ADVARSEL: Når du anvender benzindrevet værktøj, skal de grundlæggende sikkerhedsforskrifter- hvilket omfatter de følgende - altid overholdes for at reducere risikoen for alvorlige personskader og/eller skader på maskinen. Læs hele vejledningen før du anvender værktøjet og opbevar den til fremtidig brug.
ADVARSEL: Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de betjener maskinen.
5.1 Træning
- Læs vejledningen grundigt. Gør dig fortrolig med styreanordningerne samt korrekt brug af udstyret.
- Lad aldrig børn eller andre som ikke er bekendt med disse instruktioner anvende plæneklipperen. Der kan være lokale regler for brugerens alder.
- Klip aldrig græs når andre personer - herunder især børn - eller kæledyr i nærheden.
- Husk at brugeren er ansvarlig for situationer og ulykker som opstår til fare for andre personer og deres ejendom.
- Brugerne skal have modtaget fornøden undervisning i brug, indstilling og betjening af maskinen, herunder forbudte handlinger.
POWERPLUS POWEG63732 DA
5.2 Klargøring
- Når du klipper græs, skal du altid bære passende fodtøj og lange bukser. Brug ikke maskinen, hvis du ikke har sko på eller hvis du har åbne sandaler på.
- Før arbejdet påbegyndes, skal klippeområdet kontrolleres grundigt. Alle genstande, såsom sten, legetøj, pinde og ledninger mv., som kan udslynges af maskinen, skal fjernes.
Advarsel - Benzin er meget brandfarligt.
- Opbevar brændstof i beholdere som er udviklet specielt til dette formål; fyld kun brændstof på udendørs og ryg aldrig imens.
- Hæld brændstoffet på før motoren startes. Du må aldrig tage dækslet af olietanken eller påfylde brændstof, mens motoren kører eller er varm;
- hvis du spilder brændstof, må du aldrig forsøge at starte motoren. I stedet skal du fjerne maskinen fra det område, hvor brændstoffet blev spildt og undgå at lave en antændingskilde, før brændstoffet er fordampet og dampene er opløst.
- Sæt alle tank- og beholderdæksler på igen og stram dem grundigt.
- Udskift defekte lyddæmpere.
- Før brug skal du altid kontrollere visuelt, at knivene, knivskruerne og klippeenheden ikke er slidte eller beskadigede. Udskift slidte og beskadigede knive og skruer sætvis for at opretholde balancen.
5.3 Betjening
- Maskinen må ikke anvendes i et lukket rum, hvor farlige kuliltedampe kan ophobes.
- Advarsel! Brug ikke plæneklipperen, när der er en risiko for lynnedslag.
- Det anbefales at begrænse driftsvarigheden for at minimere risikoen for støj og vibrationer.
- Pas på, når du arbejder med græsslåmaskinen på skråninger og nærliggende affaldspladser, grøfter eller bakker.
- Maskinen må kun anvendes i dagslys eller under tilstrækkelig kunstig belysning.
- Undgå om muligt at anvende plæneklipperen til vådt græs.
- Sørg altid for, at du har et sikkert fodfæste, når du står på skråninger.
■ Du skal altid gå, og aldrig løbe.
- Med kørende rotationsmaskiner på hjul skal du altid klippe græsset på tværs af skråninger og aldrig op og ned.
- Vær meget forsigtig, når du skifter retning på skråninger.
- Klip aldrig græs på meget stejle skråninger.
- Vær ekstra opmærksom när du går baglæns eller trækker maskinen ind mod dig selv.
- Stop knivene hvis plæneklipperen skal vippes for at krydse andre overflader end græs, samt når plæneklipperen transporteres til og fra det område som skal klippes.
- Brug aldrig plæneklipperen med beskadigede beskyttelsesskærme eller når beskyttelsesudstyr, såsom skærme og/eller græsopsamlere, ikke er monteret.
- Forsigtig: Plæneklipperen må ikke betjenes, medmindre hele opsamleren eller den selvlukkende skærm til udkastet er monteret.
- Motorens forseglede hastighedsstyring må ikke ændres eller redigeres.
- Plæneklipperens sikkerhedssystemer og -funktioner må ikke ændres eller deaktiveres.
- Reguler aldrig motorens hastighedsregulator og undgå at forårsage overdreven hastighed af motoren.
- Start motoren forsigtigt i henhold til instruktionerne og med fødderne i sikker afstand til knivene.
- Vip ikke plæneklipperen, når motoren startes.
- Start ikke motoren mens du står foran udkastet.
- Anbring ikke hænder eller fødder i nærheden af eller under roterende dele. Hold altid sikker afstand til udkast.
POWERPLUS POWEG63732 DA
- Bær eller løft aldrig plæneklipperen mens motoren kører.
- Stop motoren og frakobl tændrørsledningen, sørg for at alle bevægelige dele er stoppet helt og fjern alle nøgler der stadig sidder i:
- Før du fjerner blokeringer eller renser et tilstoppet udkast.
- Før du kontrollerer, rengør eller udfører arbejde på plæneklipperen.
- Efter at have ramt et fremmedlegeme. Efterse maskinen for skader og udfør reparationer, før du genstarter og bruger maskinen.
- Hvis plæneklipperen begynder at vibrere unormalt (kontroller omgående).
- Stop motoren og frakobl tændrørsledningen, sørg for at alle bevægelige dele er stoppet helt og fjern alle nøgler der stadig sidder i.
- Hver gang plæneklipperen forlades.
- Før der påfyldes benzin.
- Gå langsomt når du anvender et bagmonteret sæde.
- Bemærk venligst, at brugeren ikke bør ændre eller manipulere nogen forseglede indstillinger for motorhastighedsregulatoren.
- Kontrollér maskinen regelmæssigt og sørg for altid for at alle at låse, og trykknapper fungerer korrekt før brug.
- Plæneklipperen må ikke anvendes, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Plæneklipperen må ikke bruges i dårligt vejr, især ikke hvis der er en lynrisiko.
- Sørg for at alle møtrikker, bolte og skruer er strammet til så du er sikker på, at udstyret er i sikker driftsmæssig stand;
- opbevar aldrig udstyret med benzin i tanken i en bygning, hvor dampene kan komme i kontakt med en åben ild eller gnister;
- Lad motoren køle af før den opbevares i et indelukke;
- For at nedsætte brandfare skal motoren, lyddæmperen, batteriet samt området hvor benzinen opbevares holdes fri for græs, blade og overdrevne mængder fedt;
- Kontroller regelmæssigt græsopsamleren for slid og skader.
- Udskift - af sikkerhedshensyn - slidte og beskadigede dele;
- Hvis brændstoftanken skal tømmes, skal det gøres udendørs.
- Forkert vedligeholdelse, brug af ikke-overensstemmende udskiftningskomponenter eller afmontering eller ændring af sikkerhedskomponenter kan beskadige plæneklipperen og kvæste brugerne alvorligt.
- Brug kun de knive og reservedele, der anbefales af producenten. Brugen af ikke-originale dele kan beskadige maskinen og kvæste brugerne. Hold plæneklipperen i god stand.
- Hvis den knivbremsende anordning ikke fungerer, skal du kontakte servicecenteret for hjælp.
Advarsel: Rør aldrig ved en roterende kniv.
Advarsel: Brændstof skal altid påfyldes i et godt ventileret område med motoren stoppet.
6 SIKKERHEDSADVARSLER
- Betjen kun plæneklipperen med påmonteret græsopsamler og/eller deflektorplade.
- Stands motoren, før græs opsamleren tømmes eller klippehøjden justeres
- Hold hænder og fødder væk fra området under plæneklipperen eller under græsudkastet mens motoren kører.
- Før klippearbejdet påbegyndes skal plænen ryddes for eventuelle fremmedlegemer, der kan slynges ud af plæneklipperen.
POWERPLUS POWEG63732 DA
- Hold børn, andre personer og kæledyr på sikker afstand, mens du betjener plæneklipperen.
- Vip aldrig plæneklipperen, når du starter den.
7 SIKKERHEDSADVARSLER FOR BENZIN
ADVARSEL: Vær ekstra opmærksom, når du håndterer brændstof. Det er brændbart og dampene kan eksplodere. Følgende punkter skal observeres.
■ Brug kun en godkendt beholder.
- Fjern aldrig brændstofhætten, eller tilfør brændstof, når el-kilden kører. Sørg for, at udstødningskomponenter afkøles, før der påfyldes brændstof.
■ Du må ikke ryge.
- Du må aldrig påfylde brændstof på maskinen indendørs.
- Du må ikke opbevare maskinen eller brændstofbeholderen indendørs, hvor der er åben ild, som f.eks. en vandvarmer.
- Hvis der spildes brændstof, må du ikke starte maskinen, men fjerne den fra området, hvor der er spildt, før der startes.
- Sæt altid brændstofhætten på igen, og stram den godt efter påfyldning.
- Hvis tanken skal tømmes, skal det foregå udendørs.
8 MONTERING
8.1 Montering af håndtaget (Fig. A, B og C)
- Skub begge ender på det nederste styr (1) ind i styrets monteringshuller (3) på plæneklipperhuset.
- Fastgør med en skrue i hvert styrs monteringshul (3).
- Fold det øverste styr (2) ud og fastgør det kun ved at bruge låseknappen (4) og bolten i venstre side.
- Indsæt derefter den anden bolt i højre sidehul på styret (2).
- Skub startkablets øje (a) over bolten.
- Placer kabeløjet (a) så det vebder opad for at undgå kontakt mellem startkablet (5) og det nederste styr.
- Fastgør nu begge med låsegrebet (4).
- Skub startkablet (5) gennem øjet (a).
- Før gaskablet oven på det nederste og øverste styr ved hjælp af den medfølgende kabelmonteringsklemme (b).
Forsigtig: Startkablet (5) og gaskablet (6) skal altid placeres oven på styret. Dette sikrer uhindrede kabelbevægelser på toppen af den nederste del af skubbebøjlen, når håndtaget er foldet. Forkert montering af disse kabler kan føre til skader o /eller belaste dem, hvilket resulterer i maskinfejl. I sådanne tilfælde bortfalder garantien.
8.3 Montering af græsopsamleren (Fig. D)
- Løft bagudkastskærmen (8) med en hånd og skru græsopsamleren (7) ind.
- Slip udkastskærmen (8) for at fastgøre græsopsamleren (7) på plads.
POWERPLUS POWEG63732 DA
9 BETJENING
9.1 Før ibrugtagning
Denne plæneklipper leveres uden olie eller benzin i motoren.
9.1.1 Påfyldning af olie (Fig. E)
Før hver efterfølgende brug skal oliestanden skal kontrolleres og om nødvendigt suppleres med 500 ml SAE30 motorolie.
FORSIGTIG: Fyld ikke for meget olie på motoren, da dette vil medføre kraftig røg fra lydpotten under opstart.
- Kontrollér, at plæneklipperen står plant.
- Fjern oliepinden fra oliepåfyldningstuden (a).
- Tør oliepinden ren; monter og spænd olietankens dæksel, og tag det derefter af igen. Oliestanden skal være inden for mærkning og skal være klar med guldfarve.
- Påfyldes hvis oliestanden er for lav.
VIGTIGT:
- Kontroller altid oliestanden før brug. Påfyld olie efter behov.
- Skift olie efter hver 25 timers drift eller hver sæson. Det kan være nødvendigt at skifte olie oftere under støvende og snavsede forhold.
BEMÆRK: Hvis motoren køres med et lavt olieniveau, kan det forårsage motorskader. Det anbefales, at bruge en højrensende firetaktsmotorolie af høj kvalitet.
9.1.2 Påfyldning af benzin (Fig. E)
Advarsel: Fyld aldrig benzin p indendørs mens motoren kører eller før motoren har kølet af i mindst 15 minutter efter brug.
ADVARSEL: Brændstof skal altid påfyldes i et godt ventileret område med motoren stoppet. Ryg ikke, og undgå flammer eller gnister i det område, hvor motoren fyldes, eller hvor der opbevares benzin. Undgå gentagen eller langvarig kontakt med huden eller indånding af damp.
■ Fjern dækslet (b) til brændstoftanken.
- Fyld brændstoftanken op til bunden på tankens påfyldningsstuds. Brug frisk, ren, almindelig blyfri benzin.
- Undgå overfyldning.
- Undgå at blande olie med benzin.
- For at sikre, at brændstoffet er friskt, bør der kun købes brændstof i mængder, der kan anvendes inden for 30 dage.
- Sæt dækslet (b) til brændstoftanken på igen.
FORSIGTIG: Aftør eventuelt spildt olie eller brændstof. Benzin må ikke opbevares, spildes eller bruges i nærheden af åben ild
POWERPLUS POWEG63732 DA
FORSIGTIG: Alkohol blandet brændstoffer (kaldet gasohol eller som ved brug af ethanol eller methan kan tiltrække fugt, som fører til adskillelse og dannelse af syrer under opbevaring). Syreholdig gas kan beskadige motorens brændstofsystemet under opbevaring. For at undgå motorproblemer, skal brændstofsystemet tømmes før opbevaring (se afsnittet Opbevaring, senere i denne vejledning).
9.2 Start af motoren (Fig A, E & F)
Kontrollér altid, at bremsehåndtaget kan betjenes og stoppes manuelt før start. Start motoren ved først at sørge for, at tændhætten (d) er tilsluttet, og at der er fyldt tilstrækkelig olie og benzin på maskinen.
BEMÆRK: Den beskyttende belægning på motoren kan generere en lille mængde røg under den første brug af plæneklipperen. Dette er normalt.
1 Tryk på primeren (c) 3-5 gange.
2 Tryk bremsehåndtaget (9) ned og træk hurtigt i starchåndtaget (10).
3 Startsnoren må ikke slippes efter opstart. Den skal føres helt tilbage på kontrolleret vis.
BEMÆRK: I køligt vejr kan det være nødvendigt at gentage primingtrinnene.
ADVARSEL! Hvis der trykkes for mange gange på primeren, kan det drukne motoren. Primeren skal ikke bruges ved start af en varm motor.
9.3 Stop af motoren (Fig. F)
Slip bremsehåndtaget (9) for at stoppe motoren.
ADVARSEL! kniven vil fortsætte med at rotere et par sekunder, efter at motoren er stoppet. Frakobl tændrørshætten, hvis plæneklipperen skal efterlades uden opsyn.
9.4 Justering af klippehøjden (Fig. G)
Forsigtig: før du ændrer klippehøjden skal du stoppe plæneklipperen.
- Din plæneklipper kan indstilles i 3 højdepositioner.
Før du ændrer klippehøjden, skal du stoppe plæneklipperen og frakoble tændrørskablet.
■ Fjern alle hjuldæksler.
Løsn sekskantboltene, og fjern hjulene og skiverne.
Alle hjul venstre (L) og højre (R) skal samles på samme niveau i et af tre forskellige monteringshuller i højdejusteringen. - Det øverste hul er til den laveste indstilling (30 mm), det laveste hul er til den højeste indstilling (65 mm).
- Skub sekskantbolten gennem hjulet og skiven, og skru den ind i det ønskede hul.
■ Sæt alle hjuldæksler på igen.
Mellempositionen anbefales til de fleste græsplæner.
POWERPLUS POWEG63732 DA
9.5 Sådan rengøres en druknet motor
- Slip motorens start/stop-håndtag for at stoppe motoren.
- Fjern tændrøret, tør det, og monter det derefter igen.
OBS: Sæt tændrøret forsigtigt på igen med håndkraft for at forhindre krydsskæring af gevindet. Når tændrøret sidder fast, skal det spændes en 1/8 til ¼ omgang med tændrørsnøglen for at komprimere skiven.
- Træk motorens start/stop-håndtag mod det øverste håndtag.
- Betjen starten som beskrevet ovenfor.
9.6 Tømning af græsopsamleren
- Så snart det afklippede græs begynder ligge i bunker efter plæneklipperen, er det tid at tømme græsopsamleren.
- Før græsopsamleren tages af, skal du slukke motoren og vente, indtil kniven er stoppet.
- Græsopsamleren tages af ved at bruge den ene hånd til at åbne udkastklappen, mens den anden holder fast i bærehåndtaget. Udkastklappen falder automatisk ned, när græsopsamleren er fjernet og lukker bagudkaståbningen.
- Tøm græsopsamleren og sæt den på igen.
9.7 Tips til plæneklipning
- Under visse forhold, såsom ved meget højt græs, kan det være nødvendigt at øge klippehøjden for at reducere modstanden (forhindre at motoren overbelastes) og efterlade klumper af afklippet græs. Det kan også være nødvendigt at reducere kørehastigheden og /eller køre plæneklipperen hen over området en ekstra gang.
- Ved klipning af ekstremt tykt græs, skal klippebredden reduceres ved at overlappe tidligere klippebaner og klippe langsomt.
- Porerne i græsopsamleren kan blive blokeret af snavs og støv, hvorved den vil opsamle mindre græs. For at forhindre dette, skal opsamleren spules regelmæssigt og tørre, før den bruges igen.
- Hold toppen af motoren (omkring starteren) fri for græsafklip mv. Dette vil hjælpe motorens luftstrøm og forlænge motorens levetid.
- Løb aldrig, mens du betjener plæneklipperen. Vær meget forsigtig, når du klipper ujævnt underlag.
- Klip altid græsset på tværs af skråninger; aldrig op og ned.
- Vær forsigtig, når du ændrer klipperetningen på en skråning.
- Klip ikke græs på meget stejle skråninger.
- Det bedste resultat opnås, hvis græsset er tørt. Vådt græs har en tendens til at blokere kniven og græsopsamlingssystemet.
- Græs vokser med forskellige hastigheder på forskellige tidspunkter af året. Brug aldrig den laveste klippehøjde til sæsonens første klipning eller under tørkeforhold.
- Kun ca. en tredjedel af græshøjden skal klippes.
- Når du klipper med bioklipfunktion, må du ikke klippe højt eller vådt græs for at sikre, at det afklippede græs kan spredes effektivt. Når du har klippe i adskillige minutter, skal du stoppe plæneklipperen og rengøre kniven og skjoldet.
- Fjern ikke græsrester i plæneklipperhuset eller på kniven manuelt eller med fødderne. Brug i stedet egnede værktøjer som f.eks. en børste eller kost.
POWERPLUS POWEG63732 DA
10 FUNKTIONER
Denne plæneklipper kan få opgraderet sin grundfunktion, afhængigt af anvendelsesformålene:
■ Monter græsopsamleren for normal plæneklipning.
- Fjern græsopsamleren for bagudkast.
11 VEDLIGEHOLDELSE
VIGTIGT - Regelmæssig, omhyggelig vedligeholdelse er afgørende for at holde sikkerhedsniveauet og maskinens oprindelige ydeevne uændret med tiden.
Stop motoren og frakobl og forbind tændrøret til jord inden reparation eller vedligeholdelse.
Advarsel! Risiko for kvæstelser på grund af bevægelige dele!
Komplicerede aktiviteter - ikke angivet nedenfor - skal udføres af et specialiseret teknisk supportcenter.
Udskiftning af skæreaggregatet skal udføres af en kvalificeret specialist! Omarbejdning eller slibning af blade frarådes, medmindre dette udføres af en reparationstjeneste eller en tilsvarende kvalificeret specialist!
- Sørg for at alle møtrikker, bolte og skruer er strammet til, så du er sikker på, at udstyret er i sikker driftsmæssig stand. Det er nødvendigt at udføre regelmæssig vedligeholdelse for at opretholde maskinens sikkerhed og ydeevne.
- Opbevar aldrig maskinen med brændstof i tanken inde i en bygning, hvor dampe kan komme i kontakt med en flamme eller gnist eller en kilde til ekstrem varme.
- Lad motoren køle af før den opbevares i et lukket rum.
- For at reducere brandfaren skal motoren, lydpotten, batterirummet samt området, hvor benzinen opbevares holdes fri for græs, blade og overdrevne mængder fedt. Stil ikke beholdere med græs indendørs.
- Udskift af sikkerhedshensyn slidte og beskadigede dele. Af sikkerhedsmæssige årsager må maskinen aldrig bruges, hvis den har slidte eller beskadigede dele. Delene skal udskiftes; ikke repareres. Dele, som ikke er af samme kvalitet, kan beskadige maskinen og udgøre en sikkerhedsrisiko for dig.
- Hvis brændstoftanken skal tømmes, skal dette gøres udendørs, mens motoren er kold.
- Kontrollér regelmæssigt den selvlukkende skærm og græsopsamleren for slid og skader.
- Når maskinen skal håndteres, transporteres eller vippes skal du:
- Bære stærke arbejdshandsker;
- Tag fat i maskinen på de punkter, der giver et sikkert greb, under hensyntagen til vægten og dens fordeling.
11.1 Skift/tømning af olie
Oliebundproppen er placeret under oliepinden, i bunden af motoren.
Hav en beholder klar til at fange olien.
Afmonter bundproppen.
Når olien er blevet tømt, skal bundproppen sættes på igen.
Sørg for, at spændeskiven sidder korrekt og fjern alt spildt brændstof.
Start motoren og lad den køre kortvarigt. Stop motoren, vent et minut og kontrollér oliestanden. Fyld på, hvis det er nødvendigt.
POWERPLUS POWEG63732 DA
11.2 Tømning af brændstoftanken
- Tøm brændstoftanken, når produktet opbevares i mere end 30 dage for at forhindre brændstofforringelse.
- Skru brændstofdækslet af og brug en ordentlig brændstofpumpe til at tømme brændstoffet ud i en egnet beholder.
11.3 Tændrør
Lad motoren køle af.
Fjern tændrøret ved hjælp af den medfølgende skruenøgle, rengør tændrøret med en stålbørste. Indstil afstanden til 0,75 mm (0,030") ved hjælp af et søgerblad.
Sæt tændrøret på igen. Undgå at overspænde det.
Brug kun korrekte tændrør. For at opnå de bedste resultater skal tændrøret udskiftes for hver 100 timers brug.
11.4 Rengøring af luftfilteret (Fig. H)
- Drej til venstre for at åbne dækslet til luftfilteret.
- Rengør luftfilteret med en luftkompressor eller varmt vand og flydende affedtningssæbe.
- Udskift luftfilteret, når det ikke længere er muligt at rengøre det tilstrækkeligt.
- Skyl og tør luftfilteret efter rengøring med vand.
- Monter de 3 tapper i bunden af hætten i de tilsvarende huller i filterhuset.
- Juster dækslets tre tapper ift. soklen. Tryk ned og drej til højre for at sikre.
11.5 Rengøring af plæneklipperens hus
Aflejringer af snavs besværliggør opstarten, hvilket påvirker klippekvaliteten og græsafkast. Snavs og græsrester e fjernes lettest umiddelbart efter klipningen. For at undgå tilsmudsgning af underlag, skal undersiden af plæneklipperen renses på græsset.
11.6 Udskiftning af kniven (Fig. I)
Af sikkerhedsmæssige årsager bør du kun få slebet, afbalanceret og monteret en kniv af et autoriseret serviceværksted. For et optimalt resultat anbefales det, at kniven inspiceres én gang om året.
ADVARSEL Du skal bruge havehandsker og en skruenøgle for at fjerne kniven.
OBS: Plæneklipperen må vendes på hovedet. Vip den let mod oliepåfyldningsrøret og ræk ind under skjoldet.
Skift metalkniven 50 timers klipning eller hvert 2. år, alt efter hvad der kommer først, uanset tilstand.
Af sikkerhedsmæssige årsager anbefaler vi, at kniven kun udskiftes af en person, der er kvalificeret og autoriseret til at gøre det.
Hold i kniven, og skru knivbolten mod uret ved hjælp af en skruenøgle. Fjern spændeskiven og kniven.
Monter en ny kniv, eller slib kniven, sæt kniven på de to stænger på knivfladen og sæt derefter skive og bolte på igen. Sørg for, at kniven er korrekt placeret, og stram derefter bolten. Spænd ikke for hårdt til. Kniven skal pege opad mod motorrummet.
POWERPLUS POWEG63732 DA
Efterse og vedligehold dette produkt regelmæssigt baseret på nedenstående vedligeholdelsestabel.
| Reservedel | Skal gøres: | Før/efter brug | 12 timer | 24 timer | 36 timer/halvårligt |
| Tændrør | Kontrollér | X | |||
| Tændrør | Rengør | X | |||
| Tændrør | Udskift | efter behov | |||
| Luftfilter | Kontrollér | x | |||
| Luftfilter | Rengør | X | X | ||
| Luftfilter | Udskift | efter behov | |||
| Brændstofffilter | Kontrollér | x | |||
| Brændstofffilter | Rengør | X | |||
| Brændstofffilter | Udskift | efter behov | |||
12 FEJLFINDING
| Fejl/defekt | Årsag | Afhjælpning |
| Støjer under kørsel, maskinen vibrerer kraftigt | Løse skruerKnivfastgørelserne er løseKniven er ubalanceret | Kontrollér skruerneKontrollér knivfastgørelserneUdskift klingen |
| Motoren vil ikke starte | Der er ikke trykket påstart/stophåndtagetTændrøret er defektKniven er slidt/beskadigetBenzintanken er tomDruknet motor | Tryk på start/stophåndtagetUdskift tændrørUdskif knivenPåfyld brændstofFjern tændrøret og lad det tørre |
| Motoren kører ujævnt | Luftfilteret er snavsetTændrøret er snavset | Rengør luftfilteret.Rengør tændrøret |
| Ujævne klipperesultater | Kniven er sløvKlippehøjden er for lav | Slib knivenIndstil den korrekte højde |
| Græsopsamleren fyldes ikke tilstrækkeligt | Kniven er slidtGræsopsamleren er tilstoppetKlippehøjden er ikke korrektGræsset er vådtUdkastkanalen/huset er blokeretUndersiden afplæneklipperskjoldet er blokeret | Udskift knivenTøm græsopsamlerenIndstil klippehøjdenLad plænen tørreRengør udkastkanalen/husetRengør undersiden afplæneklipperskjoldet |
POWERPLUS POWEG63732 DA
13 TEKNISKE DATA
| Model | POWEG63732 |
| Cylinderkapacitet | 132 cc |
| Motoreffekt | 2,5 kW |
| Motortype | PowerPlus 4-takts (eco driver) |
| Rotationshastighed | 2800 min ^-1 |
| Klippebredde | 390 mm |
| Græsopsamler/pose | 35 l |
| Klippehøjde | 30-65 mm |
| Antal højdepositioner | 3 |
| Olietankens kapacitet | 0,35 l |
| Brændstoftankens kapacitet | 0,8 l |
| Forhjulsdiameter | 152mm |
| Baghjulsdiameter | 152mm |
| Tændrørstype | LG |
| Foldbart håndtag | Ja |
| E10-brændstofsikker | Ja |
14 ST∅J OG VIBRATIONER
Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)
Lydtryksniveau LpA 80dB(A)
Lydeffektniveau LwA 96dB(A)
BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).
aw (Vibrationsniveau)
8.1m/s²
K = 1,5 ~m / s^2
15 OPBEVARINGSINSTRUKTIONER (UDEN FOR BRUGSSÆSON)
For at undgå motorproblemer, skal brændstofsystemet tømmes, før plæneklipperen opbevares i 30 dage eller mere.
Tøm benzintanken, start motoren og lad den køre, til brændstofslangerne og karburatoren er tom. Brug frisk brændstof næste sæson.
Brug aldrig renseprodukter til motor- eller karburator i brændstoftanken, da det kan medføre permanent e skader.
Følgende bør gøres for at klargøre plæneklipperen til opbevaring.
- Efter den sidste anvendelse af plæneklipperen skal brændstoftanken køres tom.
- Rengør og smør plæneklipperen grundigt som beskrevet i smørevejledingen.
- Læs hvordan motoren opbevares korrekt i motormanualen
- Dæk plæneklipperens kniv med miljøvenlig chassisfedt for at forebygge rustdannelse.
- Opbevar plæneklipperen på et tørt og rent sted.
NB:
- Hvis du opbevarer mekanisk værktøj i et uventileret rum eller skur, skal udstyret rustbeskyttes. Dæk udstyret - herunder især kabler og alle bevægelige dele - med en let olie eller silicone.
- Pas på du ikke böjer eller knækker kabler.
POWERPLUS POWEG63732 DA
- Hvis startsnoren bliver afbrudt fra snorsporet på håndtaget, skal tændrørskablet frakobles og forbindes til jord. Tag fat i start/stop-håndtaget og træk langsomst startsnoren ud af motoren. Sæt startsnoren på snorsporets rigle på håndtaget.
16 TRANSPORT
- Sluk for produktet og afbryd tændrørstikket, før det transporteres.
- Fastgør transportskærme, hvis det er relevant.
- Transporter altid produktet i håndtaget.
- Beskyt produktet mod enhver kraftig belastning eller stærke vibrationer, der kan opstå under transport i køretøjer.
- Fastgør produktet for at forhindre, at det glider eller vælter, brændstofspild, skader og kvæstelser.
17 GARANTI
- Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 24 måneder fra den første købers købsdato.
- Denne garanti dækker alle materiale- og produktionsfejl. Den omfatter ikke: Dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom knive, opsamlingsposer, luftfiltre osv., beskadigelse eller defekter som fælge af misbrug, ulykke eller ændring eller transportomkostninger.
- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
■ Du kan altid få mere information på tlf. 00 32 3 292 92 90. - Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.
- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
- Købskvitteringen skal opbevares som bevis på købsdatoen.
- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.
POWERPLUS POWEG63732 DA
18 MILJ∅
Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde.
Sørg for at bortskaffe brugt motorolie på en miljømæssig korrekt måde. Vi anbefaler, at du tager det med i en forseglet beholder til din lokale genbrugsstation. Smid det ikke ud eller hæld det på jorden.
19 KONFORMITETSERKLÆRING
C ∈
VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Belgien, erklærer hermed som eneansvarlig, at
Apparatbeskrivelse: Benzinplæneklipper 132 cc 390 mm
Varemærke: PowerPlus
Varenummer: POWEG63732
er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.
EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):
2006/42/EC
2014/30/EU
Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):
EN ISO 5395-1 : 2013 - A1
EN ISO 5395-3 : 2013 - A2
EN ISO 14982:2009
Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Undertegnede handler på vegne af selskabets administrerende direktør,
Philippe Vankerkhove
Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager
