| Tip produs | Mașină de tuns iarba cu motor pe benzină |
| Marcă | PowerPlus |
| Model | POWEG63732 |
| Capacitate cilindrică | 132 cm³ |
| Putere motor | 2,5 kW |
| Tip motor | 4 timpi (conducere eco.) |
| Turație motor | 2800 min⁻¹ |
| Lățime de tăiere | 390 mm |
| Capacitate coș de colectare | 35 L |
| Înălțime de tăiere | 30 - 65 mm (3 poziții) |
| Capacitate rezervor ulei | 0,35 L |
| Capacitate rezervor combustibil | 0,8 L |
| Diametru roți | 152 mm (față și spate) |
| Combustibil | Benzină fără plumb |
| Nivel presiune acustică | 80 dB(A) |
| Nivel putere acustică garantat | 96 dB(A) |
| Vibrații | 8,1 m/s² |
| Garanție | 2 ani |
| Mâner pliabil | Da |
| Utilizare prevăzută | Grădini private |
| Întreținere regulată | Curățare filtru aer, schimb ulei la fiecare 25 h, înlocuire lamă după 50 h sau 2 ani |
| Siguranță | Frână lamă, oprire motor, protecție împotriva proiecțiilor |
Întrebări frecvente - POWEG63732 PowerPlus
Întrebările utilizatorilor despre POWEG63732 PowerPlus
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de tuns iarba în format PDF gratuit! Găsiți manualul dvs. POWEG63732 - PowerPlus și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. POWEG63732 mărcii PowerPlus.
MANUAL DE UTILIZARE POWEG63732 PowerPlus
1 UTILIZARE PREVĂZUTĂ....3
2 PREZENTARE GENERALĂ COMPONENTE (FIG. A)......3
3 CONTINUTUL PACHETULUI....3
4 SIMBOLURI ....4
5 REGULI GENERALE DE SIGURANTĂ ....5
5.1 Instruire 5
5.2 Pregătire 6
5.3 Functionarea 6
5.4 Întreținerea și depozitarea....7
6 AVERTISMENTE DE SIGURANTĂ....8
7 AVERTISMENTE PRIVIND SIGURANȚA LA LUCRUL CU BENZINĂ....8
8 MONTAREA....8
8.1 Asamblarea mânerului (Fig. A, B & C)....8
8.2 Ghidarea acceleratiei și a cablului demarorului (Fig. C)....9
8.3 Montarea sacului pentru iarbă (Fig. D) 9
9 FUNCTIONAREA....9
9.1 Înainte de pornire....9
9.1.1 Alimentarea cu ulei (Fig. E)....9
9.1.2 Alimentarea cu BENZINĂ (Fig. E) 10
9.2 Pornirea motorului (Fig. A, E & F)....10
9.3 Oprirea motorului (Fig. F)....11
9.4 Instructiuni pentru reglarea înățimii (Fig. G) 11
9.5 Curățarea unui motor încat....11
9.6 Golirea sacului pentru iarbă....11
9.7 Sfaturi pentru tăiere....11
10 FUNCTII....12
11 ÎNTRETINEREA....12
11.1 Schimbarea / golirea uleiului.... 13
11.2 Golirea rezervorului de carburant....13
11.3 Bujie....13
POWERPLUS POWEG63732 RO
11.4 Pentru curățarea filtrului de aer (Fig. H) 13
11.5 Curățarea carcasei mașinii de tuns iarba 14
11.6 Înlocuirea cuțitului (Fig. I)....14
11.7 Program de întreținere....14
12 DEPANAREA....15
13 DATE TEHNICE....15
14 ZGOMOT ŞI VIBRAȚII....16
15 INSTRUCTIUNI PENTRU DEPOZITARE (ÎN AFARA SEZONULUI) 16
16 TRANSPORTUL 16
17 GARANTIE....17
18 MEDIU....17
19 DECLARATIA DE CONFORMITATE....18

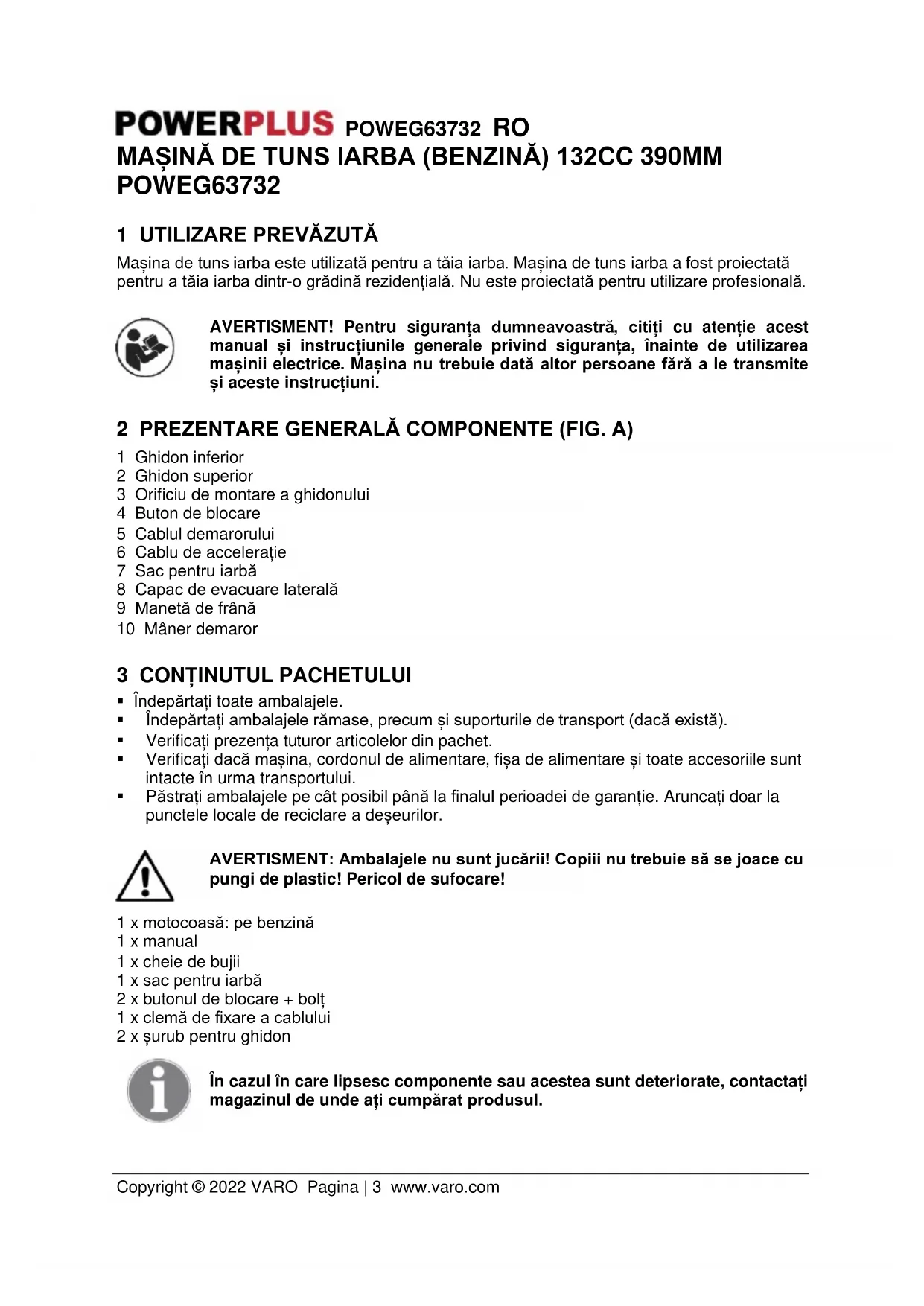

POWERPLUS POWEG63732 RO MAŞINĂ DE TUNS IARBA (BENZINĂ) 132CC 390MM POWEG63732
1 UTILIZARE PREVĂZUTĂ
Mașina de tuns iarba este utilizată pentru a tăia iarba. Mașina de tuns iarba a fost proiectată pentru a tăia iarba dintr-o grădină rezidențială. Nu este proiectată pentru utilizare profesională.
AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea mașinii electrice. Mașina nu trebuie dată altor persoane fără a le transmite și aceste instrucțiuni.
2 PREZENTARE GENERALĂ COMPONENTE (FIG. A)
1 Ghidon inferior
2 Ghidon superior
3 Orificiu de montare a ghidonului
4 Buton de blocare
5 Cablul demarorului
6 Cablu de acceleratie
7 Sac pentru iarbă
8 Capac de evacuare laterală
9 Manetă de frână
10 Mâner demaror
3 CONTINUTUL PACHETULUI
- Îndepărtați toate ambalajele.
- Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
- Verificati prezența tuturor articolelor din pachet.
- Verificați dacă mașina, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.
AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!
1 x motocoasă: pe benzină
1 x manual
1 x cheie de bujii
1 x sac pentru iarbă
2 x butonul de blocare + bolt
1 x clemă de fixare a cablului
2 x şurub pentru ghidon
În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.
POWERPLUS POWEG63732 RO
4 SIMBOLURI
În acest manual și sau pe mașină se folosesc următoarele simboluri:
 | Indică un risc de rănire sau de deteriorare a aparatului. |  | În conformitate cu standardele de siguranță esențiale ale Directivelor europene aplicabile. |
 | Citiți cu atenție manualul înainte de utilizare. |  | Nu atingeți toba de eșapament sau cilindrul fierbinte. Puteți suferi arsuri. Aceste componente devin foarte fierbinti în timpul funcționării. Când se opresc, rămân fierbinti o perioadă scurtă de timp. |
 | Avertisment! Obiecte proiectate. |  | Feriți mâinile și picioarele de piesele ascuțite |
 | Nu permiteți apropierea altor persoane. |  | Scoateți bujia în timpul reparațiilor. Apoi, reparați în conformitate cu manualul de utilizare. |
 | Atenție sporită la mâinile și picioarele operatorului, pentru a evita rănirea. |  | Feriți mâinile și picioarele din dreptul deschiderilor în timpul funcționării mașinii. |
 | Așteptați oprirea completă a tuturor componentelor mașinii înainte de a le atinge. Lamele continuă să se rotească după oprirea mașinii; lamele în mișcare de rotație pot provoca accidente. |  | Este obligatoriu portul căștilor antifonice și al ochelarilor de protectie! Purtați cască de protectie! |
 | Gaze de eșapament otrăvitoare sau gaze toxice – pericol de asfixiere. |  | Feriți mâinile și picioarele. |
 | Benzina este inflamabilă. Lăsați motorul să se răcească măcar 5 minute înainte de a realimenta. |  | Atenție - benzina este extrem de inflamabilă! Pericol de explozie! Nu deversați combustibil! |
POWERPLUS POWEG63732 RO
 | Purtare obligatorie a ochelarilor de protecție. |  | Purtați mănuși de protecție. | |
 | Purtați elemente de protecție auditivă. |   | Apăsați de maximum 3 ori butonul demarorului. | |
 | Verificați și reumpleți cu ulei. |  | Adăugați ulei de motor. | |
 | Nu atingeți suprafața fierbinte. |  | Nivel garantat al presiunii acustice, în dB. | |
 | Do A nu se arunca la gunoiul menajer. | |||
Avertisment: Păstrați semnele de siguranță clare și la vedere pe echipament. Înlocuiti semnele de siguranță dacă lipsesc sau nu sunt lizibile.
5 REGULI GENERALE DE SIGURANTĂ
AVERTISMENT: La utilizarea uneltelor pe benzină, măsurile elementare de siguranță, inclusiv cele de mai jos, trebuie respectate întotdeauna pentru a reduce riscul de rănire gravă și / sau de deteriorare a mașinii. Citiți toate instrucțiunile înainte de utilizarea produsului și păstrați instrucțiunile pentru consultare ulterioară.
AVERTISMENT: Această mașină produce un câmp electromagnetic pe durata funcționării. În anumite circumstanțe, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de rănire gravă sau chiar deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a exploata mașina.
5.1 Instruire
- Citiți cu atenție aceste instrucțiuni. Familiarizați-vă cu comenzile și cu utilizarea corespunzătoare a echipamentului.
- Nu permiteți utilizarea mașinii de tuns iarba de către copii sau persoane nefamiliarizate cu aceste instrucțiuni. Reglementările locale pot impune limite de vârstă pentru operator.
- Nu tundeți iarba în apropierea altor persoane, în special a copiilor, sau în apropierea animalelor.
- Rețineți că operatorul sau utilizatorul răspunde în caz de accident sau de pericol pentru alte persoane sau pentru bunuri.
- Operatorii trebuie instruiti corespunzător privitor la utilizarea, reglarea și funcționarea mașinii, inclusiv operațiunile interzise.
POWERPLUS POWEG63732 RO
5.2 Pregătire
- La tunderea ierbii, purtați întotdeauna încălțăminte solidă și pantaloni lungi. Nu utilizați echipamentul descult sau încălțat cu sandale.
Înainte de a începe lucrul, spațiul pe care se tunde iarba trebuie examinat temeinic. Trebuie îndepărtate toate obiectele, cum ar fi pietrele, jucăriile, bețele și cablurile etc. ce pot fi proiectate de către mașină.
AVERTISMENT - Benzina este extrem de inflamabilă.
- păstrați carburantul în recipiente special concepute în acest scop.
- alimentați cu carburant numai în exterior. Nu fumati în timpul alimentării cu carburant.
- adăugați carburant înainte de pornirea motorului. Nu scoateți bușonul rezervorului de carburant și nu adăugați benzină în timpul funcționării motorului sau atunci când motorul este cald.
- în caz de scurgere a benzinei, nu încercați să porniți motorul, ci deplasați mașina de la locul scurgerii și evitați crearea de surse de aprindere până la disiparea vaporilor de benzină.
- strângeti complet la loc buşonul rezervorului și capacele recipientelor.
- Înlocuiti tobele de esapament defecte.
- Înainte de utilizare, efectuați un control vizual pentru a verifica dacă lamele, bolțurile lamelor și dispozitivul de tăiere nu sunt uzate sau deteriorate. Pentru menținerea echilibrului, înlocuți lamele și bolțurile uzate sau deteriorate.
5.3 Functionarea
- Nu utilizați motorul în spații închise; pericol de acumulare de gaze periculoase, cu continut de monoxid de carbon.
- Avertisment! Nu utilizati mașina de tuns iarba dacă există risc de descărcări electrice.
- Se recomandă limitarea duratei de utilizare pentru a minimiza riscurile de zgomot și vibrații.
- Atenție atunci când lucrați cu mașina de tuns iarba pe pante sau în apropierea gropilor de gunoi, a şanțurilor sau a taluzurilor.
- Tundeți iarba numai la lumină naturală sau cu iluminare artificială corespunzătoare.
- Evitați pe cât posibil utilizarea echipamentului în iarbă udă.
- La lucrul pe pante, păstrați un sprijin ferm pe picioare.
■ Mergeti normal, nu alergati. - În cazul maşinilor rotative pe roți, tundeți de-a latul pantei, nu în sus și în jos.
- Atenție sporită la schimbarea direcției pe pante.
- Nu tundeti iarba pe pante prea înclinate.
- Atenție sporită la manevrarea înapoi sau la tragerea mașinii de tuns iarba.
- Opriți lama (lamele) atunci când mașina de tuns iarba trebuie înclinată în vederea transportului, la traversarea altor suprafețe decât iarba și la transportul mașinii de tuns în și din zona în care se tunde iarba.
- Nu utilizați mașina de tuns iarba cu apărători defecte sau fără dispositive de siguranță cum ar fi deflectoarele și / sau colectoarele de iarbă instalate corespunzător.
- Atenție: Mașina de tuns iarba nu trebuie utilizată fără a avea montat colectorul complet de iarbă sau apărătoarea pentru deschiderea de descărcare cu închidere automată.
- Nu modificati și nu deteriorați nicio reglare etanșată a comenzii de turație a motorului.
- Sistemele de siguranță și caracteristicile mașinii de tuns iarba nu trebuie deteriorate sau dezactivate.
- Nu modificati setările limitatorului de turație a motorului și nu supraturați motorul.
- Eliberați lamele și decuplați ambreiajele înainte de pornirea motorului.
- Porniți motorul cu atenție, în conformitate cu instrucțiunile și ținând picioarele la distanță de lamă (lame).
- Nu înclinați mașina de tuns iarba la pornirea motorului.
POWERPLUS POWEG63732 RO
- Nu porniți motorul atunci când vă aflați în fața gurii de evacuare.
- Feriți mâinile și picioarele de componentele în mișcare de rotație. Feriți-vă de gura de evacuare.
- Nu ridicati și nu transportați mașina de tuns iarba cu motorul în mers.
- Opriti motorul și deconectați cablul bujiei; verificați oprirea completă a tuturor componentelor în mișcare; dacă este prevăzută o cheie, scoateți cheia.
- Înainte de deblocare sau de desfundarea gurii de evacuare;
- Înainte de verificarea, curățarea sau utilizarea mașinii de tuns iarba;
- După impactul cu un corp străin; Verificați dacă mașina de tuns iarba nu este deteriorată și efectuati reparațiile înainte de repornirea și utilizarea mașinii.
- În caz că mașina de tuns iarba începe să vibreze anormal (verificați imediat);
- Opriti motorul și deconectați cablul bujiei; verificați oprirea completă a tuturor componentelor în mișcare; dacă este prevăzută o cheie, scoateți cheia.
– Când părăsiți mașina de tuns iarba; - Înainte de realimentare;
- Mergeti încet în caz că utilizati un scaun de conducere.
- Rețineți că utilizatorul nu trebuie să modifice sau să modifice reglajele sigilate ale comenzilor de turație a motorului.
- Verificați cu regularitate mașina și asigurați-vă înainte de fiecare utilizare că toate elementele de pornire se pot bloca și că butoanele de comandă funcționează corespunzător.
- Nu utilizati mașina de tuns iarba atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor.
- Nu utilizați mașina de tuns iarba în condiții meteo nefavorabile, în special dacă există pericolul de descărcări electrice.
5.4 Întreținerea și depozitarea
- Pentru a asigura o stare de funcționare sigură, toate piulițele, bolțurile și șuruburile trebuie să fie în permanentă strânse.
- nu depozitați echipamentul cu benzină în rezervor în interiorul clădirilor unde vaporii pot intra în contact cu flăcări deschise sau scântei.
Înainte de depozitarea în spații închise, lăsați motorul să se răcească. - Pentru reducerea pericolului de incendiu, curățați motorul, toba de eșapament, compartimentul bateriei și zona de stocare a benzinei de iarbă, frunze și unsoare în exces.
- Verificați frecvent dacă colectorul de iarbă nu este uzat sau deteriorat.
- Pentru siguranță, înlocuiti piesele uzate sau deteriorate.
- Rezervorul de carburant trebuie golit numai în spații exterioare.
- Întreținerea necorespunzătoare, utilizarea unor componente de înlocuire neconforme sau îndepărtarea sau modificarea unor componente de siguranță pot deteriora mașina de tuns iarba și pot răni grav operatorii.
- Utilizați numai lamele și piesele de schimb recomandate de către producător. Utilizarea pieselor de schimb neoriginale poate deteriora mașina și îi poate răni pe operatori. Mențineți mașina de tuns iarba în stare de funcționare corespunzătoare.
- Dacă dispozitivul de oprire a lamei nu funcționează, contactați centrul de service pentru asistență.
Avertisment: Nu atingeti lama în timp ce se rotește.
Avertisment: Realimentați în spații bine ventilate, cu motorul oprit.
POWERPLUS POWEG63732 RO
6 AVERTISMENTE DE SIGURANTĂ
- Acționați mașina de tuns iarba numai având montat sacul de colectare a ierbii și deflectorul.
- Opriți motorul înainte de a goli sacul de colectare a ierbii sau de a regla înălțimea de tăiere.
- În timpul funcționării motorului, feriți mâinile și picioarele de zona aflată sub mașina de tuns iarba sau de cea de sub clapeta de evacuare a ierbii.
Înainte de tăiere, curățați peluza de corpuri străine care ar putea fi proiectate de mașină. - În timpul funcționării mașinii de tuns iarba, țineți copiii, alte persoane și animalele de companie la o distanță sigură.
- Nu înclinați niciodată mașina de tuns iarba în timpul pornirii.
7 AVERTISMENTE PRIVIND SIGURANTA LA LUCRUL CU BENZINĂ
AVERTISMENT: Acordati o atenție deosebită manipulării carburanților. Carburanții sunt inflamabili, iar vaporii acestora prezintă pericol de explozie. Trebuie respectate următoarele aspecte.
- Utilizați doar recipiente aprobate.
- Nu scoateți niciodată bușonul rezervorului și nu completați cu carburant cu motorul în mers. Așteptați răcirea componentele eşapamentului înainte de realimentarea cu carburant.
- Nu fumați.
- Nu realimentați niciodată mașina cu carburant în spații interioare.
- Nu depozitați mașina sau recipientele cu carburant în locuri cu flăcări deschise, de exemplu în apropierea boilerelor.
- În caz de vărsare a carburantului, nu încercați pornirea sursei de alimentare înainte de a îndepărta mașina din zona respectivă.
- După realimentare, puneti la loc și strângeti complet buşonul rezervorului de carburant.
- Rezervorul trebuie golit numai în exterior.
8 MONTAREA
8.1 Asamblarea mânerului (Fig. A, B & C))
- Glisați ambele capete ale ghidonului inferior (1) în orificiile de montare a ghidonului (3) de pe corpul mașinii de tuns iarba.
Strângeti cu un şurub în fiecare orificiu de montare a ghidonului (3). - Desfaceți mânerul superior (2) și strângeți-I utilizând butonul de blocare (4) și doar bolțul din partea stângă.
- Apoi introduceti al doilea bolț în orificiul din partea dreaptă a ghidonului (2).
■ Glisati ochetul cablului demarorului (a) peste bolt. - Pozitionați ochetul cablului (a) îndreptat în sus, pentru a evita contactul dintre cablul demarorului (5) și ghidonul inferior.
- Acum strângeti ambele cu butonul de blocare (4).
- Glisați cablul demarorului (5) prin ochet (a).
POWERPLUS POWEG63732 RO
8.2 Ghidarea acceleratiei și a cablului demarorului (Fig. C)
- Ghidati cablul de accelerație pe deasupra ghidoanelor superior și inferior utilizând clema de fixare a cablului furnizată (b).
Atenție: cablul demarorului (5) și cablu de accelerație (6) trebuie poziționate întotdeauna deasupra ghidonului. Astfel se asigură mișcarea liberă a cablului în partea de sus a secțiunii inferioare a ghidonului, atunci când mânerul este pliat. Montarea incorectă cablului poate duce la deteriorarea și sau detensionarea acestuia, ceea ce ar avea ca urmare funcționarea defectuoasă a mașinii. În acest caz, garanția se anulează.
8.3 Montarea sacului pentru iarbă (Fig. D)
- Ridicați cu o mână capacul de evacuare posterioară (8) și prindeți cu cârligul sacul pentru iarbă (7).
- Desprindeți capacul de evacuare posterioară (8) pentru a asigura în poziție sacul pentru iarbă (7).
9 FUNCTIONAREA
9.1 Înainte de pornire
Această mașină de tuns iarba este livrată FĂRĂ ULEI SAU BENZINĂ în motor.
9.1.1 Alimentarea cu ulei (Fig. E)
Înainte de fiecare utilizare, trebuie verificat nivelul de ulei și, dacă este necesar, trebuie completat cu 500 ml de ulei de motor SAE30.
ATENTIE: NU umpleți în exces motorul cu ulei, în caz contrar, la pornire, va scoate fum foarte puternic prin toba de eşapament.
- Asigurati-vă că mașina de tuns iarba este așezată pe o suprafață netedă.
■ Scoateți joja de ulei din buşonul de umplere cu ulei. - Curățați prin ștergere joja de ulei; fixați la loc și strângeți capacului rezervorului de ulei, apoi scoateți-l din nou. Nivelul de ulei trebuie să se afle la marcaj și la distanță de culoarea aurie.
■ Reumpleți dacă nivelul uleiului este prea scăzut.
IMPORTANT:
- Verificați nivelul uleiului înainte de fiecare utilizare. Completați cu ulei dacă este necesar.
- Verificați uleiul după fiecare 25 de ore de funcționare sau după fiecare sesiune. În condiții de praf și impurități, poate fi necesar schimbarea uleiului mai des.
NOTĂ: Funcționarea motorului cu ulei insuficient duce la defectarea motorului. Se recomandă utilizarea unui ulei de cea mai bună calitate, cu proprietăți de detergent puternic, pentru motoare în patru timpi.
POWERPLUS POWEG63732 RO
9.1.2 Alimentarea cu BENZINĂ (Fig. E)
AVERTISMENT: nu alimentați cu carburant la interior, cu motorul în funcțiune sau înainte de a lăsa motorul să se răcească timp de cel puțin 15 minute după utilizare.
AVERTISMENT: Realimentați într-o zonă bine aerisită, cu motorul oprit. Nu fumați și evitați flăcările și scânteile la locul de alimentare a motorului sau de depozitare a combustibilului. Evitați contactul repetat sau prelungit cu pielea ori inhalarea vaporilor.
- Scoateți buşonul rezervorului de carburant (b).
- Umpleți rezervorul de carburant până la baza gâtului rezervorului. utilizați benzină proaspătă, curată, fără plumb, cu cifră octanică normală.
- Nu umpleți în exces.
- Nu amestecati ulei cu benzină.
- Pentru a asigura prospetimea carburantului, cumpărați carburant în cantități care pot fi consumate în 30 de zile.
- Puneti la loc buşonul rezervorului de carburant (b).
ATENTIE: Ştergeti uleiul sau combustibilul vârsat. Nu depozitați, nu vârsați și nu utilizați benzină lângă flacără deschisă.
ATENTIE: Carburanții amestecati cu alcool (numiți gazohol) sau care utilizează etanol sau metan pot atrage umezeală, ceea ce duce la separarea și formarea acizilor în timpul stocării. Gazele acide pot deteriora, în timpul depozitării, circuitul de carburant al motorului. Pentru a evita problemele la motor, circuitul de carburant trebuie golit înainte de depozitare (vezi capitolul Depozitare, în continuare în acest manual).
9.2 Pornirea motorului (Fig. A, E & F)
Verificați înainte de fiecare pornire dacă maneta de frână poate fi acționată și mașina poate fi oprită normal.
Pentru a porni motorul, asigurați-vă că capacul bujiei (d) este montat, iar mașina are suficient ulei și suficientă benzină.
NOTĂ: Din cauza straturilor de protecție ale motorului, în timpul primei utilizări a produsului poate apărea puțin fum; acest lucru este normal.
1 Apăsați de 3-5 ori butonul demarorului (c).
2 Trageți maneta de frână (9) spre mâner și trageți repede mânerul demarorului (10).
3 Nu lăsați cablul demarorului să lovească la revenire.
NOTĂ: Pe vreme mai rece, poate fi necesară repetarea paşilor amorsării.
AVERTISMENT! Actionarea excesivă a pompei de amorsare poate cauza înecarea motorului. La pornirea motorului cald nu trebuie utilizată pompa de amorsare.
POWERPLUS POWEG63732 RO
9.3 Oprirea motorului (Fig. F)
Pentru a opri motorul, eliberați maneta de frână (9).
AVERTISMENT! Lama va continua să se rotească timp de câteva secunde după oprirea motorului. Deconectați capacul bujiei dacă mașina de tuns iarba este lăsată nesupravegheată.
9.4 Instructiuni pentru reglarea înălțimii (Fig. G)
Atenționare: înainte de modificarea înălțimii de tăiere, opriți mașina de tuns iarba.
Maşina poate fi reglată în 3 niveluri de înălțime.
Înainte de modificarea înălțimii de tăiere a mașinii de tuns iarba, opriți mașina și deconectați cablul bujiei.
- Scoateți toate capacele roților.
- Slăbiti bolțurile hexagonale și scoateți roțile și șaibele.
- Toate roțile, Stânga (L) și Dreapta (R) trebuie asamblate la același nivel, la una dintre cele trei orificii de montare pentru reglarea înăltimii.
- Orificiul din partea de sus este pentru reglajul cel mai mic (30 mm), orificiul de jos este pentru reglajul cel mai mare (65 mm).
- Glisați bolțul hexagonal prin roată și șaibă și înșurubați-l în orificiul dorit.
- Fixați la loc toate capacele roților.
Poziția medie este cea mai bună pentru majoritatea mașinilor de tăiat iarba.
9.5 Curățarea unui motor încat
- Eliberați maneta de pornire / oprire a motorului, pentru a-l opri.
■ Scoateți bujia, uscati-o și montați-o la loc.
NOTĂ: instalați bujia cu grijă, manual, pentru a evita deteriorarea filetului. După fixarea corespunzătoare a bujiei, rotiți 1/8 până la ¼ cu cheia tubulară pentru bujii, pentru a comprima șaiba.
- Tragetî în sus maneta de pornire / oprire a motorului, către mânerul superior.
- Porniți conform instructiunilor de mai sus.
9.6 Golirea sacului pentru iarbă
- Imediat ce resturile de iarbă încep să se strângă în urma motocoasei, este momentul să goliți sacul de iarbă.
- Înainte de a demonta sacul pentru iarbă, opriți motorul și așteptați oprirea completă a cuțitului.
- Pentru a demonta sacul de iarbă, ridicati cu o mână clapeta ejectorului și cu cealaltă mânerul de transport. Clapeta ejectorului cade automat după demontarea sacului pentru iarbă și obturează deschiderea jgheabului posterior.
■ Goliți sacul și montați-l la loc.
9.7 Sfaturi pentru tăiere
- În anumite condiții, cum ar fi iarba foarte înaltă, poate fi necesară ridicarea înălțimii de tăiere pentru a reduce rezistența (și pentru a preveni supraîncărcarea motorului) și eliminarea de bulgări de iarbă. Poate fi necesară, de asemenea, reducerea vitezei pe sol și/sau trecerea încă o dată cu mașina peste zona respectivă.
POWERPLUS POWEG63732 RO
- Pentru tăieri extrem de grele, reduceti lățimea de tăiere suprapunând căile anterioare de tăiere si deplasati-vă mai lent.
- Orificiile din pânza sacului de iarbă se pot bloca cu noroi și praf și vor colecta mai puțină iarbă. Pentru a împiedica acest lucru, desfaceți cu regularitate sacul de colectare și lăsați-l să se usuce înainte de reutilizare.
- Păstrați curată si fără iarbă si pleavă partea de sus a motorului (din jurul demarorului).
Acest lucru va înlesni debitul de aer din motor si va prelungi durata de viată a acestuia. - Nu alergați niciodată în timpul utilizării motocoasei. Fiți foarte atent(ă) atunci când utilizați motocoasa pe sol neuniform sau accidentat.
■ Tundeti iarba de-a latul pantei, niciodată în sus sau în jos.
■ Fiti foarte atent(ă) la schimbarea directiei masinii în pantă. - Nu tundeti iarba pe pante prea înclinate.
- Cel mai bun rezultat se obține dacă iarba este uscată. Iarba udă are tendința de a bloca cutitul și de a înfunda sistemul de colectare a ierbii.
- larba crește diferit, în funcție de momentul din an. Nu utilizați niciodată cea mai mică înăltime de tăiere la prima tăiere din sezon sau în conditii de umiditate.
- Trebuie tăjiată doar aproximativ o treime din înăltimea ierbii.
- În cazul tăierii sau mulcirii, pentru a asigura împrăștierea eficientă a ierbii, nu tăiați iarbă înaltă sau udă. După ce ați tăiat câteva minute, opriți motocoasa și curățați cuțitul sau platforma.
- Nu scoateți resturile de iarbă cu mâna sau cu piciorul din carcasa mașinii sau de pe cuțit. Utilizati, în schimb, o perie sau o mătură.
10 FUNCTII
Aceste maşini de tuns iarba pot fi modificate în funcție de modul dorit de utilizare:
Pentru cosirea normală, fixati sacul pentru iarbă.
Pentru evacuarea prin partea posterioară, scoateti sacul pentru iarbă.
11 ÎNTRETINEREA
IMPORTANT – Întreținerea regulată, făcută cu atenție este esențială pentru păstrarea nivelului de siguranță și a performanței inițiale a mașinii.
Opriti motorul, deconectați și împământați bujia înainte de operațiunile de întreținere și reparare.
Avertisment! Pericol de rănire prin proiectarea pieselor rotative periculoase!
Operatiunile complicate - nu sunt prezentate aici - trebuie efectuate de către un centru specializat în asistență tehnică.
Înlocuirea dispozitivului de tăiere trebuie făcută de către un specialist calificat. Nu se recomandă repararea sau ascuțirea lamelor în afara cazului în care aceste operațiuni sunt efectuate de către un atelier de reparații sau de către un specialist calificat!
- Pentru a asigura o stare de funcționare sigură, toate piulitele, bolțurile și șuruburile trebuie să fie în permanență strânse. Întreținerea regulată este esențială pentru siguranță și performanță.
POWERPLUS POWEG63732 RO
- Nu depozitați echipamentul cu benzină în rezervor în interiorul clădirilor unde vaporii pot intra în contact cu flăcări deschise, scântei sau o sursă de căldură extremă.
Înainte de depozitarea în spatii închise, lăsati motorul să se răcească. - Pentru reducerea pericolului de incendiu, curățați motorul, toba de eșapament, compartimentul bateriei și zona de stocare a benzinei de iarbă, frunze și unsoare în exces. Nu lăsați containere cu iarbă tăiată în spații interioare.
- Pentru siguranță, înlocuiti piesele uzate sau deteriorate. Pentru siguranță, nu utilizati echipamentul cu piese uzate sau deteriorate. Piesele trebuie înlocuite și nu trebuie reparate. Piesele care nu au aceeași calitate pot deteriora echipamentul și pot fi periculoase pentru siguranța dvs.
- Dacă trebuie golit rezervorul de combustibil, operațiunea trebuie făcută în spații exterioare și cu motorul rece.
- Verificați cu regularitate apărătoarea cu închidere automată și sacul de colectare a ierbii de uzură sau deteriorare.
- Ori de câte ori trebuie manipulată, transportată sau înclinată masina, trebuie să:
- purtați mănusi groase de protectie;
- apucați mașina de punctele sigure de prindere, ținând cont de greutate și distribuția acesteia.
11.1 Schimbarea / golirea uleiului
Buşonul de golire a uleiului se află sub tija de nivel, la baza motorului.
Pregătiți un recipient pentru colectarea uleiului.
Scoateți buşonul.
După golirea uleiului, puneti la loc buşonul.
Verificați dacă șaiba se află la locul ei și ștergeți eventualele scurgeri.
Porniți motorul și lăsați-I să funcționeze puțin timp. Opriți motorul, așteptați un minut și verificați nivelul de ulei. Dacă este necesar, completați.
11.2 Golirea rezervorului de carburant
- Goliți rezervorul de combustibil atunci când depozitați produsul mai mult de 30 de zile, pentru a preveni degradarea combustibilului.
- Deşurubați și scoateți capacul rezervorului de ulei și utilizați o pompă de carburant corespunzătoare pentru a goli carburantul într-un recipient adecvat.
11.3 Bujie
Așteptați răcirea motorului.
Demontați bujia utilizând cheia furnizată, curățați bujia cu o perie de sărmă. Reglați distanța la 0,75 mm (0,030") cu ajutorul unei lere.
Montați la loc bujia fără să strângeti excesiv.
Utilizați numai bujii de schimb corespunzătoare. Pentru rezultate optime, înlocuiti bujia la fiecare 100 de ore de utilizare.
11.4 Pentru curățarea filtrului de aer (Fig. H)
- Rotiti către stânga pentru a deschide capacul filtrului de aer.
Curătati filtrul de aer cu un compresor de aer sau cu apă caldă și săpun lichid degresant.
Înlocuiti filtrul de aer atunci când acesta nu mai poate fi spălat suficient. - Dacă îl spălati cu apă, clătiti și uscati filtrul de aer.
- Fixati cele 3 urechi din partea de jos a buşonului în orificiile aferente din carcasa filtrului.
- Aliniati cele trei lamele ale capacului cu baza. Pentru asigurare, apăsați în jos și rotiți către dreapta.
POWERPLUS POWEG63732 RO
11.5 Curățarea carcasei mașinii de tuns iarba
Depunerile de impurități îngreunează pomirea mașinii de tuns iarba și afectează calitatea tăierii și evacuarea ierbii. Reziduurile de impurități și iarbă se îndepărtează cel mai ușor imediat după tăiere. Pentru a evita murdărirea podelei, partea de dedesubt trebuie curățată pe iarbă.
11.6 Înlocuirea cuțitului (Fig. I)
Din motive de siguranță, cuțitul trebuie ascuțit, echilibrat și montat doar de către un atelier de service autorizat. Pentru rezultate optime, se recomandă inspectarea anuală a cuțitului.
AVERTISMENT. Pentru a demonta cuțitul aveți nevoie de mănuși de grădină și de o cheie de piulițe.
NOTĂ: nu răsturnați motocoasa. Înclinați-o puțin către țeava bușonului de ulei pentru a avea acces sub platformă.
- Înlocuți cuțitul metallic după 50 de ore de cosit sau la 2 ani, oricare situație apare prima și indiferent de starea cuțitului.
- Din motive de siguranță, vă recomandăm înlocuirea cuțitului de către o persoană calificată și autorizată să facă acest lucru.
- Tineți de cuțit și deșurubăți în sens invers orar bolțul cuțitului (a) cu ajutorul unei chei de piulite.
■ Scoateți șaiba (b) și cuțitul (c). - Montați un cuțit nou sau ascuțiți-l pe cel vechi, fixați cuțitul pe cele două prezoane (e) de pe flança cuțitului (d), apoi înlocuți șaiba și bolțurile. Verificați fixarea corespunzătoare a cuțitului, apoi strângeti ferm bolțul. Nu strângeti excesiv. Cuțitul trebuie îndreptat în sus, către compartimentul motorului.
11.7 Program de întreținere
Inspectați și întrețineti cu regularitate acest produs pe baza tabelului de întreținere de mai jos.
| Piesă | Operatiune | Înainte / după fiecare utilizare | 12 de ore | 24 de ore | 36 de ore / jumătate de an |
| Bujie | Verificare | X | |||
| Bujie | Curățare | X | |||
| Bujie | Înlocuire | atunci când este necesar | |||
| Filtru de aer | Verificare | x | |||
| Filtru de aer | Curățare | X | X | ||
| Filtru de aer | Înlocuire | atunci când este necesar | |||
| Filtrul de carburant | Verificare | x | |||
| Filtrul de carburant | Curățare | X | |||
| Filtrul de carburant | Înlocuire | atunci când este necesar | |||
POWERPLUS POWEG63732 RO
12 DEPANAREA
| Defecțiune / anomalie | Cauză | Remediere |
| Funcționare zgomotoasă, mașina vibrează puternic | Șuruburi slăbite Elementele de strângere a cuțitului sunt slăbite Cuțitul nu este echilibrat | Verificați șuruburile Verificați elementele de strângere a cuțitului Înlocuiti cuțitul |
| Motorul nu pornește | Nu este apăsată maneta de pornire/oprire Bujia este defectă. Cuțitul este uzat / deteriorat Rezervorul de carburant este gol Motorul ar putea fi înecat | Apăsați maneta de pornire / oprire Înlocuiti bujia Înlocuiti cuțitul Realimentați cu carburant Scoateți bușonul și uscați |
| Motorul funcționează neuniform | Filtrul de aer este murdar Bujia este murdară | Curățați filtrul de aer Curățați bujia |
| Rezultate neuniforme de cosit | Cuțitul nu este ascuțit Înălțime de tăiere prea mică | Ascuții cuțitul Reglați înălțimea corespunzătoare |
| Sacul de iarbă nu este suficient de plin | Lama este uzată Sacul de iarbă este înfundat Înălțime de tăiere necorespunzătoare Iarba este udă Canalul de evacuare / compartimentul sunt blocate Partea de dedesubt a platformei motocoasei este înfundată | Înlocuiti cuțitul Goliți sacul de iarbă Corectați înălțimea de tăiere Lăsați iarba să se usuce Curățați canalul de evacuare / compartimentul Curățați partea de dedesubt a platformei motocoasei |
13 DATE TEHNICE
| Model | POWEG63732 |
| Capacitate cilindru | 132 cc |
| Putere motor | 2,5 kW |
| Tip de motor | PowerPlus în 4 timpi (operator eco) |
| Turație | 2800 min^-1 |
| Lățime de tăiere | 390 mm |
| Cutie/sac de colectare | 35 litri |
| Înălțime de tăiere | 30-65 mm |
| Număr poziții de înălțime | 3 |
| Capacitatea rezervorului de ulei | 0,35 litri |
| Capacitatea rezervorului de carburant | 0,8 litri |
| Diametru roată frontală | 152mm |
| Diametru roată posterioară | 152mm |
| Tip de bujie | LG |
| Motor gata de pornire | Da |
| Etanș la carburantul E10 | Da |
POWERPLUS POWEG63732 RO
Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
Nivel de presiune acustică LpA
80dB(A)
Nivel de putere acustică LwA
96 dB(A)
ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.
aw (Nivel vibrații)
8.1m/s²
K = 1,5 ~m / s^2
15 INSTRUCTIUNI PENTRU DEPOZITARE (ÎN AFARA SEZONULUI)
Înainte de depozitare, efectuatii operațiunile de curățare și întreținere!
Pentru a evita problemele la motor, circuitul de carburant trebuie golit înainte de depozitarea timp de 30 de zile sau o perioadă mai mare.
Goliți rezervorul de carburant, porniți motorul și lăsați-l să funcționeze până la golirea conductelor de carburant și a carburatorului. Sezonul următor, utilizați carburant proaspăt.
Nu utilizați niciodată produse de curățare a motorului sau carburatorului pentru rezervorul de carburant; se poate produce deteriorarea permanentă a acestora.
Pentru pregătirea mașinii de tuns iarba în vederea depozitării, urmați pașii de mai jos:
- După ultima tăiere a ierbii din sezon, lăsați motorul în funcțiune până la golirea rezervorului de carburant.
- Curățați și lubrifiati cu atenție mașina de tuns iarba, conform instrucțiunilor pentru lubrifiere.
- Consultați manualul motorului pentru instrucțiuni de depozitare corespunzătoare a motorului.
- Acoperiți lama tăietoare a mașinii de tăiat iarba cu un strat subțire de unsoare ecologică pentru caroserii, pentru a împiedica apariția ruginii.
- Depozitați maçina de tuns iarba la loc uscat și curat.
NOTĂ:
- La depozitarea oricăror echipamente cu motor în depozite fără ventilație sau depozite de materiale, trebuie luate măsuri pentru a împiedica apariția ruginii. Acoperiți echipamentul, în special cablurile și componentele mobile cu ulei ușor sau cu silicon.
- Evitați cu atenție îndoirea sau plierea sub formă de bucle a cablurilor.
- În caz de deconectare a cablului demarorului de la ghidajul de cablu de pe mâner, deconectați și împământați cablul bujiei, apucați mânerul de pornire/oprire a motorului și trageți încet cablul demarorului afară din motor. Treceți cablul demarorului prin bolțul de ghidare a cablului de pe mâner.
16 TRANSPORTUL
Înainte de transportul câtre orice amplasament, opriți mașina și decuplați racordul bujiei.
- Dacă este cazul, montați apărătorile de transport.
- Transportați întotdeauna mașina de mâner.
- Protejați mașina de impactul violent sau de vibrațiile puternice ce pot apărea în timpul transportului în autovehicule.
- Asigurati produsul pentru a preveni alunecarea sau căderea acestuia, scurgerea de combustibil, deteriorarea acestuia sau vătămarea oamenilor.
POWERPLUS POWEG63732 RO
17 GARANTIE
- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 24 de luni de la data cumpărării de către primul utilizator. - Această garanție acoperă toate defectele de materiale sau de producție cu excepția: componentelor defecte supuse uzurii normale cum ar fi rulmenții, periile, cablurile și fișele sau accesoriiile cum ar fi lamele, sacii de colectare, filtrele de aer etc. și deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări; nici costul transportului.
- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a mașinii.
- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92 90.
- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea mașinii este cauzată de întretinerea neglijentă sau de suprasolicitare.
- Se exclude în mod categoric de la garanție defectiunea cauzată de pătrunderea de fluide, pătrunderea excesivă a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unei masini.
- Masinile sau componentele înlocuite în garantie rămân prin urmare proprietatea Varo NV.
- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)
Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.
18 MEDIU
În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.
Eliminați uleiul de motor uzate într-un mod care menajează mediul înconjurător. Vă sugerăm să îl transportați într-un container sigilat la stația dvs. locală de service în vederea reciclării. Nu aruncați la gunoi și nu goliți pe sol.
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - 2500 Lier - BELGIA, ca unică parte responsabilă, declară că
produsul: Maşină de tuns iarba (benzină) 132cc 390mm
marcă de comert: PowerPlus
model: POWEG63732
este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a mașinilor atrage după sine anularea acestei declarații.
Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
2006/42/EC
2014/30/EU
2000/14/EC Anexă VI LwA
Measured 91 dB(A)
Guaranteed 96 dB(A)
Notified Body TuV Sud - DE
Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
EN ISO 5395-1 : 2013 - A1
EN ISO 5395-3 : 2013 - A2
EN ISO 14982 : 2009
Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Subsemnatul acționează în numele Directorului general executiv al societății,
Philippe Vankerkhove
Divizia de reglementare – Director de conformitate
30/11/2021, Lier - Belgia
POWERPLUS POWEG63732 BG
1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА ....3
2 ОПИСАНИЕ (ФИГ. А) 3
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....3
4 СИМВОЛИ .... 4
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ .... 5
5.1 Обучение 6
5.2 Подготовка ....6
5.3 Рабома....6
