| Typ výrobku | Bezdrátová sekačka na trávu |
| Značka | PowerPlus |
| Model | POWDPG75561 |
| Napájení | 20 V (Li-ion baterie, není součástí) |
| Rychlost otáčení | 2800 min⁻¹ |
| Šířka sečení | 340 mm |
| Kapacita sběrného koše | 30 l |
| Výška sečení | 25-65 mm (5 poloh) |
| Průměr předních kol | 140 mm |
| Průměr zadních kol | 170 mm |
| Materiál skříně | Plast |
| Záruka | 36 měsíců |
| Hladina akustického tlaku (LpA) | 80 dB(A) |
| Hladina akustického výkonu (LwA) | 91 dB(A) |
| Vibrace (aw) | 1,9 m/s² |
| Horní transportní rukojeť | Ano |
| Sklopná rukojeť | Ano |
| Sběr do koše | Ano |
Často kladené otázky - POWDPG75561 PowerPlus
Dotazy uživatelů ohledně POWDPG75561 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod POWDPG75561 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWDPG75561 značky PowerPlus.
NÁVOD K OBSLUZE POWDPG75561 PowerPlus
5.3 Osobna sigurnost
- Budite oprezni i koncentrirajte se na posao koji obavljate i ponašajte se razumno pri korištenju električnog alata. Nemojte raditi s električnim alatom ako ste umorni ili pod utjecajem droge, alkohola ili lijekova. Trenutak nepažnje pri radu s električnim alatom može dovesti do ozbiline ozliede.
- Koristite sigurnosnu opremu. Uvijek nosite zaštitu za oči. Sigurnosna oprema poput maske protiv prašine, protuklizne sigurne obuće, kacige li štitnika za uši, kad se pravilno koriste može umaniiti ozliede.
- Izbjegavajte nehotično pokretanje alata. Pobrinite se da prije priključivanja alata na izvor napajanja, sklopka bude isključena. Nošenje električnog alata s prstom na sklopci za uključivanje ili njegovo priključivanje na električnu utičnicu dok je sklopka uključena, će pogodovati nezgodama.
- Skinite s alata sve ključeve za podešavanje ili pritezanje prije uključivanja njegovog napajanja. Zatezni ili ključ za podešavanje koji ostane priključen s rotirajućim dijelom alata može dovesti do osobne ozljede.
POWDPG75561 HR
5.1 Pracovní oblast 5
5.2 Elektrická bezpečnost....5
5.3 Osobní bezpečnost....5
5.4 Používání elektrických strojů a péče o ně....6
5.5 Servis....6
6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO SEKAČKY NA TRÁVU ......6
7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO BATERIE A NABÍJEČKY 8
7.1 Baterie....8
7.2 Nabiječky....8
8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE .....9
8.1 Signalizace nabíječky (15) (obrázek A)....9
8.2 Vkládání baterie (obrázky A, B)....9
8.3 Vyjmutí baterie (obrázky A, B)....9
8.4 Kontrolky signalizace nabití baterie (obrázek A) 10
9 MONTÁŽ 10
9.1 Sestavení rukojeti 10
9.1.1 Montáž spodní rukojeti (obrázky A, C)....10
9.1.2 Montáž horní části rukojeti (obrázky A, D)....10
9.1.3 Vedení kabelu spouštění (obrázky A, D) 10
9.1.4 Složení horní rukojeti (obrázky A, D)....10
9.2 Sestavení koše na trávu (obrázky A, E) 10
9.3 Montáž sběrného koše na trávu (obrázky A, B) 11
10 PROVOZ....11
POWERPLUS HIGH QUALITY TOOLS
POWDPG75561 CS
10.1 Spuštění a zastavení sekačky (obrázky A, B)....11
10.2 Nastavení výšky nože (obrázky A, F)....11
10.3 Postup nastavení výšky nože (obrázky A, E) 11
11 ČIŠTĚNÍ A ÚDRŽBA.... 11
11.1 Čištění....11
11.2 Údržba nože....11
11.3 Výměna nože....12
12 TECHNICKÉ ÚDAJE ...... 12
13 HLUČNOST....12
14 ZÁRUKA....13
15 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ ..... 13

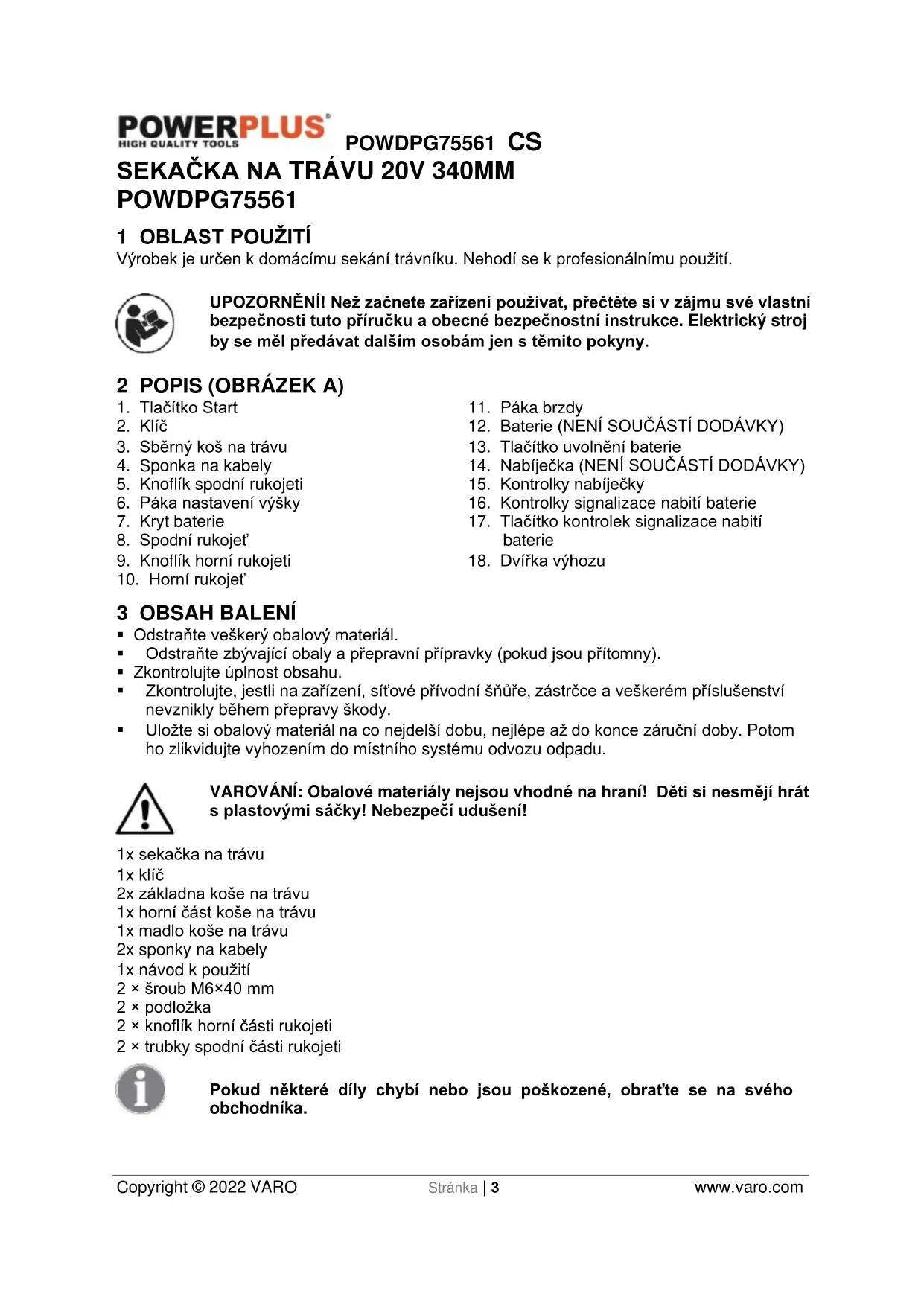

SEKAČKA NA TRÁVU 20V 340MM
POWDPG75561
1 OBLAST POUŽITÍ
Výrobek je určen k domácímu sekání trávníku. Nehodí se k profesionálnímu použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBRÁZEK A)
- Tlačítko Start
- Klíč
- Sběrný koš na trávu
- Sponka na kabely
- Knoflík spodní rukojeti
- Páka nastavení výšky
- Kryt baterie
- Spodní rukojet'
- Knoflík horní rukojeti
- Horní rukojet'
- Páka brzdy
- Baterie (NENÍ SOUČÁSTÍ DODÁVKY)
- Tlačítko uvolnění baterie
- Nabíječka (NENÍ SOUČÁSTÍ DODÁVKY)
- Kontrolky nabíječky
- Kontrolky signalizace nabití baterie
- Tlačítko kontrolek signalizace nabití baterie
- Dvířka výhozu
3 OBSAH BALENÍ
- Odstraňte veškerý obalový materiál.
- Odstraňte zbývající obaly a přepravní přípravky (pokud jsou přítomny).
■ Zkontrolujte úplnost obsahu.
Zkontrolujte, jestli na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. - Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.
VAROVÁNÍ: Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1x sekačka na trávu
1x klíč
2x základna koše na trávu
1x horní část koše na trávu
1x madlo koše na trávu
2x sponky na kabely
1x návod k použití
2 × šroub M6×40 mm
2 × podložka
2 × knoflík horní části rukojeti
2 × trubky spodní části rukojeti
Pokud některé díly chybí nebo jsou poškozené, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu nebo na stroji se používají následující symboly:
 | Znamená riziko zranění osob nebo poškození stroje. |  | Před použitím si přečtěte návod. |
 | Udržujte okolostojící osoby mimo dosah. |  | Varování! Odletující předměty! |
 | Držte ruce a nohy mimo dosah ostrých dílů. |  | Před seřizováním, čištěním, ponecháním výrobku bez dozoru na jakoukoliv dobu přepněte spínač do polohy vypnuto a vyjměte odpojovací klíč. |
 | Označuje nebezpečí úrazu elektrickým proudem. |  | Nikdy stroj neprovozujte za deště nebo za vlhka či mokra. Za vlhka roste nebezpečí zasažení elektrickým proudem. |
 | Než se dotknete některého z pohyblivých dílů stroje, vyčkejte na jeho úplné zastavení. Čepele se po vypnutí stroje ještě dále otáčejí, otáčející čepel může způsobit úraz. |  | Noste ochranné brýle. |
 | Třída III – zařízení, u kterého je ochrana proti úrazu elektrickým proudem zajištěna napájením bezpečnostním mimořádně nízkým napětím a ve kterém nejsou generována vyšší než bezpečnostní velmi nízká napětí. |  | V souladu se základními požadavky Evropských směrnic. |
 | Noste ochranné rukavice. |  | Doporučené nošení ochranné obuvi. |
 | Nevystavujte nabíječku a baterii vodě. |  | Baterii nebo nabíječku nespalujte. |
 | Teplota okolí max. 40 °C (pouze pro baterii).Důležité informace. |  | Nabíječku s baterií používejte pouze ve vnitřních prostorách.Elektrické stroje a přístroje nesmí být likvidovány s komunálním odpadem. |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ STROJE
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení upozornění a pokynů může vést k zásahu elektrickým proudem, požáru nebo vážnému úrazu. Uschovejte si upozornění a pokyny, abyste do nich mohli později nahlédnout. Termín „elektrický stroj“ v upozorněních znamená elektrický stroj připojený (kabelem) k síti nebo elektrický stroj provozovaný (bez kabelu) na baterii.
5.1 Pracovní oblast
- Udržujte pracoviště čisté a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody.
- Neprovozujte elektrické stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické stroje produkují jiskry, které mohou prach nebo výpary zapálit.
- Při práci s elektrickým strojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad strojem.
5.2 Elektrická bezpečnost
- Vždy kontrolujte, zda napájení odpovídá napětí uvedenému na typovém štítku
- Zástrčky elektrického stroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými stroji nepoužívejte redukce. Riziko úrazu elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek.
- Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy, například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, když je vaše tělo uzemněné.
- Nevystavujte elektrické stroje dešti nebo vlhkosti. Voda, která se dostane do elektrického stroje, zvyšuje riziko zasažení elektrickým proudem.
- S připojovacím kabelem zacházejte opatrně. Nikdy za něj stroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko úrazu elektrickým proudem.
- Pokud s elektrickým strojem pracujete venku, používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko úrazu elektrickým proudem.
- Je-li práce s elektrickým strojem na vlhkém místě nevyhnutelná, použijte proudový chránič (RCD). Použití proudového chrániče zmenšuje riziko zasažení elektrickým proudem.
5.3 Osobní bezpečnost
- Při práci s elektrickým strojem budte pozorní, sledujte, co děláte, a řidte se zdravým rozumem. Nepracujte s elektrickým strojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým strojem může vést k vážnému zranění.
- Používejte ochranné pomůcky. Vždy si chraňte zrak. Kdykoliv to okolnosti vyžadují, použijte osobní ochranné bezpečnostní pomůcky, například respirátor, protiskluzovou bezpečnostní obuv, ochrannou přilbu nebo ochranu sluchu, omezíte tak možnost zranění.
- Zabraňte náhodnému spuštění. Před připojením stroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení strojů s prstem na vypínači a připojování strojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody.
POWDPG75561 CS
- Před spuštěním stroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického stroje může způsobit zranění.
- Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte stroj pod lepší kontrolou v neočekávaných situacích.
- Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech.
- Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu.
5.4 Používání elektrických strojů a péče o ně
- Při práci s elektrickým strojem nepoužívejte sílu. Používejte k dosažení cíle správný nástroj. Správný elektrický stroj vykoná svůj úkol lépe a bezpečněji rychlostí, na kterou byl zkonstruován.
- Nepoužívejte elektrický stroj, pokud ho nelze vypínačem zapnout i vypnout. Každý elektrický stroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit.
- Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických strojů odpojte zástrčku od zdroje energie. Tato preventivní bezpečnostní opatření snižuší riziko náhodného zapnutí elektrického stroje.
- Nepoužívané elektrické stroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny se strojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické stroje isou v rukou neškolených uživatelů nebezpečné.
- Provádějte údržbu elektrických strojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky ovlivňující to, jak stroj funguje. Při poškození nechte elektrický stroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických strojů.
- Rezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že se řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se ostré nástroje snáze ovládají.
- Používejte elektrický stroj, příslušenství, nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického stroje; přitom berte v úvahu pracovní podmínky a práci, kterou je třeba vykonat. Použití elektrického stroje k činnosti jiné než předpokládané může vést k nebezpečné situaci.
5.5 Servis
- Nechávejte svůj elektrický nástroj servisovat kvalifikovaným opravářem za použití výhradně originálních náhradních dílů. Tak zajistíte, že stroj bude i nadále bezpečný.
6 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO SEKAČKY NA TRÁVU
- Toto zařízení není určeno dětem. Na děti je třeba dohlížet a zajistit, aby si se zařízením nehrály. Čištění údržbu nesmějí provádět děti.
- Toto zařízení mohou používat osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností znalostí pouze pod dozorem, nebo za podmínky, že se jim dostalo poučení o bezpečném používání zařízení a porozuměly výsledným rizikům.
■ Seznamte se dobře s pokyny se správným používáním stroje. - Vyvaruite se volného oblečení nebo oblečení, z něhož visí šňůry nebo pásky.
■ Opotřebené nebo poškozené díly je třeba vyměnit. - Bud'te zvláště opatrní, když sekačku otáčíte a když ji přitahujete k sobě. Nespouštějte motor, když není nasazen koš na trávu.
- Uvědomte si, že u strojů s více žacími noži může pohyb některého z nich vést i k otáčení dalších žacích nožů.
POWDPG75561 CS
- Při seřizování stroje dejte pozor na zachycení prstů mezi pohybujícími se žacími noži a pevnými částmi stroje.
- Před uložením stroje nechte motor vychladnout.
- Při údržbě žacího nože myslete na to, že i když je napájení vypnuto, nože mohou být stále v pohybu.
- V zájmu bezpečnosti vyměňujte opotřebované nebo poškozené díly. Používejte pouze originální náhradní díly a příslušenství.
- Stroj od měl být provozován v elektroinstalaci s proudovým chráničem (RCD) s vypínacím proudem nepřesahujícím 30 mA.
- Nikdy nedovolte používat sekačku dětem nebo osobám, které nejsou obeznámeny s tímto návodem k použití sekačky na trávu. Místní předpisy mohou omezovat věk pracovníka obsluhy.
- Nikdy neprovádějte sečení, když jsou poblíž lidé, zvláště děti nebo domácí zvířata.
- Mějte na mysli, že obsluha nebo uživatel odpovídají za úrazy, které se stanou jiným lidem a za škody na jejich majetku.
- Neprovozujte sekačku na trávu bosi nebo v otevřených sandálech, vždy si obujte pevnou obuv a dlouhé kalhoty.
- Důkladně si prohlédněte plochu, na níž budete sekačku na trávu používat a odstraňte z ní veškeré kameny, klacky, dráty a jiné cizí předměty.
- Před použitím vždy zrakem zkontrolujte, zda nejsou čepele, šrouby čepelí a řezací ústrojí opotřebené nebo poškozené.
- Vyměňujte opotřebené nebo poškozené čepele a šrouby v celých sadách, aby byla zachována rovnováha.
■ Sekejte jen za denního světla nebo při dobrém umělém světle.
Kde je to možné, vyhýbejte se provozování sekačky na trávu ve vlhké trávě.
- Chod'te, neběhejte.
- Nikdy zařízení neprovozuje s vadnými kryty nebo štíty nebo bez bezpečnostních mechanismů například bez nasazených usměrňovačů a/nebo zachytávačů trávy.
- Sečení na náspech může být nebezpečné:
– Nesekejte na příliš strmých svazích.
– Na svazích a ve vlhké trávě vždy dbejte o bezpečný postoj.
– Vždy sekejte napříč svahem – nikdy nahoru a dolů.
– Při změně směru na svahu bud'te zvlášť opatrní.
– Bud'te zvlášť opatrní, postupujete-li směrem dozadu nebo přitahujete-li sekačku k sobě.
– Nikdy nesekejte tak, že byste sekačku prítahovali k sobě.
- Vyčkejte úplného zastavení čepelí, má-li být sekačka nakloněna za účelem přejezdu ploch jiných než je tráva nebo při přepravě sekačky na místo určené k sečení a zpátky.
- Nenaklánějte sekačku při startování nebo zapínání motoru s výjimkou situace, kdy je třeba sekačku naklonit při spouštění ve vysoké trávě. V tomto případě ji naklánějte jen v nutném rozsahu a nadzvedávejte jen tu část, která je na druhé straně od obsluhy. Než stroj vrátíte do polohy na zemi, ujistěte se, že máte obě ruce v provozní poloze.
- Sekačku na trávu zapínejte v souladu s pokyny, nohy přitom mějte dostatečně daleko od nože.
- Nedávejte ruce nebo nohy do blízkosti otáčejících se dílů nebo pod ně.
- Výstupní otvor udržujte vždy volný.
- Nikdy sekačku nezvedejte ani nepřenášejte s běžícím motorem.
■ Ujistěte se, že se všechny pohyblivé díly úplně zastavily:
- kdykoliv od sekačky odcházíte;
– před odstraňováním překážek nebo uvolňováním kanálu výhozu;
– před kontrolou, čištěním nebo pracemi na sekačce samotné;
- když je zasažen cizí předmět. Podívejte se na poškození sekačky a provedte potřebné opravy před opětovným nastartováním a provozem sekačky.
POWDPG75561 CS
- Pokud sekačka na trávu začne abnormálně vibrovat, je nutná okamžitá kontrola.
- zkontrolujte ucpaná místa;
– proved'te nezbytné opravy na poškozených částech;
– ujiistěte se, že isou všechny matice, svorníky a šrouby utaženy.
- Udržujte všechny matice, svorníky a šrouby utažené, abyste si mohli být jisti, že sekačka je bezpečná a provozuschopná.
Záchytnou nádobu na trávu často kontrolujte, zda není opotřebená nebo poškozená.
V zájmu bezpečnosti vyměňujte opotřebované nebo poškozené díly.
7 DOPLŇKOVÉ BEZPEČNOSTNÍ POKYNY PRO BATERIE A NABÍJEČKY
Používejte pouze baterie a nabíječky určené pro tento stroj.
7.1 Baterie
- Za žádných okolností se je nepokoušejte otevřít.
■ Neskladujte je na místech, kde by teplota mohla překročit 40 °C. - Nabíjeite je pouze, pokud je okolní teplota mezi 4 °C a 40 °C.
■ Baterie ukládejte na chladném suchém místě (5–20 °C). Baterie nikdy neskladujte vybité. - Lithium-ionotové baterie je lepší pravidelně vybíjet a nabíjet (alespoň čtyřikrát do roka). Ideální nabití k dlouhodobému uskladnění lithium-ionotové baterie je 40 % kapacity.
■ Pokud baterie likvidujete, říd'te se instrukcemi v částí „Ochrana životního prostředí“.
- Dávejte pozor, aby nedošlo ke zkratu. Pokud dojde k propojení kladného (+) a záporného (-) pólu prostřednictvím kovových předmětů, baterie se zkratuje a intenzívní průtok proudu vvyine teplo, které může způsobit prasknutí pouzdra nebo požár.
- Nevystavujte je vysokým teplotám. Pokud se baterie zahřejí na teplotu nad 100 °C, může dojít k poškození těsnění, separátorů a dalších polymerních komponent, což může vést k vytékání elektrolytu nebo vnitřnímu zkratu, a to vede k uvolňování tepla a prasknutí nebo k požáru. Nevhazuite baterie do ohně, může dojít k výbuchu nebo intenzívnímu hoření.
- V extrémních podmínkách může dojít k vytékání baterie. Pokud si všimnete kapaliny na baterji, postupuite následujícím způsobem:
- Kapalinu pečlivě otřete hadříkem. Deite pozor, aby nedošlo ke kontaktu s pokožkou.
- Pokud dojde ke kontaktu s pokožkou nebo se tekutina dostane do očí, postupujte následujícím způsobem:
√ Okamžitě postiženou část opláchněte vodou. Neutralizujte mírně kyselým roztokem, například citronovou šťávou nebo octem.
√ Pokud se tekutina dostane do očí, vyplachujte je velkým množstvím tekoucí vody alespoň po dobu 10 minut a vyhledejte lékaře. Poradťe se s lékařem.
Baterii nelikvidujte spálením.
7.2 Nabiječky
- Nikdy se nesnažte nabíjet baterie, které nejsou k nabíjení určeny.
■ Poškozené kabely nechte ihned nahradit novými.
■ Nevystavujte působení vody.
■ Nabíječku neotvírejte.
■ Nabíječku nepodrobujte testům.
Nabíječka je určena pouze k použití uvnitř budov.
8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ BATERIE
8.1 Signalizace nabíječky (15) (obrázek A)
Připojte nabíječku (14) k napájecí zásuvce:
- Stálý zelený svit: připraveno k nabíjení.
- Červené blikání: nabíjí se.
■ Stálý zelený svit: nabito.
■ Stálý zelený a červený svit: závada baterie nebo nabíječky.
Poznámka: jestliže baterie není správně nasazena, odpojte ji a ověřte, jestli je podle specifikací typ baterie kompatibilní s nabíječkou. Nenabíjejte žádnou jinou baterii, ani baterii, kterou nelze bezpečně vložit do nabíječky.
- Když je baterie připojena, často nabíječku i baterii kontrolujte.
- Po dokončení nabíjení odpojte nabíječku ze zásuvky, a potom odpojte baterii.
- Před používáním nechte baterii úplně vychladnout.
- Nabíječku a baterii uchovávejte ve vnitřním prostředí, mimo dosah dětí.
POZNÁMKA: Pokud je baterie po nepřetržitém používání stroje horká, nechte ji před nabíjením vychladnout na pokojovou teplotu. Tak se prodlouží životnost vašich baterií.
8.2 Vkládání baterie (obrázky A, B)
VAROVÁNÍ: Vždy vyjměte baterii (12) a klíč (2) ze stroje při smontovávání součástí, provádění úprav, čištění nebo když není používán. Výjmutím baterie a klíče se zabrání náhodnému spuštění, které by mohlo způsobit vážné zranění.
■ Zvedněte kryt baterie (7).
■ Vložte baterii (12) do sekačky.
- Vyrovnejte vyčnívající žebra na baterii s drážkami na konektoru baterie sekačky.
- Zatlačte baterii na místo tak, aby zapadla na své místo.
■ Spust'te kryt baterie.
VAROVÁNÍ Před zahájením provozu se ujistěte, že západka na horní části baterie zapadla na místo a baterie je dobře usazena. Nesplnění podmínky bezpečného usazení baterie může způsobit její vypadnutí a následný vážný úraz.
8.3 Vyjmutí baterie (obrázky A, B)
■ Zvedněte kryt baterie (7).
■ Stiskněte a podržte západku (13) na horní straně baterie.
- Vyjměte baterii ze sekačky.
VAROVÁNÍ: Aby se předešlo vážnému zranění, vždy při nesení nebo přepravě stroje vyjměte baterii a klíč.
8.4 Kontrolky signalizace nabití baterie (obrázek A)
Na baterii jsou kontrolky nabití (16). Stav nabití můžete zkontrolovat po stisknutí tlačítka (17).
Před používáním stroje tlačítko stiskněte, abyste zkontrolovali, jestli je baterie dostatečně nabitá k zajištění řádné funkce.
Stav nabití baterie mohou ukazovat 3 LED kontrolky:
■ Svítí 3 LED kontrolky: Baterie je plně nabitá.
- Svítí 2 LED kontrolky: Baterie je nabitá na 60 %.
■ Svítí 1 LED kontrolka: Baterie je téměř vybitá.
9 MONTÁŽ
9.1 Sestavení rukojeti
9.1.1 Montáž spodní rukojeti (obrázky A, C)
- Na obou stranách sundejte knoflík zajištění (5) a podložku (nad zadními koly).
- Nasad'te spodní rukojet' (8) na montážní šrouby nad zadními koly.
- Na šrouby nasuňte podložky.
■ Nyní obě části upevněte jisticími knoflíky (5).
9.1.2 Montáž horní části rukojeti (obrázky A, D)
- Dlouhý upevňovací šroub prostrčte otvorem spodní části rukojeti (8) tak, aby konec směřoval ven.
- Horní část rukojeti (10) nasuňte přes konec šroubu, nasadťe podložku a knoflík horní části rukojeti (9).
- Na druhé straně srovnejte otvory horní (10) a spodní (8) části rukojeti a namontujte druhý dlouhý šroub.
- Nasad'te podložku a knoflík horní části rukojeti (9). Oba knoflíky dotáhněte.
POZNÁMKA: Pokud je dolní rukojet' (8) uvolněná nebo nesedí správně ve výřezu, otočte příslušné zajištění ve směru hodinových ručiček a rukojet' zajistěte.
9.1.3 Vedení kabelu spouštění (obrázky A, D)
- Pomocí dodaných svorek na kabely (4) ved'te kabel spouštění po spodní a horní části rukojeti.
Pozor: kabel (a) musí být vždy umístěn na rukojeti shora. Tak je umožněn volný pohyb kabelu v horní části spodního dílu rukojeti, když je rukojeť složená. Nesprávná montáž kabelu by mohla vést k jeho poškození nebo napínání s následkem chybné funkce stroje. V takovém případě zaniká záruka.
9.1.4 Složení horní rukojeti (obrázky A, D)
■ Povolte knoflíky horní rukojeti (9), dokud nepůjde rukojetí (10) snadno otočit.
■ Sklopte horní rukojeť dopředu a sekačka je nyní složená k uskladnění.
9.2 Sestavení koše na trávu (obrázky A, E)
- Koš na trávu (3) se dodává rozložený na 3 části a je nutné ho sestavit.
■ Umístěte spodní část (a) na rovný povrch a nasadťe na místo spodní část (b).
■ Zkontrolujte, že všechny spojovací prvky pevně zaklaply dohromady.
■ Stejným způsobem nasadte na horní část madlo (c).
9.3 Montáž sběrného koše na trávu (obrázky A, B)
■ Vytáhněte klíček (2) a baterii (12).
■ Zvedněte zadní dvířka výhozu (18).
- Pomocí rukojeti zvedněte sběrný koš na trávu a usad'te jej pod zadní dvířka výhozu tak, aby háky na sběrném koši zapadly do výřezů na krytu sekačky.
■ Pust'te zadní dvířka výhozu (18).
Když jste připraveni sekat, osad'te zpět na místo baterii a klíč.
10 PROVOZ
10.1 Spuštění a zastavení sekačky (obrázky A, B)
■ Zvedněte kryt baterie (7à.
■ Nainstalujte baterii (12).
■ Vložte klíč (2) do jeho otvoru.
■ Spust'te kryt baterie (7).
- Stiskněte a podržte startovací tlačítko (1). Přitáhněte páku brzdy (11) směrem k madlu a uvolněním tlačítka sekačku spustíte.
■ Zastavení sekačky provedete uvolněním páky brzdy (11).
10.2 Nastavení výšky nože (obrázky A, F)
Při dodání jsou koła sekačky jsou nastavena na nízkou polohu sekání. Před prvním zahájením práce se sekačkou, upravte sekací polohu na výšku vhodnou pro váš trávník Výstražný systém koše na trávu:
■ Vytáhněte klíček (2) a baterii (12).
- Ke zvednutí nože nahoru uchopte páku nastavení výšky (6) a posuňte ji směrem k zadní části sekačky.
- Ke spuštění nože dolů uchopte páku nastavení výšky (6) a posuňte ji směrem k přední části sekačky.
Když jste připraveni sekat, nasadte zpět baterii a klíč (2).
10.3 Postup nastavení výšky nože (obrázky A, E)
Ve koši na trávu je díl udávající množství trávy (d).
Když je klapka (d) otevřená, znamená to, že stále je prostor pro sběr trávy.
■ Je-li klapka (d) zavřena, znamená to, že už není žádný prostor pro sběr trávy.
- Systém varování sběru trávy nefunguje, když je výška sečení nastavená do nejnižší polohy!
11 ČIŠTĚNÍ A ÚDRŽBA
11.1 Čištění
- Všechny bezpečnostní mechanismy, větrací otvory a těleso motoru udržujte v maximální možné míře prosty nečistot a prachu. Zařízení otírejte čistým kusem tkaniny nebo je ofukujte nízkým tlakem pomocí tlakového vzduchu.
- Doporučujeme zařízení vyčistit pokaždé, jakmile je přestanete používat.
- Zařízení pravidelně čistěte vlhkým hadrem a mýdlovou vodou. Nepoužívejte čisticí prostředky ani rozpouštědla; mohly by napadat plastové díly zařízení. Zajistěte, aby do zařízení nepronikla voda.
Nikdy nepoužívejte rozpouštědla, například benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.
11.2 Údržba nože
■ Z nože pravidelně odstraňujte trávu a nečistoty.
- Na začátku zahrádkářské sezony pečlivě prohlédněte stav nože.
■ Pokud je nůž velmi tupý, nabruste ho, nebo vyměňte.
■ Pokud je nůž poškozen nebo opotřebován, nasadťte nový.
Pokud nůž prokluzuje, vložte šroubovák do pozičního otvoru a utáhněte nůž klíčem.
Varování! Dodržujte následující bezpečnostní opatření:
- Bud'te opatrní a nepořežte se. Nůž berte do rukou pevnými rukavicemi nebo kusem látky.
- Použijte pouze konkrétně stanovený náhradní nůž.
- Oběžné kolo z žádného důvodu neodstraňujte.
11.3 Výměna nože
Z bezpečnostních důvodů doporučujeme, aby výměnu nože prováděl autorizovaný specialista.
12 TECHNICKÉ ÚDAJE
| Typ | POWDPG75561 |
| Napětí | 20 V |
| Otáčky | 2800 min ^-1 |
| Šířka záběru | 340 mm |
| Sběrný koš | 30 l |
| Řezací výška | 25–65 mm |
| Materiál krytu | Plast |
| Počet poloh nastavení výšky | 5 |
| Průměr předního kola | 140 mm |
| Průměr zadního kola | 170 mm |
| Horní držadlo k přenášení | Ano |
| Sklopná rukojeť | Ano |
| Sběr | Ano |
13 HLUČNOST
| Hodnoty emisí hluku se měří podle příslušné normy. (K=3) | |
| Úroveň akustického tlaku LpA | 80dB(A) |
| Úroveň akustického výkonu LwA | 91dB(A) |
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě použijte ochranu sluchu.
| aw (Vibrace) | 1,9m/s2 | K = 1,5 m/s2 |
14 ZÁRUKA
- Na tento výrobek se vztahuje záruční doba 36 měsíců, platná od data jeho zakoupení prvním uživatelem.
- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadých dílů podléhajících běžnému opotřebení (například ložiska, kartáčky, kabely a zástrčky nebo příslušenství, například vrtáky, vrtací bity, pilové kotouče atd.); poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Na poškození nebo závady vyplývající z nevhodného používání se záruka také nevztahuje.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití stroje.
- Opravy může provádět pouze servisní středisko autorizované pro stroje Powerplus.
■ Více informací můžete získat na čísle 00 32 3 292 92 90.
Náklady na dopravu vždy nese zákazník, pokud není písemně dohodnuto jinak.
- Stejně tak nelze vznášet nárok na záruku v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’ jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů v návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není vyčerpávaiící.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků atd.).
■ Uschoveite si doklad o zakoupení, protože se jím prokazuie datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kuffíku s výliskem k uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
■ Abv byl zajištěn optimální provoz, je stroj třeba nabít alespoň 1 × za měsíc.
15 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Pokud je to možné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u prodejce, kde a jak recyklovat.
1 ZAMÝŠL'ANÉ POUŽITIE....3
5.2 Elektrická bezpečnost'....5
5.3 Osobná bezpečnost'....5
5.4 Používanie elektrického náradia a starostlivost' oň....6
5.5 Servis....6
6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA KOSAČIEK NA TRÁVU ......6
7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY 8
7.1 Batérie 8
7.2 Nabijačky....8
8 NABÍJANIE, VKLADANIE A VYBERANIE AKUMULÁTORA .....9
8.1 Indikátory na nabíjačke (15) (obr. A)....9
■ Skontrolujte, či je obsah balenia úplný.
5.2 Elektrická bezpečnost'
5.3 Osobná bezpečnost'
5.4 Používanie elektrického náradia a starostlivost' oň
- Pred uvedením stroja do chodu nechajte motor vychladnút.
- Ak je to možné, kosačku nepoužívajte na kosenie mokrej trávy.
– Nikdy nekoste tahaním kosačky k sebe.
- Batérie skladujte na chladnom a suchom mieste (5 – 20 °C). Batérie nikdy neskladujte vo vybitom stave.
- Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.
- Nabíjačku a akumulátor počas pripojenia často sledujte.
- Po skončení nabíjania nabíjačku vypnite a odpojte od akumulátora.
- Pred použitím nechajte akumulátor úplne vychladnút.
- Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.
- Ak je klapka (d) otvorená, znamená to, že v koši na trávu je ešte volné miesto.
- Ak je klapka (d) uzavretá, znamená to, že v koši na trávu už nie je vol'né miesto.
- Výstražný systém zachytávača trávy nefunguje, ak je nastavenie výšky v najnižšej polohe!
11 ČISTENIE A ÚDRŽBA
11.1 Čistenie
Dôležité: Používajte pracovné rukavice!
12 TECHNICKÉ ÚDAJE
- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
