| Typ produktu | Akumulátorová kosačka na trávu |
| Značka | PowerPlus |
| Model | POWDPG75561 |
| Napájanie | 20 V (Li-Ion batéria, nie je súčasťou dodávky) |
| Rýchlosť otáčania | 2800 min⁻¹ |
| Šírka kosenia | 340 mm |
| Kapacita zberného koša | 30 L |
| Výška kosenia | 25-65 mm (5 polôh) |
| Priemer predných kolies | 140 mm |
| Priemer zadných kolies | 170 mm |
| Materiál krytu | Plast |
| Záruka | 36 mesiacov |
| Hladina akustického tlaku (LpA) | 80 dB(A) |
| Hladina akustického výkonu (LwA) | 91 dB(A) |
| Vibrácie (aw) | 1.9 m/s² |
| Horná prepravná rukoväť | Áno |
| Sklopná rukoväť | Áno |
| Zber s vakom | Áno |
Často kladené otázky - POWDPG75561 PowerPlus
Otázky používateľov k POWDPG75561 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod POWDPG75561 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWDPG75561 značky PowerPlus.
NÁVOD NA OBSLUHU POWDPG75561 PowerPlus
8.2 Vkladanie akumulátora (obr. A a B)....9
8.3 Vyberanie akumulátora (obr. A a B)....9
8.4 Indikátor nabitia akumulátora (obr. A)....10
9 MONTÁŽ....10
9.1 Montáž rukoväte....10
9.1.1 Montáž spodnej rukoväte (obr. A a C)....10
9.1.2 Montáž hornej časti rukoväti (obr. A a D)....10
9.1.3 Vedenie napájacieho kábla (obr. A a D) 10
9.1.4 Spustenie hornej rukoväte (obr. A a D) 10
9.2 Montáž koša na trávu (obr. A a E)....10
9.3 Montáž koša na zachytávanie trávy (obr. A a B) 11
10 PREVÁDZKA....11
POWERPLUS HIGH QUALITY TOOLS
POWDPG75561 SK
10.1 Uvedenie kosačky do chodu a zastavenie (obr. A a B)....11
10.2 Nastavenie výšky čepele (obr. A a F)....11
10.3 Varovanie na zaplnenie koša na trávu (obr. A a E) 11
11 ČISTENIE A ÚDRŽBA 11
11.1 Čistenie....11
11.2 Údržba čepele....12
11.3 Výmena čepele....12
12 TECHNICKÉ ÚDAJE....12
13 HLUK....12
14 ZÁRUKA....13
15 ŽIVOTNÉ PROSTREDIE....13

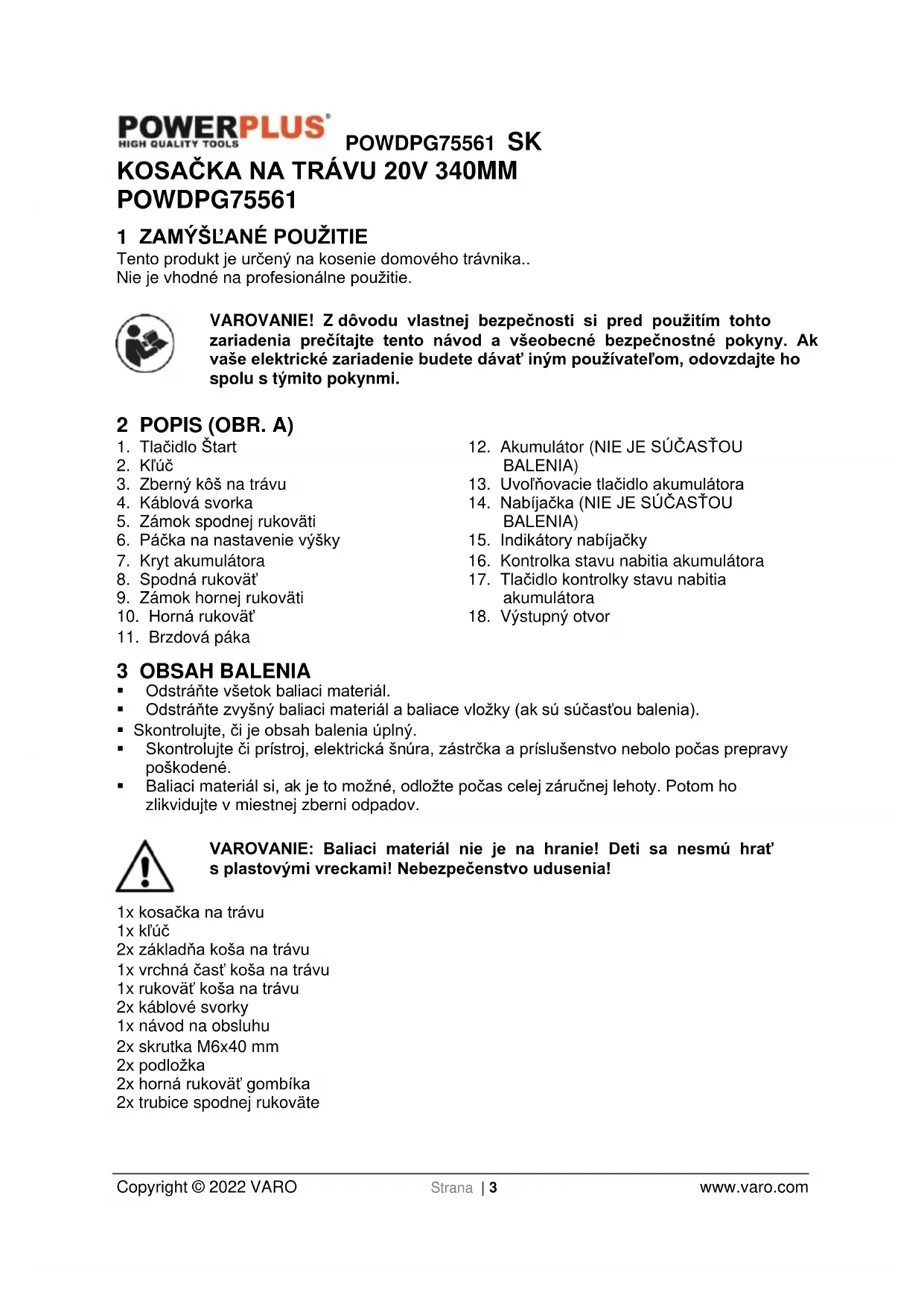

KOSAČKA NA TRÁVU 20V 340MM POWDPG75561
1 ZAMÝŠL'ANÉ POUŽITIE
Tento produkt je určený na kosenie domového trávnika..
Nie je vhodné na profesionálne použitie.
VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho spolu s týmito pokynmi.
2 POPIS (OBR. A)
-
Tlačidlo Štart
-
Klúč
-
Zberný kôš na trávu
-
Káblová svorka
-
Zámok spodnej rukoväti
-
Páčka na nastavenie výšky
-
Kryt akumulátora
-
Spodná rukovät'
-
Zámok hornej rukoväti
-
Horná rukovät'
-
Brzdová páka
-
Akumulátor (NIE JE SÚČASŤOU BALENIA)
-
Uvolňovacie tlačidlo akumulátora
-
Nabíjačka (NIE JE SÚČASTOU BALENIA)
-
Indikátory nabíjačky
-
Kontrolka stavu nabitia akumulátora
-
Tlačidlo kontrolky stavu nabitia akumulátora
-
Výstupný otvor
3 OBSAH BALENIA
- Odstráňte všetok baliaci materiál.
- Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
- Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
- Baliaci materiál si, ak je to možné, odložte počas celej záručnej lehoty. Potom ho zlikvidujte v miestnej zberni odpadov.
VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrat's plastovými vreckami! Nebezpečenstvo udusenia!
1x kosačka na trávu
1x kl'úč
2x základňa koša na trávu
1x vrchná časť koša na trávu
1x rukovät' koša na trávu
2x káblové svorky
1x návod na obsluhu
2x skrutka M6x40 mm
2x podložka
2x horná rukovät' gombíka
2x trubice spodnej rukoväte
Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte predajcu.
4 SYMBOLY
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
 | Označuje nebezpečenstvo zranenia alebo poškodenia náradia. |  | Pozorne si prečítajte pokyny. |
 | Zabezpečte odstup okolostojacich. |  | Varovanie!Lietajúce predmety! |
 | Ruky a nohy udržujte mimo ostrých častí. |  | Kosačku vypnite a zo spínača vyberte kl'úč pred jej nastavovaním, čistením a vždy, keď ju nechávate bez dozoru. |
 | Označuje riziko zásahu elektrickým prúdom. |  | Nástroj nepoužívajte v daždi ani vo vlhkých či mokrých podmienkach. Hrozí riziko zásahu el. prúdom. |
 | Pred ich dotknutím počkajte, kým sa všetky časti úplne zastavili. Čepele sa otáčajú po vypnutí stroja d'alej, otáčajúca sa čepel’ môže spôsobit’ úraz. |  | Noste ochranné okuliare. |
 | Nástroj, v ktorom ochrana proti úrazu elektrickým prúdom spočíva v napájaní veľmi nízkym napätím, a napätia, ktoré sú vyššie ako tieto veľmi nízke napätia, nevznikajú. |  | V súlade so základnými požiadavkami európskych smerníc. |
 | Noste ochranné rukavice. |  | Noste ochranné topánky. |
 | Nabíjačku a akumulátor nevystavujte vode. |  | Nabíjačku a akumulátor nelikvidujte spálením. |
 | Okolitá teplota max. 40 °C (iba pre batériu).Dôležitá informácia. |  | Batériu a nabíjačku používajte iba v zatvorených miestnostiach.Elektrické výrobky sa nesmú likvidovat’ s domovým odpadom. |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Dôkladne si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úraz elektrickým prúdom, požiar alebo závažný úraz. Odložte si všetky varovania a pokyny pre prípad, že ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
5.1 Pracovná plocha
- Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
- Elektrické náradie nepoužívajte vo výbušných prostrediach obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
- Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.
- Vidlice elektrického náradia musia zodpovedať sietovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie neupravených vidlíc zodpovedajúcich sietovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
- Nedotýkajte sa uzemnených povrchov a povrchov spojených s uzemnením ako sú potrubia, radiátory, sporáky alebo chladničky. Ak je vaše telo uzemnené alebo spojené s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
- Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie ani vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán ani pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom. - Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
- Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený prúdovým ističom (RCD). Používanie ističa RCD znižuje riziko úrazu elektrickým prúdom.
- Pri používaní elektrického náradia zachovávajte ostražitost', sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte pri únave ani pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
- Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
- Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že je vypínač vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
POWDPG75561 SK
- Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
- Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
- Noste vhodné oblečenie. Nenoste volné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Volné odevy, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých dielov.
- Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok je možné znížit' nebezpečenstvo spôsobované prachom.
- Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat' vypínačom, je nebezpečné a musí sa opravit'.
- Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
- Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
- Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opravit'. Veľa úrazov spôsobuje nedostatočne udržiavané elektrické náradie.
Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a l'ahšie sa ovládajú. - Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako na tie, na ktoré je určené, môže spôsobit' nebezpečnú situáciu.
5.5 Servis
- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnost' elektrického náradia.
6 ĎALŠIE BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA KOSAČIEK NA TRÁVU
- Toto zariadenie nesmú používať deti. Deti by mali byť pod dohl'adom, aby sa so zariadením nehrali. Deti nesmú vykonávať čistenie ani údržbu.
- Toto zariadenie môžu používať osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami za podmienky, že sú pod dozorom alebo boli poučené o bezpečnom používaní tohto zariadenia a že rozumejú rizikám, ktoré z toho vyplývajú.
- Oboznámte sa s návodom a správnym používaním tohto zariadenia.
- Nenoste vol'né oblečenie ani oblečenie s visiacimi šnúrkami alebo opaskami.
- Vymeňte opotrebované alebo poškodené diely.
- Pri otáčaní kosačky a jej prit'ahovaní smerom k sebe bud'te obzvlášť opatrní.
POWDPG75561 SK
- Motor nespúšťajte, ked' nie je nainštalovaný kôš na zachytávanie trávy.
- Upozorňujeme, že na strojoch s viacerými reznými čepel'ami môže v dôsledku priemeru reznej plochy dochádzat' k otáčaniu d'alších rezných čepelí.
- Pri nastavovaní stroja dávajte pozor, aby sa vám prsty nezachytili do pohybujúcich sa nožov a pevných dielov stroja.
- Pri vykonávaní údržby reznej čepele dávajte pozor, pretože aj keď je napájanie vypnuté, rezné čepele sa stále môžu pohybovať.
- Z bezpečnostných dôvodov vymeňte opotrebované a poškodené diely. Používajte iba originálne náhradné diely a príslušenstvo.
- Tento stroj musí byť napájaný iba 30 mA vypínacím prúdom cez prúdový chránič (RCD).
- Det'om alebo l'ud'om, ktorí nie sú oboznámení s týmto návodom, nedovol'te používat' túto kosačku. Vek operátora môže byt' obmedzený miestnymi predpismi.
- Trávu nekoste, ked' sa v blízkosti nachádzajú l'udia, obzvlášt' deti a domáce zvieratá.
- Operátor alebo používatel' zodpovedá za nehody alebo nebezpečenstvá, ktoré môžu vzniknút' iným luðom alebo ich majetku.
- Kosačku na trávu neprevádzkujte naboso alebo iba s otvorenými sandálmi, ale vždy noste pevnú obuv a dlhé nohavice.
- Plochu, na ktorej bude kosačka na trávu prevádzkovaná, dôkladne skontrolujte a odstráňte všetky kamene, palice, drôty, kosti a iné cudzie predmety.
- Pred použitím vždy vizuálne skontrolujte čepele, skrutky čepelí a reznú zostavu, či nenesú známky opotrebovania, alebo či nie sú poškodené.
- Aby bolo zachované vyváženie, opotrebované a poškodené čepele a skrutky vymeňte v súpravách.
- Trávu koste iba pri dennom svetle alebo pri dobrom umelom svetelnom zdroji.
- Kráčajte, ale nikdy nebežte.
- Kosačku nikdy neprevádzkujte s poškodenými ochrannými krytmi ani štítni alebo bez ochranných zariadení, napríklad bez namontovaných vychyľovačov a/alebo košov na zachytávanie trávy.
- Kosenie na násypoch môže byť nebezpečné:
– Nekoste na veľmi strmých svahoch.
–Na svahoch alebo mokrej tráve vždy pevne stojte, aby ste sa nepošmykli.
–Koste naprieč svahom – nikdy nie nahor a nadol.
–Pri zmene smeru na svahoch bud'te vel'mi opatrní.
–Pri ustupovaní alebo prit'ahovaní kosačky k sebe bud'te vel'mi opatrní.
Čepele zastavte, keď sa kosačka musí pre prepravu naklonit’, pri prechádzaní cez iné plochy, než je tráva a pri preprave kosačky na miesto, ktoré sa má kosiť, a spät’.
- Kosačku nenakláňajte pri jej spúšťaní alebo zapínaní motora, okrem prípadov, ked' kosačka musí byť naklonená pri spúšťaní vo vysokej tráve. V takomto prípade ju nenakláňajte viac, než je nevyhnutne potrebné a nakláňajte iba tú časť, ktorá je d'alej od operátora. Pred sklopením stroja spät' na zem musíte mat' vždy obidve ruky v prevádzkovej polohe.
Kosačku zapínajte vždy podľa návodu a nohy majte d’alej od čepelí.
■ Ruky ani nohy nikdy nemajte v blízkosti rotujúcich častí alebo pod nimi.
- Vždy sa vyhýbajte výstupným otvorom.
Kosačku nikdy nezdvíhajte ani neprenášajte, pokial' je motor v chode.
■ Uistite sa, že všetky pohyblivé časti sú úplne zastavené:
– vždy, ked' odchádzate od kosačky;
–pred odstránením prekážok alebo uvoľnením zablokovania vyhladzovacieho kanála;
–pred kontrolou, čistením alebo prácou na kosačke;
POWDPG75561 SK
-pri náraze na cudzí predmet. Zistite rozsah poškodenia kosačky a pred jej opätovným uvedením do prevádzky vykonajte potrebné opravy.
- Ak kosačka na trávu začne abnormálne vibrovať, musí sa ihned' vykonat' jej kontrola.
– skontrolovať, či nie je upchaná;
-vykonat' potrebné opravy poškodených dielov;
–skontrolovať, či sú utiahnuté všetky matice, svorníky a skrutky.
- Všetky matice, svorníky a skrutky musia byť utiahnuté, aby kosačka bola v bezpečnom prevádzkovom stave.
- Vrecko na zachytávanie trávy pravidelne kontrolujte, či nenesie známky opotrebovania, alebo či nie je poškodené.
- Z bezpečnostných dôvodov vymeňte opotrebované a poškodené diely.
7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY
Používajte iba akumulátory a nabíjačky, ktoré sú použitelné pre toto zariadenie.
7.1 Batérie
- Nikdy neotvárajte zo žiadneho dôvodu.
■ Neskladujte na miestach, kde môže teplota prekročit' 40 °C.
- Nabíjajte len pri okolitej teplote v rozsahu od +4 do +40 °C.
- Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40% kapacity.
- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (−) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.
- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.
- V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:
– Kvapalinu opatrne poutierajte handričkou.
–Zabráňte kontaktu s pokožkou.
–V prípade kontaktu s pokožkou alebo očami sa riad'te týmito pokynmi:
√ Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napríklad šťavou z citróna alebo octom.
√ V prípade kontaktu s očami, vyplachujte vel'kým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.
Batériu nespal'ujte.
7.2 Nabíjačky
- Nikdy nenabíjajte nedobíjateľné batérie.
■ Poškodené káble ihned' vymeňte. - Nevystavujte vode.
■ Nabíjačku neotvárajte.
- Do nabíjačky nepichajte.
Nabíjačka je určená len na použitie vo vnútri.
8 NABÍJANIE, VKLADANIE A VYBERANIE AKUMULÁTORA
- Svieti zelená kontrolka: pripravené na nabíjanie.
■ Bliká červená kontrolka: nabíja sa.
■ Svieti zelená kontrolka: nabíjanie je dokončené. - Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.
Poznámka: Ak akumulátor správne nepasuje, odpojte ho a uistite sa, že pre túto nabíjačku je to správny model, ako je uvedené v tabuľke s technickými parametrami. Nenabíjajte žiadny iný akumulátor alebo ten, ktorý sa nedá bezpečne vložit do nabíjačky.
POZNÁMKA: Ak sa akumulátor pri nepretržitom používaní v nástroji zohrieva, pred nabíjaním ho nechajte vychladnút' na izbovú teplotu. Týmto sa predíži životnosť akumulátorov.
8.2 Vkladanie akumulátora (obr. A a B)
VÝSTRAHA Ked' na kosačku montujete diely, nastavujete ju alebo čistíte alebo ked' ju nepoužívate, vždy vyberte akumulátor (12) a kl'úč (2) zo spínača. Vybratím akumulátora z kosačky a kl'úča zo spínača sa zabráni náhodnému spusteniu, ktoré by mohlo spôsobit' závažné zranenie.
- Odstráňte kryt akumulátora (7).
■ Akumulátor (12) vložte do kosačky. - Vyvyšené rebrá na akumulátore zarovnajte s drážkami v otvore pre akumulátor.
- Akumulátor spustite do priehradky, až kým nezaklapne na miesto.
■ Založte kryt akumulátora.
VÝSTRAHA Pred začatím prevádzky sa uistite, že západka v hornej časti akumulátora zaklapne na miesto a že akumulátor je uložený a zaistený v otvore pre akumulátor kosačky. Ak akumulátor nie je pevne uložený, môže vypadnút' a spôsobit' vážne zranenie.
8.3 Vyberanie akumulátora (obr. A a B)
- Odstráňte kryt akumulátora.
- V hornej časti akumulátora zatlačte na tlačidlo západky a podržte ho stlačené.
- Akumulátor vyberte z kosačky.
VÝSTRAHA Aby sa zabránilo vážnemu zraneniu, pri prenášaní alebo prepravovaní kosačky vždy vyberte akumulátor a zo spínača vytiahnite klůč.
8.4 Indikátor nabitia akumulátora (obr. A)
Na akumulátore sú indikátory jeho nabitia (16). Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (17). Pred použitím zariadenia stlačte spúšť skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.
Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:
- svietia 3 kontrolky LED: akumulátor je plne nabitý,
- svietia 2 kontrolky LED: akumulátor je nabitý na 60 %,
- svieti 1 kontrolka LED: akumulátor je takmer vybitý.
9 MONTÁŽ
9.1 Montáž rukoväte
9.1.1 Montáž spodnej rukoväte (obr. A a C)
- Odstráňte uzamykací gombík (5) a podložku na oboch stranách. Tieto prvky sa nachádzajú nad zadnými kolieskami.
- Nasuňte spodnú rukováť (8) cez upevňovacie skrutky umiestnené nad zadnými kolesami.
■ Nasuňte na skrutky podložky.
■ Upevnite rukovät' pomocou zaist'ovacích gombíkov (5).
9.1.2 Montáž hornej časti rukoväti (obr. A a D)
- Vsuňte jednu dlhú montážnu skrutku otvorom na jednej strane spodnej rukoväti (8) tak, aby koniec smeroval von.
- Umiestnite homú rukovát' (10) nad koniec skrutky, nainštalujte podložku a gombík hornej rukováte (9).
- Na opačnej strane zarovnajte otvoru hornej (10) a spodnej (8) rukoväte a namontujte druhú dlhú skrutku.
Nainštalujte podložku a gombík hornej rukoväte (9). Dotiahnite oba gombíky.
POZNÁMKA: Ak je spodná rukovät' (8) uvoľnená a úplne nezapadá do drážky, otočením doprava ju zaistite.
9.1.3 Vedenie napájacieho kábla (obr. A a D)
- Napájací kábel vedte na vrchu dolných a horných riadidiel pomocou dodaných káblových svoriek (4).
Pozor: napájacie káble musia byt' vždy umiestnené na vrchu riadidiel. To umožňuje vol'ný pohyb kábla v hornej časti spodnej časti, ked' je rukovät' zložená. Nesprávna montáž kábla môže viest' k jeho poškodeniu alebo natiahnutiu, čo môže viest' k poruche stroja. V tomto prípade je záruka neplatná.
9.1.4 Spustenie hornej rukoväte (obr. A a D)
Uvolnite zámky hornej rukoväte (9), kým sa rukovät' (10) nebude dat' lahko otáčat'.
Sklopte hornú rukovat dopredu, kosačka je teraz skladnejšia.
9.2 Montáž koša na trávu (obr. A a E)
Zberný kôš na trávu (3) sa dodáva v 3 samostatných častiach a je ho potrebné zmontovať.
POWDPG75561 SK
- Položte spodnú časť (a) na rovný povrch a pripevnite hornú časť (b) na miesto.
■ Uistite sa, že všetky spojovacie časti do seba pevne zapadnú.
Rovnakým spôsobom nasad'te rukovät' (c) na hornú čast'.
9.3 Montáž koša na zachytávanie trávy (obr. A a B)
- Zo spínača vytiahnite klúč (2) a vyberte akumulátor (12).
- Otvorte dvierka na zadnom výstupnom otvore (18).
- Zdvihnite kôš na zachytávanie trávy a umiestnite ho pod dvierka zadného výstupného otvoru tak, aby jeho háčiky zapadli do drážok v telese kosačky.
■ Uvoľnite dvierka na zadnom výstupnom otvore (18). - Ked' ste pripravení na kosenie, do spínača znova zasuňte klúč a vložte akumulátor.
10 PREVÁDZKA
10.1 Uvedenie kosačky do chodu a zastavenie (obr. A a B)
- Odstráňte kryt akumulátora (7).
■ Vložte akumulátor. - Klúč (2) vložte do otvoru pre klúč.
■ Založte kryt akumulátora (7). - Vytiahnite brzdovú páku (11) smerom k rukoväti a uvoľnením tlačidla spust’te kosačku.
- Ak chcete kosačku zastavit', uvoľnite tlačidlo brzdovej páky (11).
10.2 Nastavenie výšky čepele (obr. A a F)
Rezné kotúče sú v kosačke pri dodaní nastavené do spodnej reznej polohy. Pred prvým použitím kosačky zdvihnite rezné kotúče do takej výšky, ktorá najlepšie vyhovuje vášmu trávniku.
Nastavenie výšky rezných kotúčov:
- Zo spínača vytiahnite klúč a vyberte akumulátor.
- Ak chcete zvýšit' výšku čepelí, uchopte páčku na nastavenie výšky (6) a posuňte ju smerom k zadnej časti kosačky.
- Ak chcete znížit' výšku čepelí, uchopte páčku na nastavenia výšky (6) a posuňte ju smerom k prednej časti kosačky.
- Ked' ste pripravení na kosenie, do spínača znova zasuňte klúč (2) a vložte akumulátor.
10.3 Varovanie na zaplnenie koša na trávu (obr. A a E)
Koš na trávu je vybavený dielom, ktorý ukazuje jeho zaplnenie (d).
- Bezpečnostné zariadenia, vetracie otvory a kryt motora udržiavajte čo najčistejšie a bez prachu. Utrite zariadenie čistou handrou alebo prečistite ho nízkotlakovým stlačeným vzduchom.
- Prístroj vám odporúčame čistiť hned’ po každom použití.
- Zariadenie čistite pravidelne vlhkou handrou a mazľavým mydlom. Nepoužívajte čistiace prostriedky ani rozpúšťadla; mohli by nepriamo pôsobit’ na plastické časti zariadenia. Dbajte na to, aby sa do prístroja nedostala voda.
Nikdy nepoužívajte rozpúšťadlá, ako napríklad benzín, alkohol, čpavkovú vodu atd'. Tieto rozpúšťadlá môžu poškodit' plastické dielce.
11.2 Údržba čepele
■ Z čepele pravidelne odstraňujte trávu a nečistoty.
- Na začiatku záhradníčkej sezóny dôkladne skontrolujte stav čepele.
- Ak je čepel' veľmi tupá, naostrite alebo vymeňte ju.
- Ak je čepel' poškodená alebo opotrebovaná, nainštalujte novú čepel'.
Varovanie! Dbajte na nasledujúce preventívne opatrenia:
- Dávajte pozor, aby ste sa neporezali. Na uchopenie čepele používajte rukavice na t'ažké práce alebo handru.
- Používajte iba špecifikovanú náhradnú čepel'.
■ Zo žiadneho dôvodu neodstraňujte obežné koleso.
11.3 Výmena čepele
Z bezpečnostných dôvodov odporúčame výmenu čepele autorizovaným odborníkom.
| POWDPG75561 | |
| Napätie ~ Frekvencia | 20 V |
| Počet otáčok | 2800 min ^-1 |
| Šírka kosenia | 340 mm |
| Zberná schránka/kôš | 30 l |
| Výšky kosenia | 25 – 65 mm |
| Materiál telesa | Plast |
| Materiál koša na zachytávanie trávy | Nylon s plastovým horným krytom |
| Počet výškových pozícií | 5 |
| Priemer predného kolesa | 140 mm |
| Priemer zadného kolesa | 170 mm |
| Horné držadlo | Áno |
| Skladacia rukovát' | Áno |
| Zberný | Áno |
13 HLUK
Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)
| Hladina akustického tlaku LpA | 80dB(A) |
| Hladina akustického výkonu LwA | 91dB(A) |
POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu.
aw (Vibrácie)
1,5m/s²
K = 1,5 ~m / s^2
14 ZÁRUKA
- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
- Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napríklad ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pilové listy atd'.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
- Ani poškodenia a chyby, ktoré sú dôsledkom nesprávneho používania, nespadajú pod ustanovenia záruky.
- Nenesieme žiadnu zodpovednosť ani za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenja.
- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
- Dalšie informácie získate na tel. čísle 00 32 3 292 92 90.
- Záruku zároveň nie je možné uplatňovat', ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo pret'aženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného siet’ového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek atd').
- Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
- Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
- Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.
15 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.
Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak je k dispozícii zariadenie na recykláciu, odovzdajte zariadenie na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
1 UTILIZARE PREVĂZUTĂ 3
2 DESCRIERE (FIG. A)....3
3 CONTINUTUL PACHETULUI .... 3
4 SIMBOLURI....4
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE ....5
5.1 Zona de lucru 5
