KÄYTTÖOHJE Modul ROLOC PLUS ROTHENBERGER

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on allalueteltujen standardien ja standardomisasiakirjojen vaatimusten mukainen.

DEKLARACJA ZGODNOŚCI EU

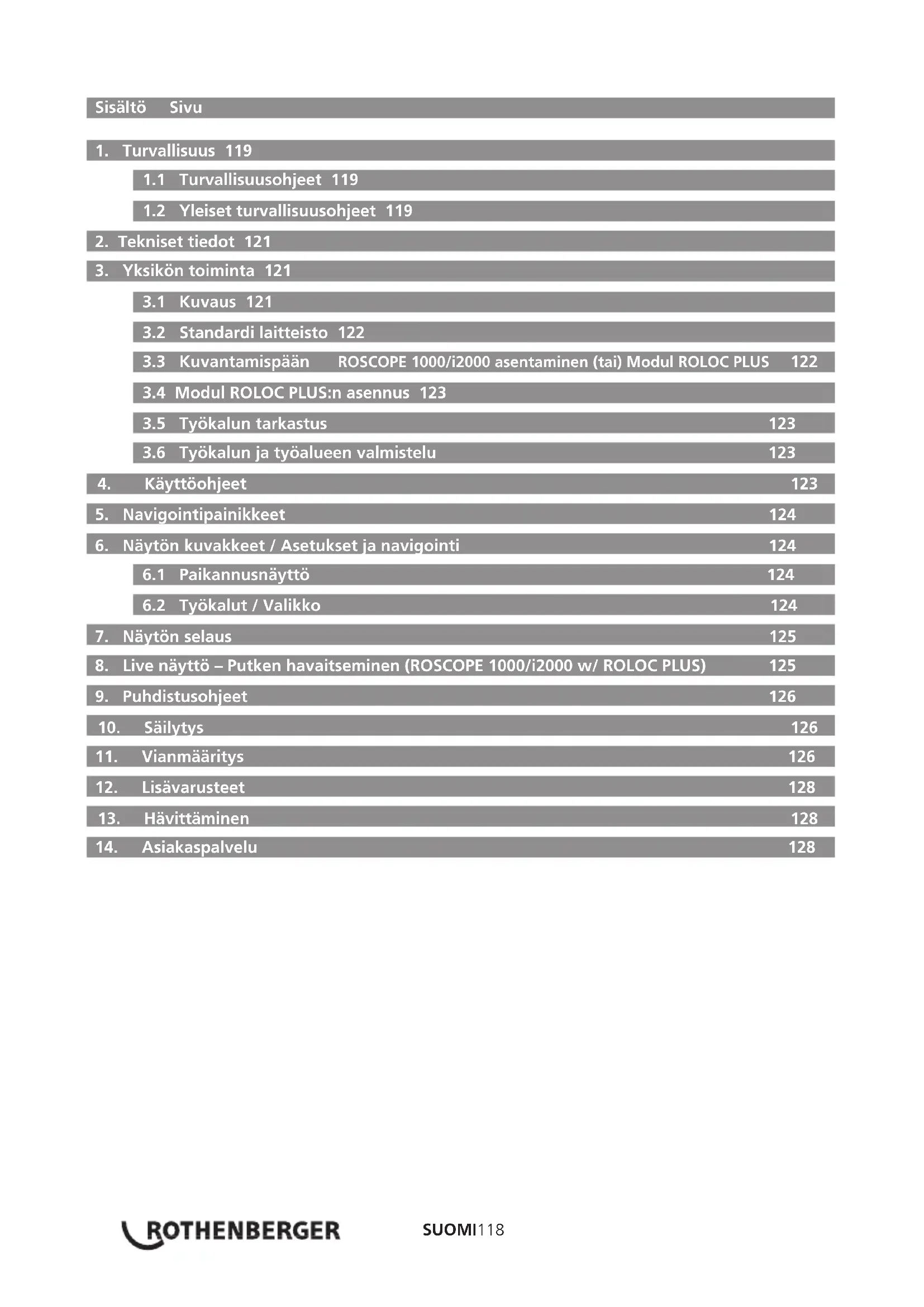

1.1 Turvallisuusohjeet 119
1.2 Yleiset turvallisuusohjeet 119

2. Tekniset tiedot 121

3. Yksikön toiminta 121

3.1 Kuvaus 121
3.2 Standardi laitteisto 122
3.3 Kuvantamispään ROSCOPE 1000/i2000 asentaminen (tai) Modul ROLOC PLUS 122
3.4 Modul ROLOC PLUS:n asennus 123
3.5 Työkalun tarkastus 123
3.6 Työkalun ja työalueen valmistelu 123

4. Käyttöohjeet 123

5. Navigointipainikkeet 124

6. Näytön kuvakkeet / Asetukset ja navigointi 124

6.1 Paikannusnäyttö 124
6.2 Työkalut / Valikko 124

7. Näytön selaus 125

8. Live näyttö – Putken havaitseminen (ROSCOPE 1000/i2000 w/ ROLOC PLUS) 125

9. Puhdistusohjeet 126

1. Säilytys 126
2. Vianmääritys 126
3. Lisävarusteet 128
4. Hävittäminen 128
5. Asiakaspalvelu 128

Dokumentissa käytetyt merkinnät:

Vaara!

Merkki varoittaa loukkaantumisista.

Huom!

Merkki varoittaa esine- ja ympäristövahingoista.

Viittaa toimenpiteisiin

Tätä tuotetta koskevat: Yhdysvaltojen patentit 7,384,308; 7,431,619 B2; 7,581,988 B2; 7,584,534; Kiinan patentit: ZL200620147826.1; ZL200620147827.6; ZL2007200004596.8; ja muut käynnissä olevat patenttihakemukset.

1. Turvallisuus

1.1 Turvallisuusohjeet

Käsinpideltävän ROSCOPE 1000/i2000 -tarkastusvälineen turvallisuus

1. Älä käytä räjähdysalttiissa ympäristöissä, kuten syttyvien nesteiden, kaasujen tai voimakkaan pölyn läheisyydessä.
2. Älä altista syövyttäville kemikaaleille.
3. Kuvantamislaite on vedenkestävä 9 m:n syvyyteen saakka, käsin pideltävän laitteen käyttö tulee kuitenkin rajoittaa kuiviin ympäristöihin (sillä se ei ole vedenkestävä).

1.2 Yleiset turvallisuusohjeet

VAROITUS! Lue kaikki ohjeet.

Mikäli alla olevia ohjeita ei noudateta, vaarana voi olla sähköisku, tulipalo ja/tai vakava henkilövamma. Kaikissa alla olevissa varoituksissa esiintyvä termi „sähkötyökalu“ viittaa sähköverkkoon liitettyyn (virtajohdolla varustettuun) sähkötyökaluun tai akulla toimivaan (langaton) sähkötyökaluun.

SÄILYTÄ NÄMÄ OHJEET.

1) Työalue

a) Pidä työalue puhtaana ja hyvin valaistuna. Onnettomuuksia saattuu helpommin, jos työalue on epäjärjestyksessä ja huonosti valaistu.
b) Älä käytä sähkölaitteita räjähdysalttiissa ympäristöissä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut aiheuttavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja ulkopuoliset henkilöt kaukana sähkötyökalusta sen käytön aikana. Häiritsevät tekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan muuta pistoketta millään tavalla. Älä käytä mitään sovitinta maadoitettujen sähkötyökalujen kanssa. Sähköiskunvaara on pienempi, kun pistokkeisiin ei tehdä muutoksia ja pistoke sopii pistorasiaan.
b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, lisäosiin ja jäähdyttimiin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja vesisateelle tai kosteille olosuhteille. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara on suurempi.
d) Älä käytä väärin virtajohtoa. Älä käytä virtajohtoa sähkötyökalun kuljettamiseen, vetämiseen tai pistokkeen irrottamiseen. Suojaa johto lämmöltä, öljyltä, teräviltä reunoilta tai liikkuvilta osilta. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Kun sähkötyökaluja käytetään ulkotilassa, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Ole varovainen, kiinnitä huomiota suorittamiisi toimenpiteisiin ja käytä tervettä järkeä sähkötyökalun käytön aikana. Älä käytä sähkötyökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Pienikin tarkkaamattomuus sähkötyökalun käytön aikana voi johtaa vakavaan henkilövahinkoon.

b) Turvavarusteiden käyttö. Käytä aina suojalaseja. Olosuhteiden mukaiset turvavarusteet, kuten suojanaamari, turvajalkineet, suojakypärä tai kuulonsuojaimet vähentävät henkilövahinkoja.

c) Vältä bahingollista käynnistymistä. Varmista, että virtakytkin on pois päältä ennen laitteen kytkemistä sähköverkkoon. Jos sähkötyökaluja kuljetetaan pitämällä sormea virtakytkimellä tai jos sähkötyökalun virtakytkin on pälle verkkovirtaan kytkemisen aikana, onnettomuuksien vaara on suurempi.

d) Poista säätöavaimet tai jakoavaimet ennen sähkötyökalun kytkemistä päälle. Sähkötyökalun kiertävään osaan kiinni jäänyt avain voi johtaa henkilövahinkoihin.

e) Älä kurottele. Säilytä aina hyvä jalansija ja tasapaino. Tällöin säilytät paremman sähköty- ökalun hallinnan odottamattomissa tilanteissa.

f) Käytä asianmukaista vaatetusta. Älä käytä löysää vaatetusta tai koruja. Pidä hiukset, vaatteet ja käsineet kaukana liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat jäädä liikkuviin osiin.

g) Jos laitteissa on pölynpoisto- ja pölynkeräysjärjestelmä, varmista, että ne on liitetty oikein ja että niitä käytetään oikeaoppisesti. Kyseisten järjestelmien käyttö voi vähentää pölyyn liittyviä vaaroja.

4) Sähkötyökalun käyttö ja hoito

a) Älä käytä sähkötyökalua voimaa käyttäen. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Oikea sähkötyökalu suorittaa toimenpiteen paremmin ja turvallisemmin käyttäen sen suunniteltua tehoa.

b) Älä käytä sähkötyökalua, jos sen virtakytkin ei kytke sitä päälle ja pois päältä. Sähkötyökalut, joita ei voida hallita virtakytkimestä, ovat vaarallisia ja ne on korjattava.

c) Irrota pistoke virtalähteestä ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai sähkötyökalujen asettamista säilöön. Kyseiset varotoimet vähentävät työkalun tarkoituksettoman käynnistymisen vaaraa.

d) Säilytä tyhjäkäynnillä toimivia sähkötyökaluja lasten ulottumattomissa. Älä myös- kään anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole riittävää tunte- musta tai jotka eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia, jos käyttäjällä ei ole riittävää koulutusta.

e) Säilytä sähkötyökalujen hyvä kunto. Tarkista liikkuvien osien virheelliset kohdistukset tai kiinni juuttumiset, osien vauriot ja muut viat, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vaurioitunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti hoidetuista sähkötyökaluista.

f) Pidä leikkaavat työkalut terävinä ja puhtaina. Oikeaoppisesti ylläpidetyt leikkausvälineet terävillä terillä juuttuvat kiinni harvemmin ja niiden hallinta on helpompaa.

g) VKäytä sähkötyökalua, lisävarusteita ja teriä jne. näiden ohjeiden mukaisesti ja sähkötyökalun käyttötarkoituksen mukaisesti, huomioi käyttöolosuhteet ja suoritettavat toimenpiteet. Jos sähkötyökalua käytetään sen käyttötarkoituksista poikkeaviin tarkoituksiin, vaaratilanteita voi syntyä.

5) Akulla toimivan työkalun käyttö ja hoito

a) Varmista, että virtakytkin on pois päältä ennen akun asettamista paikoilleen. Onnettomuuksia voi sattua, jos akku asetetaan sähkötyökaluun, jonka virtakytkin on päällä.

b) Lataa akku vain valmistajan määrittämää laturia käyttäen. Akkulaturin käyttäminen sopimattoman akun kanssa voi aiheuttaa tulipalovaaran.

c) Käytä sähkötyökaluja vain niille tarkoitettujen akkujen kanssa. Muiden akkujen käyttä-

minen voi aiheuttaa henkilövahinkovaaran tai tulipalovaaran.

d) Kun akku ei ole käytössä, säilytä se kaukana metallisista esineistä, kuten klemmareista, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metallisista osista, jotka voivat yhdistää navat. Akkunapojen yhdistäminen voi johtaa palovammoihin tai tulipaloon.
e) Väärinkäytön seurauksena akusta voi tulla nestettä; älä koske nesteeseen. Jos kosketat nesteeseen vahingossa, huuhtele ihoalue vedellä. Jos nestettä pääsee silmiin, huuhtele vedellä ja ota yhteyttä lääkäriin. Akusta ulos tuleva neste voi aiheuttaa ärsytystä tai palovammoja.

6) Huolto

Anna pätevän korjaajan huoltaa sähkötyökalu ja varmista, että vain alkuperäisiä varaosia käytetään. Täten voidaan varmistaa sähkötyökalun turvallisuus.

2. Tekniset tiedot

Toimintaväli (yksiköllä ROSCOPE 25/16):

(syvyys) 0.6 - 1.8m (2' - 8')

(vaakasuunnassa) 0 - 4.5m (0' - 15')

Poikkeama ja maksimiväli riippuvat aina sondista, maaperästä, putkimateriaalista jne.

Taajuudet 512 Hz, 640 Hz, 50/60 Hz passiivinen, 33 KHz aktiivinen/passiivinen

Arvioitu pariston käyttöikä ... 3-5 tuntia

(Katso pariston tekniset tiedot ylhäältä yksikköön ROSCOPE 1000/i2000)

Paino 3 lbs. 4.91 oz. / 1.5 Kg

Mitat:

Pituus 25" / 63.5 cm

Leveys 12.5" / 31.75 cm

Korkeus 4" / 10.16 cm

Käyttöympäristö:

Lämpötila 0°C to 40°C (32°F to 104°F)

Kosteus ......Enintään 95 % ei kondensoituva (näyttöyksikkö)

Säilytyslämpötila ......-20°C to 60°C (-4°F to 140°F)

3. Yksikön toiminta

3.1 Kuvaus

ROLOC PLUS on tarkoitettu käytettäväksi käsikäyttöisen Modul 25/16 ja ROSCOPE 1000/i2000 -näyttölaitteen kanssa. Käsikäyttöinen ROSCOPE 1000/i2000 -näyttölaite irrotetaan Modul 25/16 -yksiköstä, kun tukkeuma tunnistetaan ja sen sijainti määritetään, se kytketään sitten uudelleen ROLOC PLUS -linjan tunnistuslaitteeseen välityssondin määrittämiseksi Modul 25/16 -näyttölait- teen kelassa. Kun kaikkia (3) yksikköä käytetään yhdessä, alan ammattilaiset voivat tarkasti tunni- staa ja määrittää vaurioituneen tai tukkiutuneen putken tai tyhjennysputken sijainnin.

Huomaa: muut välityssondit, joiden taajuudet ovat yhteensopivat, voidaan myös määrittää Module ROLOC PLUS -laitteella käsikäyttöistä ROSCOPE-yksikköä käyttäen.

kalliseen svötkolartokseen väplevien naltalläten joh tämä (tai muu) putken jäljki kuten kaasputker joissa välinettä "ei" saa pää sta aina yhteyttä paikallisee makä latten haattallisten

TÄRKEÄ HUOMAUTUS : On aina suositeltavaa ottaa yhteyttä pai-ENNEN KAIVAMISTA) mahdollisten maan ojen tai kaasuputkien sijainnin tarkistamiseksi.

HUOMAA: kaikki putket "eivät" välitä sopivaa signaalia, jotta

tämä (tai muu) pärken jäljitin voi tunnistaa ne, ja muut kohteet, kuten kaasuputket joissa "ei" ole minkäänlaista sähkölatausta. Tätä välinettä "ei" saar tää standardia turvaprotokollaa korvaavana. Ota aina yhteyttä paikalliseen syöttölaitokseen ennen kaivamista makään listen naallisten ja kuolemanvaarallisten virheiden välttämiseksi!

3.2 Standardi laitteisto

ROLOC PLUS (Nro 1500000057) toimitetaan seuraavilla osilla (Kuva 1):

• Module ROLOC PLUS (ROSCOPE 1000/i2000 myydään erikseen)
• Ohjekirja
• Muottiin puhallettu kotelo

Kuva 1 – ROLOC PLUS (Nro 1500000057) Järjestelmäosat

3.3 Kuvantamispään ROSCOPE 1000/i2000 asentaminen (tai) Modul ROLOC PLUS

Vain yksi kuvantamislaite tulee kytkeä laitteeseen yhdellä kertaa. Varmista aina, että yksikkytketty pois päältä kuvantamislaitteen asentamisen tai poistamisen aikana.

ROSCOPE 1000/i2000 -tarkastuslaitteen käyttö edellyttää, että kuvantamispään johto on liitetty käsin pideltävään laitteeseen. Kytke johto käsin pideltävään laitteeseen ja varmista, että kosketin ja aukko (Kuva 2 ja 3) kohdistuvat oikein. Kun osat on kohdistettu, kiristä pyälletty mutteri käsin liitoksen pitämiseksi paikoillaan.

ROTHERBERGER Pensas Pistoke

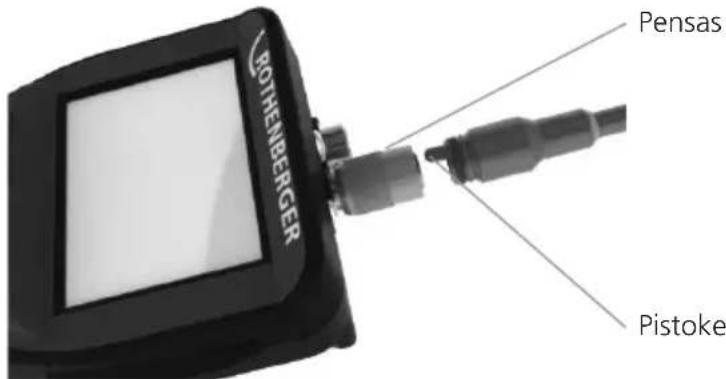

Kuva 2 - Johtojen kytkennät (liitin A, musta)

Huom: Sama joko ROSCOPE 1000/i2000 -kamerapäälle (tai) Modul ROLOC PLUS.

Liittimen B asennuspaikka

Kuva 3- Johtojen kytkennät (liitin B, hopeanvärinen)

HUOMAA: Liitintä B käytetään ROSCOPE-kuvantamislaitteen aikaisempien versioiden johdon kiinnitykseent.

1,8 m:n (4') jatkojohdot ovat saatavilla vain liittimen A kuvantamislaitteeseen ja johdon pituutta voidaan pidentää jopa 9 m (35'). Asenna jatkojohto poistamalla ensin kuvantamislaitteen johto käsin pideltävästä laitteesta löysäämällä pyällettyä mutteria. Liitä jatkojohto (-johdot) käsin pidel-tävään laitteeseen yllä olevien ohjeiden mukaisesti (Kuva 2). Kuvantamispään johdon kosketinpää sopii jatkojohdon liitospäähän.

3.4 Modul ROLOC PLUS:n asennus

Kuvassa 4 on esitetty käsikäyttöisen ROSCOPE 100/i20000 -yksikön asennustoimenpiteet kannat-timeen Modul ROLOC PLUS (putken havaitsin).

Kierrä käsikäyttöinen yksikkö paikoilleen, kun poistat kotelon, ja takaisin alkuperäi- seen asentoon sen asettamiseksi takaisin koteloon.

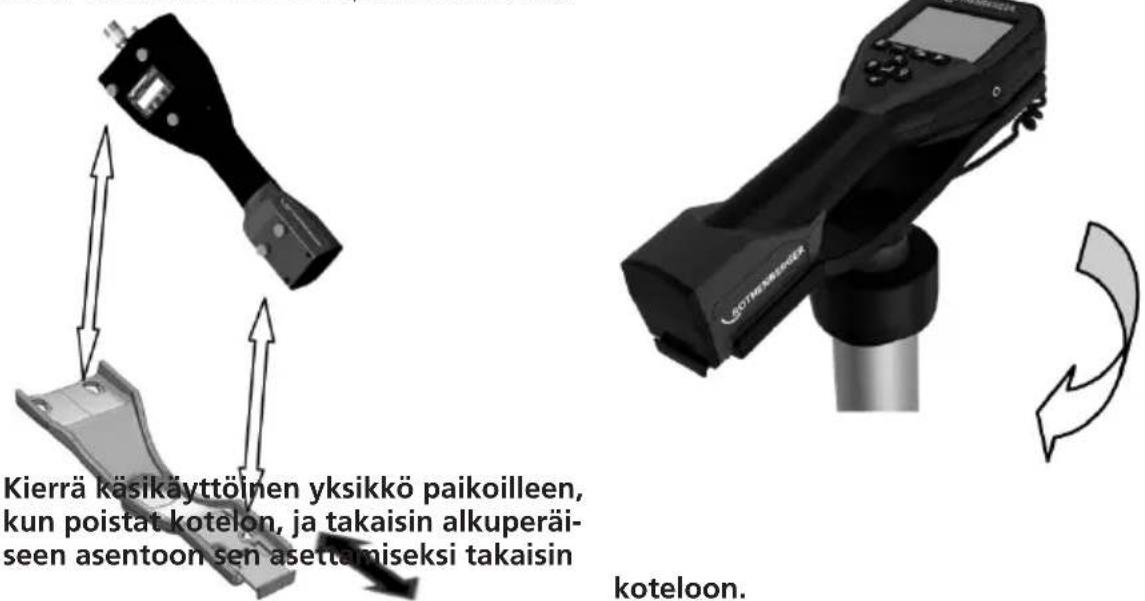

Kuva 4 - Miten käsiyksikkö ROSCOPE 1000/i2000 asetetaan pidikkeeseen

3.5 Työkalun tarkastus

1. Pidä liittimet puhtaina.
2. Tarkasta akku mahdollisten kulumien tai vaurioiden varalta.
3. Tarkasta akku mahdollisten kulumien tai vaurioiden varalta.
4. Puhdista mahdolliset epäpuhtaudet (rasva, lika, öljy tai jätevesi) laitteesta. Kuvantamislaitteen lasissa ei saa olla jäämiä optimaalisen suorituskyvyn takaamiseksi.
5. Katso kaikki merkin varoitukset Kuvasta 5.

ROTHENBERGER TIL-AND FAMILIEN & COOTLERBERGER, INC. (ORCHESTER) S/N 1002000001 www.ROTHERBERGER.com Industries, 7: 057% (or/korea/Germany)

Kuva 5 – Varoitusmerkki

3.6 Työkalun ja työalueen valmistelu

• Tarkista, että työalueen valaistus on asianmukainen.
• Työalueella ei saa olla syttyviä nesteitä, höyryjä tai pölyä.

4. Käyttöohjeet

• Lue koko käyttöopas.
• Lataa akku ja asenna se paikoilleen.
- Akku kannattaa poistaa laitteesta säilytyksen ajaksi sen käyttöiän pidentämiseksi.

5. Navigointipainikkeet

6. Näytön kuvakkeet / Asetukset ja navigointi

6.1 Paikannusnäyttö

NÄYTÖN KUVAKKEET

512 Hz C. A. 90 B.

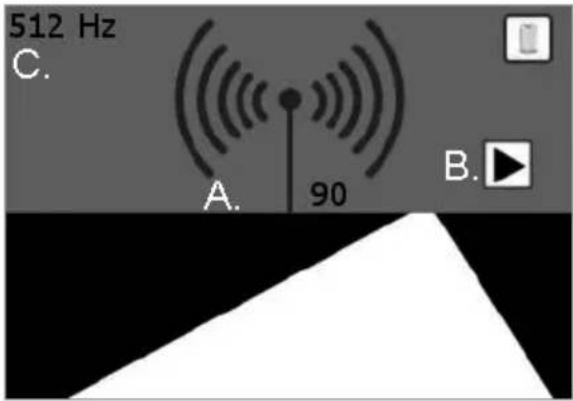

Kuva 6 – Näyttötila tunnistustilassa

A. Signaalin voimakkuus (numerot ja välitetyt aallot)

B. Nuolet

C. Sondin taajuus

Tietoa ei ole käytettävissä:

Tämä lukema voi näkyä, jos lähetin/sondi on paikantimen käyttöalueen ala- tai yläpuolella (0,6 – 1,8 m).

6.2 Työkalut / Valikko

Voit muuttaa asetuksia napauttamalla kosketusnäyttöä – näytön vasempaan alakulmaan tulee näkyviin työkalukuvake. Napauta työkalukuvaketta ja seuraava näyttö tulee näkyviin.

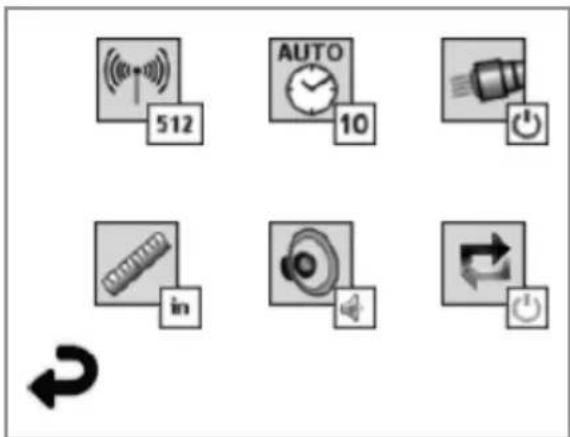

Kuva 7 – Työkalut-valikosta

Napauta seuraavia kuvakkeita asetuksien säätämiseksi alla kuvatulla tavalla.

Taajuus (512 Hz, 640 Hz, 50/60 Hz passiivinen, 33 KHz aktiivinen/passiivinen)

Automaattinen virrankatkaisu (10 min / 20 min / 30 min / ei koskaan)

Käyttövalot (ei/pois)

Mittayksikkö (englantilainen/metri)

Äänenvoimakkuus (pois/keskitaso/päällä)

Syvyys (yksittäinen mittaus / keskiarvo – useat mittauskerrat)

Palaa vaakanäyttöön (alla)

7. Näytön selaus

HUOMAA: Seuraavat näytön selaukset ovat mahdollisia VAIN tarkastuslaitteen ollessa päällä. Kun ROSCOPE 1000/i2000 -tarkastuslaite kytketään päälle, ensimmäinen näkyviin tuleva näyttö on alkunäyttö (Kuva 8). Kyseinen näyttö ilmoittaa laitteen käynnistymisen olevan käynnissä. Kun laite on käynnistynyt, näkyviin tulee automaattisesti kuvausnäyttö.

ROTHENBERGER Vers: 4.11

Kuva 8 – Alkunäyttö

8. Live näyttö – Putken havaitseminen (ROSCOPE 1000/i2000 w/ ROLOC PLUS)

Seuraa nuolia (vasen/oikea) ja kävele horisonttiin johtavaa reittiä pitkin, aivan kuin kävelisit reittiä pitkin itse. Tarkkaile kasvavaa signaalia numerolukemasta ja antennin välittämistä aalloista. Huomaa myös äänimerkki, kun lähestyt lähetintä/sondia (äänenvoimakkuuden säädöllä).

5A.2 Hz Sikaalin voimakkuus C. A. 90 B.

B. Nuolet

C. Sondin taajuus

Kuva 9 – Live näyttö

Kun olet saavuttanut voimakkaimman signaalin sijainnin (eteen/taakse/vasen/oikea), paina

←-nappi ja näyttö siirtyy syvyysnäkymään, joka kertoo lähettimen/sondin sijainnin. Paina 📄-nappi uudelleen horisonttinäkymään palaamiseksi.

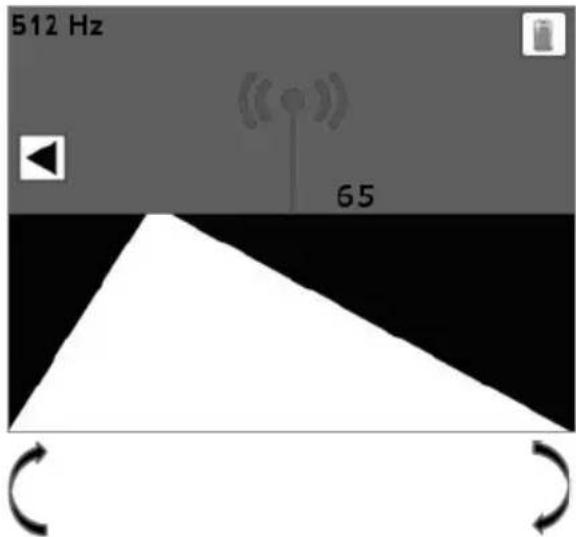

1.

Monialaisen näkemyksen

512 Hz 65

Paina

2.

Pystysuuntaisen kuva

512 Hz 1.4 m

Paina

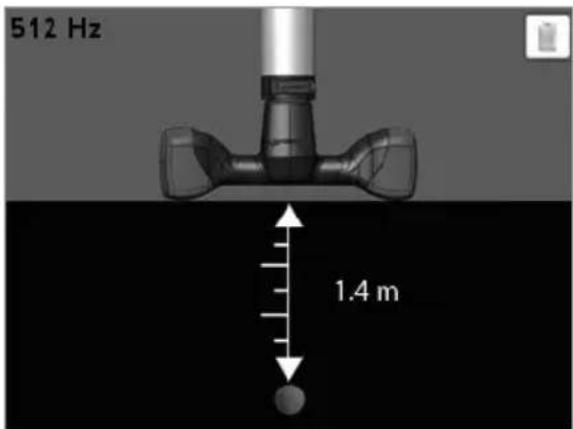

Kuva 10 – Signal/Syvyys sijainti

siirtyäksesi kohteeseen 1.

9. Puhdistusohjeet

1. Poista akku laitteesta.
2. Pyyhi lika ja rasva pois laitteesta alkoholiliinoilla, miedolla pesuaineella ja vedellä.
3. LCD-ikkuna on suositeltavaa puhdistaa suositellulla pehmeällä optisella liinalla.
4. Kuvantamispää on suositeltavaa puhdistaa suositellulla puuvillakankaalla.
5. Anna laitteen kuivua riittävästä ennen akun asettamista paikoilleen ja laitteen käyttämistä.

10. Säilytys

1. Laite on puhdistettava ennen sen asettamista säilöön pitkäksi ajaksi.
2. Säilytä viileässä ja kuivassa paikassa.
3. Akku tulee poistaa laitteesta säilytyksen ajaksi sen käyttöiän pidentämiseksi.

11. Vianmääritys

Ongelma Mahdollinen syy Ratkaisu
Näyttöyksikkö ei kytkeydy päälle	Akussa ei ole virtaa Lataa akku
	Tarkista, että akku on asennettu akkukoteloon	Aseta akku akkukoteloon
	Vika elektroniikassa Ota yhteyttä	ROTHENBERGER asiakaspalveluun
Näyttö kytkeytyy päälle, mutta siinä ei näy kuvaa.	Löysä johon kiinnitys Tarkista johtojen liitokset.
	Kuvantamispäässä on likaa Puhdista kuvantamispää
Näytössä näkyy muuttumaton kuva	Kuvaprosessorissa on virhe Kytke laite pois päältä ja päälle prosessorin resetoimiseksi
Virta ei säily akussa Akku on voinut purkautua hiukan säilytyksen aikana		Poista akku laitteesta, kun laite asetetaan säilytykseen
		Käyttöaika riippuu LEd-näytön käytöstä
		Akku on voinut vaurioitua Vaihda akku
		Akun käyttöikä on kulunut loppuun Vaihda akku
Ei signaalia Väärä taajuus Tarkista sondin taajuus ja		mukauta ROLOC-taajuus valikosta
Syvyyden mittaus Näyttää:	ROLOC PLUS on käyttövälin ulkopuolella	Tarkista voimakkain signaali
ROSCOPE 1000/i2000 Virhekoodi 1 "kytketty pois"	Virhe esiintyy, kun kuventamislaite on kytketty päälle ja toiminnassa ja poistettu sen jälkeen	Ota yhteyttä huoltopalveluun
ROSCOPE 1000/i2000 Virhekoodi 2 "Digitaalinen / Ei video synkronointia"	Ilmoittaa, että digitaalinen kuventamislaite on tunnistettu, mutta videon synkronointia ei ole	Ota yhteyttä huoltopalveluun
ROSCOPE 1000/i2000 Virhekoodi 3 "Analoginen / Ei video synkronointia"	Ilmoittaa, että analoginen kuventamislaite on tunnistettu, mutta videon synkronointia ei ole	Ota yhteyttä huoltopalveluun
ROSCOPE 1000/i2000 Virhekoodi 4 (PPI) "Videodatan virheellinen formaatti"	Ilmoittaa, että videodatan formaatti on virheellinen	Ota yhteyttä huoltopalveluun
ROSCOPE 1000/i2000 Virhekoodi 5 "Aurora havaittu"	Tässä tilassa kuventamislaitteen automaattinen korjauskaavio (vain digitaalinen kuventamislaite) tuottaa kuvan videotehosteilla – kuventamislaite resetoituu sen jälkeen. Jos tämä tila toistuu useat uudelleen yrityksen jälkeen, kyseinen virhe tulee näkyviin.	Ota yhteyttä huoltopalveluun
ROSCOPE 1000/i2000Virhekoodi 6"Sidotut tai toimimattomat datajohdot"	Tämä on itsediagnostinen virhe, jossa järjestelmä konfiguroituu itsestään testimallin luomiseksi kyseinen malli validoidaan sen jälkeen. Jos malli on virheellinen, videolähteen (-lähteiden) ja pääprosessorin välisissä datajohdoissa on oikosulku tai aukinainen piiri.	Ota yhteyttä huoltopalveluun

12. Lisävarusteet

Lisävarusteen nimi ROTHENBERGER-osanumero
ROSCOPE i2000 Nro 1500000696
Vaihto Modul TEC Nro 69601
Koukun magneetti ja peili Nro 69615
Laturi Nro 1500000715
Modul 25/16 (16 m kuvantamislaitteen kela) Nro 1500000052

13. Hävittäminen

Koneessa on osia, jotka voidaan toimittaa uusiokäyttöön. Tätä varten on hyväksynnän ja sertifik- aatin saaneita kierrätysyrityksiä. Jotta muut kuin kierrätettävissä olevat osat hävitettäisiin ympäri- stöystävällisesti (esim. elektroniikkaromu), ota yhteyttä paikalliseen jätehuoltoon tai valtuutettuun ROTHENBERGER-huoltopalveluun.

Koskee vain EU-maita:

Älä heitä sähkötyökaluja sekajätteisiin! Eurooppalaisen sähkö- ja elektroniikkaromusta annetun direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen uudelleenkäyttöä varten.

14. Asiakaspalvelu

ROTHENBERGER-asiakaspalvelu palvelee teitä eri toimipaikoissa (katso tiedot katalogista tai internetistä) ja samoja yhteystietoja käyttäen käytettävissänne on myös varaosia- sekä huoltopalvelu. Voitte tilata lisävarusteita ja varaosia paikalliselta jälleenmyyjältä tai asiakaspalvelunumerostamme:

Puhelin: + 49 (0) 61 95 / 800 - 0
