BRUKSANVISNING Modul ROLOC PLUS ROTHENBERGER

Vi försäkrar på eget ansvar att denna produkt uppfyller de angivna normerna och riktlinjerna.

EU-SAMSVARSERKLÆRING

Funktionsområde (med ROSCOPE 25/16):

(dybde) 0.6 - 1.8m (2' - 8')

(horizontal) 0 - 4.5m (0' - 15')

Lydstyrke (fra/halv/til)

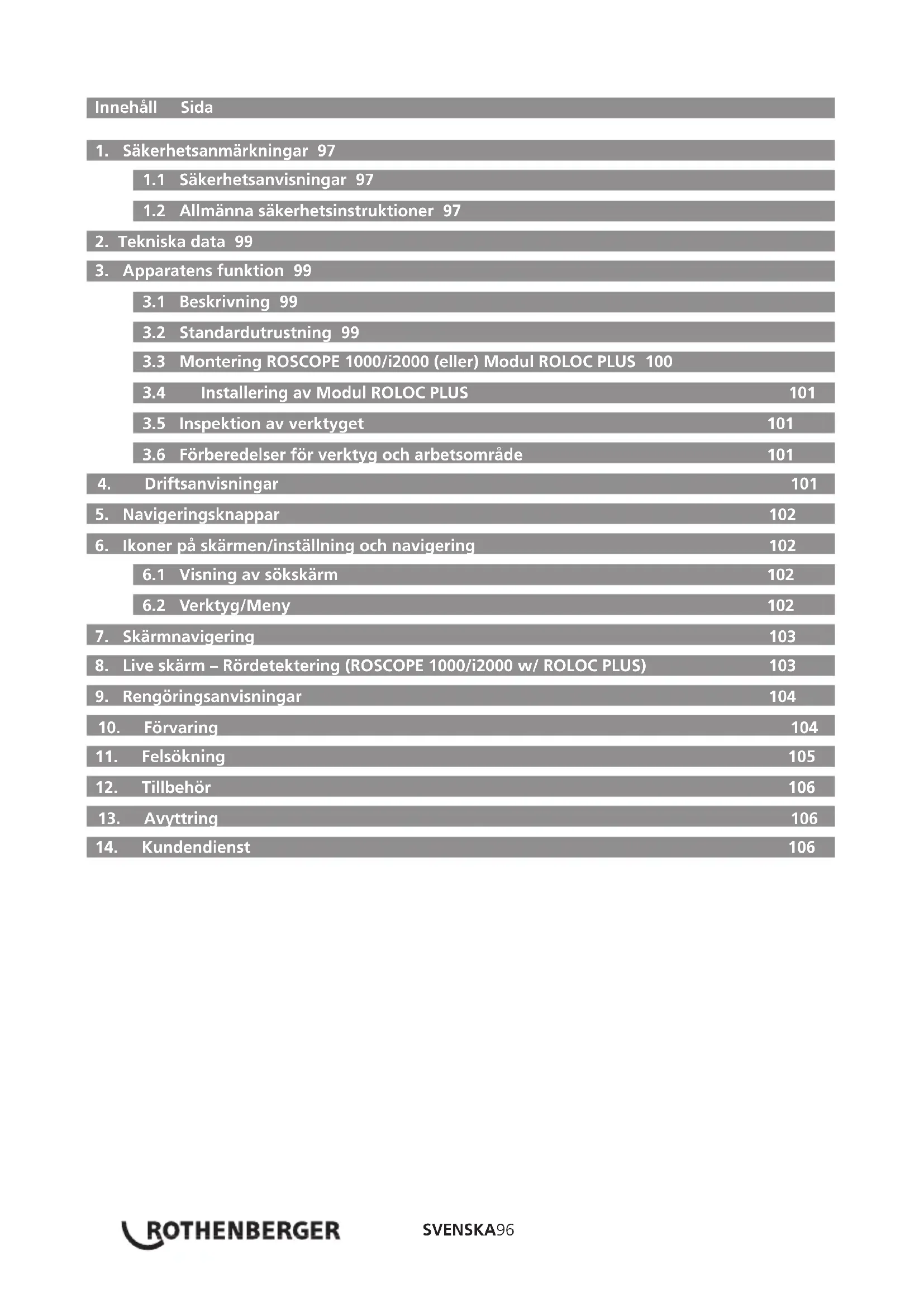

1. Säkerhetsanmärkningar 97

1.1 Säkerhetsanvisningar 97
1.2 Allmänna säkerhetsinstruktioner 97

2. Tekniska data 99

3.1 Beskrivning 99
3.2 Standardutrustning 99
3.3 Montering ROSCOPE 1000/i2000 (eller) Modul ROLOC PLUS 100
3.4 Installering av Modul ROLOC PLUS 101
3.5 Inspektion av verktyget 101
3.6 Förberedelser för verktyg och arbetsområde 101

6. Ikoner på skärmen/inställning och navigering 102

6.1 Visning av sökskärm 102
6.2 Verktyg/Meny 102

7. Skärmnavigering 103

8. Live skärm – Rördetektering (ROSCOPE 1000/i2000 w/ ROLOC PLUS) 103

9. Rengöringsanvisningar 104

1. Förvaring 104
2. Felsökning 105
3. Tillbehör 106
4. Avyttring 106
5. Kundendienst 106

Symboler i detta dokument:

Fara!

Denna symbol varnar för personskador.

OBS!

Denna symbol varnar för skador på material eller miljö.

Uppmaning till handlande

Denna produkt omfattas av: U.S.A patent 7,384,308; 7,431,619 B2; 7,581,988 B2; 7,584,534; Kinesiska patent: ZL200620147826.1; ZL200620147827.6; ZL2007200004596.8; andra patent sökta.

1. Säkerhetsanmärkningar

Säkerhet för ROSCOPE 1000/i2000, handenhet för inspektion

1. Använd inte i explosiva miljöer, såsom i närheten av brännbara vätskor, gaser eller mycket damm.
2. Utsätt inte för frätande kemikalier.
3. Bildgeneratorn är vattentät upp till 9 m djup, men användningen av handverktyget ska begränsas till torra miljöer (då det inte är vattentätt).

1.2 Allmänna säkerhetsinstruktioner

WARNING! Läs alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada. Termen „elverktyg“ i alla varningar som listas nedan refererar till ditt nätdrivna (med sladd) elverktyg eller batteridrivna (utan sladd) verktyg.

SPARA DESSA INSTRUKTIONER.

1) Arbetsområde

a) Håll arbetsområdet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte i explosiva miljöer, såsom i närheten av brännbara vätskor, gaser eller mycket damm. Elverktyg genererar gnistor vilka kan antända damm eller gaser.
c) Håll barn och andra personer på avständ när du använder elverktyg. Distraktioner kan leda till att du förlorar kontrollenen.

2) Elsäkerhet

a) Maskinens elkontakt måste passa med nätuttaget. Gör inga ingrepp av något slag på kontakten. Använd inga adapterkontakter tillsammans med jordade elverktyg. Kontakter som inte är modifierade samt överensstämmande uttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor såsom rör, element, spisar och kylskåp. Det finns en ökad risk för elstötar om din kropp är jordad.
c) Utsätt inga elverktyg för regn eller fuktiga miljöer. Det finns risk för elstötar om vatten tränger in i verktyget.
d) Var försiktig med kabeln. Använd aldrig kabeln för att bära, dra eller rycka ur kontakten med. Håll kabeln utom räckhåll för hetta, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för elstötar.
e) Vid användning av elverktyg utomhus måste en förlängningssladd avsedd för utomhusbruk användas. Användning av förlängningssladd avsedd för utomhusbruk minskar risken för elstötar.

3) Personlig säkerhet

a) Var alert, se över vad du gör och använd sunt förnuft när du använder elverktyg. Använd inte verktyget om du är påverkad av alkohol, medicin eller droger. Ett ögonblicks ouppmärksamhet kan leda till allvarliga personskador.

b) Använd säkerhetsutrustning. Använd skyddsglasögon. Säkerhetsutrustning såsom dammskyddsmask, halkfria säkerhetsskor, hjälm och hörselskydd för lämpliga förhållanden minskar risken för personskador.

c) Undvik oavsiktlig start. Se till att strömbrytaren står i avstängt läge innan du sätter in kontakten. Bär du verktyget med fingret på strömbrytaren eller om du pluggar in elverktyg som är på inbjuder du till olyckor.

d) Ta bort eventuella justernycklar eller skruvmejslar innan du sätter på verktyget. En skruvmejsel eller nyckel som sitter kvar på en roterande del på ett elverktyg kan leda till personskador.

e) Sträck dig inte för långt. Stå alltid stadigt och håll balansen. På så sätt har du bättre kontroll över verktyget i oväntade situationer.

f) Klä dig lämpligt. Använd inte lössittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om det finns anordningar för dammutsugning eller uppsamling, se till att dessa är rätt anslutna och att de sitter fast ordentligt. Användning av dessa enheter kan reducera faror i samband med damm.

4) Användning och skötsel av eldrivet verktyg

a) Använd ingen onödig kraft vid hantering av verktyget. Använd rätt elverktyg för ditt arbete. Det avsedda elverktyget gör ett bättre och säkrare jobb.

b) Använd inte verktyget om strömbrytaren inte fungerar. Alla elverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Dra ur kontakten ur strömkällan innan du gör några justeringar, byter tillbehör eller förvarar elverktyg. Dessa preventiva säkerhetsåtgärder minskar risken för att verktyget ska startas oavsiktligt.

d) Förvara elverktyg utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller med dessa anvisningar använda det. Elverktyg är farliga i händerna på oerfarna användare.

e) Skötsel av elverktyg. Kontrollera beträffande felinriktning eller anslutningar av rörliga delar, skador på delar eller annat som kan påverka verktygets funktion. Reparera verktyget före användning om det är skadat. Många olyckor sker som ett resultat av dåligt underhållna verktyg.

f) Håll skärverktyg skarpa och rena. Ordentligt underhållna skärverktyg med vassa kanter fastnar inte lika lätt och kan kontrolleras bättre.

g) Använd elverktyget, tillbehören och bitsen i enlighet med dessa anvisningar och på det sätt som avses för den särskilda sorten elverktyg, och ta även hänsyn till arbetsförhållandena och arbetet som ska utföras. Om verktyget används för andra ändamål än de avsedda, kan det leda till riskfyllda situationer.

5) Användning och skötsel av batteridrivet verktyg

a) Se till att strömbrytaren står i avstängt läge innan du sätter i batteriet. Att sätta in ett batteri i ett elverktyg med strömbrytaren på inbjuder till olyckor.

b) LLadda endast med den laddare som rekommenderas av tillverkaren. En laddare som passar en batterityp kan medföra brandrisk om den används ihop med ett annat batteri.

c) Använd endast verktyg med särskilt designade batteri. Användning av andra batterier kan medföra risk för personskador och eld.

d) När batteriet inte används bör det hållas borta från andra metallföremål som gem, slantar, nycklar, spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning mellan batteriets poler kan orsaka brännskada eller brand.

e) Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt.

Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

6) Service

Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

2. Tekniska data

Funktionsområde (med ROSCOPE 25/16):

(djup) 0.6 - 1.8m (2' - 8')

(horisontellt) 0 - 4.5m (0' - 15')

Avvikelse och maximalt område beror alltid på sond, jord, rörmaterial etc.

Frekvenser ....512 Hz, 640 Hz, 50/60 Hz passiv, 33 KHz activ/passiv

Uppskattad batterilivslängd ... 3-5 timmar (Se batterispecifikation ovan för ROSCOPE 1000/i2000)

Vikt 3 lbs. 4.91 oz. / 1.5 Kg

Mått:

Längd 25" / 63.5 cm

Bredd 12.5" / 31.75 cm

Höjd 4" / 10.16 cm

Arbetsmiljö:

Temperatur 0°C till 40°C (32°F till 104°F)

Luftfuktighet ......Max på 95 % icke-kondenserande (displayenhet)

Lagringstemperatur ....-20°C to 60°C (-4°F to 140°F)

ROLOC PLUS är avsedd att användas med Modul 25/16 och ROSCOPE 1000/i2000 handhållna visningsenhet. ROSCOPE 1000/i2000 handhållna visningsenhet är frånkopplad från Modul 25/16 när blockeringen är identifierad och lokaliserad och den återansluts sedan till ROLOC PLUS rör-detekteringsenhet för att lokalisera sändningssonden på Modul 25/16 bildspole. Alla (3) enheter ger, när de används tillsammans, yrkesfolk hjälpmedel att korrekt identifiera och lokalisera exakt position av en skada eller blockerat rör eller avloppsrör.

Notera: alla andra sändande sonder med kompatibla frekvenser kan också lokaliseras med Modul ROLOC PLUS med ROSCOPE handhållna enhet.

lokala mynöhe (INNAN I nåra potentiellturliga ne signal så att denna (eller na ka dem och andr ledning form av elektrisk lødning. inpan dagsgräver för att fatala misstag!

VIKTIG NOTERING: Det är alltid rekommenderat att kontakta din (DU GRÄVER) för att verifiera om det finns dgrävda ledningar eller gasledningar.

NOTERA: – "inte" alla ledningar kommer att sända någon lämplig (ler någon annan) ledningsspårare kan upptäc- dningar såsom gasledningar har inte någon

Inning. Detta verktyg bör inte ersätta standard

säkerhetsprotokoll. Kontakta alltid de lokala myndigheterna att undvika potentiellt skadliga eller

3.2 Standardutrustning

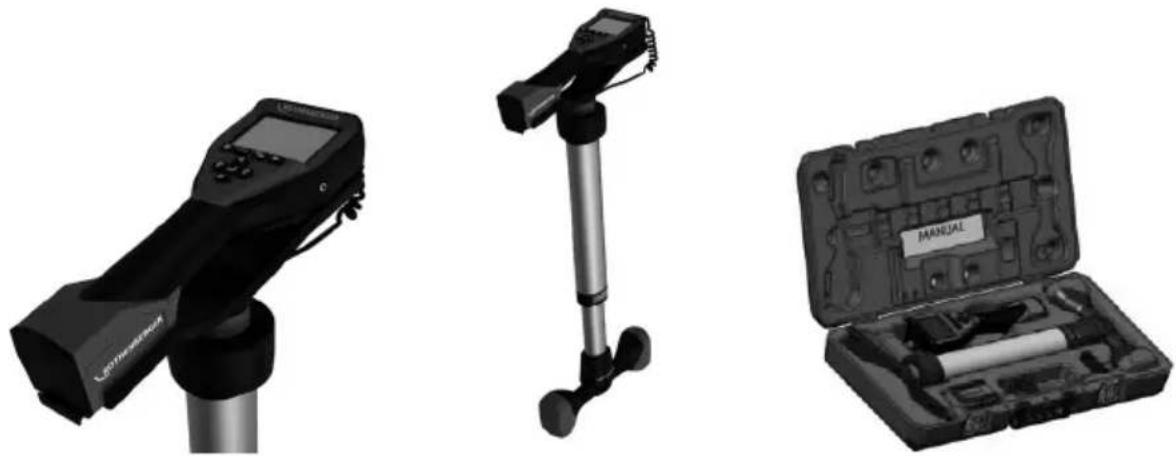

ROLOC PLUS (Nr. 1500000057) levereras med följande poster (Figur 1):

• Modul ROLOC PLUS (ROSCOPE 1000/i2000 säljs separat)
• Manual
• Formgjuten väska

Endast en bildgenerator i taget får vara kopplad till enheten. Se alltid till att enheten är gd när du monterar eller tar bort en bildgenerator.

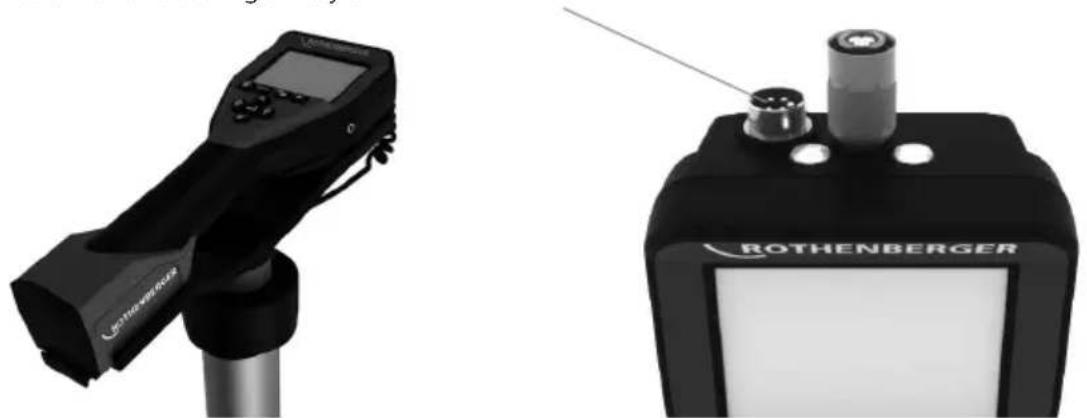

För att du ska kunna använda ROSCOPE 1000/i2000 måste imager huvudkabel vara ansluten till handenheten. Vid anslutning av kabeln till handenheten måste du försäkra dig om att nyckeln och uttaget (Figur 2 och 3) är rätt inriktade. När de väl har riktats in, dra åt den räfflade muttern för hand så att anslutningen hålls på plats.

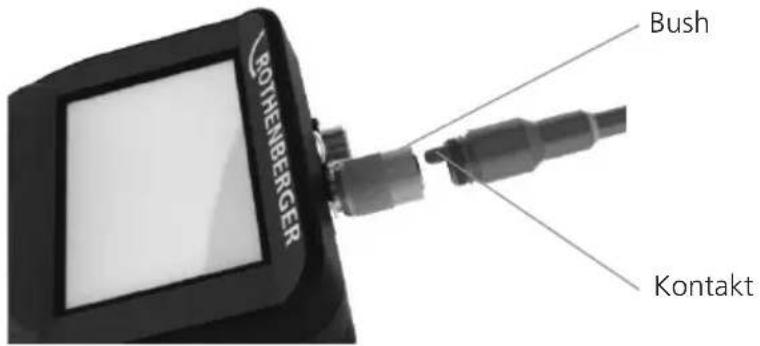

ROTENBERGER Bush Kontakt

Figur 2 - Kabelanslutningar (Anslutning modell A, svart)

OBS: Samma för antingen ROSCOPE 1000/i2000-kameran (eller) Modul ROLOC PLUS. Jack för anslutning av Style B

OBS: Anslutning modell B används för att fästa tidigare versioner av ROSCOPE bildgeneratorkabel.

Det finns förlängningar på 1,8 m (endast för Anslutning A bildgenerator) som kan förlänga din kabel till 9 m (35'). Förlängningen monteras genom att du först tar bort bildgenerator-kabeln från handenheten genom att lossa den räfflade muttern. Anslut förlängningssladden (sladdarna) till handenheten enligt beskrivningen ovan (Figur 2). Nyckeländen på huvudkabeln ansluts till förlängningens uttagsände.

3.4 Installering av Modul ROLOC PLUS

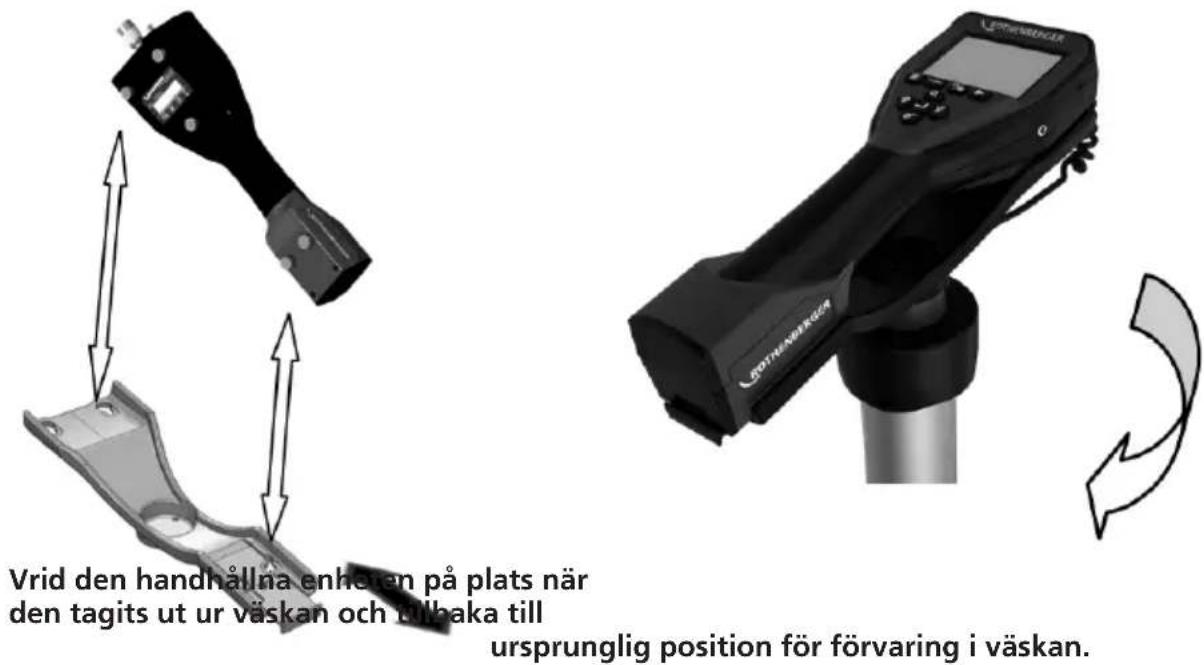

Figur 4 visar proceduren med installation av ROSCOPE 1000/i2000 handhållna enhet för montering på monteringsvaggan och på Modul ROLOC PLUS (rördetektor).

Vrid den handhållna enhöten på plats när den tagits ut ur väskan och tillhaka till

ursprunglig position för förvaring i väskan.

3.5 Inspektion av verktyget

1. Håll anslutningarna rena.
2. Inspektera batteriet för tecken på slitage eller skador.
3. Inspektera batteriladdaren för tecken på slitage eller skador.
4. Ta bort eventuella föroreningar (fett, smuts, olja eller annat) från apparaten. Bildgeneratorns glas måste vara helt rent för bästa funktion.

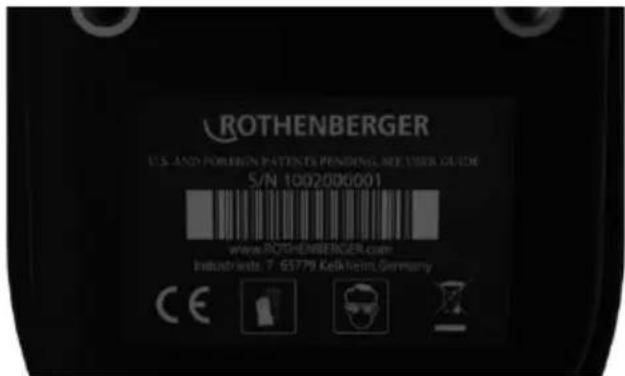

5. Observera alla varningarna på etiketterna enligt Figur 5.

ROTHENBERGER U.S. AND FOREIGN PATENTS PENDING SEE USER GUIDE S/N 1002006001 www.ROTHENBERGER.com Industrieta: T-65779 Kelkheim.Germany CE

Figur 5 – Varningsetikett

3.6 Förberedelser för verktyg och arbetsområde

• Kontrollera att arbetsområdet är väl upplyst.
• Lättantändliga vätskor, gaser eller damm får inte finnas i arbetsområdet.

• Läs hela manualen.
• Ladda batteriet och montera det.
- Batteriet ska tas bort vid när enheten inte används så håller det längre.

5. Navigeringsknappar

6. Ikoner på skärmen/inställning och navigering

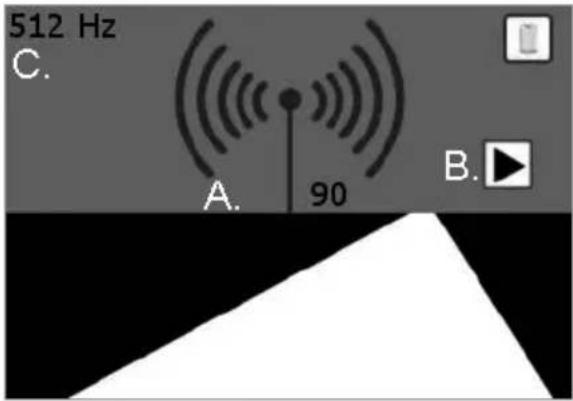

6.1 Visning av sökskärm

SKÄRMIKONER

512 Hz C. A. 90 B.

Figur 6 – Skärmvisning i avkänningsläge

A. Signalstyrka (numerisk och sändningsvågor)
B. Indikatorpilar
C. Sondfrekvens

Ingen information tillgänglig:

Användaren kan stöta på detta resultat om emittern/sändaren är under eller bortom frekvensområdet (0,6 - 1,8 m).

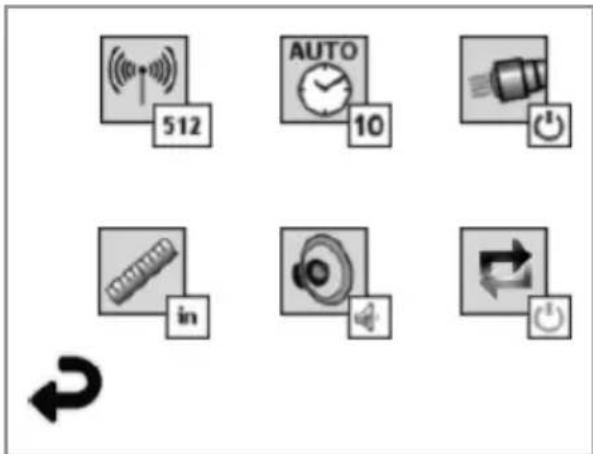

6.2 Verktyg/Meny

För att ändra inställningar behöver du trycka på pekskärmen - en verktygssymbol visas i det nedre vänstra hörnet av skärmen. Peka på symbolen Verktyg så öppnas följande skärmbild.

Tryck på följande symboler för att justera inställningarna enligt nedan.

Frekvens (512 Hz, 640 Hz, 50/60 Hz passiv, 33 KHz aktiv/passiv)

Automatisk avstängning (10 min / 20 min / 30 min / aldrig)

Strålkastare (inga/av)

Djup (enskild mätning/genomsnittlig - upprepad mätning)

Tillbaka till den horisontella displayen (nedan)

7. Skärmnavigering

OBS: Följande skärmnavigeringar kan ENDAST ske om inspektionsenheten är påslagen.

När ROSCOPE 1000/i2000 inspektionsenhet är påslagen, är den första skärmbilden som visas den så kallade splash-bilden (Figur 8). Denna skärmbild meddelar att enheten startas upp. När enheten är redo växlas skärmbilden till live-bilden.

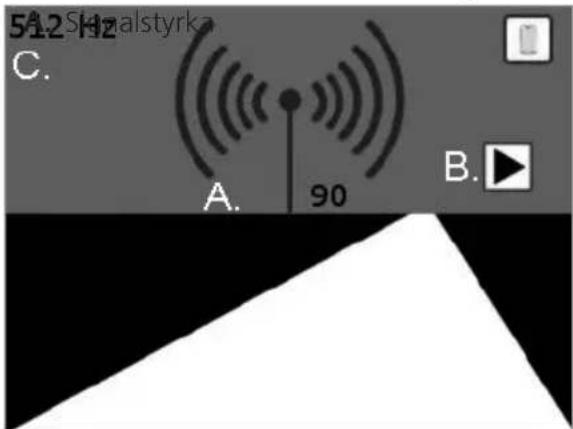

Följ indikatorpilarna (vänster/höger) och gå i riktningen som vägen leder till horisonten som om du själv gick på vägen. Titta medan signalstyrkan ökar med både den numeriska indikatorn samt antennens sändningsvågor. Notera också den hörbara indikatorn när du kommer närmare sändaren / sonden (vilken också har en volymkontroll).

51.2 Skaalstyrka C. A. 90 B.

B. Indikatorpilar

C. Sondfrekvens

Figur 9 – Live skärm

När du har nätt till platsen där signalen är starkast (framåt/bakåt/väster/höger) tryck på knappen och skärmen kommer att växla till djupvisning för att tala om var platsen för sändaren/sonden är. Tryck på knappen igen för att återgå till horisontell visning.

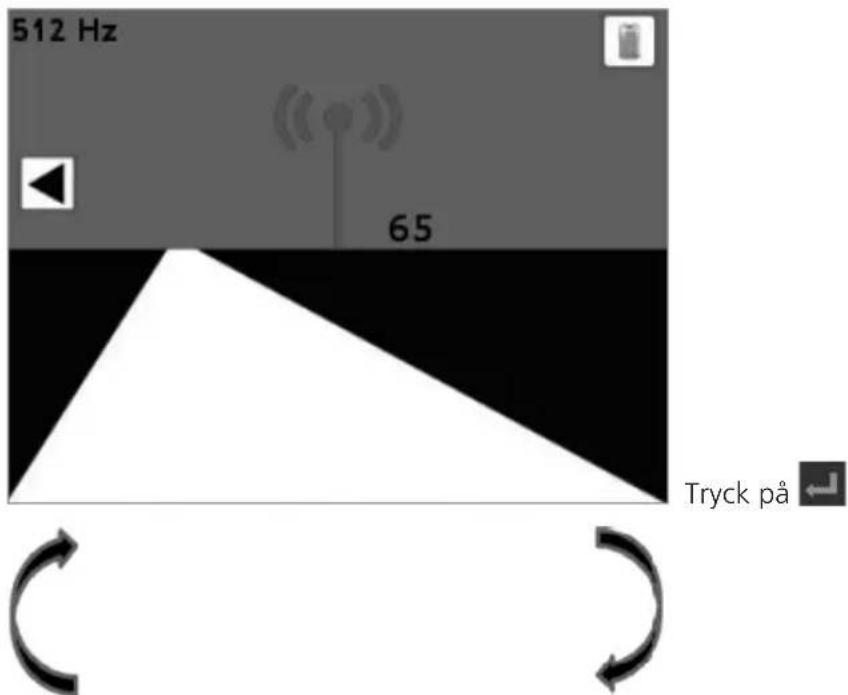

1. horisontell Visa

512 Hz 65 Tryck på

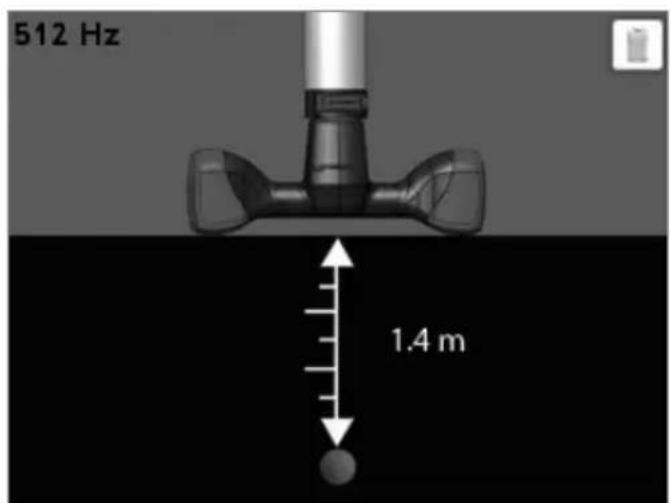

1. vertikal Visa

512 Hz 1.4 m

Tryck på för att komma tillbaka till 1.

Figur 10 – Signal/Låg lokalisera

9. Rengöringsanvisningar

1. Ta bort batteriet från enheten.
2. Använd en mjuk trasa, milt rengöringsmedel och vatten för att ta bort smuts och fett.
3. Vi rekommenderar en mjuk optisk trasa vid rengöring av LCD-skärmen.
4. En bomullstrasa rekommenderas för rengöring av bildgeneratorhuvudet.
5. Låt apparaten torka innan du sätter tillbaka batteriet och använder den igen.

10. Förvaring

1. Enheten ska rengöras före långtidsförvaring.
2. Förvara på en sval och torr plats.

3. Batteriet ska tas bort när enheten inte används så håller det längre.

4. Felsökning

Symptom Möjlig orsak Åtgård
Displayen tänds inte Batteriet	är urladdat Ladda batteriet
	Kontrollera att batteriet sitter i Sätt i batteriet i batteriluckan
	Elektronikfel Kontakta ROTHENBERGER Service Center
Displayen tänds men ingen bild visas	Lösa kabelanslutningar Kontrollera	kabelanslutningarna
	Bildgeneratorhuvudet är täckt av smuts	Rengör bildgeneratorhuvudet
Displayen visar bild utan mottagning	Bildgenerators processor har stött på ett fel	Stäng av enheten och sätt på den igen för att återställa.
Batteriet håller sig inte laddat	Batteriet kan ha laddat ur under förvaringen	Ta bort batteriet när enheten inte används.
	Drifttiden beror på LED-användning Ladda batteriet oftare när LED används mycket.
	Batteriet kan vara skadat Byt batteri
	Batteriet är slut Byt batteri
Ingen signal Fel frekvens Verfiera frekvensen för din		sond och anpassa ROLOC frekvensen via menyn
Djupmätning Visar:	ROLOC PLUS är utanför räckvidden	Verifiera starkaste signalen
ROSCOPE 1000/i2000Felkod 1"urkopplad"	Fel uppstår när bildgeneratorn har kopplats in och arbetar och sedan tagits bort	Kontakta serviceavdelningen
ROSCOPE 1000/i2000Felkod 2"Digital / Ingen videosynk"	Indikerar att en digital bildgenerator har identifierats men ingen videosynk föreligger	Kontakta serviceavdelningen
ROSCOPE 1000/i2000Felkod 3"Analog/ Ingen videosynk"	Indikerar att en analog bildgenerator har identifierats men ingen videosynk föreligger	Kontakta serviceavdelningen
ROSCOPE 1000/i2000Felkod 4 (PPI)"Videodata inte i korrekt format"Symptom Möjlig orsak Åtgärd	Indikerar att videodata inte är i korrekt format	Kontakta serviceavdelningen
ROSCOPE 1000/i2000Felkod 5“Aurora upptäckt”	Detta är ett förhållande där bildgeneratorerna automatiskt korrigeringsschema (endast digital bidlgenerator) resulterar i en bild med videoartefakt – bildgeneratorn återställs sedan. Om detta förhållande kvarstår efter flera försök, presenteras detta fel.	Kontakta serviceavdelningen
ROSCOPE 1000/i2000Felkod 6“Bundna eller döda dataledningar”	Detta är ett självdiagnostiserat fel där systemet konfigurerar sig självtför att generera ett testmönster detta mönster bekräftas sedan. Om mönstret inte är korrekt indikerar det att det finns en kortslutning eller öppning i dataledningarna från videokällan till huvudprocessorn.	Kontakta serviceavdelningen

12. Tillbehör

Tillbehörs namn ROTHENBERGER artikelnummer
ROSCOPE i2000 Nr. 1500000696
Utbytes Modul TEC Nr. 69601
Krok, magnet och spegel Nr. 69615
Laddare Nr. 1500000715
Modul 25/16 (16 m bildhjul) Nr. 1500000052

13. Avyttring

Vissa delar i detta verktyg innehåller ämnen som kan återvinnas. Detta kan utföras av certifierade återvinningsföretag. För en miljövänlig avyttring av icke-återvinningsbara delar (t.ex. elektronikskrot) kontakta den lokala återvinningen eller kontakta ditt lokala ROTHENBERGER auktoriserade servicecenter.

Gäller endast EU-länder:

Kasta inte elektriska verktyg bland hushållsavfall! Enligt direktiv 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och nationell lagstiftning genom vilken direktivet införlivats ska elektriska verktyg som inte längre är användbara samlas in separat och tillföras miljövänlig återvinning.

14. Kundendienst

ROTHENBERGER serviceplatser finns tillgängliga för att hjälpa dig (se listan i katalogen eller online) och reservdelar och service finns också tillgängligt via samma serviceplatser.

Beställ dina tillbehör och reservdelar från din specialiståterförsäljare eller använd vår kundtjänst hotline:

Telefon: + 49 (0) 61 95 / 800 - 0

Fax: [phone] / 800 - 3500

www.rothenberger.com
