Tuotetyyppi	Istuva kuljettaja, itsekulkeva lakaisukone
Merkki	Kärcher
Malli	KM 150/500 R Bp Pack
Mitat (P × L × K)	2442 × 1570 × 1640 mm
Tyhjäpaino (ilman akkuja)	1398 kg
Suurin sallittu kokonaispaino	3089 kg
Virtalähde	Akku 48 V, 700 Ah (2 kpl 24 V akkupaketteja)
Toiminta-aika	4 tuntia (täyteen ladattu akku)
Lakaisuleveys (sivuharjalla)	1500 mm
Lakaisuleveys (ilman sivuharjaa)	1200 mm
Suurin lakaisukapasiteetti	13800 m²/h (1 sivuharjalla)
Pölysäiliön tilavuus	500 L
Suurin tyhjennyskorkeus	1470 mm
Liikkumisnopeus (eteen/taakse)	9 km/h
Suurin kaltevuus (ajosuuntaan)	12 %
Kääntösäde (oikea/vasen)	1515 mm / 1600 mm
Pölysuodattimen pinta-ala	7 m²
Äänenpainetaso (LpA)	74 dB(A)
Tärinä (istuin)	0,6 m/s²
Hydrauliöljyn tyyppi	HV 46
Hydrauliöljyn määrä (säiliö)	28 L
Huolto	Päivittäin: harjojen kulumisen tarkistus, ohjaimet; viikoittain: jäähdyttimen puhdistus, öljytason tarkistus; 50 h jälkeen: ensimmäinen huoltotarkastus
Turvallisuus	Istuin turvakytkin, seisontajarru, tyhjennysturvapuomi, akkukatkaisin
Lisävarusteet	Hytti, suojakatto, vilkkuvalo, pyyhin, työvalaistus

Usein kysytyt kysymykset - KM 150500 R Bp Pack Kärcher

Mikä on pölysäiliön tilavuus?

Pölysäiliön tilavuus on 500 litraa. Se voidaan tyhjentää hydraulisella nostomekanismilla jopa 1470 mm korkeuteen.

Miten akut ladataan?

Käytä suositeltua laturia (48 V, 80 A). Irrota akkuliittimet koneesta, kytke ne laturiin ja kytke laturi 16 A pistorasiaan. Jätä moottorin kansi auki latauksen ajaksi. Lataa vain hyvin ilmastoidussa tilassa.

Mikä on lakaisukoneen toiminta-aika?

Täyteen ladatuilla akuilla (48 V, 700 Ah) toiminta-aika on noin 4 tuntia jatkuvassa käytössä.

Miten lakaisujälki säädetään?

Aseta kone pölyiselle lattialle, valitse lakaisuohjelma pyörivällä harjalla ja siirrä sitä peruuttamalla. Jäljen tulee olla 80–85 mm leveä suorakulmio. Säädä harjan lähellä olevaa säätöruuvia muuttaaksesi jälkeä.

Mitä tehdä, jos pölyä pääsee karkaamaan laitteesta?

Tarkista ensin sivutiivisteet ja säädä ne 1-3 mm etäisyydelle lattiasta. Varmista, että imuventtiili on päällä. Puhdista tai vaihda pölysuodatin tarvittaessa.

Mikä on suurin kaltevuus, jonka kone voi nousta?

Suurin kaltevuus ajosuunnassa on 12 %. Sivuttaissuunnassa älä ylitä 10 % kaatumisen välttämiseksi.

Miten pölysäiliö tyhjennetään turvallisesti?

Pysäköi kone tasaiselle alustalle, kiristä seisontajarru ja käytä kytkintä nostaaksesi säiliön. Avaa keräimen luukku. Älä koskaan seiso noston alla ja käytä mukana toimitettua turvapuomia.

Mitä hydrauliöljyä käytetään?

Käytä hydrauliöljyä tyyppiä HV 46. Säiliö sisältää 28 litraa ja koko järjestelmä 35 litraa.

Miten pölysuodatin puhdistetaan?

Suodatin puhdistetaan manuaalisesti kojelaudan suodattimenpuhdistuspainikkeella. Vaihda tyhjentämällä ensin säiliö, avaa suodattimen kansi ja vaihda elementti. Käytä pölynaamaria.

Mitä tehdä, jos kone ei liiku?

Tarkista, että istut istuimella (turvakytkin). Tarkista pääsulake FU1 (330 A) elektroniikkakotelosta. Jos akut ovat tyhjät, lataa ne. Varmista, että seisontajarru on vapautettu.

KÄYTTÖOHJE KM 150500 R Bp Pack Kärcher

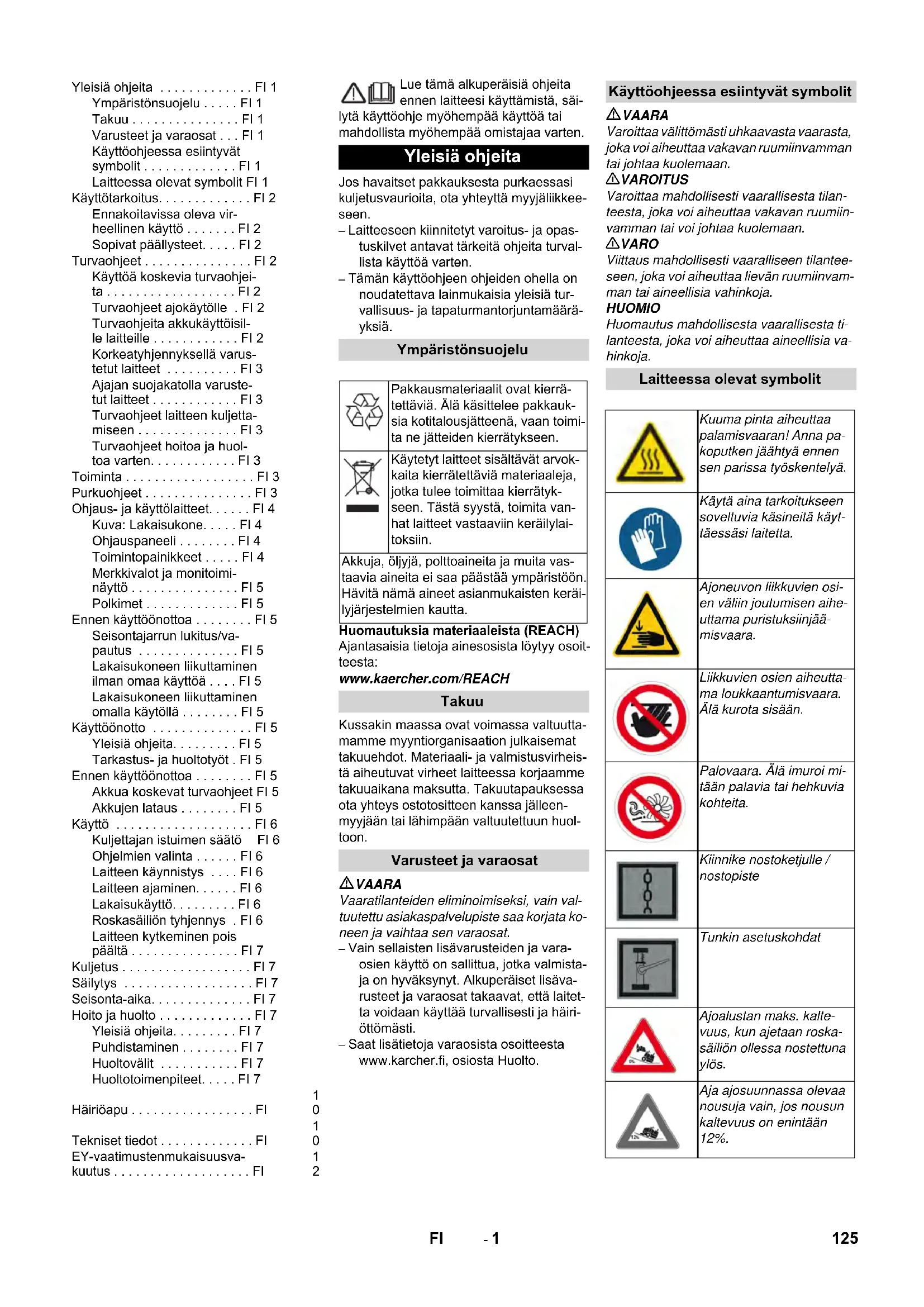

Laitteen symbolit. FI 1

Ympäristönsuojelu. FI 1

Takuu. FI 1

Varusteet ja varaosat. FI 1

Käyttöohjeessa esiintyvät

symbolit. FI 1

Laitteessa olevat symbolit. FI 1

Käyttötarkoitus. FI 2

Ennakoitavissa oleva vir

heellinen käyttö. FI 2

Sopivat päällysteet. FI 2

Turvaohjeet. FI 2

Käyttöä koskevia turvaohjei

ta. FI 2

Turvaohjeet ajokäytölle. FI 2

Turvaohjeita akkukäyttöisille laitteille.

FI 2

Korkeatyhjennyksellä varustetut laitteet.

FI 3

Ajajan suojakatolla varustetut laitteet.

FI 3

Turvaohjeet laitteen kuljettamiseen.

FI 3

Turvaohjeet hoitoa ja huoltoa varten.

FI 3

Toiminta.

Purkuohjeet.

Ohjaus- ja käyttölaitteet.

Kuva: Lakaisukone.

Ohjauspaneeli.

Toimintopainikkeet . . . . FI 4

Merkkivalot ja monitoimi

näyttö FI 5

Polkimet . FI 5

Ennen käyttöönottoa . FI 5

Seisontajarrun lukitus/va-

pautus . FI 5

Lakaisukoneen liikuttaminen

ilman omaa käyttöä . . . FI 5

Lakaisukoneen liikuttaminen

omalla käytöllä . FI 5

Käyttöönotto FI 5

Yleisiä ohjeita. FI 5

Tarkastus- ja huoltotyöt. FI 5

Ennen käyttöönottoa . FI 5

Akkua koskevat turvaohjeet

Kuljettajan istuimen säätö

Ohjelmien valinta

Laitteen käynnistys

Laitteen ajaminen

Lakaisukäyttö

Roskasäiliön tyhjennys

Laitteen kytkeminen pois päältä

Kuljetus

Säilytys

Seisonta-aika

Hoito ja huolto

Yleisiä ohjeita

Puhdistaminen

Huoltovalit FI 7

Huoltotoimenpiteet. . . . F1 7

Häirioapu FI

Tekniset tiedot . FI

EY-vaatimustenmukaisuusva

kuutus FI

ennen laitteesi kayttamista, sai

lytä kayttöohje myöhempää kayttöä tai

mahdollista myohempää omistajaa varten.

Yleisiä ohjeita

Jos havaitset pakkauksesta purkaessasi kuljetusvaurioita, ota yhteyttä myyjallikkeeseen.

-Laitteseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeita ohjeita turvalista kayttöa varten.

Tämän käytöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisus- ja tapaturmantorjuntamäräyksiä.

Ympäristönsuojelu

Pakkausmaterialiit ovat kierrä-tettävi. Älä käsittee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Tästä syystä toimita vanhat laitteet vastaaviin keräilylaitoksiin.

Akkuja, öljyjä, polttoaineita ja muita vastaavia aineita ei saa päästää ympäristöön. Hävitä nämä aineet asianmukaisten keräilyjärjestelmien kautta.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat viat laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun huoltoon.

Varusteet ja varaosat

VAARA

Vaaratilanteiden eliminoimiseksi vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi. - Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Käyttöohjeessa esiintyvät symbolit

VAARA

Varoittaa välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

VAROITUS

Varoittaa mahdollisesti vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Viittaus mahdollisesti vaaralliseen tilanteeseen, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

	Kuuma pinta aiheuttaa palamisvaaran! Anna pa-koputken jäähtyä ennen sen parissa työskentelyä.
	Käytä aina tarkoitukseen soveltuvia käsineitä käyt-täessäsi laitetta.
	Ajoneuvon liikkuvien osi-en välän joutumisen aihe-uttama puristuksinjä-misvaara.
	Liiikkuvien osien aiheutta-ma loukkaantumisvaara. Älä kurota sisään.
	Palovaara. Älä imuroi mi-tään palavia tai hehkuvia kohteita.
	Kiinnike dostoketjulle /nostopiste
	Tunkin asetuskohdat
	Ajoalustan maks. kalte-vuus, kun ajetaan roska-sällön ollessa nestettuna ylos.
	Aja ajosunnassa olevaa nousuja vain, jos nousun kaltevuus on enintään 12%.
	Huomio pyörivä harja (huomioi pyörimissunta).
	Varoitus vaarallisesta sähköjännitteestä!
	Huomioi ohje!
	Ohjaa hitaasti!
	Lue käytöohjeet ja toimi niiden mukaisesti!
	Vaurioitumisvaara! Älä pese põlysuodatin.

Käyttötarkoitus

Lakaisukone on tarkoitettu ammattimaiseen lattiapintojen puhdistamiseen ja esimerkiksi seuraaville käyttöalueille:

Parkkipaikat, tuotantolaitokset, logistiikka-alueet, hotellit, vähittäiskaupat, varastoalueet, jalkakäytävät

- Lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen lakaisemiseen. - Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. - Käytä lakaisukonetta ainoastaan tämän käyttöohjeen ohjeiden mukaisesti. Laitetta ei saa muuttaa. - Laite soveltuu vain käyttöohjeessa mainittuja päällysteitä varten. - Ajo on sallittu vain yrittäjän tai hänen valtuuttamansa henkilön käyttöön vapaaksi annetuilla pinnoilla. - Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tulipalovaara).

Ennakoitavissa oleva virheellinen käyttö

→ Älä koskaan lakaise/ime räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, maalin ohennusaineet

tai polttoöljy, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja.

→ Älä koskaan lakaise/imuroi voimakkaasti emäksisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja. → Älä lakaise/ime mitään palavaa tai hehkuvaa. Laite ei sovellu terveydelle vaarallisten aineiden poislakaisemiseen. Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty. → Laitteessa ei saa kuljettaa muita henkilöitä käyttäjän lisäksi. → Esineiden työntäminen/vetäminen tai kuljettaminen tämän laitteen avulla ei ole sallittua.

Sopivat päällysteet

- Asfaltti - Teollisuuslattia - Pinnoittamaton lattia - Betoni - Kivilaatta

Turvaohjeet

Käyttöä koskevia turvaohjeita

Ilma- ja pintavälien noudattamiseksi laitetta ei saa käyttää yli 2000 metrin korkeudessa merenpinnan yläpuolella. (Koskee vain Suomea.) Jos laitteeseen kuuluu PVC-letkulinja, laitetta ei saa asentaa matalassa ympäristön lämpötilassa (alle 0 °C). Mikäli teillä on laitteesta kysyttävää, olkaa hyvä ja kääntykää Karcherin puoleen. Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kielletty.

VAARA

Loukkaantumisvaara!

Älä käytä laitetta ilman putoavilta esineiltä suojaavaa suojakatosta sellaisilla alueilla, joilla on mahdollista, että käyttäjään voi osua putoavia esineitä. Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huomiota muihin henkilöihin, erityisesti lapsiin. Laitetta käytettäessä on noudatettava ajoneuvoja koskevia moottoriajoneuvoja koskevia ohjeita, säännöksiä ja lakeja.

Käyttäjän tulee töiden aloittamista varmistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat. Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista. Käytä tiukkaa vaatetusta. Käytä kunnollisia jalkineita ja vältä väljää vaatetusta. Tarkasta lähialue ennen liikkeelle lähtöä (esim. lapsia). Huomioi riittävä näkyvyys! Älä koskaan jätä laitetta ilman valvontaa, jos moottori on käynnissä. Käyttäjä saa poistua koneesta vasta, kun moottori on sammutettu, kone on varmistettu tahattoman liikkumisen varalta ja avain on poistettu virtalukosta. Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta. Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän on oltava valtuutettu kyseisen laitteen käyttöön. Laitetta eivät saa käyttää sellaiset henkilöt (lapset mukaan lukien), joilla on rajoittuneet fyysiset, aistimukselliset tai henkiset kyvyt tai joilta puuttuu laitteen käyttämiseen tarvittavaa kokemusta ja/tai tietoa, paitsi jos heidän turvallisuudestaan vastaava henkilö valvoo heitä tai on antanut heille laitteen käyttämiseen tarvittavat ohjeet. Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteella.

VARO

Vaurioitumisvaara! Älä lakaise sisään hihnoja, naruja tai lankoja, koska ne voivat kietoutua lakaisutelan ympärille.

Turvaohjeet ajokäytölle

VAARA

Loukkaantumisvaara! Maapohjan kantavuus on varmistettava ennen sille ajamista.

VAARA

Onnettomuusvaara, loukkaantumisvaara! Kaatumisvaara suurissa nousuissa.

Aja ajosuunnassa olevia nousuja vain, jos nousun kaltevuus on enintään 12 %. Kaatumisvaara nopeassa kaarreajossa (erityisesti vasemmalle käännettäessä). Aja kaarteissa hitaasti. Kaatumisvaara epävakaalla alustalla. Laitetta on liikutettava ainoastaan kiinteällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. Poikittain ajosuuntaan on ajettava vain nousuja, joiden kaltevuus on enintään 10 %.

Turvaohjeita akkukäyttöisille laitteille

Huomautus: Takuu on voimassa ainoastaan käytettäessä Karcherin suosittelemia akkuja ja latauslaitteita.

Akun valmistajan käyttöohjeita on ehdottomasti noudatettava. Huomioi akun käsittelyssä laissa annettuja suosituksia.

• Älä koskaan jätä akkua lataamattomaksi, vaan lataa se uudelleen mahdollisimman pian. Pidä akku puhtaana ja kuivana välttääksesi virtavuotoja. Suojaa akku epäpuhtauksilta, kuten esim. metallipölyltä.
• Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara.
• Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun läheisyydessä tai tilassa, jossa lataat akkua. Räjähdysvaara.
• Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara). Käsittele akkuhappoa varovasti. Noudata vastaavia turvaohjeita! Käytetyt akut on hävitettävä EU-direktiivin 91/157 ETY mukaisesti.

Korkeatyhjennyksellä varustetut laitteet

VAARA

Loukkaantumisvaara!

→ Korkeatyhjennyksen yhteydessä roska-astia on nostettava kokonaan ylös ja varmistettava. → Tee varmistus vain vaara-alueen ulkopuolelta.

Ajajan suojakatolla varustetut laitteet

HUOMAUTUS

Ohjaamon suojakatto (valinnainen) suojaa suuremmilta putoavilta esineiltä. Mutta ne eivät suojaa katolleen pyörähtäessä!

→ Tarkasta päivittäin, onko suojakatossa vaurioita. → Jos suojakatossa, edes yksittäisissä elementeissä, on vaurioita, koko suojakatto tulee vaihtaa. → Suojakattoon ei saa tehdä minkäänlaisia muutoksia eikä myöskään liittää muita kuin Kärcherin alkuperäisiä elementtejä, rakenneosia ja rakenneryhmiä, sillä se rajoittaa suojakaton toimintaa.

Turvaohjeet laitteen kuljettamiseen

→ Huomioi laitteen tyhjäpaino (kuljetuspaino) perävaunuissa tai ajoneuvoissa kuljetettaessa. → Kun laitetta halutaan siirtää, akkupistoke on irrotettava ja laite kiinnitettävä tiukasti.

Turvaohjeet hoitoa ja huoltoa varten

→ Laitteesta on sammutettava virta ja virta-avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten. → Laitteilla, joissa on käyttövoima-akku, akku on irrotettava laitteen sähköjärjestelmästä akkupistokkeesta kaikkien huolto- ja kunnossapitotöiden ajaksi. → Akku on kytkettävä irti ennen sähkölaitteisiin kohdistuvien töiden suorittamista. Tämän tehdaksesi irrota ensin miinusnapa, sitten plusnapa.

Takaisin kiinnittäminen tehdään käänteisessä järjestyksessä. Ensin kiinnitetään plusnapa, sitten miinusnapa.

→ Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara). → Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäännökset. Noudata ammattikäytössä olevien, siirrettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä. Käytä aina tarkoitukseen soveltuvia käsineitä työskennellessäsi laitteella.

Toiminta

Lakaisukone toimii sisäänheittoperiaatteella.

• Pyörivä harjatelä heittää lian suoraan roskasäiliöön. Sivuharja puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle.
• Imupuhallin imuroi hienopölyn pölysuodattimeen.

Purkuohjeet

△Vaara

Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino!

Paino (ilman akkuja) 1398 kg*
Paino (akkujen kanssa) 2690 kg*
* Paino on vielä suurempi, jos lisävaruste-sarjoja on asennettuna.

Älä käytä trukkia.

Käytä lastaamiseen/purkamiseen soveltuvaa ramppia tai nosturia! Huomioi ramppia käytettäessä: maavara 70 mm. Jos laite on toimitettu kuormalavan päällä, mukana olevista laudoista tulee rakentaa alasajoramppi. Ohjeet rampin tekemiseen ovat sivulla 2 (kansilehden sisäpuolella).

Tärkeä huomautus: jokainen lauta on kiinnitettävä paikalleen 2 ruuvilla.

Ohjaus- ja käyttölaitteet

Kuva: Lakaisukone Ohjauspaneeli

1 Hytin ovi (valinnainen) 2 Kiinnityspisteet (4x) 3 Suojakatto (valinnainen) 4 Pyörivä varoitusvilkku 5 Tuulilasinpyyhin (valinnainen) 6 Laitekannen lukitus 7 Ohjauspaneeli 8 Ohjauspyörä 9 Virtalukko 10 Seisontajarru 11 Polkimet 12 Istuin (istuinkontaktikytkimellä) 13 Akkupistoke 14 Akkusarja 2 x 24 V 15 Takapyörä 16 Moottoripeite 17 Lakaisutelan säätö 18 Valaistuslaitteisto (valinnainen) 19 Roskasäiliö 20 Sivuharjat 21 Etupyörä 22 Pääsy lakaisutelaan

1 Toimintopainikkeet 2 Ohjelmakytkin 3 Tuuletusaukko (valinnainen) 4 Monitoiminäyttö 5 Sulakerasia 6 Virtalukko

Virtalukko

1 Käynnistysavain - Asento 0: Moottorin sammutus - Asento 1: Sytytys päälle - Asento 2: Moottorin käynnistys

Toimintopainikkeet

1 Työvalaisin päälle/pois päältä 2 Pyörivä varoitusvilkku päälle/pois päältä 3 Suodattimen puhdistus 4 Äänitorvi 5 Ajosuunnan valintakytkin 6 Imupuhallin 7 Säiliökannen avaaminen/sulkeminen 8 Roskasäiliön nosto/lasku

Merkkivalot ja monitoiminäyttö

1 Akkukapasiteetti 2 Akun valvontavalo 3 Toimintatilan ilmaisin 4 Pysäköintivalon merkkivalo 5 Merkkivalo (ei liitetty) 6 Lähivalon merkkivalo 7 Merkkivalo (ei liitetty) 8 Merkkivalo ajosuunta eteenpäin 9 Merkkivalo ajosuunta taaksepäin 10 Käyttötuntilaskin

Polkimet

1 Ajopoljin 2 Jarrupoljin 3 Seisontajarru

Ennen käyttöönottoa

Seisontajarrun lukitus/vapautus

→ Seisontajarrun vapautus: pidä jarrupoljinta painettuna. → Seisontajarrun lukitus: pidä jarrupoljinta painettuna.

Lakaisukoneen liikuttaminen ilman omaa käyttöä

→ Avaa moottoripeite. Käännä hydraulipumpun vapaakäyntivipua (punainen) 180° astetta vastapäivään.

Käytä erityistyökalua.

HUOMAUTUS

Erityistyökalu (punainen ruuvitaltta) on pidikkeessään ajoneuvon rungossa vapaakäyntivivun vieressä.

VARO

Älä siirrä lakaisukonetta pitempiä matkoja ilman omaa käyttövoimaa eikä nopeammin kuin 10 km/h.

→ Siirtämisen jälkeen, kierrä vapaakäyntivipu takaisin alkuperäiseen asentoon.

Lakaisukoneen liikuttaminen omalla käytöllä

→ Jos hydraulipumpun vapaakäyntivipu avattiin koneen siirtämiseksi, vipu on tämän jälkeen kierrettävä takaisin myötäpäivään vasteseen asti. Käytä erityistyökalua.

Käyttöönotto

Yleisiä ohjeita

→ Pysäytä lakaisukone tasaiselle pinnalle. Vedä virta-avain pois. Lukitse seisontajarru.

Tarkastus- ja huoltotyöt

Päivittäin ennen käyttöönottoa

→ Tarkasta akun lataustila, lataa tarvittaessa (katso lukua "Akun lataaminen"). → Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. → Tarkasta, onko pyörään kietoutunut nauhoja. → Tarkasta kaikkien ohjauselementtien toiminta. → Tarkasta laite mahdollisten vahingoittumien varalta. Puhdista pölysuodatin painamalla suodatinpuhdistuspainiketta.

Huomautus: Kuvaus, katso lukua Hoito ja huolto.

Ennen käyttöönottoa

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

	Huomioi ohjeet, jotka ovat akun päällä, käytöohjeessa ja ajo-neuvon käytöohjeessa!
	Käytä silmäsuojusta!
	Pidä lapset loitolla haposta ja akuista!
	Räjähdysvaara!
	Avotuli, kipinät ja tupakointi kielletty!

	Syöpymisvaara!
	Ensiapu!
	Varoitus!
	Hävittäminen!
	Älå heitä akkua jäteastiaan!
	Varoitus vaarallisesta sähkö-jännitteestä!

Varoitus

Räjähdysvaara! Älä laita työkaluja tai vastaavia akun päälle, ts. ei napojen eikä kennotolppien päälle.

Varoitus

Loukkaantumisvaara! Älä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puhdista aina kädet lopetettuasi akkuun kohdistuvat työt.

Varoitus

Palo- ja räjähdysvaara! - Tupakointi ja avotulen käyttö ovat kiellettyjä. Tilojen, joissa akkuja ladataan, on oltava kunnolla tuuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja.

Varoitus

Syöpymisvaara!

Huuhtele happoroiskeet silmistä tai iholta runsaalla puhtaalla vedellä. Mene sen jälkeen välittömästi lääkärin hoidettavaksi. - Pese happoroiskeen saaneet vaatteet vedellä.

Akkujen lataus

Lataa akut ennen laitteen käyttöön ottamista.

VAARA

Loukkaantumisvaara! Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Noudata latauslaitteen valmistajan käyttöohjetta.

Huomioi mukana oleva akkuvalmistajan käyttöohje ja toimi ohjeen mukaisesti. Lataa akkuja vain soveltuvalla latauslaitteella.

Tilojen, joissa akkuja ladataan, on oltava kunnolla tuuletetut, koska akkuja ladataessa kehittyy räjähtäviä kaasuja.

Vaara

Syöpymisvaara. Veden lisääminen, kun akku on purettu, voi johtaa hapon ulospääsemiseen! Käsiteltäessä akkuhappoa käytä suojalaseja ja noudata määräyksiä loukkaantumisten ja vaatteiden tuhoutumisen estämiseksi. Mahdollinen ihon tai vaattei

den päälle roiskunut happo on huuhdeltava pois runsaalla vedellä.

VARO

Käytä akkujen täyttämiseen vain tislattua vettä tai vettä, josta on poistettu suola (EN 50272-T3).

Suositeltavat akut, latauslaitteet

	Tilausnummer
Akku 24 V, 700 Ah, (vä-hähuoltoinen)*	6.654-280.0
Latauslaite 48 V, 80 A	6.654-281.0
* Laite tarvitsee 2 akkua

Muiden akkujen ja latauslaitteiden käyttöä ei suositella, niitä saa käyttää vain, kun asiasta on ensin sovittu Kärcher-asiakaspalvelun kanssa.

Vedä akkupistoke irti koneesta ja liitä se latauslaitteen pistokkeeseen. Pistä latauslaitteen verkkopistoke asianmukaiseen 16 A pistorasiaan, latauslaite lataa itsenäisesti. → Pidä moottoripeite avattuna latauksen ajan. → Huomautus: Kun akut on ladattu, irroita laturi ensin verkkovirrasta ja vasta sitten akuista.

Tarkasta ja korjaa akun nestetaso VARO

Huomioi mukana oleva akkuvalmistajan käyttöohje ja toimi ohjeen mukaisesti.

Akun lataustilan tarkistaminen

- Akkukapasiteetin näyttö vihreällä alueella: Akku on ladattu. - Akkukapasiteetin näyttö keltaisella alueella: Akku on puoliksi tyhjentynyt. - Akkukapasiteetin näyttö punaisella alueella: Akku on melkein tyhjä. Lakaisutoiminta päättyy lyhyen ajan kuluttua automaattisesti. - Merkkivalo palaa punaisena: Akku on tyhjä. Lakaisutoiminta päättyy automaattisesti (lakaisumoottorien käynnistys uudelleen on mahdollista vain akun lataamisen jälkeen). Aja laite suoraan latausasemaan, vältä tällöin nousuja. → Lataa akku.

Käyttö

Kuljettajan istuimen säätö

Vedä istuimen säätövipu ulos. → Siirrä istuin, päästä vipu irti ja lukitse. Tarkasta liikuttamalla istuinta eteen- ja taaksepäin, että se on lukittu.

Ohjelmien valinta

1 Siirtoajo

2 Lakaisu lakaisutelalla 3 Lakaisu lakaisutelalla ja sivuharjoilla

Laitteen käynnistys

Huomautus: Laitteen istuin on varustettu kosketuskontaktikytkimellä. Poistuttaessa kuljettajan istuimelta laite kytkeytyy pois päältä.

Mene istumaan kuljettajan istuimelle. → Aseta ajosuunnan valintakytkin keskiasentoon. Lukitse seisontajarru. → Laita käynnistysavain käynnistyslukkoon. Käännä virta-avain asentoon, laite on käyttövalmis. Käännä virta-avain asentoon. "Laite on ajovalmis."

Huomautus: Akkukapasiteettinäyttö näyttää n. 10 sekunnin kuluttua todellisen lataustilan.

Laitteen ajaminen

→ Aseta ohjelmakytkin asentoon kuljetus-ajo. Paina jarrupoljinta ja pidä painettuna. → Irrota seisontajarru.

Ajaminen eteenpäin

Aseta ajosuunnan valintakytkin asentoon "Eteenpäin". Paina hitaasti ajopoljinta.

Ajaminen taaksepäin

Vaara

Loukkaantumisvaara! Ohikulkijoita ei saa vaarantaa peruutettaessa, käytä tarvittaessa avustajaa.

VARO

Vaurioitumisvaara! Käytä ajosuunnan valintakytkintä vain laitteen seistessä paikallaan.

Aseta ajosuunnan valintakytkin asentoon "Taaksepäin". Paina hitaasti ajopoljinta.

Ajaminen

- Ajonopeus on säädettävissä portaattomasti ajopolkimilla.

• Vältä polkimen äkillistä painamista, koska hydraulilaitteisto voi vaurioitua.

Jarrutus

→ Päästä ajopoljin vapaaksi, laite jarruttaa itsenäisesti ja pysähtyy.

Huomautus: Jarrutusvaikutusta voi tehostaa painamalla jarrupoljinta.

Ajaminen esteiden yli

Ajaminen enintään 70 mm korkuisten kiinteiden esteiden yli:

→ aja hitaasti ja varovasti eteenpäin yli. Ajaminen yli 70 mm korkeiden kiinteiden esteiden yli: → ajo esteiden yli on sallittu vain sopivan rampin avulla.

Lakaisukäyttö

VARO

Älä lakaise pakkausnuhoja, lankoja tai muuta sellaista sisään, tämä voi johtaa lakaisumekaniikan vaurioitumiseen.

Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi.

Huomautus: Polysuodatin on puhdistettava käytön aikana säännöllisin väliajoin.

Kuivan pohjan lakaiseminen

Käynnistä imuturbiini.

→ Aseta pintoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla. → Aseta sivureunoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla ja sivuharjalla.

Kostean tai märän pohjan lakaiseminen

→ Sammuta imuturbiini. → Aseta pintoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla. → Aseta sivureunoja puhdistettaessa ohjelmakytkin asentoon lakaisu lakaisutelalla ja sivuharjalla.

Roskasäiliön tyhjennys

△Vaara

Loukkaantumisvaara! Tyhjennysvaiheen aikana roskasäiliön kippausalueella ei saa oleskella henkilöitä eikä eläimiä.

△Vaara

Puristumisvaara! Älä koskaan tartu tyhjennysmekaniikan tangostoon. Älä oleskele nostetun astian alla.

Vaara

Kaatumisvaara! Pysäytä laite tyhjennysvaiheen aikana tasaiselle pinnalle.

→ Aseta ohjelmakytkin asentoon kuljetusajo. Nosta roskasäiliö. Aja hitaasti roskien koontisäiliölle. → Lukitse seisontajarru. Säiliön kannen avaus: Paina vasemmanpuolista painiketta ja tyhjennä roskasäiliö. Säiliön kannen sulkeminen: Paina oikeanpuolista painiketta (n. 2 sekuntia) kunnes kansi on kääntynyt päätyasentoon asti. Irrota seisontajarru. Aja hitaasti pois koontisäiliön luota. → Laske roskasäiliö alas päätyasentoon asti.

Laitteen kytkeminen pois päältä

Paina jarrupoljinta ja pidä painettuna. Lukitse seisontajarru. → Kierrä virta-avain asentoon "0" ja vedä avain irti.

Kuljetus

VAARA

Loukkaantumis- ja vahingoittumisvaara! Huomioi kuljetettaessa laitteen paino.

→ Kierrä virta-avain asentoon "0" ja vedä avain irti. → Lukitse seisontajarru. Varmista laite kiinnityspisteistä (4x) kiinnityshihnoilla, -köysillä tai -ketjuilla. → Varmista laite renkaiden kohdalta kiiloilla. → Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti.

Säilytys

VAARA

Loukkaantumis- ja vahingoittumisvaara! Huomioi säilytettäessä laitteen paino.

Seisonta-aika

Jos lakaisukonetta ei käytetä pitempään aikaan, on huomioitava seuraavat kohdat: Pysäytä lakaisukone tasaiselle pinnalle.

Aseta ohjelmakytkin asentoon kuljetusajo. Kierrä virta-avain asentoon "0" ja vedä avain irti. Varmista, että lakaisukone pysyy paikoillaan. Puhdista lakaisukone sisä- ja ulkopuolelta. Pysäköi laite suojattuun ja kuivaan paikkaan. Vedä latauspistoke irti koneesta. Lataa akku sekä suorita lataus sen jälkeen aina n. 2 kuukauden välein.

Hoito ja huolto

Yleisiä ohjeita

VARO

Vaurioitumisvaara!

Älä pese polttoainesuodatinta.

Ennen koneen huoltamista ja puhdistamista, osien vaihtamista tai muuntamista toisenlaista toimintaa varten, kone on sammutettava, virta-avain on poistettava virtalukosta ja akkupistoke on vedettävä irti tai akku on kytkettävä irti. Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäännökset. Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatettava laitteita koskevia turvallisuusmääräyksiä. Pysäytä lakaisukone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru.

Puhdistaminen

VARO

Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).

Laitteen sisäpuhdistus

Vaara

Loukkaantumisvaara! Käytä pölynsuojamaskia ja suojalaseja.

Puhdista laite liinalla. Puhalla laite puhtaaksi paineilmalla.

Laitteen ulkoinen puhdistus

Puhdista laite kostealla, miedolla pesulipeällä kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puhdistusaineita.

Huoltovälit

Huomautus: Käyttötuntilaskuri osoittaa huoltojen ajankohdan.

Asiakkaan suorittama huolto

Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi. Tarvittaessa voi aina käyttää Karcher-myyntiliikkeen huoltopalveluja.

Päivittäinen huolto:

→ Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. → Tarkasta kaikkien ohjauselementtien toiminto. → Tarkasta laite mahdollisten vahingoittumien varalta.

Viikoittainen huolto:

Puhdista hydraulikkaöljynjäähdytin. Tarkasta hydraulikkalaitteisto. Tarkasta hydrauliöljyn määrä. Tarkasta jarrunesteen määrä. Tarkasta tiivistelistojen kuluneisuus, vaihda ne tarvittaessa uusiin. → Tarkasta ja voitele säiliön kansi.

Huolto kulumisen jälkeen:

Vaihda tiivistyslistat uusiin. Säädä tai vaihda sivutiivisteet. Vaihda lakaisutela uuteen. Vaihda sivuharja uuteen.

Huomautus: Katso kuvaus luvusta Huolto-työt.

Asiakaspalvelun suorittama huolto

Huolto 50 käyttötunnin jälkeen:

Ensimmäinen tarkistus huoltovihkon mukaan.

Huolto 250 käyttötunnin jälkeen:

Anna suorittaa huoltovihkon mukainen tarkastus.

Huomautus: Takuun voimassaolo edellyttää, että valtuutettu Kärcher-asiakaspalvelu suorittaa kaikki takuuaikana ajankohtaiset huolto- ja kunnossapitotyöt huoltovihkon mukaisesti.

Huoltotoimenpiteet

Esivalmistelu:

Pysäytä lakaisukone tasaiselle pinnalle. Kierrä virta-avain asentoon "0" ja vedä avain irti. Lukitse seisontajarru.

Yleiset turvaohjeet

VAARA

Loukkaantumisvaara! Käytä aina varmistustankoa, kun rokasäiliö on nostettuna.

1 Varmistustangon pidike

2 Varmistustanko

Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu).

Akkujen poistaminen

Akut voi vaihtaa vain kaikki yhdessä. Vaihdon saa tehdä vain pätevä ammattilainen.

→ Suuresta painosta johtuen (kukin akku-pakkaus 545 kg) vaihto pitää suorittaa nosturilla. → Akkua irrotettaessa on huomioitava, että ensin irrotetaan miinusnavan kaapelit. → Kiinnitä nosturin vaijerit akkukotelon 4 reikään ja nosta akkusetti varovasti ulos.

Huomautus: Poista ennalta sivupeitteet.

Hydrauliikkaöljyn määrän tarkastaminen ja hydrauliikkaöljyn lisääminen HUOMAUTUS

Roskasäiliö ei saa olla nostettuna ylös.

→ Avaa moottoripeite.

1 Hydrauliikkaöljyjäähdytin 2 Tarkastuslasi 3 Sulkutulppa, öljyntäyttöaukko 4 Painemittari 5 Hydrauliikkaöljysäiliö 6 Sulake FU 1 (pääsulake) 7 Elektroniikkakotelo

Kotelon saa avata vain asiakaspalvelu.

→ Tarkasta hydrauliöljyn määrä mittalasista. - Öljytason on oltava "MIN"- ja "MAX"-merkkien välissä. - Jos öljyn pinta on "MIN"-merkin alapuolella, hydrauliöljyä on lisättävä. → Poista öljyntäyttöaukon tulppa. Puhdista täyttöalue. → Lisää hydrauliöljyä.

Öljylaji: katso Tekniset tiedot

→ Kierrä öljyntäyttöaukon tulppa takaisin paikalleen.

HUOMAUTUS

Jos painemittari osoittaa hydrauliöljyn paineen kohonneen, Karcher-asiakaspalvelun tulee antaa vaihtaa hydrauliöljyn suodatin.

Hydrauliikkalaitteiston tarkastaminen

Lukitse seisontajarru. Käynnistä moottori.

Hydraulikkalaitteiston huollon saa tehdä vain Kärcher-asiakaspalvelu.

Tarkasta kaikkien hydrauliletkujen ja liitosten tiiviys.

Lakaisutelan tarkastus

Käännä virta-avain asentoon. Nosta roskasäiliö ylös päätyasentoon asti. Kierrä virta-avain asentoon 0. Lukitse seisontajarru. Aseta varmistustanko varmistusasentoon korkeussäätöä tehtäessä. Poista nauhat tai narut lakaisutelasta. Ota varmistustanko esiin. Laita käynnistysavain käynnistyslukkoon. Käännä virta-avain asentoon. Laske roskasäiliö alas päätyasentoon asti. Sammuta moottori.

Lakaisutelan vaihto

1 Lakaisutelan kannattimen kiinnitysruuvi 2 Lakaisutela 3 Lakaisutelan kannatin 4 Sivutiivisteen kiinnityspelti 5 Sivutiiviste

Avaa sivupelti avaimella. Kierrä sivutiivisteen kiinnityspellin siipimutterit irti ja poista kiinnityspelti. Käännä sivutiiviste ulos. Kierrä lakaisutelan kannattimen kiinnitysruuvi irti ja käännä kannatin ulos. Poista lakaisutela.

Lakaisutelan asennusasento ajosuuntaan nähden (ylhäältä katsottuna)

Huomautus: Kun asennat uutta lakaisutelaa paikalleen, huomioi harjassarjan oikea sijainti. Asenna uusi lakaisutela paikalleen. Lakaisutelan urat tulee pistää vastapuolen telankannattimen väännönokkaan.

Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisukuvio on säädettävä uudelleen.

Lakaisutelan lakaisukuvion tarkastus ja säätö

Tarkasta renkaiden ilmanpaine. Pysäytä imupuhallin. Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Aseta ohjelmakytkin asentoon lakaisu lakaisutelalla. Aseta ohjelmakytkin asentoon kuljetusajo. Aja laite taaksepäin pois. Tarkasta lakaisukuvio.

Lakaisukuvion muodon tulee olla tasasivuinen suorakulmio, jonka leveys on 80-85 mm.

Lakaisukuvion leveyden säätö:

1 Saatoruuvi

Säädä lakaisupeilin muotoa lakaisutelan säätöruuvilla. Tarkasta lakaisupeili.

Sivuharjan lakaisupeilin tarkastus ja säätö

Nosta sivuharjat ylös. Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Aseta ohjelmakytkin asentoon lakaisu lakaisutelalla ja sivuharjalla. Nosta sivuharjat ylös. Käännä ohjelmakytkin asentoon ajo. Aja laite taaksepäin pois. Tarkasta lakaisupeili.

Lakaisupeilin leveyden tulee olla 40 - 50 cm.

Korjaa lakaisupeilin muotoa kahdella säätöruuvilla. Tarkasta lakaisupeili.

Säädä sivutiivisteet

Aja roskasäiliö ylös ja varmista varmistustangolla.

VAARA

Loukkaantumisvaara! Käytä aina varmistustankoa, kun roskasäiliö on nostettuna. Käännä korkeatyhjennyksen varmistustanko ylös ja pistä tangon pää pidikkeeseen (varmistettu).

1 Varmistustangon pidike

2 Varmistustanko

Avaa sivusuojaus kuten kohdassa "Lakaisutelan vaihto" on kuvattu. Irrota sivukiinnityspellin 6 siipimutteria. Irrota etukiinnityspellin 3 mutteria (13 mm). Paina sivutiivistettä alaspäin (pitkä reikä) kunnes etäisyys maahan on 1 - 3 mm. Kiinnitä kiinnityspellit. Toista toimenpide laitteen toisella sivulla.

Pölysuodattimen puhdistus käsin

Puhdista pölysuodatin painamalla suodatinpuhdistuspainiketta.

Polynsuodattimen vaihto △ VAROITUS

Ennen polynsuodattimen vaihtoa on roskasäiliö tyhjennettävä. Käytä pölynsuojamaskia kun työskentelet suodatinjärjestelmässä. Noudata hienopölyjen käsittelyä koskevia turvallisuusmääräyksiä.

→ Avaa lukitus, tee se kiertämällä tähtikahvaruuvi ulos. Käännä laitekupu eteenpäin.

→ Avaa suodattimen kansi.

Käännä suodattimen puhdistustärytin eteenpäin.

Vaihda pölynsuodatin. → Sulje suodattimen kansi.

Valonheittimen (lisävaruste) hehkulampun vaihtaminen

Ruuvaa valonheitin irti. Poista valonheitin ja vedä pistoke irti.

Huomautus: Huomioi pistokkeiden paikat. → Ruuvaa valonheitin auki.

→ Irrota valonheitinkotelo ja pidä vaakasuorassa, koska lamppuyksikkö ei ole kiinni missään. → Avaa hehkulampun kiinnityskaari lukituksesta ja poista hehkulamppu. Asenna uusi hehkulamppu. Kokoa yhteen päiväjärjestyksessä.

Suuntavilkun (lisävaruste) hehkulampun vaihtaminen

Huomautus: Poista suuntavilkun lasi suuntavilkun kotelosta, hehkulampun vaihtamisen mahdollistamiseksi.

Sulakkeiden vaihto

→ Avaa sulakerasia.

Tarkasta sulakkeet. Vaihda vialliset sulakkeet uusiin.

Huomautus: Sulake FU 01 (pääsulake) tai elektroniikkakotelon kannessa.

Sulakkeet FU 14, FU 15 ja FU 16 ovat elektroniikkakotelon sisällä. Huomio: Kotelon saa avata ja sulakkeet vaihtaa vain valtuutettu asiakaspalvelu.

FU 01 Pävärove 330 A
FU 02 Istuinkontaktikytkin 3 A
FU 03 Ajohytti (lisävaruste) 10 A
FU 04 Ajosuuntakytkin 5 A
FU 05 Monitoiminäytto 3 A
FU 06 Hydraulikkaöljääh-dytin	25 A
FU 07 Ohjelmavalintakytkin 15 A
FU 08 Äänitorvi 10 A
FU 09 Valaistus vasemmalla 7,5 A	A
FU 10 Valaistus oikealla 7,5 A
FU 11 Työvalaistus 10 A
FU 12 Pyöprivä varoitusvilkku 5 A
FU 13 Tärytinjärvestelmä 10 A	A
FU 14 Moottori 3 A
FU 15 Jännitteenuuttaja 20 A
FU 16 Avainkytkin 3A

Huomautus: Käytä vain samanarvoisia sulakkeita.

Häiriöapu Tekniset tiedot

Häiriö Apu
Laite ei kulje tai kulkee vain hitaasti	Mene istumaan kuljettajan istuimelle, tällöin istuimen kosketuskytkin aktivoituu.
	Kytke lauennut varoke FU 1(elektroniikkakotelon kannessa) takaisin pälle
	Lataa tai vaihda akku
	Vapauta seisontajarru
	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakaspalveluun
Viheltävä äni hydraulikassa Täytä	hydraulinstettä
	Ota yhteyttä Kärcher-asiakaspalveluun
Harjat pyörivät vain hitaasti tai ei ollenkaan	Tarkasta kietoutuneiden nauhojen ja narujen varalta.
	Ota yhteyttä Kärcher-asiakaspalveluun
Vähän tai ei ollenkaan imutehoa harjojen alueella	Suodattimien puhistus
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite põlise Säädä sivutiivisteet.
	Käynistä imuturiini
	Puhdista põlysuodatin
	Vaihda suodattimen tiivisteet
	Ota yhteyttä Kärcher-asiakaspalveluun
Lakaisinyksikkö jättä roskia maa-han	Tyhjennä roskasällö
	Puhdista põlysuodatin
	Vaihda lakaisutela
	Säädä lakaisupeilit
	Vaihda roskasällönn tiivistenauhat
	Poista lakaisutelan kiinnjuuuttumisen aiheuttaja
	Ota yhteyttä Kärcher-asiakaspalveluun
Roskasäillö ei nouse tai laskeudu	Tarkasta sulakkeet.
	Ota yhteyttä Kärcher-asiakaspalveluun
Roskasäillö käantyy liian hitaasti tai ei ollenkaan	Ota yhteyttä Kärcher-asiakaspalveluun
Käntyihäriöitä hydraulisesti liku-telluissa laitelissa	Ota yhteyttä Kärcher-asiakaspalveluun

		KM 150/500 R Bp
Laitteen tiedot
Ajonopeus, eteenpääin km/h 9
Ajonopeus, taaksepääin km/h 9
Nousukyky (maks.) -- 12%
Pintateho ilman sivuharjaa m	2/h 11000
Lakaisuteho yhdellä sivuharjalla m	2/h 13800
Työleveys ilman sivuharjaa mm 1200
Työleveys yhdellä sivuharjalla	mm 1500
Suojatyyppi tippuvedeltä suojattu	-- IPX 3
Toiminta-alka tãyteen ladatuilla akuilla	h	4
Sähkölaitteisto
Akukapasiteetti	V, Ah	48, 700
Akkupakkausten kokonaispoino (2 akkupakkausta)	kg	1090
Hydraulilaitteisto
Koko hydraulilaitteiston öljymäärä	I	35
Hydraulikkatankin öljymäärä	I	28
Hydraulikkaöljn tyyppi -- HV 46
Roskasällö
Maks. tyhjennyskorkeus mm 1470
Lakaisutvara-astioiden tilavuus l 500
Lakaisutela
Lakaisutelan halkaisija mm 380
Lakaisutelan leveys mm 1200
Kierrosluku 1/min 360
Lakaisupeili mm 80
Sivuharjat
Sivuharjan halkaisija mm 600
Kierrosluku (portaaton) 1/min 0 - 54
Täyskumirenkaat
Koko edessä -- 5.00-8
Koko takana -- 4.00-8
Jarru
Etupyörät -- mekaaninen
Takapyörä	-- hydrostaattiset
Suodatin- ja imujärestelmä
Rakennetyyppi	-- Poimusuodatin
Kierrosluku 1/min 2750
Hienopölynsuodattimen suodatinpinta	m2	7
Imujärestelmän nimellisalipaine	mbar	5
Imujärestelmän nimellistilavuusvirta	m2/h	2400
Täytinjärestelmä	-- Sähkömoottori
Ympäristöolosuhtee
Lämpötila	°C	-5 - +40
Ilmankosteus, ei kasteleva	%	0 - 90
Mitatut arvot EN 60335-2-72 mukaisesti
Melupäästö
Äänenpaintaso LpA	dB(A)	74
Epävarmuus KpA	dB(A)	3
Ääninehotaso Lw + epävarmuus KwA	dB(A)	97
Laitteen tärinät
Käsi-käsiversi tärinäarvo	m/s2	1,2
Istuin	m/s2	0,6
Epävarmuus K	m/s2	0,1
Mitat ja painot
Pituus x leveys x korkeus	mm 2442x1570x1640
Käantösäde oikealle	mm 1515
Käantösäde vasemmalle	mm 1600
Tyhjä panno (ilman akkuja/sis. akut)	kg	1398/2690
Sallittu kokonaispino	kg	3089
Sallittu akselipaino, edessä	kg	1417
Sallittu akselipaino, takana	kg	1672
Olkeus teknisin muutoksilin pidätetään!

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Lakaisukone

Tyyppi: 1.186-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY(+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Sovellettu yhdenmukaisuuden analy

sointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 94

Taattu: 97

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Lisavarustus ja varuosad ET 1

Lisavarustus ja varuosad

△OHT

Vigastusoht! Ärge tõmmake masinasse linte, nööre ega traate, sest need võivad mähkuda ümber puhkimisvaltsi.

Puhkimismasin töötab puhkimiskühvli põhimõttel.

Tähtis märkus: iga laud tuleb kinnitada 2 kruviga.

Kuiva pinna puhkimine

Lülitage ventilaator sisse.

→ Pindade puhastamisel seadke programmi lüliti puhkimisvaltsiga puhkimisele. → Servade puhastamisel seadke programmi lüliti puhkimisvaltsi ja külgmiste harjadega puhkimisele.

Niiskete või märgade pindade puhkimine

Lülitage ventilaator välja. → Pindade puhastamisel seadke programmi lüliti puhkimisvaltsiga puhkimisele. → Servade puhastamisel seadke programmi lüliti puhkimisvaltsi ja külgmiste harjadega puhkimisele.

Vigastusoht! Kandke tolmukaitsemaski ja kaitseprille.

Puhastage seadet lapiga. Puhuge seade suruõhuga läbi.

Puhkimisvaltsi väljavahetamine

1 Puhkimisvaltsi kinnituskoha kinnituskruvi

Puhallustelan puhallustaso
