KM 7540 W Bp Pack - Imuri Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Imuroiva lakaisukone (lakaisuimuri)
Merkki	Kärcher
Malli	KM 75/40 W Bp Pack
Mitat (P x L x K) ohjausaisa ylhäällä	1430 x 750 x 1190 mm
Mitat (P x L x K) ilman ohjausaisaa	1160 x 750 x 930 mm
Paino ilman akkuja	79 kg
Paino akkujen kanssa	125 kg
Sallittu kokonaispaino	205 kg
Virtalähde	24 V DC, 2 akkua 12 V 60 Ah
Moottorin teho	400 W
Toiminta-aika	Noin 1,5–2 tuntia
Latausaika	Noin 12 tuntia
Lakaisunopeus	4,5 km/h
Enimmäiskallistus	12 %
Pölysäiliön tilavuus	40 L
Työleveys (sivuharjojen kanssa)	750 mm
Suodatintyyppi	Pölysuodatin, pinta-ala 1,8 m²
Päätoiminnot	Kuivien ja märkien lattioiden lakaisu, isoroskaluukku (jopa 50 mm), nopeuden jatkuva säätö
Huolto ja puhdistus	Suodattimen päivittäinen puhdistus, säiliön tyhjennys, harjojen ja listojen määräaikainen vaihto
Turvalaitteet	Konepeltikytkin, pääkatkaisija avaimella, seisontajarru
Tarvikkeet ja varaosat	Sivuharjat, pyörivät harjat (pehmeä, kova, antistaattinen), laturi, akut
Käyttötarkoitus	Sisä- ja ulkopinnat (asfaltti, betoni, laatat jne.), ammattikäyttö (hotellit, koulut, sairaalat)
Vaatimustenmukaisuusstandardit	EU-direktiivit, EN 55012, EN 60335-1, EN 60335-2-72 jne.

Usein kysytyt kysymykset - KM 7540 W Bp Pack Kärcher

Kuinka käynnistän Kärcher KM 75/40 W Bp Pack -lakaisukoneen?

Varmista, että konepelti on kiinni ja jarru on vapautettu. Käännä pääkatkaisija asentoon "1". Pyörivä harja ja sivuharja pyörivät. Liiku eteenpäin vetämällä eteenpäin liikkuvan vivusta. Nopeutta säädetään jatkuvasti vivun asennolla.

Kuinka tyhjennän pölysäiliön?

Pysäytä moottori ja poista avain. Vedä säiliön sulkeva kahva ylös, poista sitten pölysäiliö. Tyhjennä se ja aseta takaisin painamalla kahva alas. Säiliön suurin sallittu paino on 40 kg.

Kuinka puhdistan pölysuodattimen?

Vedä suodattimen puhdistuksen kahvasta (sijaitsee konepellissä) useita kertoja pölyn irrottamiseksi. Perusteellisempaa puhdistusta varten avaa konepelti, irrota suodattimen kannen kiristysruuvi, poista suodatin ja vaihda se tarvittaessa. Älä koskaan pese suodatinta.

Kuinka vaihdan pyörivän harjan?

Pysäytä kone ja poista avain. Poista pölysäiliö ja akut. Kallista laitetta eteenpäin, nosta isoroskaluukku ylös ja ota pyörivä harja ulos. Aseta uusi harja käyttötappien päälle ja kiinnitä toisella puolella oleva laakeripesä. Säädä sitten lakaisujälki.

Kuinka säädän lakaisujäljen?

Nosta koneen etuosaa ja työnnä sitä eteenpäin pölyisellä lattialla. Jarruta ja anna harjan pyöriä 15–30 sekuntia. Jäljen tulee muodostaa 30–40 mm leveä suorakulmio. Säädä säätövivut (vasen/oikea) sopiviin reikiin: alempana = leveämpi jälki, ylempänä = kapeampi jälki.

Mitä tehdä, jos kone ei käynnisty?

Tarkista, että konepelti on kunnolla kiinni (konepeltikytkin). Tarkista akkujen varaus ja sulakkeet. Jos ongelma jatkuu, ota yhteyttä Kärcherin asiakaspalveluun.

Kuinka huoltaa sivuharjoja?

Tarkista säännöllisesti harjojen kuluminen. Vaihtaaksesi ne, irrota 3 ruuvia harjan alta, poista vanha ja kiinnitä uusi. Säädä sivuharjan laskua löysäämällä siipimuttereita ja kiertämällä säätöruuvia.

Mikä on akun toiminta-aika?

Toiminta-aika on noin 1,5–2 tuntia täyden latauksen jälkeen (12 tuntia). Latausaika voi vaihdella. Käytä vain Kärcherin suosittelemia akkuja ja latureita.

Kuinka kuljettaa konetta?

Pysäytä moottori, poista avain, kiristä seisontajarru ja kiilaa pyörät. Kiinnitä kone hihnoilla ankkurointipisteisiin (konepellin alla ja ohjausaisan yläpuolella). Noudata 205 kg:n kokonaispainorajoitusta.

Kuinka säilyttää konetta pitkäaikaisesti?

Pysäköi se tasaiselle pinnalle, poista avain ja kiristä jarru. Nosta harja ja sivuharjat ylös. Puhdista sisä- ja ulkopinnat. Säilytä kuivassa ja suojaisassa paikassa. Irrota akut ja lataa ne 2 kuukauden välein.

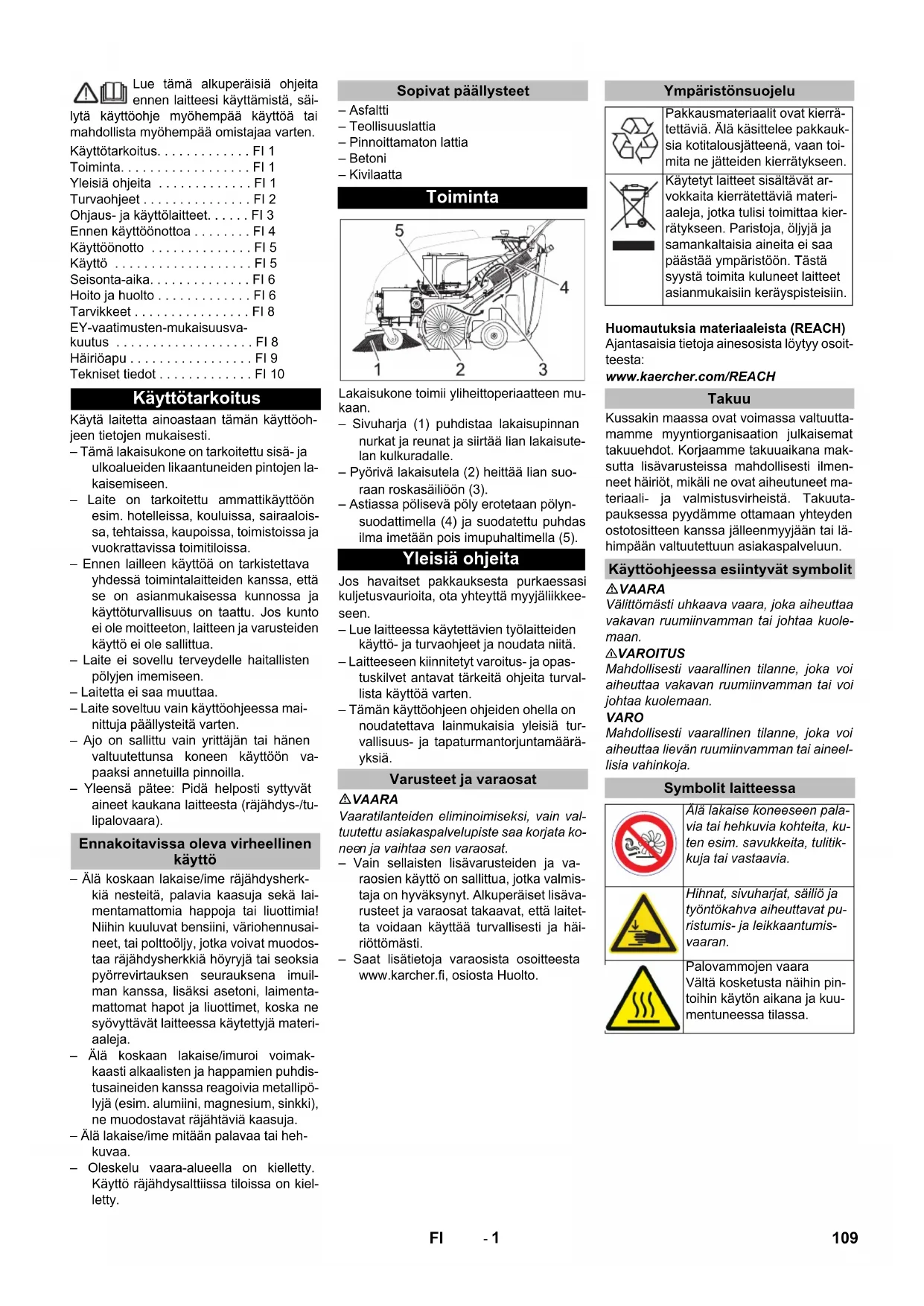

KÄYTTÖOHJE KM 7540 W Bp Pack Kärcher

Lue tämä alkuperäinen ohje ennen laitteen käyttöä, säilytä

käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Käyttötarkoitus. FI 1

Toiminta.. FI 1

Yleisiä ohjeita FI 1

Turvaohjeet . FI 2

Ohjaus- ja käyttölaitteet. . . . . . FI 3

Ennen käyttöönottoa . FI 4

Käyttöönotto FI 5

Käyttö FI 5

Seisonta-aika. FI 6

Hoito ja huolto . FI 6

Tarvikkeet . FI 8

EY-vaatimustenmukaisuusva

kuutus FI 8

Häiriöapu . FI 9

Tekniset tiedot . FI 10

Käyttötarkoitus

Käytä laitetta ainoastaan tämän käyttöohjeen tietojen mukaisesti.

Tämä lakaisukone on tarkoitettu sisä- ja ulkoalueiden likaantuneiden pintojen lakaisemiseen. Laite on tarkoitettu ammattikäyttöön esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja vuokrattavissa toimitiloissa. Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua. Laite ei sovellu terveydelle haitallisten pölyjen imemiseen. Laitetta ei saa muuttaa. Laite soveltuu vain käyttöohjeessa mainittuja päällysteitä varten. Ajo on sallittu vain yrittäjän tai hänen valtuuttamansa henkilön koneen käyttöön vapaaksi annetuilla pinnoilla. Yleensä pätee: Pidä helposti syttyvät aineet kaukana laitteesta (räjähdys-/tulipalovaara).

Ennakoitavissa oleva virheellinen käyttö

• Älä koskaan lakaise/ime räjähdysherkkiä nesteitä, palavia kaasuja sekä laimentamattomia happoja tai liuottimia! Niihin kuuluvat bensiini, värinohennusaineet tai polttoöljy, jotka voivat muodostaa räjähdysherkkiä höyryjä tai seoksia pyörrevirtauksen seurauksena imuilman kanssa, lisäksi asetoni, laimentamattomat hapot ja liuottimet, koska ne syövyttävät laitteessa käytettyjä materiaaleja.
• Älä koskaan lakaise/imuroi voimakkaasti emäksisten ja happamien puhdistusaineiden kanssa reagoivia metallipölyjä (esim. alumiini, magnesium, sinkki), ne muodostavat räjähtäviä kaasuja.
• Älä lakaise/ime mitään palavaa tai hehkuvaa.
• Oleskelu vaara-alueella on kielletty. Käyttö räjähdysalttiissa tiloissa on kielletty.

Sopivat päällysteet

- Asfaltti - Teollisuuslattia - Pinnoittamaton lattia - Betoni - Kivilaatta

Toiminta

Lakaisukone toimii yksiheittoperiaatteen mukaan.

Sivuharja (1) puhdistaa lakaisupinnan nurkat ja reunat ja siirtää lian lakaisutelan kulkuradalle. Pyörivä lakaisutela (2) heittää lian suoraan roskasäiliöön (3). Astiassa pöly erotetaan pölynsuodattimella (4) ja suodatettu puhdas ilma imetään pois imupuhaltimella (5).

Yleisiä ohjeita

Jos havaitset pakkauksesta purkaessasi kuljetusvaurion, ota yhteyttä myyjäliikkeeseen.

- Lue laitteessa käytettävien työlaitteiden käyttö- ja turvaohjeet ja noudata niitä. - Laitteeseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten. Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

Varusteet ja varaosat

VAARA

Vaaratilanteiden eliminoimiseksi vain valtuutettu asiakaspalvelupiste saa korjata koneen ja vaihtaa sen varaosat.

Vain sellaisten lisävarusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt. Alkuperäiset lisävarusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi. - Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittele pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana maksutta lisävarusteissa mahdollisesti ilmenneet häiriöt, mikäli ne ovat aiheutuneet materiaali- ja valmistusvirheistä. Takuutapauksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Käyttöohjeessa esiintyvät symbolit

VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

△VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Symbolit laitteessa

Älä lakaise koneeseen palavia tai hehkuvia kohteita, kuten esim. savukkeita, tulitikkuja tai vastaavia.

Hihnat, sivuharjat, säiliö ja työntökahva aiheuttavat puristumis- ja leikkaantumisvaaran.

Palovammojen vaara. Vältä kosketusta näihin pintoihin käytön aikana ja kuumentuneessa tilassa.

Turvaohjeet

Käyttöä koskevia turvaohjeita

• Ennen laitteen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittua.
• Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kielletty.
• Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessään laitteella kiinnitettävä huomiota muihin henkilöihin, erityisesti lapsiin. -Käyttäjän tulee töiden aloittamista varmistaa, että kaikki suojavarusteet ovat asianmukaisesti paikoillaan ja toimivat. Laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvista vahingoista.
• Käytä tiukkaa vaatetusta. Käytä kunnollisia jalkineita ja vältä väljää vaatetusta. -Tarkasta lähialue ennen liikkeelle lähtöä (esim. lapsia). Huomioi riittävä näkyvyys! Jotta laitetta ei käytettäisi luvattomasti, poista aina avain virtalukosta. -Laitteen tahaton liikkuminen on estettävä, kun sen luota poistutaan. -Laitetta saa käyttää vain sellainen henkilö, joka on perehtynyt laitteen käsittelyyn tai on osoittanut, että on pätevä käyttämään laitetta. Lisäksi käyttäjän on oltava valtuutettu kyseisen laitteen käyttöön. -Tätä laitetta eivät saa käyttää henkilöt (mukaan luettuna lapset), joiden fyysiset, aistimelliset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu käyttöön tarvittava kokemus ja tieto. -Lapsia on valvottava sen varmistamiseksi, että he eivät leiki laitteella.

Turvaohjeet ajokäytölle

△Vaara

Loukkaantumisvaara! Kaatumisvaara jyrkissä nousuissa. - Aja ajosuunnassa olevia nousuja ja laskuja vain, jos kaltevuus on enintään 12 %. Kaatumisvaara epävakaalla alustalla. - Laitetta on liikutettava ainoastaan kiinteällä alustalla. Kaatumisvaara liian suurissa sivunousuissa. - Aja poikittain ajosuuntaan olevia nousuja vain, kun kaltevuus on enintään 12 %. Ajonopeus on sovitettava kulloisiinkin olosuhteisiin.

Turvaohjeet laitteen kuljettamiseen

- Huomioi kuljetettaessa laitteen paino. - Akun kaapelit on irrotettava kuljetuksen ajaksi ja laite on kiinnitettävä huolellisesti.

Turvaohjeita akkukäyttöisille laitteille

Huomautus: Takuu on voimassa ainoastaan käytettäessä Karcherin suosittelemia akkuja ja latauslaitteita.

• Akun valmistajan käyttöohjeita on ehdottomasti noudatettava. Huomioi akkujen käsittelyssä laissa annettuja suosituksia.
• Älä koskaan jätä tyhjää akkua lataamattomaksi, vaan lataa se uudelleen mahdollisimman pian.
• Pidä akku puhtaana ja kuivana välttääksesi virtavuotoja. Suojaa akku epäpuhtauksilta, kuten esim. metallipölyltä.
• Älä aseta työkaluja tai muita vastaavia akun päälle. Oikosulku- ja räjähdysvaara.
• Käytä aina kahta samantyyppistä akkua!
• Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun läheisyydessä tai tilassa, jossa lataat akkua. Räjähdysvaara.
• Käytä vain napasuojattuja akkuja. Jos napasuojus on hävinnyt, korvaa se uudella.
• Älä kosketa kuumia osia, kuten esim. käyttömoottoria (palovammavaara).
• Käsittele akkuhappoa varovasti. Noudata vastaavia turvaohjeita! - Käytetyt akut on hävitettävä EU-direktiivin 91/157 ETY mukaisesti.

Turvaohjeet hoitoa ja huoltoa varten

- Laitteesta on sammutettava virta ja virta-avain on poistettava virtalukosta ennen laitteen huoltamista ja puhdistamista, osien vaihtamista sekä muuntamista toisenlaista toimintaa varten. - Akku on kytkettävä irti ennen sähkölaitteisiin kohdistuvien töiden suorittamista. Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara). Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuussäännökset. Noudata ammattikäytössä olevien, siirrettävien laitteiden turvatarkastusta koskevia paikallisia määräyksiä. - Käytä aina tarkoitukseen soveltuvia käsineitä työskennellessäsi laitteella.

Turvalaitteet

Laitesuoja

Laite on varustettu laitesuojan kosketuskytkimellä, joka kytkee moottorin heti pois päältä, kun laitesuoja avataan.

VAARA

Loukkaantumisvaara viallisen laitesuojan kosketuskytkimen johdosta!

Jos moottori ei kytkeydy pois päältä laitesuojaa avattaessa, niin silloin laitesuojan kosketuskytkimessä on vika. Älä käytä laitetta enää ja anna se kunnostettavaksi.

Pääkytkin

→ Vaaratilanteissa tai laitteen nopeaa pois kytkentää varten on laitteen pääkytkin käännettävä asentoon "0/OFF". → Varmistamiseksi tahatonta käynnistystä vastaan on pääkytkin käännettävä asentoon "0/OFF" ja avain vedettävä.

Ohjaus- ja käyttölaitteet

1 Työntökahvan kiinnitysruuvit (2x) 2 Polysuodatin 3 Roskasäiliö 4 Taaimmainen tiivistyslista (roskasäiliössä) 5 Latauslaite

(vain KM 75/40 W Bp Pack)

6 Akut

(vain KM 75/40 W Bp Pack)

7 Käyttöpyörät 8 Sivutiivistyslista 9 Lakaisutela 10 Etumainen tiivistyslista 11 Karkealikakauha 12 Ohjausrulla ja seisontajarru 13 Sivuharjan kiinnitys 14 Sivuharjat 15 Peitelukko 16 Pölysuoja 17 Akun latauspistoke

(vain KM 75/40 W Bp)

18 Työntökahva 19 Vipu eteenpäinajoa varten 20 Vipu karkealikakauhan nostamiseen ja laskemiseen

Ohjauspaneeli

1 Pääkytkin 2 Vipu sivuharjan laskemiseen ja nostamiseen 3 Pölysuodattimen kannen sulkuruuvi 4 Roskasäiliön sulkukahva 5 Pölysuodattimen puhdistus 6 Märkä-/kuivalappa

Pääkytkin

0/OFF Moottori ei käynnissä

1 Moottori käy A Poista virta-avain B Hätähyöttö C Akun valvontanäyttö

Poista virta-avain

→ Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois.

Laitekannen avaus

Huomautus

Laitekannen lukitus avataan pääkytkimen avaimella.

Pistä pääkytkimen avain laitekannen lukkoon ja kierrä 90° myötäpäivään. Vedä laitekannen lukko avaimella ulos. Avaa laitekansi.

Laitekannen sulkeminen

Sulje laitekansi, laitekannan lukitus lukittuu itsestään.

Ennen käyttöönottoa

Purkuohjeet

VAARA

Loukkaantumisvaara, vaurioitumisvaara! Huomioi lastattaessa laitteen paino!

Tyhjäpaino (kuljetuspaino)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Sallittu kokonaispaino
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Purkaminen lavalta

Poista pakkauspahvit. Poista pyörien varmistuksena olevat puupalat ja työnnä laite käsin lavalta. Irrota seisontajarru.

Työntökaaren asentaminen paikalleen

Irrota ruuvit. Aseta työntökaari oikeaan asentoon. Kiristä ruuvit.

Sivuharjan asennus

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä työntöaisa eteen. Aseta laite työntöaisan varaan. Liitä sivuharja vääntiön päälle ja ruuvaa se kiinni.

Akut

Akkua koskevat turvaohjeet

Huomioi akkujen käsittelyssä ehdottomasti seuraavat varoitukset:

Huomioi ohjeet, jotka ovat akun päälä, käytöohjeessa ja ajo- neuvon käytöohjeessa!

Käytä silmäsuojsta!

Pidä lapset loitolla haposta ja akuista!

Räjähdysvaara!

Avotuli, kipinät ja tupakointi kielletty!

Syöymisvaara!

Ensiapu!

Varoitus!

Hävittäminen!

Älä heitä akkua jäteastian!

△Vaara

Rajahdysvaara! Älä laita työkaluja tai vastaavia akun päälle, ts. ei napojen eikä liitosten päälle.

Vara

Loukkaantumisvaara! Älä päästä koskaan haavoja kosketukseen lyijyn kanssa. Puhdista aina kädet lopetettuasi akkuun kohdistuvat työt.

VAARA

Palo- ja rajahdysvaara!

-Tupakointi ja avotulen käyttö ovat kiellettyjä. -Tilojen, joissa akkuja ladataan, on oltava kunnolla tuuletetut, koska akkuja ladattaessa kehittyy räjähtäviä kaasuja.

△Vaara

Syöpymisvaara!

-Huuhtele happoroiskeet silmistä tai iholta runsaalla puhtaalla vedellä. Mene sen jälkeen välittömästi lääkärin hoidettavaksi. -Pese happoroiskeen saaneet vaatteet vedellä.

Suositeltavat akut

	Tilausnro T	Ilavuus Il	havir- ta
60 Ah, Huolto- vapaa	6.654- 226.0*	1,65** 0,6	6***

• Laite tarvitsee 2 akkua

** m3

** m3/h

Akun maksimimitat

Pituus Leveys Korkeus
267 mm 177 mm 190 mm

Suositeltavat latauslaitteet Akkujen asennus ja liitäntä

Latauslaite

Tilausnro 6.654-225.0

Huomautus

KM 75/40 W Bp Pack -mallissa akut ja niiden latauslaite ovat valmiiksi asennettuina.

Avaa laitekansi. Aseta akut moottorikannattimeen. Varmista akut kiinnityshihnoilla.

Liitä pluskaapeli (punainen kaapeli) plusnapaan (+). Kiinnitä yhdyskaapelit akkuihin. Liitä miinuskaapeli miinusnapaan (-).

Huomautus: Tarkasta, että akun navat ja napaliittimet on suojattu riittävästi napasuojarasvalla.

Käytä vain napasuojattuja akkuja. Jos napasuojus on vahingoittunut, korvaa se uudella.

VARO

Lataa akut ennen laitteen käyttöön ottamista.

Akkujen lataus

Vaara

Loukkaantumisvaara! Latauslaitetta saa käyttää vain jos sen verkkokaapeli on ehjä. Rikkoutunut verkkokaapeli on ehdottomasti vaihdatettava valmistajalla, asiakaspalvelulla tai ammattihenkilöllä.

VAARA

Sähköiskunvaara. Huomioi sähköverkko ja sulakkeet. Käytä latauslaitetta vain kuivissa tiloissa, joissa on riittävä tuuletus.

Huomautus: Tyhjän akun latausaika on n.

12 tuntia.

△Vaara

Loukkaantumisvaara! Noudata turvallisuusmääräyksiä akkujen käsittelyssä. Huomioi latauslaitteen valmistajan käyttöohje.

Lataaminen - KM 75/40 W Bp Pack

Huomio: Akut saa ladata vain huoneenlämmössä!

Ohje: Laitteessa on sarjavarusteena huoltovapaat akut.

→ Avaa laitesuoja. → Yhdistä laturin verkkopistoke pistorasiaan.

Ohje: Laturi on elektronisesti säädetty ja se lopettaa latausprosessin automaattisesti. Kaikki laitteen toiminnot keskeytyvät automaattisesti latausprosessin ajaksi.

1 Akkutilan näyttö

Akkutilan näyttö ilmaisee latauksen edistymisen verkkopistokkeen ollessa yhdistettynä:

Akkuja ladataan Vilkkuu	vihreäänä
Akut on ladattu Palaa v	hreäänä
Laturin Häiriö Palaa pun	aisena
Virhetaulukon virhe n vallitsee	Vilkkuu punaise-na n kertaa tauol-la

Virhetaulukko:

1 Akku	a ei ole yhdistetty
2 Akun	navat väärin
3 Akku	on svväpurkautunut
4 Latausominaiskäyrän ongelma
5 Verkkolaite liian kuuma
6 Laitteistovika
7 Tiedonvaihtovirhe (verkkolaitetila)

Akun pitkän käyttöiän varmistamiseksi tulee akku aina ladata täyteen.

Lataaminen - KM 75/40 W Bp

→ Avaa laitekansi. Työnnä latauslaitteen latausjohto lakaisukoneen latauspistokkeeseen → Liitä latauslaitteen virtapistoke ja kytke latauslaite päälle.

Latausmenettelyn jälkeen

KM 75/40 W Bp Pack

KM 75/40 W Bp

→ Veda verkkokaapeli irti. → Kierra verkojohto latauslaitteen kaapelinkannattimen ympärille. → Sulje laitekupu. → Kytke latauslaite pois päältä ja irrota se verkosta. → Irrota laitteen latauskaapeli. → Sulje laitekupu.

Akun poistaminen

→ Avaa laitekansi. → Irrota napaliitin miinusnavasta (-). → Irrota akkujen liitäntäjohdot. → Irrota napaliitin plusnavasta (+). → Avaa pidikehihnat. → Poista akut. Hävitä käytetyt akut voimassa olevien määräysten mukaisesti.

Käyttöönotto

Yleisiä ohjeita

VAARA

Loukkaantumisvaara! Sammuta laite ennen roskasäiliön poistamista.

Huomautus: Käytä laitetta vain laitekuomun ollessa suljettuna.

→ Pysäytä lakaisukone tasaiselle pinnalle.

→ Sammuta moottori. → Lukitse seisontajarru.

Tarkastus- ja huoltotyöt

→ Tarkasta akun latautumistila. Tarkasta sivuharja. → Tarkasta lakaisutela. Puhdista polysuodatin. → Tyhjennä roskasäiliö.

Huomautus: Kuvaus, katso lukua Hoito ja huolto.

Käyttö

Vaara

Käytettäessä laitetta pidempään yhtäjaksoisesti saattaa sen tärinä aiheuttaa käsissä verenkiertohäiriöitä.

Yleispätevää käyttöaikaa ei voida ilmoittaa, sillä käyttöaika riippuu monista eri tekijöistä:

- Jos käyttäjällä on verenkierto-ongelmia (usein kylmät sormet, tunnottomuutta tai kutinaa sormissa).

• Alhainen lämpötila laitteen käyttöpaikalla. Suojaa kätesi lämpimillä hansikkaila. Liian tiukka ote haittaa verenkiertoa. Laitetta on parempi käyttää pitäen taukoja välillä.

Mikäli laitteen säännöllisen, pitkäaikaisen käytön yhteydessä ilmenee oireita, kuten esimerkiksi sormien kylmyys, tunnottomuus tai kutina, suosittelemme lääkärintarkastusta.

Laitteen käynnistys

→ Irrota seisontajarru. Käännä moottori. → Kierrä virta-avain asentoon "1".

Huomautus: Lakaisutela ja sivuharja pyörivät.

Laitteen ajaminen

Ajaminen eteenpäin

Vedä etenpäinajovipua.

Huomautus: Ajonopeutta voidaan säätää portaattomasti eteenpäinajovivun asentoa säätämällä.

Tyhjäkäynti

Vapauta eteenpäinajovipu. Laite pysähtyy.

Ajaminen esteiden yli

Ajaminen enintään 30 mm korkuisten kiinteiden esteiden yli:

Nosta karkealikaluukku.

→ aja hitaasti ja varovasti eteenpäin yli.

Ajaminen yli 30 mm korkeiden kiinteiden esteiden yli: → ajo esteiden yli on sallittu vain sopivan rampin avulla.

Lakaisukäyttö

△Vaara

Loukkaantumisvaara! Kun karkealikaluukku on avattu, lakaisutela voi singota kiviä tai sepeliä eteenpäin. Kiinnitä huomiota siihen, ettei henkilöitä, eläimiä tai esineitä vaaranneta.

VARO

Älä lakaise pakkausroskia, lankoja tai muuta sellaista sisään, tämä voi johtaa lakaisumekaniikan vaurioitumiseen. Huomautus: Jotta saavutettaisiin optimaalinen puhdistustulos, ajonopeus sovitettava olosuhteiden mukaiseksi.

Lakaisu karkealikaluukku nostettuna

Huomautus: Nosta karkealikaluukku suurempia esineitä (korkeus enintään 50 mm sisään lakaistaessa, esim. savukerasiat) hetkeksi ylös.

Nosta karkealikaluukku.

Vedä karkealikaluukun nostovivusta. Karkealikaluukun laskeminen alas: → Irrota ote karkealikaluukun nostovivusta.

Huomautus: Optimaalinen puhdistustulos voidaan saavuttaa vain, kun karkealikapää on laskettuna täysin alas.

Lakaisu sivuharjoilla

Työnnä sivuharjan laskuvipu eteen. Sivuharja laskeutuu.

Kuivan pohjan lakaiseminen

Huomautus: Roskasäiliö on tyhjennettävä käytön aikana säännöllisin väliajoin. Huomautus: Polysuodatin on puhdistettava käytön aikana säännöllisin väliajoin.

Sulje märkä-/kuivalappa.

Kostean tai märän pohjan lakaiseminen

Avaa märkä-/kuivalappa. Huomautus: Näin suodatin suojataan kosteudelta.

Akun valvontanäyttö

Akun valvontanäyttö ilmaisee akkujen lataustilan käytön aikana:

tännä vihrea valo palaa
30 % tehosta jäljellä keltäinen valo palaa
10 % tehosta jäljellä punainen valo vikkuu
Syväpurkaussuojaus, laite kytkeyty pois päältä	punainen valo palaa

Häiriönäyttö

Häiriönäyttö, onko laitteessa jokin vika:

Mooctoriohjauksen häi-riö

Vilkkuu punaise-na

Polysuodattimen puhdistus

Liikuta suodatinpuhdistimen kahvaa useaan kertaan ulos ja sisään.

Roskasäiliön tyhjennys

VAARA

Loukkaantumisvaara! Sammuta laite ennen roskasäiliön poistamista.

Huomautus: Roskasäiliötä tyhjennettäessä on varottava, ettei tiivistelista vahingoitu.

Huomautus: Roskasäiliön maksimi sallittu kuormitus on 40 kg.

Puhdista polysuodatin. Vedä roskasäiliön sulkukahva ylös. Vedä roskasäiliö ulos. Tyhjennä roskasäiliö. Työnnä roskasäiliö sisään. Paina roskasäiliön sulkukahva alas.

Laitteen kytkeminen pois päältä

Sammuta moottori. Kierrä virta-avain asentoon "0".

Nosta sivuharjat ylös. Lukitse seisontajarru. Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois.

Kuljetus

VAARA

Loukkaantumis- ja vahingoittumisvaara! Huomioi kuljetettaessa laitteen paino.

Sammuta moottori. Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois. Lukitse seisontajarru. Varmista laite renkaiden kohdalta kiiloilla.

Varmista laite kiinnityshihnoilla tai köysillä. Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesääntöjen mukaisesti.

1 Kiinnityskohta työntökaaren yläpuolella 2 Kiinnityskohta laitekannen alla

Huomautus: Huomioi perusrungossa sijaitsevien kiinnitysalueiden merkinnät (ketjusymbolit).

Huomautus: Älä päästä suojaputkissa tai paljaana olevia saatovajereitä nurkhahtamaan.

Säilytys

VAARA

Loukkaantumis- ja vahingoittumisvaara! Huomioi säilytettäessä laitteen paino.

Seisonta-aika

Jos lakaisukonetta ei käytetä pitempään aikaan, on huomioitava seuraavat kohdat:

→ Pysäytä lakaisukone tasaiselle pinnalle. → Sammuta moottori. → Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois. → Lukitse seisontajarru. → Varmista, että lakaisukone pysyy paikoillaan. Nosta lakaisutela ylös. Tee se lukitsemalla säätövipu ylimpään reikään. Nosta sivuharjat ylös. → Puhdista lakaisukone sisä- ja ulkopuolelta. → Pysäköi laite suojattuun ja kuivaan paikkaan. Irrota akut liittimistään. → Lataa akut sekä suorita lataus sen jälkeen n. 2 kuukauden välein.

Hoito ja huolto

Yleisiä ohjeita

Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai kyseisen alan ammattihenkilöt, jotka tuntevat voimassaolevat turvallisuusmääräykset. - Siirrettävien, ammattikäyttöön tarkoitettujen laitteiden käytössä on noudatettava laitteita koskevia turvallisuusmääräyksiä.

Puhdistaminen

VARO

Vaurioitumisvaara! Laitteen puhdistukseen ei saa käyttää vesiletkua tai korkeapainepesuria (oikosulkuvaara tai muu vaurioitumisvaara).

HUOMIO

Irrota latauslaitteen verkkopistoke pistorasiasta ennen puhdistustöitä. Irrota akun plusnapa ennen puhdistustöitä.

Laitteen sisäpuhdistus

△Vaara

Loukkaantumisvaara! Käytä pölynsuojanaamaria ja suojalaseja.

→ Avaa laitekansi. Puhdista laite liinalla. Puhalla laite puhtaaksi paineilmalla. → Sulje laitekupu.

Laitteen ulkoinen puhdistus

Puhdista laite kostealla, miedolla pesuaineella kostutetulla liinalla.

Huomautus: Älä käytä aggressiivisia puhdistusaineita.

Huoltovälit

Asiakkaan suorittama huolto

Päivittäinen huolto:

→ Tarkasta, ovatko lakaisutela ja sivuharja kuluneita ja onko niihin takertunut nauhoja. → Tarkasta kaikkien ohjauselementtien toiminto. → Tarkasta kaikkien valvontalamppujen toiminta.

Viikoittainen huolto:

→ Tarkasta käyttöhihnojen kireys, kuluneisuus ja toiminto. → Tarkasta liukuvarsien ja liikkuvien osien kitkaton kulku. → Tarkasta tiivistyslistojen sekä kuluneisuus lakaisualueella. Tarkasta lakaisutelan lakaisupeili. Puhdista pölysuodatin.

Huomautus: Katso kuvaus luvusta Huolto-työt.

Huomautus: Kaikki asiakkaan tehtäviin kuuluvat huolto- ja ylläpitotyöt on annettava koulutetun ammattihenkilön tehtäväksi.

Tarvittaessa voi aina käyttää Karcher-huoltoliikkeen huoltopalveluja.

Asiakaspalvelun suorittama huolto

Huolto ensimmäisen kuukauden tai 5 käyttötunnin jälkeen:

Ensimmäisen tarkastuksen suoritus. Huolto 50 käyttötunnin välein

Huolto 100 käyttötunnin välein tai puolivuosittain

Huolto 300 käyttötunnin välein

Huolto 500 käyttötunnin välein tai vuosittain

Huomautus: Takuun voimassaolo edellyttää, että valtuutettu Kärcher-asiakaspalvelu suorittaa kaikki takuuaikana ajankohtaiset huolto- ja kunnossapitotyöt huoltovihkon mukaisesti.

Huoltotoimenpiteet

Esivalmistelu:

Pysäytä lakaisukone tasaiselle pinnalle. Kierrä pääkytkimen virta-avain asentoon "0" ja vedä sitten avain pois. Lukitse seisontajarru.

Yleiset turvaohjeet

VAARA

Loukkaantumisvaara!

Sammuttamisen jälkeen moottorin jälkikäynti kestää n. 3 - 4 sekuntia. Tänä aikana on oltava ehdottomasti kaukana käyttöalueesta.

△VAROITUS

Anna laitteen riittävästi jäähtyä ennen kaikkia huolto- ja korjaustöitä.

Älä kosketa kuumia osia, kuten käyttömoottoria.

HUOMIO

Irrota latauslaitteen verkkopistoke pistorasiasta ennen huoltotöitä.

Irrota akun plusnapa ennen huoltotöitä.

HUOMIO

Poista akut ja roskasäiliö työntöaisan edestä ennen laitteen kääntämistä. Älä aseta laitetta työntöaisan päälle.

Laitteen moottori on sammutettava ennen kaikkia puhdistus- ja huoltotoimenpiteitä sekä osien vaihtamisia.

Ajokäytön vaijerin säätö

Säätö on tarpeen, kun laitteen vetovoima ei ylämäkeen ajettaessa ole riittävä.

Avaa laitekansi. Löysää vastamutteria. Kierrä säätöruuvia. Kiristä vastamutteri.

Lakaisutelan tarkastus

Lukitse seisontajarru. → Poista roskasäiliö. Poista nauhat tai narut lakaisutelasta.

Lakaisutelan vaihto

Vaihto on tarpeen, jos lakaisutulos huononee silmin nähden harjasten kulumisen myötä.

HUOMIO

Akut on poistettava ennen laitteen kääntämistä.

Älä sijota laitetta työntöaisan päälle.

Lukitse seisontajarru. → Poista roskasäiliö. → Poista akut. Kippaa laite taaksepäin.

→ Kohota karkealikakalappaa, paina laakerin kuppi sisään ja käännä lakaisutela eteenpäin. → Poista lakaisutela. → Työnnä uusi lakaisutela voimansiirtotappiin (vasemmalla). Napsauta vastakkaisella puolella laakerikuppi lakaisutelankannattimen reikään.

VARO

Vaurioitumisvaara! Huomioi, ettei yhtään harjasta jää kiinni lakaisutelankannattimen reikään.

Huomautus: Uuden lakaisutelan asennuksen jälkeen lakaisupeili on säädettävä uudelleen.

Lakaisutelan lakaisupeilin tarkastus ja säätö

Aja lakaisukone tasaiselle ja sileälle pohjalle, joka on selvästi pölyn tai liidun peittämä. Lukitse seisontajarru. → Anna lakaisutelan pyöriä n. 15-30 sekuntia. Nosta lakaisukonetta edestä ja aja sivuun.

Lakaisupeilin (lakaisutelan maahankosketuspinnan) muoto muodostaa tasaisen suorakulman, joka on 30-40 mm leveä.

Saatövalue (-) 1...10 (+)
Minimi lakaisupeili 1
Maksimi lakaisupeili 10
Uusi lakaisutela 1...3

Lakaisupeilien säätö:

→ Avaa laitekansi. Siirrä vasenta ja oikeaa säätövipua ja lukitse samassa kohdassa oleviin reikiin.

• Säätövivun lukitus syvemmällä olevaan reikään (+): Lakaisutelan kosketuspinta levenee. Säätövivun lukitus ylempänä olevaan reikään (-): Lakaisutelan kosketuspinta kapenee. → Tarkasta lakaisupeili.

Sivuharjan vaihto

Vaihto on tarpeen, jos lakaisutulos huononee silmin nähden harjasten kulumisen myötä.

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä laite toiselle puolelle. Aseta laite työntöaisan varaan.

→ Kierrä irti sivuharjan alapinnan 3 ruuvia. → Poista sivuharja. Aseta uusi sivuharja vääntiöineen paikalleen ja ruuvaa kiinni.

Sivuharjan alaslaskun säätö

Säätö on tarpeen, jos lakaisutulos huononee silmin nähden harjasten kulumisen myötä.

→ Avaa laitekansi. → Löysää siipimutteri.

Kierrä säätöruuvia. → Kiristä siipimutteri.

Karkealikapään noston säätö

• Säätö on tarpeen, jos karkealikapää ei voi avata tarpeeksi.
• Jos lakaisutulos huononee, esim. etuhuulen kulumisesta johtuen, käyttövaijeria on löysättävä.

→ Avaa laitekansi. → Löysää vastamutteria. Kierrä säätöruuvia. Kiristä vastamutteri.

Huomautus: Ennen laitteen kippaamista, poista roskasäiliö ja käännä laite toiselle puolelle. Aseta laite työntöaisan varaan.

Etumainen tiivistyslista → Irrota tiivistyslistan kiinnitys. Säädä tai vaihda tiivistyslista.

→ Säädä tiivistyslistan etäisyys lattiasta siten, että sen reuna kääntyy 0-10 mm taaksepäin. → Suorista tiivistyslista. → Kiristä tiivistyslistan kiinnitys. Takimmainen tiivistyslista → Poista roskasäiliö. → Irrota tiivistyslistan kiinnitys. Säädä tai vaihda tiivistyslista. → Säädä tiivistyslistan etäisyys lattiasta siten, että sen reuna kääntyy 0-10 mm taaksepäin. → Kiristä tiivistyslistan kiinnitys. Sivuttaiset tiivistyslistat → Irrota tiivistyslistan kiinnitys. Säädä tai vaihda tiivistyslista. → Työnnä laitteen alle maks. 2 mm paksuinen alusta etäisyyden säätämistä varten. → Suorista tiivistyslista. Kiristä tiivistyslistan kiinnitys.

Polynsuodattimen vaihto

△VAROITUS

Ennen polynsuodattimen vaihtoa on roskasäiliö tyhjennettävä. Käytä polysuojamaskia kun työskentelet suodatinjärjestelmässä. Noudata hienopölyn käsittelyä koskevia turvallisuusmääräyksiä.

VARO

Vaurioitumisvaara!

→ Älä pese polysuodatinta. Lukitse seisontajarru. Puhdista polysuodatin.

→ Avaa polynsuodatinkannen sulkuruuvi vastapäivään kiertämällä. Nosta polynsuodatinkansi pois. → Vaihda polynsuodatin. Huomioi polynsuodattimen oikea asento (katso kuvaa). → Kierrä sulkuruuvi kiinni vasteeseen asti.

VARO

Jos sulkuruuvia ei kierretä vasteseen asti, voi syntyä vaurioita.

Huomautus: Kun asetat uuden suodattimen paikalleen, älä vaurioita suodattimen lamelleja.

Sulakkeet/releen vaihto

KM 75/40 W Bp

1 Sulake F1 (50 A) 2 Sulake F2 (2 A) 3 Rele 4 Akun latauspistoke

Avaa laitesuoja.

Vaihda viallinen sulake tai rele.

KM 75/40 W Bp Pack

Sulake on akun napaliittimessä.

Tarvikkeet

Sivuharja, pehmeä 6.905-626.0

Sisäpintojen hienopölylle, kosteudenkestävä.

Lakaisutela, pehmeä 6.906-886.0

Luonnonharjaksilla: erityisesti hienopölyn lakaisemiseen tasaisilla lattioilta sisätiloissa.

Ei kosteudenkestävä, älä käytä abrasiivisilla pinnoilla!

Lakaisutela, kova 6.906-885.0

Pinttyneen lian irrottamiseen ulkovalueilla, kosteudenkestävä.

Lakaisutela, antistaattinen

6.906-950.0

Staattisesti latautuville pinnoille kuten matot ja keinoruoho.

Matonlakaisuyksikkö 2.641-571.0

Sisältö: Nukkasihti, antistaattinen lakaisutela, 3 ohjausrullaa

EY-vaatimustenmukaisuusvakuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Imulakaisukone

Tyyppi: 1.049-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY(+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

ENIEC63000:2018

Sovelletut kansalliset standardit

---

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Äänen tehotaso dB(A)

Mitattu: 86

Taattu: 88

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Häiriö Apu
Häiriö Apu
Laitetta ei voida käynnistää	Laitesuojan kosketuskytkin on kytkenyt laitteen pois pääälä. Laitesuojan sulkeminen
	Akkujen lataus
	Ylikuormitussuojan tarkastus
	Ota yhteyttä Kärcher-asiakaspalveluun
Moofteri on käynissä, mutta laite ei aja	Ajokäytön valjerin säätö
	Tarkasta kilahihna
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite jää seisomaan ylämäkeen ajettaessa	Aja pienempää ylämäkeä
	Ylikuormitussuojan tarkastus
	Ajokäytön valjerin säätö
	Tarkasta kilahihna
	Ota yhteyttä Kärcher-asiakaspalveluun
Lakaisutela ei pyöri, häirönäytto palaa punaisena	Kännä pääkytkin asentoon "OFF" ja tarkasta, onko harjatelaan juuttunut vierasesineitä. Aja tarvit-taessa pienempää nousua. Kännä pääkytkin jälleen pälle. Kun tämä toimenpide on suoritettu nel-jä kertaa, ohjaus tekee 2 minuuttiakestävän pakko-jäähdytystaun. Tänä aikana laitetta ei voi käyn-nistää.
Laite ei lakaise kunnolla	Tarkasta lakaisutela ja sivuharjojen kuluneisuus, tarvittaessa vaihda uusiin
	Tarkasta karkealkalapään toiminto
	Löysää karkealkalapään kääytövaleria (säätöruuvi)
	Tarkasta hihnan kireys ja toiminta, uusi tarvittaessa.
	Säädä lakaisupeilit
	Vaihda lakaisutela
	Ota yhteyttä Kärcher-asiakaspalveluun
Laite põlisee Tarkasta karkealkalapään	pän toiminto
	Löysää karkealkalapään kääytövaleria (säätöruuvi)
	Tarkasta põlysuodatin, puhdista tai vaihda Älä pese põlysuodatin.
	Tyhjennä roskasäillö
	Vaihda roskasäillö tiivisteprofilii
	Tarkasta põlysuodattinen tiivistene
	Tarkasta tiivistyslistoen kuluneisuus, tarvittaessa säädä tai vaihda
Huono lakaisu reuna-alueella Säää	sivuharjan alanaslaskua
	Vaihda sivuharja uuteen
	Laske sivuharja alas
	Tarkasta sivuharjan kääytöihhna
	Ota yhteyttä Kärcher-asiakaspalveluun
Sivuharjan nosto ei toimi Tarkasta	sivuharjannoston kääytövaleri
	Ota yhteyttä Kärcher-asiakaspalveluun
Uusi lakaisutela hankaa roskasä-liotä	Korjaa lakaisypeilin saàtöä lukitsemalla molemmat saaatövivut seuraaviin korkeammalla oleviin rei-kiin (1...3).

Tekniset tiedot

		KM 75/40 W Bp KM 75/40 W Bp Pack
Laitteen tiedot
Pituus x levees x korkeus (työntöaisa uloskännettynä) mm 1430 x 750 x	1190 1430 x 750 x 1190
Pituus x levees x korkeus (työntöaisa sisäenkännettynä) mm	mm	1160 x 750 x 930	1160 x 750 x 930
Paino (ilman akkuja) kg 79 79
Paino (akkujen kanssa) kg 125 125
Sallittu kokonaispairo kg 205 205
Ajo- ja lakaisunopeus km/h 4,5 4,5
Nousukyky (maks.)	%	12 12
Lakaisutelan halkaisija	mm 265 265
Sivuharjan halkaisija	mm 410 410
Pintateho maks.	m³/h	3400	3400
Työveys ilman sivuharjaa	mm 550 550
Työveys sivuharjan kanssa	mm 750 750
Lakaisutavara-astioiden tilavuus	I	40 40
Suojatyyppi tippuvedeltä suojattu	--	IPX 3	IPX 3
Moottori
Tyyppi	--	TasavirtakestomagneettomoottoriPyörimissunta olkeaan
Jännite	V	24 24
Nimellisvirta	A	22 22
Nimellisteho	W	400 400
Kierrosluku	1/min	2750	2750
Suojatyyppi	--	IP 20	IP 20
Akku
Tyyppi	--	--	2x 12 V GIV
Kapasiteetti	Ah	--	60 (5h)
Paino	kg --	23
Latausaika, kun akku tãysin tyhjä	h	--	12
Käytöbaika useamman latauskerran jälkeen	h	--	ca. 1,5-2
Latauslaite
Verkkojännite	V~	--	230
Lähtöjännite	V	--	24
Latausvirta	A	--	10
Verkkotaajuus	Hz	--	50/60
Sähköshalakkeet
Keskus	A	50 50
Varoke ohjaus	A	2	--
Tyhjäksipurkusujoaus	--	reileellä	reileellä
Latauslaite		---	T4A / 250 V AC
Suodatin- ja imujärestelmä
Hienopölynsuodattimen suodateinpinta	m²	1,8 1,8
Käytökategoria ei terveydelle vaarallisten polyjen suodatein	--	L	L
Imujärestelmän nimellisalipaine	mbar	5	5
Imujärestelmän nimellistilauvusvirta	I/s	45 45
Ympäristöolosuhteet
Käytöllampötila	°C	-5 - +40	-5 - +40
Latauslampötila		---	Huoneenlämpõ
Ilmankosteus, ei kasteleva	%	0 - 90	0 - 90
Mitatut arvot EN 60335-2-72 mukaisesti
Äänenpoinetaso Lpa	dB(A)	71 71
Epävarmuus Kpa	dB(A)	3	3
Äänitehotaso Lwa + epävarmuus Kw	dB(A)	88 88
Epävarmuus Kw		2	2
Käsi-käsivarsi tärinäarvo	m/s²	3,7 3,7
Epävarmuus K	m/s²	0,2 0,2

Oikeus teknisiin muutoksiin pidätetään.

Uvapuoloynon tns lahns 1eTaoopac

Lisävarustus ja varuosat

Vöimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma.

ETTEVAATUS

Vöimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaalset kahju.

Sümbolid seadmel

Tule- ja plahvatusoht!

Kuiva pinna puhkimine

Tolmufiltri puhastamine

Vigastusoht! Kandke tolmukaitsemaski ja kaitseprille.

→ Avage seadme kate. Puhastage seadet lapiga. Puhuge seade suruõhuga läbi. → Sulgege seadme kate.

Vigastusoht! Jälgige, et harjased ei jääks puhkimisvaltsi nookuri auku kinni.

Seadeala (-) 1...10 (+)
Minimaalne puhkimistase 1
Maksimaalne puhkimistase	10
Uus puhkimisvalts 1...3

Puhkimistaseme reguleerimine:

→ Avage seadme kate. → Reguleerige vasakut ja paremat seadehooba ja laske samasse auku fikseeruda.

Reguleerige seadekruvi. Keerake tiibmutter kinni.

Keerake tihendliistu kinnitus kinni.

Tagumine tihendliist

Tühjendage prahimahuti.

Vabastage tihendliistu kinnitus.

Keerake tihendliistu kinnitus kinni.

Kui sulgekruvi ei keerata lõpuni kinni, võib see põhjustada vigastusi.

Sisaldab: eebenõela, antistaatilist puhkimisvaltsi, 3-kordset juhtrulli

العربية	الإستعمال	الترجمة	الترجمة
***0,66	**1,65	-6.654*226.0	60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.60.
